Alimentación

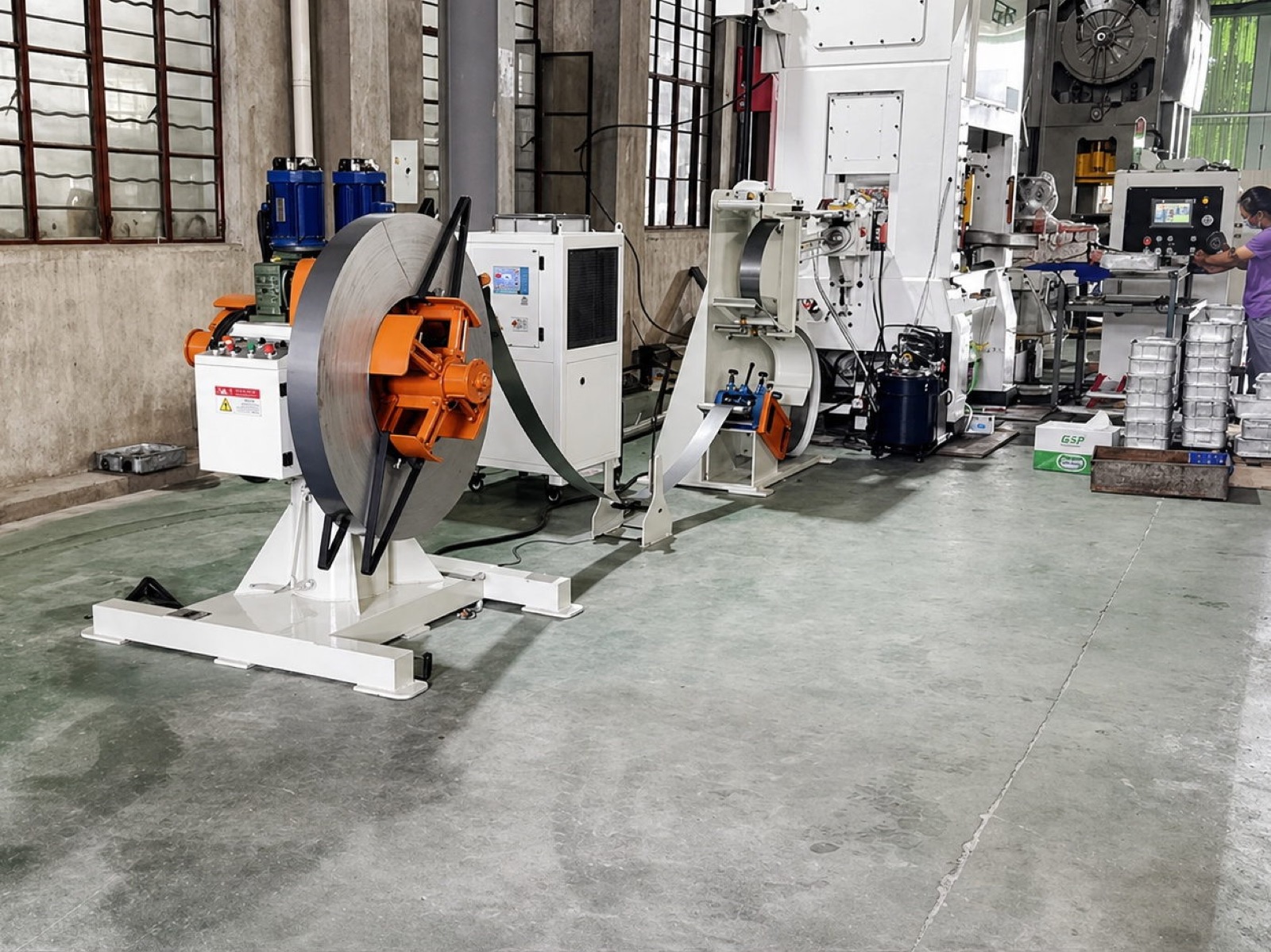

El alimentador gripper HG usa mordazas para alimentar tira estrecha y corta con alta velocidad, cuidando mejor ciertas superficies que un rodillo mal ajustado.
Uso recomendado
Para terminales, conectores, lead frames, motor laminations y tiras estrechas donde el pitch corto, la superficie y la sincronización de prensa son críticos.
Encaje técnico
Descripción técnica
El gripper feeder resuelve un tipo de problema distinto al roller feeder: cuando la tira es estrecha, el pitch es corto y la superficie no debe sufrir marcas por presión de rodillos mal ajustada.
La selección no debe hacerse solo por SPM. Hay que cruzar feed length, strip width, espesor, release angle, clamp force, superficie del material y estructura del troquel.
Selección
La decisión correcta depende del material, la prensa, el troquel, la velocidad real y el problema de producción. Estos puntos ayudan a evitar una compra por nombre de máquina.
Mejor cuando el pitch máximo es 60 mm y se busca la velocidad más alta.
Para pitch hasta 80 mm con ancho estándar de tira estrecha.
Para tiras algo más anchas, hasta 150 mm, aceptando menor velocidad máxima.
Cuando una tira chapada o blanda no debe marcarse, el mecanismo gripper puede ser una mejor ruta.
Datos de selección
Modelos y parámetros
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Confirme feed length, SPM, die release, dirección de instalación y necesidad de protección superficial antes de cotizar.
| Parámetro | HG-60 | HG-80 | HG-80W |
|---|---|---|---|
| Longitud de alimentación | 0-60 mm | 0-80 mm | 0-80 mm |
| Espesor de material | 0.04-2.0 mm | 0.04-2.0 mm | 0.04-2.0 mm |
| Ancho de material | 8-110 mm | 8-110 mm | 8-150 mm |
| SPM máximo | 800 min-1 | 700 min-1 | 400 min-1 |
| Velocidad máxima | 25 m/min | 25 m/min | 25 m/min |
| Ángulo de alimentación | 155° | 155° | 155° |
| Precisión | ±0.025 mm | ±0.025 mm | ±0.025 mm |
| Ángulo de liberación | aprox. 69° | aprox. 69° | aprox. 69° |
| Lubricación | Sistema forzado | Sistema forzado | Sistema forzado |
| Fuerza de clamp | 400-1200 N | 400-1200 N | 400-1200 N |
| Aire requerido | 5 kgf/cm2 | 5 kgf/cm2 | 5 kgf/cm2 |
| Peso aprox. | 70 kg | 70 kg | 70 kg |
Configuración
Para pitch hasta 60 mm y velocidad máxima más alta dentro de la familia.
Para feed length hasta 80 mm con ancho estándar hasta 110 mm.
Para requisitos de ancho mayor, hasta 150 mm, con velocidad máxima menor.
Use gripper cuando la tira chapada, blanda o sensible necesita menos riesgo de marcas por rodillo.
Aplicaciones
alimentador gripper, high speed gripper feeder, alimentador para terminales, alimentador para conectores, HG gripper feeder
Comparación práctica
RFS es fuerte para roll feeding mecánico; gripper ayuda en tira estrecha sensible y pitch corto.
Gear es excelente para pitch fijo de producción larga; gripper se centra en clamp y superficie.
Servo NC es más flexible; gripper puede ser mejor cuando la velocidad y la superficie dominan la decisión.
FAQ
Cuando la tira es estrecha, sensible o de pitch corto y la superficie o el agarre por rodillo puede ser un riesgo.
No. La familia HG se enfoca en tiras estrechas. Para ancho grande, compare NC servo, RFS, GCD o soluciones personalizadas.
Depende de modelo HG, pitch, ancho, espesor, SPM, prensa, die release, montaje, protección superficial y destino.
Productos relacionados
El alimentador de rodillos de alta velocidad se sincroniza mecánicamente con la prensa para producciones de paso fijo.
Ver detalles

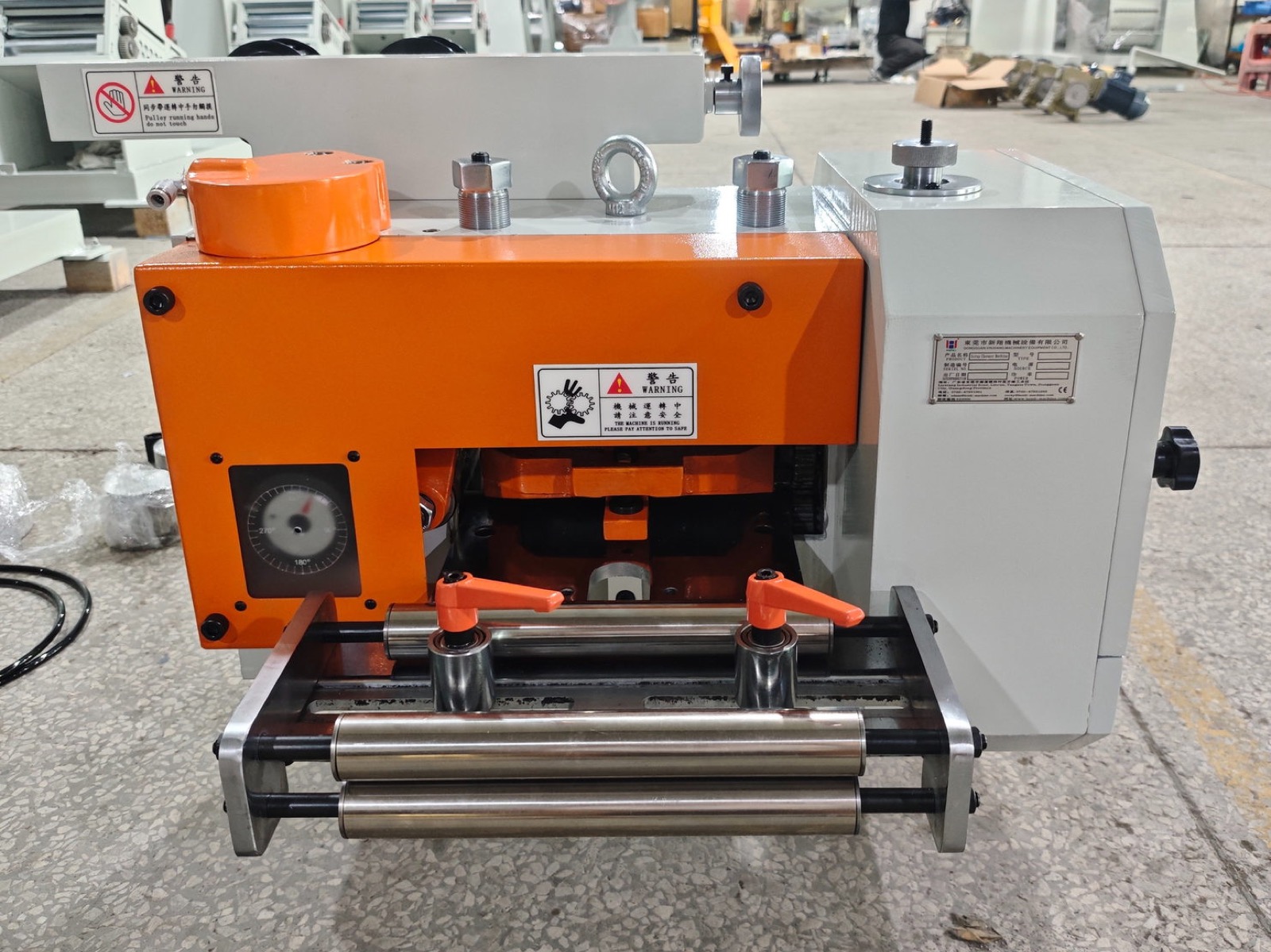

El GCF usa arquitectura de engranajes intercambiables para alimentación mecánica de pitch fijo en producción rápida y repetitiva.
