Alimentación
El alimentador servo zigzag mueve la tira hacia adelante y lateralmente para crear un patrón escalonado en círculos, discos y blanks redondos.
Uso recomendado
Para cookware, LED, washers, discos, sierras, laminación y piezas redondas donde el objetivo es mejorar utilización de material frente a alimentación recta.
Encaje técnico
Descripción técnica
El alimentador zigzag se compra por una razón muy concreta: mejorar el aprovechamiento de material cuando las piezas son redondas o se pueden anidar. Si la pieza no necesita movimiento lateral, un servo feeder recto suele ser más simple.
La decisión empieza por geometría del blank, diámetro, web allowance, ancho de bobina, patrón del troquel y prensa disponible. Sin esos datos, no se puede prometer ahorro real de material.
Selección
La decisión correcta depende del material, la prensa, el troquel, la velocidad real y el problema de producción. Estos puntos ayudan a evitar una compra por nombre de máquina.
Cookware, discos, washers, sierras y blanks redondos son los casos naturales.
El ahorro depende de cuántos blanks puede acomodar el ancho real de tira.
El patrón de troquel cambia trayectoria, pitch y requerimiento de control.
Si el material sube a configuración pesada, revise toda la línea y no solo el feeder.
Datos de selección
Modelos y parámetros
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Los modelos estándar y B-Series se revisan con blank diameter, coil width, espesor, prensa y patrón de troquel. Espesor hasta 6.0 mm requiere configuración cotizada.
| Modelo estándar | Modelo reforzado | Ancho | Espesor estándar | Espesor B-Series | Rango cotizado | Velocidad | Servo |
|---|---|---|---|---|---|---|---|
| NC-100 | NC-100B | 100 mm | 0.2-2.2 mm | 0.2-3.2 mm | hasta 6.0 mm | 15 m/min | 1.0 kW |
| NC-200 | NC-200B | 200 mm | 0.2-2.2 mm | 0.2-3.2 mm | hasta 6.0 mm | 15 m/min | 1.0 kW |
| NC-300 | NC-300B | 300 mm | 0.2-2.2 mm | 0.2-3.2 mm | hasta 6.0 mm | 15 m/min | 1.0 kW |
| NC-400 | NC-400B | 400 mm | 0.2-2.2 mm | 0.2-3.2 mm | hasta 6.0 mm | 15 m/min | 1.0 kW |
| NC-500 | NC-500B | 500 mm | 0.2-2.2 mm | 0.2-3.2 mm | hasta 6.0 mm | 15 m/min | 1.5 kW |
| NC-600 | NC-600B | 600 mm | 0.2-2.2 mm | 0.2-3.2 mm | hasta 6.0 mm | 15 m/min | 1.5 kW |
| NC-800 | NC-800B | 800 mm | 0.2-2.2 mm | 0.2-3.2 mm | hasta 6.0 mm | 15 m/min | 2.0 kW |
| NC-1000 | NC-1000B | 1000 mm | 0.2-2.2 mm | 0.2-3.2 mm | hasta 6.0 mm | 15 m/min | 3.0 kW |
| NC-1300 | NC-1300B | 1300 mm | 0.2-2.2 mm | 0.2-3.2 mm | hasta 6.0 mm | 15 m/min | 4.5 kW |
| Dato | Por qué importa |
|---|---|
| Diámetro del círculo | Define nesting, paso y movimiento lateral |
| Web allowance | Determina scrap mínimo entre blanks |
| Ancho de bobina | Decide cuántas filas o patrón se pueden usar |
| SPM y stroke de prensa | Limitan velocidad real de la línea |
| Die layout S/W | Cambia trayectoria y uso de material |
Configuración
El feeder avanza y desplaza lateralmente la tira según diámetro, ancho de material y patrón de nesting.
El objetivo típico es reducir scrap entre blanks redondos; el resultado real depende de diámetro, ancho de tira y diseño del troquel.
Cuando la pieza no necesita zigzag, el sistema puede trabajar como alimentación recta según configuración.

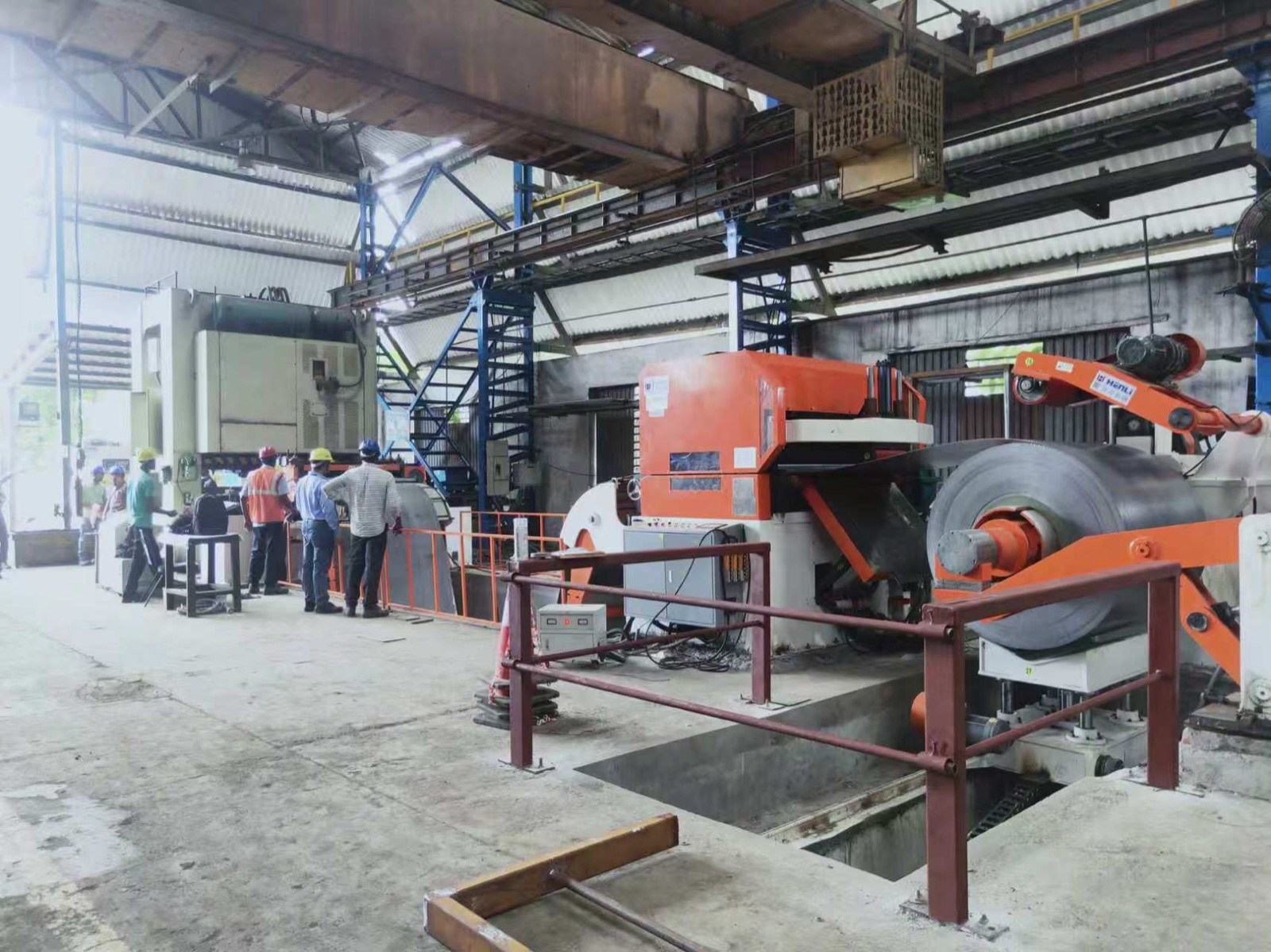

Una línea de círculos incluye desbobinador, leveler, zigzag feeder, prensa, troquel y posible apilado o shearing.
Aplicaciones
alimentador zigzag servo, zigzag servo feeder, alimentador para blanking circular, línea de corte de discos, servo swing feeder
Comparación práctica
Zigzag agrega movimiento lateral para reducir scrap; servo NC recto es mejor para alimentación lineal común.
El servo zigzag ofrece control programado y es más adecuado para líneas técnicas de blanking circular.
El feeder es un módulo; la producción real exige revisar desbobinador, leveler, prensa, troquel y salida.
FAQ
Muchos proyectos buscan 7%-15% frente a alimentación recta, pero el resultado real depende de diámetro, ancho de tira, web allowance y diseño del troquel.
No exactamente. El NC servo normal alimenta hacia adelante; el zigzag agrega desplazamiento lateral para patrones anidados.
Se calcula después de revisar diámetro, material, ancho, espesor, coil data, prensa, troquel, línea completa, control y destino.
