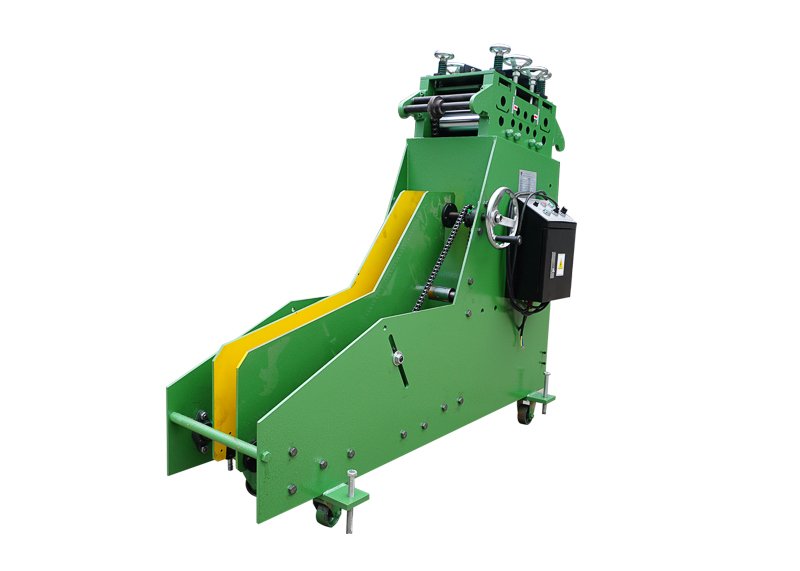

Desbobinador enderezador 2 en 1 CL para bobina pequeña
La serie CL usa sujeción lateral en lugar de mandril convencional, admite diámetro interior variable y combina desbobinado y enderezado en una unidad móvil para tiras estrechas y automatización ligera.
Unidades de ingeniería
Uso recomendado
Cuándo conviene este equipo
Encaja en talleres, moldes dedicados y celdas flexibles que procesan bobinas pequeñas, necesitan mover el equipo entre prensas o no pueden depender de un diámetro interior estándar.
- La sujeción por platos laterales admite bobinas con diámetro interior no estándar.
- Las ruedas permiten trasladar la máquina entre celdas o prensas.
- Los rodillos publicados son de acero 40Cr cromado y endurecido a HRC60.
- Puede combinarse con alimentador neumático, de rodillos o servo NC.
Concepto compacto
CL sostiene la bobina con placas laterales y ocupa poco espacio
A diferencia de un desbobinador con mandril expansible convencional, la CL sujeta la bobina por sus lados y conduce la tira hacia un cabezal enderezador vertical. Esta arquitectura sirve para bobinas pequeñas, tira estrecha y celdas donde la movilidad y la huella importan.
- Modelos CL-150 a CL-400
- Bobinas publicadas de 400 a 800 kg
- Diámetro interior variable según la sujeción
Encaje técnico
Cuándo usarlo y cuándo revisar otra opción
Encaja bien cuando
- Bobinas cuyo diámetro interior no coincide con un mandril convencional.
- Tira de 150-400 mm y peso de bobina dentro de 400-800 kg según modelo.
- Talleres que necesitan movilidad y una inversión inicial contenida.
- Líneas ligeras que usarán un alimentador separado según precisión y paso.
Revise otra configuración si
- Bobinas pesadas o anchas que necesitan expansión hidráulica, soporte exterior o carro.
- Material de alta resistencia sin cálculo de capacidad; la tabla usa 235 N/mm² como referencia.
- Superficies muy delicadas donde PUL o ML puede ofrecer un control más específico.
- Placa gruesa o producción estructural; compare UL-C y SHL.

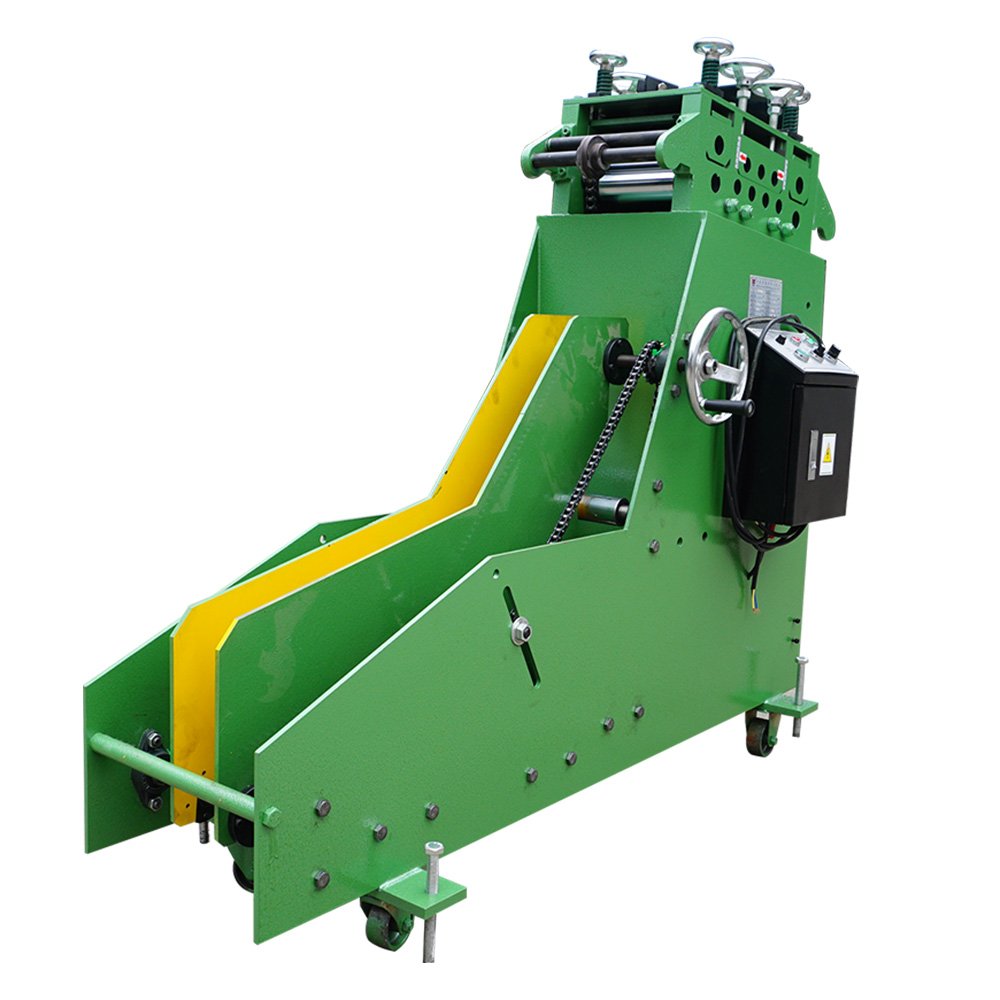

Operación y movilidad
Volantes, rodillos y ruedas facilitan ajuste y cambio de celda
La vista del lado de operación permite revisar acceso a los volantes de regulación, entrada de tira, resguardos y ruedas. La movilidad es útil en producción flexible, pero la máquina debe quedar nivelada, fijada y alineada antes de trabajar con el alimentador y la prensa.
- Alinear salida con el alimentador
- Bloquear ruedas durante producción
- Reservar acceso para regulación de rodillos
Descripción técnica
Qué resuelve dentro de la línea
CL resuelve una necesidad distinta a una desbobinadora pesada: trabajar con bobinas pequeñas o de diámetro interior variable en una máquina compacta que puede moverse entre estaciones.
Su valor está en la flexibilidad y el costo de entrada. La capacidad publicada llega a 400 mm de ancho y 800 kg en la versión CL-400A, por lo que no debe utilizarse como sustituto de una línea de bobina pesada.
Flujo de trabajo
- Sujeción lateralLos platos sostienen la bobina sin depender de un mandril interno expandible.
- DesbobinadoLa tira sale desde una bobina pequeña dentro del peso y OD publicados.
- EnderezadoRodillos endurecidos corrigen la memoria antes del alimentador.
- TrasladoLas ruedas permiten reposicionar la máquina cuando la producción cambia de prensa.
- FijaciónEn trabajo, la unidad debe quedar estable y alineada con la altura de alimentación.

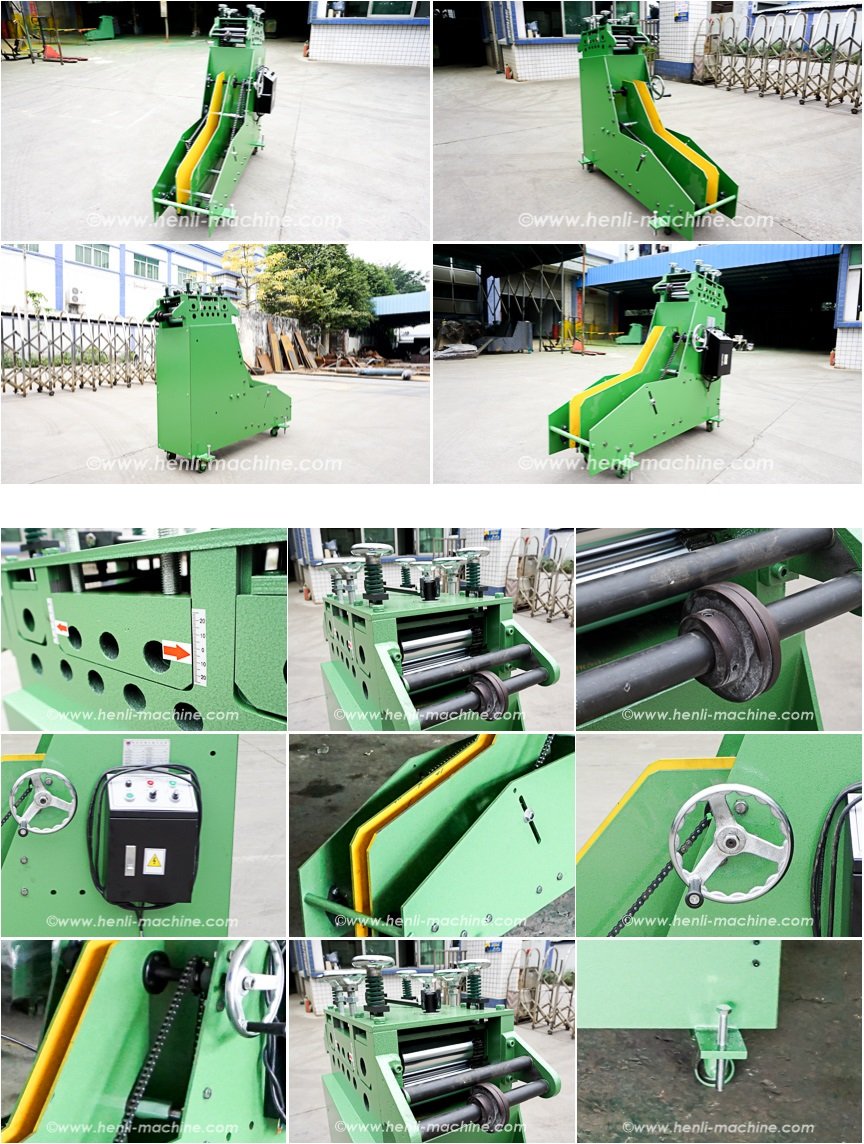

Detalles constructivos
Rodillos 40Cr y guías laterales controlan una tira estrecha
La CL emplea rodillos de 40Cr cromados y endurecidos hasta HRC60 según la información publicada. El conjunto de detalles también muestra guiado lateral, transmisión, ajustes y puntos de apoyo que deben mantenerse limpios cuando se procesan piezas pequeñas o material con superficie visible.
- Revisar limpieza y estado de rodillos
- Ajustar guía sin pellizcar los bordes
- Confirmar acabado superficial de la tira
Selección
Cómo decidir si este modelo encaja
La decisión correcta depende del material, la prensa, el troquel, la velocidad real y el problema de producción. Estos puntos ayudan a evitar una compra por nombre de máquina.
ID no estándar
CL es útil cuando el diámetro interior no se adapta a un mandril convencional.
Bobina ligera
Confirme 400-800 kg según modelo y no extrapole la capacidad a varias toneladas.
Cambio de prensa
La movilidad ayuda en job shops, siempre que se planifique fijación y alineación.
Alimentador posterior
Elija neumático, rodillos o servo según paso, SPM y cambios de receta.

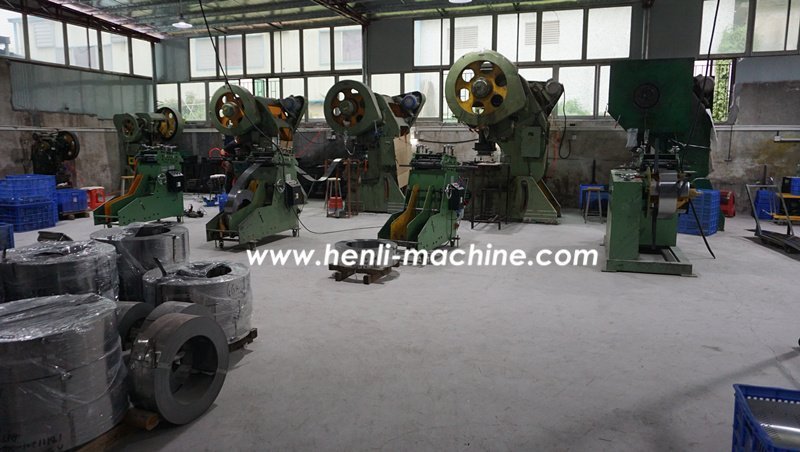

Aplicación de fábrica
La CL encaja en automatización ligera, no en bobina pesada
Las unidades en taller muestran una familia repetitiva para celdas compactas, herrajes, piezas pequeñas y trabajos de tira estrecha. Si aumentan peso de bobina, ancho, espesor o resistencia, la comparación debe pasar a UL, UL-C o SHL en lugar de forzar la CL fuera de su rango.
- CL: 0.35-2.2 mm
- CL-A: hasta 3.2 mm según capacidad
- El ancho útil disminuye al subir el espesor
Datos de selección
Parámetros y puntos de revisión
ModelosCL-150 a CL-400
Ancho150-400 mm
Espesor estándar0.35-2.2 mm
Serie A0.35-3.2 mm
Peso de bobina400-800 kg
OD máximo1000 mm
IDSin límite de mandril publicado
Velocidad15 m/min

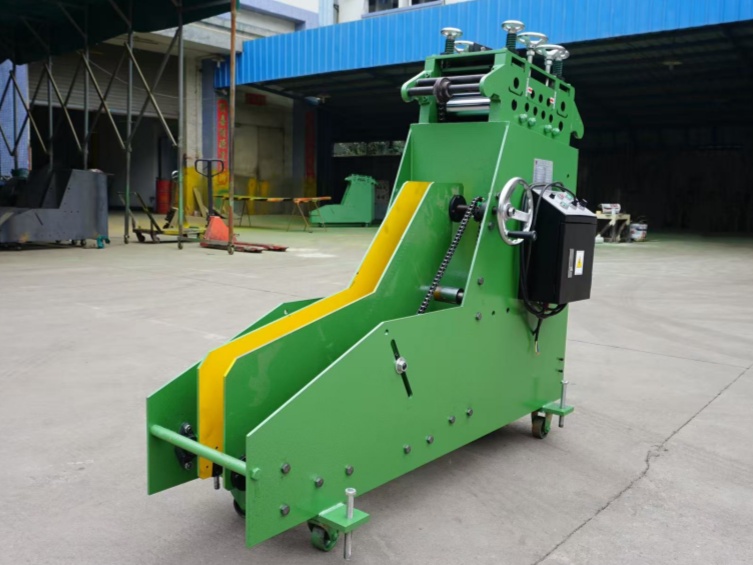

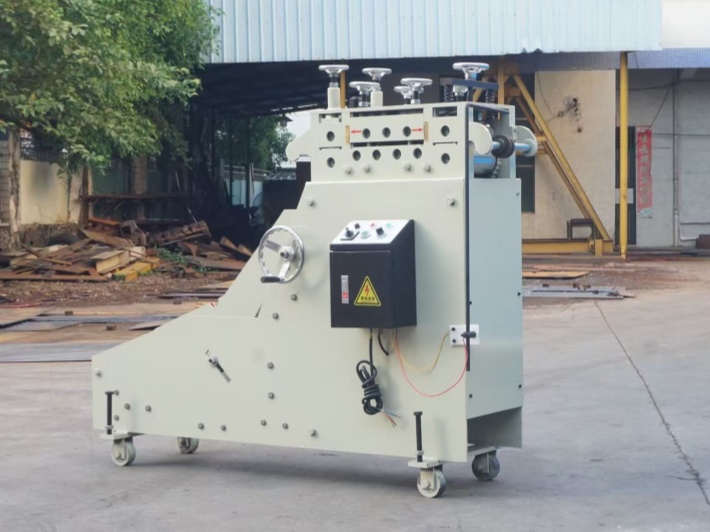

Lado posterior
La transmisión y el acceso confirman la huella de una celda compacta
La vista posterior muestra cómo se resuelven transmisión, apoyo y acceso de mantenimiento dentro de una estructura estrecha. Estas condiciones deben revisarse junto con la tabla de espesor, ancho y peso de bobina.
- Velocidad publicada de 0-15 m/min
- OD de bobina publicado: 1000 mm
- Confirmar acceso al motor y a la transmisión
Modelos y parámetros
Tabla técnica para preselección
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Modelos CL y CL-A
Datos de la página HENLI. La capacidad por espesor se publica para material con límite elástico de 235 N/mm².
| Parámetro | CL-150 | CL-200 | CL-300 | CL-400 |
|---|---|---|---|---|
| Ancho máximo | 150 mm | 200 mm | 300 mm | 400 mm |
| Espesor estándar | 0.35-2.2 mm | 0.35-2.2 mm | 0.35-2.2 mm | 0.35-2.2 mm |
| Espesor serie A | 0.35-3.2 mm | 0.35-3.2 mm | 0.35-3.2 mm | 0.35-3.2 mm |
| Velocidad | 15 m/min | 15 m/min | 15 m/min | 15 m/min |
| Motor | 1 HP | 1-2 HP | 2 HP | 2-3 HP |
| OD máximo | 1000 mm | 1000 mm | 1000 mm | 1000 mm |
| ID | Variable | Variable | Variable | Variable |
| Peso estándar / serie A | 400 / 500 kg | 500 / 600 kg | 550 / 700 kg | 600 / 800 kg |
Ancho máximo por espesor
Valores publicados en milímetros para material de referencia de 235 N/mm².
| Modelo | 0.35 | 0.8 | 1.2 | 1.5 | 2.0 | 2.5 | 2.8 | 3.2 mm |
|---|---|---|---|---|---|---|---|---|
| CL-150 | 150 | 150 | 150 | 135 | 90 | 75 | 60 | 45 |
| CL-200 | 200 | 200 | 200 | 180 | 120 | 100 | 80 | 60 |
| CL-300 | 300 | 300 | 300 | 280 | 240 | 180 | 120 | 85 |
| CL-400 | 400 | 400 | 400 | 360 | 280 | 220 | 180 | 120 |
Configuración
Opciones que cambian la selección
CL o CL-A
CL estándar cubre 0.35-2.2 mm y CL-A llega a 3.2 mm según tabla. El ancho útil baja al aumentar el espesor.
Tipo de alimentador
Neumático para trabajos sencillos, rodillos para paso fijo y servo NC cuando cambian longitud o receta.
Movilidad
Las ruedas facilitan traslado, pero la posición de trabajo debe quedar nivelada, fijada y alineada con la prensa.
Forma de bobina
Aunque el ID sea flexible, se deben confirmar OD, ancho, peso, forma de apoyo y estabilidad lateral.

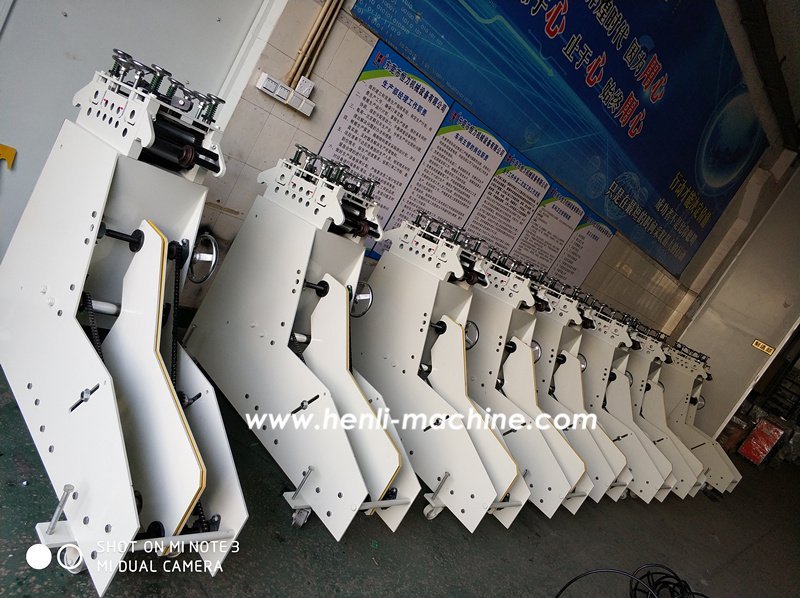

Fabricación por lote
La configuración se repite, pero la alineación se ajusta a cada celda
Las máquinas fabricadas por lote muestran una arquitectura estable. Aun así, altura de salida, sentido de trabajo, ruedas, guiado y tensión eléctrica deben definirse para la prensa y el espacio del comprador.
- Definir izquierda-derecha o derecha-izquierda
- Confirmar altura de salida y tensión eléctrica
- Fijar y nivelar la máquina antes de producir
Aplicaciones
Procesos donde suele encajar
- Tiras estrechas y bobinas pequeñas
- Herrajes ligeros y piezas de uso general
- Talleres con cambios frecuentes de prensa
- Automatización económica de lotes pequeños o medianos
También puede buscarlo como
desbobinador enderezador 2 en 1 CL, desenrollador para bobina pequeña, enderezadora móvil para prensa, máquina 2 en 1 diámetro interior variable

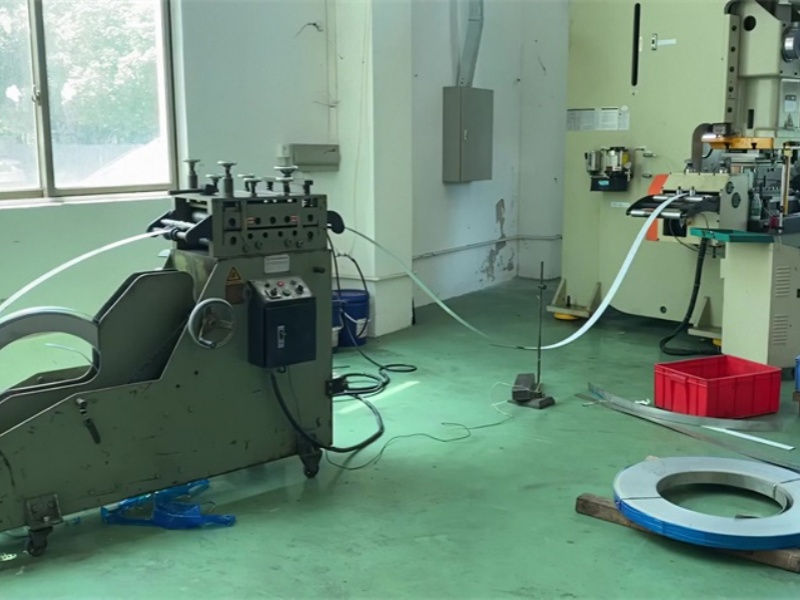

Tira estrecha en producción
La CL alimenta procesos ligeros con una ruta corta de material
La instalación real ayuda a entender por qué la CL se usa en celdas compactas para piezas pequeñas, herrajes y tiras estrechas. Si la bobina o el material superan el rango publicado, conviene cambiar de familia y no sobredimensionar esta arquitectura.
- Adecuada para celdas de espacio reducido
- El alimentador posterior controla el paso
- Comparar UL cuando aumenten ancho o peso
Comparación práctica
Lo que debe revisar antes de pedir precio
CL frente a UL
CL prioriza bobina pequeña, ID flexible y movilidad; UL ofrece mayor capacidad general.
CL frente a CR
CR es un desbobinador ligero sin enderezado integrado; CL combina ambas funciones.
CL frente a PUL
PUL se enfoca en tira fina de precisión; CL en automatización ligera y económica.
Datos específicos para cotizar este equipo
- Material, espesor, ancho y resistencia
- Peso, ID, OD y forma de la bobina
- Prensa y altura de alimentación
- Tipo de alimentador posterior
- Paso, SPM y frecuencia de cambio
- Necesidad de mover la máquina entre estaciones
- Voltaje y destino
Precio por configuración
Precio y cotización de este equipo
HENLI no publica un precio fijo para 2 en 1 CL porque la configuración cambia según material, bobina, prensa, troquel, opciones, voltaje, embalaje y país de destino. Para comparar ofertas, primero hay que comparar la misma configuración técnica.
Rango de máquina
El ancho, espesor, peso de bobina, velocidad, paso y tipo de material pueden cambiar estructura, motor, control y accesorios.
Opciones necesarias
Carro de bobina, brazo presor, cabezal abrible, lubricación, cizalla, cortador de chatarra, sensores o protección superficial se agregan solo cuando el proceso lo necesita.
Integración de línea
La altura de alimentación, señal de prensa, espacio de instalación, dirección de entrada, espacio de mantenimiento y equipo anterior o posterior influyen en la propuesta.
Oferta comparable
Envíe por WhatsApp material, espesor, ancho, bobina, prensa, paso, SPM, fotos de pieza y espacio. Con esos datos se cotiza una configuración concreta.
FAQ
Preguntas frecuentes
¿Qué significa que CL admita diámetro interior variable?
La bobina se sujeta mediante platos laterales y no depende de expandir un mandril dentro de un ID fijo. Aun así, deben confirmarse OD, peso y estabilidad.
¿CL puede moverse entre diferentes prensas?
La máquina incorpora ruedas, pero en cada posición debe fijarse, nivelarse y alinearse de forma segura con el alimentador y la prensa.
¿Qué alimentador se recomienda después de CL?
Depende de paso, SPM y flexibilidad: neumático, rodillos mecánicos o servo NC.
¿CL sirve para bobinas de varias toneladas?
No es su aplicación principal. La tabla publica 400-800 kg; para mayor capacidad conviene un equipo con mandril reforzado.
¿Qué cambia el precio de una CL?
Modelo, serie estándar/A, ancho, espesor, peso, alimentador posterior, control, voltaje y embalaje.
Productos relacionados
Otros equipos de la misma línea
2 en 1 de uso general

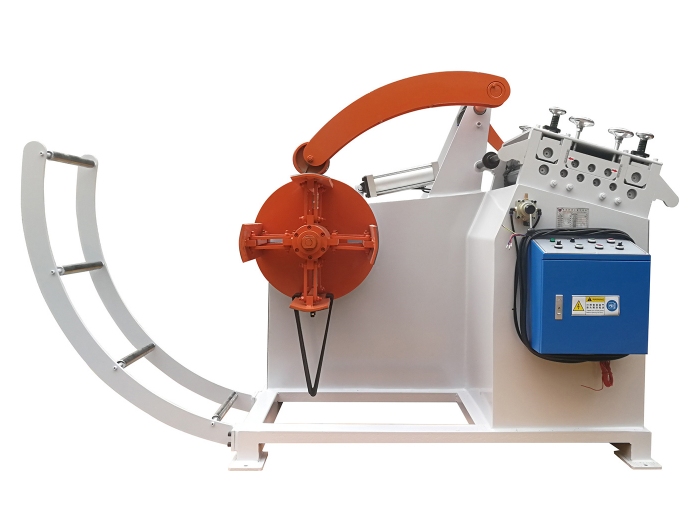

Desbobinador enderezador 2 en 1 UL
UL reúne desbobinado y enderezado en una máquina compacta para líneas generales de prensa: UL cubre 0.35-2.2 mm y UL-A amplía el rango publicado hasta 3.2 mm.
Ver detalles
2 en 1 de precisión

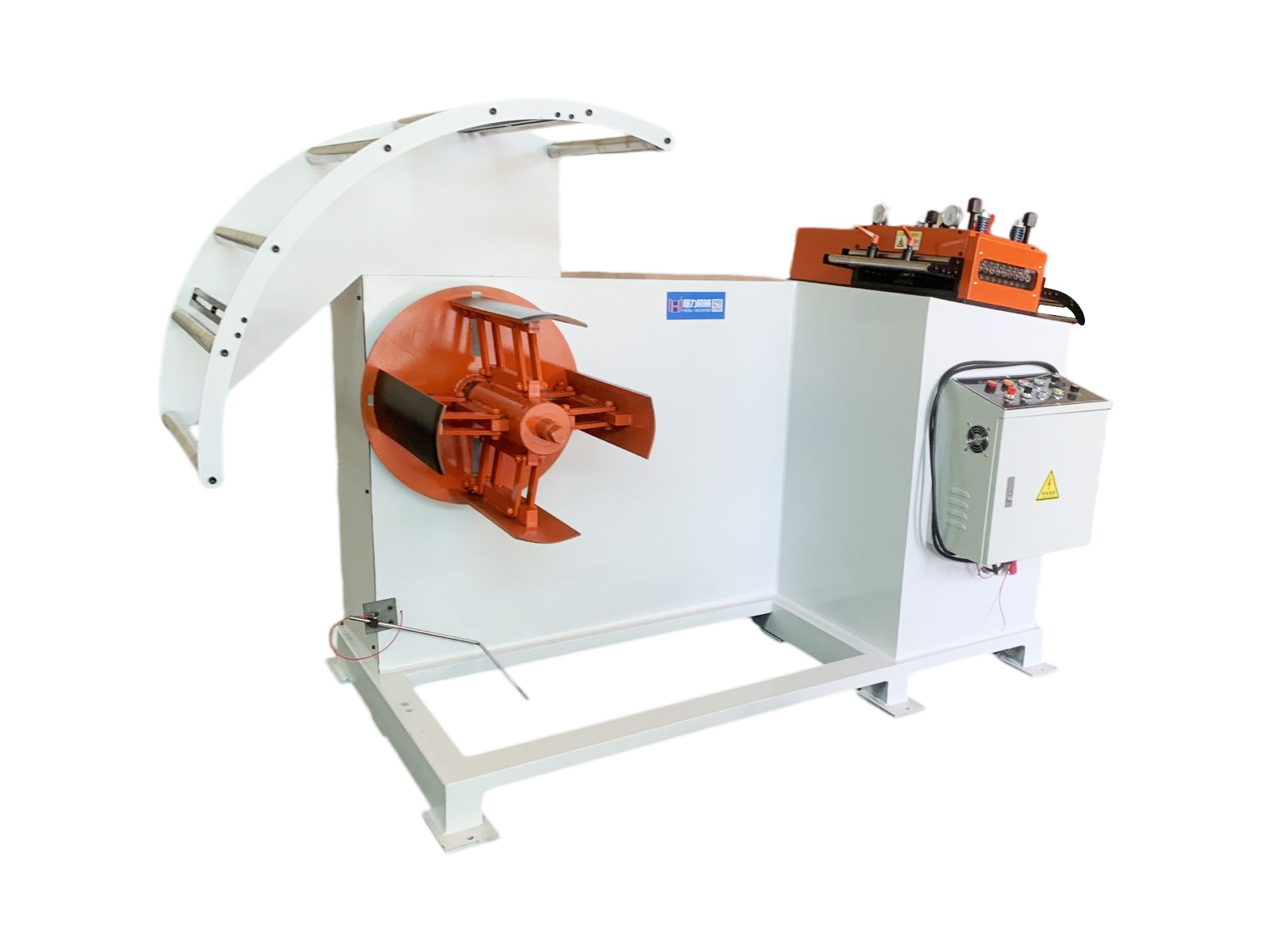

Desbobinador enderezador 2 en 1 PUL
