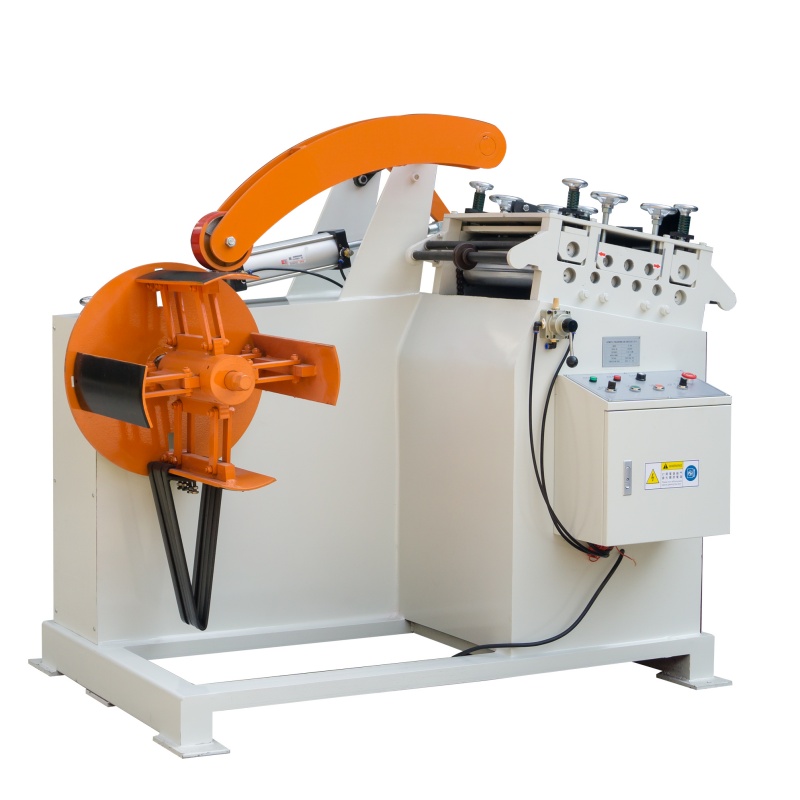

Desbobinador enderezador 2 en 1 UL para estampado
UL reúne desbobinado y enderezado en una máquina compacta para líneas generales de prensa: UL cubre 0.35-2.2 mm y UL-A amplía el rango publicado hasta 3.2 mm.
Unidades de ingeniería
Uso recomendado
Cuándo conviene este equipo
Es una ruta práctica para herrajes, electrodomésticos y autopartes ligeras cuando el ancho, espesor y peso de bobina entran en la tabla y todavía se usará un alimentador posterior.
- La estructura compacta reduce una estación frente a una línea totalmente separada.
- UL y UL-A permiten separar el rango estándar del reforzado hasta 3.2 mm.
- Puede incorporar brazo presor, variador, expansión hidráulica y acceso de limpieza según proyecto.
- La capacidad real disminuye cuando aumenta la resistencia del material.
Gama de uso general
UL combina desbobinado y enderezado para líneas de estampado comunes
La serie UL es una ruta práctica cuando la planta necesita una 2 en 1 compacta, pero quiere conservar un alimentador independiente frente a la prensa. UL cubre el rango estándar publicado y UL-A amplía el espesor, siempre sujeto a la capacidad de ancho y resistencia del material.
- UL: 0.35-2.2 mm
- UL-A: 0.35-3.2 mm
- Modelos de 200 a 600 mm
Encaje técnico
Cuándo usarlo y cuándo revisar otra opción
Encaja bien cuando
- Líneas generales que necesitan ahorrar espacio sin integrar todavía la alimentación servo.
- Material de 0.35-2.2 mm en UL o hasta 3.2 mm en UL-A, sujeto a ancho y resistencia.
- Plantas que desean combinar una 2 en 1 con el alimentador que mejor corresponda a la prensa.
- Aplicaciones donde se valoran opciones de brazo presor, expansión y limpieza de rodillos.
Revise otra configuración si
- Tira ultrafina o de precisión donde PUL o una niveladora especializada ofrece mejor control.
- Material de 0.5-4.5 mm o hasta 6 mm: compare UL-C o SHL.
- Alta resistencia sin ficha de material; el ancho máximo de la tabla usa 235 N/mm² como referencia.
- Proyectos que exigen una alimentación por paso integrada y cambio automático de receta; compare 3 en 1.

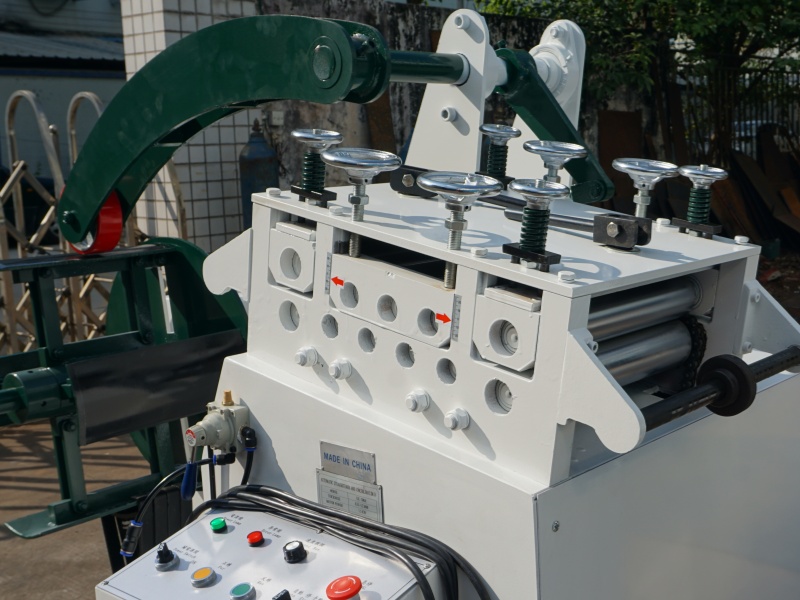

Cabezal y regulación
La capacidad real depende de ancho, espesor y resistencia
El número de modelo indica un ancho nominal, no una promesa de trabajar ese ancho al espesor máximo. La tabla publicada por HENLI se basa en material de hasta 235 N/mm²; aceros de mayor resistencia pueden requerir reducir ancho o pasar a una estructura reforzada.
- Cruzar matriz ancho-espesor
- Informar límite elástico del material
- No seleccionar solo por ancho nominal
Descripción técnica
Qué resuelve dentro de la línea
UL es la opción general de la familia 2 en 1. Integra desbobinador y enderezador para preparar bobina antes de un alimentador separado, con modelos de 200 a 600 mm y dos rangos publicados: UL estándar y UL-A reforzada.
La tabla de ancho por espesor es más importante que el ancho nominal. Los valores usan 235 N/mm² como referencia; acero de mayor resistencia puede requerir reducir ancho o elegir una estructura superior.
Flujo de trabajo
- CargaLa bobina se centra y sujeta en el mandril según peso, ID, OD y método de expansión.
- ContenciónEl brazo presor opcional ayuda a mantener controlada la bobina durante el enhebrado.
- LazoEl control de salida mantiene material disponible sin tirar del alimentador posterior.
- EnderezadoLos rodillos corrigen la curvatura según espesor, ancho, resistencia y ajuste.
- AlimentaciónEl equipo posterior define paso, SPM y sincronización con la prensa.

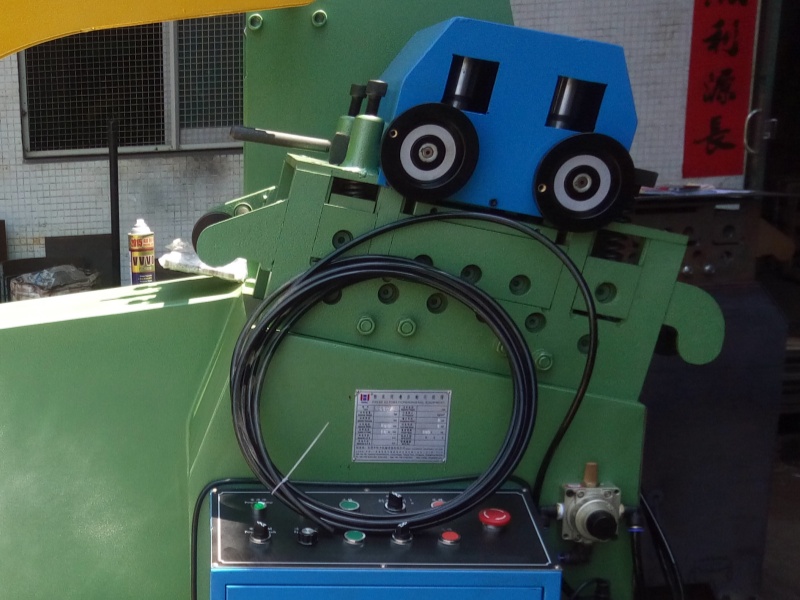

Desbobinado y guiado
Mandril, contención y lazo deben seguir el peso de la bobina
La gama UL publica capacidades de bobina de 500 a 3000 kg según modelo. Método de expansión, frecuencia de cambio, alineación de entrada y control de lazo influyen en la estabilidad; una bobina aceptada por peso todavía puede requerir opciones diferentes para operar con seguridad.
- Confirmar peso, ID y OD
- Definir expansión y forma de carga
- Reservar acceso para operador y mantenimiento
Selección
Cómo decidir si este modelo encaja
La decisión correcta depende del material, la prensa, el troquel, la velocidad real y el problema de producción. Estos puntos ayudan a evitar una compra por nombre de máquina.
UL estándar
Úsela como primera comparación para material de 0.35-2.2 mm dentro de la capacidad por ancho.
UL-A
Revísela cuando el proyecto suba hasta 3.2 mm, comprobando la matriz ancho-espesor.
Más resistencia
No use la tabla sin corrección si el límite elástico supera la referencia publicada.
Más espesor
A partir de una necesidad estructural mayor, compare UL-C o SHL.

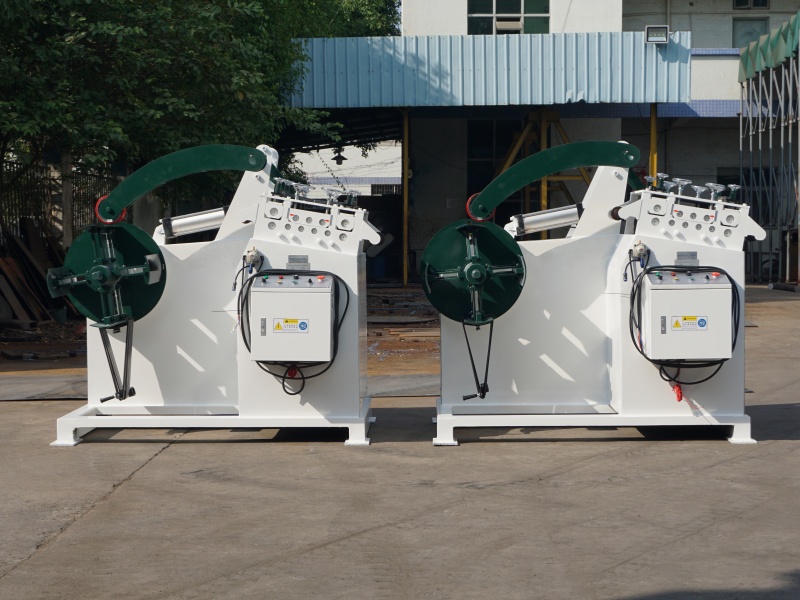

Instalación real
UL prepara la tira; el alimentador define el paso de prensa
En una línea modular, la UL entrega material enderezado a un alimentador servo, neumático, de rodillos u otra solución específica. La distancia entre equipos, profundidad de lazo y altura de alimentación deben cerrarse junto con la prensa y el troquel.
- Velocidad publicada de 0-15 m/min
- Alimentador posterior seleccionado por paso y SPM
- Comparar UL-C si sube la exigencia
Datos de selección
Parámetros y puntos de revisión
SeriesUL y UL-A
Ancho200-600 mm
Espesor UL0.35-2.2 mm
Espesor UL-A0.35-3.2 mm
Peso de bobina500-3000 kg
Velocidad15 m/min
Base de capacidadLímite publicado para 235 N/mm²
Equipo posteriorAlimentador neumático, mecánico o servo

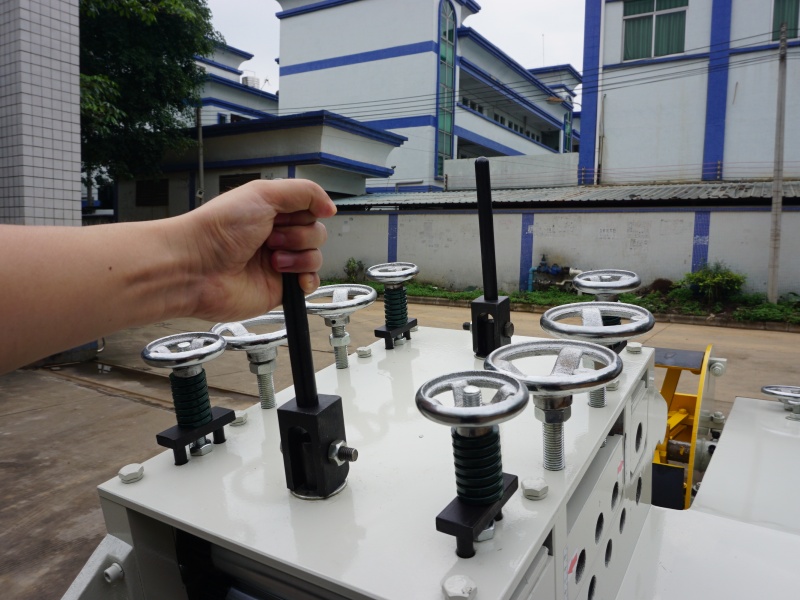

Regulación mecánica
Los ajustes se leen junto con la matriz de capacidad
La posición de los rodillos y el guiado deben responder al espesor y a la forma real de la tira. La tabla técnica sirve para preseleccionar, mientras la vista del mecanismo ayuda a revisar acceso, repetibilidad de ajuste y mantenimiento.
- Capacidad publicada para material de hasta 235 N/mm²
- El ancho admisible puede bajar con el espesor
- Registrar el ajuste para cambios repetitivos
Modelos y parámetros
Tabla técnica para preselección
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Modelos UL y UL-A
Los valores se basan en la tabla HENLI. La capacidad por espesor usa material con límite elástico de hasta 235 N/mm² como referencia.
| Parámetro | UL-200 | UL-300 | UL-400 | UL-500 | UL-600 |
|---|---|---|---|---|---|
| Ancho máximo | 200 mm | 300 mm | 400 mm | 500 mm | 600 mm |
| Espesor UL / UL-A | 0.35-2.2 / 0.35-3.2 mm | 0.35-2.2 / 0.35-3.2 mm | 0.35-2.2 / 0.35-3.2 mm | 0.35-2.2 / 0.35-3.2 mm | 0.35-2.2 / 0.35-3.2 mm |
| Peso máximo | 500 kg | 1000 kg | 2000 kg | 3000 kg | 3000 kg |
| Velocidad | 15 m/min | 15 m/min | 15 m/min | 15 m/min | 15 m/min |
| Potencia desbobinador / enderezador | 1 / 2 HP | 2 / 3 HP | 2 / 3 HP | 3 / 5 HP | 3 / 5 HP |
Ancho máximo por espesor para UL-A
Ancho máximo publicado en mm para material de referencia de hasta 235 N/mm². Material de mayor resistencia requiere recálculo.
| Modelo | 0.35 | 0.8 | 1.2 | 1.5 | 2.0 | 2.5 | 2.8 | 3.2 mm |
|---|---|---|---|---|---|---|---|---|
| UL-200 | 200 | 200 | 200 | 180 | 120 | 100 | 80 | 60 |
| UL-300 | 300 | 300 | 300 | 280 | 240 | 180 | 120 | 85 |
| UL-400 | 400 | 400 | 400 | 360 | 280 | 220 | 180 | 120 |
| UL-500 | 500 | 500 | 500 | 460 | 380 | 280 | 220 | 150 |
| UL-600 | 600 | 600 | 600 | 570 | 460 | 330 | 270 | 200 |
Configuración
Opciones que cambian la selección
UL o UL-A
UL es la ruta estándar hasta 2.2 mm; UL-A llega a 3.2 mm según tabla. El ancho permitido baja a medida que aumenta el espesor.
Brazo presor
Ayuda a contener la bobina y guiar la punta cuando el material almacena tensión o el cambio de bobina es más exigente.
Expansión hidráulica
Reduce esfuerzo de cambio y mejora sujeción en bobinas mayores; debe cruzarse con peso, ID y frecuencia de carga.
Cabezal abrible
Facilita la limpieza de rodillos cuando se procesan superficies visibles o materiales que desprenden residuos.

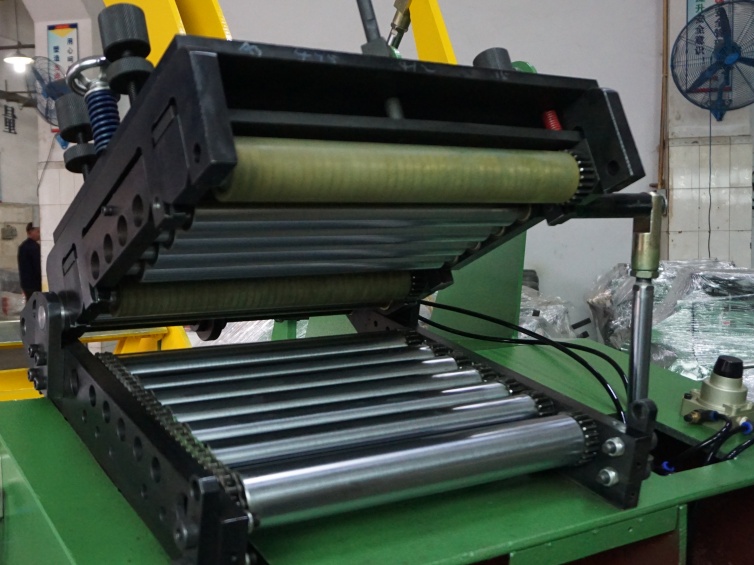

Acceso al cabezal
La apertura facilita limpieza, inspección y paso inicial de tira
Cuando la superficie es crítica o hay cambios frecuentes, el acceso al cabezal reduce el tiempo de limpieza y permite inspeccionar rodillos. La solución exacta debe confirmarse según modelo y configuración contratada.
- Revisar la opción de apertura según el modelo
- Mantener rodillos libres de rebaba y partículas
- Planificar espacio lateral para mantenimiento
Aplicaciones
Procesos donde suele encajar
- Herrajes, bisagras y componentes metálicos
- Piezas de electrodomésticos y gabinetes
- Autopartes ligeras y soportes
- Acero, aluminio, cobre o inoxidable dentro del rango confirmado
También puede buscarlo como
desbobinador enderezador 2 en 1 UL, desenrollador nivelador para prensa, máquina 2 en 1 para bobina metálica, enderezadora desbobinadora 0.35-3.2 mm

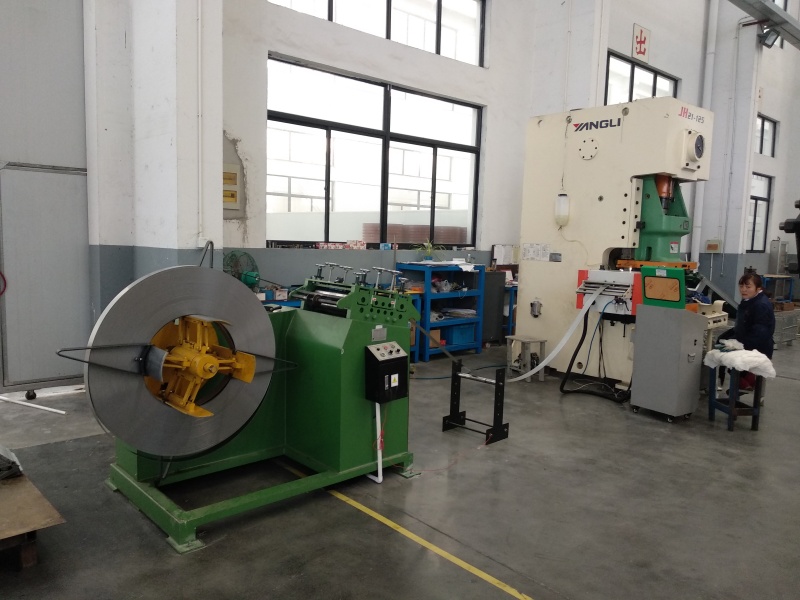

Línea modular
UL trabaja con un alimentador independiente frente a la prensa
En esta instalación real, la 2 en 1 prepara el material y el alimentador posterior controla cada avance. Esta separación permite adaptar paso, liberación piloto y señales de prensa sin convertir la UL en una unidad 3 en 1.
- Definir distancia y profundidad de lazo
- Alinear la salida con la altura del alimentador
- Confirmar paso, SPM y señal de liberación
Comparación práctica
Lo que debe revisar antes de pedir precio
UL frente a CL
CL es ligera, móvil y admite ID variable; UL maneja bobinas mayores y una ruta general más robusta.
UL frente a PUL
PUL se orienta a tira fina y superficie; UL ofrece un rango general más amplio.
UL frente a 3 en 1
UL necesita alimentador separado y un lazo adicional; 3 en 1 integra las tres funciones cuando espacio y automatización lo justifican.
Datos específicos para cotizar este equipo
- Material, grado y resistencia
- Espesor, ancho y tolerancias
- Peso, ID y OD de bobina
- Alimentador, prensa, paso y SPM
- Brazo presor, expansión y apertura de cabezal
- Espacio de lazo y lado de carga
- Voltaje, embalaje y destino
Precio por configuración
Precio y cotización de este equipo
HENLI no publica un precio fijo para 2 en 1 UL porque la configuración cambia según material, bobina, prensa, troquel, opciones, voltaje, embalaje y país de destino. Para comparar ofertas, primero hay que comparar la misma configuración técnica.
Rango de máquina
El ancho, espesor, peso de bobina, velocidad, paso y tipo de material pueden cambiar estructura, motor, control y accesorios.
Opciones necesarias
Carro de bobina, brazo presor, cabezal abrible, lubricación, cizalla, cortador de chatarra, sensores o protección superficial se agregan solo cuando el proceso lo necesita.
Integración de línea
La altura de alimentación, señal de prensa, espacio de instalación, dirección de entrada, espacio de mantenimiento y equipo anterior o posterior influyen en la propuesta.
Oferta comparable
Envíe por WhatsApp material, espesor, ancho, bobina, prensa, paso, SPM, fotos de pieza y espacio. Con esos datos se cotiza una configuración concreta.
FAQ
Preguntas frecuentes
¿Cuál es la diferencia entre UL y UL-A?
UL cubre 0.35-2.2 mm y UL-A amplía el rango publicado hasta 3.2 mm. El ancho permitido depende del espesor y la resistencia.
¿UL alimenta directamente la prensa por paso?
UL desbobina y endereza. Después se instala un alimentador neumático, mecánico o servo según la aplicación.
¿Puede trabajar acero de alta resistencia?
La tabla de capacidad usa 235 N/mm² como referencia. Para alta resistencia deben revisarse ficha, espesor, ancho y muestra.
¿Cuándo conviene UL-C o SHL en lugar de UL?
Cuando suben espesor, peso, rigidez o dificultad de enhebrado y la estructura general UL deja de ser suficiente.
¿Qué determina el precio de una UL 2 en 1?
Modelo, espesor, ancho, peso, expansión, brazo presor, control, apertura de cabezal, alimentador posterior, voltaje y destino.
