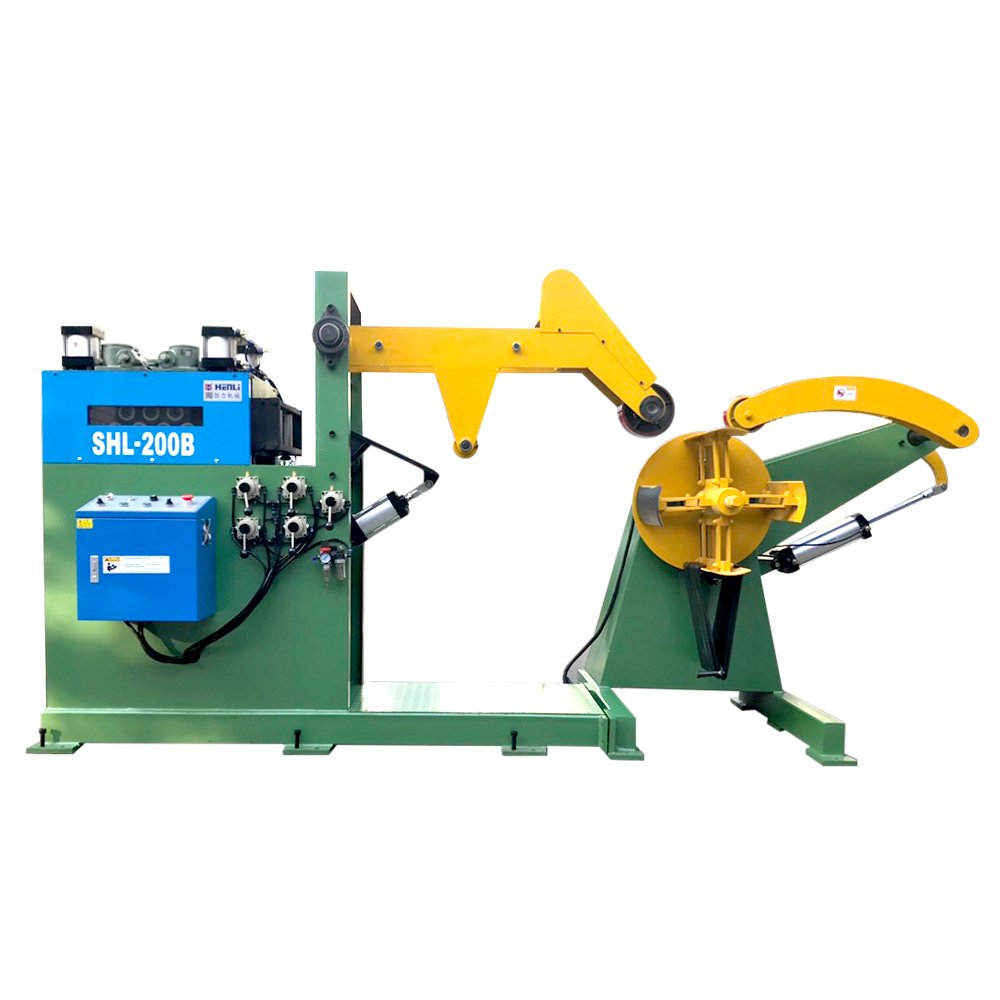

Desbobinador enderezador 2 en 1 SHL para placa gruesa
SHL combina desbobinado, contención, descurvado de punta y enderezado para tiras medianas y gruesas: SHL-A cubre hasta 4.5 mm y SHL-B hasta 6.0 mm según tabla.
Unidades de ingeniería
Uso recomendado
Cuándo conviene este equipo
Conviene cuando la cabeza de tira es difícil de guiar, el material almacena más tensión y una 2 en 1 general no ofrece suficiente asistencia de entrada ni capacidad de enderezado.
- La asistencia de entrada ayuda a controlar y descurvar la punta de material grueso.
- SHL-A y SHL-B separan la ruta de 4.5 mm de la ruta reforzada hasta 6.0 mm.
- La tabla de capacidad muestra cómo disminuye el ancho permitido al aumentar el espesor.
- La selección debe incluir resistencia, peso de bobina, método de carga y espacio de mantenimiento.
Material grueso
SHL prepara placa de hasta 6 mm antes del alimentador
La SHL integra desbobinado, contención, asistencia de entrada y enderezado para tiras que almacenan más tensión. SHL-A cubre el rango hasta 4.5 mm y SHL-B amplía la ruta publicada hasta 6.0 mm, sujeto a la matriz de ancho por espesor.
- SHL-A: 0.5-4.5 mm
- SHL-B: 0.6-6.0 mm
- Anchos nominales de 200 a 800 mm
Encaje técnico
Cuándo usarlo y cuándo revisar otra opción
Encaja bien cuando
- Material medio o grueso cuya punta necesita apoyo y descurvado antes del cabezal.
- Proyectos dentro de 0.5-4.5 mm para SHL-A o 0.6-6.0 mm para SHL-B.
- Líneas que necesitan una 2 en 1 robusta antes de un alimentador servo.
- Compradores que pueden aportar resistencia, bobina, prensa y espacio para seleccionar por capacidad real.
Revise otra configuración si
- No seleccione solo por el ancho nominal de 800 mm; consulte la matriz ancho-espesor.
- Para material fino o de superficie visible, compare PUL, ML o UL.
- Para alta resistencia por encima de la referencia, HENLI debe recalcular capacidad.
- Si se necesita alimentación servo integrada y poco espacio, compare una solución 3 en 1 al final del proceso de selección.

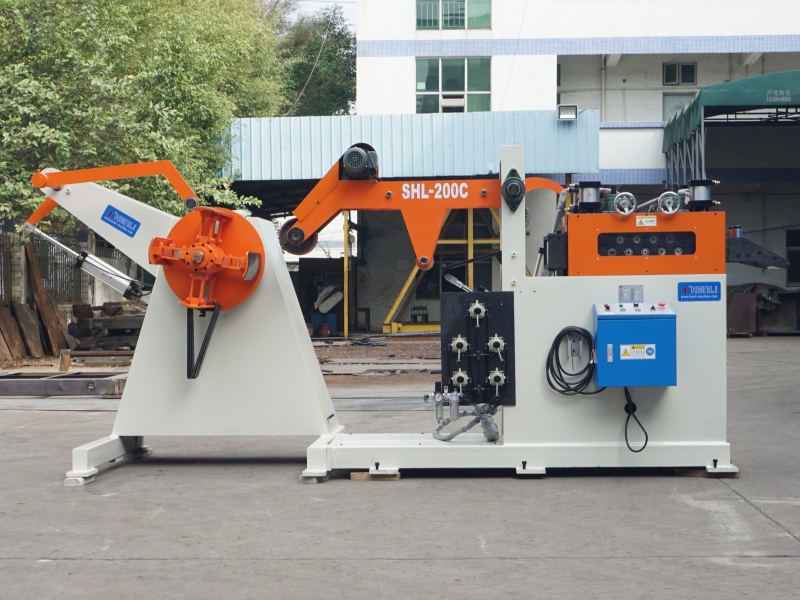

Ruta de entrada
La punta de tira necesita apoyo antes de entrar al cabezal
Una punta gruesa puede conservar curvatura, caer o resistirse al enhebrado. La geometría de entrada, el brazo de contención y la asistencia para descurvar la punta ayudan a llevar el material hacia los rodillos sin obligar al operador a controlar manualmente toda la energía de la bobina.
- Definir sentido y altura de alimentación
- Confirmar radio y dureza de la punta
- Planificar una secuencia de enhebrado segura
Descripción técnica
Qué resuelve dentro de la línea
SHL está diseñada para una etapa de carga y enderezado más exigente. La punta de una tira gruesa almacena energía, cuesta guiarla y puede abrir la bobina; por eso la máquina combina contención, apoyo de entrada y una estructura de enderezado robusta.
La serie se divide en SHL-A hasta 4.5 mm y SHL-B hasta 6.0 mm. El ancho nominal no basta para seleccionar: las matrices publicadas muestran una reducción importante del ancho cuando aumenta el espesor.
Flujo de trabajo
- Carga y centradoLa bobina se coloca según peso, ID/OD y método de carga definido en el layout.
- ContenciónBrazo y mandril mantienen controlado el diámetro exterior y la sujeción interior.
- Descurvado de puntaEl apoyo de entrada ayuda a presentar una cabeza rígida al cabezal.
- EnderezadoLa serie A o B corrige la memoria de bobina dentro de su matriz de capacidad.
- SalidaLa tira pasa a un alimentador servo elegido por paso, SPM y prensa.

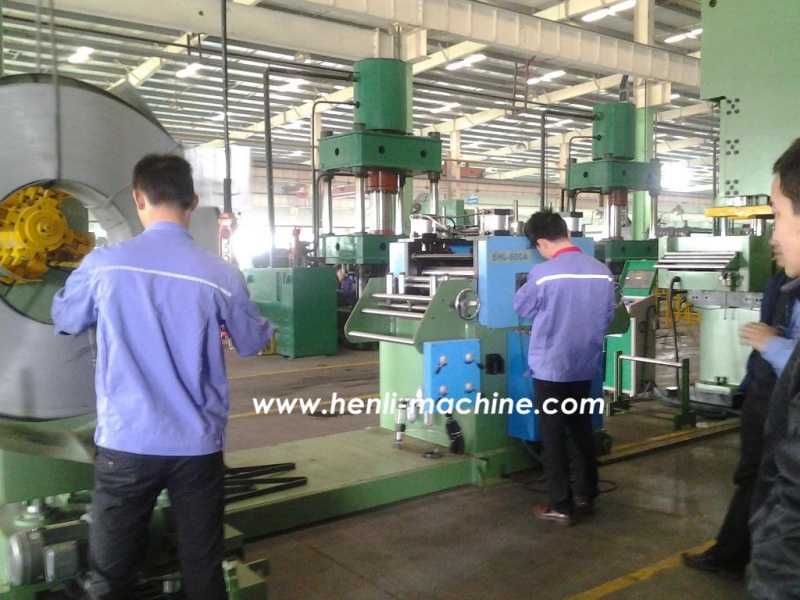

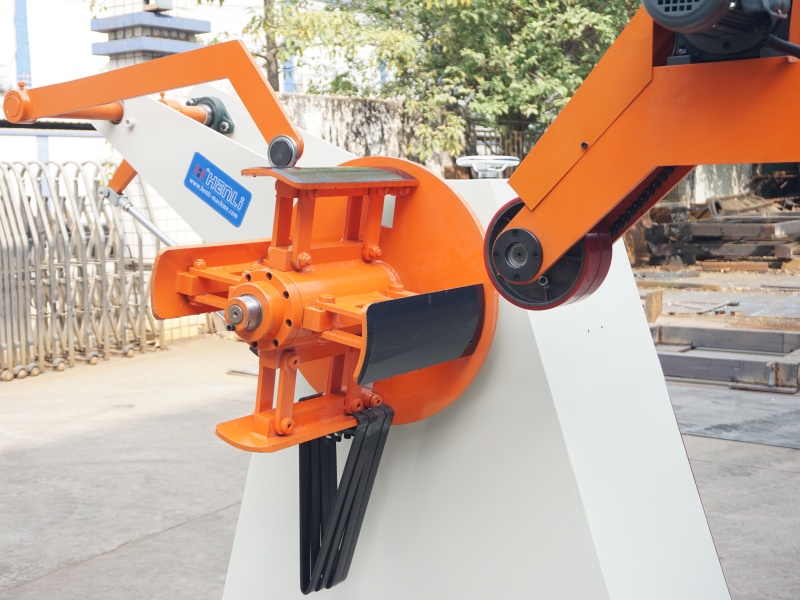

Mandril y contención
ID, OD y peso de bobina cambian la configuración de carga
La gama publica ID de 450-530 mm, OD de 1500 mm y anchos nominales hasta 800 mm. Estos valores deben cruzarse con peso, soporte exterior, expansión, frecuencia de cambio y espacio para introducir la bobina; no basta con confirmar solo el espesor de la tira.
- Enviar peso, ID y OD reales
- Definir forma de carga y apoyo exterior
- Reservar zona segura alrededor de la bobina
Selección
Cómo decidir si este modelo encaja
La decisión correcta depende del material, la prensa, el troquel, la velocidad real y el problema de producción. Estos puntos ayudan a evitar una compra por nombre de máquina.
Serie A
Primera ruta para 0.5-4.5 mm, usando la matriz por espesor y ancho.
Serie B
Ruta reforzada para 0.6-6.0 mm cuando la capacidad A no es suficiente.
No ignore la resistencia
Las tablas usan 235 N/mm² como referencia; material más resistente necesita recalcularse.
Planifique la carga
Peso, grúa, montacargas o carro cambian el lado de operación y el espacio requerido.
Capacidad verificable
El ancho permitido disminuye cuando sube el espesor
La selección debe leerse en la matriz completa. Como ejemplo, la tabla publicada limita SHL-800B a 320 mm de ancho cuando el espesor llega a 6 mm; presentar el modelo como 800 mm por 6 mm sin esa condición conduciría a una selección incorrecta.
- Cruzar cada espesor con su ancho admisible
- Confirmar resistencia del material
- Seleccionar después el alimentador y la prensa
Datos de selección
Parámetros y puntos de revisión
SeriesSHL-A y SHL-B
Ancho nominal200-800 mm
Espesor SHL-A0.5-4.5 mm
Espesor SHL-B0.6-6.0 mm
ID / OD450-530 / 1500 mm
Velocidad15 m/min
Material de referenciaHasta 235 N/mm² en tablas de ancho
ExpansiónManual o hidráulica según modelo
Bobina y capacidad
La tabla técnica se valida con el conjunto real de carga
La capacidad de enderezado y la capacidad de bobina son comprobaciones distintas. La vista del mandril y el brazo permite relacionar la matriz de ancho por espesor con ID, OD, peso y método de carga.
- ID publicado: 450-530 mm
- OD publicado: 1500 mm
- Velocidad publicada: 15 m/min
Modelos y parámetros
Tabla técnica para preselección
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Rango general SHL-A y SHL-B
Datos publicados por HENLI. La matriz de capacidad debe prevalecer sobre el ancho nominal al aumentar el espesor.
| Parámetro | SHL-200 | SHL-300 | SHL-400 | SHL-500 | SHL-600 | SHL-700 | SHL-800 |
|---|---|---|---|---|---|---|---|
| Ancho nominal | 200 | 300 | 400 | 500 | 600 | 700 | 800 mm |
| SHL-A | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 mm |
| SHL-B | 0.6-6.0 | 0.6-6.0 | 0.6-6.0 | 0.6-6.0 | 0.6-6.0 | 0.6-6.0 | 0.6-6.0 mm |
| ID de bobina | 450-530 | 450-530 | 450-530 | 450-530 | 450-530 | 450-530 | 450-530 mm |
| OD de bobina | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 mm |
| Velocidad | 15 | 15 | 15 | 15 | 15 | 15 | 15 m/min |
| Motor desbobinador / enderezador | 3/3 | 3/5 | 5/5 | 5/7.5 | 7.5/7.5 | 7.5/10 | 10/10 HP |
Capacidad SHL-A: ancho máximo por espesor
Valores en mm para material de referencia de hasta 235 N/mm².
| Modelo | 0.5 | 0.8 | 1.2 | 1.5 | 2.0 | 2.5 | 3.2 | 3.8 | 4.5 mm |
|---|---|---|---|---|---|---|---|---|---|
| SHL-200A | 200 | 200 | 200 | 200 | 200 | 160 | 120 | 100 | 80 |
| SHL-300A | 300 | 300 | 300 | 300 | 260 | 220 | 150 | 130 | 100 |
| SHL-400A | 400 | 400 | 400 | 400 | 400 | 360 | 320 | 250 | 200 |
| SHL-500A | 500 | 500 | 500 | 500 | 460 | 420 | 350 | 300 | 250 |
| SHL-600A | 600 | 600 | 600 | 600 | 530 | 500 | 400 | 350 | 280 |
| SHL-800A | 800 | 800 | 800 | 800 | 720 | 620 | 600 | 520 | 450 |
Capacidad SHL-B: ancho máximo por espesor
Valores en mm para material de referencia de hasta 235 N/mm².
| Modelo | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 | 5.0 | 6.0 mm |
|---|---|---|---|---|---|---|---|---|---|
| SHL-200B | 200 | 200 | 200 | 200 | 180 | 160 | 150 | 120 | 100 |
| SHL-300B | 300 | 300 | 300 | 300 | 280 | 220 | 180 | 150 | 135 |
| SHL-400B | 400 | 400 | 400 | 400 | 380 | 360 | 300 | 260 | 220 |
| SHL-500B | 500 | 500 | 500 | 480 | 450 | 400 | 350 | 300 | 250 |
| SHL-600B | 600 | 600 | 600 | 600 | 500 | 460 | 400 | 330 | 280 |
| SHL-800B | 800 | 800 | 800 | 760 | 700 | 620 | 580 | 420 | 320 |
Configuración
Opciones que cambian la selección
SHL-A o SHL-B
SHL-A llega a 4.5 mm y SHL-B a 6.0 mm. La tabla por espesor define el ancho útil real.
Método de carga
Grúa, montacargas o carro hidráulico cambian la disposición, el lado de carga y las opciones de seguridad.
Expansión del mandril
La tabla diferencia expansión manual, hidráulica opcional o estándar según tamaño; confirme el modelo exacto.
Material de alta resistencia
La resistencia puede reducir ancho y capacidad. Envíe ficha, grado y límite elástico cuando estén disponibles.

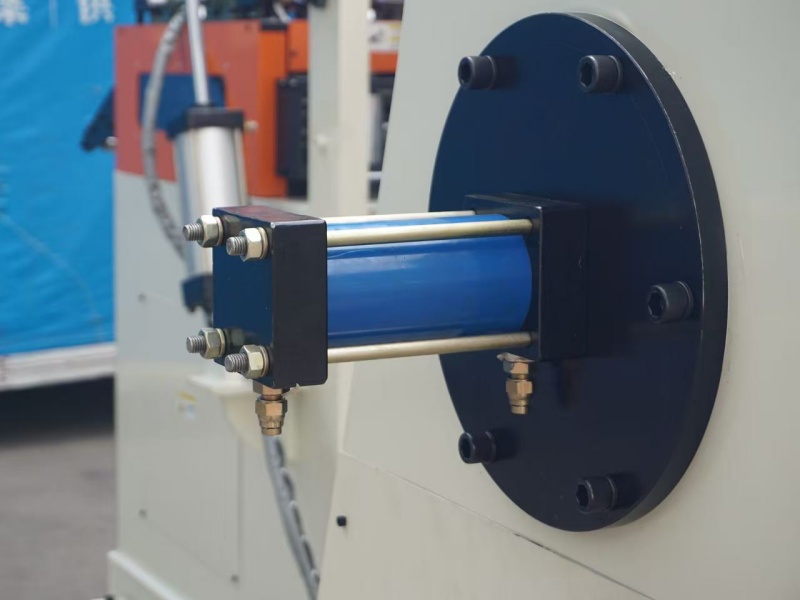

Expansión hidráulica
La expansión asistida reduce el esfuerzo al sujetar bobinas pesadas
El cilindro y el sistema hidráulico permiten accionar la expansión del mandril sin depender solo de ajuste manual. La necesidad se define por peso de bobina, frecuencia de cambio, seguridad operativa y procedimiento de carga.
- Confirmar presión y mantenimiento del sistema
- Definir apoyo exterior para la bobina
- Integrar la opción al procedimiento de carga
Aplicaciones
Procesos donde suele encajar
- Rieles de asiento, soportes y refuerzos automotrices
- Bisagras, estanterías y herrajes pesados
- Discos, piñones y componentes mecánicos
- Acero laminado en caliente y material estructural confirmado
También puede buscarlo como
desbobinador enderezador 2 en 1 SHL, desenrollador nivelador placa gruesa, enderezadora de bobina 6 mm, máquina 2 en 1 para acero grueso

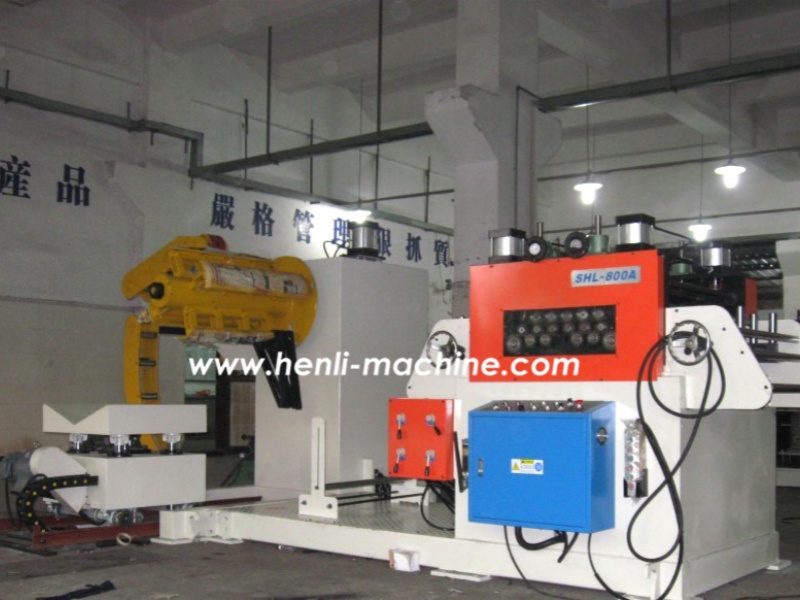

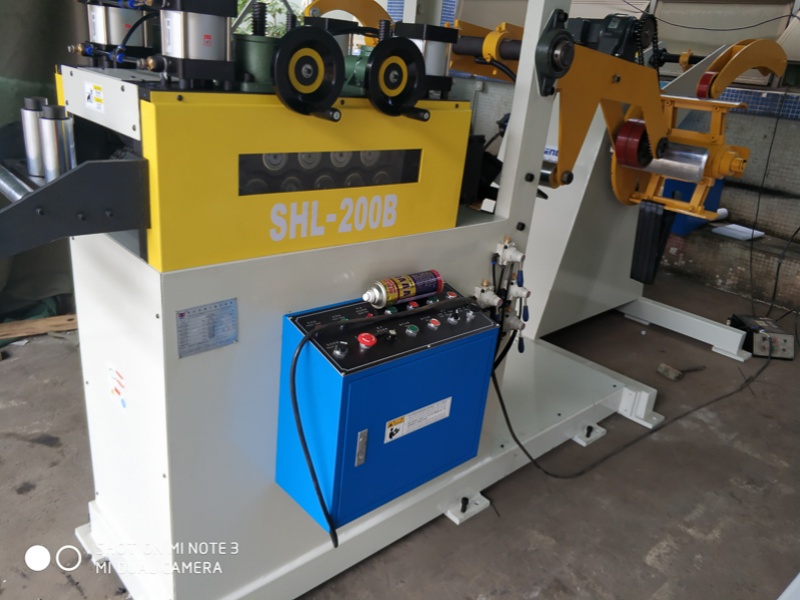

Máquina real en taller
La SHL se integra como preparación robusta antes del alimentador
La máquina completa muestra la huella, la altura y los accesos que deben reservarse en planta. Después del enderezado, un alimentador independiente controla el paso y la sincronización con la prensa.
- Planificar acceso de carga y mantenimiento
- Alinear la salida con el alimentador
- Confirmar paso, SPM y señales de prensa
Comparación práctica
Lo que debe revisar antes de pedir precio
SHL frente a UL-C
SHL amplía la ruta a 6 mm y se orienta a puntas difíciles y placa gruesa; UL-C llega a 4.5 mm.
SHL frente a UL
UL es más simple para uso general; SHL se justifica por material y asistencia de entrada más exigentes.
SHL frente a 3 en 1
SHL mantiene alimentador separado y más lazo; 3 en 1 integra funciones cuando encaja en la aplicación.
Datos específicos para cotizar este equipo
- Material, grado y resistencia
- Espesores y anchos de toda la gama
- Peso, ID y OD máximos de bobina
- Prensa, alimentador, paso y SPM
- Método y lado de carga
- Expansión, brazo, apoyo y carro requeridos
- Espacio de lazo, voltaje y destino
Precio por configuración
Precio y cotización de este equipo
HENLI no publica un precio fijo para 2 en 1 SHL porque la configuración cambia según material, bobina, prensa, troquel, opciones, voltaje, embalaje y país de destino. Para comparar ofertas, primero hay que comparar la misma configuración técnica.
Rango de máquina
El ancho, espesor, peso de bobina, velocidad, paso y tipo de material pueden cambiar estructura, motor, control y accesorios.
Opciones necesarias
Carro de bobina, brazo presor, cabezal abrible, lubricación, cizalla, cortador de chatarra, sensores o protección superficial se agregan solo cuando el proceso lo necesita.
Integración de línea
La altura de alimentación, señal de prensa, espacio de instalación, dirección de entrada, espacio de mantenimiento y equipo anterior o posterior influyen en la propuesta.
Oferta comparable
Envíe por WhatsApp material, espesor, ancho, bobina, prensa, paso, SPM, fotos de pieza y espacio. Con esos datos se cotiza una configuración concreta.
FAQ
Preguntas frecuentes
¿Cuál es la diferencia entre SHL-A y SHL-B?
SHL-A cubre 0.5-4.5 mm y SHL-B 0.6-6.0 mm. La matriz muestra el ancho máximo permitido para cada espesor.
¿SHL-800 puede trabajar 800 mm de ancho a 6 mm?
No según la tabla publicada. SHL-800B indica 320 mm de ancho máximo a 6.0 mm para el material de referencia.
¿Por qué importa la resistencia del acero?
Porque una tira más resistente exige mayor fuerza y puede reducir el ancho o espesor admisible frente a la tabla de 235 N/mm².
¿SHL incluye alimentador servo?
No. SHL desbobina y endereza; el alimentador se selecciona después según paso, SPM, prensa y troquel.
¿Qué datos se necesitan para cotizar SHL?
Material y resistencia, espesor, ancho, bobina, prensa, velocidad, alimentador, método de carga, espacio y opciones.
Productos relacionados
Otros equipos de la misma línea
2 en 1 reforzado

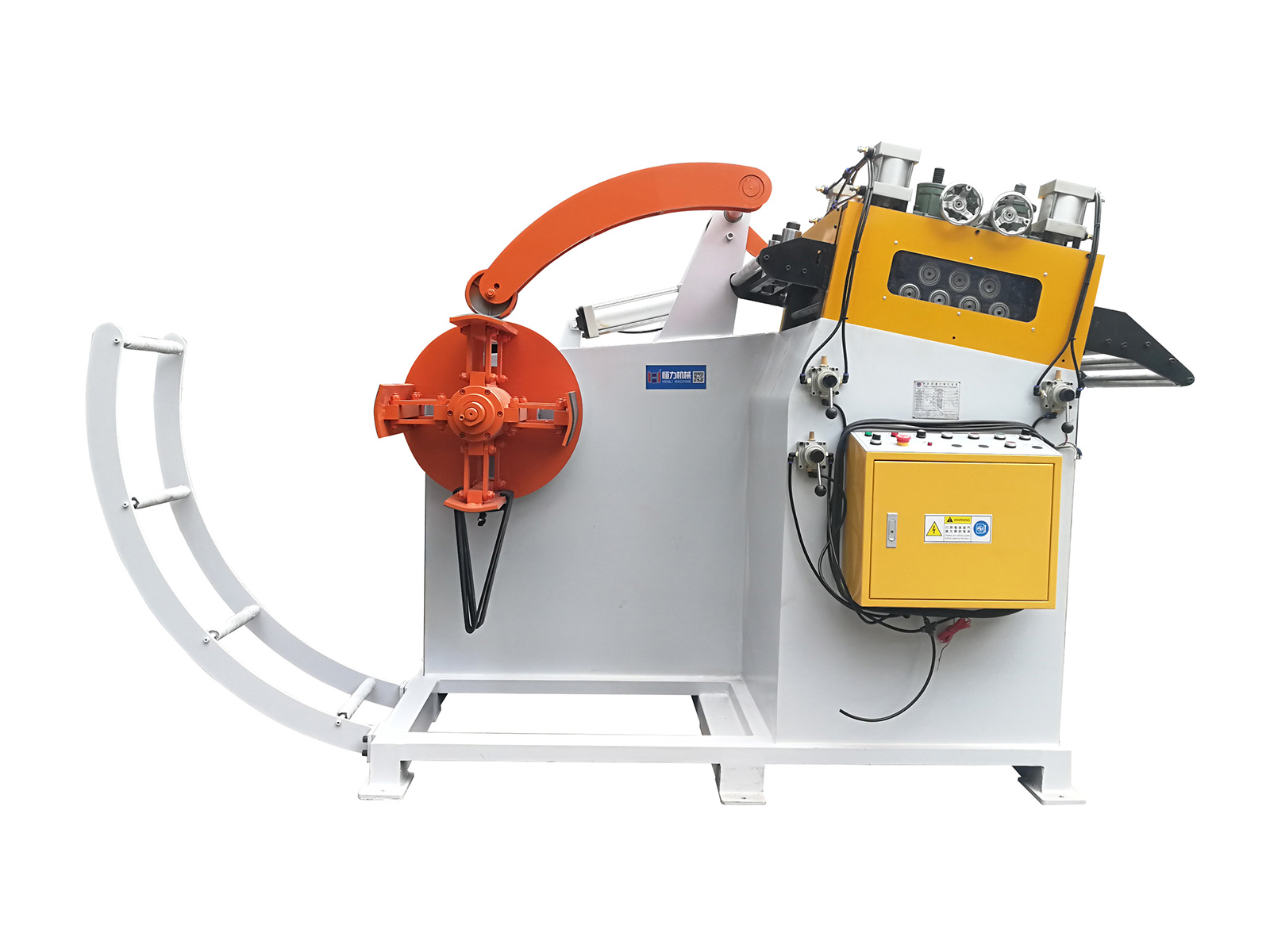

Desbobinador enderezador 2 en 1 UL-C
