Desbobinador enderezador 2 en 1 UL‑C para material grueso
UL-C refuerza bastidor y cabezal para material de 0.5-4.5 mm, con brazo presor, ajuste por tornillo sin fin y control VFD para bobinas de hasta 5 toneladas según modelo.
Unidades de ingeniería
Uso recomendado
Cuándo conviene este equipo
Conviene para autopartes estructurales, herrajes pesados y piezas rígidas cuando una UL estándar no ofrece suficiente capacidad y el proyecto todavía busca una 2 en 1 compacta.
- Bastidor y rodillos reforzados para material medio y grueso.
- El brazo presor ayuda a contener bobinas con mayor memoria elástica.
- El tornillo sin fin facilita ajustes de presión más finos y repetibles.
- El variador permite arranque y parada progresivos durante el enderezado.

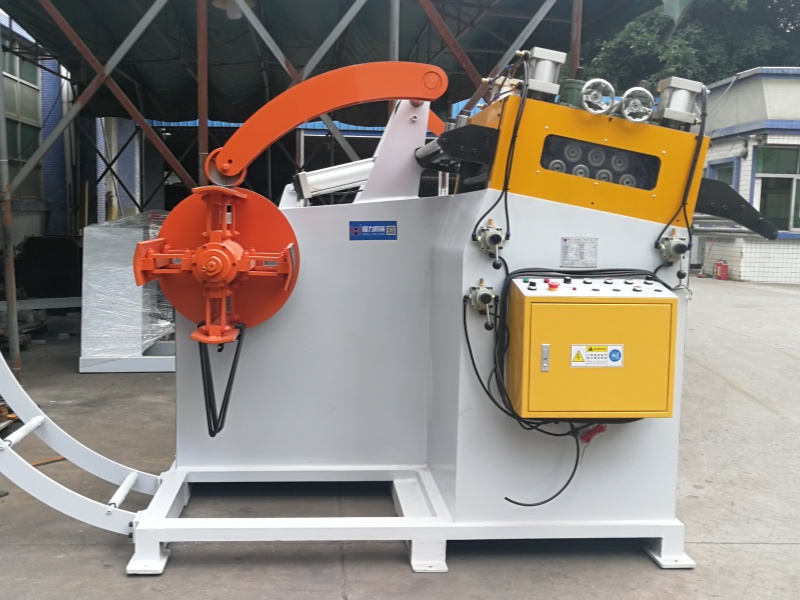

Serie reforzada
UL-C amplía la 2 en 1 hasta material de 4.5 mm
La UL-C refuerza bastidor, cabezal y sistema de ajuste para material medio y grueso. Mantiene la lógica modular de un desbobinador enderezador 2 en 1 y deja la alimentación por paso a un equipo posterior seleccionado según prensa, troquel y velocidad.
- Rango publicado: 0.5-4.5 mm
- Modelos de 200 a 800 mm
- Bobinas de 2 a 5 toneladas
Encaje técnico
Cuándo usarlo y cuándo revisar otra opción
Encaja bien cuando
- Material de 0.5-4.5 mm dentro del ancho permitido por la tabla de capacidad.
- Bobinas de 2 a 5 toneladas que requieren una estructura más rígida que UL.
- Tira con memoria elástica donde un brazo presor ayuda durante la carga y el enhebrado.
- Proyectos que necesitan una 2 en 1 robusta antes de un alimentador servo separado.
Revise otra configuración si
- Tira fina o visible donde el requisito principal sea superficie y planitud de precisión.
- Espesor hasta 6 mm o cabezas de tira especialmente difíciles; compare SHL.
- No suponga que 800 mm puede procesarse a 4.5 mm: el ancho baja al aumentar el espesor.
- La alimentación por paso no forma parte de UL-C y debe seleccionarse aparte.

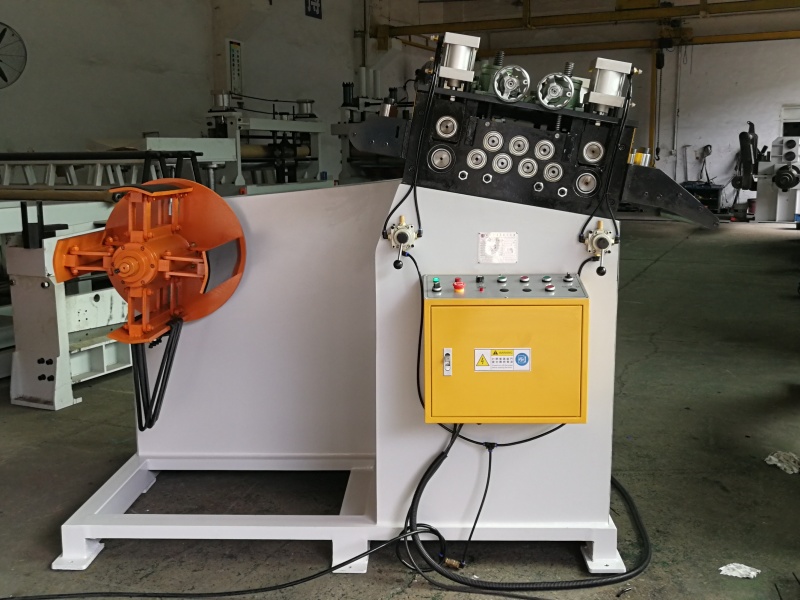

Cabezal de enderezado
Tres rodillos superiores y cuatro inferiores trabajan con ajuste robusto
La configuración publicada utiliza tres rodillos superiores y cuatro inferiores con regulación por tornillo sin fin. Para material grueso, la fuerza disponible debe cruzarse con ancho y resistencia; la cifra de 4.5 mm no significa que todos los modelos trabajen todo el ancho nominal.
- Confirmar ancho útil al espesor máximo
- Informar grado y límite elástico
- Comparar SHL cuando la tira llega a 6 mm
Descripción técnica
Qué resuelve dentro de la línea
UL-C ocupa el escalón entre una UL general y una SHL para placa gruesa. Su estructura reforzada, el brazo presor y el ajuste por tornillo sin fin permiten trabajar con material de 0.5-4.5 mm y bobinas de mayor peso.
La cifra de 800 mm es el ancho nominal del modelo mayor, no el ancho disponible para todo espesor. La matriz publicada debe utilizarse para preselección y después corregirse por resistencia real.
Flujo de trabajo
- Carga de bobinaLa bobina se monta en el mandril y puede requerir expansión hidráulica o carro según peso.
- ContenciónEl brazo presor mantiene el diámetro exterior bajo control durante la preparación.
- Salida reguladaEl variador suaviza arranque y parada para reducir golpes sobre material y transmisión.
- Enderezado reforzadoTres rodillos superiores y cuatro inferiores trabajan con ajuste robusto.
- Alimentación posteriorUn servo alimentador lleva la tira a la prensa por paso.

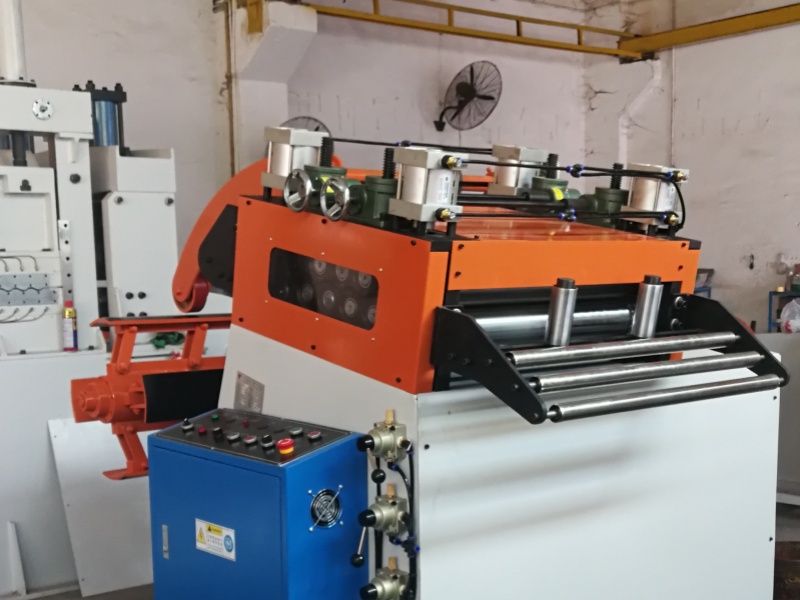

Contención de bobina
El brazo presor ayuda a controlar una bobina con mayor inercia
La UL-C incorpora brazo presor estándar para contener el diámetro exterior durante carga y desbobinado. Peso, ID/OD, método de expansión y forma de introducir la punta deben definirse como una secuencia operativa segura, especialmente con material rígido.
- Expansión hidráulica disponible como opción
- Definir método de carga de bobina
- Revisar apoyo y guiado de la punta
Selección
Cómo decidir si este modelo encaja
La decisión correcta depende del material, la prensa, el troquel, la velocidad real y el problema de producción. Estos puntos ayudan a evitar una compra por nombre de máquina.
Cruce ancho-espesor
Use la segunda tabla para comprobar el ancho real a 3.2, 3.8 o 4.5 mm.
Peso de bobina
Los modelos publicados aumentan de 2 a 5 toneladas; confirme método y seguridad de carga.
Resistencia
Acero de alta resistencia debe calcularse con ficha o muestra antes de aceptar la capacidad nominal.
Si llega a 6 mm
Compare SHL-B en lugar de forzar UL-C fuera de la tabla.

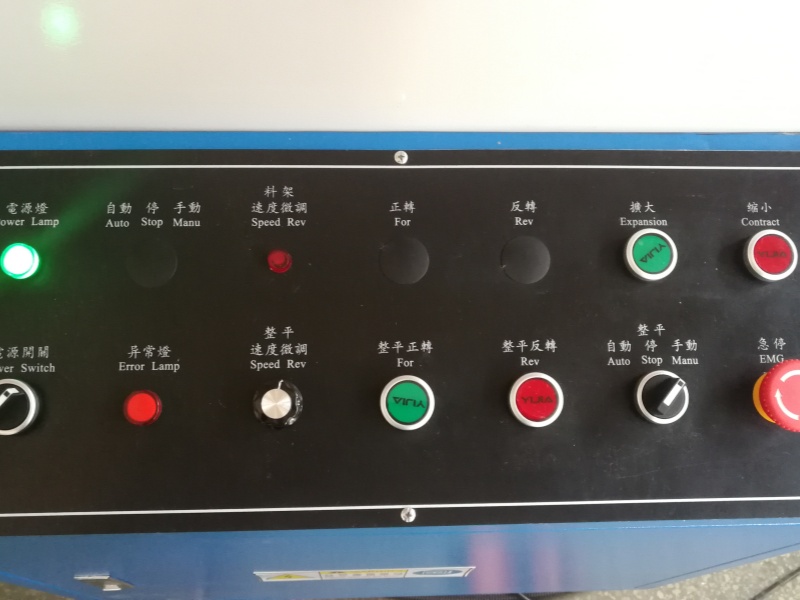

Control e integración
VFD y panel local coordinan velocidad, lazo y enderezado
El panel permite operar la máquina, pero la estabilidad final depende de sensores de lazo, distancia al alimentador y señales de la línea. Antes de cotizar deben quedar claros voltaje, sentido de trabajo, altura de alimentación y espacio para mantenimiento.
- Velocidad publicada: 16 m/min
- Motor de 3 a 4 kW según modelo
- Alimentador por paso no incluido
Datos de selección
Parámetros y puntos de revisión
ModelosUL-200C a UL-800C
Ancho200-800 mm
Espesor0.5-4.5 mm
Peso de bobina2000-5000 kg
VelocidadHasta 16 m/min
Rodillos3 superiores / 4 inferiores
Brazo presorIncluido en la configuración publicada
Expansión hidráulicaOpción según proyecto

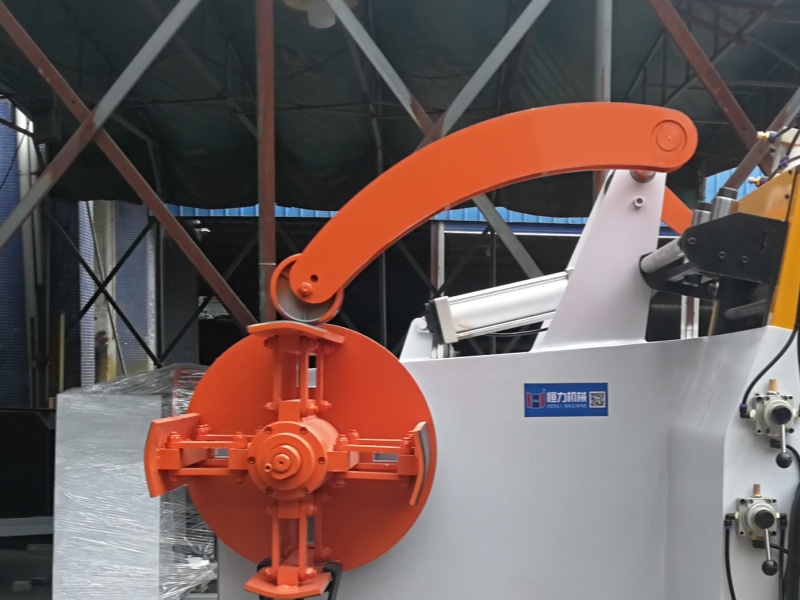

Mandril y capacidad
La bobina se confirma por peso, diámetro y forma de carga
El mandril debe aceptar el diámetro interior y transmitir el par necesario sin perder alineación. El rango de 2 a 5 toneladas depende del modelo, por lo que la tabla debe leerse junto con ID, OD, ancho y frecuencia de cambio.
- Bobinas publicadas de 2 a 5 t
- Confirmar ID y OD reales
- Definir apoyo y equipo de carga
Modelos y parámetros
Tabla técnica para preselección
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Modelos UL-C
Datos publicados por HENLI para la serie reforzada UL-C.
| Parámetro | UL-200C | UL-300C | UL-400C | UL-500C | UL-600C | UL-800C |
|---|---|---|---|---|---|---|
| Ancho máximo | 200 | 300 | 400 | 500 | 600 | 800 mm |
| Espesor | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 mm |
| Peso máximo | 2000 | 2000 | 3000 | 3000 | 4000 | 5000 kg |
| Velocidad máxima | 16 | 16 | 16 | 16 | 16 | 16 m/min |
| Potencia de motor | 3 | 3 | 3 | 4 | 4 | 4 kW |
| Dimensiones L × A × H | 2.0×0.9×1.5 | 2.0×1.05×1.5 | 2.0×1.2×1.5 | 2.0×1.4×1.5 | 2.2×1.55×1.5 | 2.2×1.8×1.5 m |
Ancho máximo por espesor
Valores publicados en milímetros; confirme resistencia y condición real del material.
| Modelo | 0.5 | 0.8 | 1.2 | 1.5 | 2.0 | 2.5 | 3.2 | 3.8 | 4.5 mm |
|---|---|---|---|---|---|---|---|---|---|
| UL-200C | 200 | 200 | 200 | 200 | 200 | 160 | 120 | 100 | 80 |
| UL-300C | 300 | 300 | 300 | 300 | 260 | 220 | 150 | 130 | 100 |
| UL-400C | 400 | 400 | 400 | 400 | 400 | 360 | 320 | 250 | 200 |
| UL-500C | 500 | 500 | 500 | 500 | 460 | 420 | 350 | 300 | 250 |
| UL-600C | 600 | 600 | 600 | 600 | 530 | 500 | 400 | 350 | 280 |
| UL-800C | 800 | 800 | 800 | 800 | 720 | 620 | 600 | 520 | 450 |
Configuración
Opciones que cambian la selección
Capacidad real
La tabla de ancho por espesor es más útil que el ancho nominal. También se necesita resistencia del material.
Expansión hidráulica
Reduce esfuerzo y mejora sujeción en bobinas pesadas. Debe confirmarse junto con ID, peso y método de carga.
Brazo presor
Contiene el diámetro exterior y reduce el riesgo de apertura de la bobina durante el enhebrado.
Ajuste del cabezal
El sistema por tornillo sin fin soporta mayor carga y permite registrar el ajuste para cambios repetitivos.

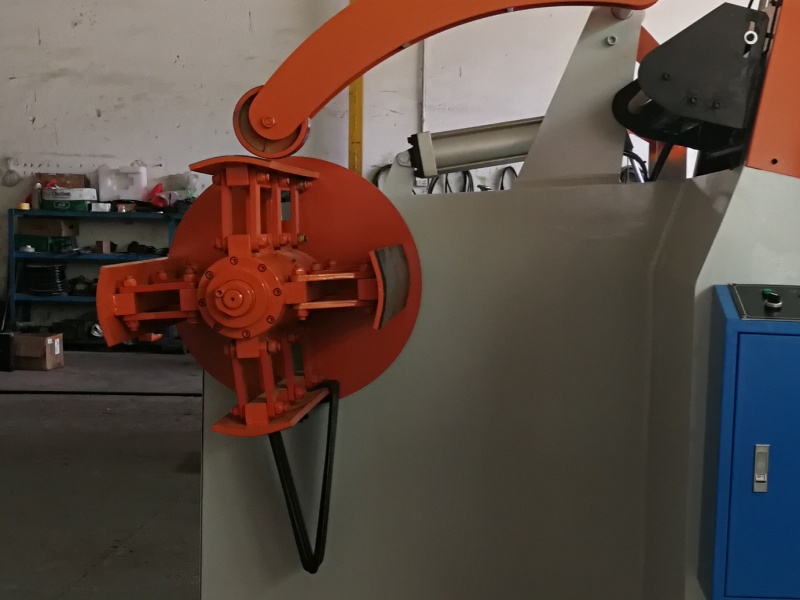

Lado de carga
Brazo presor y expansión se seleccionan como un sistema
La contención del diámetro exterior y la sujeción interior trabajan juntas durante carga y desbobinado. La expansión hidráulica puede reducir esfuerzo operativo, pero debe justificarse por peso, frecuencia de cambio y procedimiento de planta.
- Brazo presor incluido en la configuración publicada
- Expansión hidráulica disponible como opción
- Preparar una secuencia segura de enhebrado
Aplicaciones
Procesos donde suele encajar
- Rieles de asiento, soportes de chasis y cerraduras
- Bisagras, guías, ménsulas y herrajes estructurales
- Discos, piñones y componentes mecánicos
- Acero laminado en caliente o alta resistencia previa confirmación
También puede buscarlo como
desbobinador enderezador 2 en 1 UL-C, desenrollador nivelador material grueso, enderezadora de bobina 4.5 mm, máquina 2 en 1 de 5 toneladas

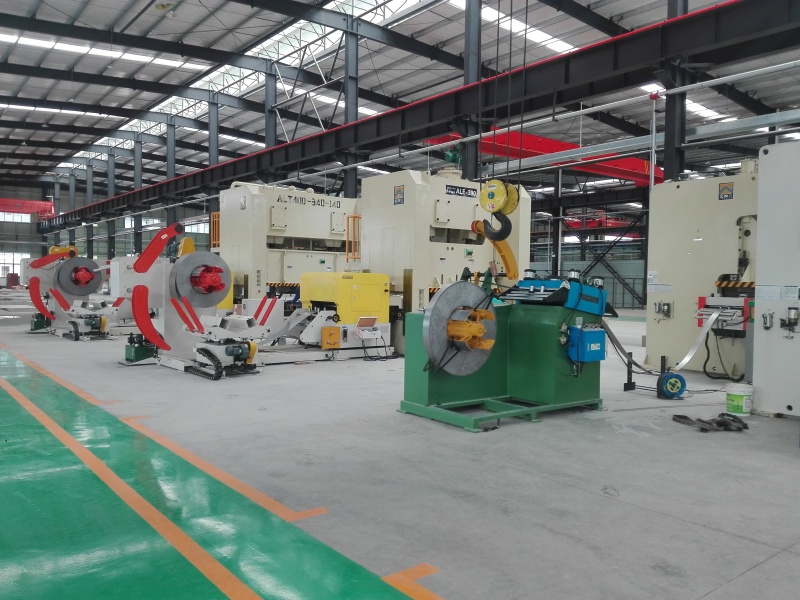

Aplicación en prensa
La UL-C prepara material medio y grueso para una línea modular
La instalación en fábrica muestra la máquina cargada y conectada al proceso posterior. Para cerrar el layout se revisan lazo, altura, alimentador, prensa, troquel y recorrido de mantenimiento como un conjunto.
- Confirmar distancia al alimentador
- Definir altura y sentido de trabajo
- Cruzar velocidad de línea con el proceso real
Comparación práctica
Lo que debe revisar antes de pedir precio
UL-C frente a UL
UL-C añade estructura y capacidad para 0.5-4.5 mm; UL cubre uso general hasta 3.2 mm.
UL-C frente a SHL
SHL incluye una ruta específica hasta 6 mm y más asistencia de entrada para placa gruesa.
UL-C frente a línea separada
La 2 en 1 ahorra espacio; una línea separada puede dar más libertad con bobinas y layout especiales.
Datos específicos para cotizar este equipo
- Material, grado, límite elástico o resistencia
- Espesor y ancho de cada producto
- Peso, ID y OD de bobina
- Método de carga y lado disponible
- Alimentador, prensa, paso y SPM
- Brazo, expansión, carro y ajuste requerido
- Layout, voltaje y destino
Precio por configuración
Precio y cotización de este equipo
HENLI no publica un precio fijo para 2 en 1 UL-C porque la configuración cambia según material, bobina, prensa, troquel, opciones, voltaje, embalaje y país de destino. Para comparar ofertas, primero hay que comparar la misma configuración técnica.
Rango de máquina
El ancho, espesor, peso de bobina, velocidad, paso y tipo de material pueden cambiar estructura, motor, control y accesorios.
Opciones necesarias
Carro de bobina, brazo presor, cabezal abrible, lubricación, cizalla, cortador de chatarra, sensores o protección superficial se agregan solo cuando el proceso lo necesita.
Integración de línea
La altura de alimentación, señal de prensa, espacio de instalación, dirección de entrada, espacio de mantenimiento y equipo anterior o posterior influyen en la propuesta.
Oferta comparable
Envíe por WhatsApp material, espesor, ancho, bobina, prensa, paso, SPM, fotos de pieza y espacio. Con esos datos se cotiza una configuración concreta.
FAQ
Preguntas frecuentes
¿UL-C puede procesar 800 mm de ancho a 4.5 mm?
No según la tabla publicada: UL-800C indica 450 mm de ancho máximo a 4.5 mm para la condición de referencia.
¿Cuál es la diferencia entre UL y UL-C?
UL es para uso general hasta 3.2 mm; UL-C refuerza estructura y amplía el rango a 4.5 mm con bobinas de mayor peso.
¿La expansión hidráulica es obligatoria?
La fuente la presenta como opción. Para bobinas pesadas suele ser recomendable, pero debe confirmarse con peso, ID y método de carga.
¿Por qué se necesita el brazo presor?
Ayuda a contener material grueso o elástico para evitar que la bobina se abra durante carga y enhebrado.
¿Qué información necesita HENLI para cotizar UL-C?
Material, resistencia, espesor, ancho, peso, ID/OD, alimentador, prensa, velocidad, método de carga, layout y opciones.
