Qué exige alimentar tira de leadframe sin aplastar features

Un leadframe no se comporta como una tira maciza. Es un portador: tiene rieles laterales que sostienen la pieza, patas que quedan sin apoyo y zonas plateadas que no admiten contacto. Si el equipo agarra donde no debe, aplasta features; si el guiado deforma el riel, se pierde el registro con los pilotos del troquel. Por eso la decisión empieza definiendo dónde puede tocar el equipo la tira, no comparando velocidades.

Límite de evidencia

Una fotografía genérica de alimentador de rodillos no constituye evidencia de leadframe. Esta guía describe qué debe definirse y verificarse; no sustituye los registros de configuración validada del proyecto. HENLI no declara resultados de cliente ni certificación de componente semiconductor. Las imágenes son escenas representativas de equipos HENLI.

Fuente oficial en inglés ↗
Paso 01 Ruta 01/05

Defina el portador antes que el equipo

Antes de seleccionar equipo deben quedar definidos los rieles portadores, las features grabadas o estampadas, y las áreas plateadas. Ese mapa es el que dice qué zonas pueden soportar contacto y cuáles no.

El riesgo específico es el aplastamiento de features: si los rodillos o las guías apoyan sobre patas sin soporte, la deformación aparece aunque el paso sea correcto y la máquina repita bien.

El material de rodillo, la presión y las zonas de contacto se eligen a partir de ese mapa. Es una decisión de especificación, no un ajuste posterior en puesta a punto.

Ubicar el leadframe dentro de la alimentación de paso corto

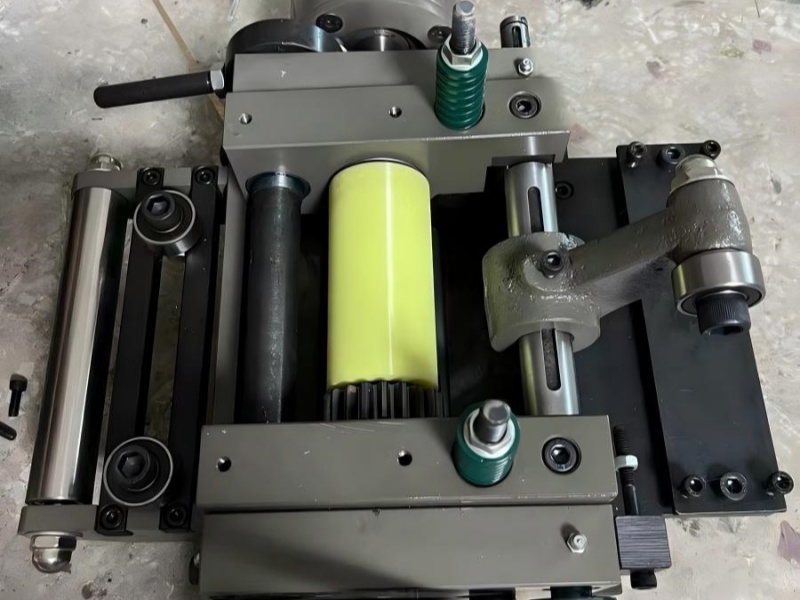

Rodillos de poliuretano para protección de superficie en alimentador de rodillos
El material del rodillo se elige desde el mapa de zonas plateadas, no desde el catálogo.Fuente ↗
Paso 02 Ruta 02/05

Guiado de baja distorsión y estabilidad del riel

El requisito es un guiado de baja distorsión: conducir la tira sin deformar los rieles portadores. Si el riel se deforma, el portador deja de presentar las features en la posición esperada.

La estabilidad del portador se verifica midiendo la deformación del riel, no observando si la tira avanza. Una tira que avanza puede estar llegando deformada al troquel.

Ese control es lo que sostiene la coplanaridad de las patas y el criterio de deformación acordado para el componente.

Paso 03 Ruta 03/05

Registro de piloto y tolerancia acumulada

El sistema debe coordinar el registro de piloto con el troquel progresivo. La acción de piloto se verifica en su secuencia: momento de liberación y de nuevo apriete dentro del ciclo.

Los criterios de exactitud de paso y de tolerancia acumulada se establecen desde el inicio. En un portador con muchas estaciones, el error acumulado desplaza las features del extremo aunque cada avance individual sea correcto.

Si la liberación no ocurre a tiempo, el piloto trabaja contra la tira sujeta y puede deformar precisamente las zonas que se intentaba proteger.

Ajustar liberación y nuevo apriete dentro del ciclo

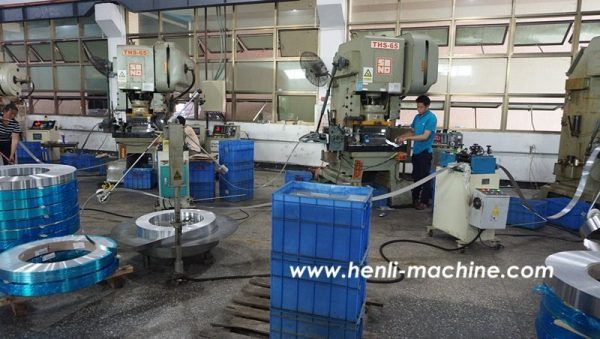

Línea de alimentación de alta velocidad para material delgado de precisión
En portadores con muchas estaciones, la tolerancia acumulada pesa más que el paso individual.Fuente ↗
Paso 04 Ruta 04/05

Cuatro puertas de verificación

Prueba de contacto: inspeccionar las zonas marcadas sobre material real. Estabilidad del portador: medir la deformación del riel. Acción de piloto: comprobar los tiempos de liberación y nuevo apriete. Aceptación superficial: inspeccionar plateado y features por el método definido.

La primera puerta es la que más se omite. Una corrida que produce piezas dimensionalmente correctas puede estar dejando marca en zonas plateadas que solo se detecta con inspección dirigida.

El método de inspección se acuerda antes de la corrida, no se improvisa al ver el resultado.

Paso 05 Ruta 05/05

Qué no demuestra una fotografía de equipo

Una imagen genérica de alimentador de rodillos no es evidencia de leadframe. Las fotos de equipo no pueden sustituir los registros de configuración validada del proyecto.

La evidencia útil es la que se generó con su portador, su material y su troquel: zonas marcadas inspeccionadas, deformación de riel medida, tiempos registrados y aceptación superficial documentada.

Pedir esos cuatro registros convierte una propuesta comercial en algo comparable entre proveedores.

Pedir evidencia comparable antes de decidir

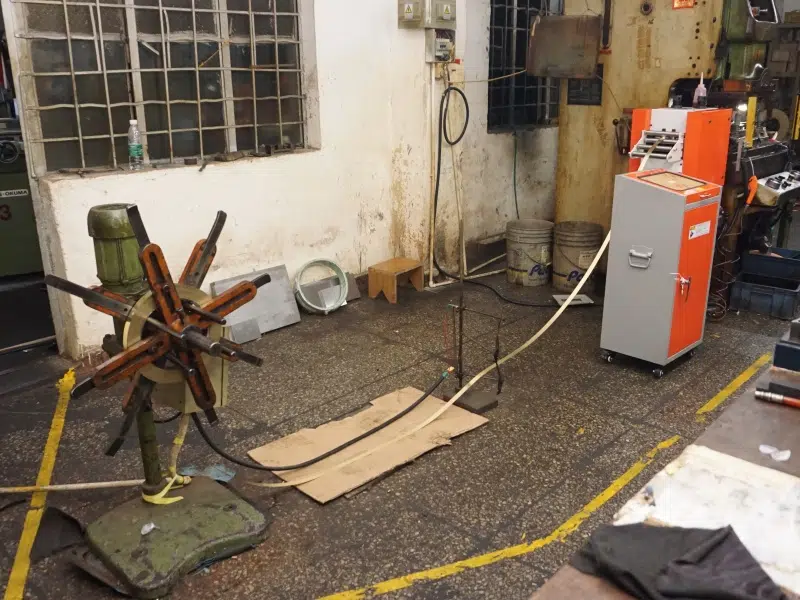

Equipos que intervienen en esta guía

Datos que conviene reunir antes de pedir apoyo

  • Mapa del portador: rieles, features y áreas plateadas
  • Zonas de contacto permitidas y prohibidas
  • Material de rodillo y control de presión requerido
  • Progresión del troquel, pilotos y paso
  • Criterio de coplanaridad y deformación de patas
  • Tolerancia acumulada a lo largo del portador
  • Método de inspección de plateado y features
Abrir RFQ directo

Preguntas frecuentes

¿Por qué no basta con elegir un alimentador rápido?

Porque el riesgo principal no es la velocidad sino el contacto. Si el equipo apoya sobre patas sin soporte o sobre zonas plateadas, deforma o marca el portador aunque el paso sea correcto.

¿Qué se define antes de seleccionar equipo?

Los rieles portadores, las features grabadas o estampadas y las áreas plateadas. Ese mapa determina material de rodillo, presión y zonas de contacto permitidas.

¿Cómo se comprueba la estabilidad del portador?

Midiendo la deformación del riel, no observando si la tira avanza. Una tira que avanza puede estar llegando deformada a la entrada del troquel.

¿Qué pasa si la liberación llega tarde?

El piloto trabaja contra la tira sujeta y puede deformar justamente las zonas que se busca proteger. Por eso se verifica el momento de liberación y de nuevo apriete.

¿Sirve una foto de la máquina como evidencia?

No. Una fotografía genérica de alimentador no es evidencia de leadframe. Lo que vale son los registros de contacto, deformación de riel, tiempos y aceptación superficial de su proyecto.
