Selección de enderezadoras y niveladoras HENLI
Enderezadoras y niveladoras de lámina y bobina
Compare enderezadoras estándar y pesadas, niveladoras de precisión y niveladoras tipo S y U para líneas de alta velocidad. El defecto, el material y la configuración de la línea importan tanto como el espesor.
Objetivo de la nivelación Corregir el material sin dañarlo y entregar la planitud que exige la pieza.
Función dentro del proceso
¿Qué diferencia hay entre enderezar y nivelar?
Enderezar
Corregir la curvatura residual de la bobina para que la tira llegue estable al alimentador, a la prensa o a la cizalla. En fichas técnicas en inglés suele aparecer como coil straightener.
Nivelar con precisión
Corregir ondas y tensiones residuales, proteger el acabado superficial y alcanzar tolerancias de planitud más estrictas en tiras, láminas o piezas.
Trabajar a alta velocidad
Mantener una reserva de tira que desacople la niveladora de la alimentación de la prensa mediante un lazo en S o en U.
Guía rápida de selección
Tres escenarios para elegir entre ocho equipos de enderezado y nivelación
Empiece por el problema que necesita corregir. Luego confirme el material, el defecto de planitud, el acabado superficial, el modo de alimentación, la velocidad y el espacio disponible.
Curvatura de bobina
TL o BTL para corregir la curvatura de la bobina antes del siguiente equipo
Las series TL y BTL son enderezadoras independientes que se instalan antes del alimentador, la prensa, la cizalla o una línea de corte a longitud. La elección depende del espesor y el ancho, pero también de la resistencia del material, la recuperación elástica, la fuerza de tracción y la rigidez necesaria.

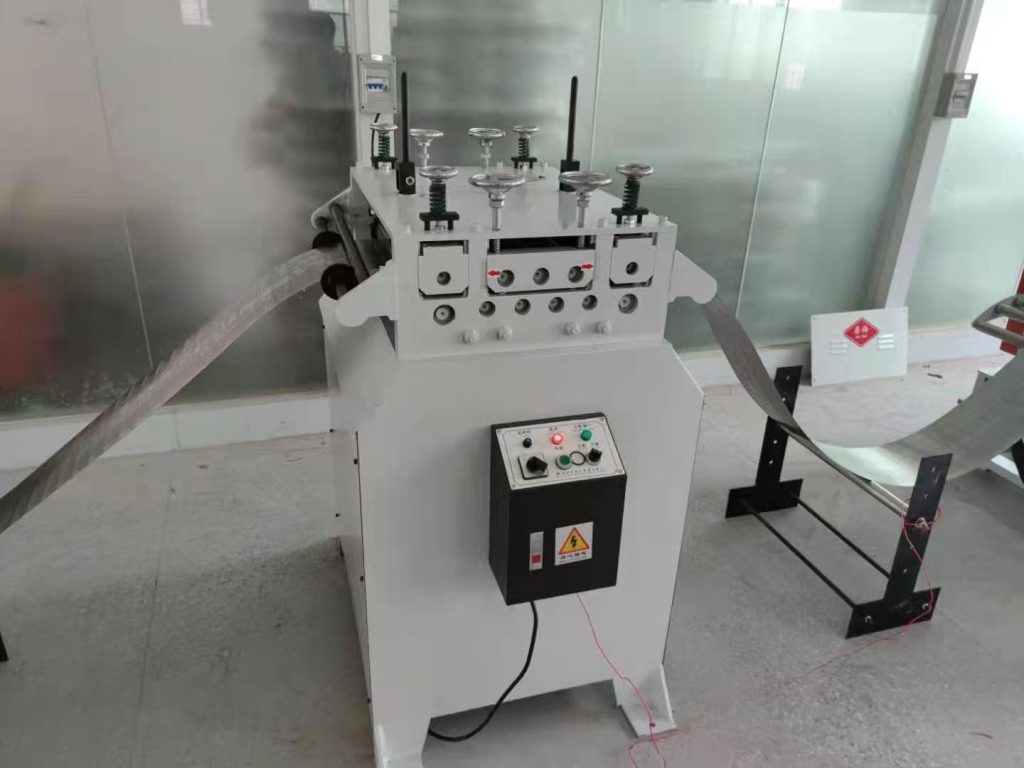

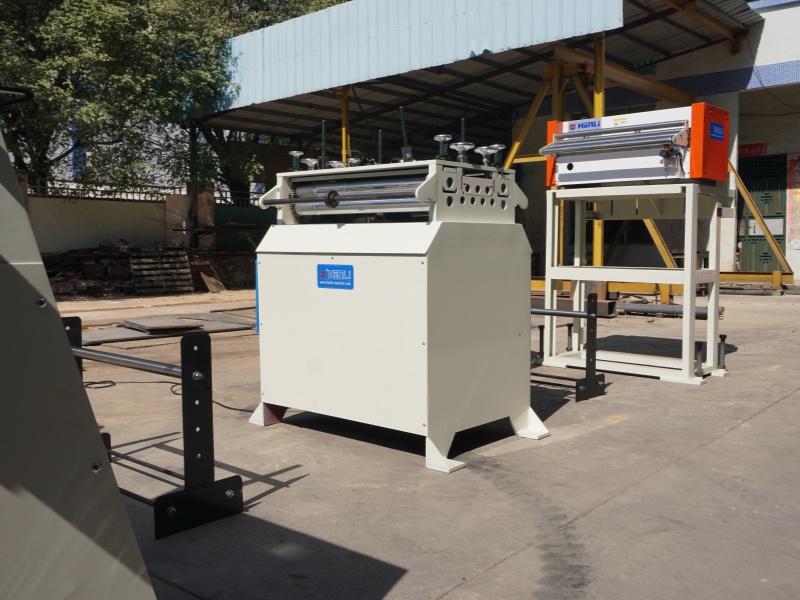

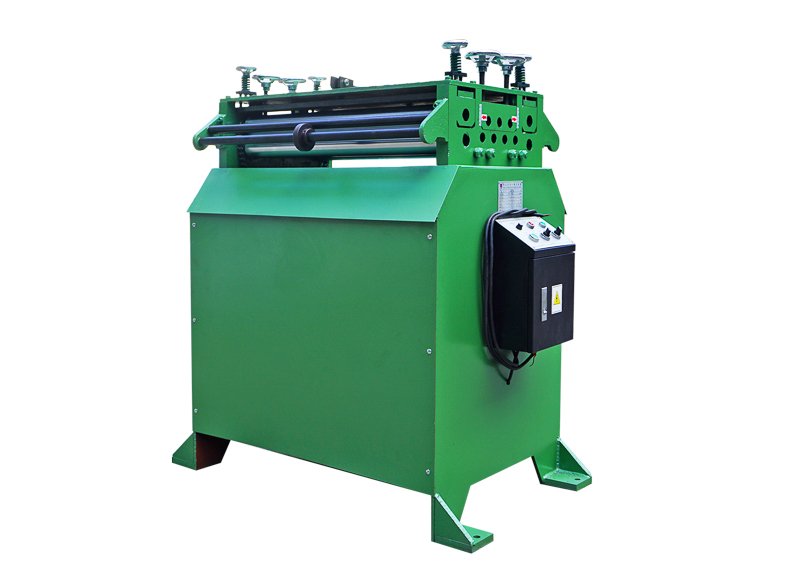

Serie TL / TL-A
Enderezadora TL de bobina metálica
0,35–3,2 mm · anchos de 150 a 1600 mm según modelo
- Conviene para
- Estampado general y líneas que necesitan un enderezado estable y de menor costo antes del alimentador.
- Diferencia clave
- La TL estándar utiliza 7 rodillos. La versión TL-A se considera cuando hace falta mayor potencia o margen de espesor, siempre dentro de la capacidad del modelo seleccionado.
- Confirme primero
- Material, espesor × ancho, curvatura, altura de línea y equipo posterior.

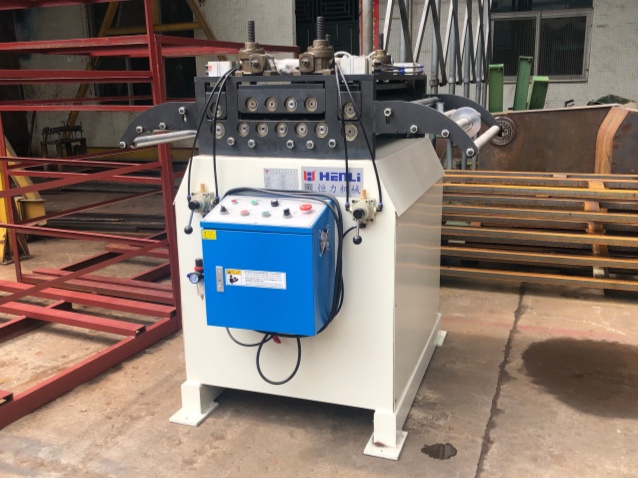

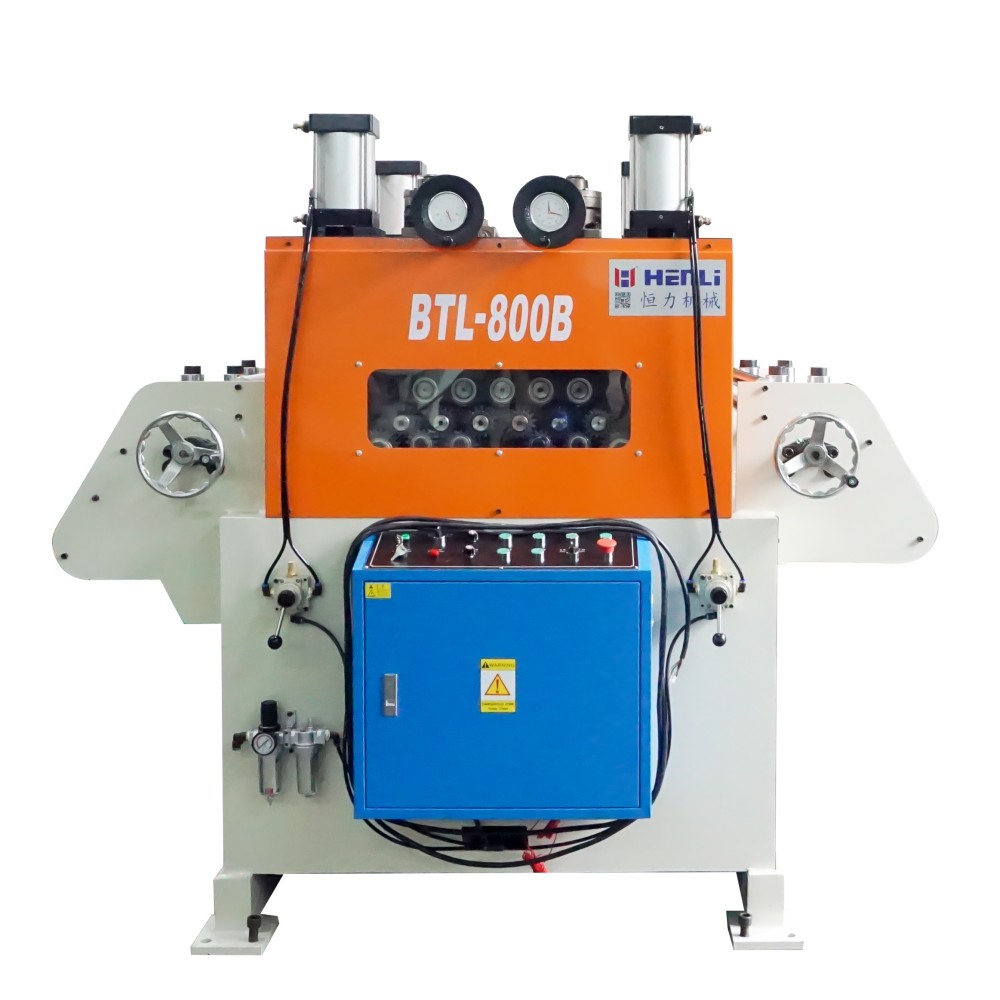

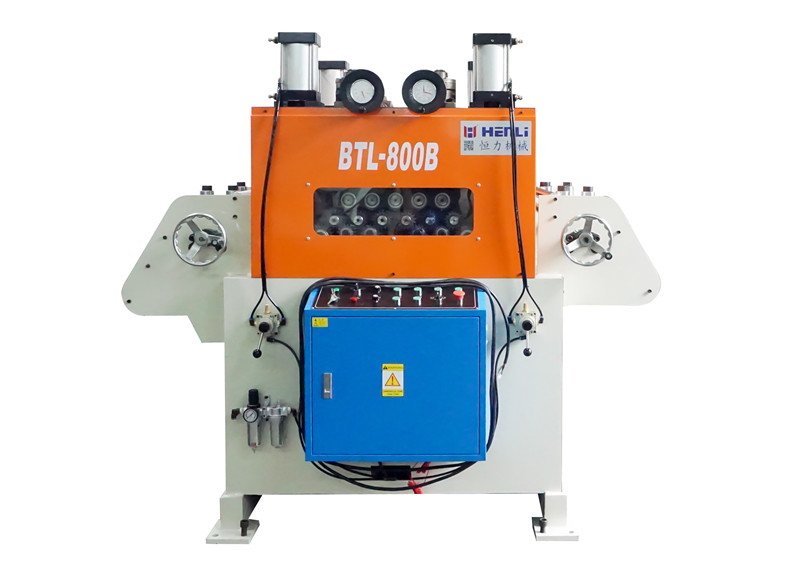

Serie BTL
Enderezadora pesada BTL
0,5–6,0 mm · anchos de 200 a 1800 mm según proyecto
- Conviene para
- Material más grueso, ancho o resistente; líneas de corte a longitud y aplicaciones en las que una TL no ofrece suficiente rigidez o fuerza.
- Diferencia clave
- Bastidor y accionamiento reforzados, con mayor capacidad de nivelación para cargas pesadas.
- Confirme primero
- Límite elástico, espesor × ancho, defecto, tracción requerida y espacio.
Planitud de precisión
Nivelación de precisión para lámina fina, piezas pequeñas o superficies sensibles
La selección cambia según la tolerancia de planitud, el espesor, la protección del acabado, el modo de alimentación y el tamaño de la pieza. Una lámina cortada, una tira ultradelgada y una pieza pequeña requieren configuraciones distintas.

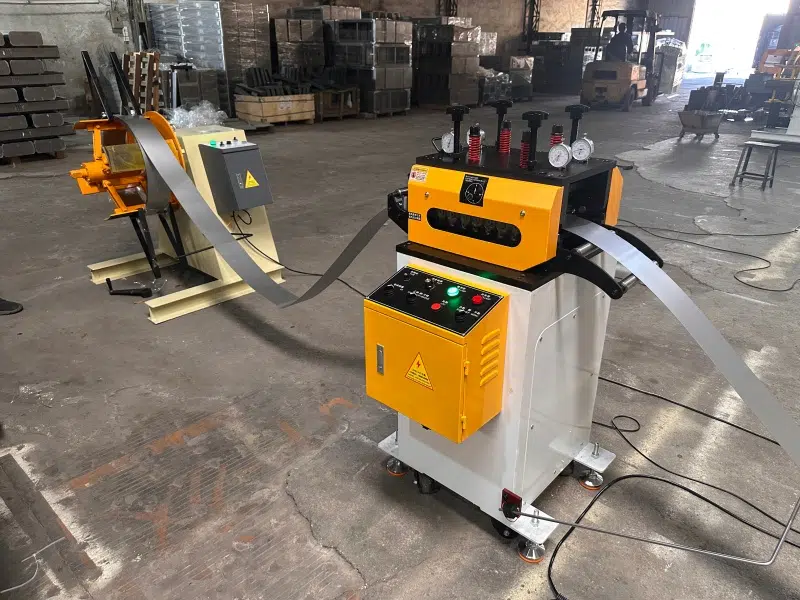

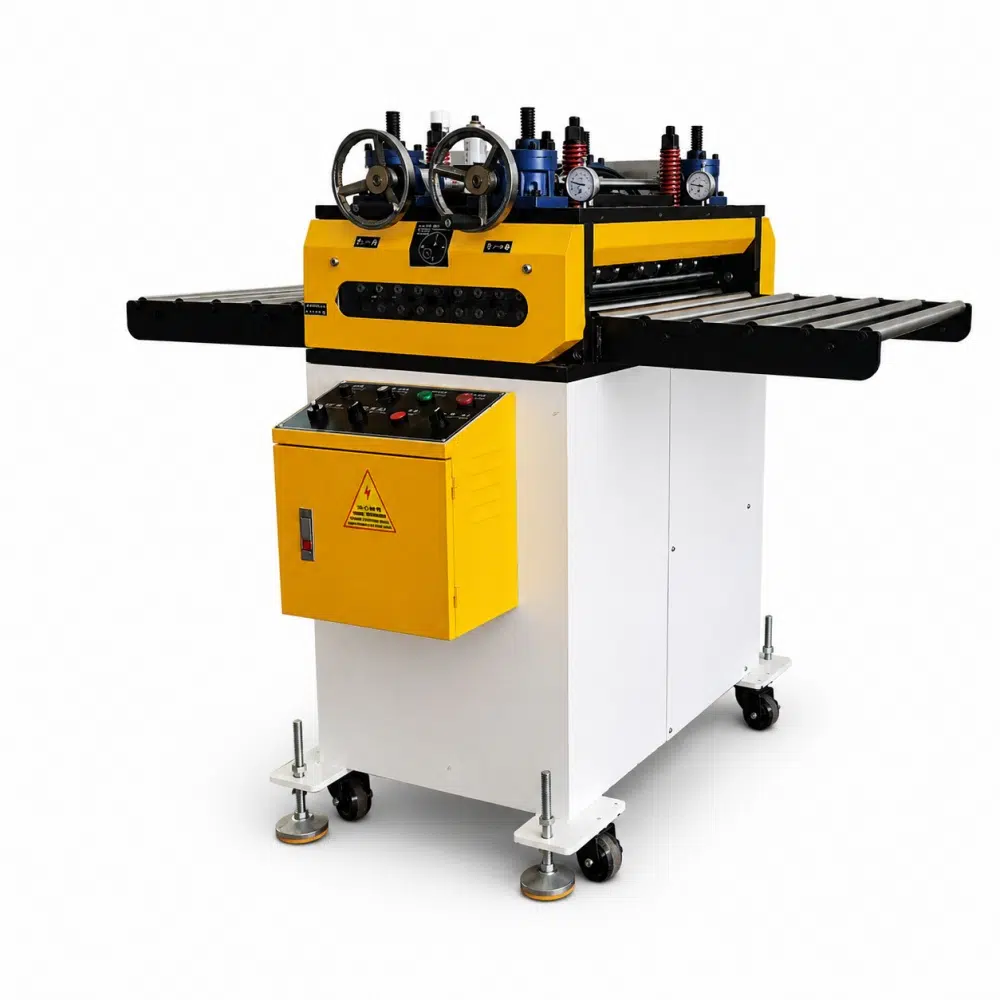

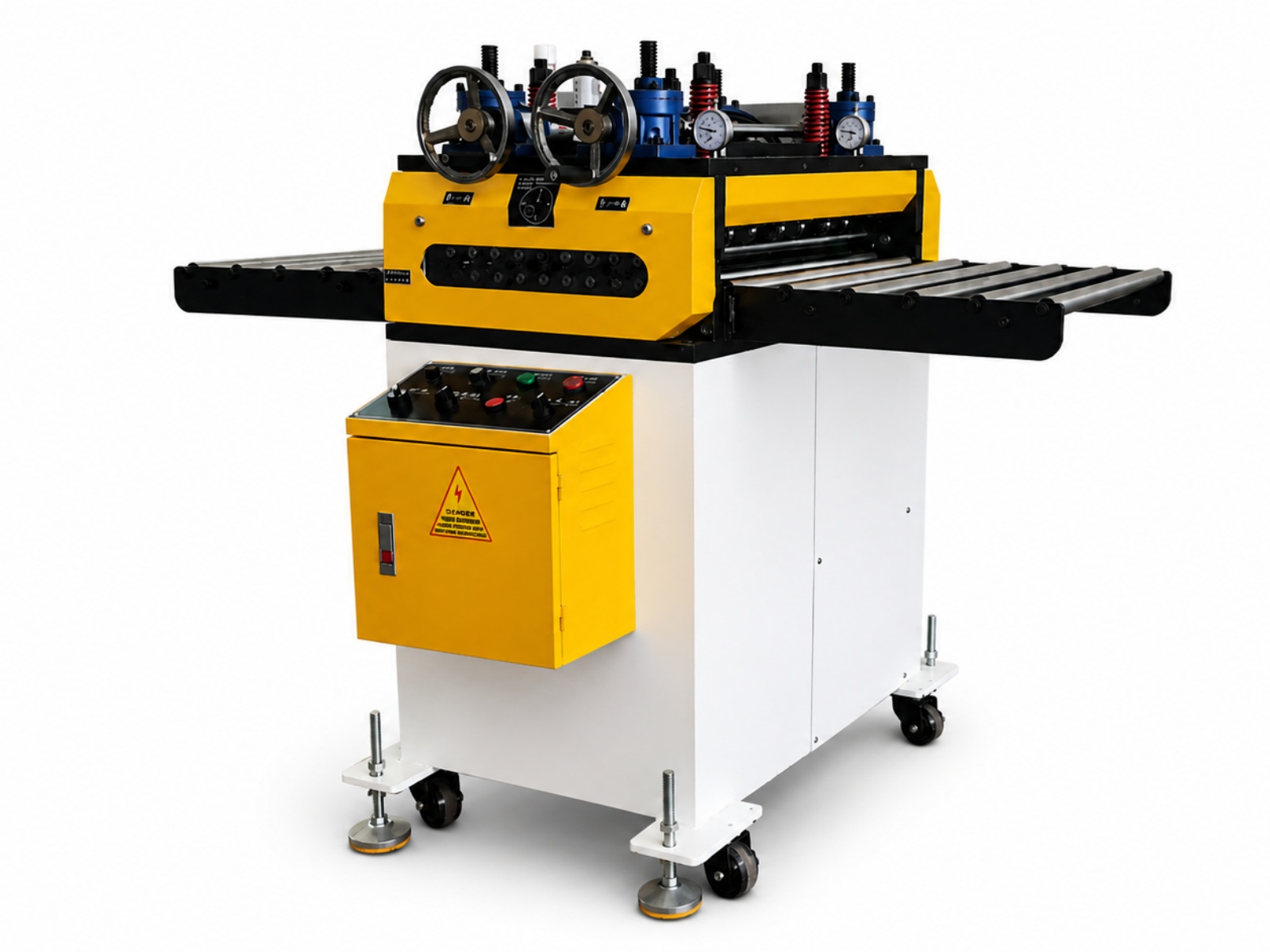

Familia de precisión SSL
Niveladora de precisión para lámina y bobina
Rango total de la familia: 0,03–6,0 mm; cada modelo cubre una parte de ese intervalo
- Conviene para
- Líneas que procesan tira de bobina o lámina cortada, necesitan una planitud definida y deben proteger el acabado superficial.
- Diferencia clave
- La familia SSL reúne configuraciones de precisión para distintos espesores. Compare con DSL para dos etapas, con 6-Hi para tira ultradelgada o sensible y con DPL para piezas pequeñas por lotes.
- Confirme primero
- Defecto y tolerancia de planitud, espesor, ancho, acabado superficial y modo de alimentación.

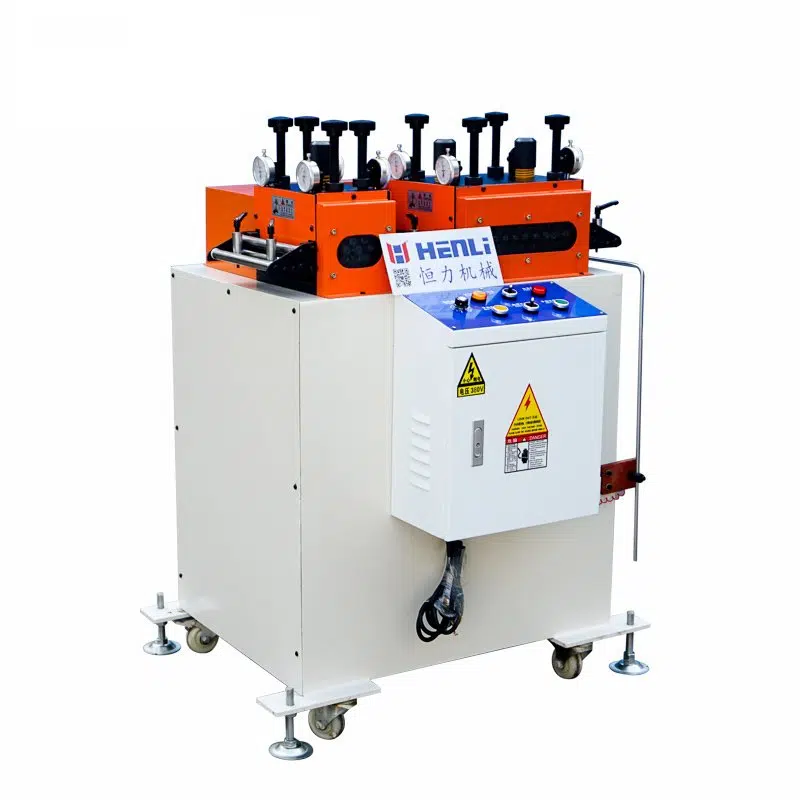

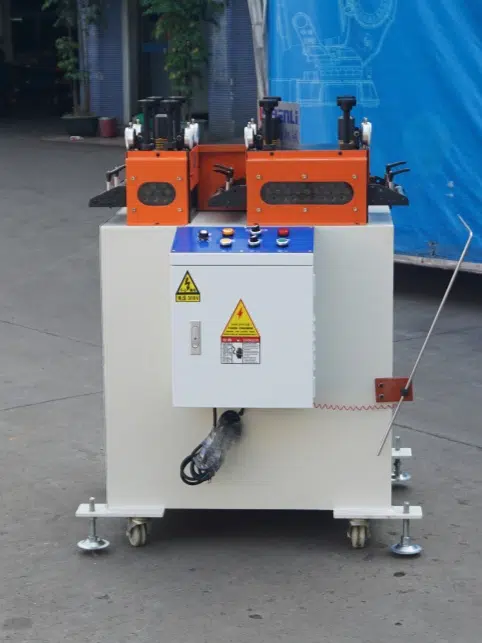

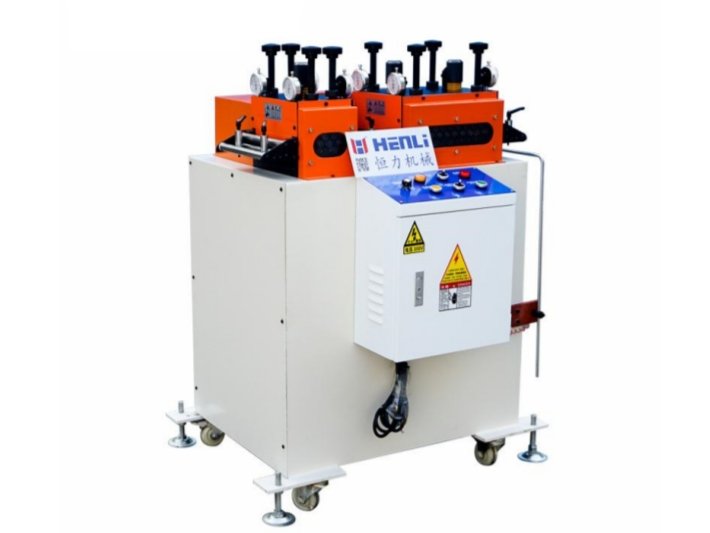

DSL-100 / 200 / 300 / 400
Niveladora de doble etapa DSL
0,1–0,6 mm · hasta 400 mm de ancho
- Conviene para
- Tira o lámina delgada que necesita corrección inicial y ajuste fino en una misma máquina.
- Diferencia clave
- La primera etapa corrige la deformación principal y la segunda realiza el ajuste fino de planitud.
- Confirme primero
- Planitud requerida, alimentación desde bobina o por lámina, acabado superficial y equipo posterior.

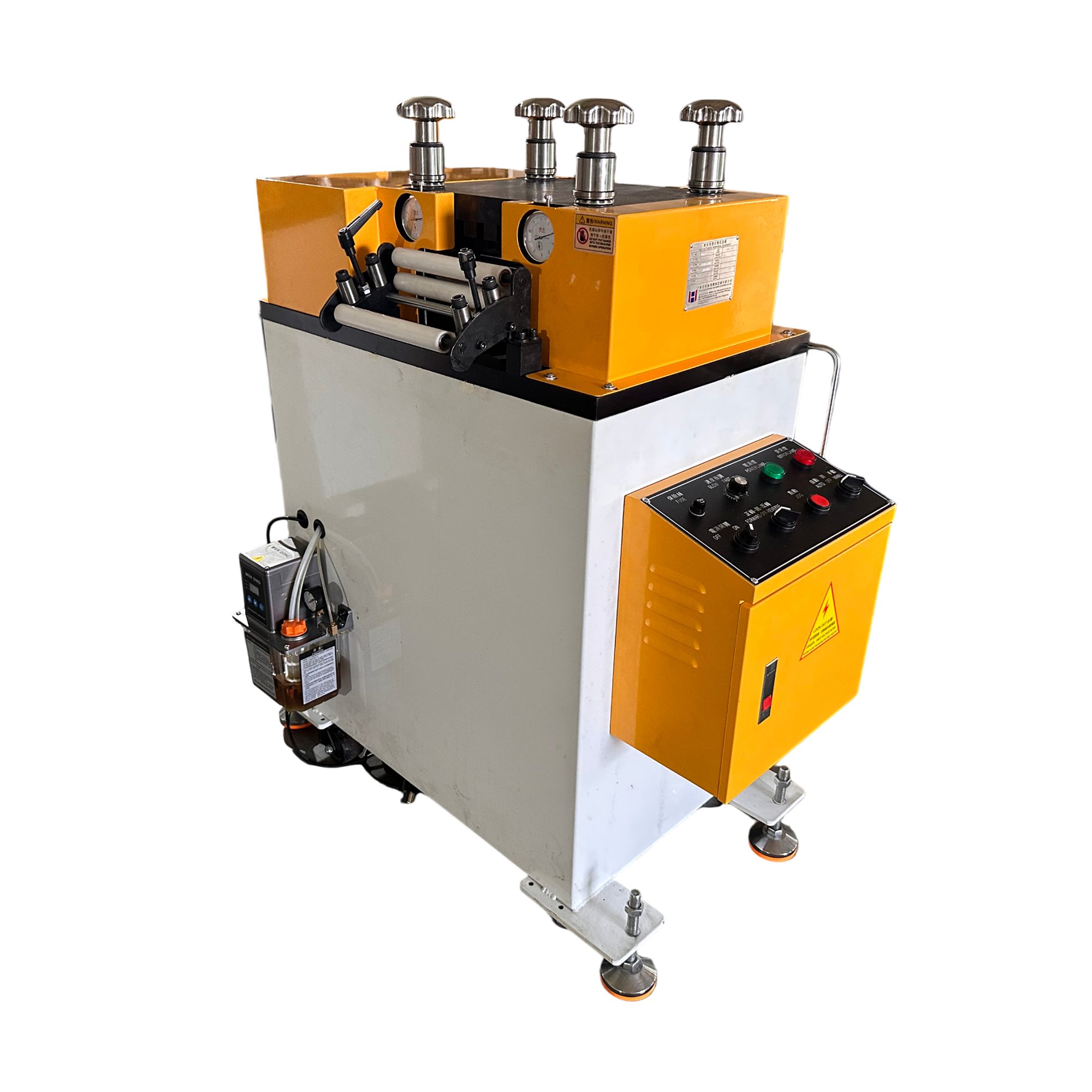

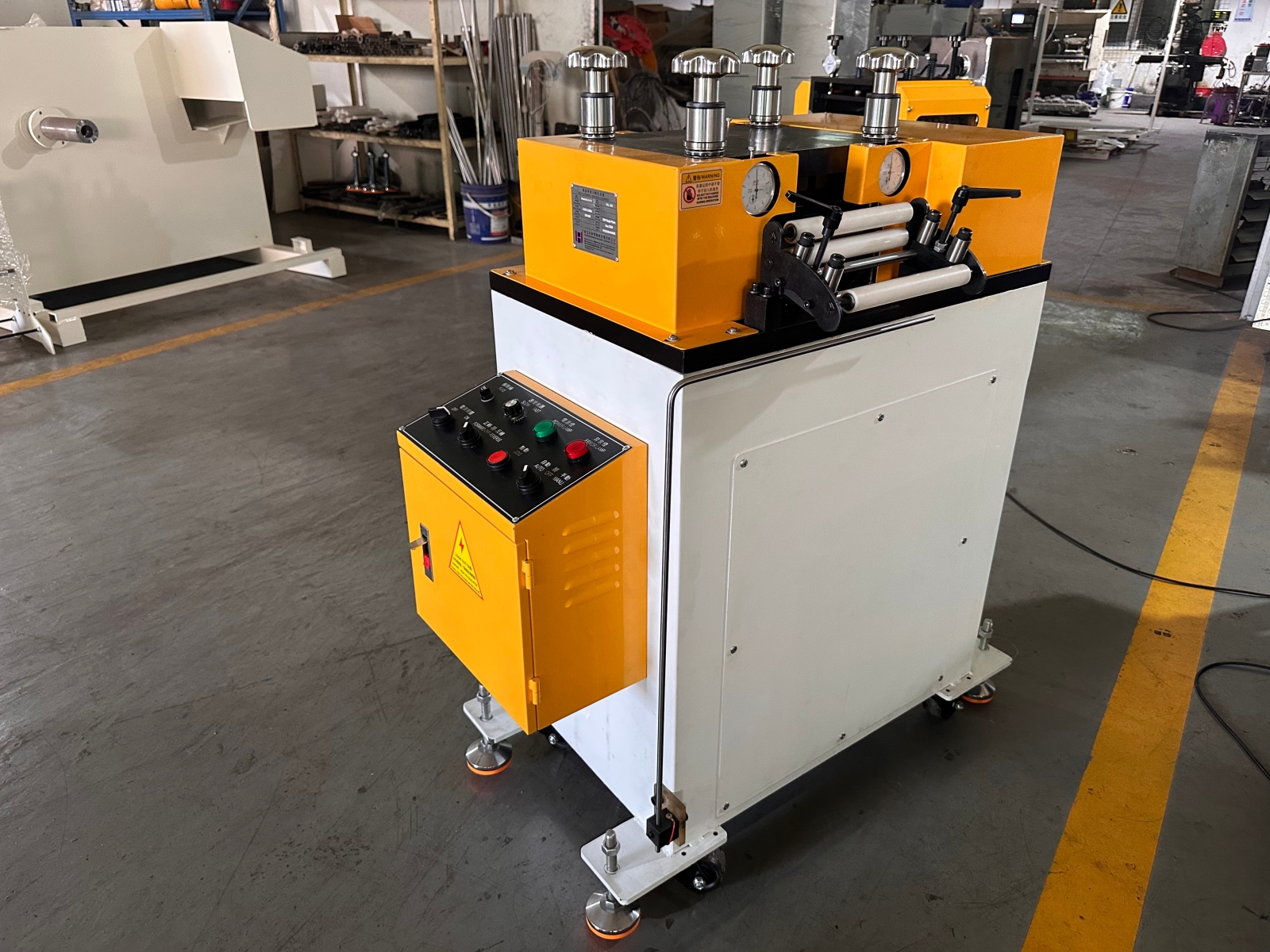

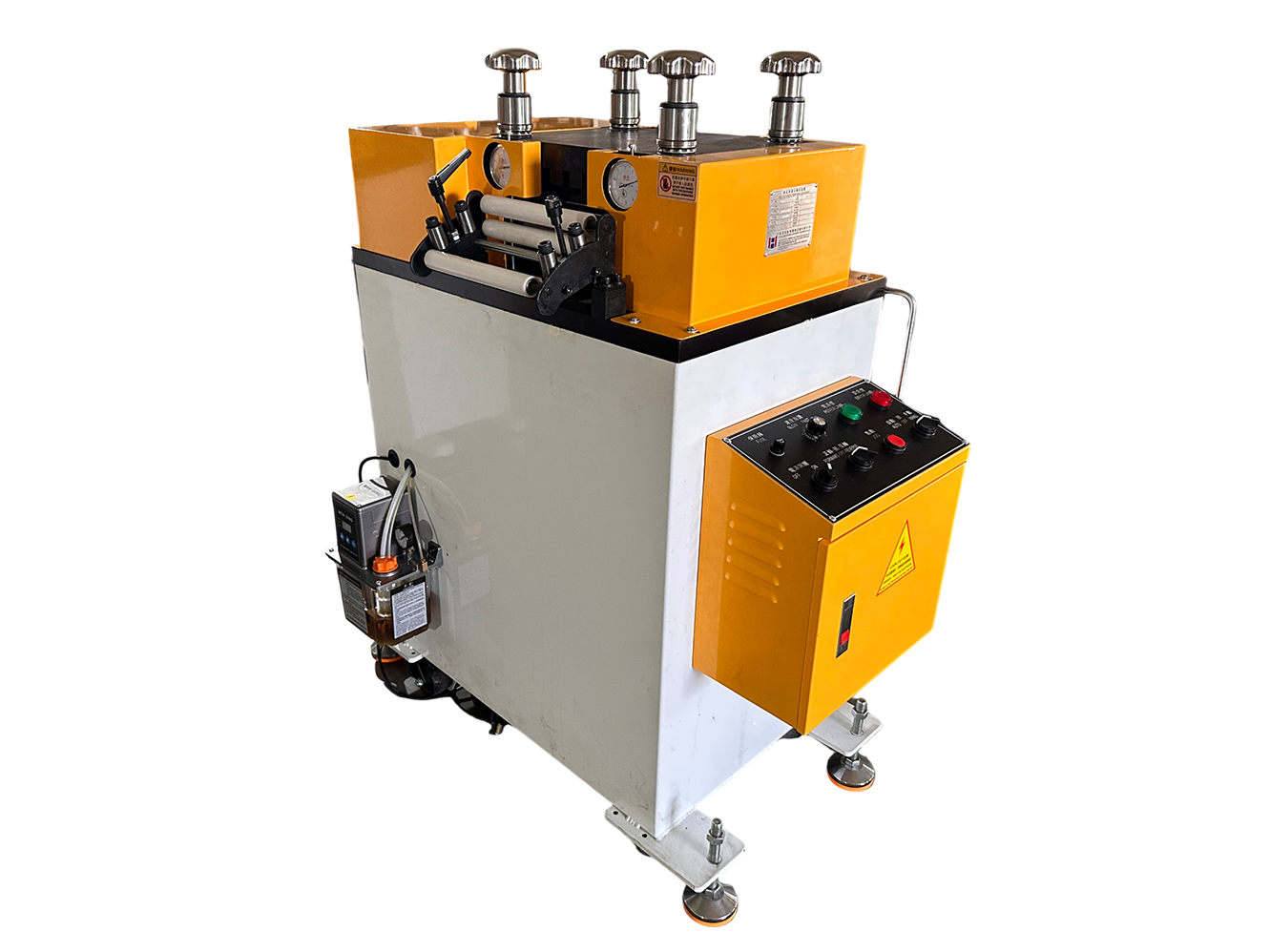

Estructura 6-Hi
Niveladora 6-Hi para tira delgada
0,03–0,3 mm · anchos de referencia 200 / 300 / 400 mm
- Conviene para
- Tira ultradelgada de cobre, aluminio, acero inoxidable o material recubierto o de superficie sensible, incluida la tira para terminales y conectores.
- Diferencia clave
- Los rodillos de trabajo pequeños y los apoyos adicionales reducen la flexión y ayudan a distribuir la presión de manera uniforme.
- Confirme primero
- Espesor real, acabado, riesgo de marcas, ancho, tensión de entrada y limpieza.

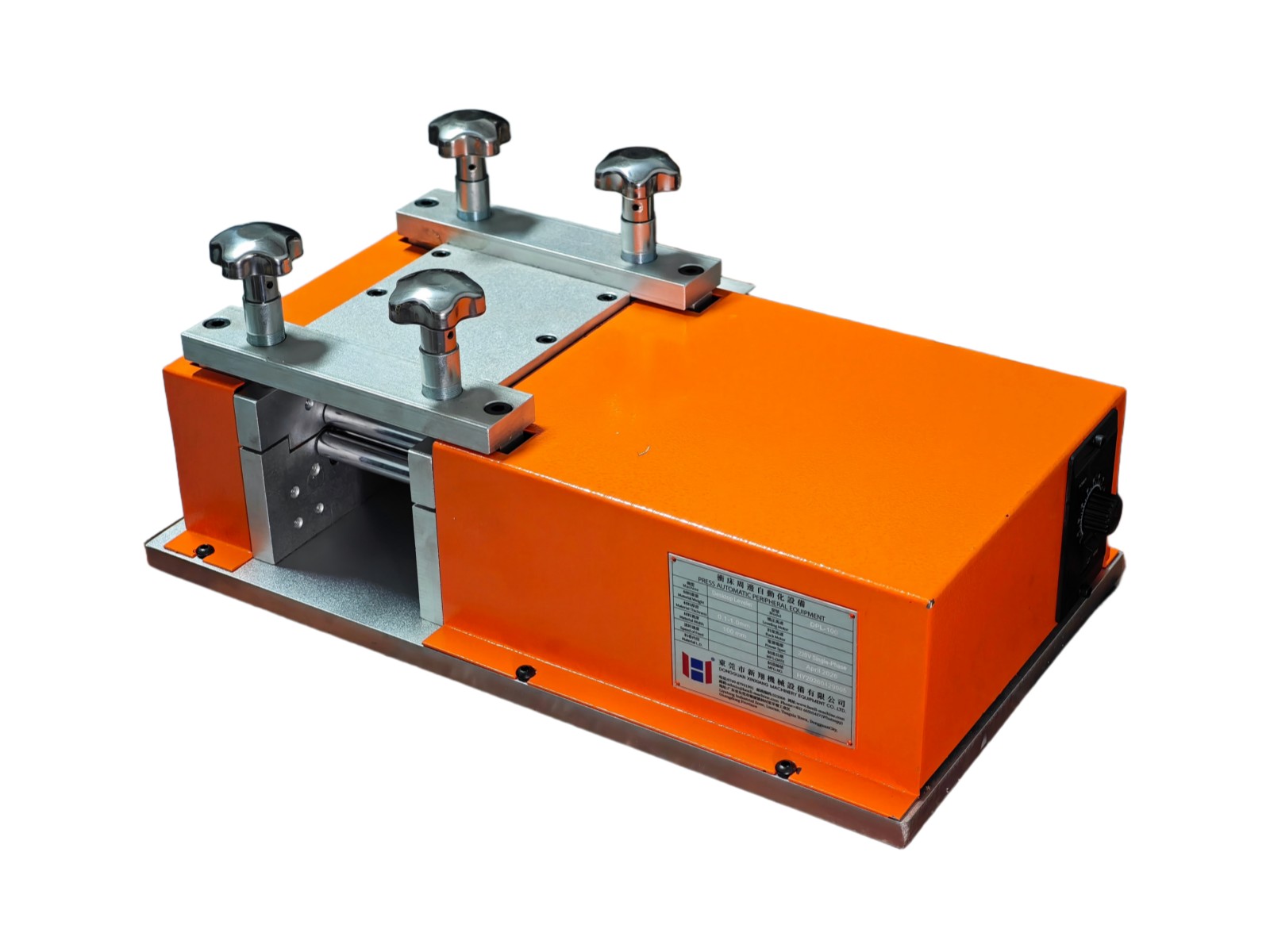

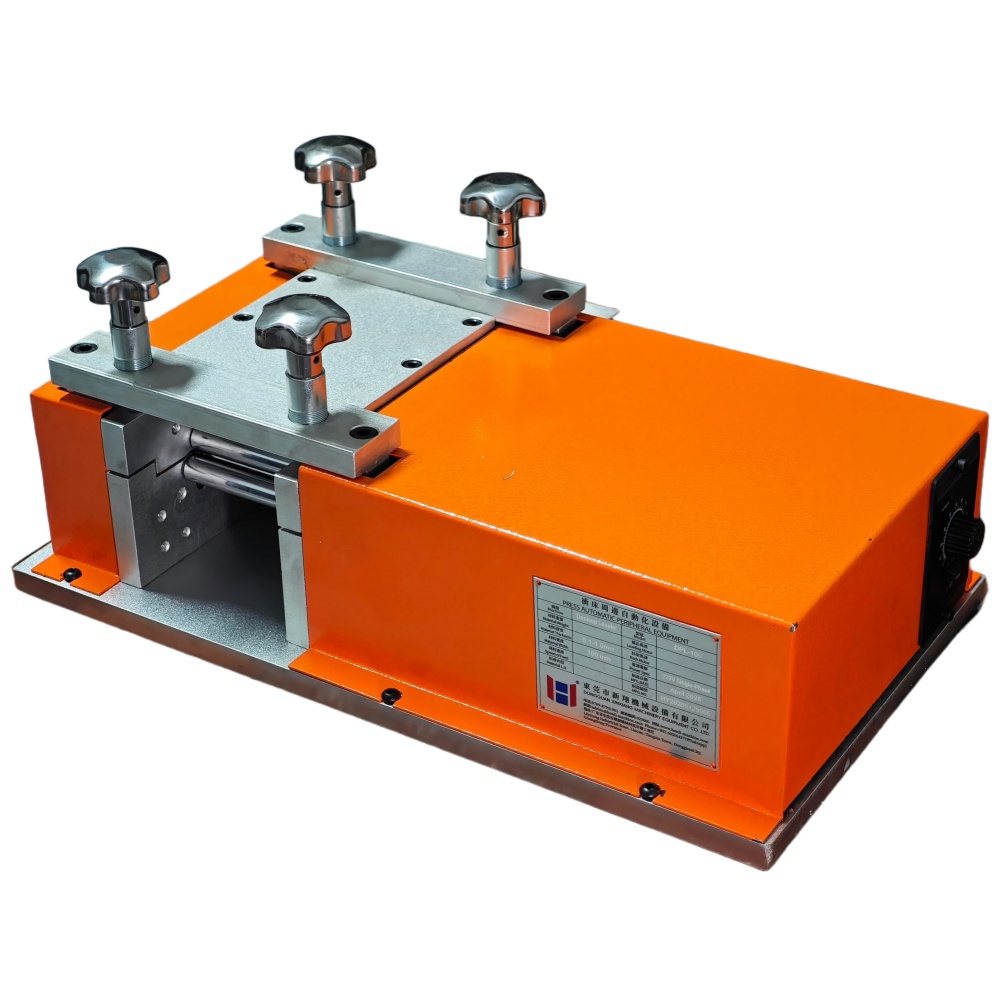

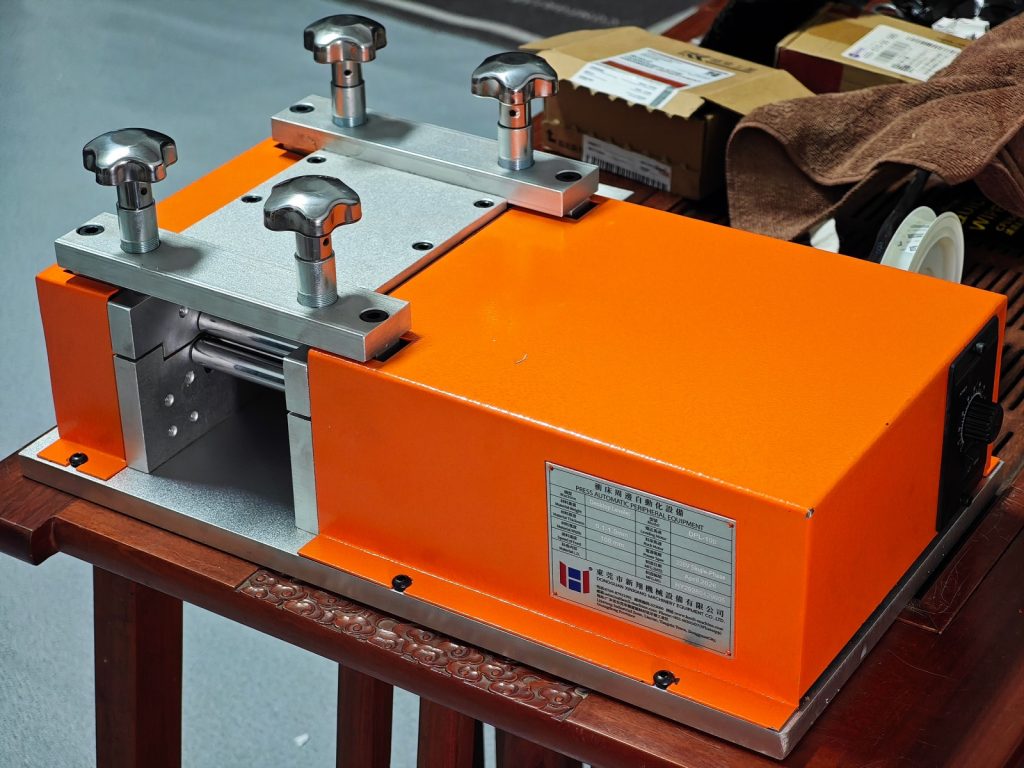

DPL-100 / DPL-200
Niveladora compacta de precisión DPL
0,08–1,0 mm · hasta 100 o 200 mm según modelo
- Conviene para
- Piezas pequeñas, muestras y láminas cortadas procesadas por lotes, sin necesidad de una línea completa de bobina.
- Diferencia clave
- Equipo compacto de mesa para nivelar piezas y tiras pequeñas; no está diseñado para manejar bobinas pesadas.
- Confirme primero
- Tamaño y forma de pieza, espesor, lote, tolerancia y posibilidad de prueba con muestra.
Alta velocidad
Niveladoras S y U para líneas que necesitan una reserva de tira
Las niveladoras tipo S y U no se eligen solo por los golpes por minuto (SPM). También debe confirmar el material, el alimentador, el espacio disponible, la reserva necesaria y el acceso del operador para supervisar el lazo.

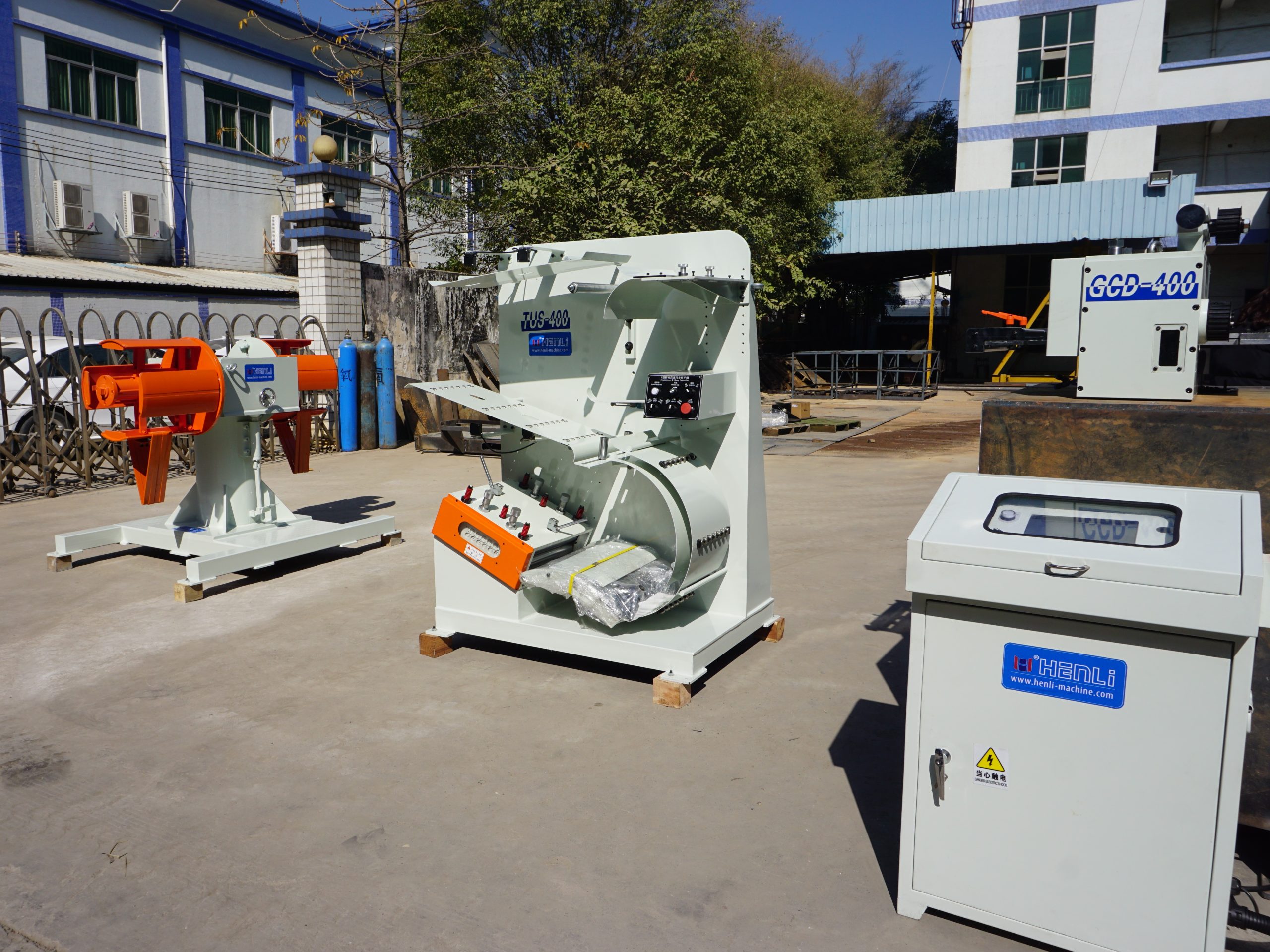

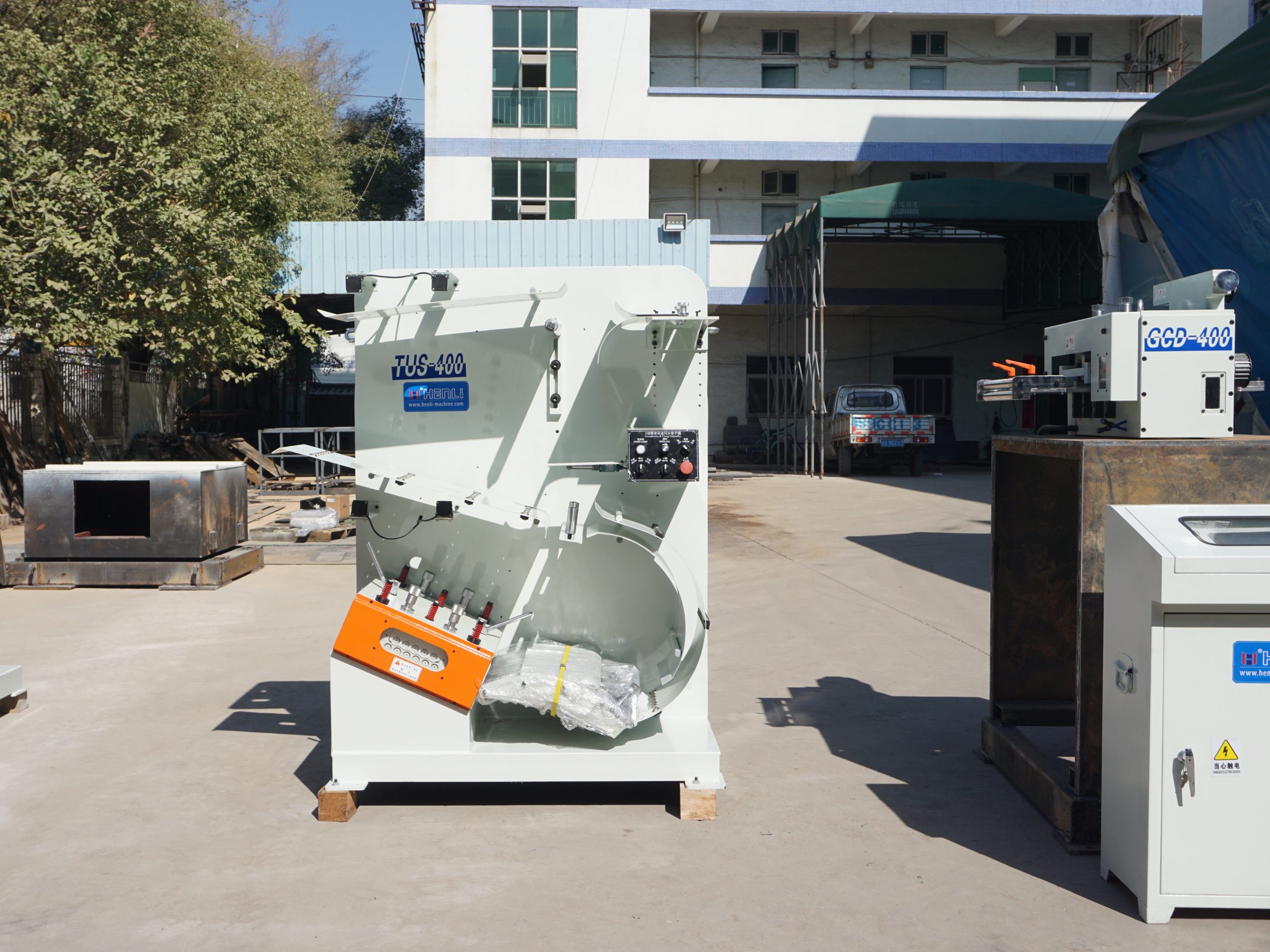

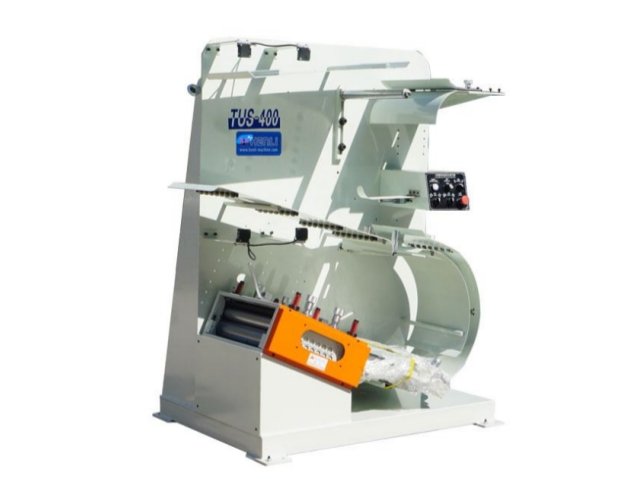

TUS-200 / 300 / 400
Niveladora tipo S de alta velocidad
0,1–1,0 mm · hasta 400 mm · hasta 60 m/min
- Conviene para
- Líneas de estampado de laminaciones para estatores, rotores y núcleos de transformador que necesitan una reserva compacta de tira.
- Diferencia clave
- Integra un lazo en S para desacoplar la salida de la niveladora de la alimentación de la prensa.
- Confirme primero
- SPM, paso, reserva necesaria, alimentador, sentido de línea y altura disponible.

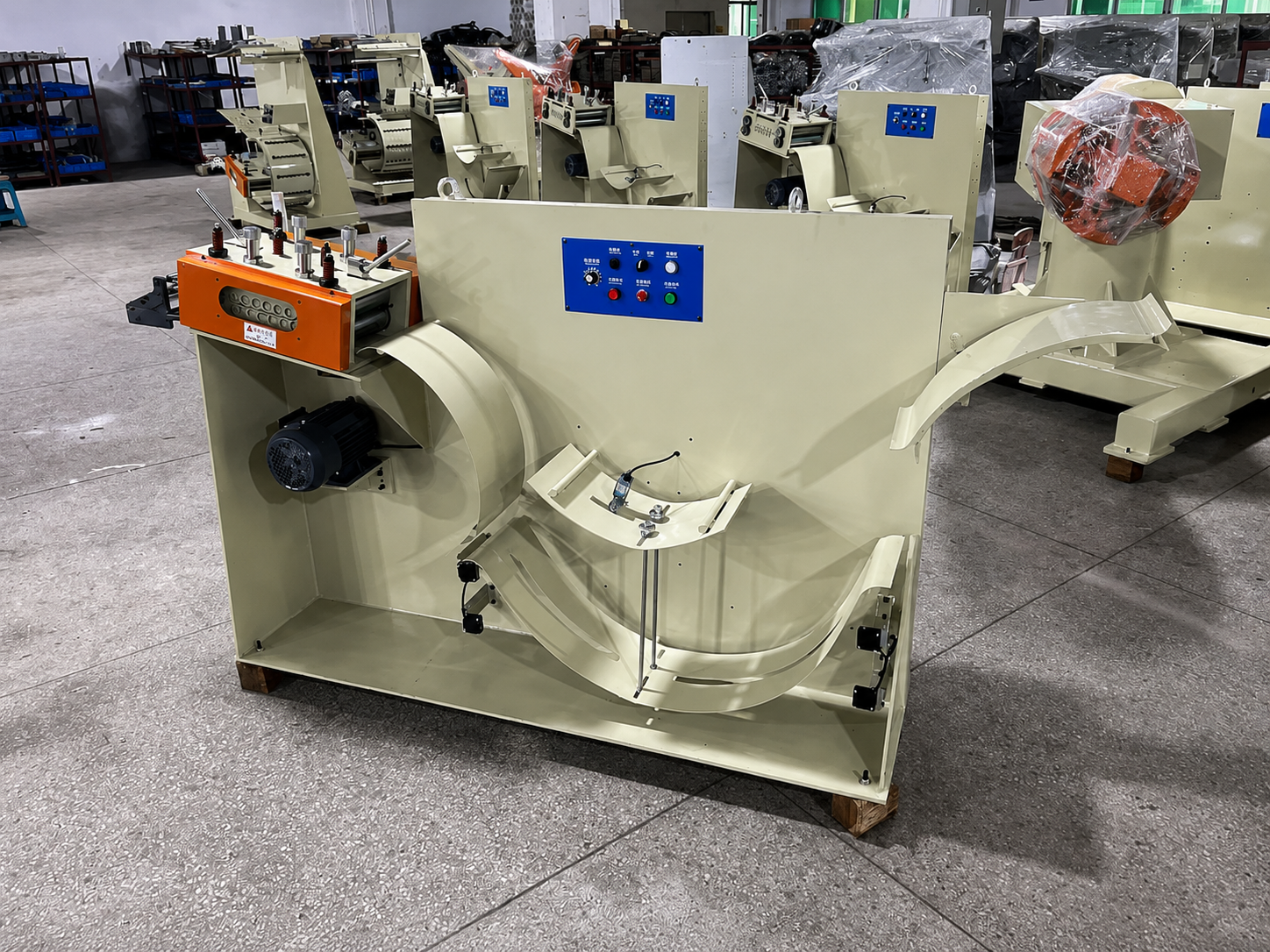

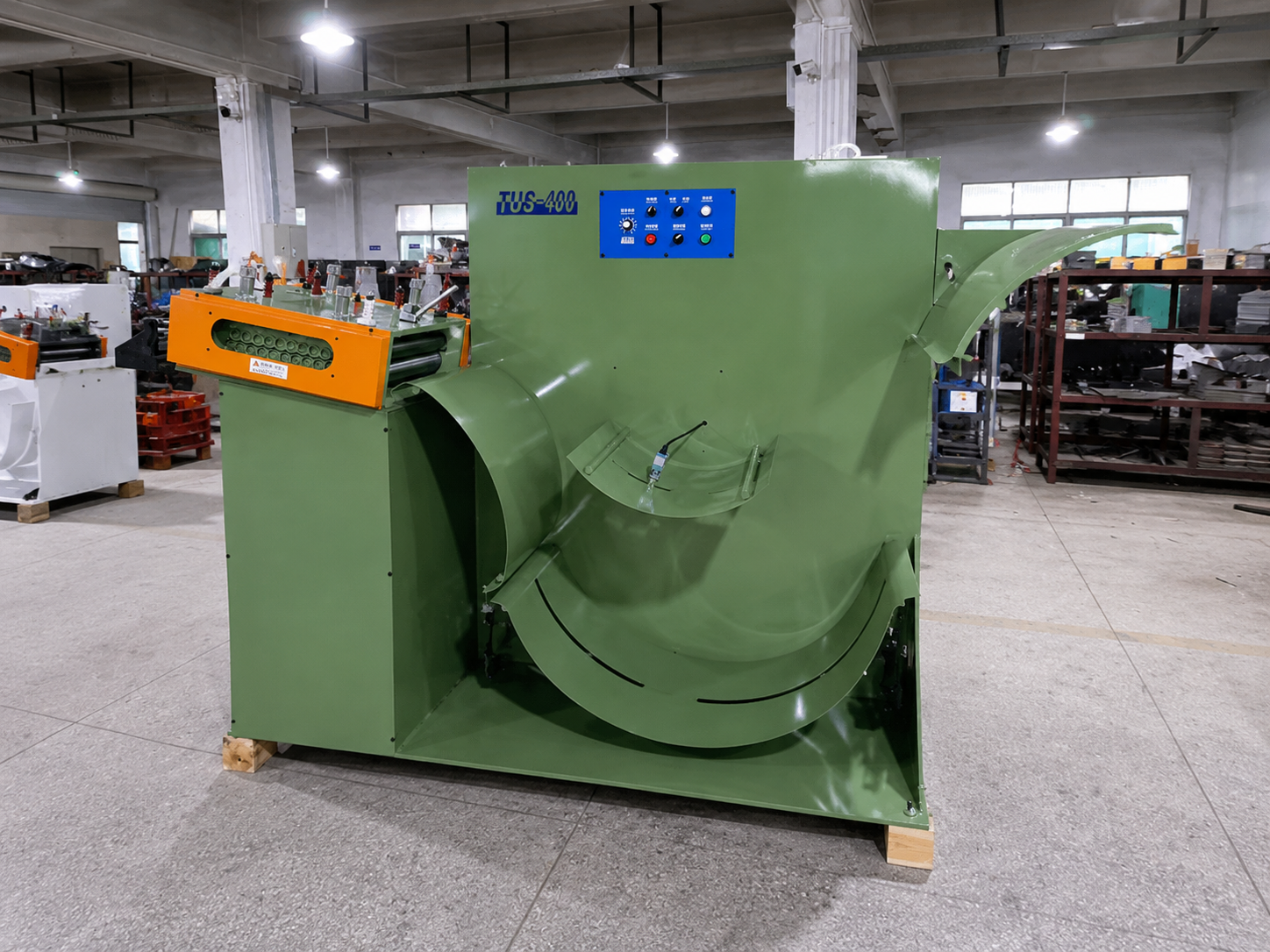

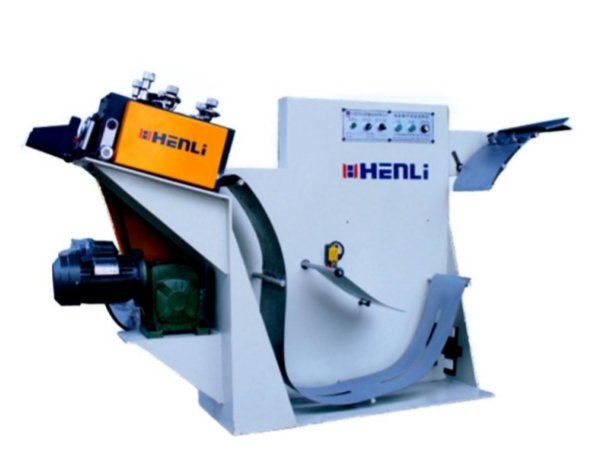

JMU-200 / 300 / 400
Niveladora tipo U de alta velocidad
0,1–1,0 mm · hasta 400 mm · hasta 45 m/min
- Conviene para
- Líneas de laminaciones para núcleos de motor o transformador que requieren un lazo en U visible y de fácil acceso.
- Diferencia clave
- La trayectoria en U facilita observar y controlar la reserva antes del alimentador o la prensa.
- Confirme primero
- Material, SPM, sensores, profundidad de lazo, acceso del operador y disposición de la línea.
Datos para seleccionar la máquina
Seis factores que debe evaluar en conjunto
Una tira puede ser delgada y ancha, tener un acabado sensible, alta resistencia y trabajar a gran velocidad. Todos esos factores influyen en la selección.
Material y resistencia
La capacidad depende de la combinación de grado, límite elástico, espesor y ancho. El espesor máximo publicado no siempre admite también el ancho máximo.
Defecto y planitud objetivo
La curvatura residual de la bobina, el arco transversal, las ondas de borde, el abombamiento central y las tensiones residuales requieren ajustes y estructuras diferentes.
Superficie
Para cobre, aluminio, acero inoxidable y materiales recubiertos o con acabado visible, confirme la presión, la limpieza y la protección contra marcas.
Forma de entrada
Aunque necesiten la misma planitud, la tira continua, la lámina cortada y las piezas pequeñas requieren mesas, controles y métodos de manipulación diferentes.
Velocidad y reserva de tira
La velocidad de línea no basta: confirme también los golpes por minuto (SPM), el paso de alimentación, la reserva de tira y el recorrido del lazo tipo S o U.
Integración y espacio
La ubicación del desbobinador, el alimentador y la prensa, junto con el sentido de avance, la altura, los sensores y el acceso de mantenimiento, define la configuración e instalación de la línea.
Antes de cotizar
Tres datos que evitan una selección incorrecta
Compare precios solo entre máquinas dimensionadas para el mismo material, defecto de planitud y velocidad de línea. Así evitará un equipo insuficiente o más complejo de lo necesario.
- 1
Describa el defecto
Envíe fotos o muestras y diga si observa curvatura longitudinal, onda de borde, abombamiento central, marcas o recuperación elástica.
- 2
Defina el rango real del material
Indique los valores mínimos y máximos de espesor y ancho, además del grado y la resistencia. No seleccione el equipo basándose únicamente en un espesor nominal.
- 3
Ubique la máquina en la línea
Confirme qué equipo entrega el material y cuál lo recibe, junto con velocidad, SPM, paso, sentido de avance, altura y espacio.
Cotización basada en datos reales
Datos para recomendar una enderezadora o niveladora
Si aún no sabe qué familia necesita —TL, BTL, SSL, DSL, 6-Hi, DPL o tipo S/U—, comparta los datos completos de su aplicación. HENLI le indicará qué opciones conviene cotizar y qué información falta confirmar.
- 01
Tipo y grado del material, más el límite elástico o la resistencia, si están disponibles.
- 02
Espesor mínimo/máximo y ancho útil de tira o lámina.
- 03
Defecto de planitud observado y tolerancia requerida en la pieza.
- 04
Condición superficial, recubrimiento, aceite y sensibilidad a marcas.
- 05
Modo de alimentación: bobina, lámina cortada o pieza; incluya el peso de la bobina cuando corresponda.
- 06
Velocidad, SPM, paso, prensa, alimentador y equipo posterior.
- 07
Plano de línea, sentido de avance y espacio disponible.
Preguntas frecuentes
Dudas comunes antes de elegir
La función, la capacidad y la configuración de la línea determinan qué familia conviene comparar.
¿Qué hace una enderezadora de lámina o bobina?
Una enderezadora hace pasar el material entre rodillos alternados para corregir la curvatura residual de la bobina y mejorar la planitud antes del estampado, la alimentación, el corte o la inspección. La capacidad depende del tipo y la resistencia del material, el espesor, el ancho y el defecto de planitud.
¿Enderezadora, niveladora y aplanadora significan lo mismo?
En el mercado suelen usarse como términos cercanos. La enderezadora estándar corrige principalmente la curvatura residual de la bobina; la niveladora de precisión también trata ondas y tensiones residuales, permite un control más cuidadoso del acabado y alcanza tolerancias de planitud más estrictas.
¿Cuándo conviene una TL y cuándo una BTL?
La TL suele cubrir el estampado general de 0,35 a 3,2 mm. Considere una BTL cuando el material sea más grueso, ancho o resistente, o cuando se necesiten mayor rigidez y fuerza de tracción. Confirme siempre la combinación de espesor, ancho y material.
¿Cuál es la diferencia entre DSL y 6-Hi?
La DSL realiza una corrección inicial y otra fina en materiales de 0,1 a 0,6 mm. La estructura 6-Hi utiliza rodillos de trabajo pequeños y apoyos adicionales para tiras más delgadas o sensibles, normalmente de 0,03 a 0,3 mm.
¿Cómo elegir entre una niveladora tipo S y tipo U?
Ambas pueden utilizarse en líneas de laminaciones para motores o transformadores. La niveladora tipo S alcanza hasta 60 m/min y la tipo U hasta 45 m/min. La elección depende también del paso de alimentación, la reserva de tira, el espacio disponible, los sensores y el acceso del operador.
¿Qué datos necesita HENLI para recomendar una niveladora?
Envíe material, espesor, ancho, resistencia, defecto observado, planitud objetivo, superficie, forma de entrada, velocidad, prensa o proceso posterior y un plano o fotos del espacio.
Cotización técnica
Solicite una recomendación para su material y proceso
Comparta el material, las dimensiones, el defecto de planitud, el acabado superficial, la velocidad, el equipo posterior y el espacio disponible. HENLI recomendará qué familia conviene cotizar y qué datos faltan por confirmar.
Datos útiles para responder rápido
- Tipo de pieza o proceso de estampado
- Material y acabado superficial
- Forma de entrada: bobina, tira, formato cortado, lámina o residuo
- Espesor, ancho y largo cuando aplique
- Peso, ID y OD de bobina si el material viene en rollo
- Prensa, SPM, troquel y punto de proceso
- Espacio disponible y fotos/video de la instalación
- País de destino, voltaje y requisitos de embalaje
