CTL BOBINA → HOJA TERMINADA
Línea de corte a longitud para producir hojas planas desde bobina
Integre carga de bobina, nivelado, medición, corte y salida alrededor del material y de la hoja final que su proceso necesita.
- Entrada
- Bobina definida por material, peso, ID, OD, ancho y espesor
- Control
- Planitud, longitud, superficie, borde y trayectoria lateral
- Salida
- Hoja individual, lote contado o pila lista para retirar
01 EMPIECE POR LA HOJA
Defina la salida antes de elegir máquinas.
La línea no termina en la cizalla. Termina cuando cada hoja conserva forma, longitud, superficie y orden suficientes para el proceso que sigue.
Formato final
Largo, ancho y peso por hoja determinan medición, transporte y recepción.
Planitud útil
La hoja debe conservar la forma que exige el proceso posterior, no solo verse plana al salir.
Superficie protegida
Rodillos, guías, mesas y apilado se revisan cuando la marca superficial genera rechazo.
Salida manejable
Mesa, transportador, conteo o apilado deben sostener el ritmo sin crear un nuevo cuello de botella.
02 ARQUITECTURA DE LÍNEA
Compacta o de servicio pesado: decide el riesgo dominante.
No son clases definidas por apariencia ni por un único número. Son tendencias de arquitectura que se confirman con bobina, material, calidad de hoja, ritmo, salida y espacio.
Menos recorrido · decisiones concentradas
Para lotes variados y un manejo que admite una salida más simple.
Reúne el proceso en una huella menor cuando bobina, material, planitud, frecuencia de cambio y recepción permiten una arquitectura concentrada.
- El espacio disponible limita el recorrido de la línea.
- Cambian con frecuencia la referencia o la longitud de corte.
- La carga y la recepción pueden operarse sin automatización extensa.
- Aumentan peso e inercia de la bobina.
- La planitud exige una corrección más intensa o precisa.
- La salida necesita transporte, conteo y apilado continuo.
La configuración final puede combinar módulos. La selección se cierra con datos del proyecto, no con una etiqueta comercial.

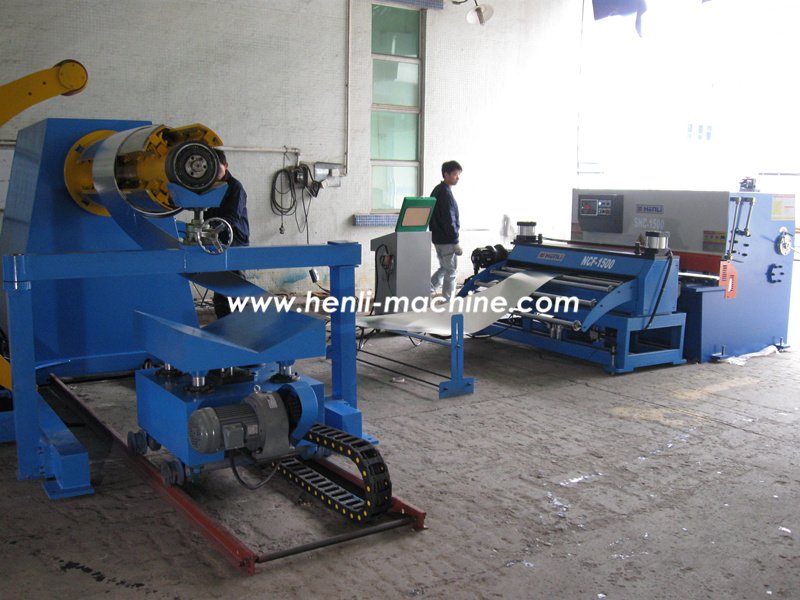

Más capacidad · control por estación
Para mayor inercia, exigencia de forma y manejo automatizado.
Separa y dimensiona las estaciones cuando carga, resistencia, ancho, planitud, corte o salida requieren más estructura, accionamiento y acceso.
- La bobina necesita carga, soporte y expansión hidráulicos.
- El material exige nivelado pesado o de precisión.
- El ritmo requiere transporte, conteo o apilado estable.
- La planta no deja acceso suficiente para carga y servicio.
- La hoja larga o pesada no puede recibirse de forma estable.
- La tolerancia no está definida con el proceso posterior.
La configuración final puede combinar módulos. La selección se cierra con datos del proyecto, no con una etiqueta comercial.
03 RECORRIDO COMPLETO
Siete estaciones. Una sola calidad de salida.
Recorra cada estación para ver qué controla, qué dato la dimensiona y qué riesgo aparece cuando queda corta.
ESTACIÓN 01 / 07

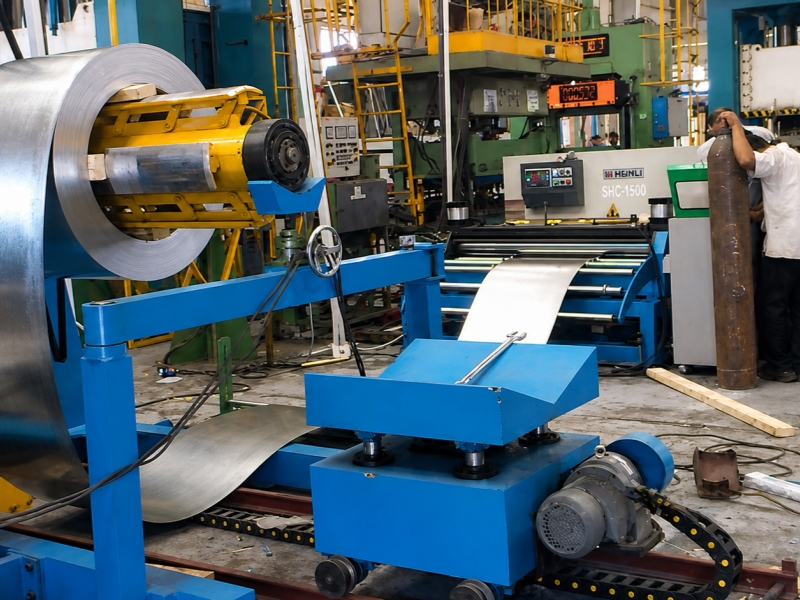

Sostener la bobina y liberar material con control.
El desbobinador entrega la banda al ritmo del proceso. La forma de carga, expansión y contención cambia con peso, diámetros e inercia.
- Resuelve
- Estabilidad desde el inicio del recorrido
- Defínala con
- Peso, ID, OD, ancho y método de carga
- Riesgo si falta
- Tirones, desalineación y carga insegura
ESTACIÓN 02 / 07
Presentar la banda centrada y estable.
Dispositivos de presión, guía y entrada controlan la tendencia lateral sin dañar la superficie antes de los rodillos.
- Resuelve
- Entrada centrada y tensión controlada
- Defínala con
- Ancho, borde, superficie y comportamiento de banda
- Riesgo si falta
- Desvío lateral, pliegues o marcas

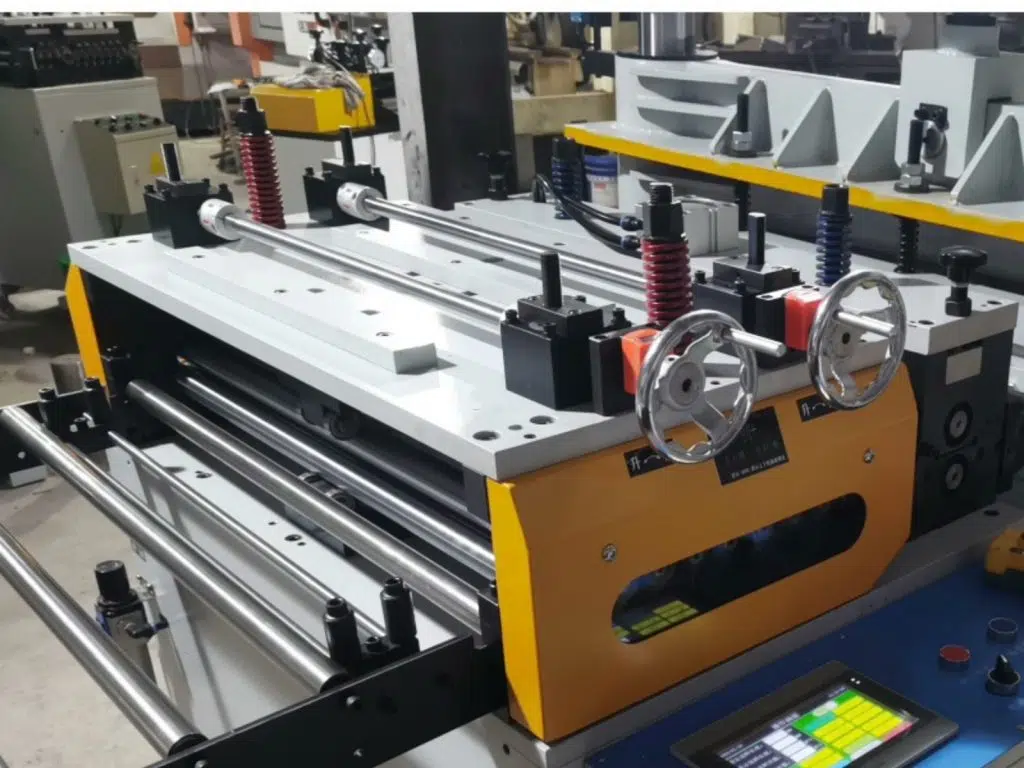

ESTACIÓN 03 / 07

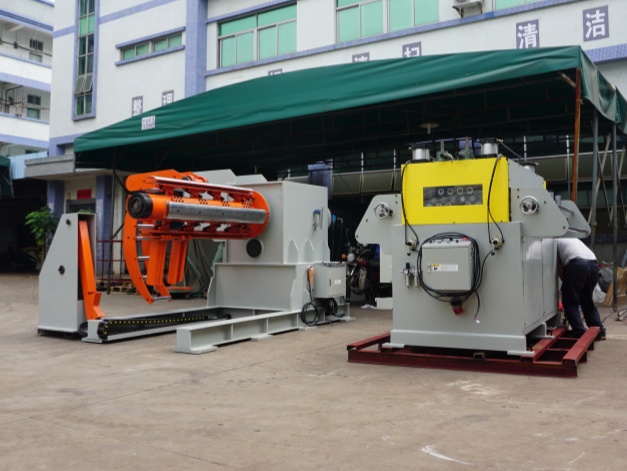

Corregir forma, memoria y tensión residual.
Número, diámetro, apoyo y ajuste de rodillos se seleccionan con material, espesor, resistencia y planitud requerida.
- Resuelve
- Hoja estable antes de medir y cortar
- Defínala con
- Material, espesor, resistencia y planitud
- Riesgo si falta
- Ondulación, curvatura o recuperación
ESTACIÓN 04 / 07

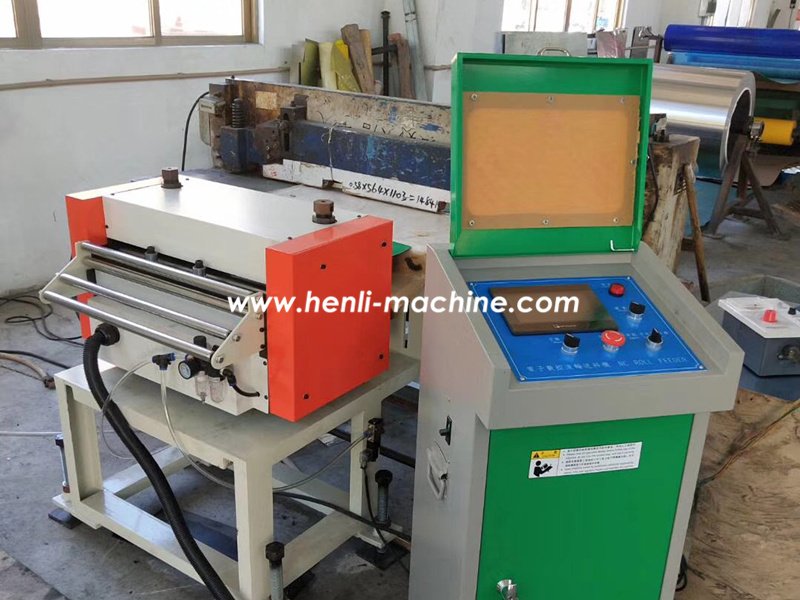

Avanzar la longitud requerida sin perder referencia.
El servo coordina medición, aceleración y ciclo de corte. La tolerancia debe definirse con la condición real de la banda.
- Resuelve
- Longitud repetible entre cortes
- Defínala con
- Longitud, tolerancia, ritmo y lotes
- Riesgo si falta
- Deslizamiento o acumulación de error

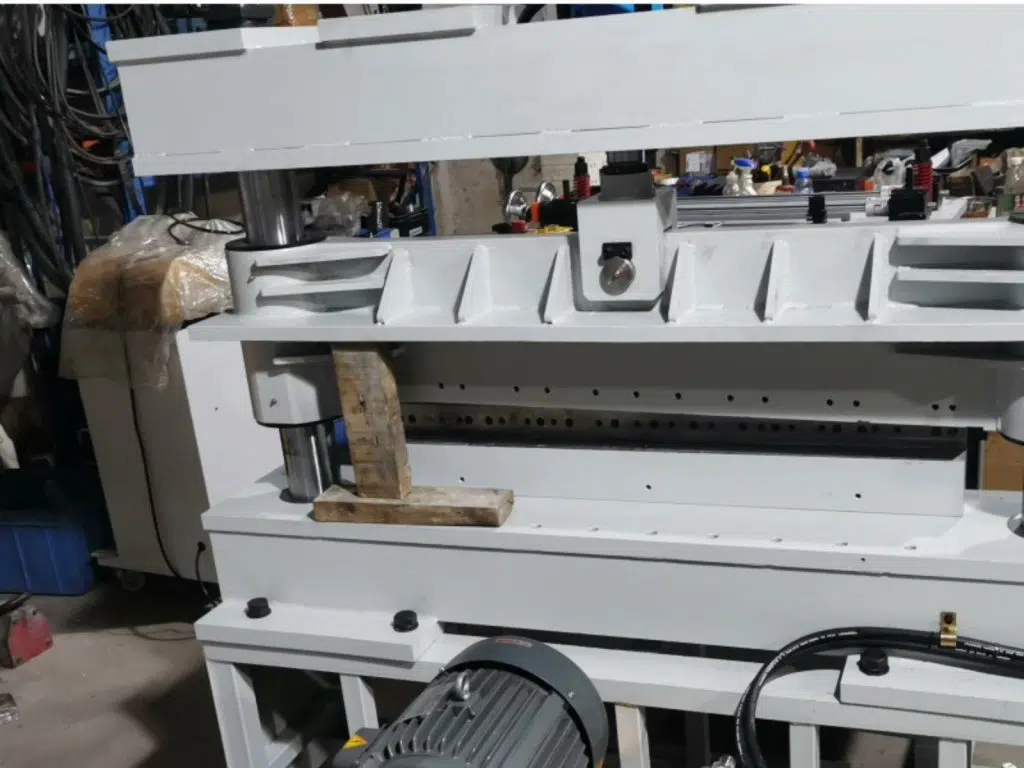

ESTACIÓN 05 / 07

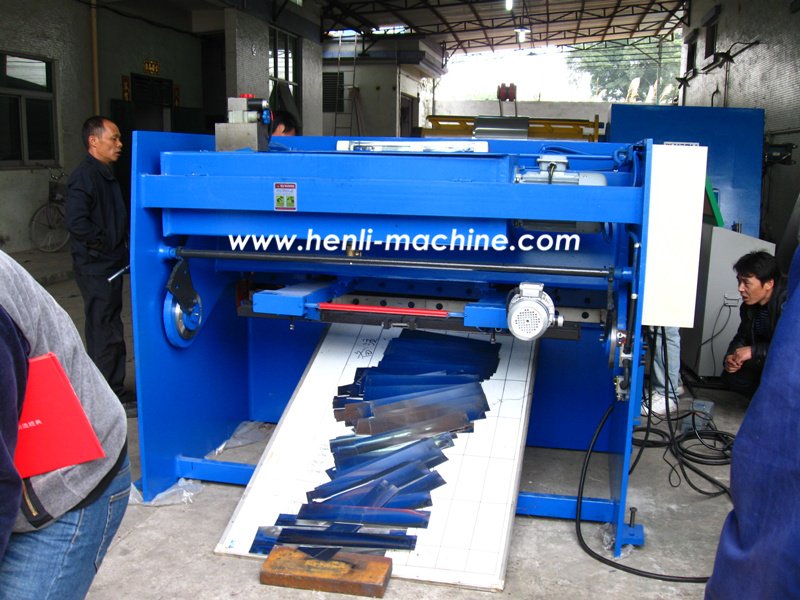

Separar cada hoja con capacidad y borde compatibles.
La solución de corte responde a la sección y resistencia del material, la frecuencia de ciclos y la calidad de borde esperada.
- Resuelve
- Separación limpia a la longitud requerida
- Defínala con
- Material, sección, frecuencia, rebaba y acabado
- Riesgo si falta
- Deformación, rebaba o desgaste acelerado
ESTACIÓN 06 / 07

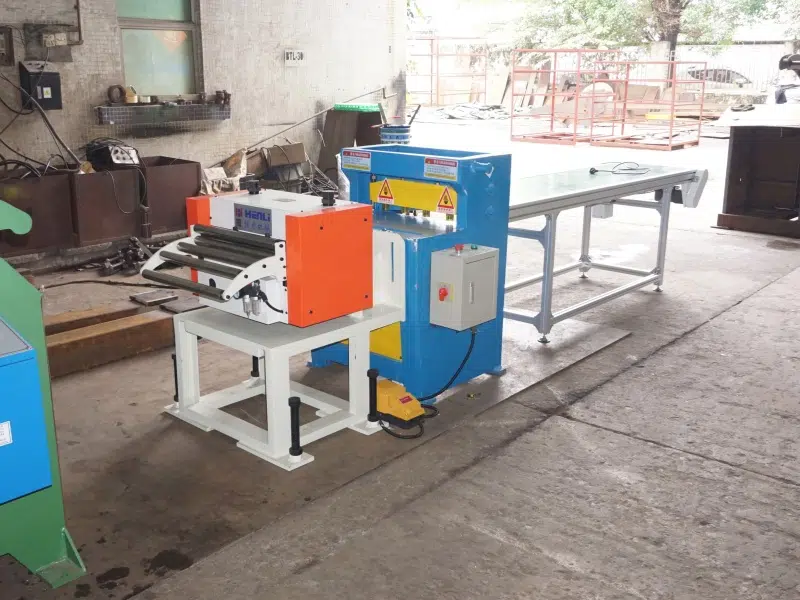

Alejar la hoja sin perder ritmo ni superficie.
Mesa o transportador deben admitir longitud, peso y velocidad sin choques, arrastre ni acumulación junto a la cizalla.
- Resuelve
- Flujo estable después del corte
- Defínala con
- Longitud, peso por hoja, ritmo y superficie
- Riesgo si falta
- Golpes, rayado, atasco o interferencia
ESTACIÓN 07 / 07
Entregar hojas que la operación pueda manejar.
Formato, peso, volumen, patrón de pila y método de retiro definen si basta una mesa o conviene un sistema de apilado.
- Resuelve
- Pilas ordenadas y manejables
- Defínala con
- Formato, peso, altura, conteo y retiro
- Riesgo si falta
- Desalineación, daño o manipulación insegura
04 CÓMO CAMBIA LA CONFIGURACIÓN
Seis variables muestran cuándo una solución simple deja de proteger el proceso.
Ninguna columna es una receta fija. Úsela para preparar la conversación técnica y detectar qué dato falta antes de comparar ofertas.
05 RIESGOS DE CALIDAD
Un corte correcto no compensa una banda mal controlada.
Elija el defecto que más cuesta. La causa puede estar varias estaciones antes del punto donde aparece.
Ondulación, curvatura o tensión residual.
La ruta de nivelado debe responder al material, a su memoria y a la forma que necesita el proceso posterior.
- Revisar
- Rodillos, penetración, apoyo y condición de entrada
- Compartir
- Muestra de material y requisito de planitud
Variación o acumulación de error.
La medición depende del agarre, la aceleración, el deslizamiento y la estabilidad de la banda antes del servo.
- Revisar
- Sistema de medición, avance y sincronización
- Compartir
- Longitudes, tolerancia y frecuencia de cambio
Rayas, marcas o contaminación.
Guías, rodillos, mesas y apilado se revisan como una sola ruta de contacto cuando la cara visible es crítica.
- Revisar
- Puntos de contacto, limpieza y presión
- Compartir
- Acabado, película y cara protegida
Rebaba, deformación o desgaste prematuro.
Capacidad de corte, holgura, herramienta y mantenimiento deben coincidir con la sección y resistencia reales.
- Revisar
- Cizalla, cuchilla, holgura y ciclo
- Compartir
- Material, espesor, resistencia y borde esperado
La banda deriva y la hoja sale fuera de escuadra.
La causa puede comenzar en la bobina, la guía o el nivelado, mucho antes del punto donde se observa el defecto.
- Revisar
- Centrado, guías, presión y alineación
- Compartir
- Fotos de borde y video del recorrido
Pilas desordenadas o manipulación insegura.
La salida debe coordinar formato, peso, velocidad, conteo, topes y método de retiro de cada lote.
- Revisar
- Mesa, transportador, topes y patrón de pila
- Compartir
- Peso por hoja, altura de pila y retiro
06 CONFIGURACIONES HENLI
La misma salida puede exigir recorridos distintos.
Estos proyectos muestran decisiones de aplicación. No sustituyen la validación de su material, tolerancia, ritmo y planta.

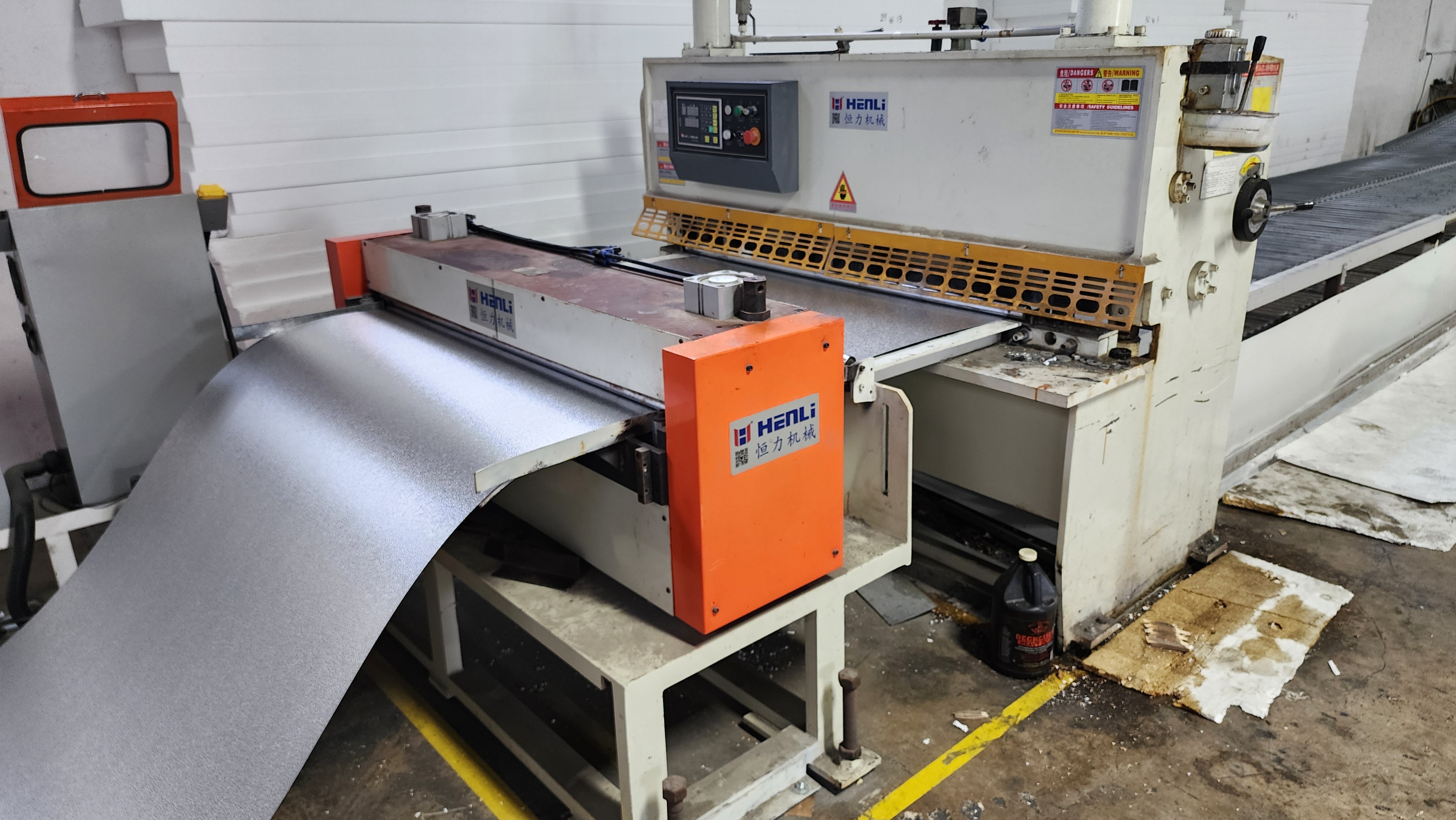

Nivelado y corte de hoja
La imagen principal muestra la salida real de hoja. Sirve para definir el resultado antes de discutir cada estación.

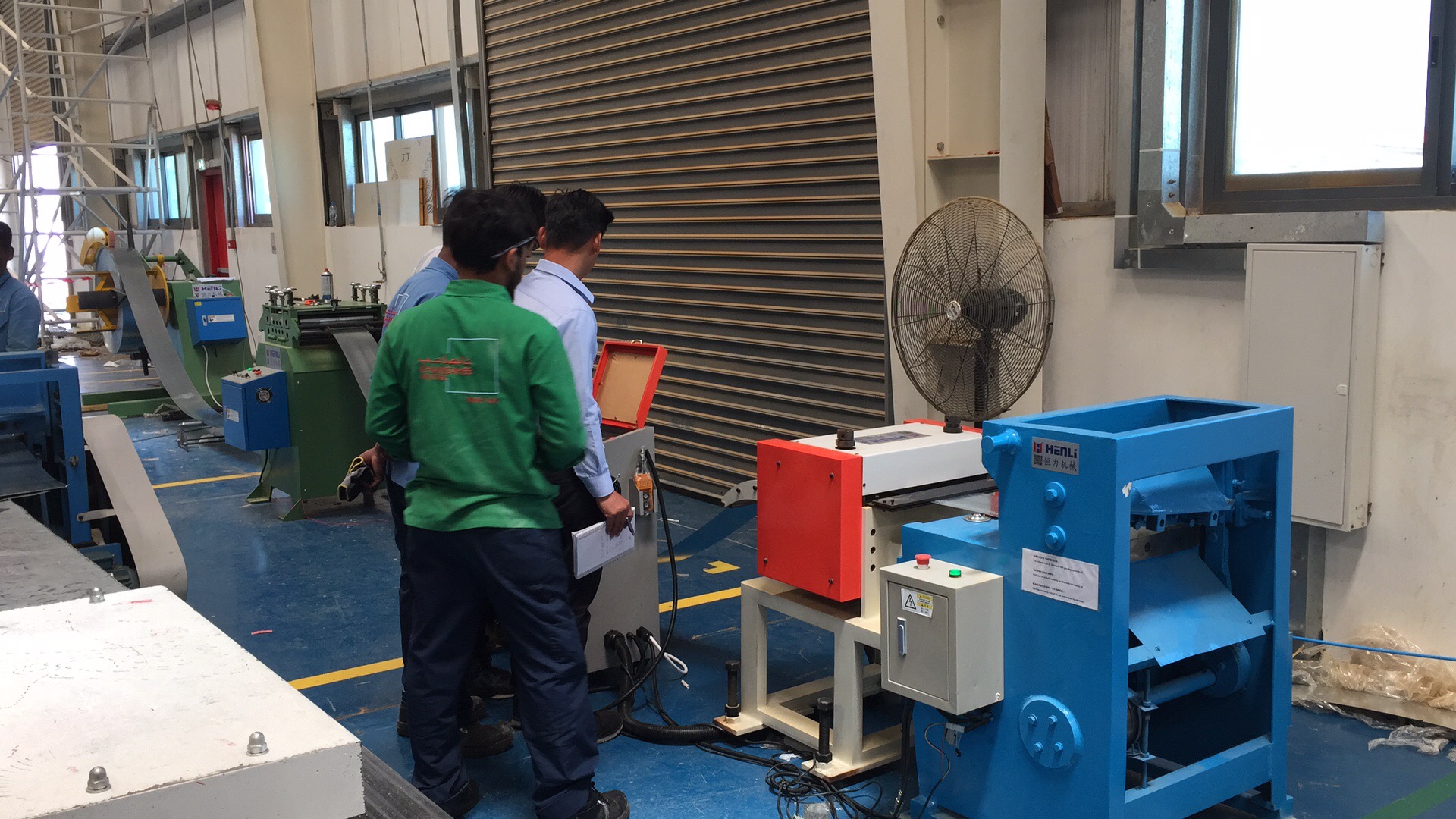

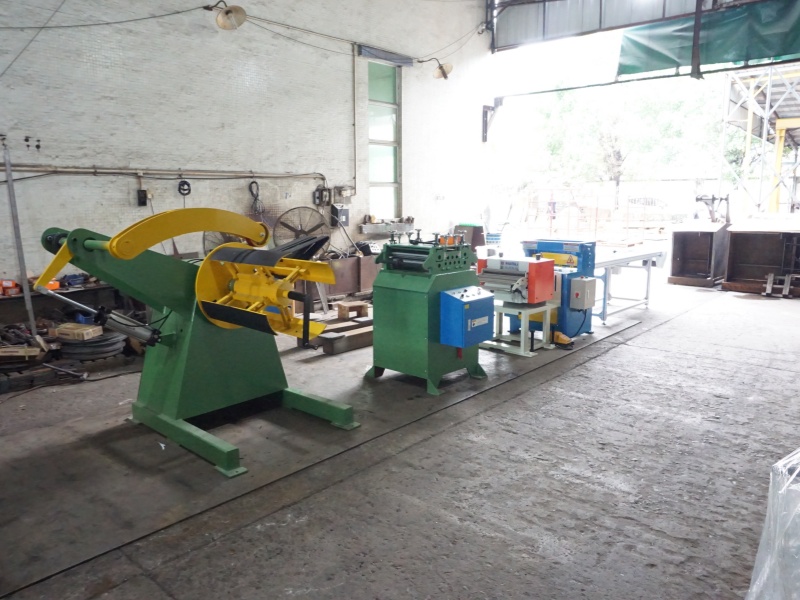

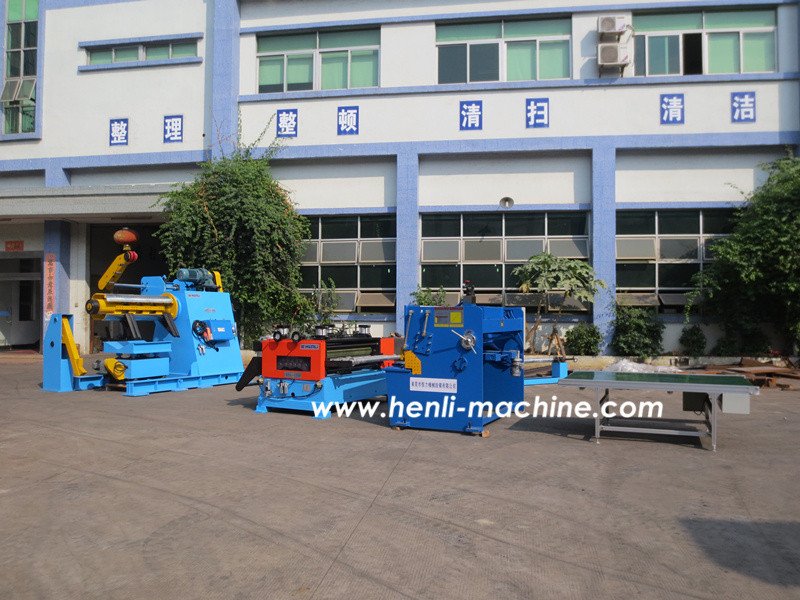

Recorrido compacto de bobina a corte
Una disposición concentrada cuando el manejo de bobina, la corrección y la recepción permiten reducir huella.

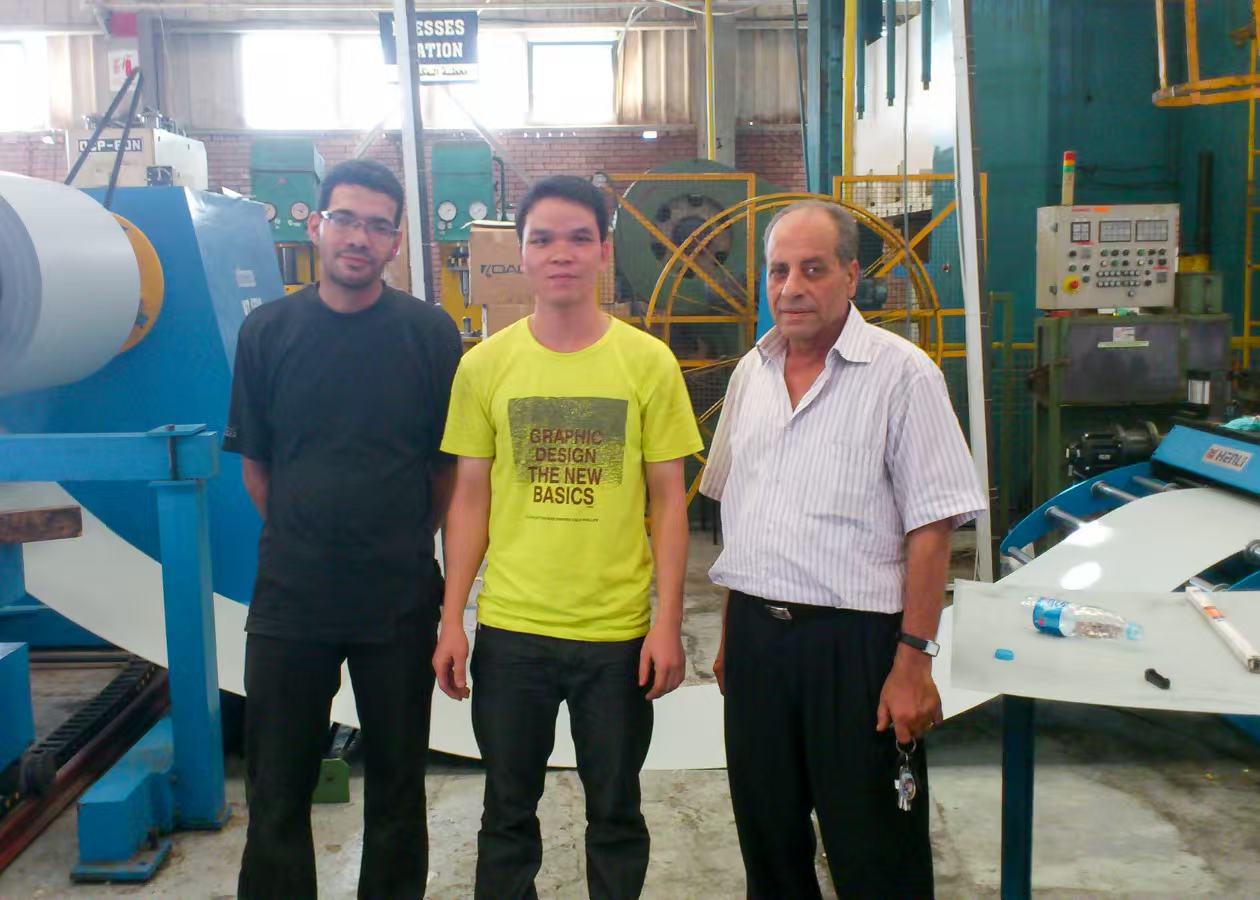

Corte a longitud para aluminio
Un caso que recuerda por qué material, superficie y salida deben definirse antes de cerrar la arquitectura.
07 LAYOUT · SEGURIDAD · SERVICIO
La línea debe caber cuando también abre, se carga y se mantiene.
Envíe un plano con columnas, pasillos, puertas, altura y dirección de flujo. La longitud nominal de la línea no representa todo el espacio operativo.
- 01
Carga de bobina
Defina grúa, montacargas o carro, dirección de entrada y espacio de maniobra.
- 02
Ruta segura
Reserve resguardos, zona de lazo, paso del operador y control de acceso.
- 03
Mantenimiento
Deje acceso a mandril, rodillos, guías, cuchillas, hidráulica y tableros.
- 04
Retiro de hojas
Confirme mesa, pallet, elevación, conteo y salida de cada lote.
08 DATOS PARA INGENIERÍA
Seis grupos de datos convierten una idea en una propuesta comparable.
Si aún faltan valores, envíe lo que tenga: etiqueta de bobina, muestra, dibujo de hoja, fotos del defecto y plano de planta permiten iniciar la revisión.
Enviar datos técnicos- 01
Material
Grado, resistencia, espesor mínimo/máximo, ancho y condición superficial.
- 02
Bobina
Peso, ID, OD, orientación, método de carga y frecuencia de cambio.
- 03
Hoja final
Largo mínimo/máximo, ancho, tolerancia, escuadra, planitud y calidad de borde.
- 04
Producción
Piezas por minuto, lotes, cambios de longitud y horas de trabajo.
- 05
Salida
Mesa, transporte, conteo, patrón de pila, altura y forma de retiro.
- 06
Planta
Plano, altura de línea, energía, pasillos, fundación y acceso de mantenimiento.
10 PREGUNTAS DE SELECCIÓN
Aclare las decisiones que más cambian la línea.
Las respuestas iniciales acotan la arquitectura. La selección final se confirma con material, bobina, hoja, producción, salida y planta.
¿Cómo saber si conviene una línea compacta o de servicio pesado?
No existe una frontera universal. Se comparan peso e inercia de bobina, ancho, espesor, resistencia, planitud, tolerancia de longitud, ritmo, corte, salida, acceso y espacio de planta.
¿Una enderezadora con cizalla ya es una línea completa de corte a longitud?
Solo cuando el alcance resuelve de forma integrada la bobina, la entrada, el nivelado, la medición, el corte y la recepción de la hoja. Una máquina aislada no sustituye el recorrido completo.
¿Qué dato cambia más la selección del nivelador?
Material, espesor, resistencia, memoria de bobina y planitud requerida deben revisarse juntos. La apariencia al salir no basta si la hoja cambia de forma después del corte o en el proceso posterior.
¿Cuándo se necesita transporte o apilado automático?
Cuando largo, peso por hoja, velocidad, conteo o volumen no permiten una recepción manual estable. La automatización de salida se decide con el patrón de pila y la forma real de retiro.
¿Se puede iniciar una selección sin tener todos los datos?
Sí. Una etiqueta de bobina, muestra o ficha de material, dimensiones de hoja, fotos del defecto y plano de planta permiten iniciar la revisión. Los valores faltantes se confirman antes de cerrar la propuesta.
