Enderezadora TL de bobina metálica para prensa de estampado
La TL es una enderezadora de paso recto para reducir curvatura de bobina antes del alimentador, la prensa, la cizalla o una línea de corte.
Unidades de ingeniería
Uso recomendado
Cuándo conviene este equipo
Para estampado general, herrajes, autopartes ligeras, electrodomésticos y líneas donde se busca una nivelación económica y estable sin exigir precisión ultrafina.
- Estructura de 7 rodillos para una selección económica y fácil de entender.

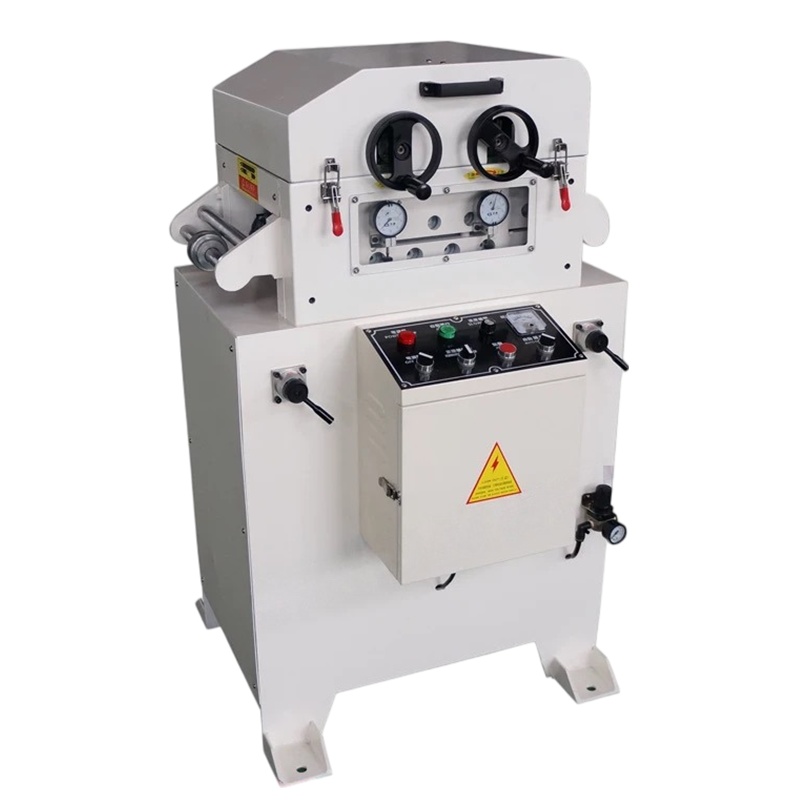

- Ajuste manual por volante y escala para cambios de espesor o material.
- Puede integrarse en línea separada con MT desbobinador y alimentador NC o RFS.
- La versión reforzada ayuda cuando el material exige más rigidez.
- Permite cotizar rápido si el comprador envía ancho, espesor, material y prensa.
Encaje técnico
Cuándo usarlo y cuándo revisar otra opción
Encaja bien cuando
- Bobina de acero, inoxidable, aluminio, cobre o latón dentro del rango de ancho y espesor de la serie.
- Líneas de prensa donde la necesidad principal es quitar curvatura de bobina antes de alimentar el troquel.
- Proyectos que buscan una enderezadora separada, fácil de mantener y compatible con desbobinador y alimentador.
Revise otra configuración si
- Material muy delgado, de alta precisión o superficie crítica donde conviene una niveladora de precisión o 6-Hi.
- Líneas de laminación de motor o EI/UI a alta velocidad donde se necesita lazo en S o lazo en U.
- Material grueso, ancho o de alta resistencia donde debe revisarse BTL pesado o una línea compacta reforzada.
Descripción técnica
Qué resuelve dentro de la línea
La enderezadora TL resuelve el problema más común de una línea de bobina: el material sale del desbobinador con memoria, curvatura o tensión interna y llega al alimentador sin estabilidad suficiente.
No es una máquina de precisión fina ni una máquina pesada universal. Es una solución estándar para estampado general cuando el comprador necesita una nivelación económica y fácil de integrar antes de prensa, cizalla o alimentador.
Flujo de trabajo
- Bobina hacia enderezadoraEl desbobinador libera la tira y mantiene el lazo antes de que el material entre al cabezal TL.

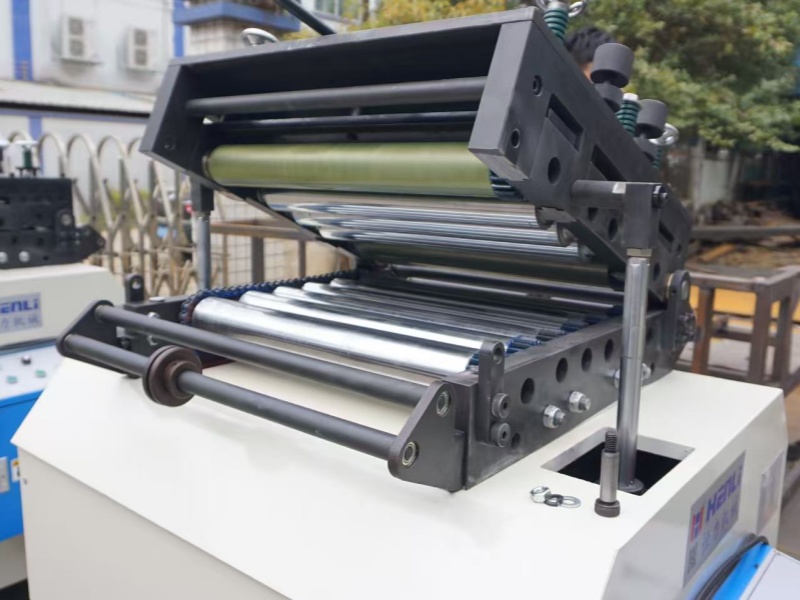

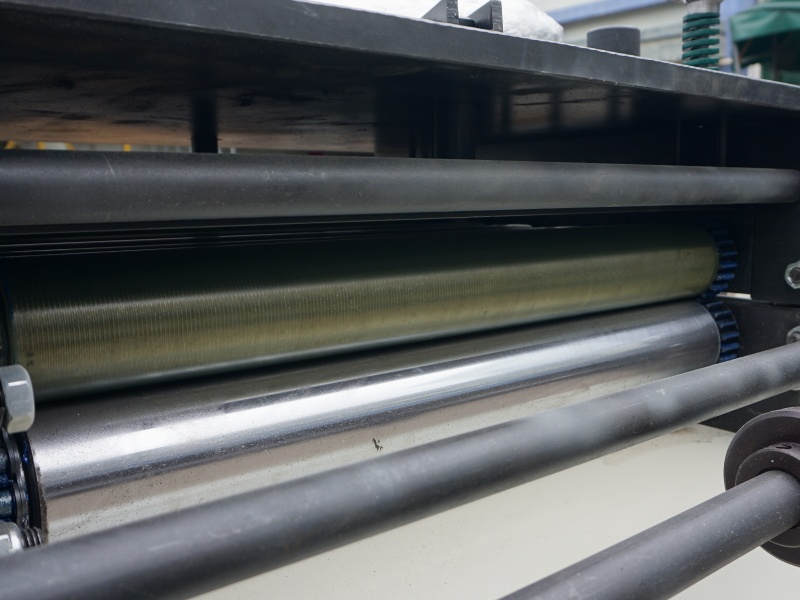

- Paso por 7 rodillosLa tira pasa entre 3 rodillos superiores y 4 inferiores para reducir curvatura antes de la alimentación.

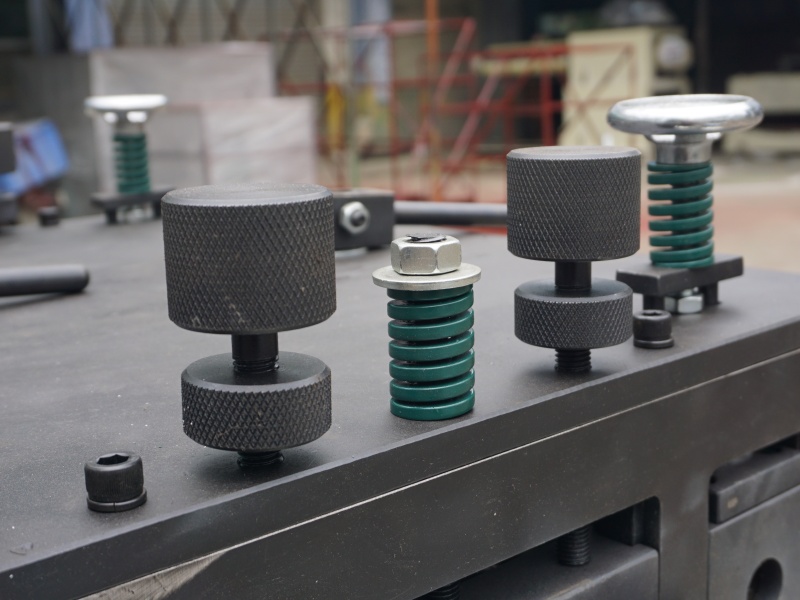

- Ajuste por materialEl operador ajusta presión y profundidad según espesor, ancho, dureza y comportamiento real de la bobina.
- Salida hacia alimentadorLa tira nivelada entra a un alimentador servo, alimentador de rodillos, cizalla o prensa con menos inestabilidad.
Selección
Cómo decidir si este modelo encaja
La decisión correcta depende del material, la prensa, el troquel, la velocidad real y el problema de producción. Estos puntos ayudan a evitar una compra por nombre de máquina.
Empiece por ancho y espesor
El modelo TL se filtra por ancho nominal, pero la capacidad real depende también de material y resistencia.
Confirme TL o TL-A
La versión reforzada se revisa cuando el material exige más rigidez o tiene mayor fuerza de retorno.
Revise el alimentador posterior
El tipo de alimentador y la velocidad de prensa determinan la altura, lazo y control que necesita la enderezadora.
No la use como precisión fina
Si el objetivo es planitud alta, superficie delicada o material ultradelgado, conviene revisar SSL, DSL o 6-Hi.
Datos de selección
Parámetros y puntos de revisión
Espesor de referencia0.35-3.2 mm según material
Ancho de material150-1600 mm por modelo
Rodillos7 rodillos: 3 superiores y 4 inferiores
Velocidad15 m/min como referencia de serie
Versión reforzadaTL-A para mayor rigidez de material
IntegraciónDesbobinador + TL + alimentador servo o alimentador de rodillos
Modelos y parámetros
Tabla técnica para preselección
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Unidades de parámetros
Modelos TL por ancho nominal
Use el ancho como primer filtro. La capacidad real debe cruzarse con espesor, material y resistencia mecánica.
| Modelo | Ancho nominal | Espesor de la serie | Aplicación típica |
|---|---|---|---|
| TL-150 | 150 mm | 0.35-3.2 mm | Tira estrecha y piezas pequeñas |
| TL-200 | 200 mm | 0.35-3.2 mm | Prensa compacta y herrajes |
| TL-300 | 300 mm | 0.35-3.2 mm | Estampado general |
| TL-400 | 400 mm | 0.35-3.2 mm | Herrajes y autopartes ligeras |
| TL-500 | 500 mm | 0.35-3.2 mm | Lámina mediana |
| TL-600 | 600 mm | 0.35-3.2 mm | Líneas de prensa medianas |
| TL-700 | 700 mm | 0.35-3.2 mm | Material ancho en estampado general |
| TL-800 | 800 mm | 0.35-3.2 mm | Prensa o cizalla con bobina ancha |
| TL-1000 | 1000 mm | 0.35-3.2 mm | Línea de corte o formatos cortados ligeros |
| TL-1300 | 1300 mm | 0.35-3.2 mm | Lámina ancha, revisar rigidez |
| TL-1600 | 1600 mm | 0.35-3.2 mm | Ancho grande, confirmar material y espacio |
Cuándo pasar de TL a otra solución
| Síntoma | Ruta a comparar | Dato que decide |
|---|---|---|
| Curvatura normal de bobina | TL o TL-A | Espesor, ancho y memoria de bobina |
| Material con mucha fuerza de retorno | BTL pesada | Resistencia, espesor máximo y proceso posterior |
| Planitud fina o superficie visible | SSL, DSL o 6-Hi | Defecto de planitud, acabado y tolerancia |
| Prensa rápida y tira delgada | Tipo S o tipo U | SPM, lazo requerido y alimentador posterior |
| Espacio muy limitado frente a prensa | Línea 3 en 1 | Peso de bobina, altura de línea y layout |
Configuración
Opciones que cambian la selección
TL estándar
Adecuada para estampado general cuando el material no exige una estructura pesada ni control de planitud de alta precisión.
TL-A reforzada
Se revisa cuando el espesor, ancho o memoria de bobina exige más rigidez que una TL estándar.
Con alimentador posterior
Puede trabajar antes de alimentador servo NC, alimentador de rodillos, cizalla o prensa; la altura de línea y el lazo deben confirmarse.
Superficie sensible
Para aluminio, cobre, acero pre-pintado o acabado visible, revise recubrimiento de rodillos, presión y riesgo de marcas.
Lazo antes y después
La TL necesita entrada estable desde el desbobinador y salida sin tensión hacia el alimentador; por eso se revisan altura, distancia y sensores de lazo.
Archivo visual del producto
Todas las vistas técnicas disponibles
Se han localizado y organizado 18 imágenes de las fichas técnicas originales de HENLI. Las vistas se agrupan por función para relacionar cada imagen con la decisión de compra.

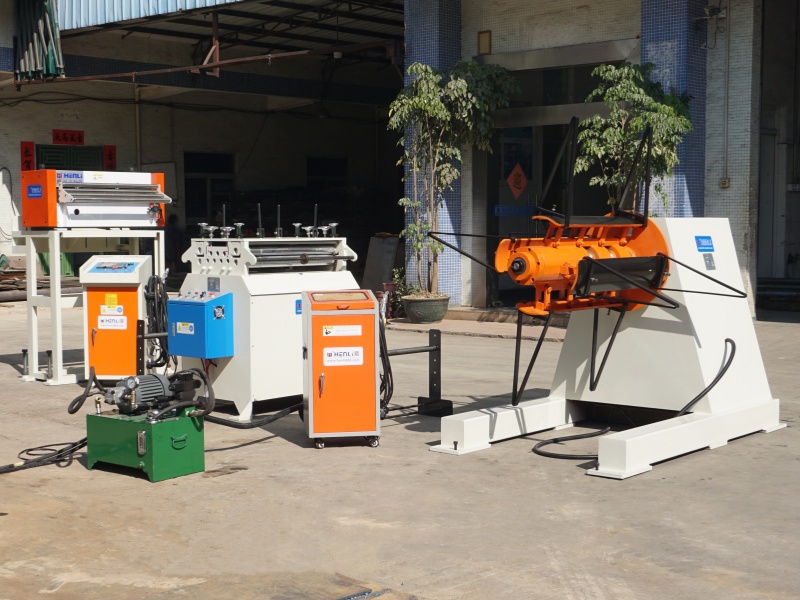

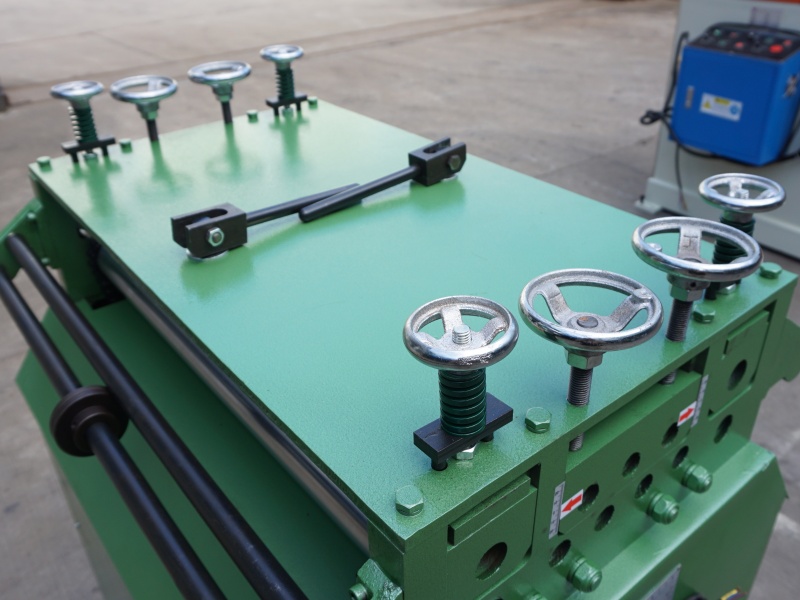

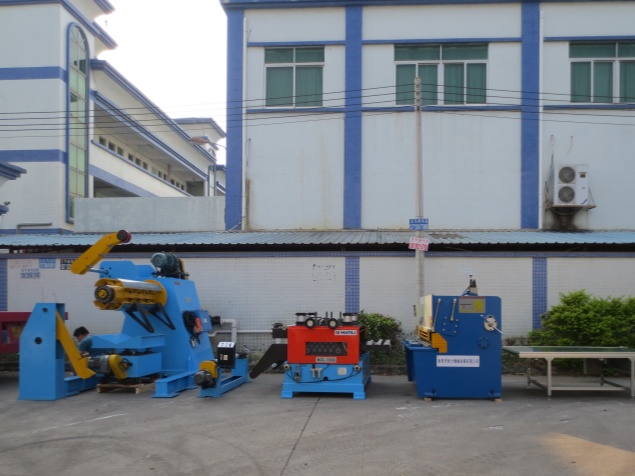

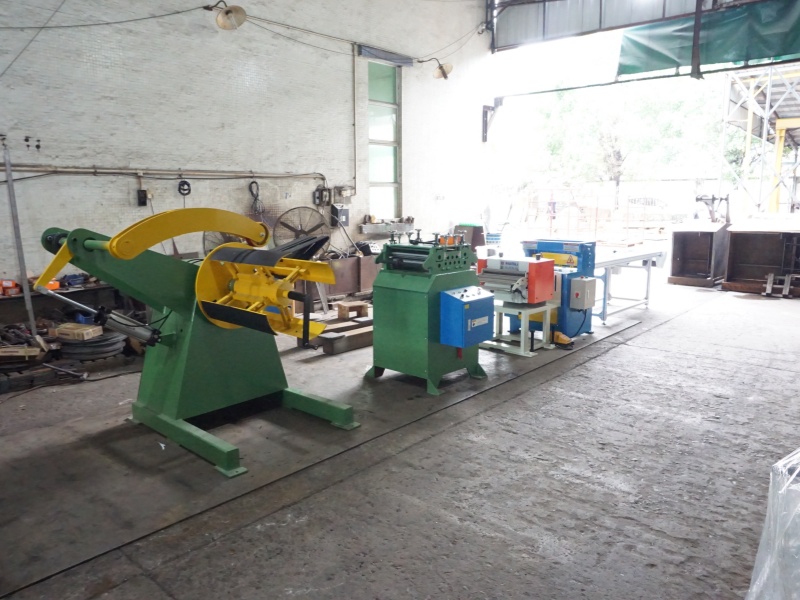

Equipo y configuración
9vistas

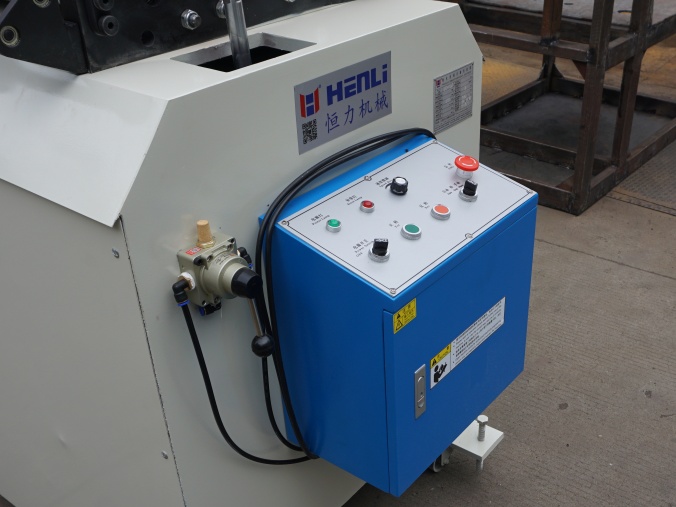

Opciones disponibles
2vistas

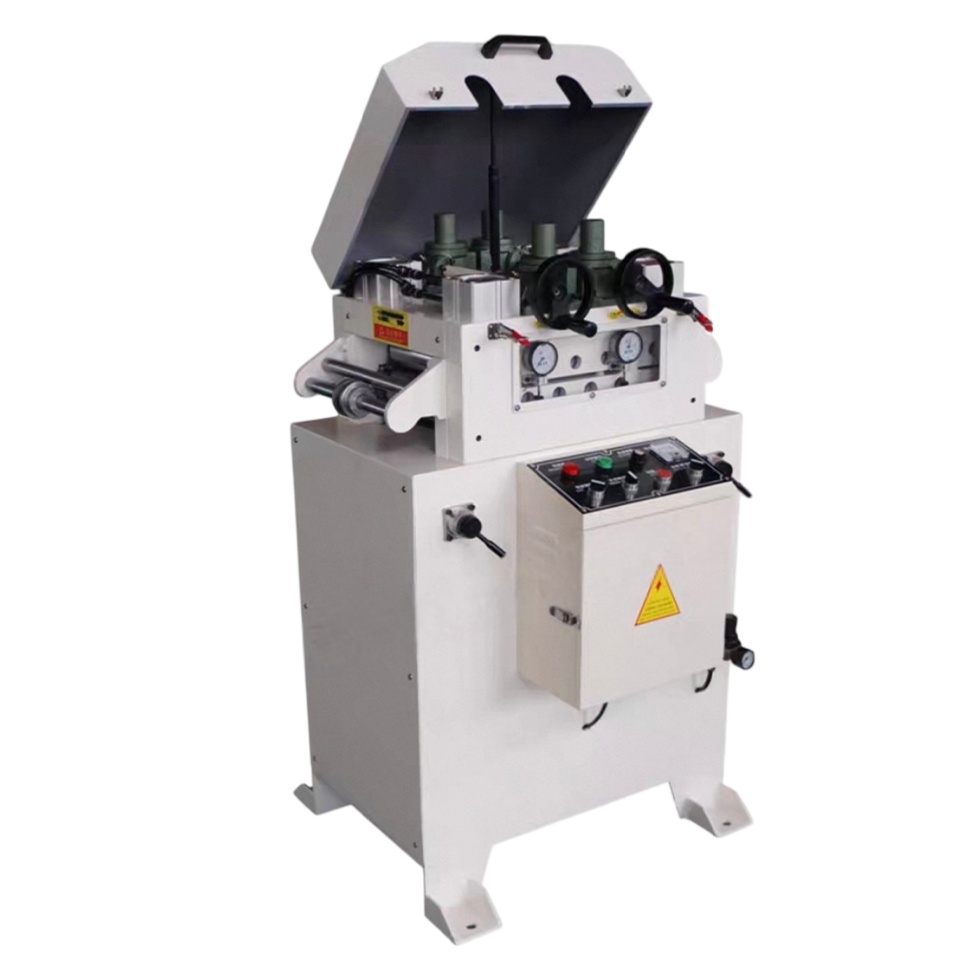

Galería y detalles
3vistas

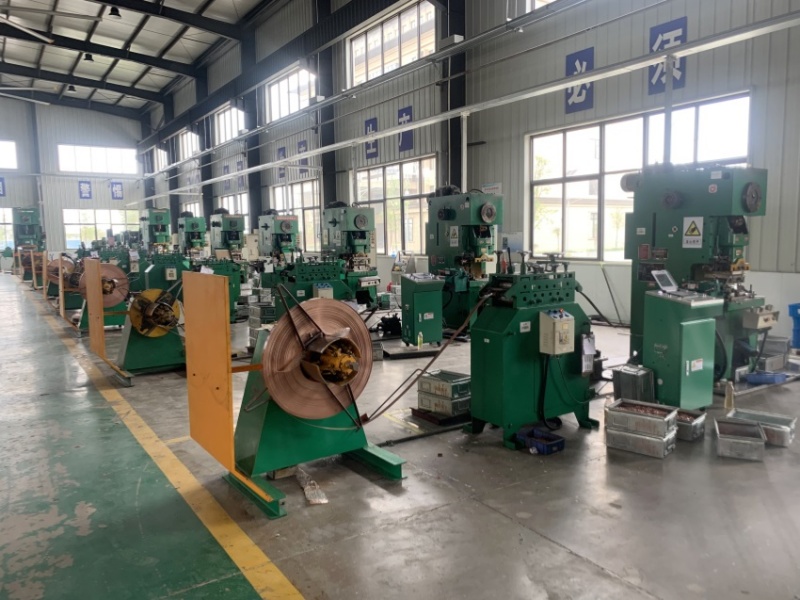

Instalaciones y casos
2vistas

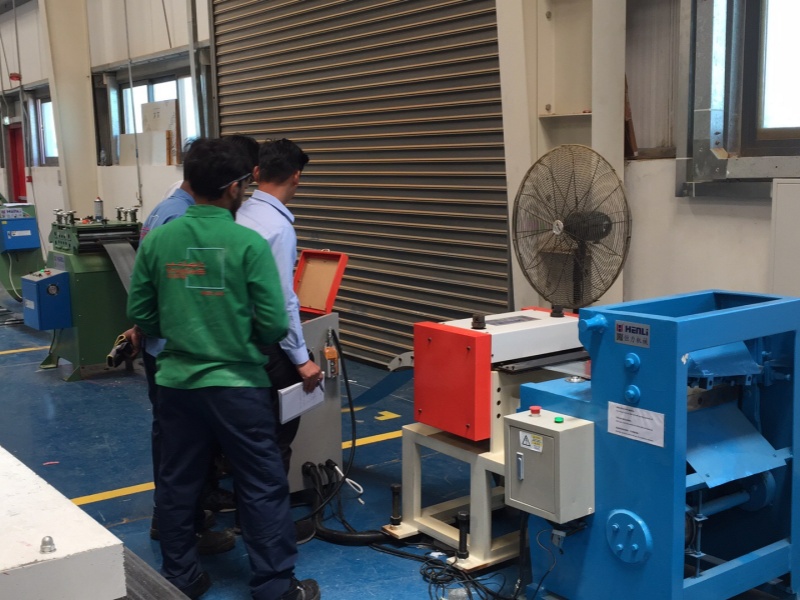

Cizalla hidráulica
2vistas
Parámetros originales completos
Tablas técnicas de la ficha HENLI
Se mantienen todos los valores publicados. La selección final debe comprobar la combinación real de material, espesor, ancho, resistencia y bobina.
TL estándar · Tabla técnica original 1
| Technical Specifications | 150 Type | 200 Type | 300 Type | 400 Type | 500 Type | 600 Type | 700 Type | 800 Type | 1000 Type | 1300 Type | 1600 Type |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Model No. | TL-150 / TL-150A | TL-200 / TL-200A | TL-300 / TL-300A | TL-400 / TL-400A | TL-500 / TL-500A | TL-600 / TL-600A | TL-700 / TL-700A | TL-800 / TL-800A | TL-1000 / TL-1000A | TL-1300 | TL-1600 |
| Max Width (mm) | 150 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 1000 | 1300 | 1600 |
| Thickness (mm) | 0.35-2.2 / 0.35-3.2 | 0.35-2.2 / 0.35-3.2 | 0.35-2.2 / 0.35-3.2 | 0.35-2.2 / 0.35-3.2 | 0.35-2.2 / 0.35-3.2 | 0.35-2.2 / 0.35-3.2 | 0.35-2.2 / 0.35-3.2 | 0.35-2.2 / 0.35-3.2 | 0.35-2.2 / 0.35-3.2 | 0.35-3.2 | 0.35-3.2 |
| Speed | 15 m/min standard; VFD variable speed control optional | ||||||||||
| Motor Power | - / 2 HP | 1 / 1 HP | 1 / 2 HP | 2 / 2 HP | 2 / 3 HP | 2 / 3 HP | 3 / 5 HP | 3 / 5 HP | 5 / 7.5 HP | 7.5 HP | 10 HP |
TL estándar · Tabla técnica original 2
| Technical Specifications | 150 Type | 200 Type | 300 Type | 400 Type | 500 Type | 600 Type | 700 Type | 800 Type | 1000 Type | 1300 Type | 1600 Type |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Model No. | TL-150 / TL-150A | TL-200 / TL-200A | TL-300 / TL-300A | TL-400 / TL-400A | TL-500 / TL-500A | TL-600 / TL-600A | TL-700 / TL-700A | TL-800 / TL-800A | TL-1000 / TL-1000A | TL-1300 | TL-1600 |
| Max Width (in) | 5.9 | 7.9 | 11.8 | 15.7 | 19.7 | 23.6 | 27.6 | 31.5 | 39.4 | 51.2 | 63.0 |
| Thickness (in) | 0.014-0.087 / 0.014-0.126 | 0.014-0.087 / 0.014-0.126 | 0.014-0.087 / 0.014-0.126 | 0.014-0.087 / 0.014-0.126 | 0.014-0.087 / 0.014-0.126 | 0.014-0.087 / 0.014-0.126 | 0.014-0.087 / 0.014-0.126 | 0.014-0.087 / 0.014-0.126 | 0.014-0.087 / 0.014-0.126 | 0.014-0.126 | 0.014-0.126 |
| Speed | 49 ft/min standard; VFD variable speed control optional | ||||||||||
| Motor Power | - / 2 HP | 1 / 1 HP | 1 / 2 HP | 2 / 2 HP | 2 / 3 HP | 2 / 3 HP | 3 / 5 HP | 3 / 5 HP | 5 / 7.5 HP | 7.5 HP | 10 HP |
TL estándar · Tabla técnica original 3
| Model / Thickness | 0.35 mm | 0.8 mm | 1.2 mm | 1.5 mm | 2.0 mm | 2.5 mm | 2.8 mm | 3.2 mm |
|---|---|---|---|---|---|---|---|---|
| TL-200 | 200 | 200 | 200 | 180 | 120 | 100 | 80 | 60 |
| TL-300 | 300 | 300 | 300 | 280 | 240 | 180 | 120 | 85 |
| TL-400 | 400 | 400 | 400 | 360 | 280 | 220 | 180 | 120 |
| TL-500 | 500 | 500 | 500 | 460 | 380 | 280 | 220 | 150 |
| TL-600 | 600 | 600 | 600 | 570 | 460 | 330 | 270 | 200 |
| TL-800 | 800 | 800 | 800 | 750 | 600 | 450 | 400 | 300 |
TL estándar · Tabla técnica original 4
| Model / Thickness | 0.014 in | 0.031 in | 0.047 in | 0.059 in | 0.079 in | 0.098 in | 0.110 in | 0.126 in |
|---|---|---|---|---|---|---|---|---|
| TL-200 | 7.9 | 7.9 | 7.9 | 7.1 | 4.7 | 3.9 | 3.1 | 2.4 |
| TL-300 | 11.8 | 11.8 | 11.8 | 11.0 | 9.4 | 7.1 | 4.7 | 3.3 |
| TL-400 | 15.7 | 15.7 | 15.7 | 14.2 | 11.0 | 8.7 | 7.1 | 4.7 |
| TL-500 | 19.7 | 19.7 | 19.7 | 18.1 | 15.0 | 11.0 | 8.7 | 5.9 |
| TL-600 | 23.6 | 23.6 | 23.6 | 22.4 | 18.1 | 13.0 | 10.6 | 7.9 |
| TL-800 | 31.5 | 31.5 | 31.5 | 29.5 | 23.6 | 17.7 | 15.7 | 11.8 |
Aplicaciones
Procesos donde suele encajar
- Estampado general
- Herrajes metálicos
- Autopartes ligeras
- Electrodomésticos
- Cizalla y corte a longitud
- Líneas con alimentador servo o alimentador de rodillos
También puede buscarlo como
enderezadora de bobina metálica, niveladora TL, enderezadora para prensa, niveladora para prensa de estampado, enderezadora 0.35 3.2 mm
Comparación práctica
Lo que debe revisar antes de pedir precio
Vs. niveladora de precisión
La TL es más sencilla y económica. La precisión se justifica cuando el defecto de planitud, la superficie o la repetibilidad exigen más rodillos y ajuste fino.
Vs. BTL pesada
La BTL se revisa cuando el material es más grueso, ancho o fuerte y una TL estándar no tiene suficiente estructura.
Vs. tipo S o tipo U
Las tipo S/U no se eligen solo por enderezar, sino por su lazo de alta velocidad para tiras delgadas.
Datos específicos para cotizar este equipo
- Material, espesor y ancho de tira
- Peso de bobina, ID/OD y curvatura observada
- Tipo de prensa, SPM y alimentador posterior
- Necesidad de TL estándar o TL-A reforzada
- Altura de línea, espacio disponible y dirección de salida
- Fotos o video de la bobina y del proceso actual
Aplicaciones relacionadas
Soluciones donde aparece este equipo
Estas páginas muestran cómo el equipo se combina con otros módulos de línea según pieza, material, velocidad, superficie y salida de residuo.
Electrodomésticos y herrajes
En electrodomésticos, gabinetes y herrajes, la línea debe equilibrar costo, espacio, cambio de lote, planitud y protección de superficie. La configuración suele moverse entre línea 3 en 1 compacta y equipos separados.
Explorar solución
Metalurgia ligera y piezas de ferretería
Las piezas de ferretería y metalurgia ligera parecen simples, pero pueden combinar material delgado, lotes pequeños, paso corto, residuo continuo y necesidad de bajo costo por pieza.
Explorar solución Línea para herrajes de paso corto y troquel progresivo
Para herrajes, clips, soportes pequeños y piezas de ferretería, la mejor línea suele depender del paso, el aprovechamiento de material, el cambio de referencia y la salida de residuo.
Explorar soluciónGuías técnicas relacionadas
Problemas de selección conectados con este equipo
Estas guías ayudan a decidir cuándo este equipo encaja, cuándo comparar otra configuración y qué datos enviar antes de cotizar.
Qué revisar antes de automatizar una prensa existente
Automatizar una prensa existente puede ser un retrofit simple o convertirse en una línea completa. La diferencia depende del material, el troquel, la prensa y el problema que se quiere resolver.
Leer guíaCómo diagnosticar error de paso en una línea de prensa
Cuando la pieza sale corrida, no conviene culpar de inmediato al alimentador. El error de paso puede nacer en la bobina, el lazo, la planitud, la prensa o el troquel.
Leer guía
Cuándo usar alimentador neumático para prensa
El alimentador neumático puede ser una solución económica y práctica, pero solo cuando el trabajo permite paso fijo, precisión moderada y una línea sencilla.
Leer guía
Enderezadora TL o niveladora de precisión: cómo elegir
No toda curvatura de bobina necesita una niveladora de precisión, pero no toda pieza acepta una enderezadora estándar.
Leer guíaAlimentador neumático o servo para prensa: cuál conviene
Ambos alimentan material hacia la prensa, pero no responden igual cuando cambian paso, velocidad, precisión, troquel o frecuencia de ajuste.
Leer guíaRetrofit de prensa existente con alimentador servo
Agregar un alimentador servo a una prensa existente puede mejorar el avance de tira, pero solo funciona bien si el material llega estable y la prensa puede sincronizarse correctamente.
Leer guíaPrecio por configuración
Precio y cotización de este equipo
HENLI no publica un precio fijo para TL estándar porque la configuración cambia según material, bobina, prensa, troquel, opciones, voltaje, embalaje y país de destino. Para comparar ofertas, primero hay que comparar la misma configuración técnica.
Rango de máquina
El ancho, espesor, peso de bobina, velocidad, paso y tipo de material pueden cambiar estructura, motor, control y accesorios.
Opciones necesarias
Carro de bobina, brazo presor, cabezal abrible, lubricación, cizalla, cortador de chatarra, sensores o protección superficial se agregan solo cuando el proceso lo necesita.
Integración de línea
La altura de alimentación, señal de prensa, espacio de instalación, dirección de entrada, espacio de mantenimiento y equipo anterior o posterior influyen en la propuesta.
Oferta comparable
Envíe por WhatsApp material, espesor, ancho, bobina, prensa, paso, SPM, fotos de pieza y espacio. Con esos datos se cotiza una configuración concreta.
FAQ
Preguntas frecuentes
¿La TL sirve para cualquier bobina de 0.35-3.2 mm?
No siempre. El espesor es solo una referencia. La selección también depende de ancho, material, resistencia, curvatura de bobina, superficie y velocidad de línea.
¿Cuál es la diferencia entre TL y una niveladora de precisión?
La TL es una solución estándar y económica para estampado general. Una niveladora de precisión usa más rodillos, ajustes más finos y se elige para material delgado, superficie sensible o planitud más exigente.
¿Cuál es el precio de una enderezadora TL?
No se publica precio fijo. La cotización depende de ancho, espesor, material, versión TL/TL-A, control, integración con línea, voltaje y destino.
¿Cuándo no conviene elegir una TL?
No conviene si el material es ultradelgado, la superficie es crítica, se exige planitud fina o el espesor/ancho/resistencia pide estructura pesada. En esos casos se compara con SSL, 6-Hi, DSL o BTL.
¿Qué debo enviar por WhatsApp para revisar TL/TL-A?
Material, espesor, ancho, peso de bobina, curvatura visible, tipo de prensa, SPM, alimentador posterior, fotos del material y espacio disponible alrededor de la línea.
Productos relacionados
Otros equipos de la misma línea
Desbobinado
Desbobinador de bobina metálica
El desbobinador sostiene la bobina y libera la tira antes del enderezado, alimentador o línea de corte.
Ver detalles Alimentación
Alimentador servo NC
El alimentador servo NC controla el paso de alimentación de la tira hacia el troquel, sincronizado con la prensa.
Ver detalles
Alimentación
Alimentador de rodillos de alta velocidad
El alimentador de rodillos de alta velocidad se sincroniza mecánicamente con la prensa para producciones de paso fijo.
Ver detalles
Enderezado pesado
Enderezadora pesada BTL para bobina metálica
La BTL es una enderezadora pesada para material más grueso o ancho, donde una enderezadora estándar no tiene suficiente fuerza, tracción o rigidez.
Ver detallesCotización técnica
Cotizar TL estándar
Envíe material, medidas, forma de entrada, prensa, proceso y espacio de instalación. HENLI revisará si conviene este modelo o una configuración alternativa.
Datos útiles para responder rápido
- Tipo de pieza o proceso de estampado
- Material y acabado superficial
- Forma de entrada: bobina, tira, formato cortado, lámina o residuo
- Espesor, ancho y largo cuando aplique
- Peso, ID y OD de bobina si el material viene en rollo
- Prensa, SPM, troquel y punto de proceso
- Espacio disponible y fotos/video de la instalación
- País de destino, voltaje y requisitos de embalaje
