Rebobinado al final de la línea
Recoja tira continua, producto terminado o terminales sin dejar material suelto a la salida del proceso. Elija la capacidad, el control de tensión y la orientación según el rollo que necesita formar y la condición real de la tira.
01 · Posición en la línea

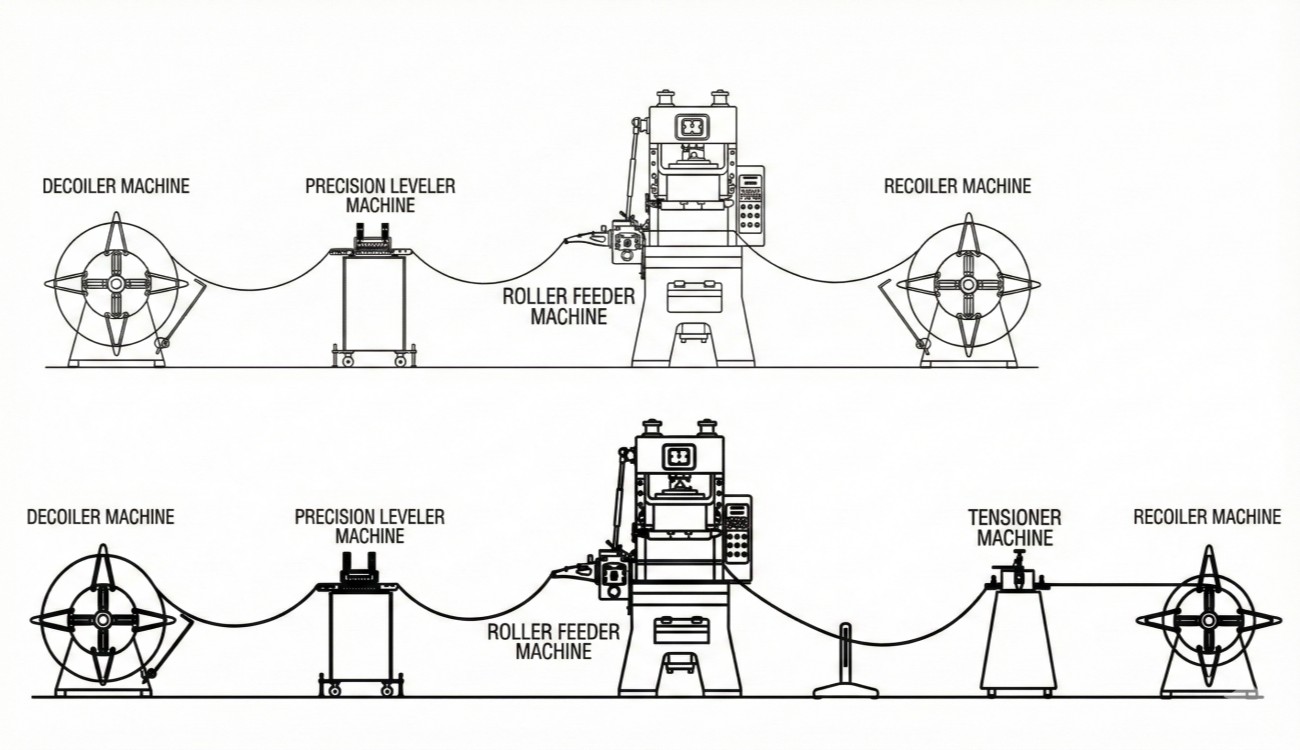

El desbobinador libera la materia prima al inicio. El rebobinador trabaja en la salida de estampado, corte, nivelado u otra operación: recibe la tira, controla su recorrido y forma una bobina o un carrete para recuperación, empaque o el proceso siguiente.
02 · Antes de elegir la máquina
Empiece por el resultado que necesita y después confirme capacidad, calidad de bobinado, superficie, número de salidas y sincronización con la línea.
Use MT para recuperar tira continua o formar una bobina de proceso. Use HT/DHT o VT/DVT cuando deba recoger terminales o contactos en carretes más pequeños. Si el residuo debe terminar en piezas cortas, necesita un cortador, no un rebobinador.
La serie MT cubre bobinas de proceso de mayor capacidad. Los sistemas HT/DHT y VT/DVT trabajan con carretes de terminales. Confirme los diámetros, el peso y el espacio de cambio antes de elegir por nombre de serie.
Una bobina de recuperación puede aceptar un acabado menos uniforme. Si la tira rebobinada es producto terminado o pasará a otra operación, agregue control de contratensión para obtener capas más compactas y bordes mejor alineados.
Una tira ancha, pesada o que se deforma al colgar puede beneficiarse del apoyo horizontal. Para contactos chapados o sensibles, combine detección sin contacto y papel intercalado cuando la aplicación lo requiera.
HT y VT recogen una tira; DHT y DVT recogen dos mediante ejes activos independientes. Añada la velocidad real, las señales disponibles, el sentido de salida y el tiempo de cambio para sincronizar el sistema.
Diagnosticar bobinado desigual antes de cambiar la configuración
03 · Tres soluciones de rebobinado

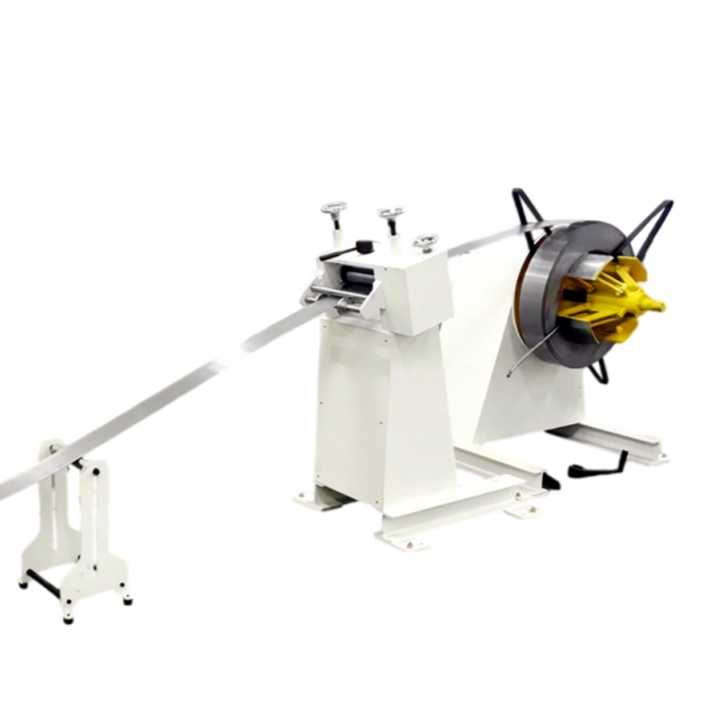

MT forma bobinas de proceso de mayor capacidad. HT/DHT y VT/DVT recogen terminales o contactos en carretes horizontales o verticales. Cada solución se configura con los controles que exige el material.
05 · Otra familia de material
La película protectora y las bandas ligeras no se seleccionan como una bobina metálica pesada ni como un carrete de terminales. Empiece por el material que sale de la línea y el rollo que necesita formar.
Película protectora y materiales ligeros
Cuando la salida es película protectora, liner, papel intercalado o una banda ligera, la selección cambia. El PFR ofrece una estación compacta para recoger estos materiales sin dimensionar la solución como una bobina metálica pesada.
06 · Equipos con funciones distintas
La posición en la línea y el resultado esperado determinan el equipo. Estas máquinas pueden trabajar juntas, pero ninguna sustituye la función de otra.
Use un desbobinador para entregar material al enderezador, alimentador o proceso. Solo una versión motorizada y configurada para tracción puede volver a recoger tira.
Comparar desbobinadoresEl alimentador de pinza HG posiciona tira estrecha dentro del troquel. Puede compartir línea con un rebobinador de terminales, pero actúa antes de la operación de estampado.
Ver alimentador HGSi el residuo debe caer en cajas o sacos y ocupar menos volumen, compare cortadores según la forma, el ancho, el espesor y la velocidad del material.
Comparar cortador SKH07 · Datos para cotizar
Con estos datos HENLI puede confirmar la serie, la capacidad, el control de tensión, la orientación y la compatibilidad con la salida de su proceso.
08 · Preguntas frecuentes
Si todavía no sabe qué serie corresponde, envíe una foto o un video corto de la salida de la línea junto con los datos de material y bobina.
Elija MT para tira continua y bobinas de proceso de mayor ancho o peso, ya sea como recuperación o como producto rebobinado. HT/DHT y VT/DVT están orientados a terminales, contactos y tiras estrechas recogidas en carretes de menor capacidad.
El desbobinador libera materia prima hacia la línea. El rebobinador recibe la tira a la salida y vuelve a formar una bobina o un carrete. Para rebobinar activamente se necesita accionamiento motorizado y, cuando importa la calidad final, control de contratensión.
Cuando la tira rebobinada es producto terminado, material chapado o una bobina que debe quedar compacta y con bordes alineados. Para recuperar esqueleto o borde continuo, un MT motorizado estándar suele ser suficiente.
Cuando una tira ancha, pesada o fácil de deformar se gira al quedar suspendida, el plato horizontal la sostiene desde abajo. El sistema vertical resulta conveniente cuando el recorrido del carrete se adapta a la línea y se necesita una disposición compacta y móvil.
En sistemas de terminales, la detección fotoeléctrica evita el roce de un sensor de contacto y el papel intercalado separa las capas. En un MT para producto terminado, confirme además la contratensión, las guías laterales y la calidad de alineación requerida.
