Fin de línea · recogida plana en carrete
Rebobinador horizontal HT / DHT para terminales y tira estampada
Mantiene la tira apoyada sobre un plato horizontal mientras forma el rollo. Elija HT-01 para una salida o DHT-02 para dos salidas independientes, con intercalado de papel y detección adaptada a la superficie.
- 01Número de salidas
- 02Carrete y superficie
- 03Ritmo de línea
- Carga por eje
- 20 kg
- Diámetro máximo
- Φ650 mm
- Velocidad máxima
- 20 m/min
- Salidas
- HT: 1 · DHT: 2
01 · Punto de partida
Elija la orientación por la forma en que la tira llega al carrete
La disposición horizontal resulta útil cuando una tira ancha, pesada o flexible pierde estabilidad al quedar suspendida. El plato la sostiene por debajo durante la recogida.
Tira plana que necesita apoyo continuo
- Terminales, contactos o lead frames estampados
- Una o dos salidas que deben recogerse por separado
- Superficie que puede requerir papel entre capas
Otra geometría de rollo o una carga mucho mayor

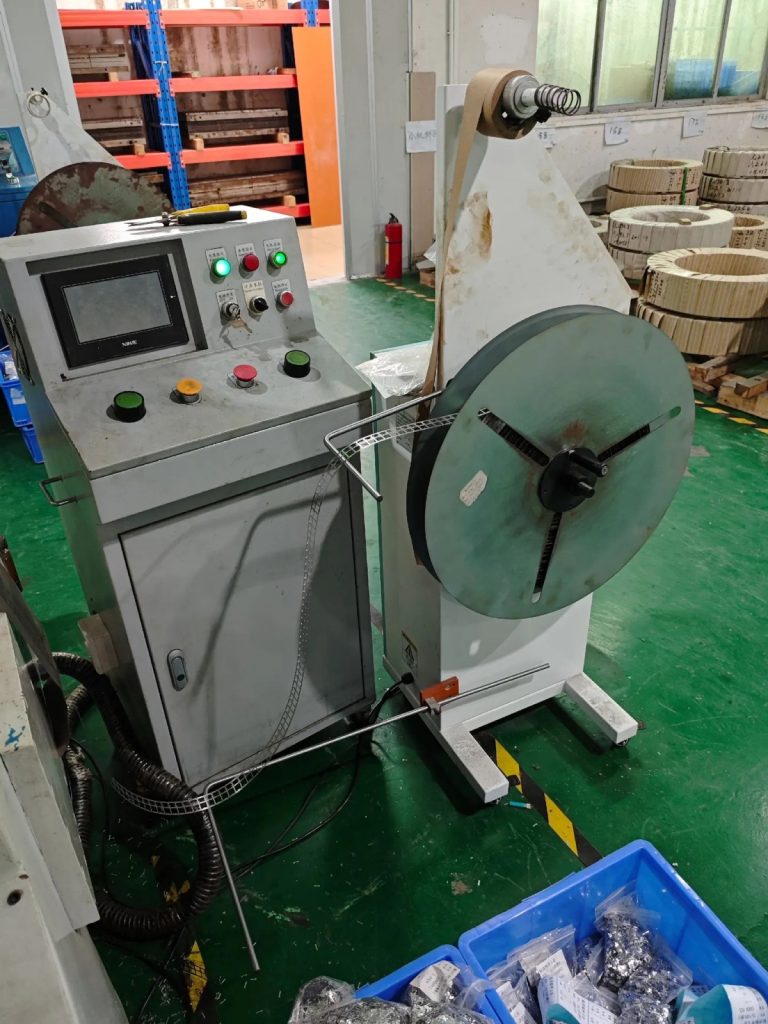

- Carrete vertical y tira estable en suspensión
- Bobina de proceso por encima de 20 kg por eje
- Material que exige contratensión o expansión pesada
02 · Recorrido de la tira
Detectar, acompañar y recoger sin dejar el material colgando

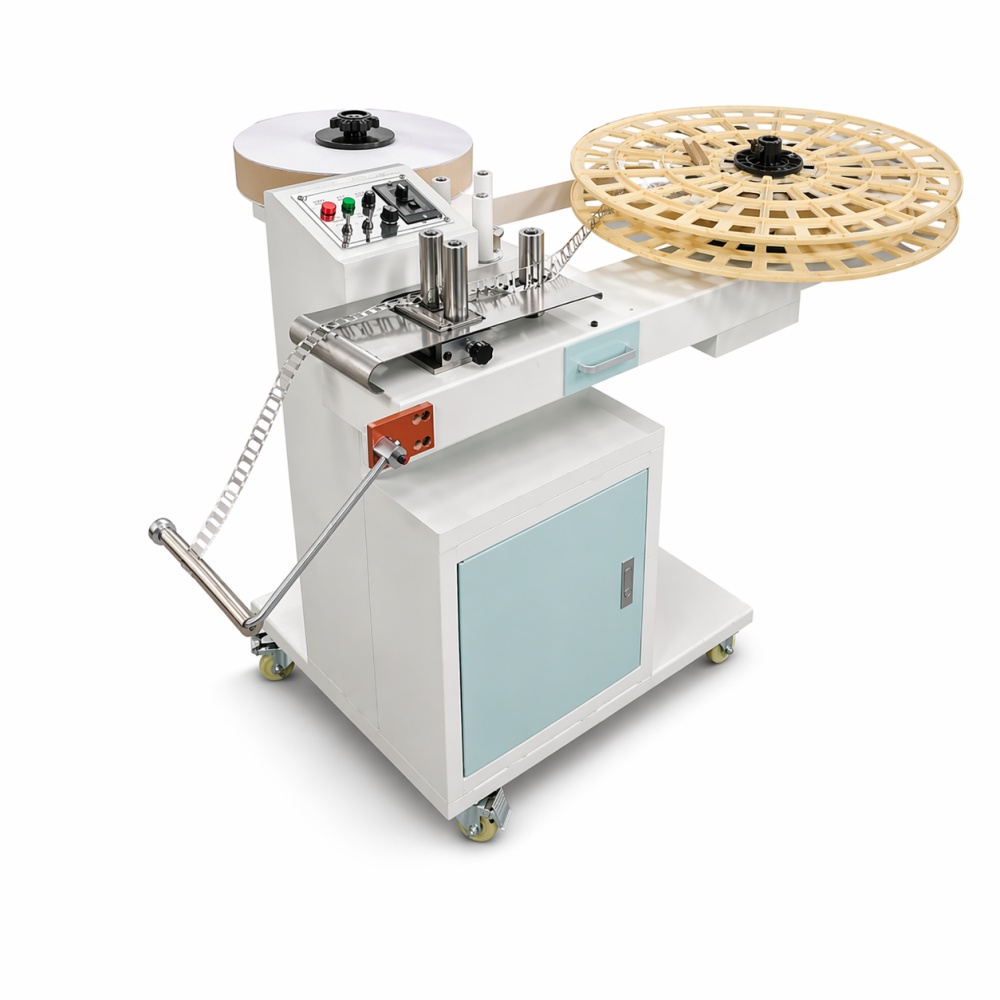

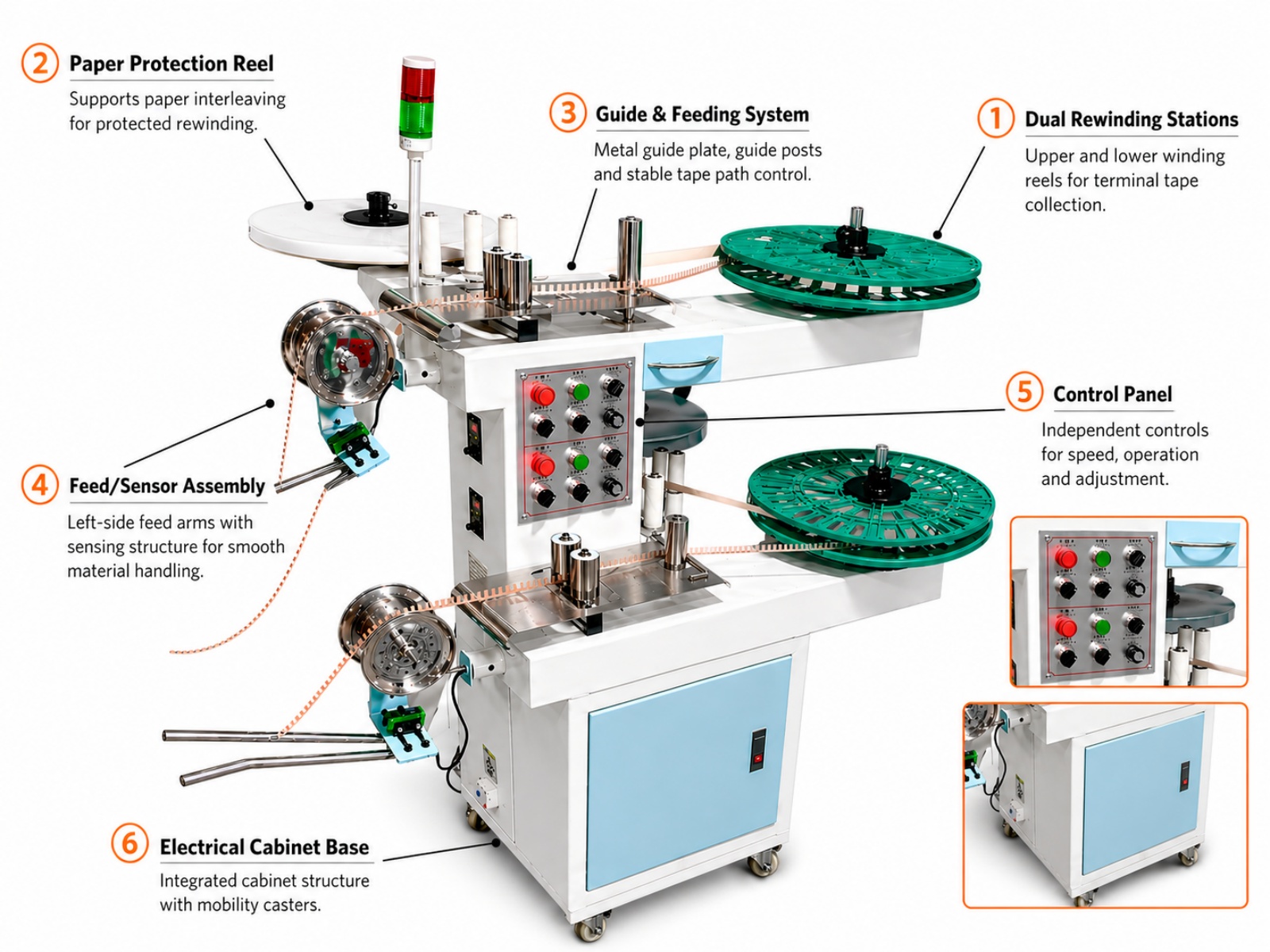

La tira sale de la prensa, pasa por la guía y el detector, recibe el papel de protección cuando corresponde y entra al carrete activo. El control ajusta la velocidad de recogida al comportamiento de la línea.
- 01Estaciones de recogida
Uno o dos platos activos según HT-01 o DHT-02.
- 02Eje de papel
Soporta el rollo de papel kraft para separar capas.
- 03Guía de entrada
Conduce la tira desde la salida de proceso.
- 04Detector
Contacto electrónico de 12 V o alternativa fotoeléctrica.
- 05Panel de mando
Ajuste de operación y velocidad de recogida.
- 06Base eléctrica
Aloja el sistema eléctrico del conjunto.
03 · Dos configuraciones estándar
Una salida usa HT-01; dos salidas independientes usan DHT-02
No sume las cargas de DHT como una sola bobina. Cada plato conserva su límite de 20 kg y recibe su propio carrete.
Una tira, un eje activo
Para una salida individual con recogida plana y acceso directo al carrete.
- Platos
- 1
- Carga
- 20 kg
Dos accionamientos independientes
Dos tiras, dos ejes activos

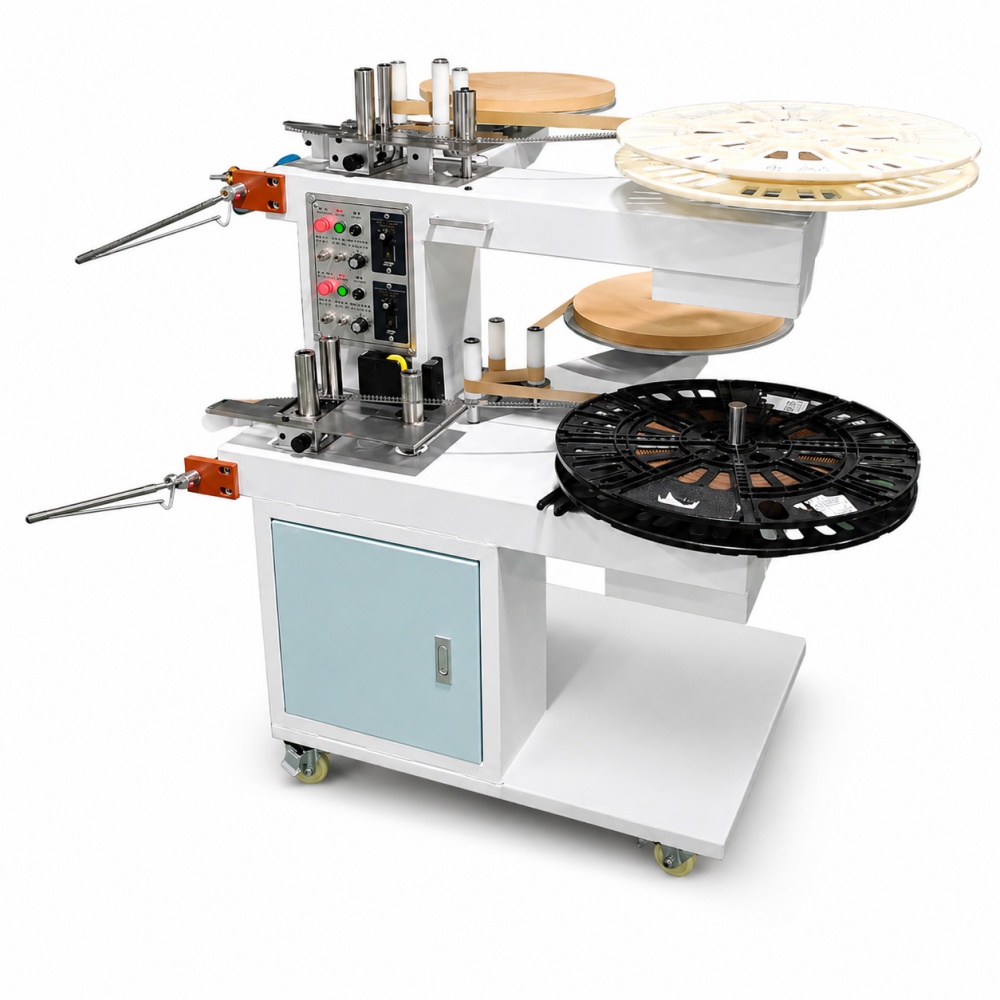

Para recoger dos salidas por separado, con accionamiento independiente en cada nivel.
- Platos
- 2
- Carga
- 20 kg × 2
| Parámetro | HT-01 | DHT-02 |
|---|---|---|
| Configuración | Un eje / un plato | Dos ejes / dos platos |
| Modelo publicado | HT-01 | DHT-02 |
| Carga máxima | 20 kg | 20 kg × 2 |
| Cantidad de carretes | 1 | 2 |
| OD máximo del carrete | Φ650 mm | Φ650 mm |
| Velocidad de recogida | Hasta 20 m/min, ajustable | Hasta 20 m/min, ajustable |
| Detección | Contacto electrónico 12 V o fotoeléctrica | Contacto electrónico 12 V o fotoeléctrica |
| Alimentación | AC 220 V · monofásica o trifásica | AC 220 V · monofásica o trifásica |
La velocidad de hasta 20 m/min es un límite publicado. La aplicación real se confirma con el material, el carrete, la salida de prensa y el método de detección.
04 · Superficie y control
El sensor gobierna el ritmo; el papel separa las capas
No existe un único montaje para todas las tiras. La superficie y la forma del material deciden el tipo de detección y el uso de papel.
Referencia física sobre tira metálica
Una estructura de contacto detecta la posición de la tira y ayuda a ajustar el ritmo de recogida. Confirme que el contacto sea compatible con la geometría y el acabado.
Detección sin tocar la superficie
Conviene evaluarla para contactos chapados o acabados sensibles. El color, el brillo, la forma y el entorno de trabajo deben probarse antes de cerrar la selección.
Papel kraft entre capas

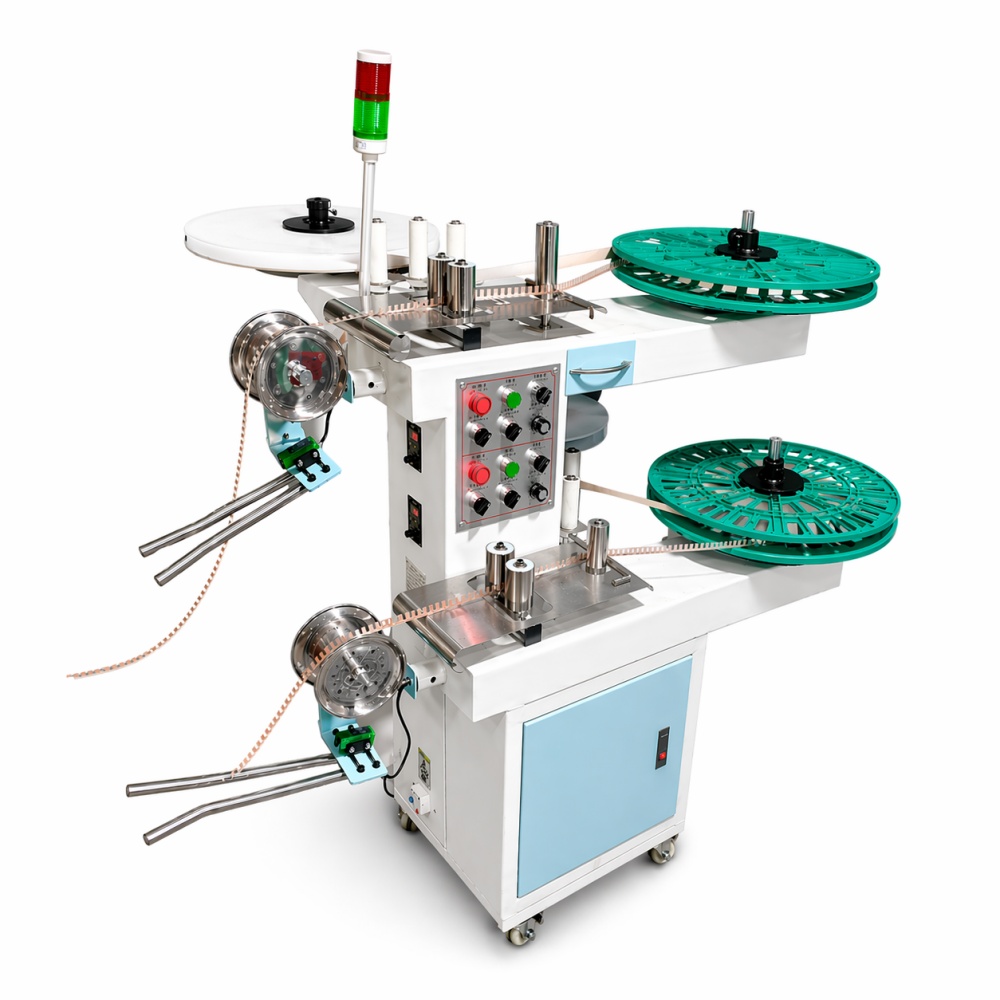

El eje pasivo alimenta el papel junto con la tira. La fuente especifica parada cuando el papel se termina o se rompe y una torre luminosa de tres colores para indicar el estado.
05 · Carrete de salida
Diámetro, centro y altura útil se cierran como una sola combinación

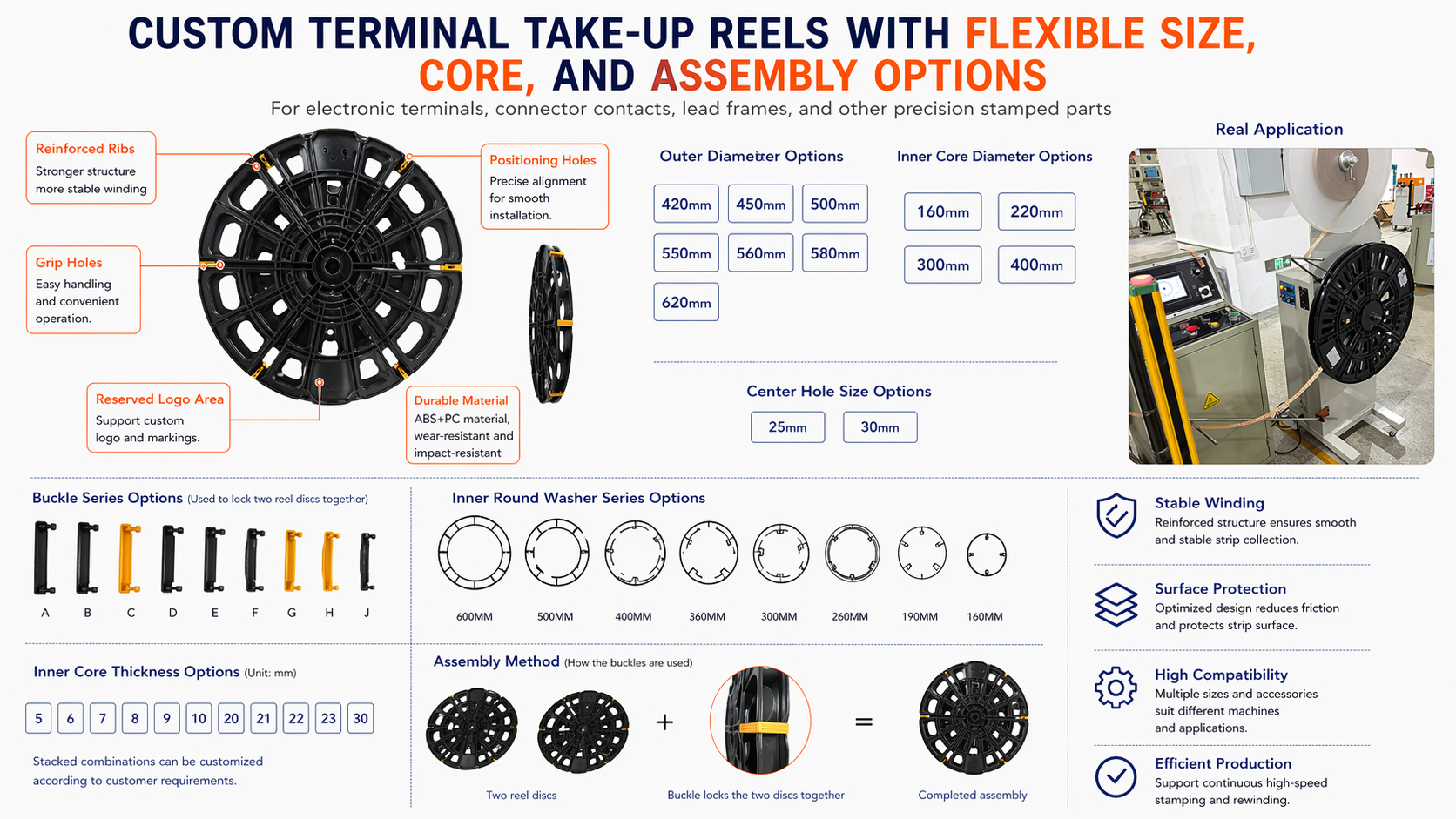

Los carretes disponibles son de ABS+PC. Elija sus dimensiones con el peso final, el número de capas y la manipulación prevista.
Diámetros exteriores disponibles.
Diámetros interiores disponibles.
Orificios centrales disponibles.
5–10 mm en incrementos de 1 mm; combinaciones apiladas bajo consulta.
06 · Alcance de suministro
Separe lo estándar, lo seleccionable y lo que exige ingeniería
Esta separación evita presupuestar una solución especial como si fuera una variante estándar de HT-01 o DHT-02.
Función de recogida
- Plato horizontal activo
- Eje pasivo para papel kraft
- Parada por falta o rotura de papel
- Torre de estado de tres colores
Configuración de la unidad
- HT-01 o DHT-02
- Contacto de 12 V o fotoeléctrico
- 220 V monofásico o trifásico
- Dimensiones y estructura del carrete
Adaptación a la línea
- Torre de tres o más ejes
- Movimiento intermitente para insertos
- Bobinado con desplazamiento transversal
- Comunicación y protección de superficie especiales
07 · Cuando HT o DHT no bastan
La arquitectura cambia con el número de salidas y el ritmo del proceso
Las soluciones especiales parten del mismo objetivo de recogida, pero se dimensionan alrededor del layout, el acceso y las señales reales.

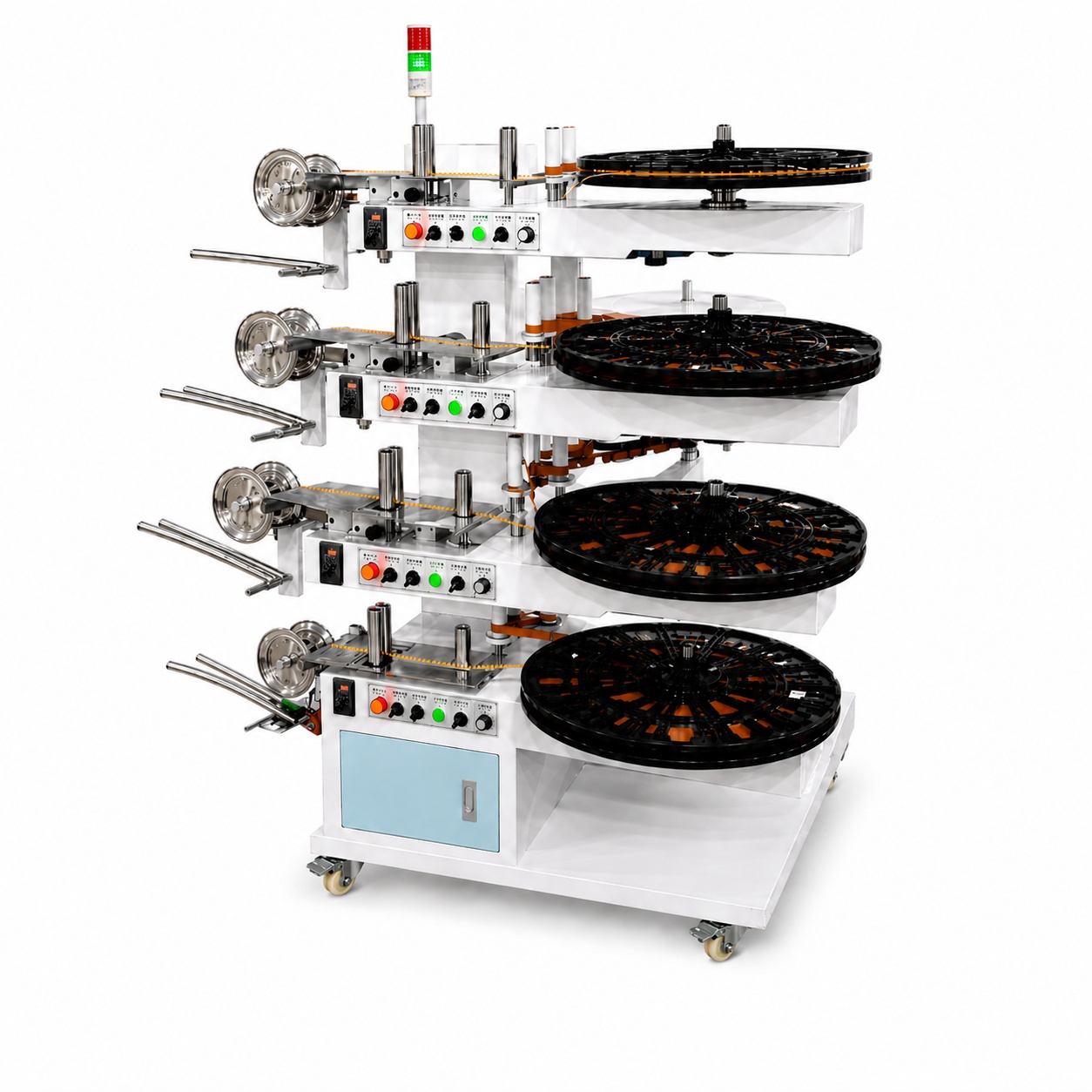

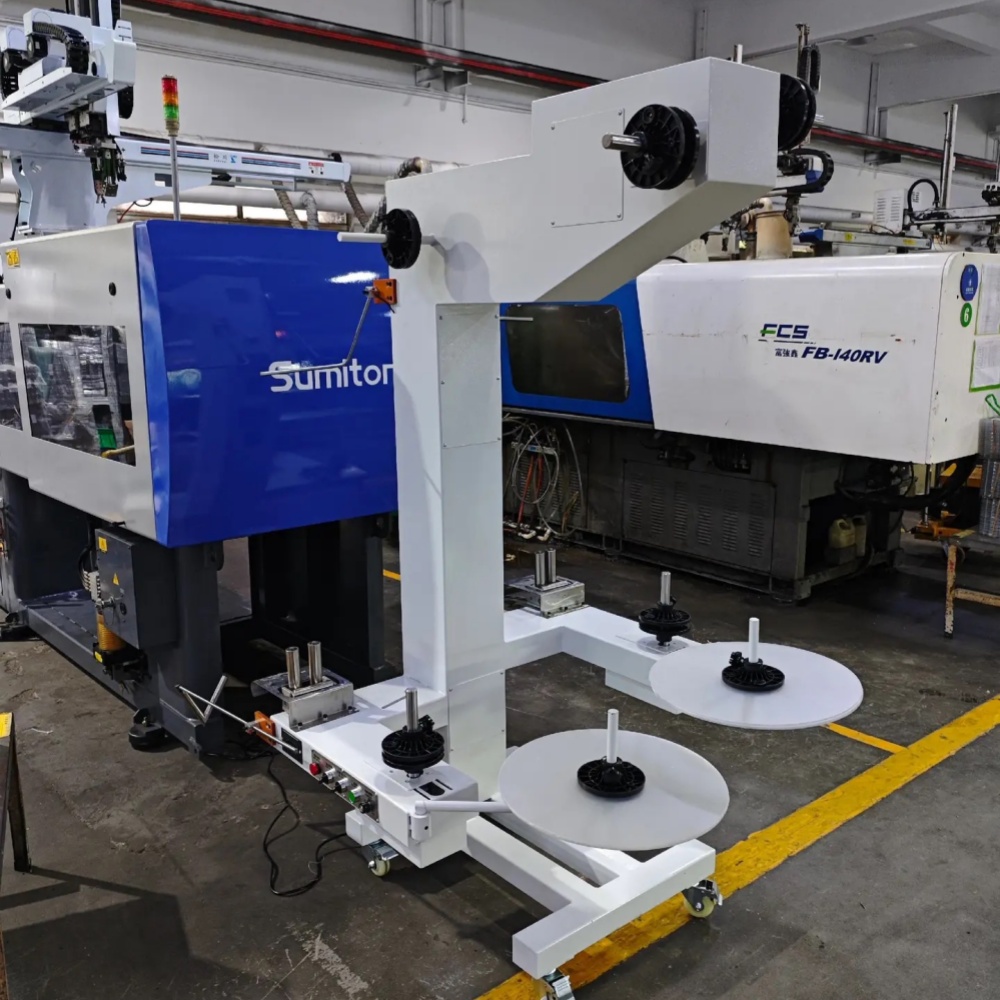

Torre multieje
Apila niveles independientes cuando varias tiras deben recogerse sin ampliar la huella en la misma proporción.
Recogida intermitente
Adapta el movimiento al ciclo de moldeo con insertos; la señal y el comportamiento entre ciclos se validan como ingeniería.

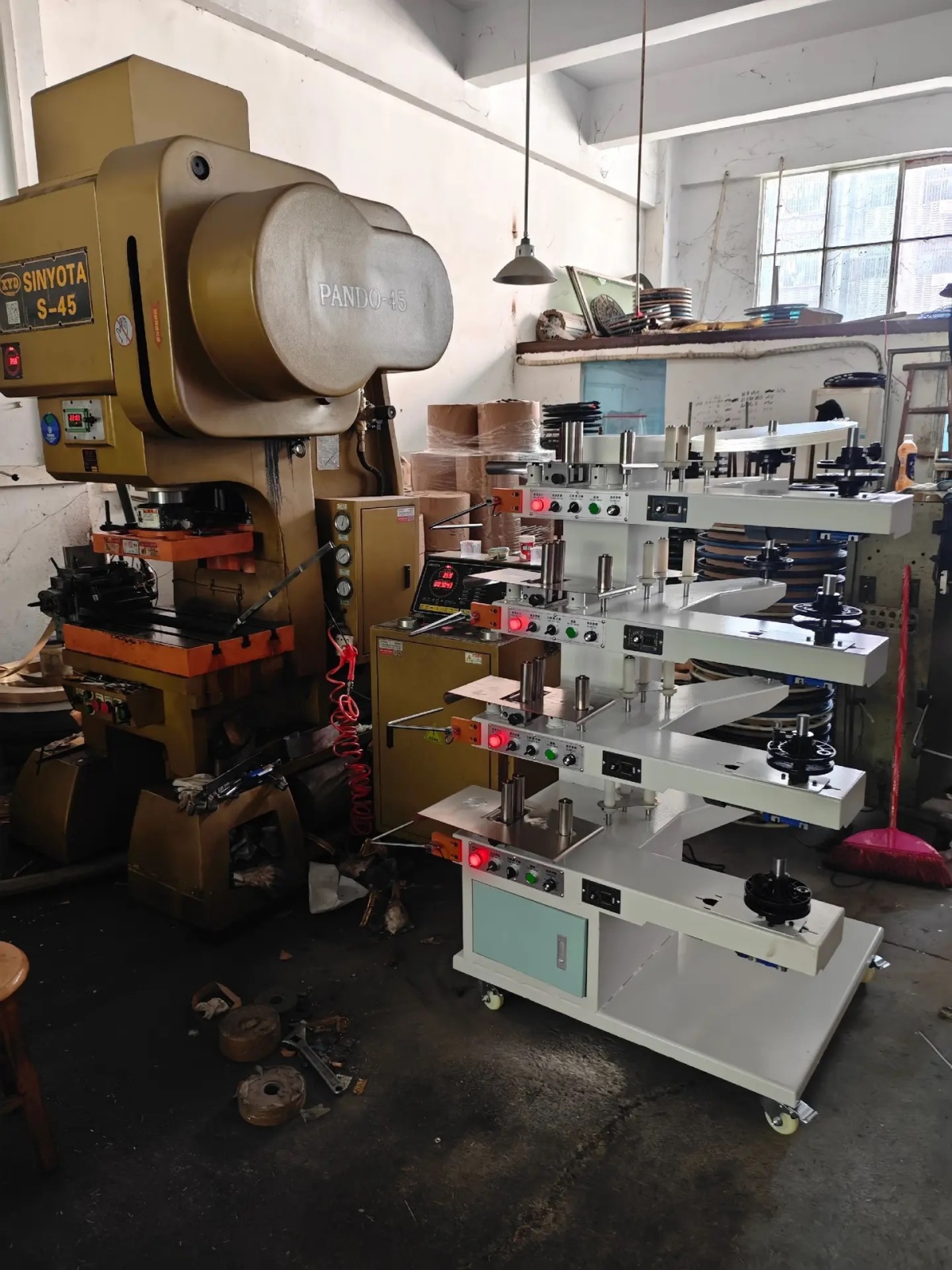

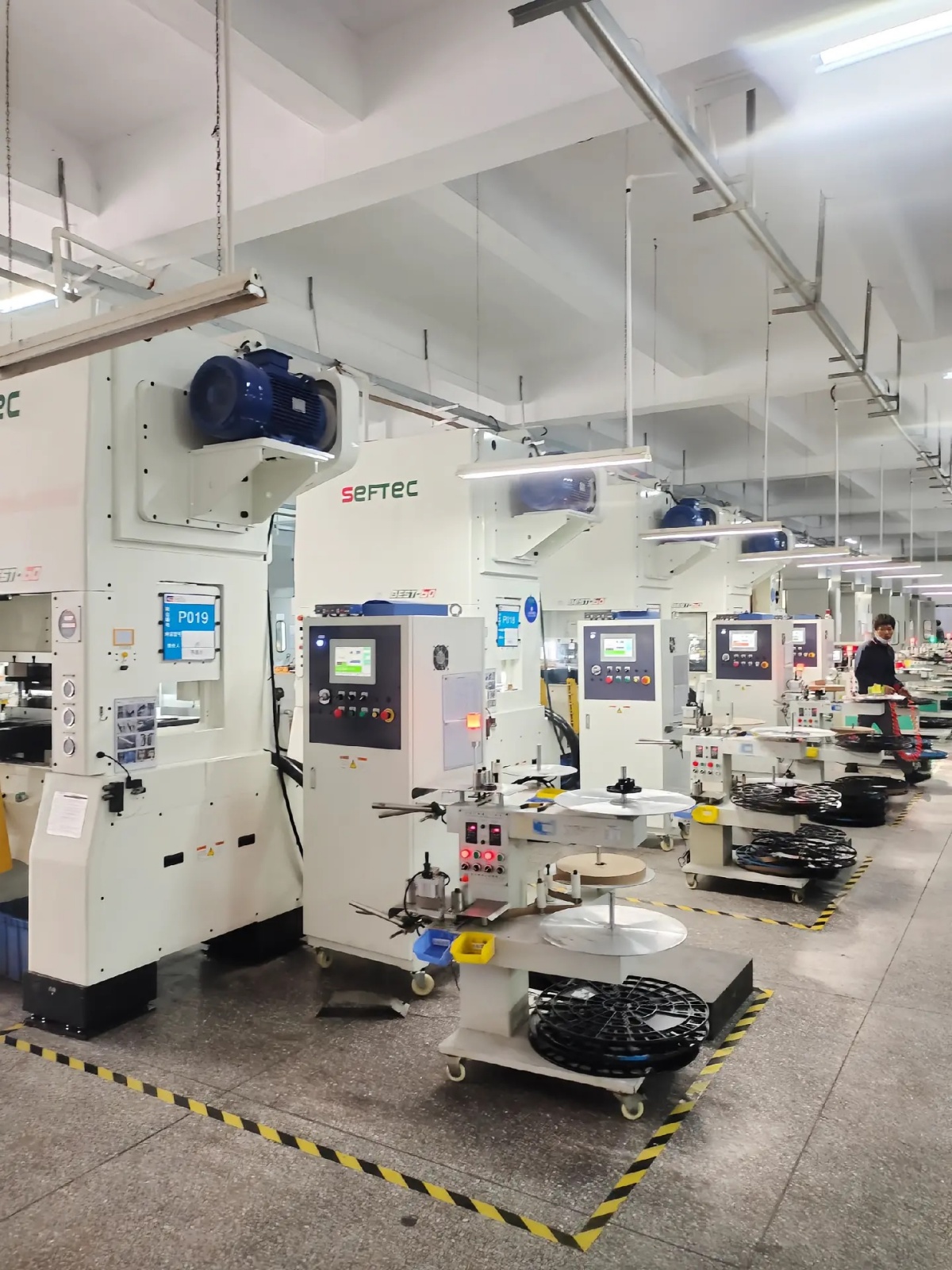

08 · Integración en planta
Reserve acceso para la tira, el carrete y el operador

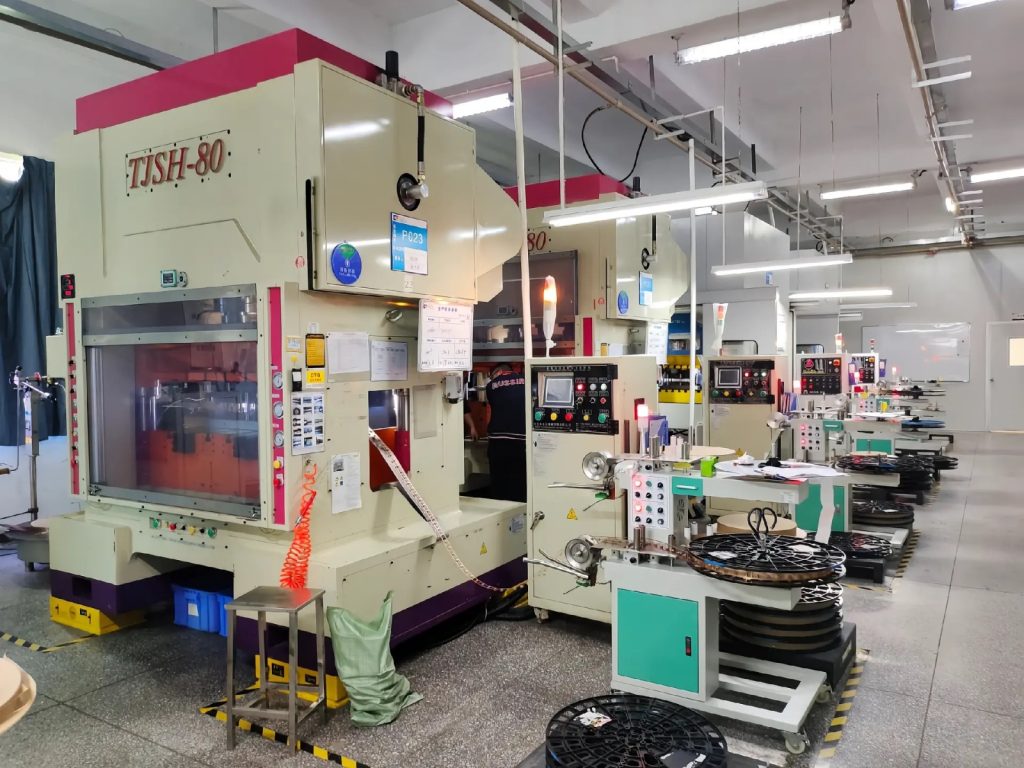

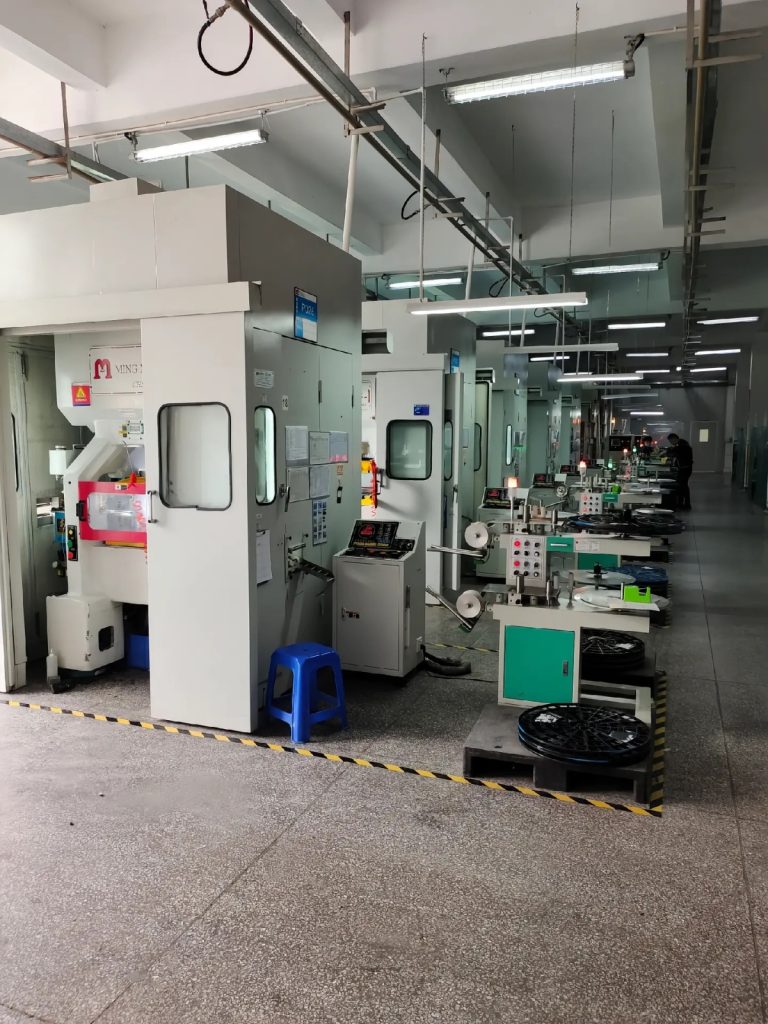

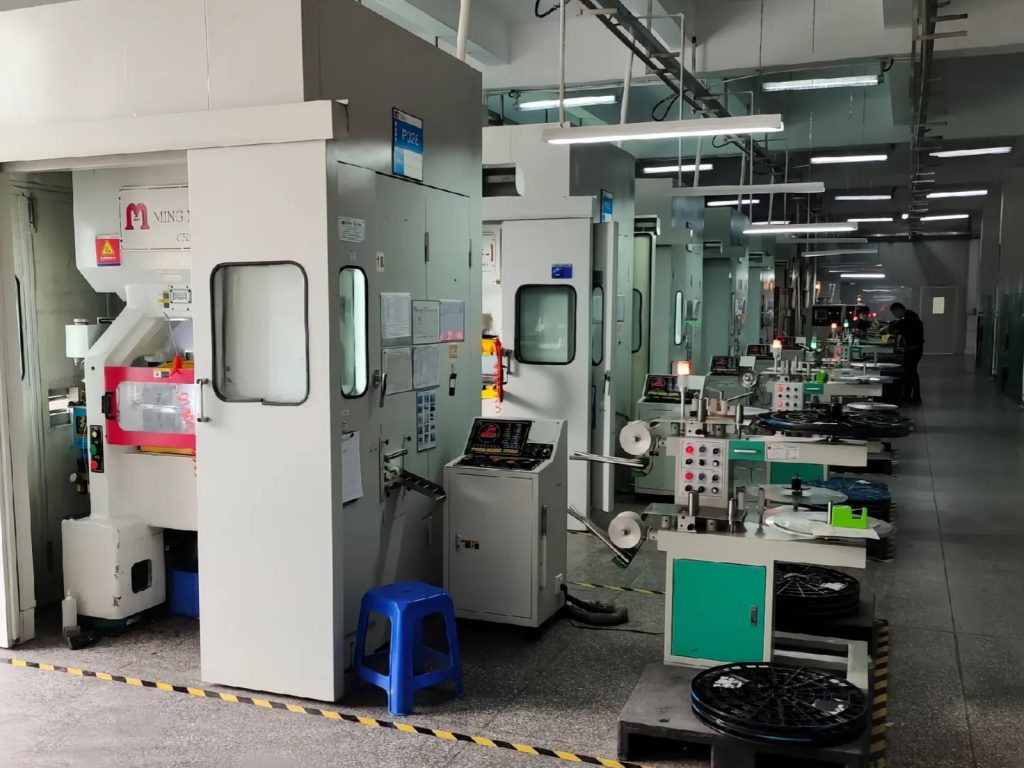

La unidad debe quedar alineada con la salida sin invadir el cambio de rollo, el pasillo ni las zonas de acceso a la prensa.
- Confirme sentido, altura y estabilidad de la salida de tira.
- Valide la señal de marcha/paro y la reacción ante rotura de papel.
- Mantenga el acceso a platos, rodillos y puntos de atrapamiento bajo el procedimiento de seguridad de planta.
- Verifique alimentación, puesta a tierra y protecciones eléctricas con la instalación real.
No se atribuye una certificación o categoría de seguridad no publicada; la evaluación final corresponde a la máquina integrada y a la normativa aplicable en destino.
09 · Movimiento real
Observe la entrada de tira antes de definir la interfaz de línea

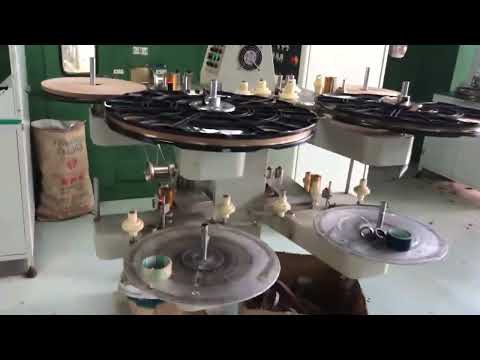

Compare el apoyo sobre el plato, la zona de detección y la formación del rollo con su propia salida de prensa. Para cotizar, envíe un video corto de la tira trabajando y las dimensiones del carrete.
Ver demostración en YouTube ↗10 · Preguntas de selección
Respuestas para cerrar la primera comparación
01¿Cuándo conviene una disposición horizontal?
Cuando la tira ancha, pesada o flexible tiende a torcerse al quedar suspendida. El plato la sostiene por debajo durante la recogida; la decisión final depende de la geometría, la superficie y el carrete real.
02¿Cuál es la diferencia entre HT-01 y DHT-02?
HT-01 recoge una salida en un plato. DHT-02 incorpora dos ejes activos independientes para recoger dos tiras por separado. Cada eje admite hasta 20 kg y un carrete de hasta Φ650 mm.
03¿El sensor de contacto y el fotoeléctrico son equivalentes?
Ambos permiten gobernar la recogida, pero interactúan de forma diferente con la tira. El contacto electrónico de 12 V usa una referencia física; el fotoeléctrico evita ese contacto. La superficie, la geometría y el entorno definen la elección.
04¿Puede intercalar papel entre las capas?
Sí. El conjunto incluye un eje pasivo para papel kraft. La fuente también especifica parada automática si el papel se termina o se rompe y una torre luminosa de tres colores para indicar el estado.
05¿Se puede recoger más de dos tiras?
Sí, mediante una solución de ingeniería de tres o más ejes. No es un modelo HT-01 o DHT-02 estándar: deben confirmarse número de salidas, separación, altura disponible, acceso de cambio y señales de línea.
06¿Qué datos se necesitan para seleccionar el equipo?
Material y superficie, ancho y espesor de la tira, número de salidas, peso y dimensiones del carrete, velocidad, sentido de salida, necesidad de papel, método de detección y alimentación eléctrica disponible.
11 · Datos para cotizar
Empiece por la tira que sale y el rollo que debe obtener
Con estos datos se puede decidir HT, DHT o una solución especial sin trasladar supuestos de otro rebobinador.
- 01
Tira · material, acabado, ancho, espesor y número de salidas.
- 02
Carrete · OD, ID, centro, peso final y necesidad de papel.
- 03
Línea · velocidad, sentido, altura, señal y energía disponible.
Selección y cotización
Solicite selección y cotización
El correo es el único campo obligatorio. Complete los datos técnicos que ya tenga y adjunte una foto, plano o ficha.
