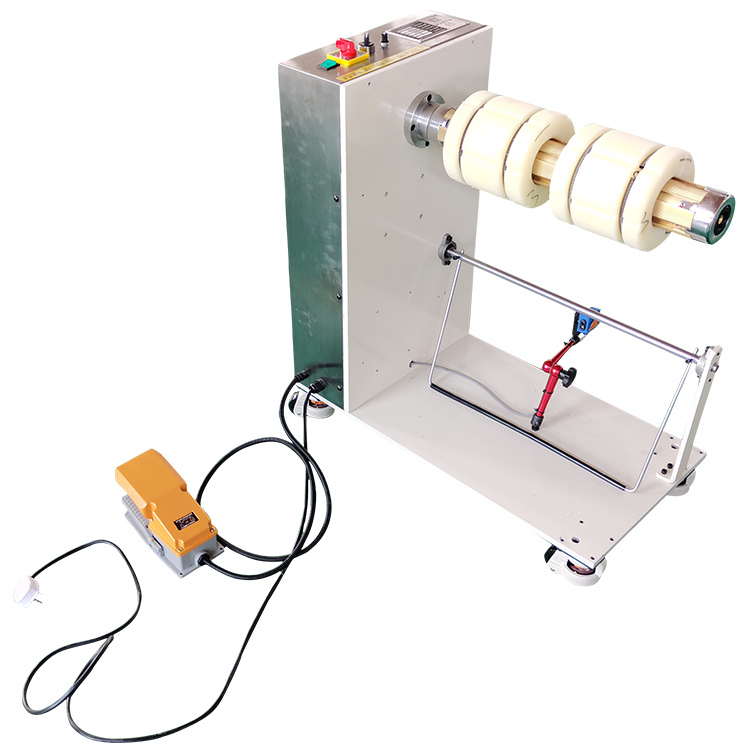

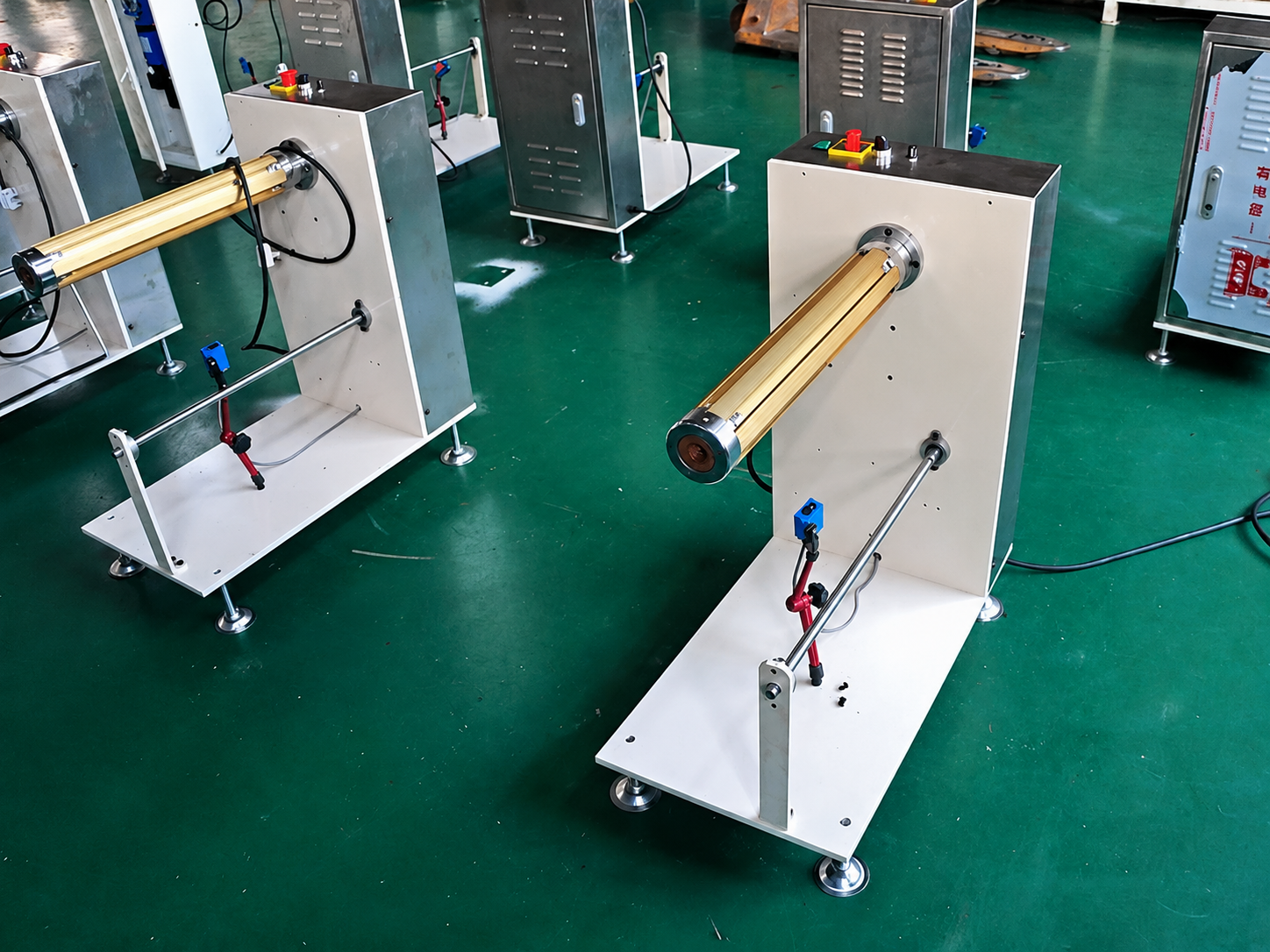

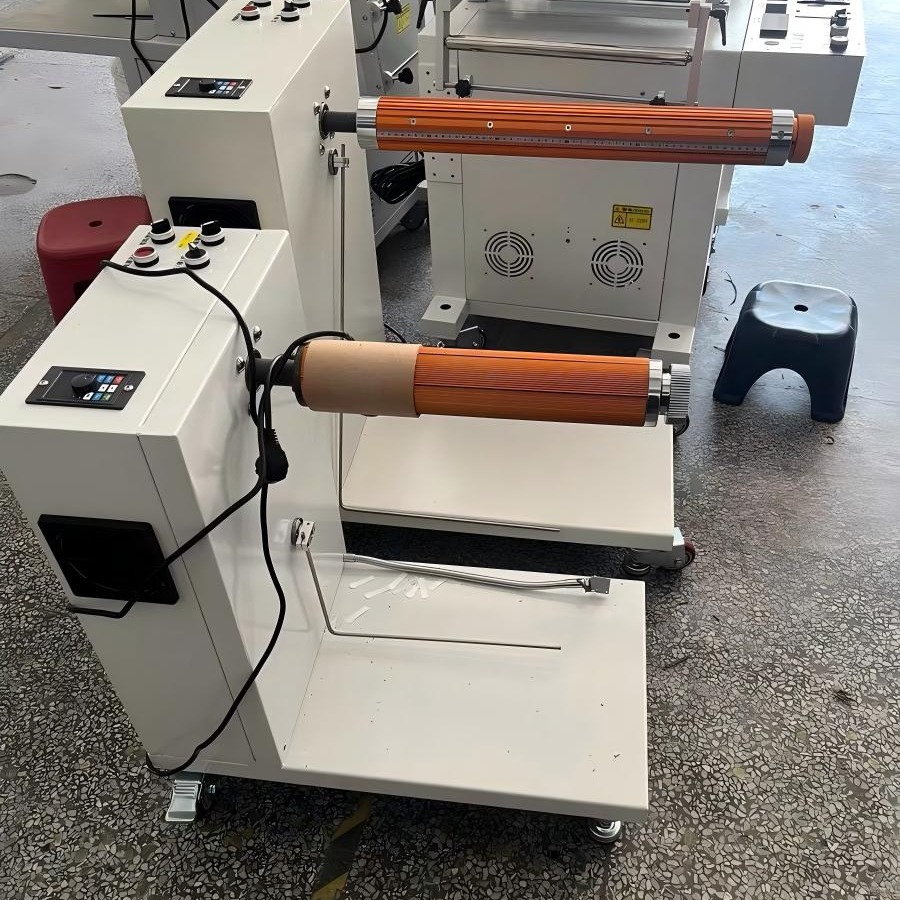

Recogida auxiliar de película y papel soporte
Recoge película protectora, papel antiadherente (liner) o papel soporte después de que otro proceso los separa. Mantiene una ruta de bobinado definida sin convertir el PFR en un mecanismo activo de retiro.
Primero, confirme qué llega al eje
La diferencia decisiva no es el color de la película, sino quién realiza el retiro y qué tensión admite la banda antes de formar el rollo.
Otra estación libera la película o el papel soporte.
La banda llega al PFR sin cruces ni interferencias.
El eje y la camisa sostienen el diámetro interior confirmado.
El material se recoge con dirección y control definidos.

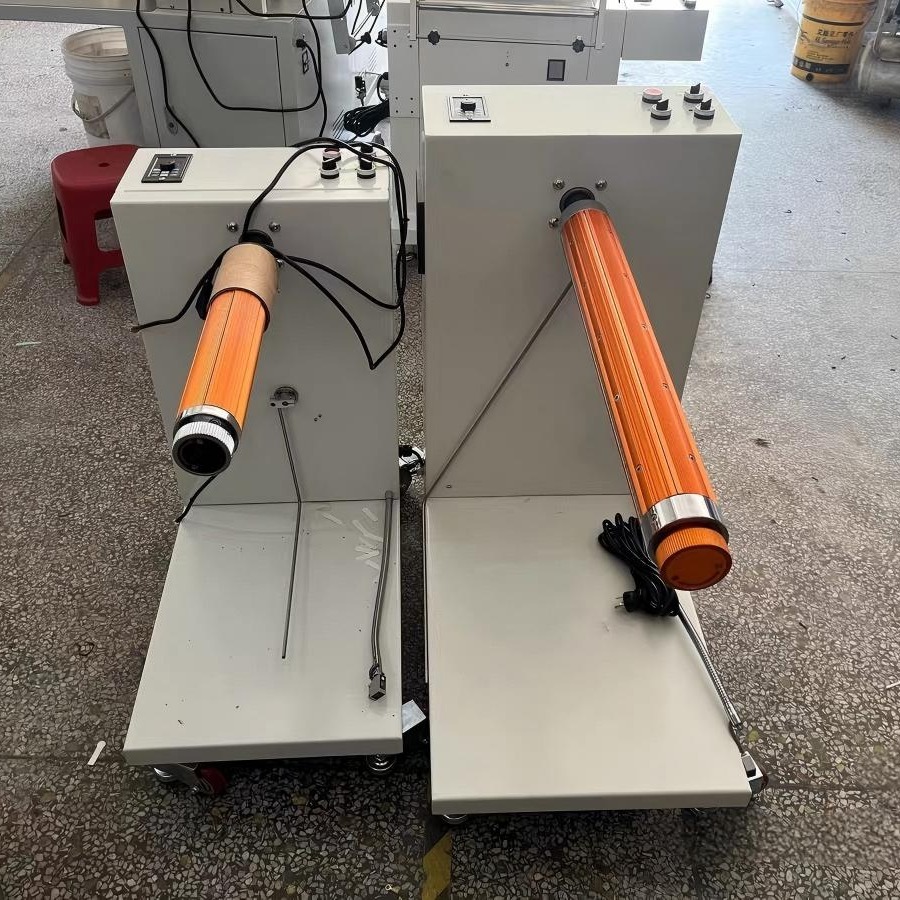

Preselección por ancho, carga y geometría
El ancho útil define el primer filtro. La carga, el diámetro exterior, el núcleo, la tensión y la posición de la estación cierran la configuración.
Deslice horizontalmente para comparar todas las columnas →
| Modelo | Ancho útil | Carga | Diámetro exterior | Diámetro interior típico | Uso inicial |
|---|---|---|---|---|---|
| PFR-100 | 100 mm | 100 o 200 kg | 200–500 mm | 102 / 152 / 203 mm | Película estrecha, papel antiadherente o papel soporte en una estación compacta. |
| PFR-200 | 200 mm | 100 o 200 kg | 200–500 mm | 102 / 152 / 203 mm | Recogida junto a equipos de enderezado, alimentación, inspección o corte. |
| PFR-300 | 300 mm | 100 o 200 kg | 200–500 mm | 102 / 152 / 203 mm | Película, papel antiadherente o papel protector de mayor ancho dentro del rango confirmado. |
Este es el rango publicado para comparar la geometría del rollo.
Es una condición ilustrativa; no es un límite ni sustituye el rango de 200–500 mm.
Se evalúa según la aplicación; no se presenta como un cuarto modelo estándar.
El núcleo no se fuerza para entrar
Una camisa aumenta el diámetro efectivo de apoyo del eje. El núcleo conserva su propio diámetro interior y la selección final considera también el peso y las bridas.

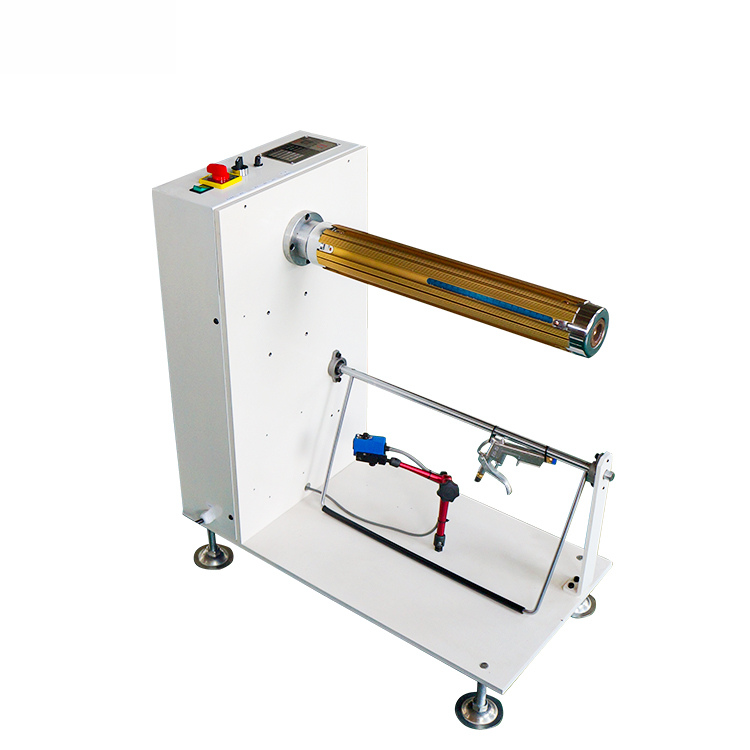

El eje neumático de 3 in es la base; los núcleos mayores requieren una camisa adaptadora.

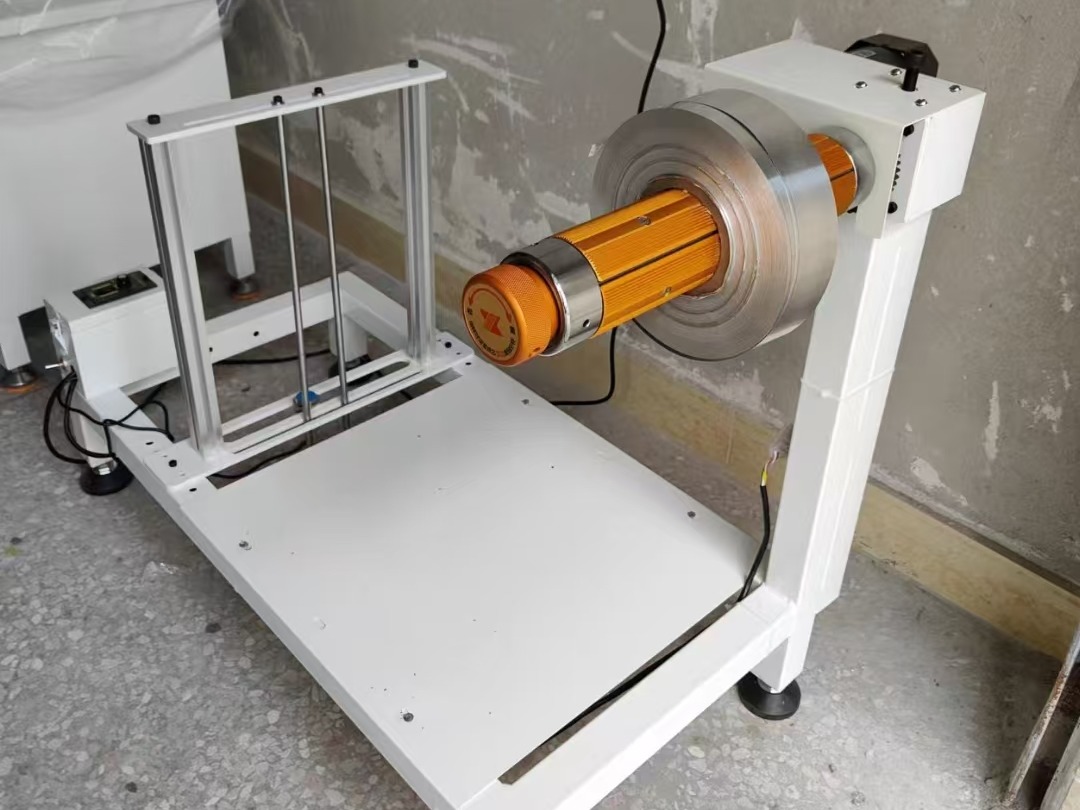

La camisa aumenta el diámetro efectivo de apoyo; no modifica el diámetro interior del núcleo.
Los valores corresponden a 102, 152 y 203 mm, aproximadamente 4, 6 y 8 in. Comparta el diámetro interior medido, el material del núcleo, el ancho, el peso y el diámetro exterior final para definir camisa y apoyo.
Mando según la relación con la línea
Conviene cuando el operador controla directamente el momento de recogida y puede vigilar la formación del rollo.
Se confirma cuando la presencia o la posición de la película debe gobernar el movimiento. El tipo y la ubicación dependen de la ruta real.
Requiere definir velocidad, tensión admisible, señal disponible, sentido de bobinado y respuesta esperada. No se asume como configuración incluida.
La ruta real decide la posición
Un plano de planta o un video corto permite revisar sentido de avance, altura de salida, espacio de cambio de núcleo y paso del operador.

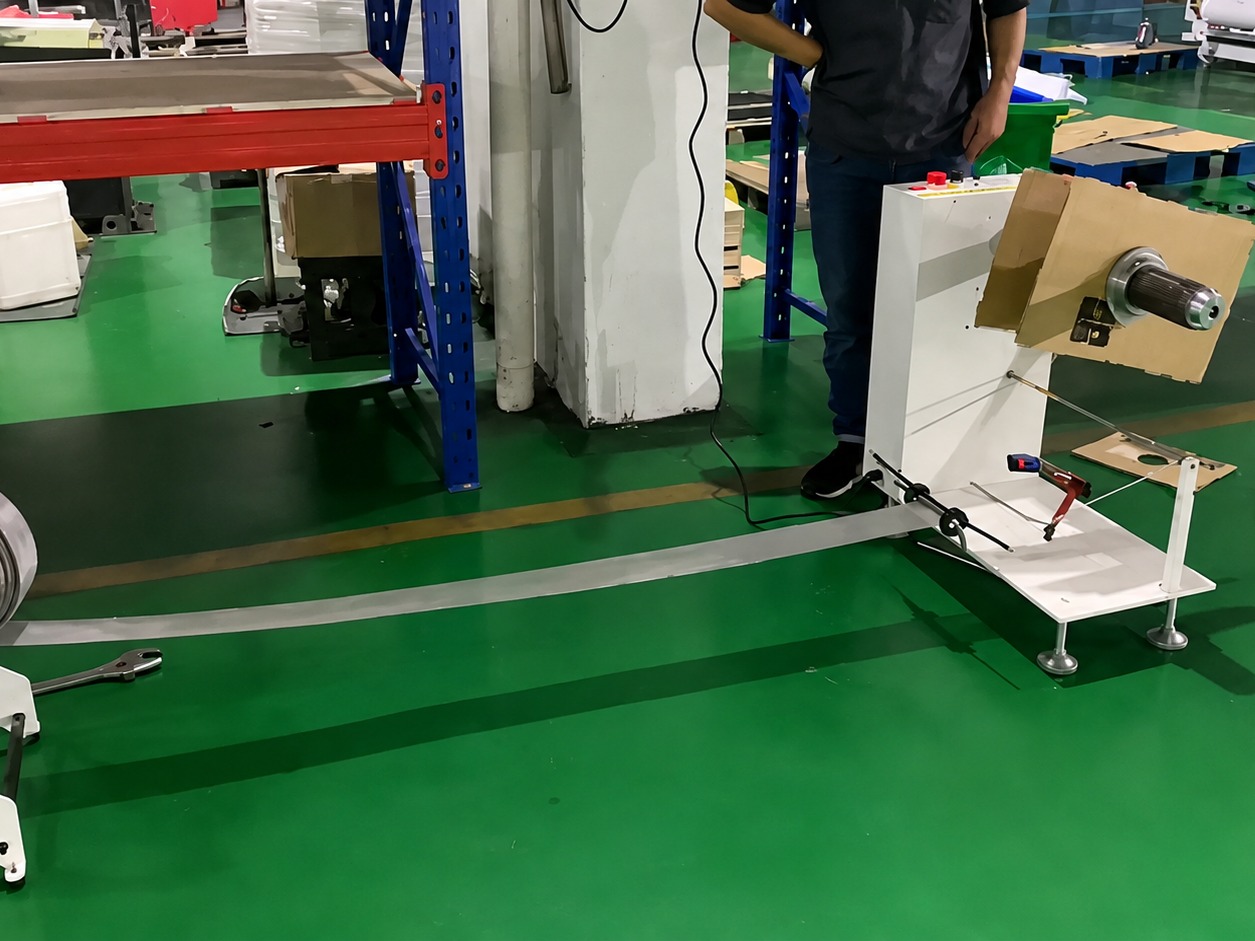

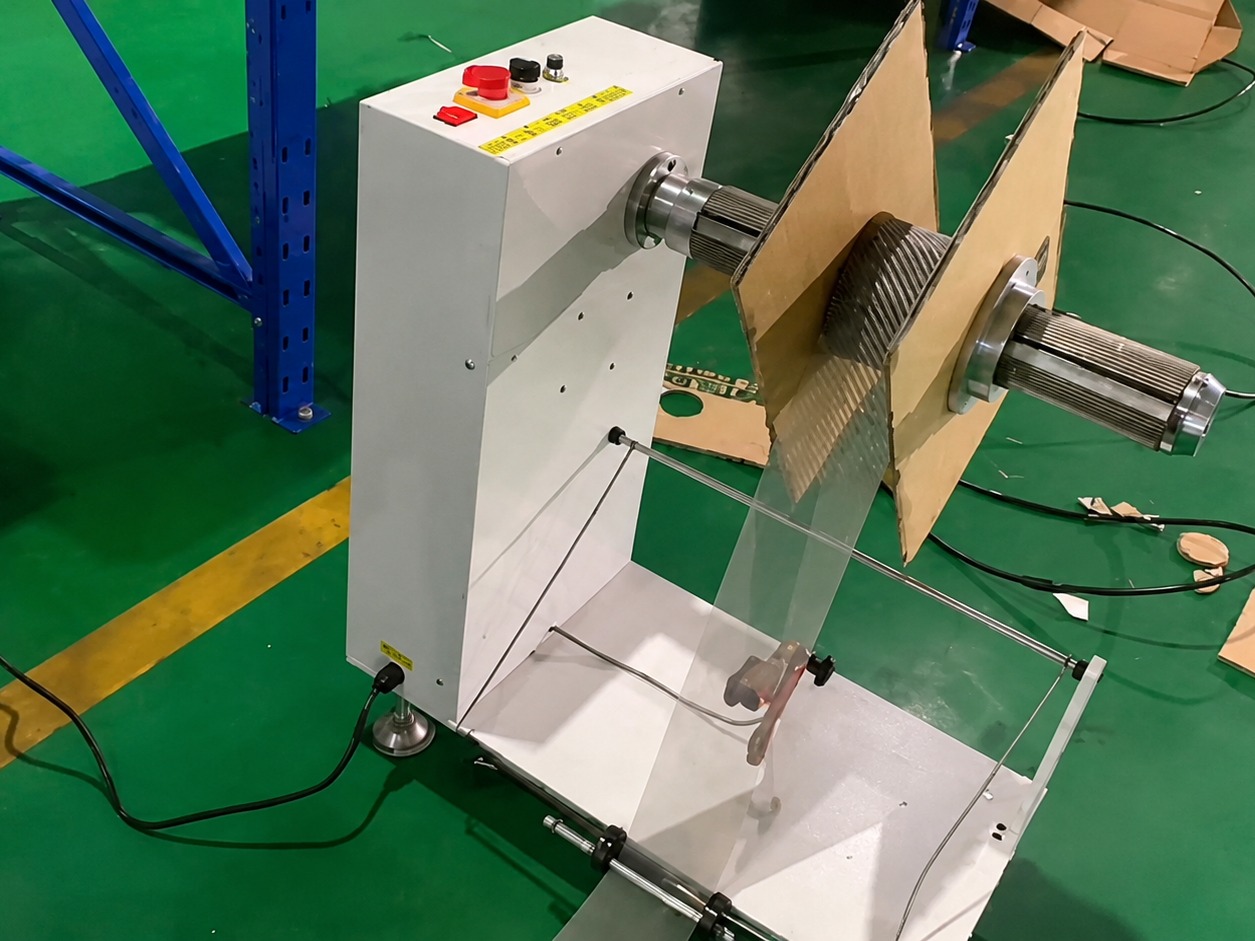

La entrada debe llegar alineada y sin exigir al PFR que despegue la película del material principal.
La posición real se define para que la película llegue sin cruces, tirones ni interferencia con el paso del operador.

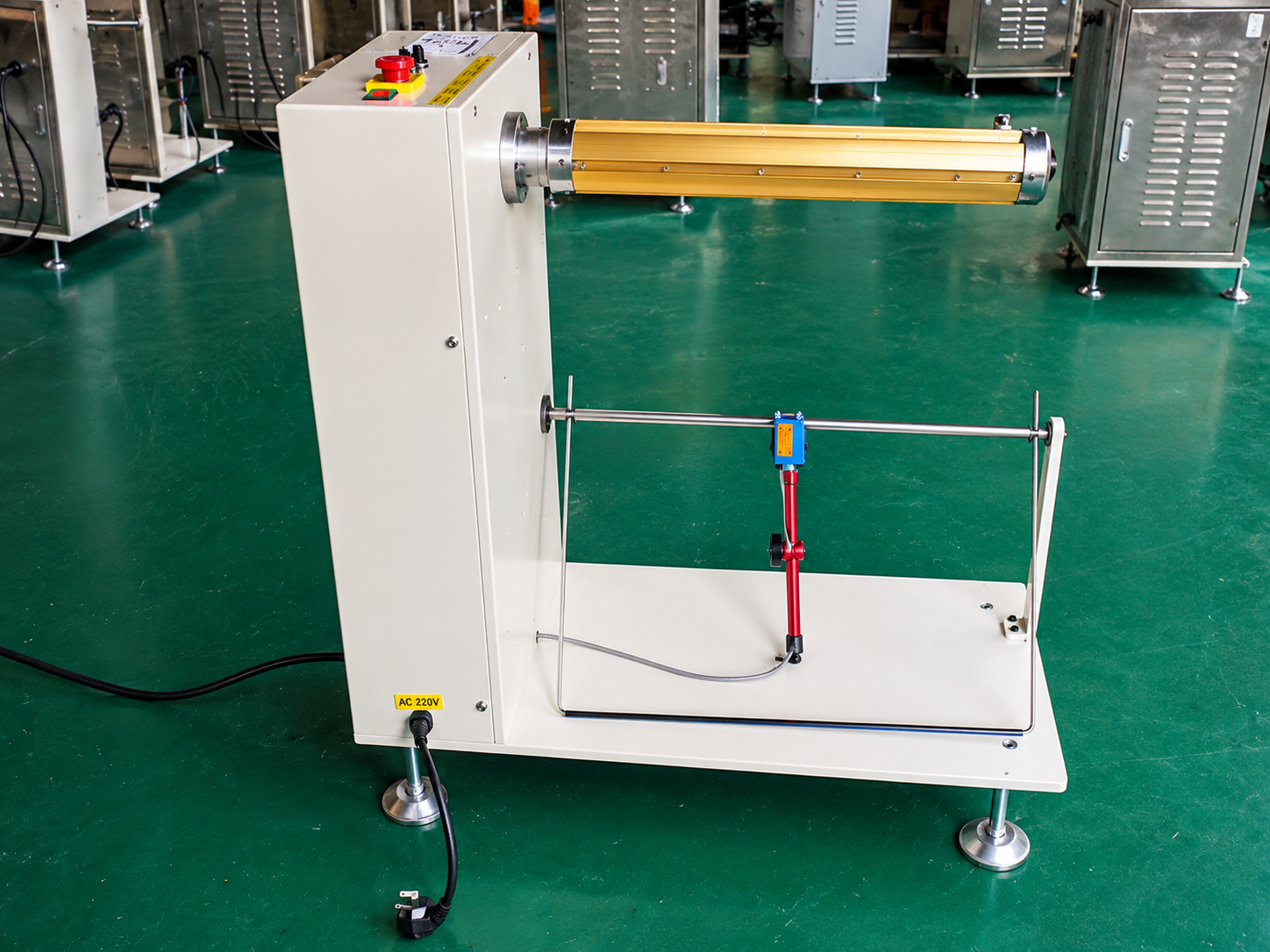

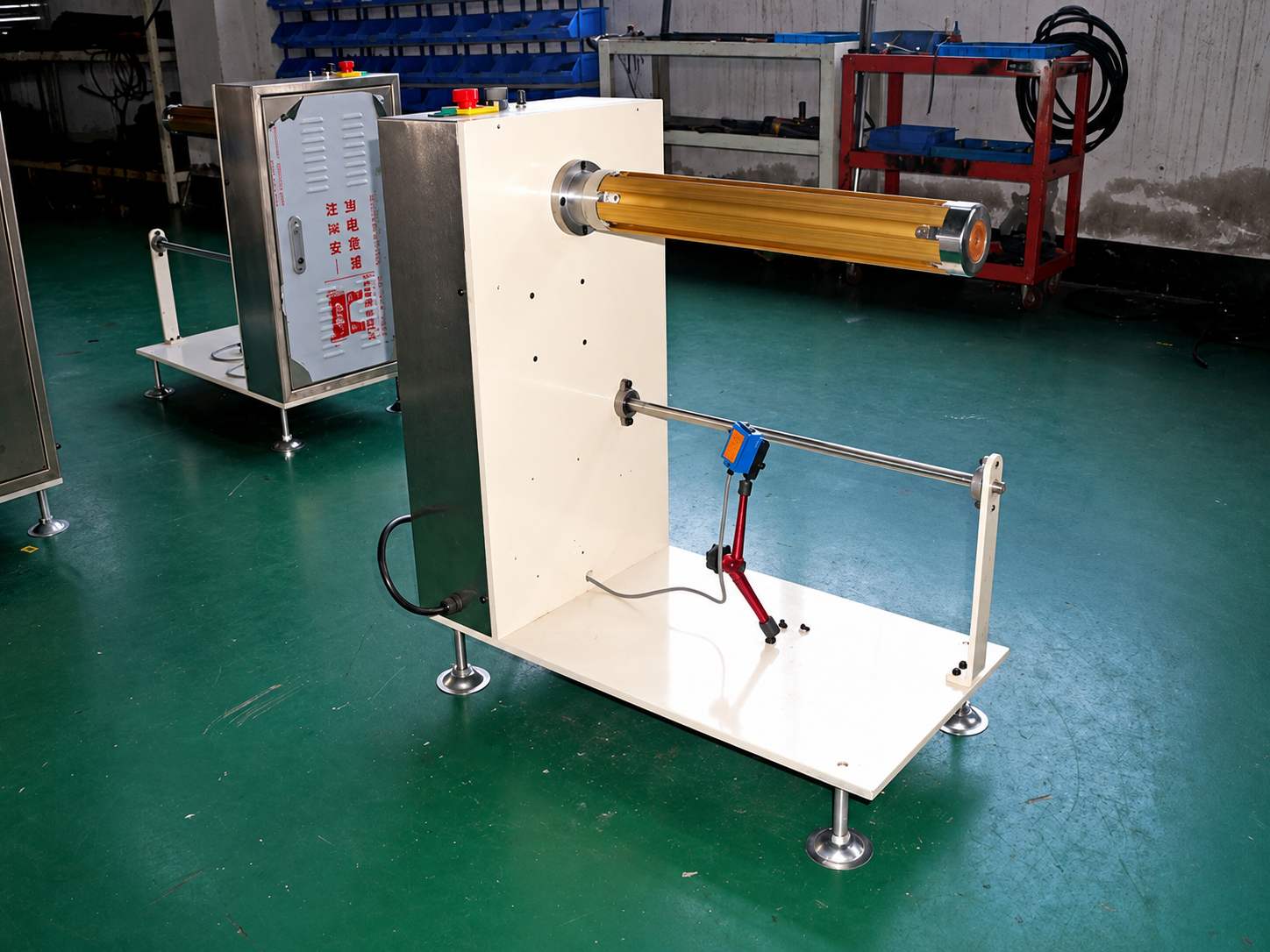

La orientación del eje, la base y la guía se revisa contra el espacio disponible y el sentido de bobinado.
Dos equipos, dos trabajos distintos
El PFR se dimensiona para película, papel antiadherente, papel soporte o una banda ligera compatible. Una salida de metal, terminales o esqueleto continuo exige revisar carga, tensión, carrete, orientación y estructura con un rebobinador dedicado.
Datos mínimos para una primera configuración
No necesita tener resuelta toda la ingeniería. Con estos datos HENLI puede identificar las primeras incompatibilidades y pedir solo lo que falte.
Película, papel antiadherente o papel soporte; ancho real y espesor si se conoce.
Peso previsto, diámetro exterior final, diámetro interior y material del núcleo.
Velocidad, tensión admisible y sentido de bobinado.
Equipo anterior, altura de salida, espacio y foto o video.
Selección y cotización
El correo electrónico es el único campo obligatorio. Comparta los datos del rollo y la línea que ya tenga.
Preguntas de selección
Las respuestas separan capacidad publicada, condición de referencia y elementos que dependen de la aplicación.
No. El PFR recibe una película, un papel antiadherente (liner) o un papel soporte que ya fue separado por otra estación o por el propio proceso. Si la línea necesita despegar la película en línea, primero se debe definir un sistema de retiro y su recorrido.
La primera selección se hace por el ancho útil: 100, 200 o 300 mm (3,94, 7,87 u 11,81 in). Después se confirman el peso del rollo, su diámetro exterior final, el diámetro interior del núcleo, el tipo de material, la velocidad, la tensión admisible y la ubicación junto a la línea.

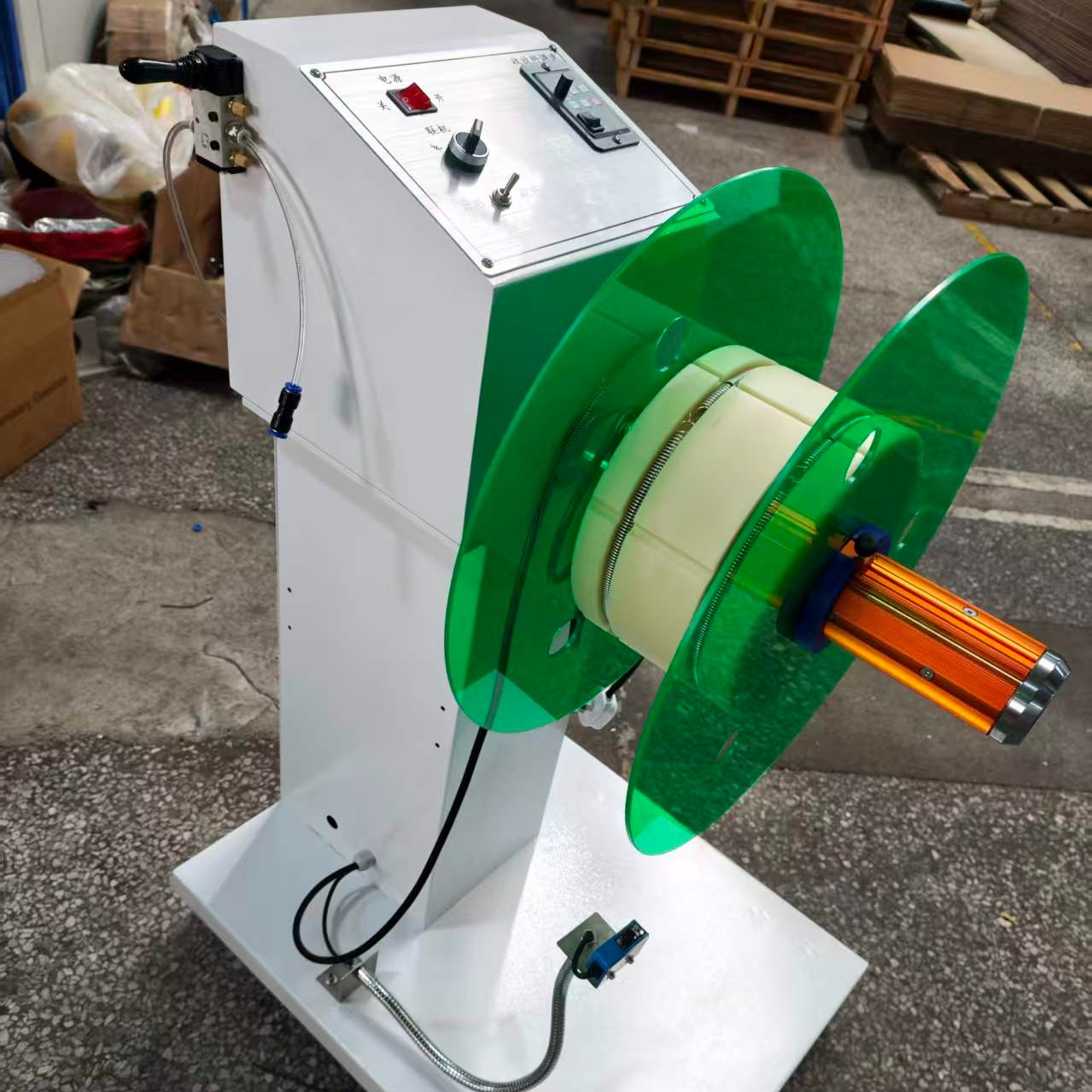

Sí, cuando se define la camisa adaptadora y el apoyo de bridas correctos. El eje base mide 3 in (76,2 mm) y el núcleo nominal de 8 in tiene aproximadamente 203 mm de diámetro interior. La camisa aumenta el diámetro efectivo del eje; no cambia el diámetro interior del núcleo del cliente.
No. Los 406 mm (15,98 in) son una condición de referencia publicada. La tabla de selección indica un rango de diámetro exterior de 200 a 500 mm (7,87 a 19,69 in); el valor final se confirma con ancho, peso, núcleo, material y disposición.

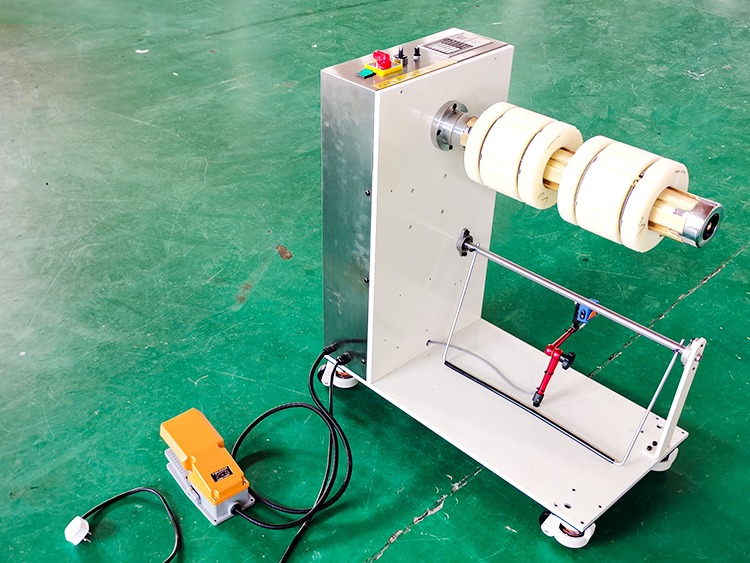

No debe darse por hecho. El pedal se usa para arranque y paro desde la estación. La detección fotoeléctrica, la detección por desplazamiento y la sincronización con el equipo principal se definen según la ruta de la película, la velocidad y la sensibilidad a la tensión.
No es la selección prevista para material metálico pesado, tira estampada, terminales o esqueleto continuo. Esas salidas requieren un rebobinador de tira metálica o de terminales dimensionado por carga, tensión, carrete y orientación.
