Desbobinador de bobina metálica para líneas de prensa

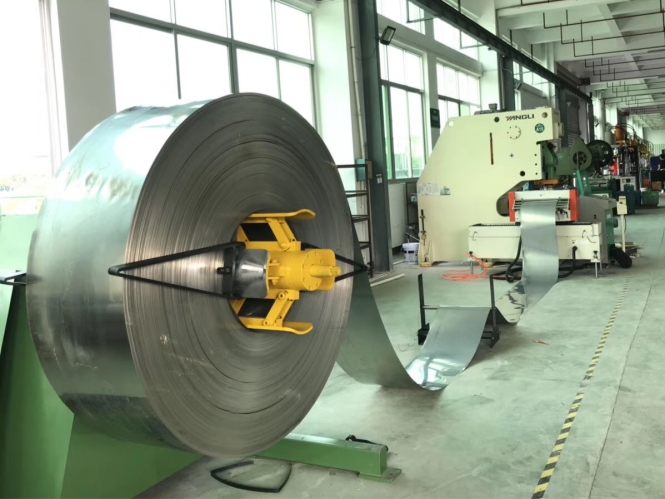

El desbobinador sostiene la bobina y libera la tira antes del enderezado, alimentador o línea de corte.
Unidades de ingeniería
Uso recomendado
Cuándo conviene este equipo
Para seleccionar correctamente según peso de bobina, ancho, diámetro interior, velocidad y método de carga.
- La selección parte del peso y diámetros de la bobina.
- Un brazo presor ayuda con bobinas pesadas o con tendencia a abrirse.
- El control de lazo evita tirones y acumulación de material.

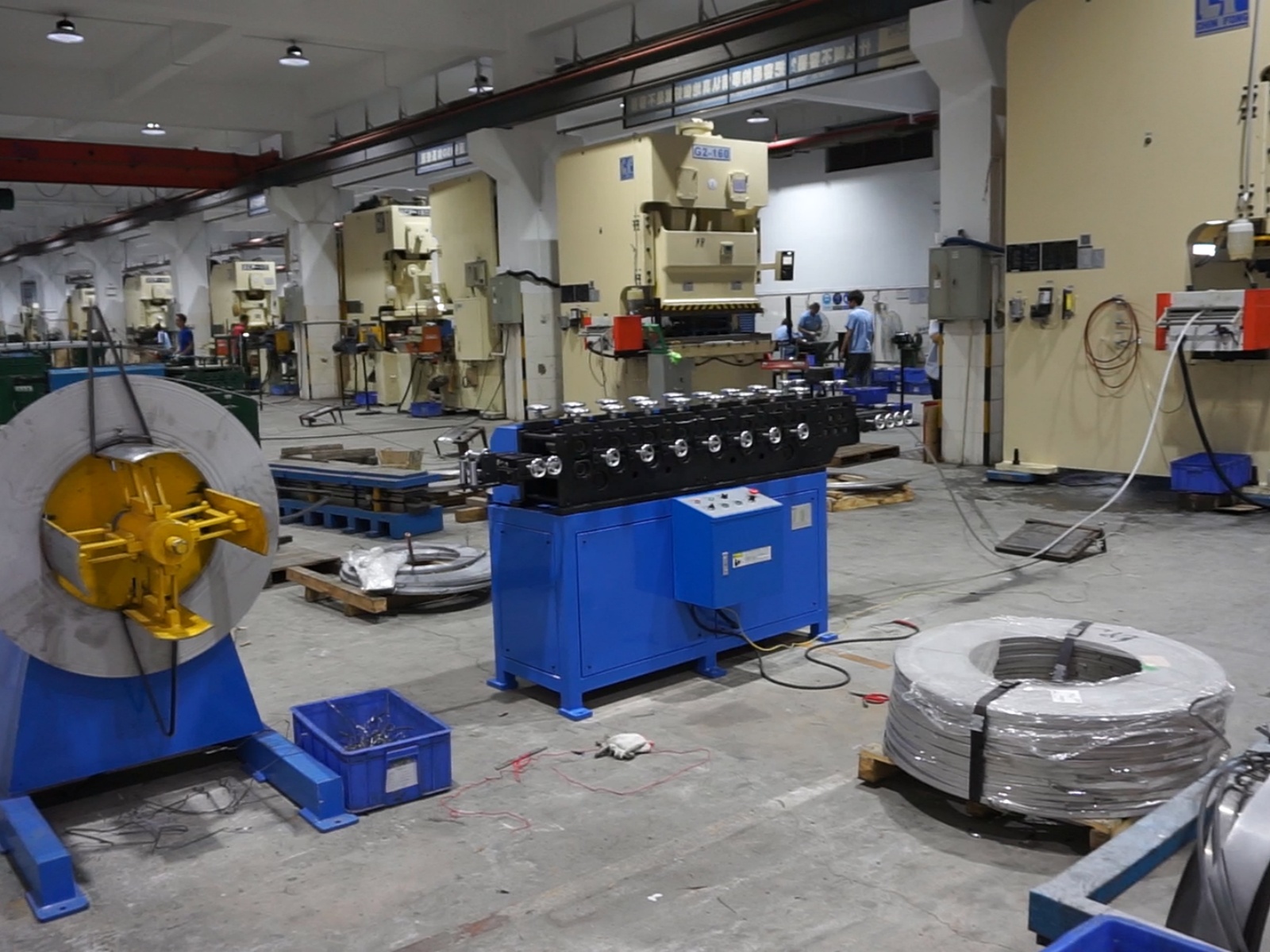

- Puede trabajar antes de enderezadora, alimentador o cizalla.
Encaje técnico
Cuándo usarlo y cuándo revisar otra opción
Encaja bien cuando
- Bobinas ligeras o medianas donde el equipo posterior puede recibir la tira de forma estable.
- Líneas de estampado, cizalla, corte a longitud o perfilado con rangos de ancho hasta MT-800.
- Compradores que todavía necesitan decidir entre manual, motorizado, hidráulico o versión reforzada.
Revise otra configuración si
- Bobinas muy pesadas, muy anchas o con carga frecuente donde conviene ir directo a hidráulico pesado.
- Material muy delicado y estrecho que trabaja mejor sobre un desbobinador horizontal de baja tensión.
- Producción continua donde el cambio de bobina debe ser casi sin paro; allí conviene revisar doble cabezal.
Descripción técnica
Qué resuelve dentro de la línea
Un desbobinador no debe elegirse solo por el nombre del modelo. En una línea real, la bobina puede ser ligera o pesada, estrecha o ancha, suave o con tensión interna. Si el equipo no controla bien la salida de material, el alimentador y la prensa terminan trabajando con tirones, material flojo o lazo inestable.
Esta página funciona como entrada para compradores que todavía están comparando desbobinador manual, motorizado e hidráulico. Para una selección seria, HENLI revisa peso de bobina, ancho, espesor, diámetro interior, diámetro exterior, velocidad de línea y equipo posterior.
Flujo de trabajo
- Soporte de bobinaLa máquina sostiene la bobina y permite que la tira salga hacia enderezadora, alimentador, cizalla o prensa.
- Control de salidaSegún configuración, el desbobinador puede ser no motorizado, motorizado o trabajar con control de lazo para evitar acumulación o tensión.
- Equipo posteriorLa fuerza de arrastre y la estabilidad de línea dependen del equipo siguiente, por eso el desbobinador se selecciona junto con la línea completa.
Selección
Cómo decidir si este modelo encaja
La decisión correcta depende del material, la prensa, el troquel, la velocidad real y el problema de producción. Estos puntos ayudan a evitar una compra por nombre de máquina.
Manual o no motorizado
Útil para bobinas ligeras, líneas sencillas y procesos donde el equipo posterior puede tirar la tira de forma estable.
Motorizado
Adecuado cuando se necesita liberar material de forma controlada y reducir carga sobre el alimentador o enderezadora.
Hidráulico

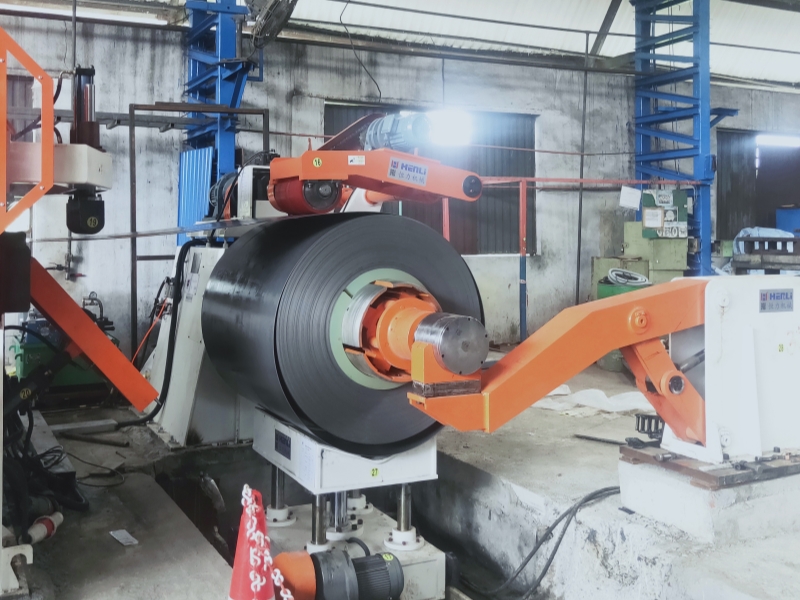

Mejor cuando la bobina es pesada, el cambio de bobina requiere más seguridad o se necesita expansión del mandril.

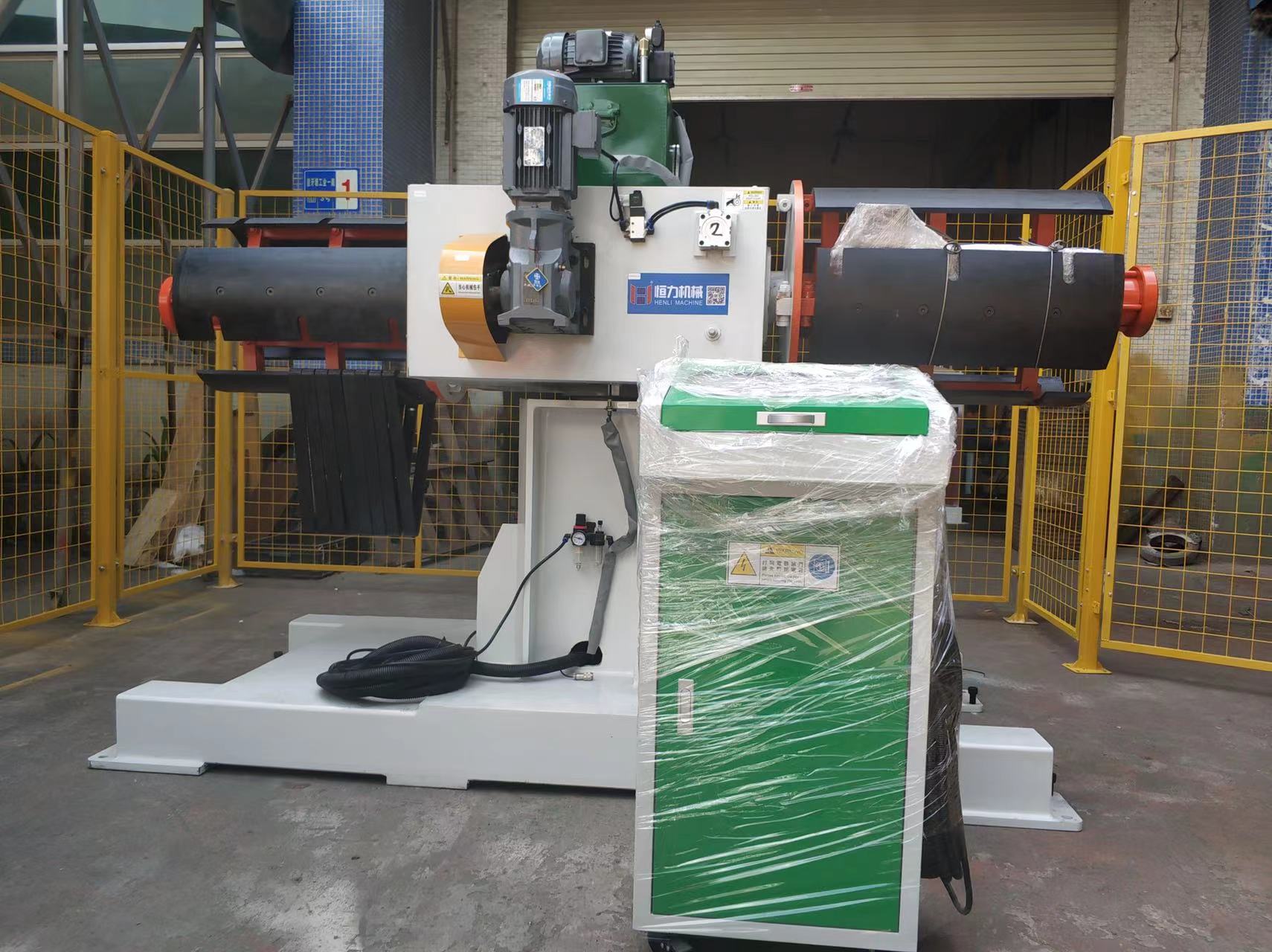

Doble cabezal
Se usa cuando el tiempo de cambio de bobina afecta la productividad y conviene preparar una bobina mientras otra trabaja.
Datos de selección
Parámetros y puntos de revisión
Rango común200 kg a 5 toneladas en modelos estándar
Diámetro interior450-530 mm como referencia común
TiposManual, motorizado, hidráulico, con carro
OpcionesBrazo presor, VFD, expansión hidráulica
Modelos y parámetros
Tabla técnica para preselección
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Unidades de parámetros
Modelos MT para desbobinador estándar
Use el ancho de bobina como primer filtro. La carga reforzada o personalizada cambia estructura y cotización.
| Modelo | Ancho de bobina | Carga estándar | Carga reforzada / personalizada | ID | OD | Velocidad | Motor |
|---|---|---|---|---|---|---|---|
| MT-200 | 200 mm | 500 kg | hasta 1 ton | 450-530 mm | 1200 mm | 15 m/min | 0.75 kW |
| MT-300 | 300 mm | 800 kg | hasta 2 ton | 450-530 mm | 1200 mm | 15 m/min | 0.75 kW |
| MT-400 | 400 mm | 1 ton | hasta 3 ton | 450-530 mm | 1200 mm | 15 m/min | 1.5 kW |
| MT-500 | 500 mm | 2 ton | hasta 5 ton | 450-530 mm | 1200 mm | 15 m/min | 1.5 kW |
| MT-600 | 600 mm | 2 ton | hasta 6 ton | 450-530 mm | 1200 mm | 15 m/min | 2.2 kW |
| MT-700 | 700 mm | 3 ton | hasta 7 ton | 450-530 mm | 1200 mm | 15 m/min | 2.2 kW |
| MT-800 | 800 mm | 3 ton | hasta 8 ton | 450-530 mm | 1200 mm | 15 m/min | 2.2 kW |
Opciones del desbobinador estándar MT
Las opciones no se agregan por lista fija. Se seleccionan cuando el material, la bobina, la superficie o el espacio de línea lo justifican.
| Opción | Cuándo conviene | Dato que debe confirmarse |
|---|---|---|
| Retenedor tipo A-frame | Cuando la bobina necesita apoyo lateral o contención básica durante el desenrollado | Ancho de bobina, OD y espacio alrededor del mandril |
| Control de lazo por inducción | Cuando el alimentador, enderezadora o prensa necesita recibir la tira sin tirones ni exceso de acumulación | Distancia de lazo, velocidad de línea y equipo posterior |

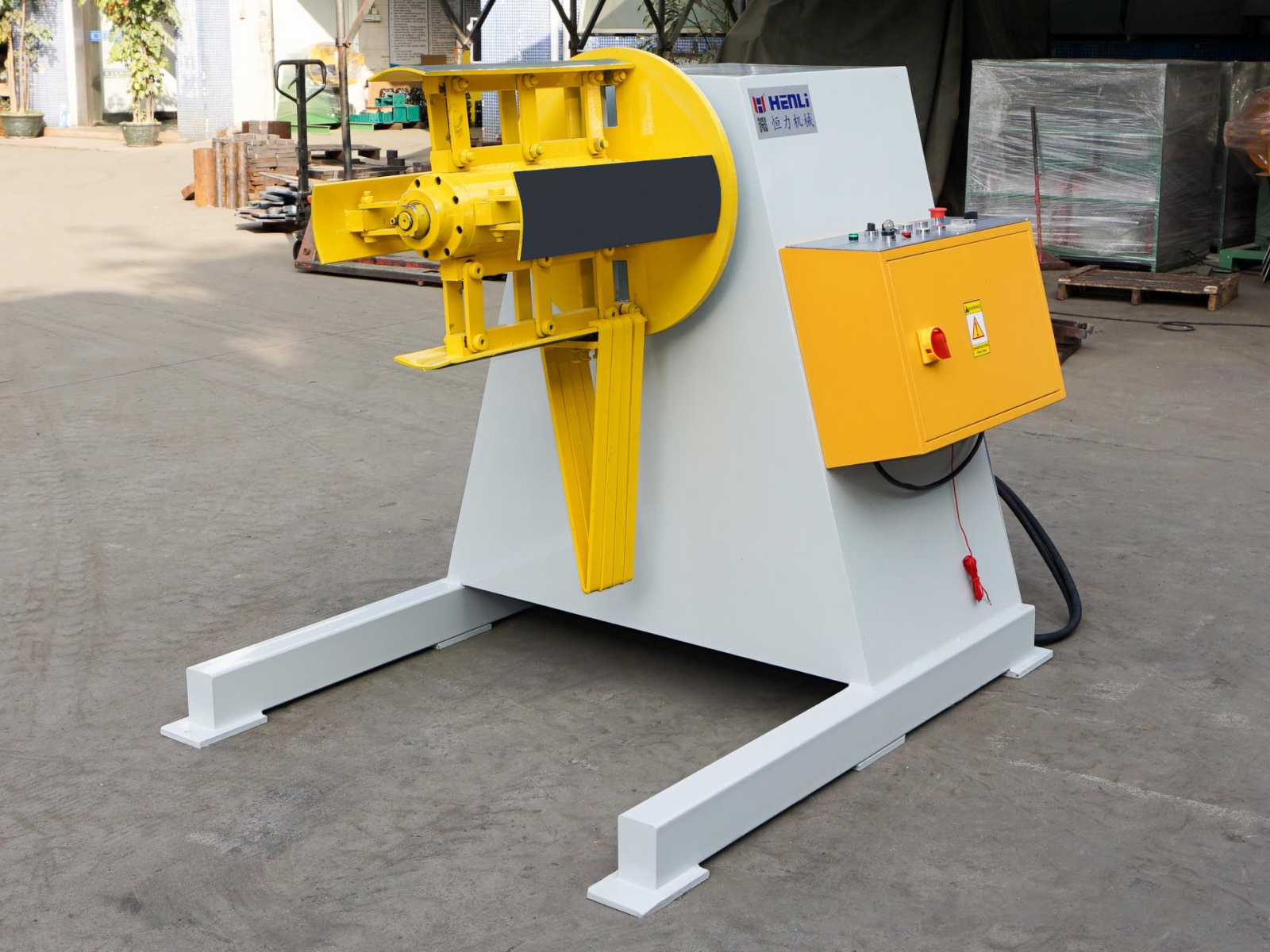

| Mandril de expansión manual | Para bobinas estándar donde el operador puede ajustar la sujeción sin hidráulica | ID real, peso de bobina y frecuencia de cambio |

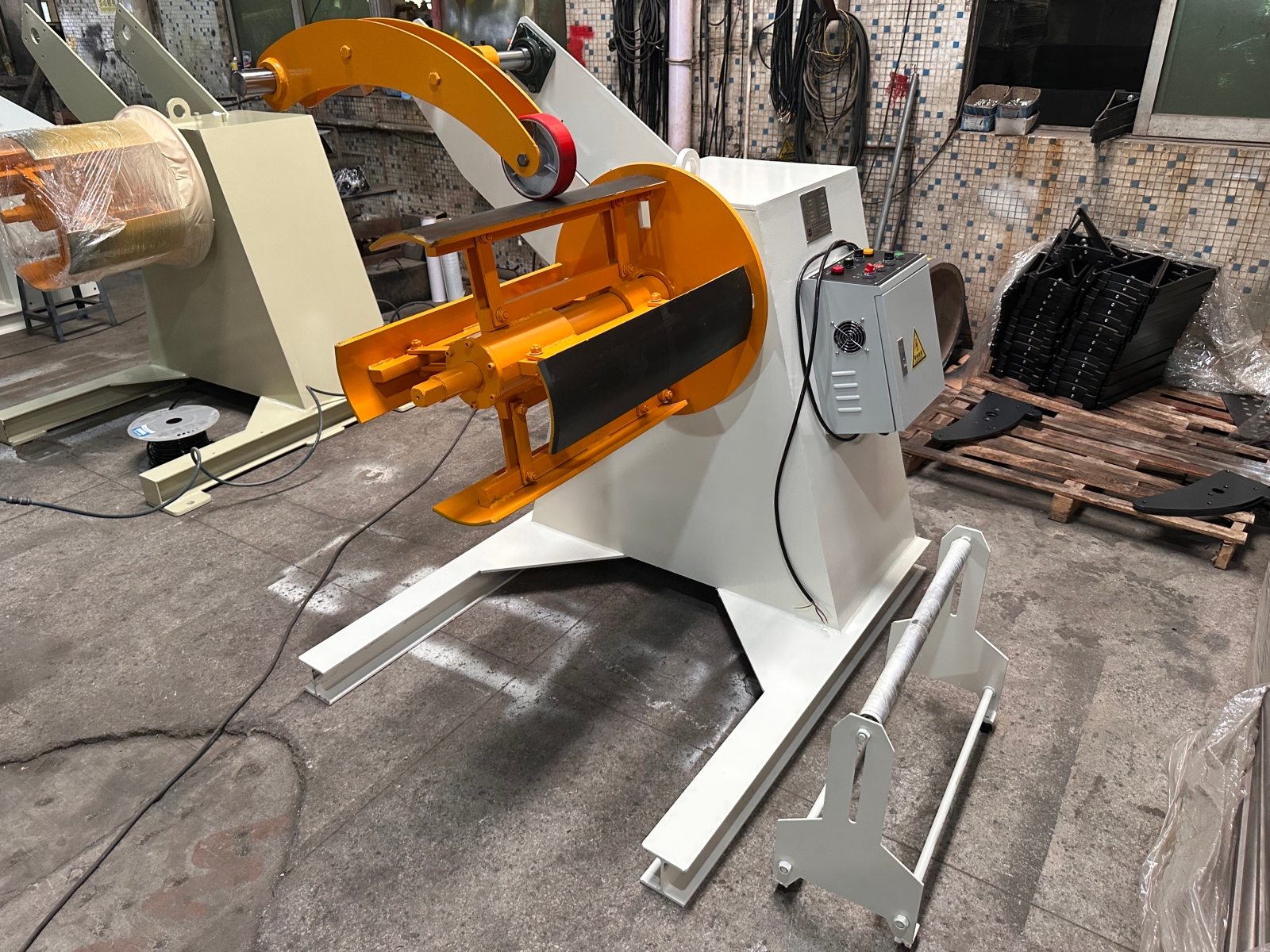

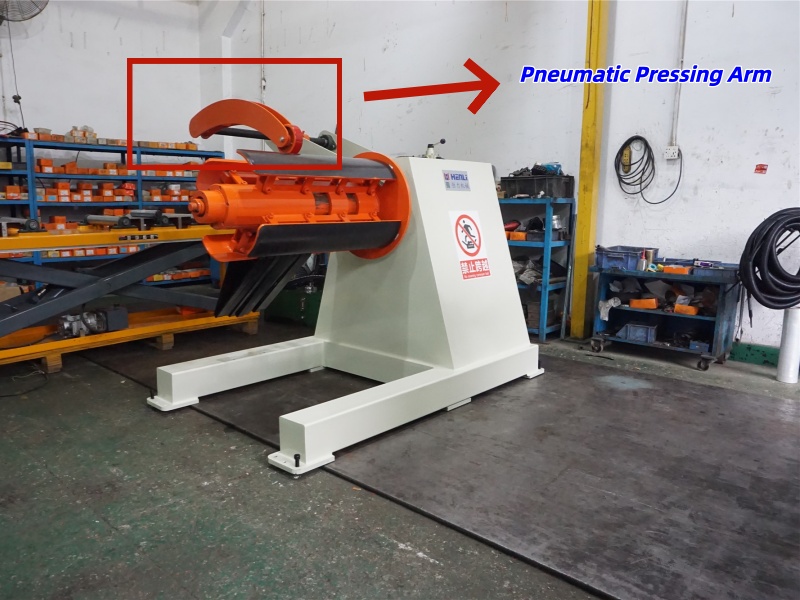

| Brazo presor neumático | Cuando la primera vuelta tiende a abrirse o el material tiene retorno elástico | Espesor, resistencia, OD y seguridad durante la carga |
| VFD / variador de velocidad | Cuando se requiere ajustar salida de material al ritmo de alimentador, cizalla o línea de corte | Velocidad de línea, modo de señal y estabilidad del lazo |
| Expansión hidráulica | Cuando el mandril manual consume tiempo o la bobina exige sujeción más segura | Peso, ID, ancho y método de carga |

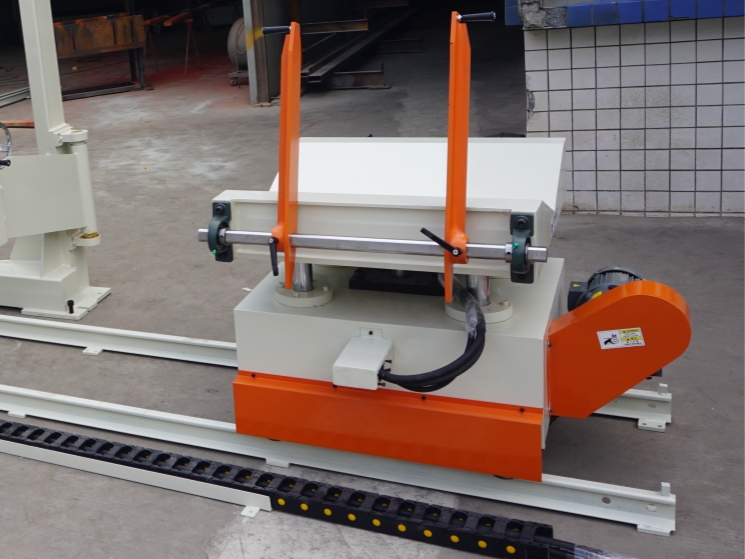

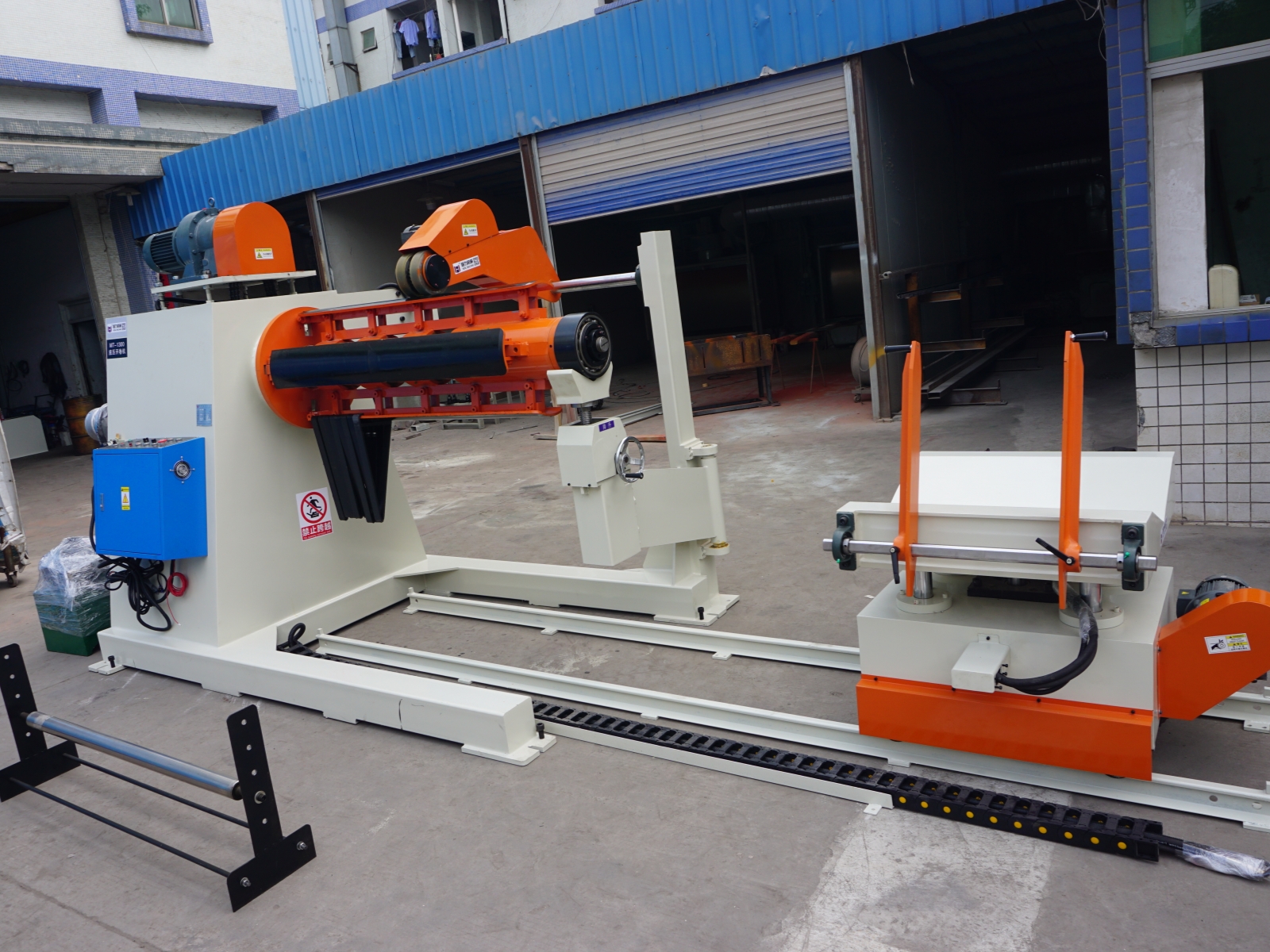

| Carro de carga | Cuando la bobina es pesada o la alineación con el eje no debe depender solo de montacargas | Peso, dirección de carga, recorrido y espacio de planta |
| Soporte para rebobinado | Cuando el equipo también debe recoger tira residual o material ligero | Tensión permitida, ancho, peso de salida y velocidad |
Configuración
Opciones que cambian la selección
Manual o motorizado
El manual sirve cuando la línea es simple y el material no exige control activo. El motorizado ayuda cuando el ritmo de la línea necesita liberar material de manera más estable.
Expansión hidráulica
Tiene sentido cuando el mandril manual consume demasiado tiempo, el peso aumenta o se busca un cambio de bobina más seguro.

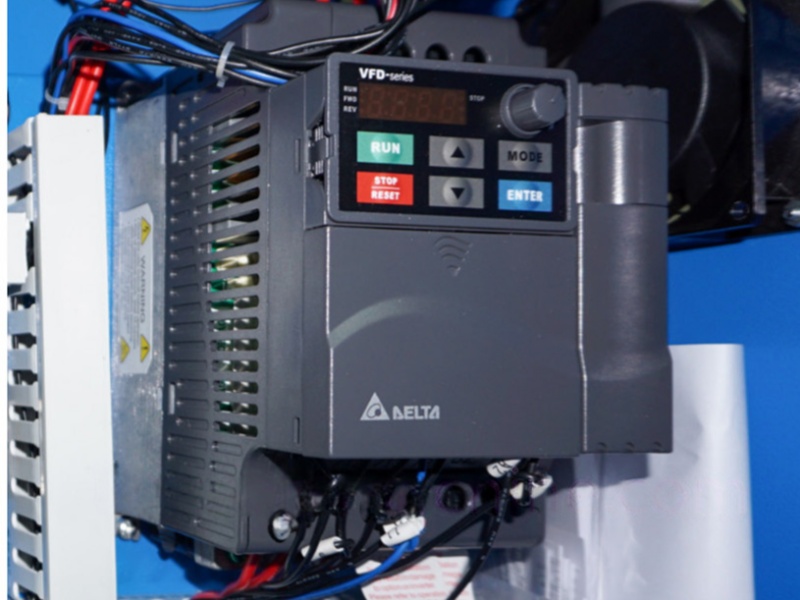

VFD y control de lazo
El variador y los sensores ayudan a coordinar el desbobinador con enderezadora, alimentador, prensa, cizalla o línea de corte.
Archivo visual del producto
Todas las vistas técnicas disponibles
Se han localizado y organizado 28 imágenes de las fichas técnicas originales de HENLI. Las vistas se agrupan por función para relacionar cada imagen con la decisión de compra.

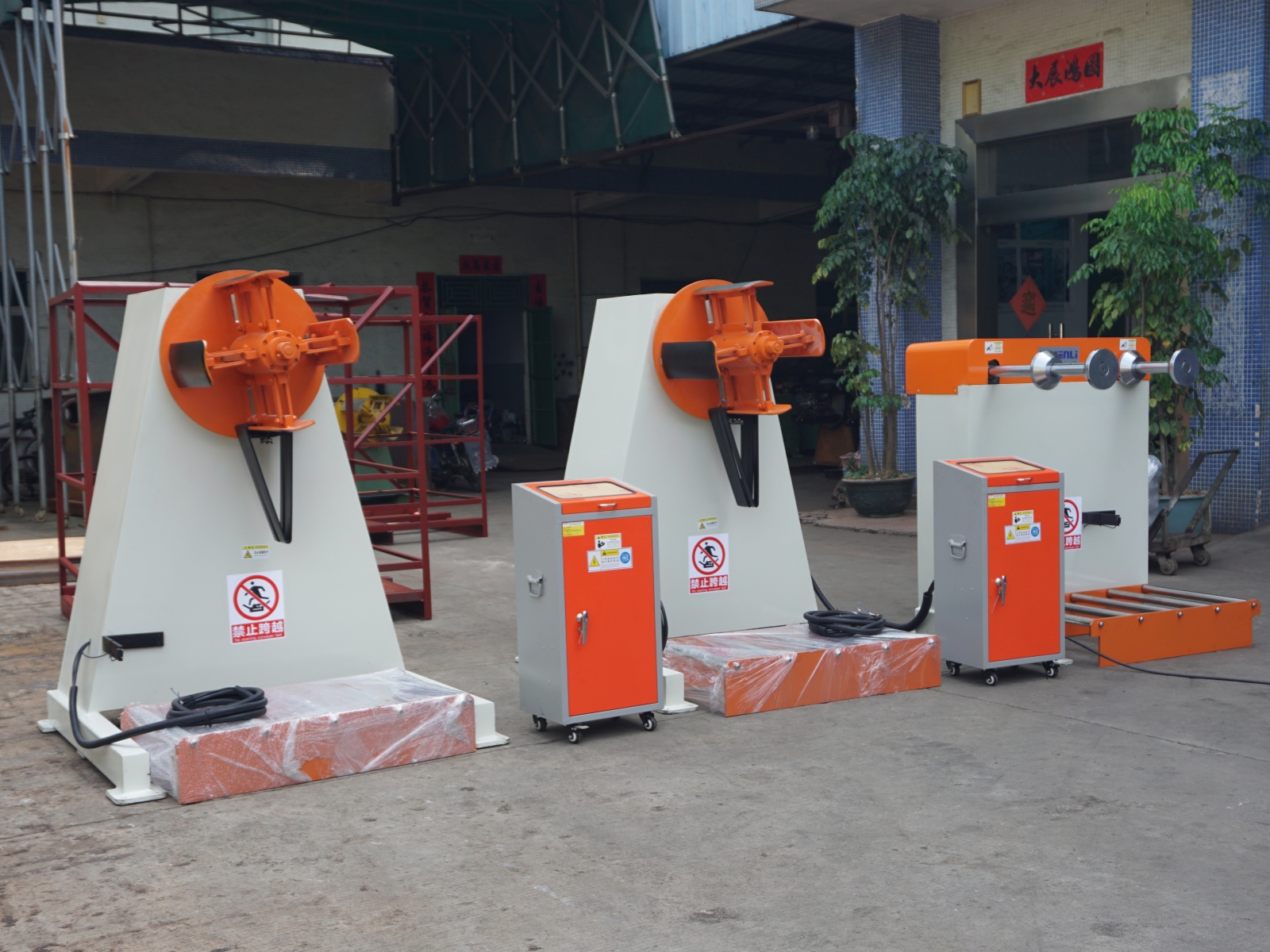

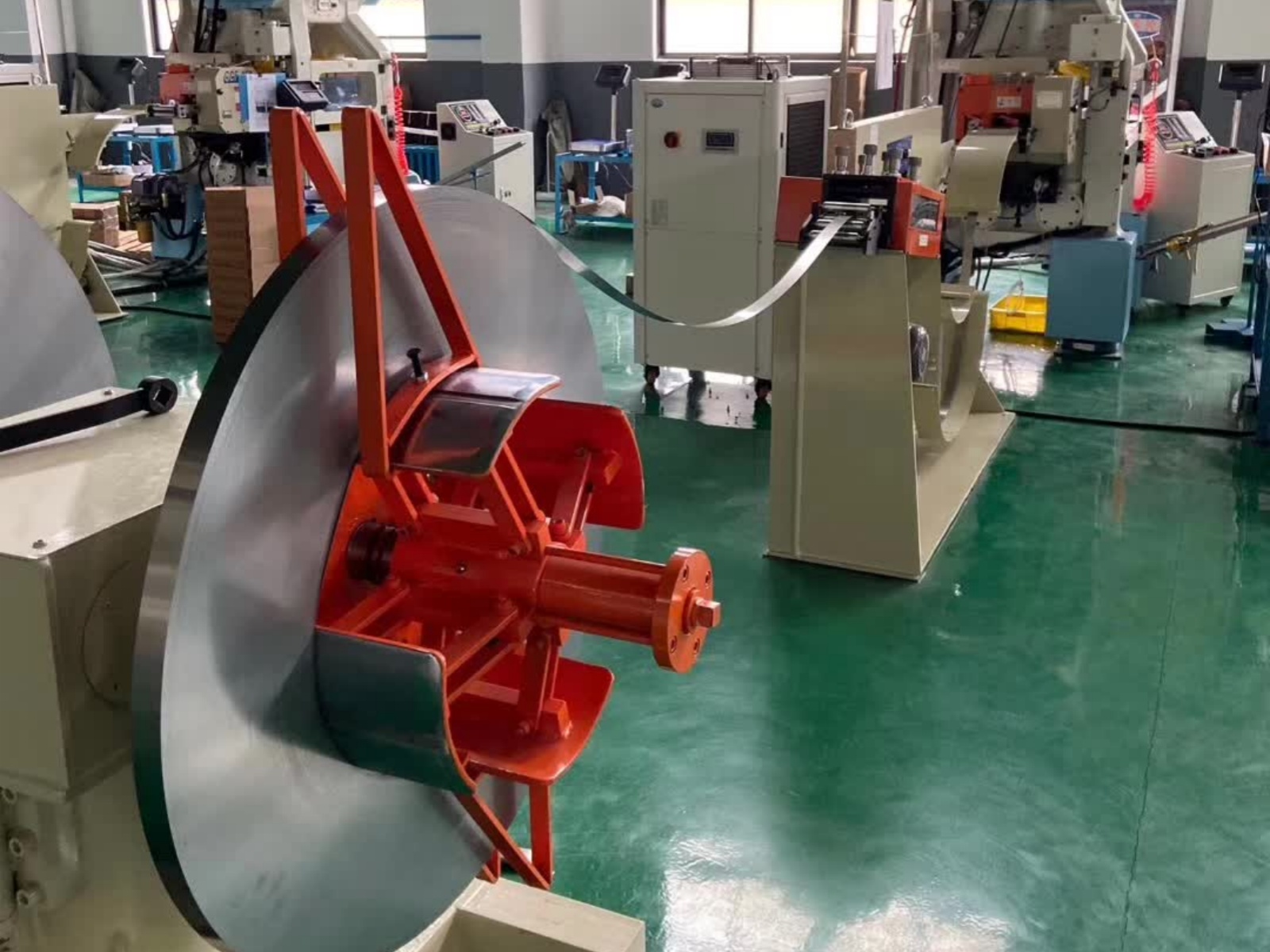

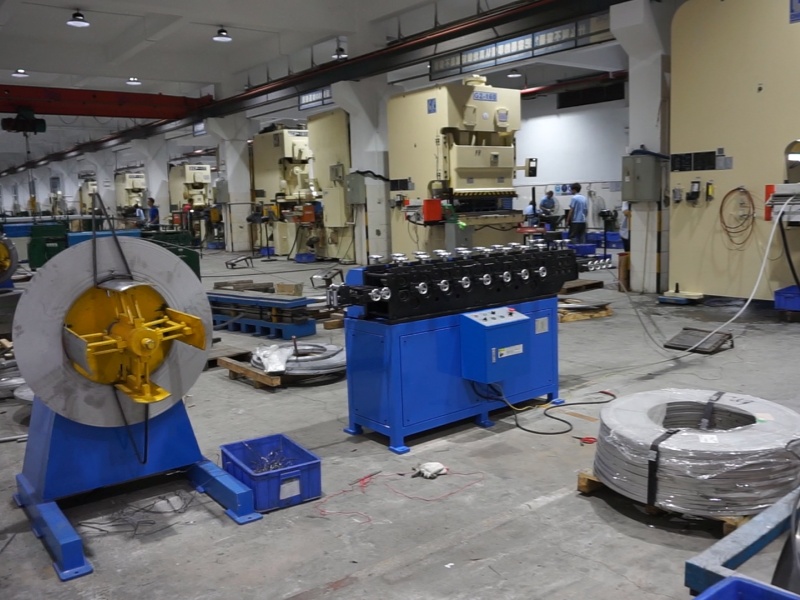

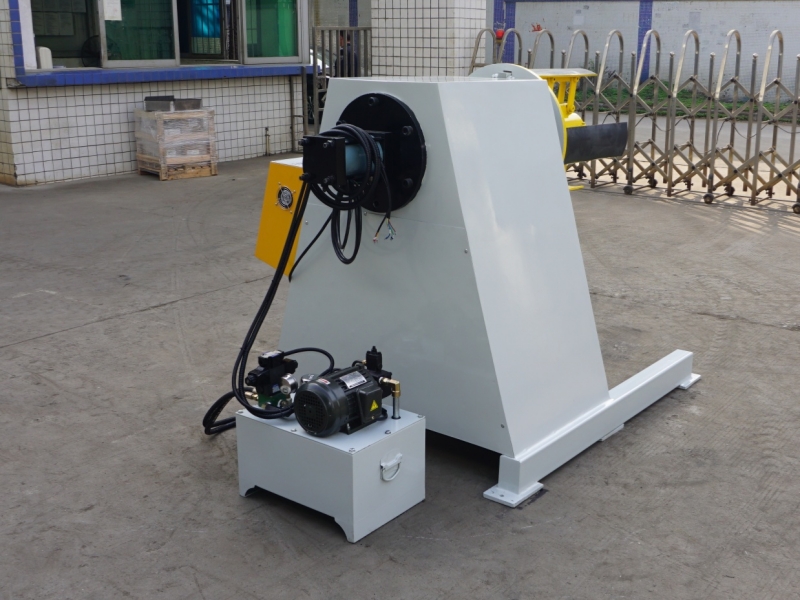

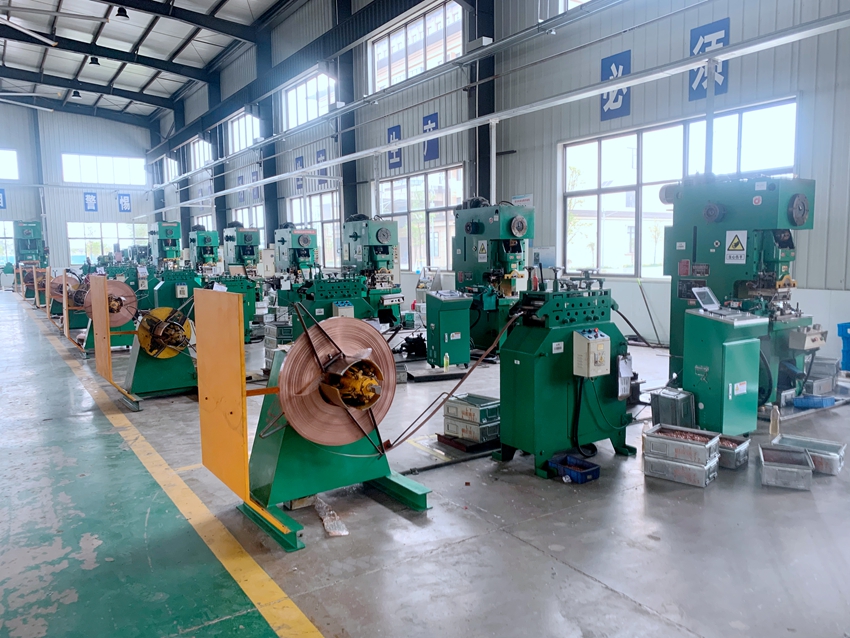

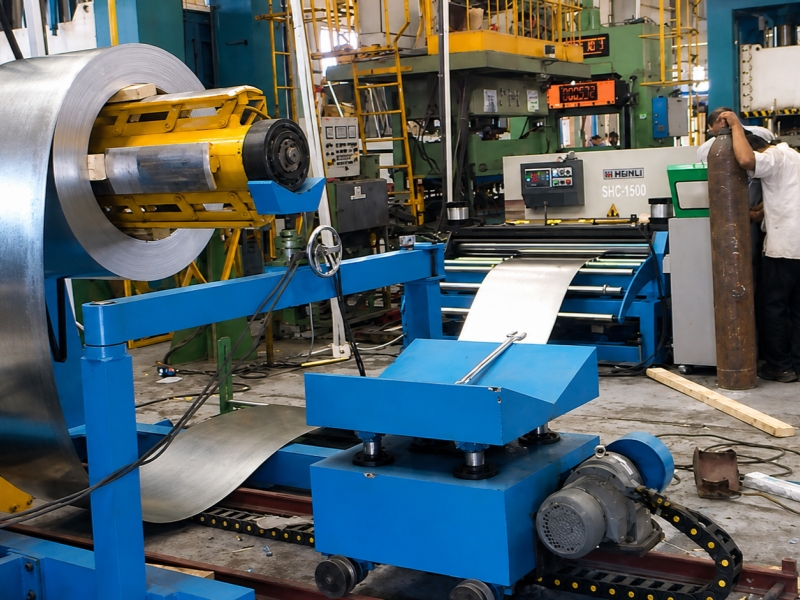

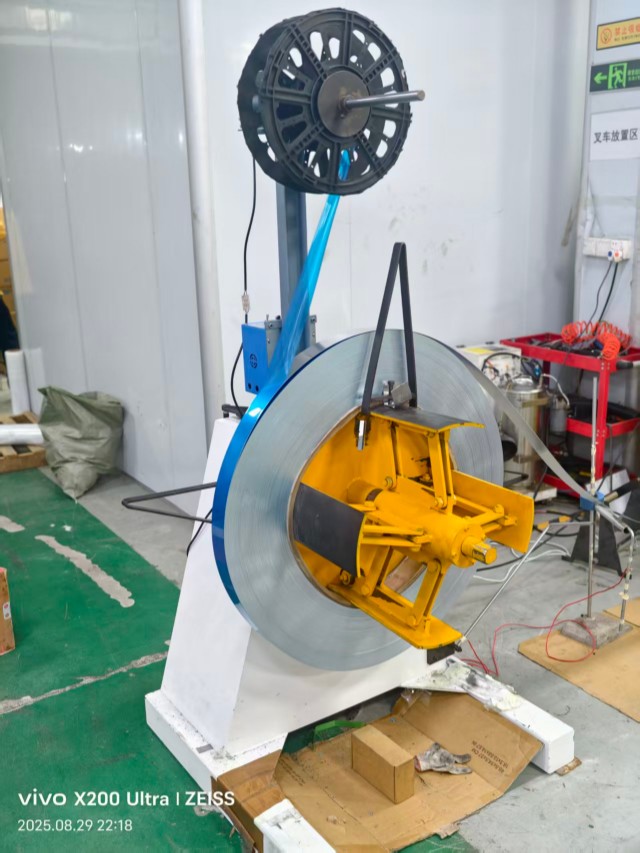

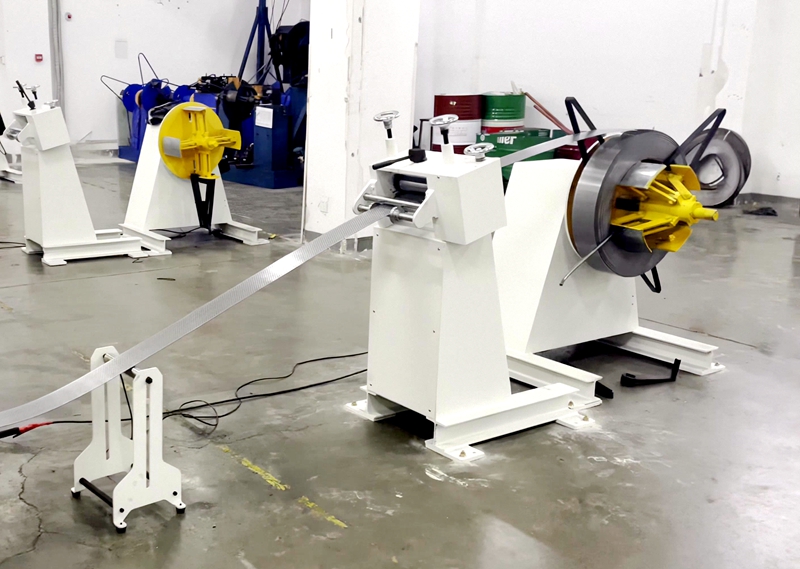

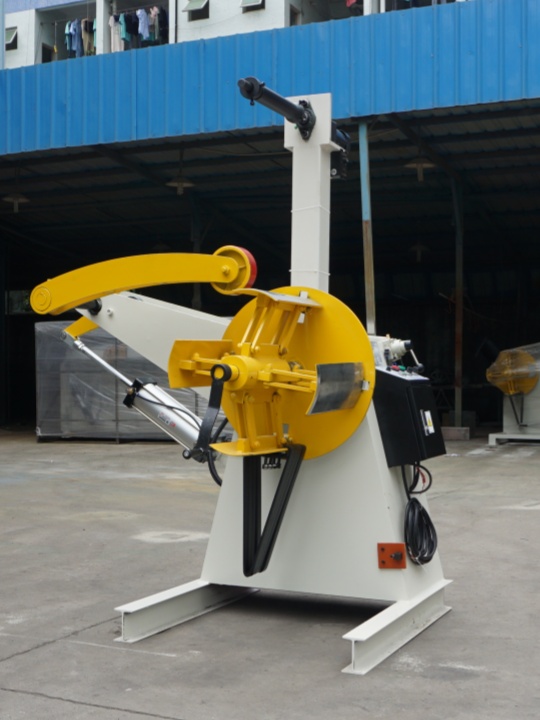

Equipo y configuración
22vistas

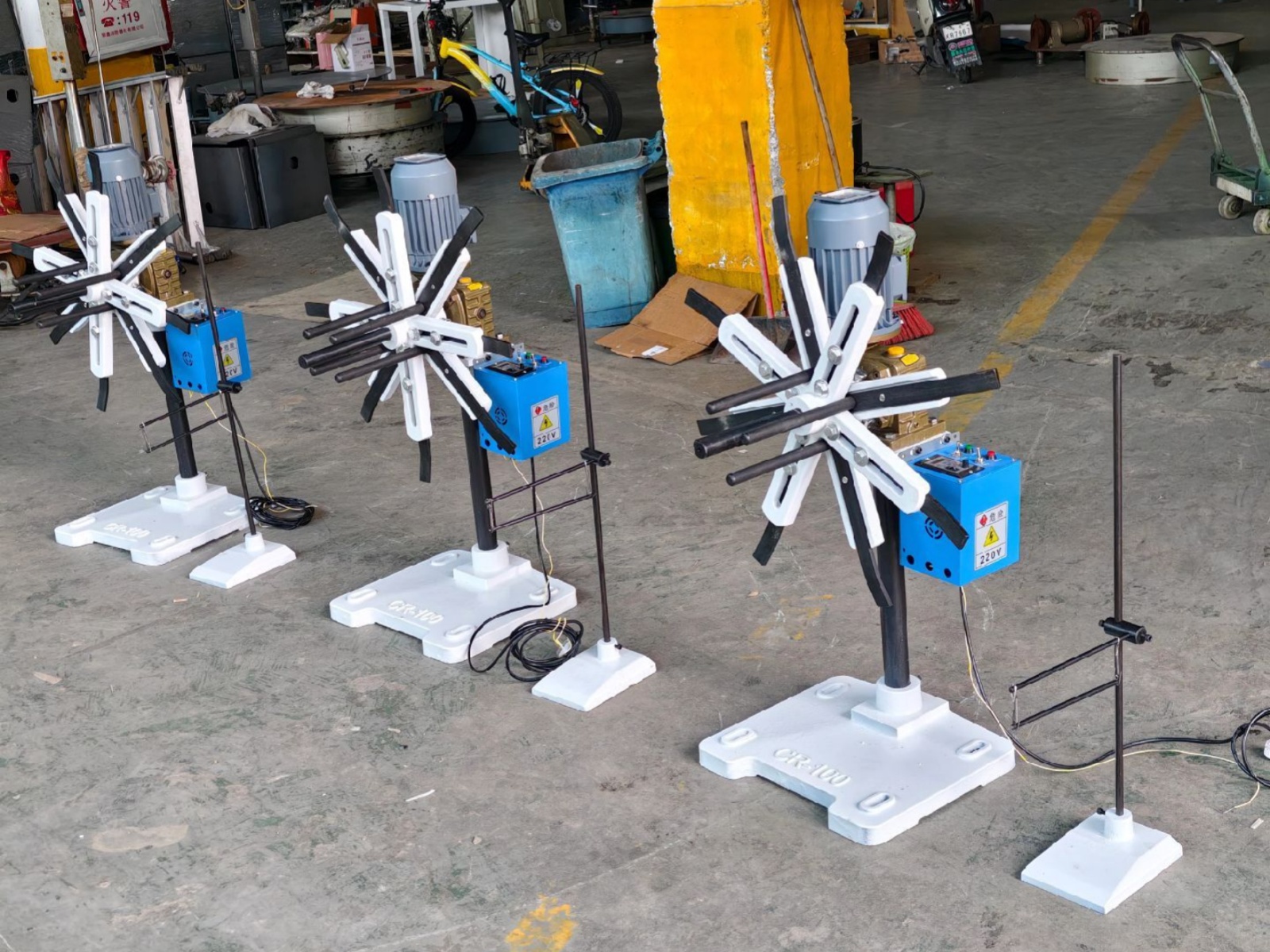

Aplicaciones
2vistas

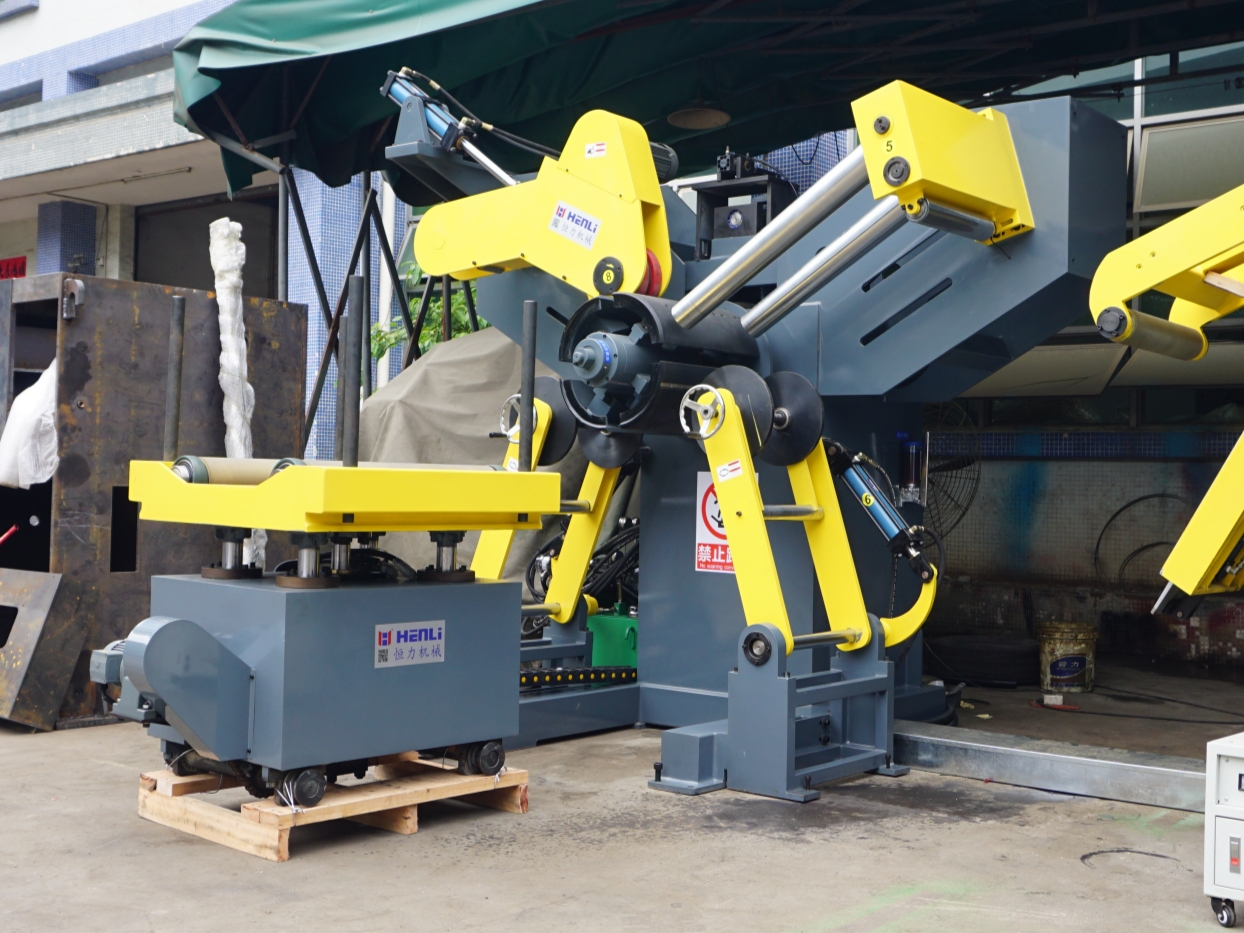

Carro de carga de bobina
2vistas

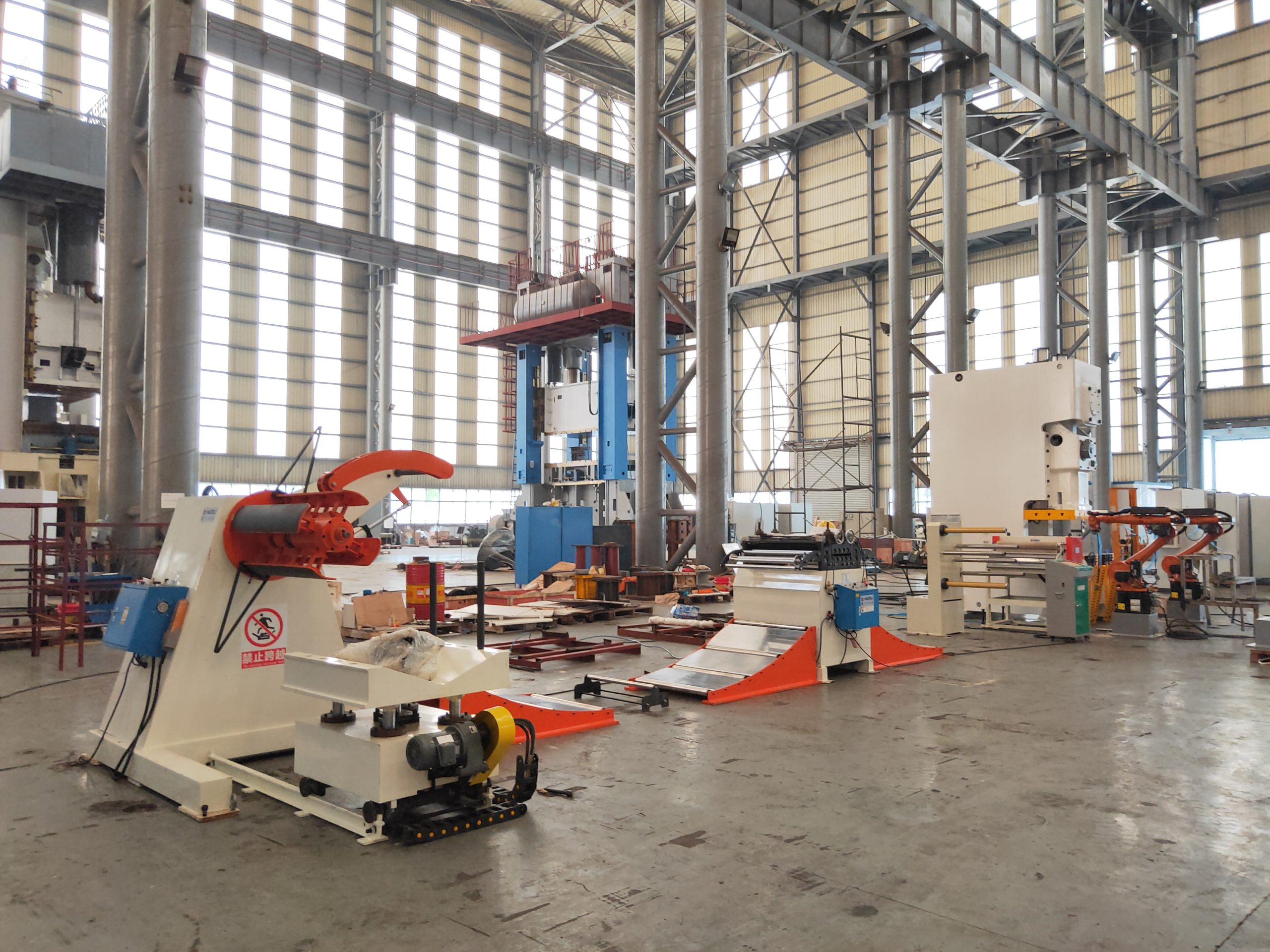

Estructura y componentes
1vista

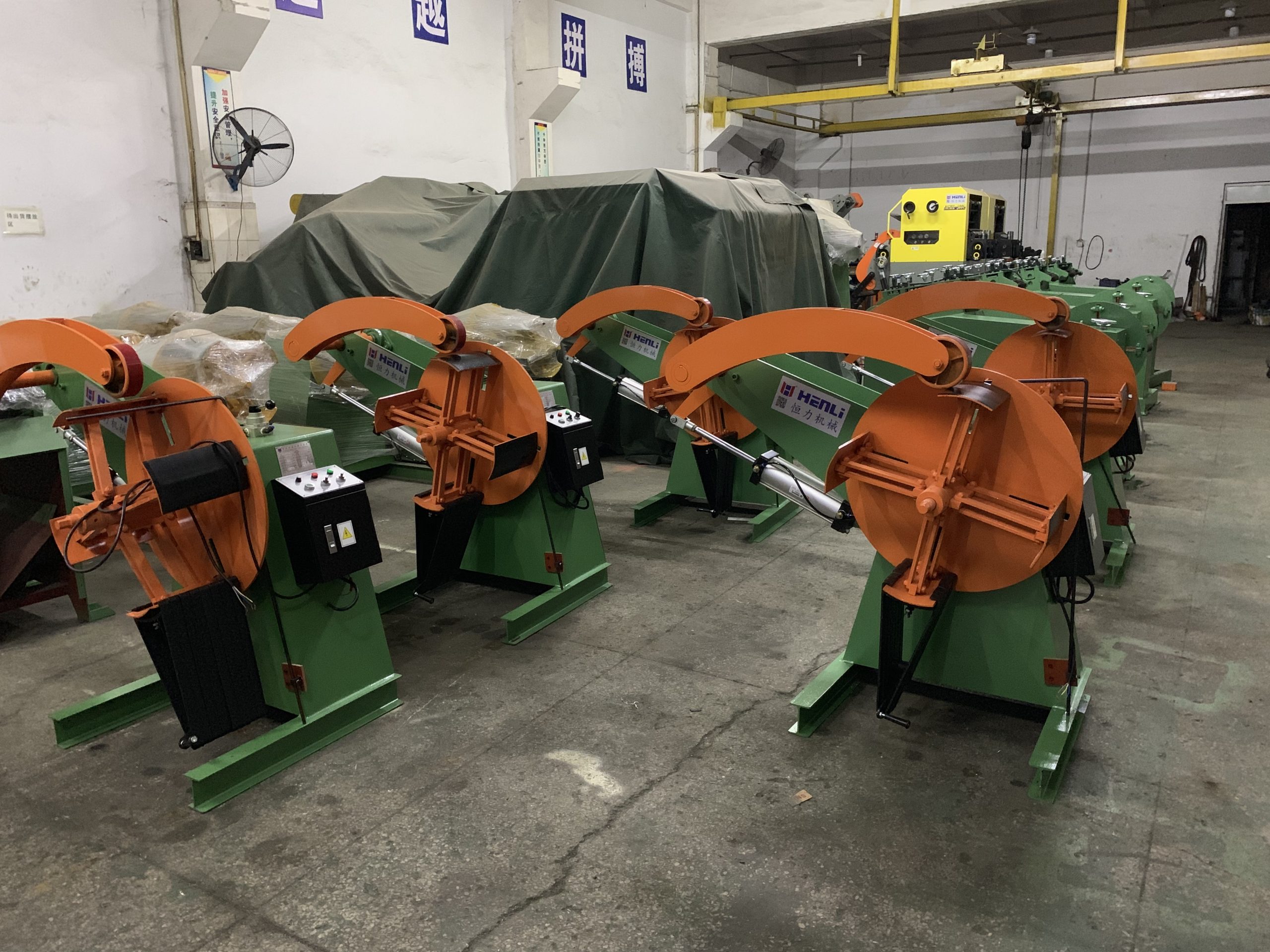

Galería y detalles
1vista
Parámetros originales completos
Tablas técnicas de la ficha HENLI
Se mantienen todos los valores publicados. La selección final debe comprobar la combinación real de material, espesor, ancho, resistencia y bobina.
Desbobinador · Tabla técnica original 1
| Specification | MT-200 | MT-300 | MT-400 | MT-500 | MT-600 | MT-700 | MT-800 |
|---|---|---|---|---|---|---|---|
| Ancho de bobina | 200 mm7.9 in | 300 mm11.8 in | 400 mm15.7 in | 500 mm19.7 in | 600 mm23.6 in | 700 mm27.6 in | 800 mm31.5 in |
| Basic Standard Load | 500 kg1,100 lb | 800 kg1,760 lb | 1 ton2,200 lb | 2 ton4,400 lb | 2 ton4,400 lb | 3 ton6,600 lb | 3 ton6,600 lb |
| Reinforced / Custom Max Load | Up to 1 tonUp to 2,200 lb | Up to 2 tonUp to 4,400 lb | Up to 3 tonUp to 6,600 lb | Up to 5 tonUp to 11,000 lb | Up to 6 tonUp to 13,200 lb | Up to 7 tonUp to 15,400 lb | Up to 8 tonUp to 17,600 lb |
| Coil I.D. | 450-530 mm17.7-20.9 in | ||||||
| Coil O.D. | 1200 mm47.2 in | ||||||
| Decoiling Speed | 15 m/min49 ft/min | ||||||
| Approx. Size | 0.9 x 0.9 x 1.2 m35.4 x 35.4 x 47.2 in | 0.9 x 1.0 x 1.2 m35.4 x 39.4 x 47.2 in | 1.2 x 1.3 x 1.3 m47.2 x 51.2 x 51.2 in | 1.3 x 1.0 x 1.3 m51.2 x 39.4 x 51.2 in | 1.4 x 1.0 x 1.3 m55.1 x 39.4 x 51.2 in | 1.4 x 1.0 x 1.4 m55.1 x 39.4 x 55.1 in | 1.5 x 1.1 x 1.5 m59.1 x 43.3 x 59.1 in |
| Drive Type | Motorized | ||||||
| Expansion Type | Manual | Manual | Manual | Manual / Hydraulic option | Manual / Hydraulic option | Manual / Hydraulic option | Hydraulic option |
| Decoiler Motor Power | 0.75 kW1 HP | 0.75 kW1 HP | 1.5 kW2 HP | 1.5 kW2 HP | 2.2 kW3 HP | 2.2 kW3 HP | 2.2 kW3 HP |
Desbobinador · Tabla técnica original 2

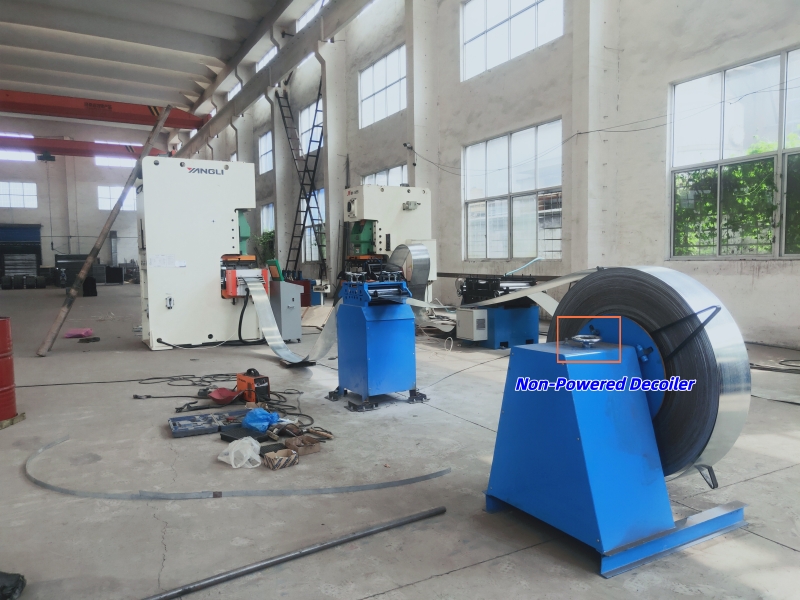

| Selection Point | Powered Decoiler | Non-Powered Decoiler |
|---|---|---|
| Drive Method | Motor drives the mandrel for controlled coil pay-off. | Downstream machine pulls the strip and rotates the coil. |
| Typical Use | Stamping press feeding, coil feeding line, shearing line, cut-to-length line, and higher stability applications. | Light coil feeding, simple pull-off applications, and compact layouts. |
| Material Suitability | Better for thin, soft, surface-sensitive or heavier coil material. | Better for stronger strip material where pulling tension is acceptable. |
| Line Control | Can work with loop control, VFD speed adjustment and safety accessories. | Depends more on the pulling capacity and control of the downstream machine. |
| Recommendation | Recommended for most standard coil decoiler machine projects that need stable pay-off. | Use after confirming coil weight, material strength, line speed, and feeder pulling capacity. |

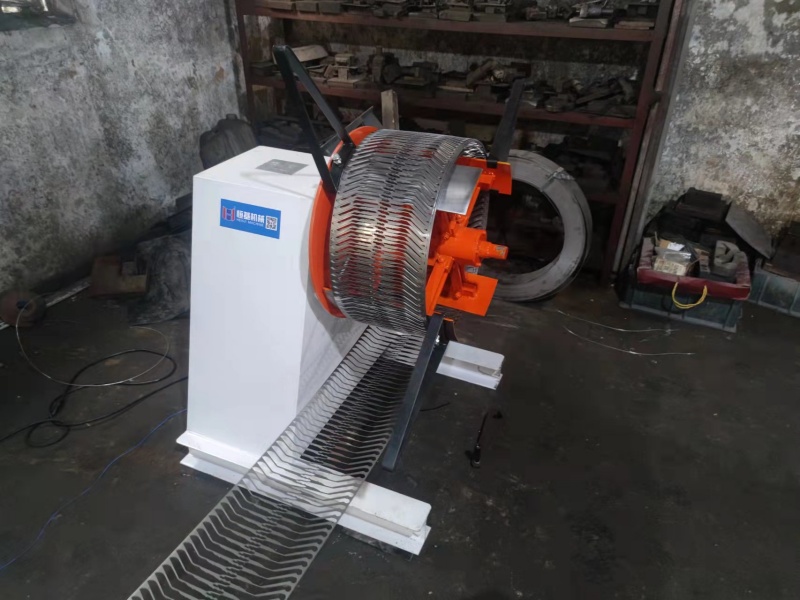

Aplicaciones
Procesos donde suele encajar
- Estampado general
- Perfilado
- Corte a longitud
- Cizallado de bobina
También puede buscarlo como
desbobinador de bobina, desbobinador, máquina desbobinadora, desenrollador de lámina
Comparación práctica
Lo que debe revisar antes de pedir precio
No lo compre solo por toneladas
Dos bobinas de igual peso pueden requerir estructuras distintas si cambia el ancho, diámetro exterior, material o velocidad de línea.
Revise el sentido de alimentación
La dirección de salida, altura de línea y espacio de carga deben confirmarse antes de fabricar o adaptar el equipo.
Considere futuras bobinas
Si la fábrica planea trabajar bobinas más pesadas o anchas, conviene prever margen desde el primer diseño.
Datos específicos para cotizar este equipo
- Peso máximo y mínimo de bobina
- Ancho, espesor y tipo de material
- Diámetro interior y exterior
- Velocidad de línea o SPM de prensa
- Equipo posterior que tira o recibe la tira
- Método de carga: manual, montacargas, grúa o carro
Aplicaciones relacionadas
Soluciones donde aparece este equipo
Estas páginas muestran cómo el equipo se combina con otros módulos de línea según pieza, material, velocidad, superficie y salida de residuo.
Metalurgia ligera y piezas de ferretería
Las piezas de ferretería y metalurgia ligera parecen simples, pero pueden combinar material delgado, lotes pequeños, paso corto, residuo continuo y necesidad de bajo costo por pieza.
Explorar solución Línea para herrajes de paso corto y troquel progresivo
Para herrajes, clips, soportes pequeños y piezas de ferretería, la mejor línea suele depender del paso, el aprovechamiento de material, el cambio de referencia y la salida de residuo.
Explorar soluciónGuías técnicas relacionadas
Problemas de selección conectados con este equipo
Estas guías ayudan a decidir cuándo este equipo encaja, cuándo comparar otra configuración y qué datos enviar antes de cotizar.
Qué revisar antes de automatizar una prensa existente
Automatizar una prensa existente puede ser un retrofit simple o convertirse en una línea completa. La diferencia depende del material, el troquel, la prensa y el problema que se quiere resolver.
Leer guíaCómo diagnosticar error de paso en una línea de prensa
Cuando la pieza sale corrida, no conviene culpar de inmediato al alimentador. El error de paso puede nacer en la bobina, el lazo, la planitud, la prensa o el troquel.
Leer guía
Cuándo usar alimentador neumático para prensa
El alimentador neumático puede ser una solución económica y práctica, pero solo cuando el trabajo permite paso fijo, precisión moderada y una línea sencilla.
Leer guía
Qué datos enviar para cotizar un desbobinador hidráulico
Un desbobinador hidráulico no se define solo por toneladas. La cotización correcta depende de la bobina, la forma de carga, la línea posterior y el espacio real de planta.
Leer guíaAlimentador neumático o servo para prensa: cuál conviene
Ambos alimentan material hacia la prensa, pero no responden igual cuando cambian paso, velocidad, precisión, troquel o frecuencia de ajuste.
Leer guía
Desbobinador motorizado o hidráulico: cómo decidir
La duda no se resuelve solo por peso de bobina. También importan carga segura, control de lazo, velocidad de línea y equipo posterior.
Leer guíaPrecio por configuración
Precio y cotización de este equipo
HENLI no publica un precio fijo para Desbobinador porque la configuración cambia según material, bobina, prensa, troquel, opciones, voltaje, embalaje y país de destino. Para comparar ofertas, primero hay que comparar la misma configuración técnica.
Rango de máquina
El ancho, espesor, peso de bobina, velocidad, paso y tipo de material pueden cambiar estructura, motor, control y accesorios.
Opciones necesarias
Carro de bobina, brazo presor, cabezal abrible, lubricación, cizalla, cortador de chatarra, sensores o protección superficial se agregan solo cuando el proceso lo necesita.
Integración de línea
La altura de alimentación, señal de prensa, espacio de instalación, dirección de entrada, espacio de mantenimiento y equipo anterior o posterior influyen en la propuesta.
Oferta comparable
Envíe por WhatsApp material, espesor, ancho, bobina, prensa, paso, SPM, fotos de pieza y espacio. Con esos datos se cotiza una configuración concreta.
FAQ
Preguntas frecuentes
¿Cuándo conviene un desbobinador hidráulico?
Cuando la bobina es pesada, el cambio de bobina requiere más seguridad o se necesita expansión hidráulica y carro de carga.
¿El desbobinador define la precisión de alimentación?
No por sí solo. La precisión depende del alimentador, la prensa, el lazo y la estabilidad del material. El desbobinador ayuda a entregar la tira de forma estable.
¿Cuál es el precio de un desbobinador estándar?
No hay un precio fijo publicado. La cotización depende del ancho, peso de bobina, carga reforzada, expansión, control de lazo, método de carga, voltaje y equipo posterior.
¿Puede trabajar con una enderezadora o alimentador existente?
Sí, pero se debe confirmar altura de línea, dirección de salida, velocidad, señal de lazo y si el equipo posterior tira la tira de forma estable.
¿Qué datos definen si basta MT estándar o conviene otro tipo?
Peso de bobina, ancho, espesor, OD, ID, material, velocidad, tensión interna, método de carga y proceso posterior. Si esos datos suben, se compara con hidráulico, CR u horizontal.
