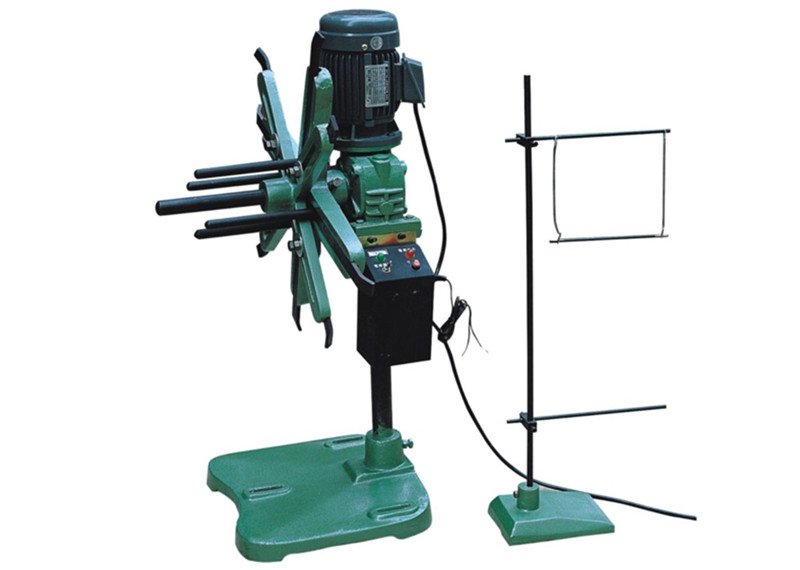

Desbobinador ligero CR para tiras delgadas y bobinas pequeñas
La serie CR es un desbobinador compacto para bobinas ligeras, tiras delgadas y líneas de precisión donde no hace falta una estructura pesada.
Unidades de ingeniería
Uso recomendado
Cuándo conviene este equipo
Para tiras metálicas o materiales ligeros en estampado pequeño, terminales, película, plástico o recolección de residuo fino con baja inercia.
- Diseño compacto para bobinas pequeñas y tiras delgadas.
- Puede utilizarse para desbobinado o rebobinado ligero.
- Adecuado para líneas donde el control simple de lazo es suficiente.
- Reduce espacio frente a soluciones de mandril pesado.
Encaje técnico
Cuándo usarlo y cuándo revisar otra opción
Encaja bien cuando
- Tiras delgadas, bobinas pequeñas y producción de precisión donde una máquina pesada sería innecesaria.
- Procesos que necesitan desbobinar o rebobinar material ligero con control simple de tensión.
- Líneas compactas con alimentador servo, prensa pequeña, cortador de chatarra o recolección de tira residual.
Revise otra configuración si
- Bobinas pesadas, anchas o con alta tensión interna que requieren desbobinador estándar o hidráulico.
- Material grueso o de alta resistencia donde la estructura CR no debe forzarse.
- Líneas de alta carga donde el problema principal es seguridad de carga, mandril o soporte exterior.
Descripción técnica
Qué resuelve dentro de la línea
El desbobinador ligero CR se usa cuando la línea necesita liberar una tira pequeña sin montar una estructura pesada. Su valor está en la baja inercia, el tamaño compacto y la posibilidad de trabajar tanto en desbobinado como en rebobinado ligero.
En líneas de terminales, piezas pequeñas, película, cobre delgado o residuo fino, el problema no suele ser la capacidad de toneladas. El problema real es mantener una tensión suave, evitar tirones y ocupar poco espacio alrededor de la prensa o del alimentador.
Flujo de trabajo
- Bobina ligeraLa bobina se coloca sobre el eje compacto de la serie CR según ID, OD, ancho y peso.
- Rotación de baja inerciaEl diseño ligero reduce la fuerza necesaria para liberar o recoger material delgado.
- Control sencillo de tensiónEl micro switch y el lazo permiten alimentar sin estirar demasiado la tira.
- Uso dualPuede trabajar como desbobinador de material o como rebobinador ligero para tira residual.
Selección
Cómo decidir si este modelo encaja
La decisión correcta depende del material, la prensa, el troquel, la velocidad real y el problema de producción. Estos puntos ayudan a evitar una compra por nombre de máquina.
CR-100
Para bobinas pequeñas, hasta 160 mm de ancho y 100 kg como referencia de selección.
CR-200
Para bobinas ligeras de mayor ancho o peso, hasta 200 mm y 200 kg como referencia.
Material no metálico
También puede evaluarse para película o plástico, siempre confirmando tensión y forma de bobina.
Subir de categoría
Si el espesor, peso o ancho crecen, revise MT estándar o desbobinador hidráulico.
Datos de selección
Parámetros y puntos de revisión
SerieCR-100 y CR-200
AnchoHasta 160 mm o 200 mm según modelo
Carga100 kg o 200 kg
FunciónDesbobinado y rebobinado ligero
Modelos y parámetros
Tabla técnica para preselección
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Unidades de parámetros
Modelos CR de desbobinador ligero
La selección final depende del ancho real, peso de bobina, ID/OD y si el equipo trabajará como desbobinador o rebobinador.
| Modelo | Ancho máx. | Peso máx. | ID | OD máx. | Motor |
|---|---|---|---|---|---|
| CR-100 | 160 mm | 100 kg | 130-410 mm | 800 mm | 1/2 HP |
| CR-200 | 200 mm | 200 kg | 200-300 mm | 800 mm | 1/2 HP |
Rutas de uso de la serie CR
CR es una solución ligera. La clave es no forzarla como si fuera un desbobinador pesado.
| Uso | Encaja cuando | Límite a revisar |
|---|---|---|
| Desbobinado ligero | La bobina es pequeña, la tira es delgada y el alimentador posterior necesita baja inercia | Peso real, ancho, ID/OD y velocidad |
| Rebobinado ligero | Se necesita recoger tira residual, película o material fino sin una bobinadora pesada | Tensión permitida y diámetro final de salida |
| Micro switch de control | El lazo puede mantenerse con arranque/parada simple y visible para el operador | Espacio de lazo y respuesta de la máquina posterior |
| Material no metálico | Película, plástico u otro material ligero se comporta mejor con carga compacta | Conductividad, fricción, superficie y riesgo de estiramiento |
| Línea con cortador de chatarra | La aplicación combina tira fina, recolección o corte de residuo | Dirección de salida, residuo, velocidad y seguridad |
| Subir a MT u horizontal | El ancho, peso, tensión o sensibilidad supera lo práctico para CR | Si conviene mandril MT, mesa horizontal o solución dedicada |
Configuración
Opciones que cambian la selección
CR-100 o CR-200
CR-100 cubre bobinas más pequeñas; CR-200 permite mayor ancho y peso. La decisión debe revisar ancho, peso, ID, OD y tensión real del material.
Desbobinado o rebobinado
La serie CR puede trabajar como salida de bobina o como recolección ligera de tira residual, siempre que el material y la tensión estén dentro del rango.
Micro switch y lazo
El control por micro switch ayuda a mantener una alimentación sencilla sin tirar excesivamente de una tira delgada.

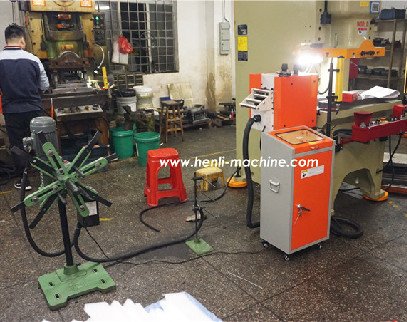

Archivo visual del producto
Todas las vistas técnicas disponibles
Se han localizado y organizado 3 imágenes de las fichas técnicas originales de HENLI. Las vistas se agrupan por función para relacionar cada imagen con la decisión de compra.
Equipo y configuración
3vistas
Parámetros originales completos
Tablas técnicas de la ficha HENLI
Se mantienen todos los valores publicados. La selección final debe comprobar la combinación real de material, espesor, ancho, resistencia y bobina.
CR ligero · Tabla técnica original 1
| Modelo | CR-100 | CR-200 |
|---|---|---|
| Max.Material Width (mm) | 160 | 200 |
| Max.Material Weight (kg) | 100 | 200 |
| Material I.D.φ | φ130-φ410 | φ200-φ300 |
| Material O.D.φ | 800 | 800 |
| Motor (HP) | 1/2HP | 1/2HP |
Vídeo original
Funcionamiento de la máquina
Aplicaciones
Procesos donde suele encajar
- Terminales y piezas pequeñas
- Tiras de cobre o aluminio delgadas
- Películas y materiales ligeros
- Recolección de residuo fino
También puede buscarlo como
desbobinador ligero, desbobinador CR, desbobinador pequeño, desbobinador para tira delgada, desbobinador 100 kg
Comparación práctica
Lo que debe revisar antes de pedir precio
Vs. MT estándar
CR es más compacto y ligero; MT ofrece más capacidad, mandril y opciones para bobina metálica general.
Vs. horizontal
CR trabaja con eje vertical compacto; horizontal conviene cuando la bobina se apoya mejor en mesa plana.
Vs. rebobinador dedicado
CR puede cubrir rebobinado ligero; para bobinas de salida más exigentes conviene revisar un rebobinador específico.
Datos específicos para cotizar este equipo
- Ancho máximo de tira
- Peso de bobina
- ID y OD de bobina
- Material: metal, película, plástico u otro
- Uso: desbobinado o rebobinado
- Velocidad y equipo posterior
Aplicaciones relacionadas
Soluciones donde aparece este equipo
Estas páginas muestran cómo el equipo se combina con otros módulos de línea según pieza, material, velocidad, superficie y salida de residuo.
Terminales y conectores electrónicos
Los terminales y conectores combinan material delgado, paso corto, alta velocidad y tolerancia estricta. La solución puede requerir desbobinado estable, alimentador de alta velocidad, control de residuo y, en algunos casos, rebobinado.
Explorar soluciónGuías técnicas relacionadas
Problemas de selección conectados con este equipo
Estas guías ayudan a decidir cuándo este equipo encaja, cuándo comparar otra configuración y qué datos enviar antes de cotizar.
Cómo controlar el residuo en terminales y conectores
En terminales y conectores, el residuo no siempre es una tira fuerte que se puede cortar sin pensar. A veces es fino, sensible y capaz de afectar la alimentación.
Leer guía
Cuándo usar desbobinador horizontal para tira delgada
El desbobinador horizontal puede ser útil en tiras delgadas y aplicaciones de alta velocidad, pero no reemplaza automáticamente a un desbobinador vertical estándar.
Leer guía
Cómo ordenar la salida de residuo en troquel progresivo
El residuo mal manejado ocupa espacio, se enreda, aumenta manipulación manual y puede detener la prensa. La solución empieza por observar cómo sale el residuo del troquel.
Leer guíaTerminales y conectores: paso corto a alta velocidad
Las líneas de terminales y conectores combinan material delgado, paso corto, alta velocidad y superficie sensible. La alimentación debe cuidarse antes, durante y después de la prensa.
Leer guía
Cortador de chatarra o rebobinador: cuál conviene
No todo residuo debe cortarse. Algunas líneas necesitan trocear residuo; otras necesitan guiar o rebobinar tira fina, producto o tira portadora.
Leer guíaPrecio por configuración
Precio y cotización de este equipo
HENLI no publica un precio fijo para CR ligero porque la configuración cambia según material, bobina, prensa, troquel, opciones, voltaje, embalaje y país de destino. Para comparar ofertas, primero hay que comparar la misma configuración técnica.
Rango de máquina
El ancho, espesor, peso de bobina, velocidad, paso y tipo de material pueden cambiar estructura, motor, control y accesorios.
Opciones necesarias
Carro de bobina, brazo presor, cabezal abrible, lubricación, cizalla, cortador de chatarra, sensores o protección superficial se agregan solo cuando el proceso lo necesita.
Integración de línea
La altura de alimentación, señal de prensa, espacio de instalación, dirección de entrada, espacio de mantenimiento y equipo anterior o posterior influyen en la propuesta.
Oferta comparable
Envíe por WhatsApp material, espesor, ancho, bobina, prensa, paso, SPM, fotos de pieza y espacio. Con esos datos se cotiza una configuración concreta.
FAQ
Preguntas frecuentes
¿Cuándo elegir CR en vez de un desbobinador MT?
El CR conviene cuando la bobina es ligera, estrecha y delgada. Si el peso, ancho o tensión suben, conviene revisar un MT estándar o hidráulico.
¿Puede trabajar como rebobinador?
Sí, puede usarse para rebobinado ligero o recolección de material, siempre confirmando tensión, velocidad, ancho y peso.
¿Cuál es el precio de un desbobinador CR?
Depende de modelo, ancho, peso, voltaje, control y uso como desbobinador o rebobinador. HENLI confirma esos datos antes de cotizar.
¿Qué pasa si la bobina supera el rango CR?
Si aumentan peso, ancho, tensión o sensibilidad del material, conviene revisar un desbobinador MT, horizontal o hidráulico en lugar de forzar la serie CR.
¿Qué datos necesito enviar para una serie CR?
Ancho de tira, espesor, peso de bobina, ID/OD, velocidad, tensión permitida, uso como desbobinador o rebobinador y equipo posterior.
