Niveladora de precisión para lámina y bobina metálica
La serie SSL funciona como guía de selección para nivelar tira de bobina o lámina cortada cuando la planitud y la superficie importan más que una enderezadora estándar.
Unidades de ingeniería
Uso recomendado
Cuándo conviene este equipo
Para compradores que comparan espesor, ancho, diámetro de rodillo y modo de trabajo antes de definir una máquina de precisión.
- Ayuda a separar selección por espesor, ancho y nivel de planitud.
- Puede trabajar con bobina continua o con lámina cortada según configuración.
- El ajuste con indicadores facilita repetir parámetros de material.
- Es una entrada lógica antes de elegir 6-Hi, doble etapa, TL o BTL.
- La cotización se prepara después de confirmar problema real de planitud.
Encaje técnico
Cuándo usarlo y cuándo revisar otra opción
Encaja bien cuando
- Material delgado o mediano donde una TL estándar no entrega la planitud necesaria.
- Líneas que trabajan tanto con tira de bobina como con lámina cortada.
- Procesos de terminales, electrónica, motor, acero inoxidable, aluminio o piezas visibles.
Revise otra configuración si
- Estampado general de bajo costo donde una TL estándar ya resuelve el problema.
- Alta velocidad de laminación con lazo en S o U, donde conviene una niveladora tipo S o tipo U.
- Material pesado de 0.5-6.0 mm con mucha fuerza de retorno, donde debe revisarse BTL.
Descripción técnica
Qué resuelve dentro de la línea
La niveladora de precisión se selecciona cuando la pregunta ya no es solo si el material entra al troquel, sino si entra con la planitud y superficie que el proceso necesita.
Esta familia cubre varias configuraciones, desde tira delgada hasta lámina más gruesa. Por eso la página funciona como guía de decisión antes de elegir SSL, DSL, 6-Hi, TL o BTL.
Flujo de trabajo
- Identificar defectoPrimero se define si el problema es memoria de bobina, curvatura transversal, onda de borde, superficie, tensión interna o variación de lote.
- Elegir rodilloEl diámetro de rodillo se cruza con espesor, ancho, material y nivel de planitud requerido.
- Definir modoLa máquina puede prepararse para tira continua de bobina o para lámina cortada, con mesas y control distintos.
- Ajustar y repetirLos indicadores y puntos de ajuste ayudan a repetir parámetros cuando el material o producto cambia.
Selección
Cómo decidir si este modelo encaja
La decisión correcta depende del material, la prensa, el troquel, la velocidad real y el problema de producción. Estos puntos ayudan a evitar una compra por nombre de máquina.
Material muy delgado
Compare con 6-Hi si el espesor está cerca de 0.03-0.3 mm o la superficie es muy sensible.
Material 0.1-0.6 mm
DSL puede ser mejor si se necesita nivelación inicial y fina en dos etapas.
Estampado estándar
Si el problema es simple y el costo manda, TL puede ser suficiente.
Material grueso
Si el espesor y la fuerza suben, BTL puede ser una ruta más segura.
Datos de selección
Parámetros y puntos de revisión
Rango de familia0.03-6.0 mm según serie y material
ModosTira de bobina y lámina cortada

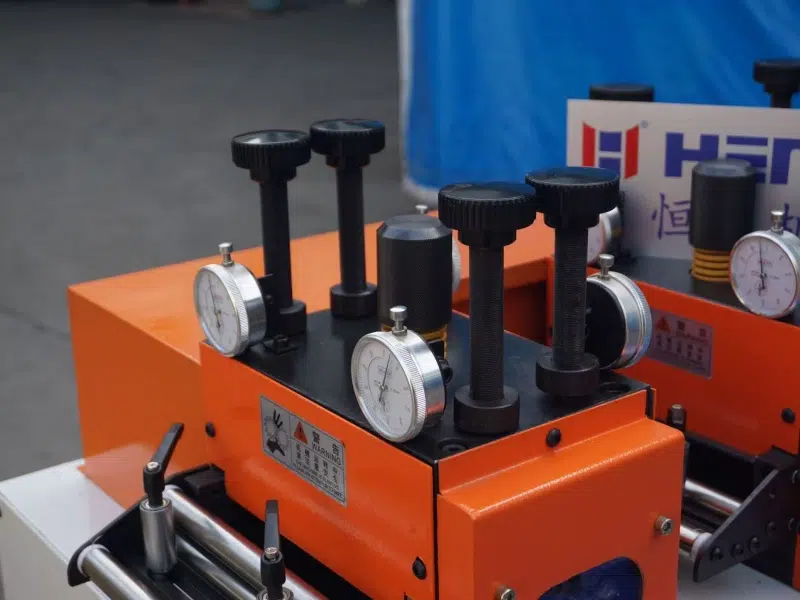

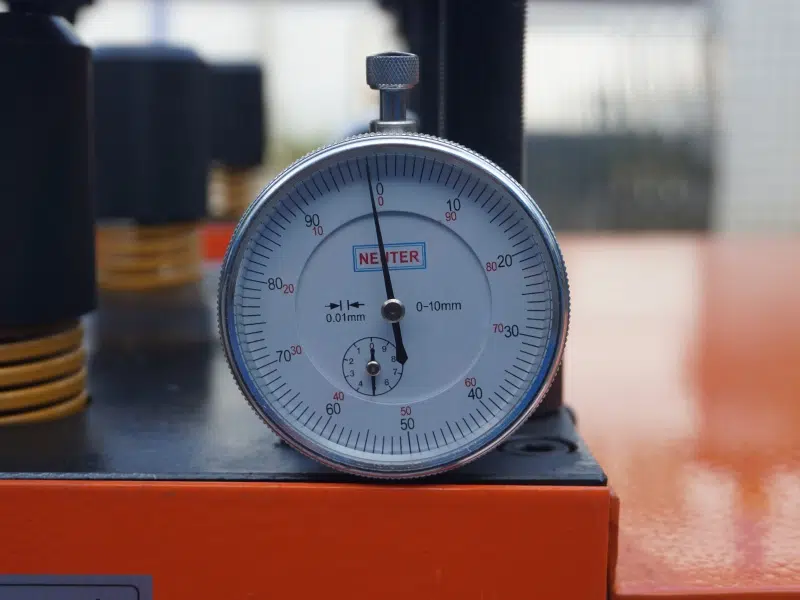

AjusteAjuste flotante de 4 puntos con indicadores
Velocidad0-16 m/min como referencia en grupos de precisión
SelecciónPor espesor, ancho, superficie y planitud requerida
IntegraciónAntes de prensa, corte a longitud, corte de formatos cortados o estación de inspección
Modelos y parámetros
Tabla técnica para preselección
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Unidades de parámetros
Guía por diámetro de rodillo y espesor
Estos rangos ayudan a preseleccionar. La selección final depende de ancho, resistencia, condición de bobina y acabado superficial.
| Rodillo | Espesor de referencia | Uso típico | Revisión clave |
|---|---|---|---|
| Ø20 mm | 0.1-0.6 mm | Tira delgada de precisión | Superficie, tensión y apoyo |
| Ø32 mm | 0.3-1.5 mm | Tira fina y lámina delgada | Planitud y ancho efectivo |
| Ø40 mm | 0.3-2.0 mm | Lámina mediana-delgada | Rigidez y marcas |
| Ø48 mm | 0.3-3.2 mm | Piezas de herrajes y autopartes ligeras | Fuerza de retorno |
| Ø54 mm | 0.5-4.5 mm | Material más grueso | Estructura y potencia |
| Serie pesada | Hasta 6.0 mm | Aplicaciones gruesas | Confirmar BTL o solución especial |
Ruta práctica de selección SSL
| Caso del comprador | Primera ruta | Qué confirmar |
|---|---|---|
| Tira de bobina con planitud media | SSL por diámetro de rodillo | Espesor, ancho, resistencia y defecto visible |
| Lámina cortada o formato individual | SSL con mesa y control de lámina | Largo, modo de carga y proceso posterior |
| Tira ultradelgada sensible | 6-Hi | Espesor real, acabado, POM y limpieza |
| Material 0.1-0.6 mm con exigencia fina | DSL doble etapa | Necesidad de nivelación inicial y fina |
| Material grueso o de alta resistencia | BTL o solución especial | Límite elástico, ancho, curvatura y fuerza requerida |
Configuración
Opciones que cambian la selección
Diámetro de rodillo
Rodillos más pequeños ayudan a trabajar material delgado; rodillos mayores se usan cuando aumenta espesor, ancho o rigidez.
Tira o lámina cortada
La misma familia puede configurarse para tira de bobina o lámina cortada, pero la mesa, control y forma de alimentación cambian.
Superficie sensible
Para acero inoxidable, aluminio, cobre o material visible, revise rodillos, presión, apoyo y limpieza de superficie.
Planitud objetivo
Antes de cotizar, indique si el problema es curvatura de bobina, memoria de bobina, curvatura transversal, onda de borde o requisito visual.
No es una serie única
SSL se usa como familia de selección: cambia diámetro de rodillo, estructura, mesa y control según espesor, ancho, superficie y proceso.
Archivo visual del producto
Todas las vistas técnicas disponibles
Se han localizado y organizado 47 imágenes de las fichas técnicas originales de HENLI. Las vistas se agrupan por función para relacionar cada imagen con la decisión de compra.

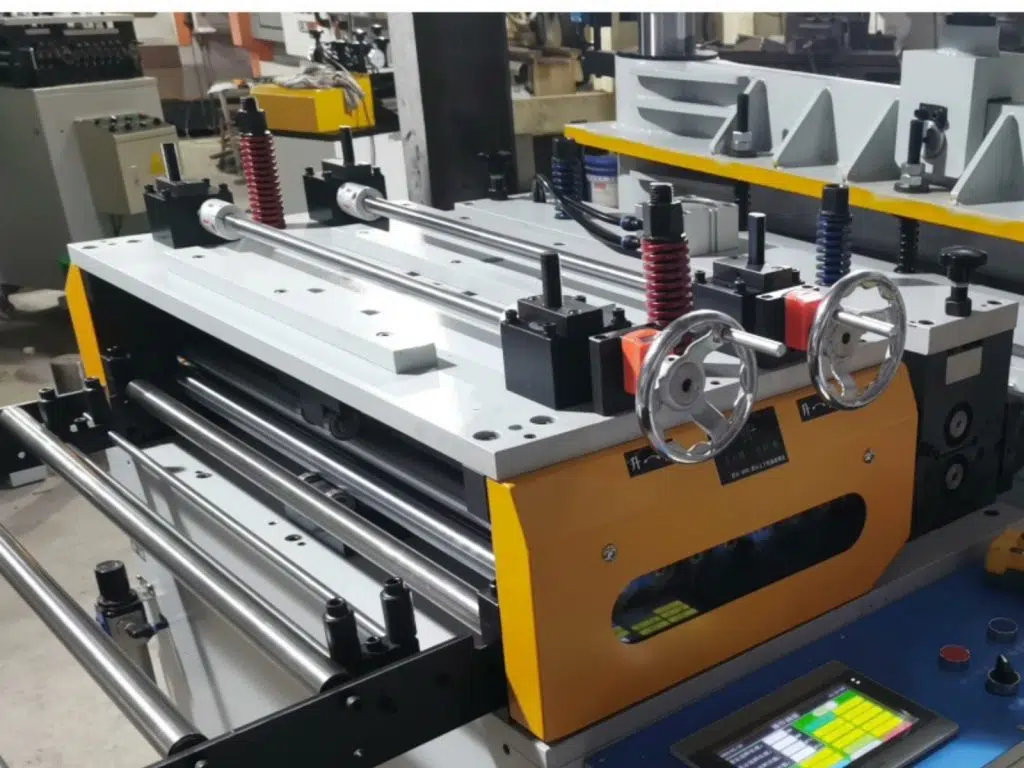

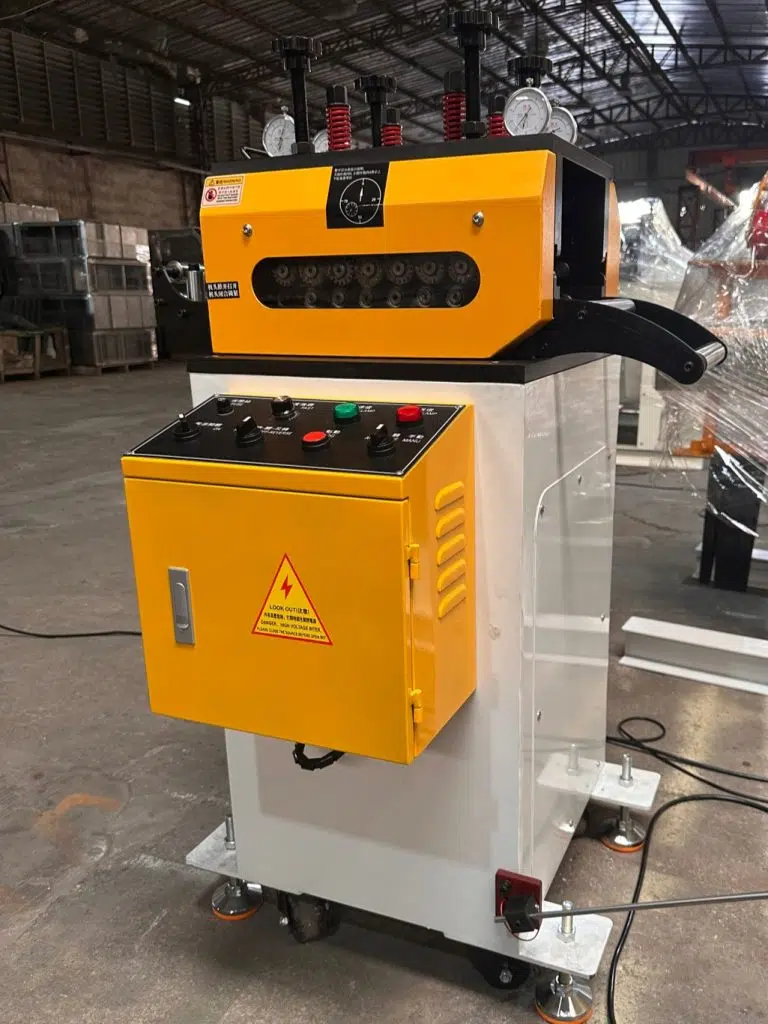

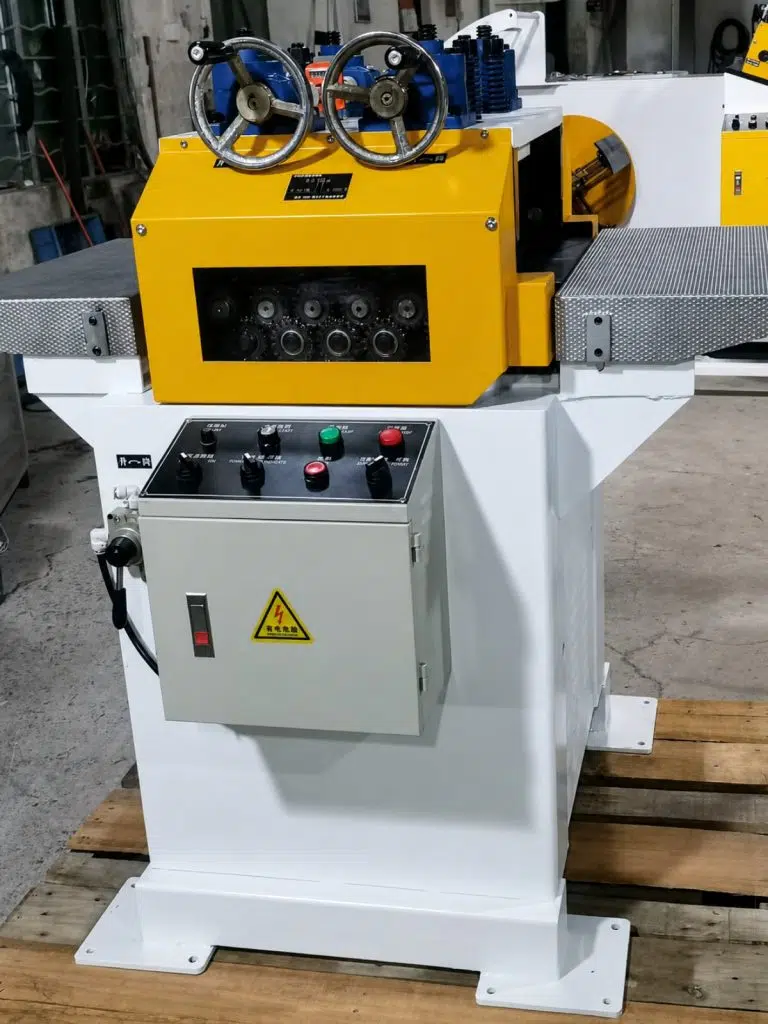

Selección del equipo
7vistas

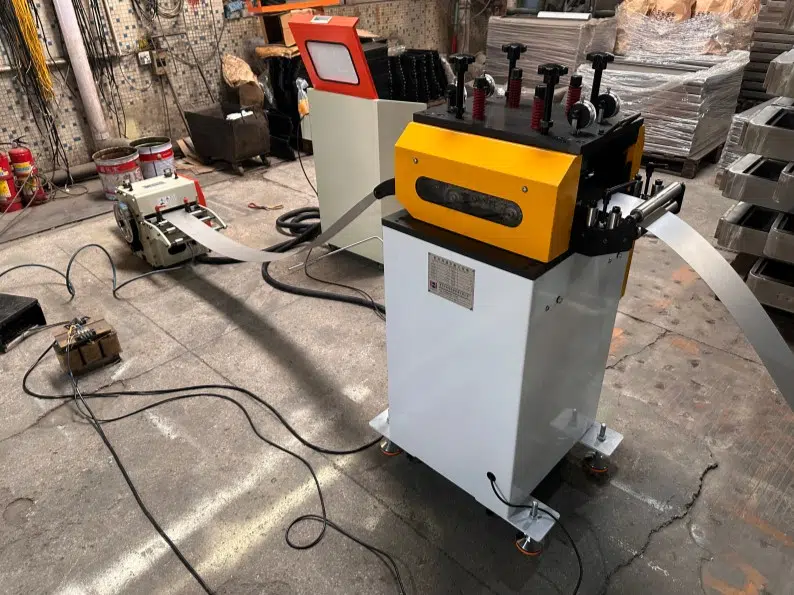

Galería y detalles
4vistas

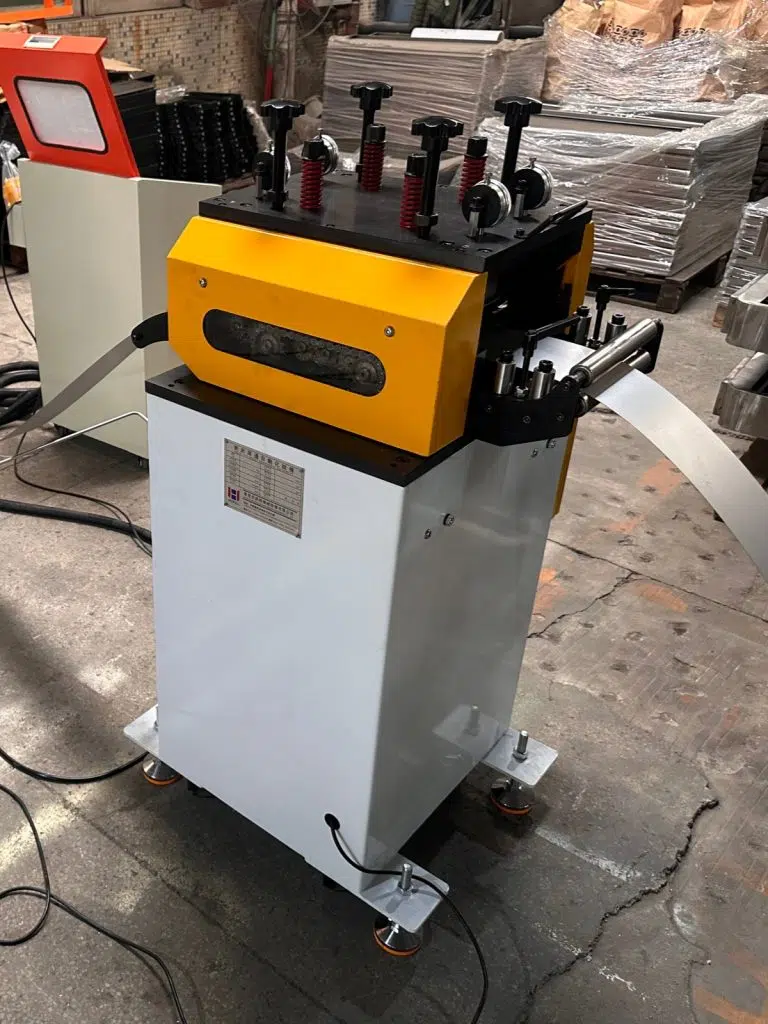

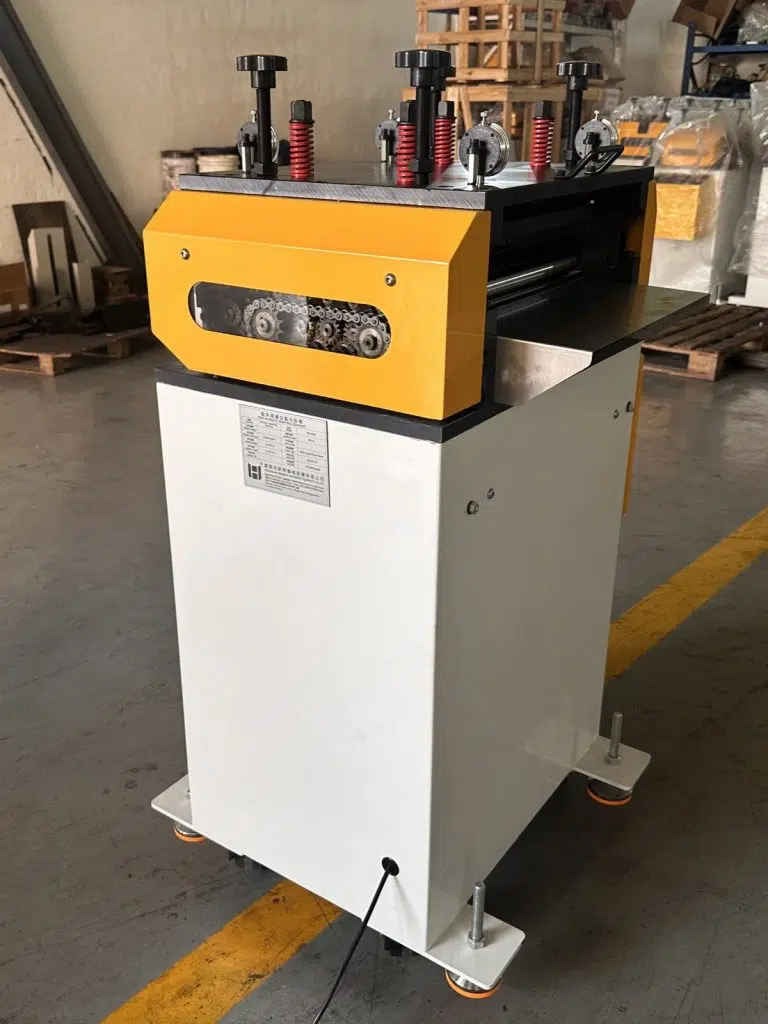

Funcionamiento y proceso
2vistas

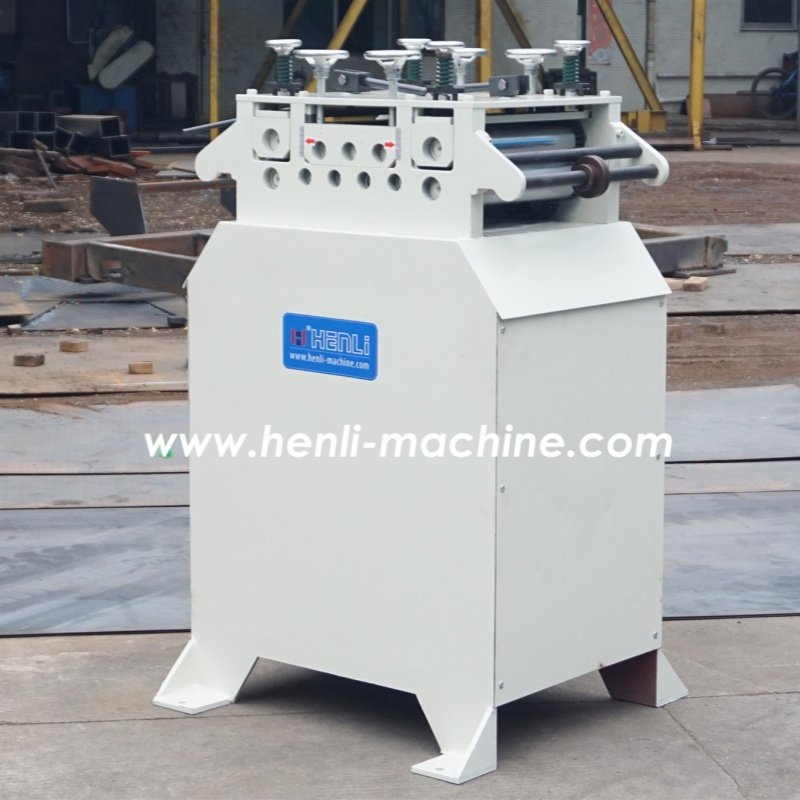

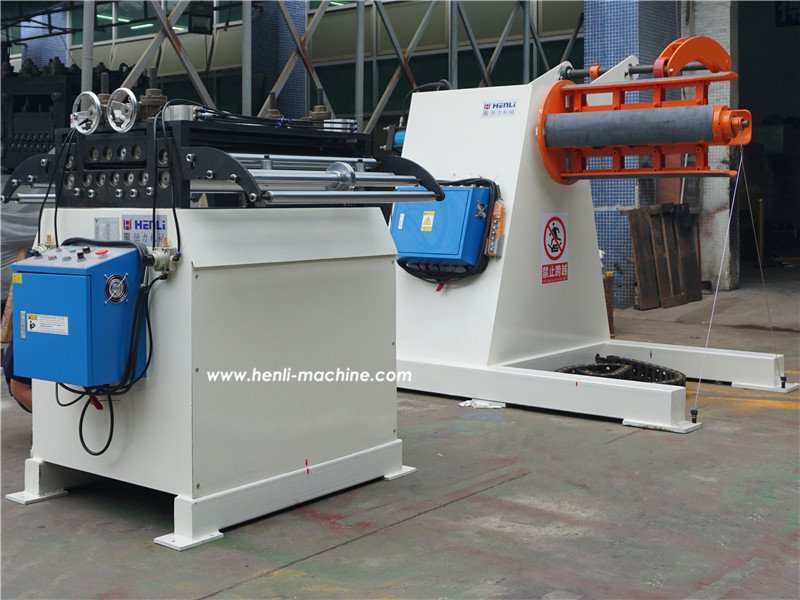

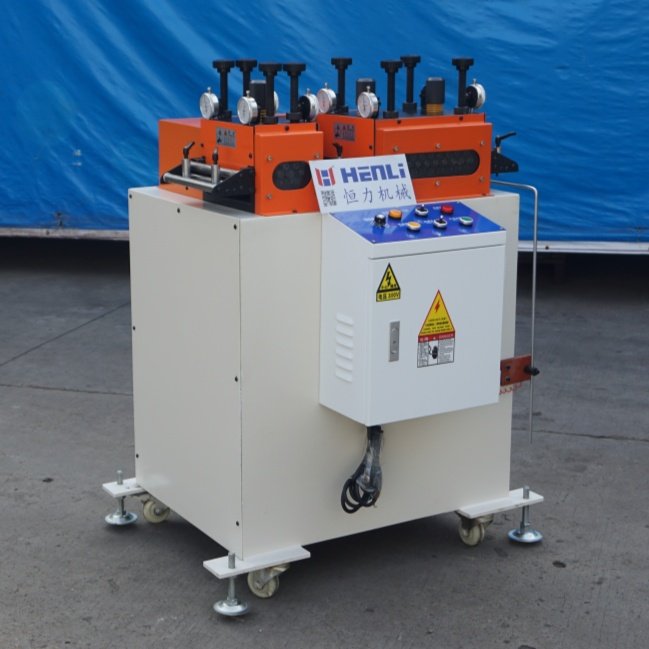

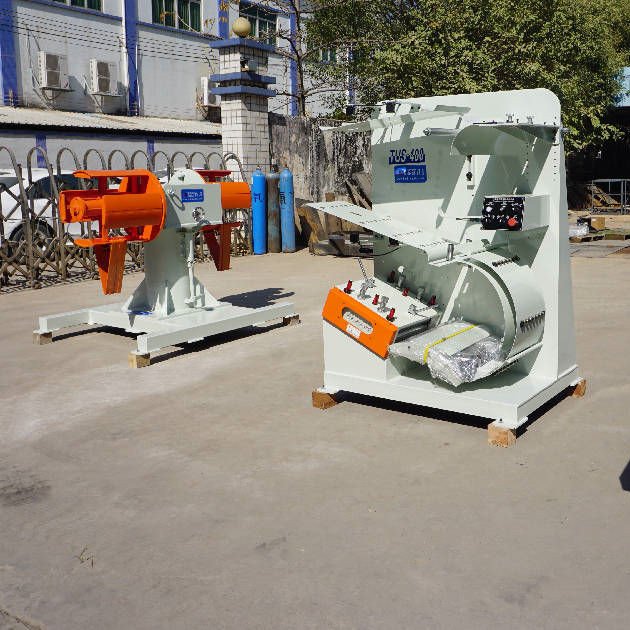

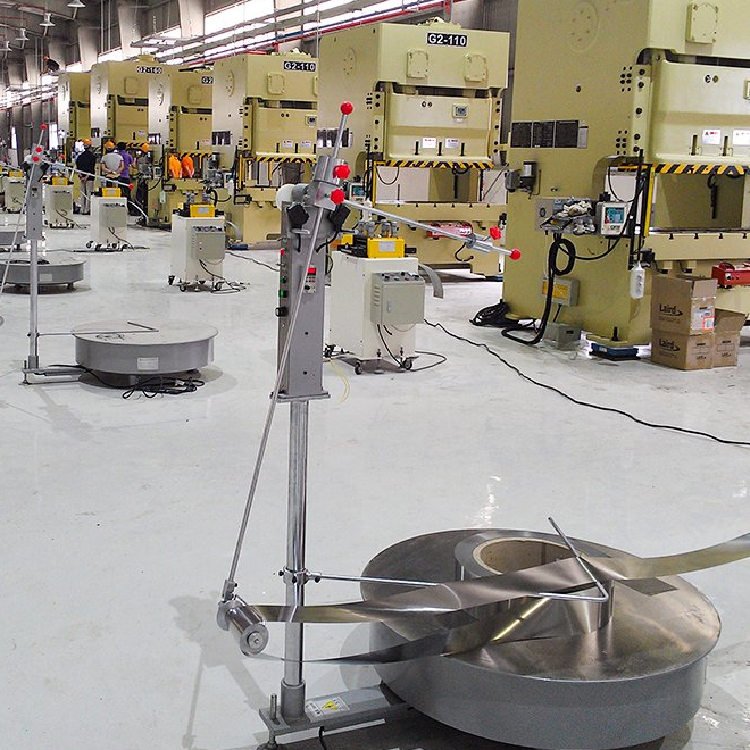

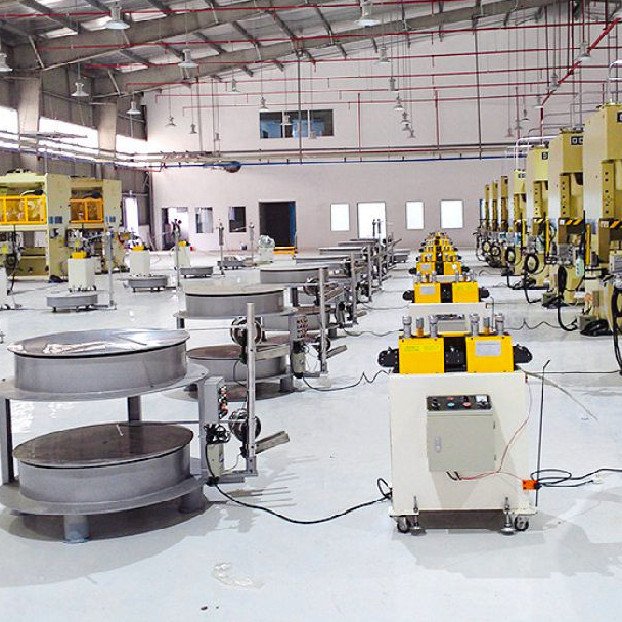

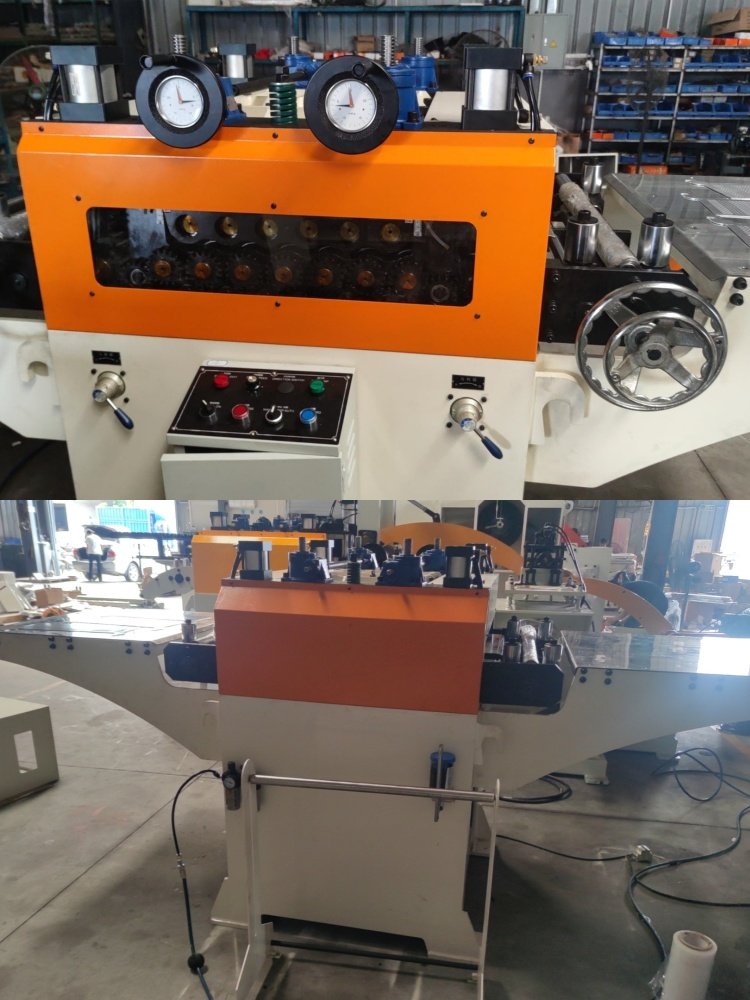

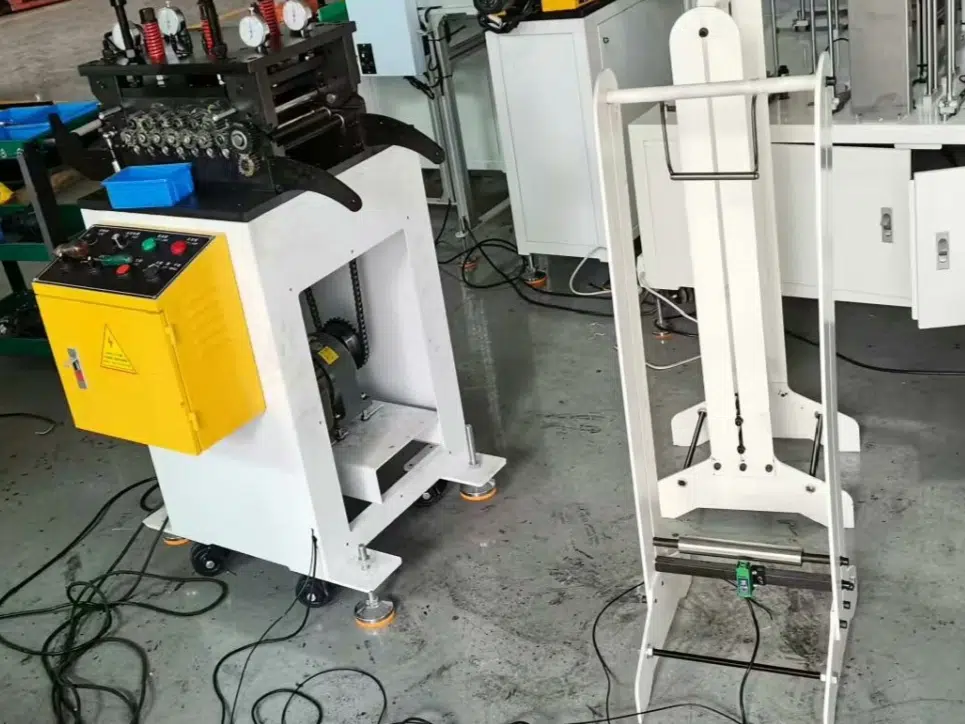

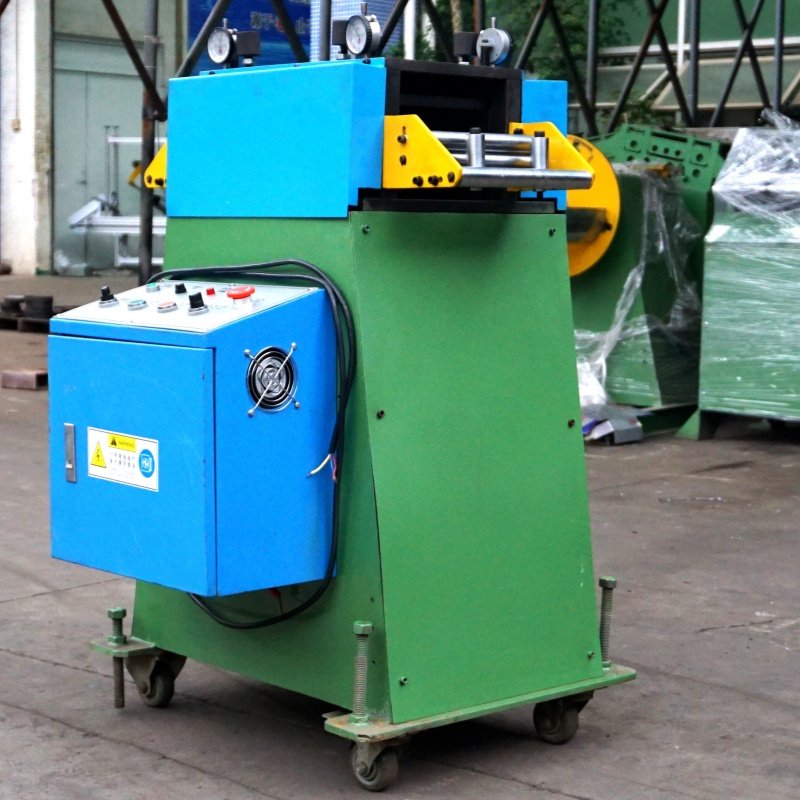

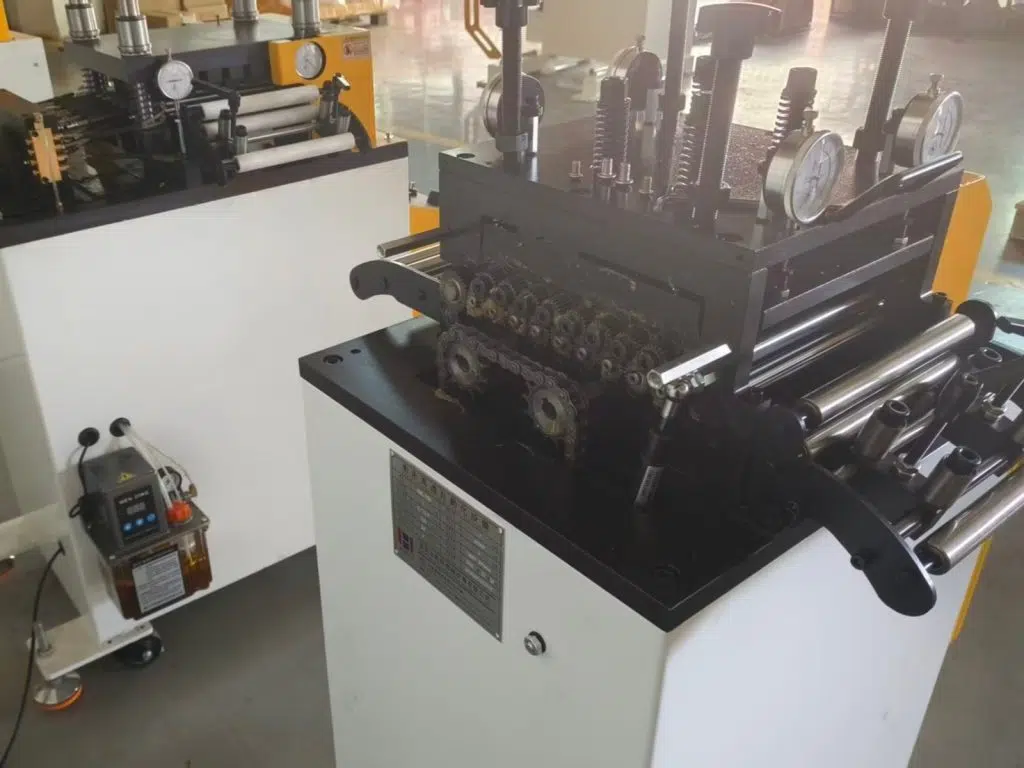

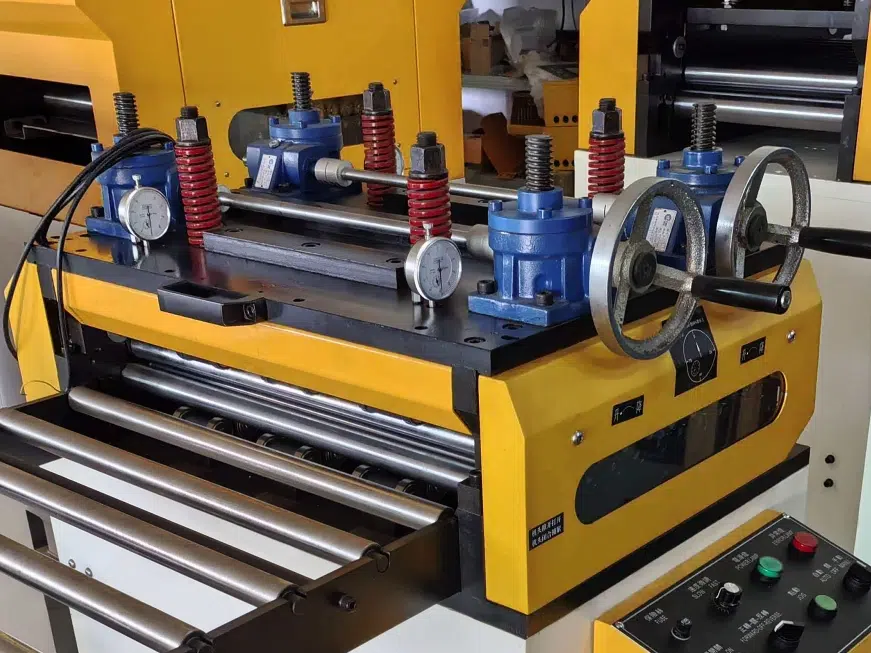

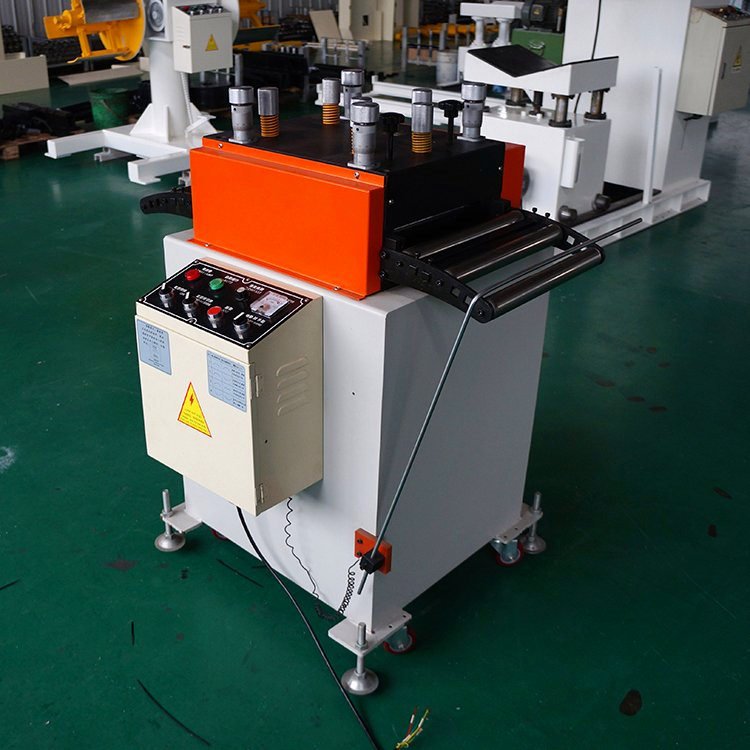

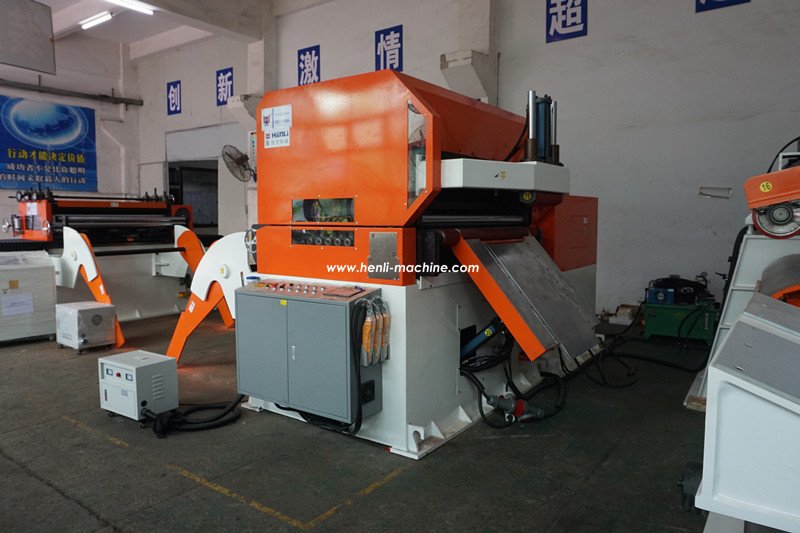

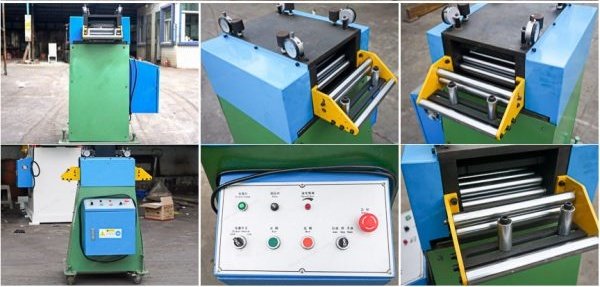

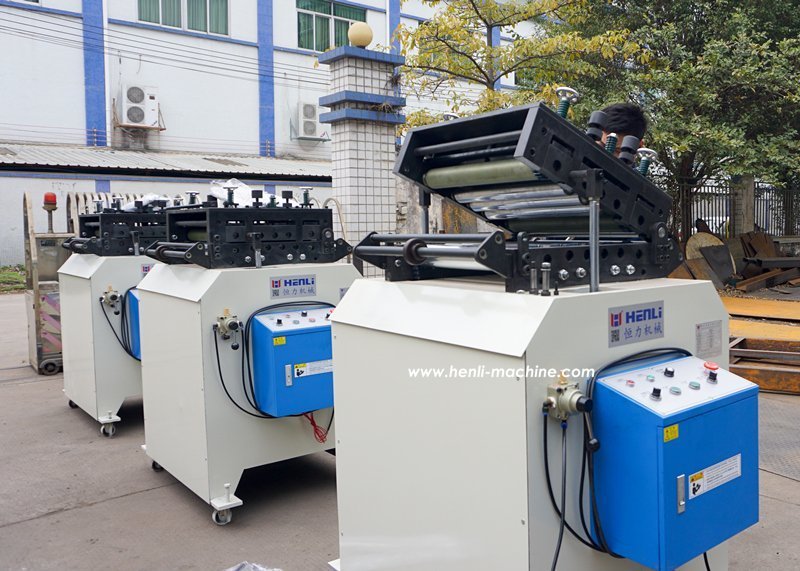

Equipo y configuración
21vistas

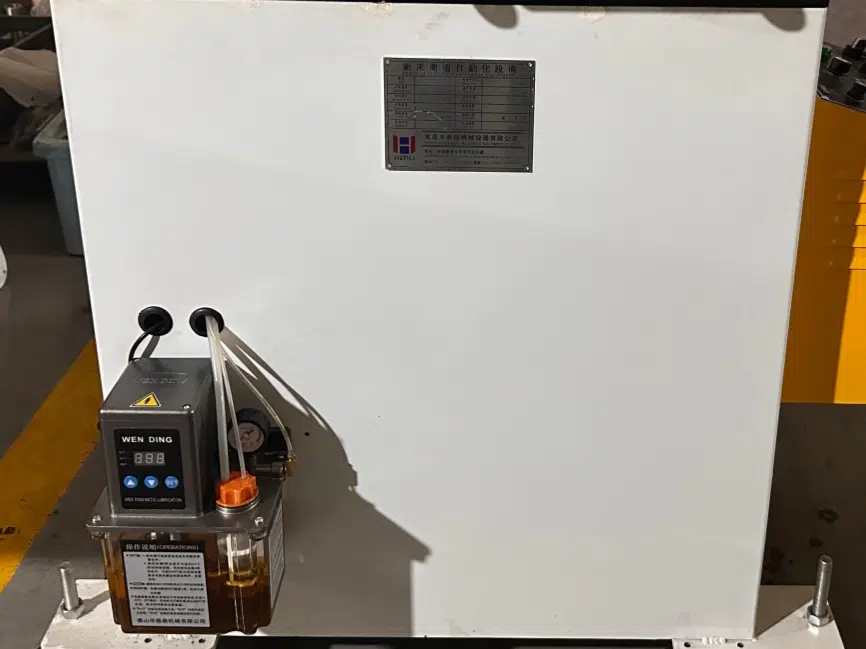

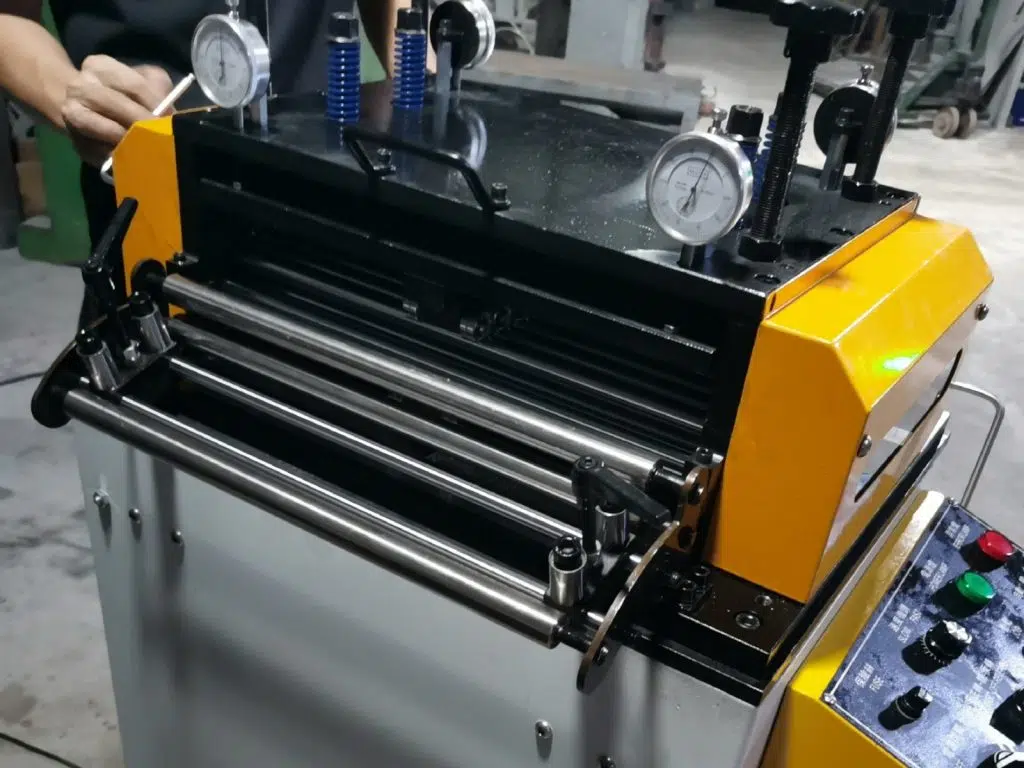

Sistema de lubricación
2vistas

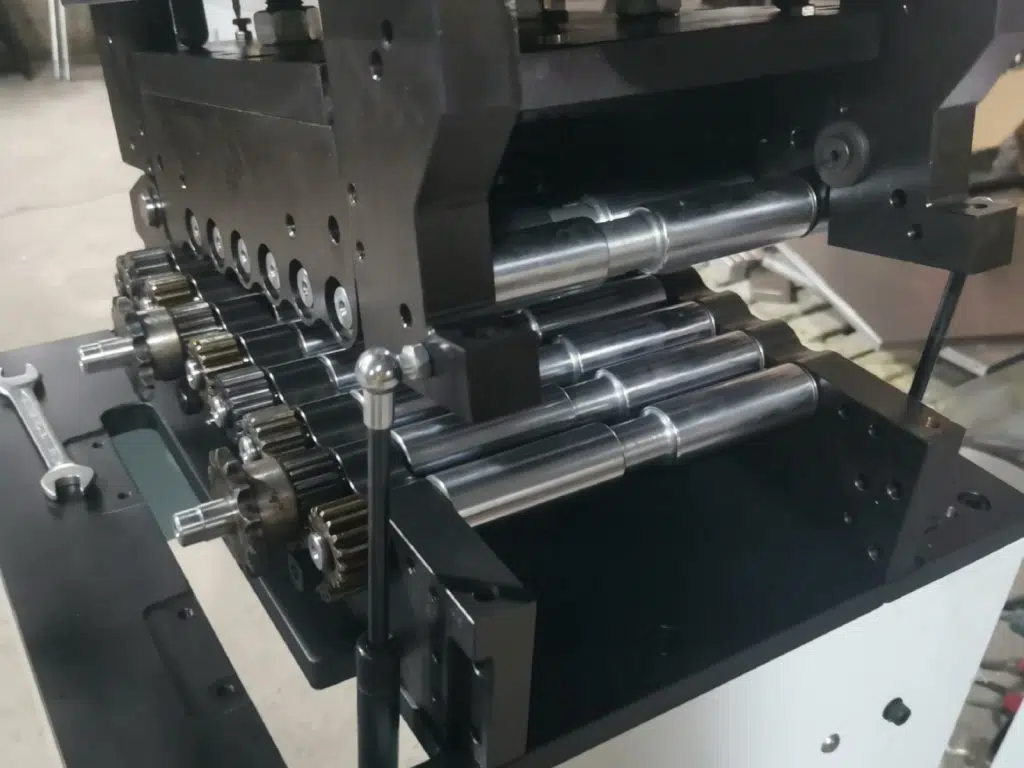

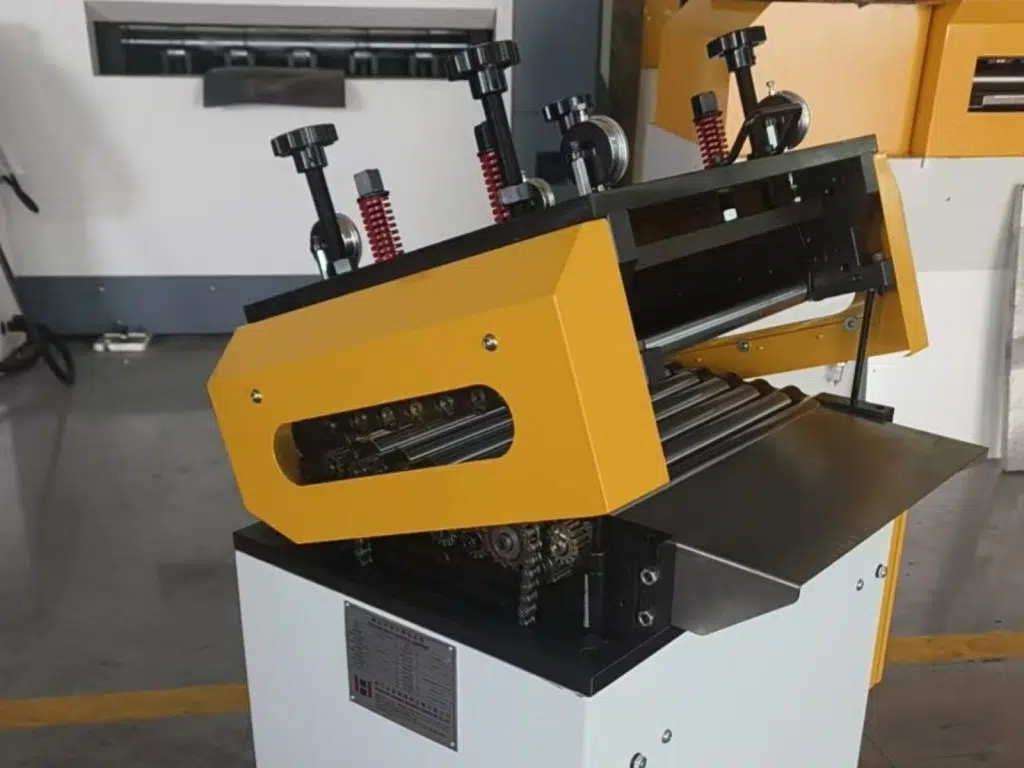

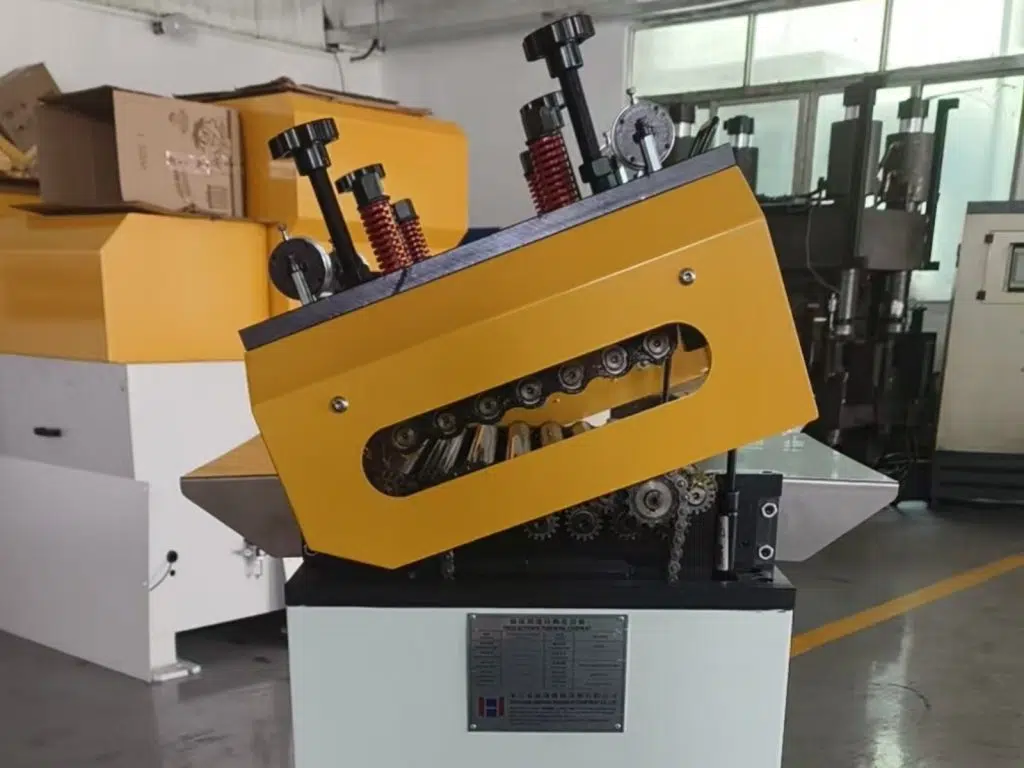

Cabezal enderezador abrible
2vistas

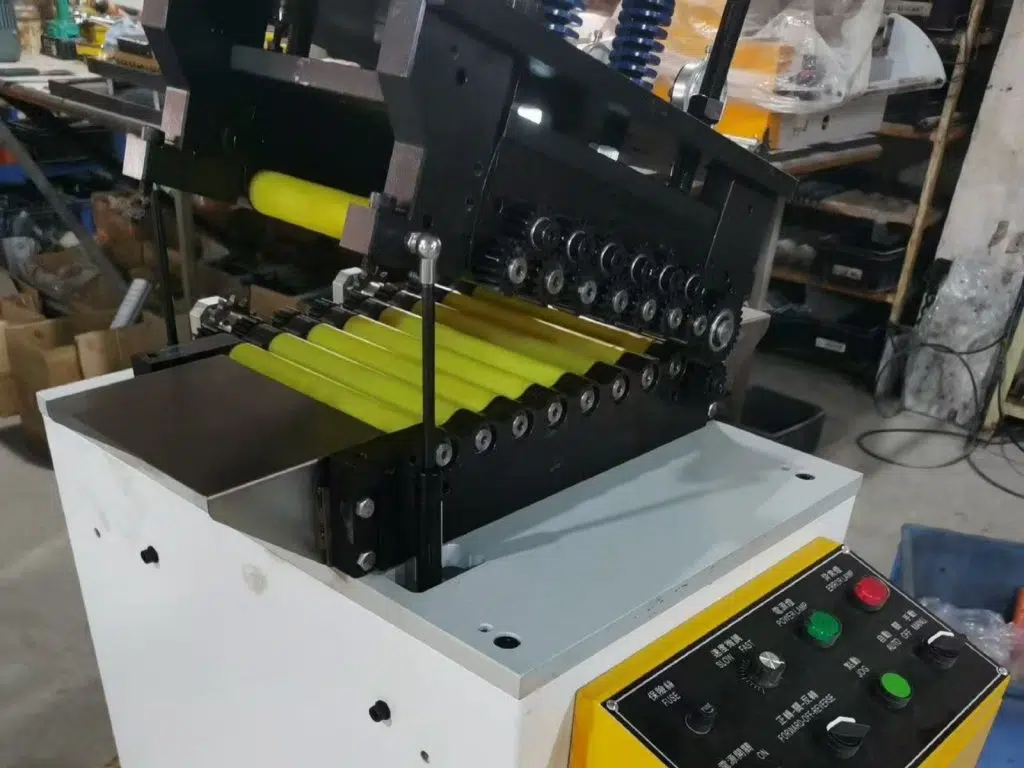

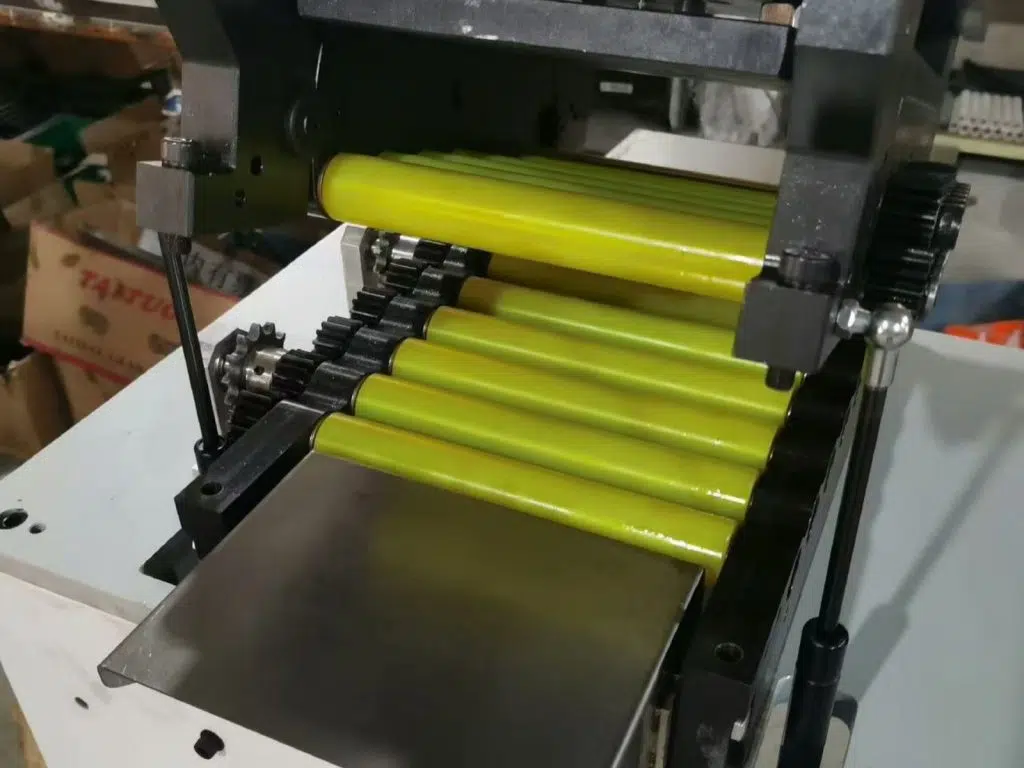

Opciones disponibles
2vistas

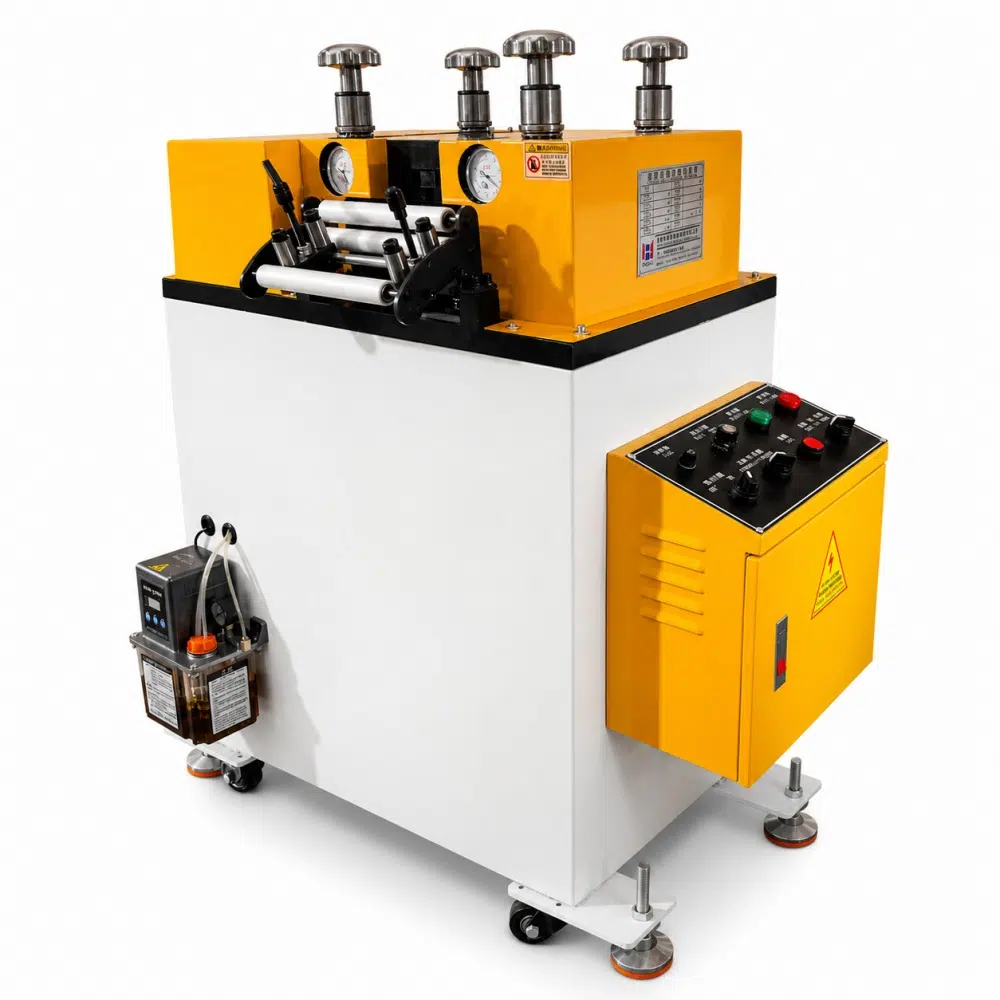

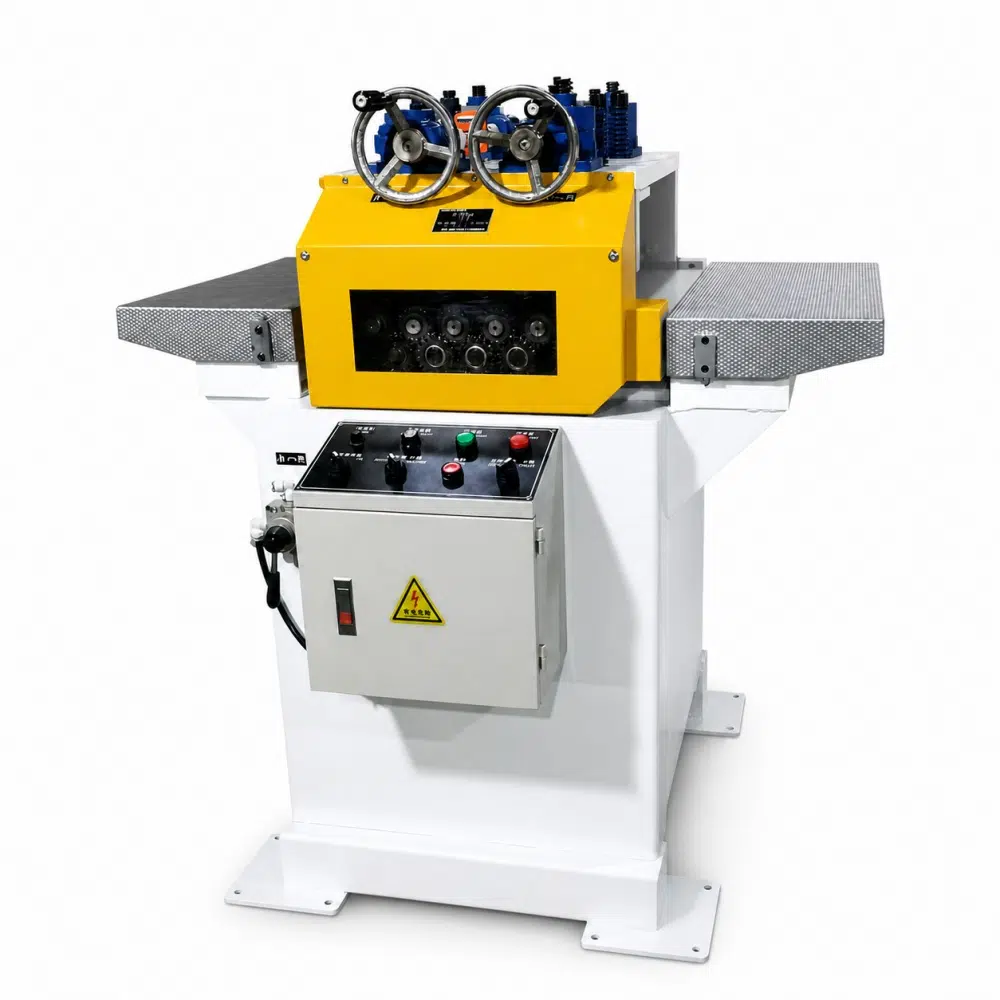

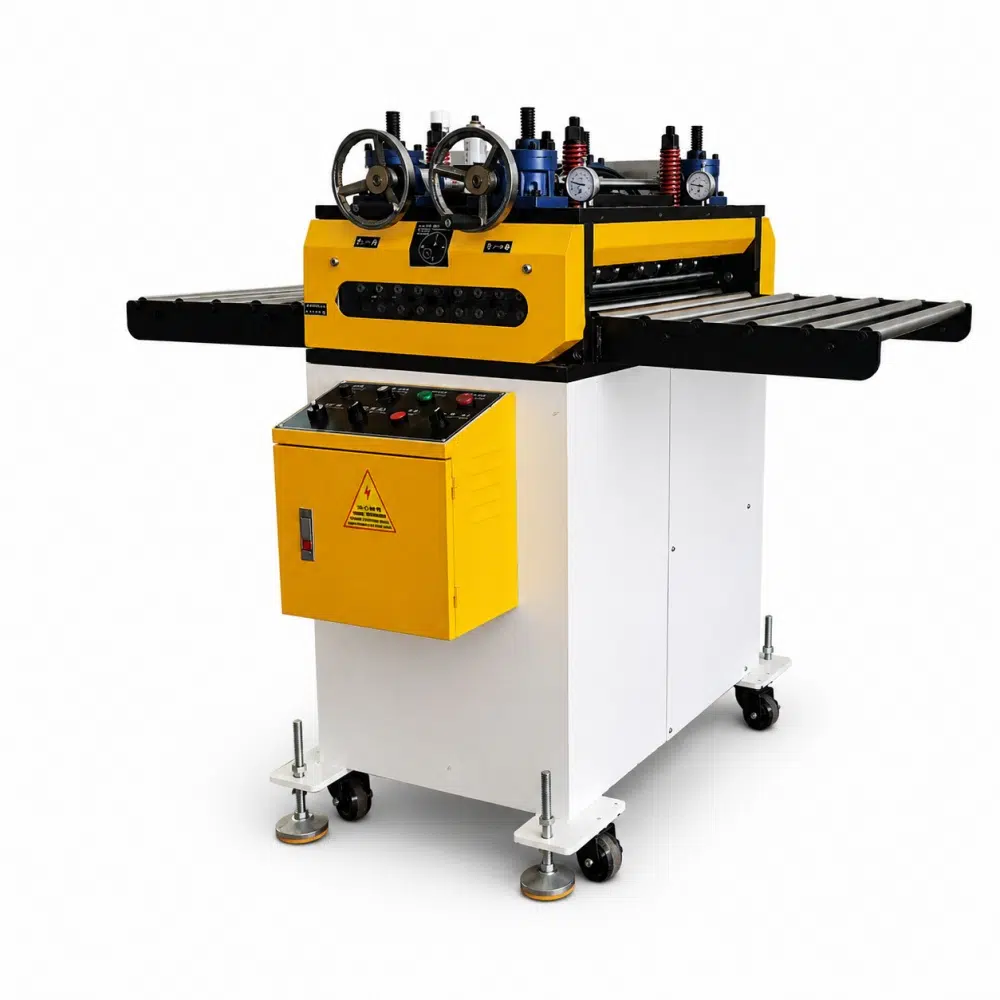

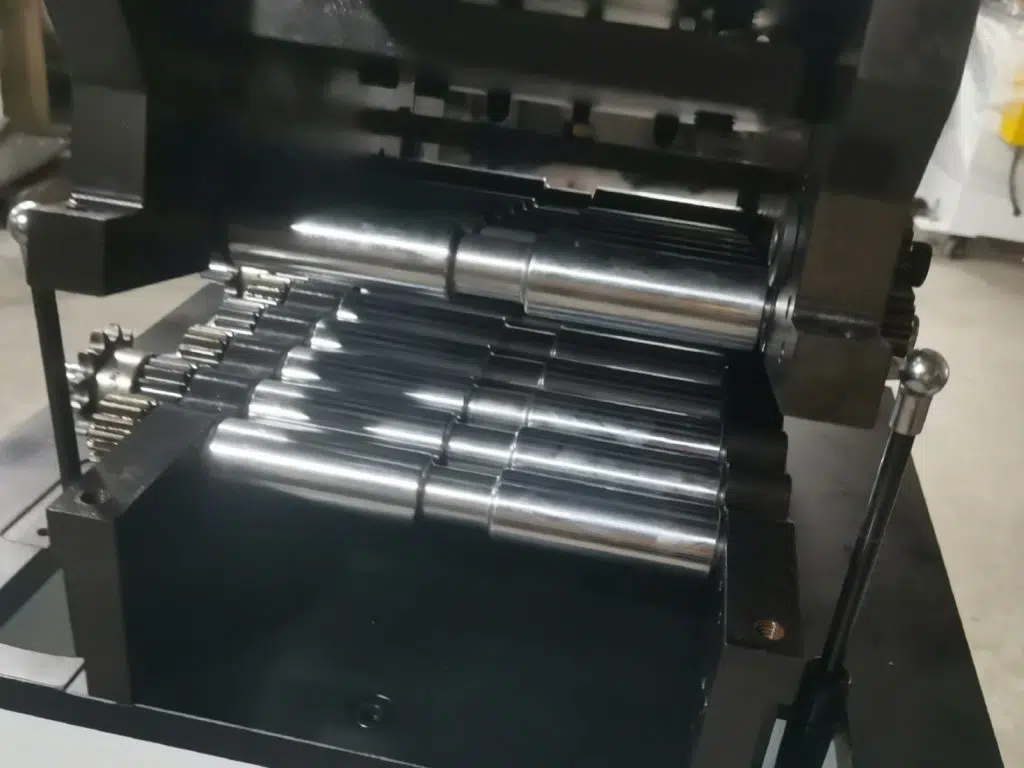

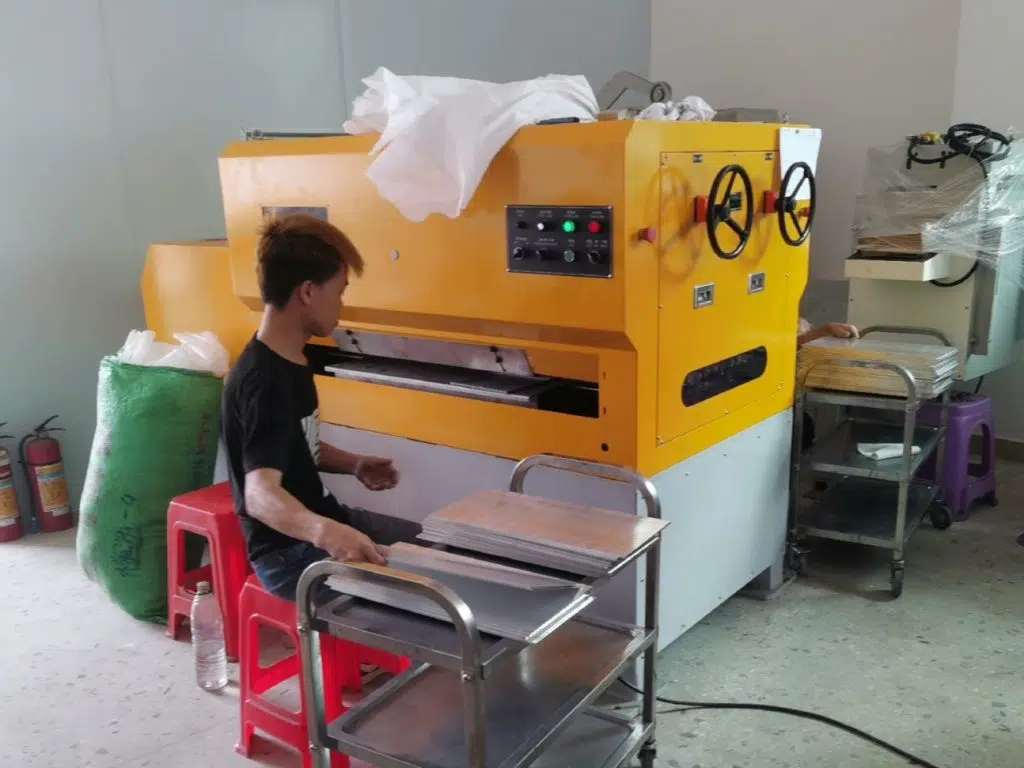

Datos técnicos y modelos
5vistas

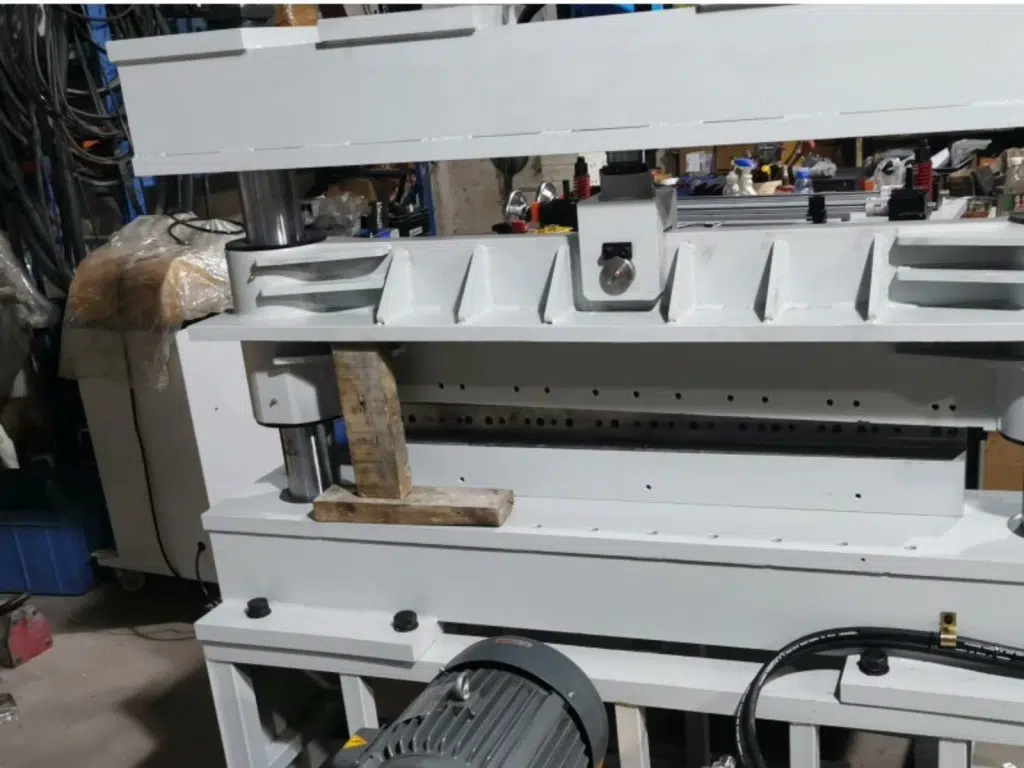

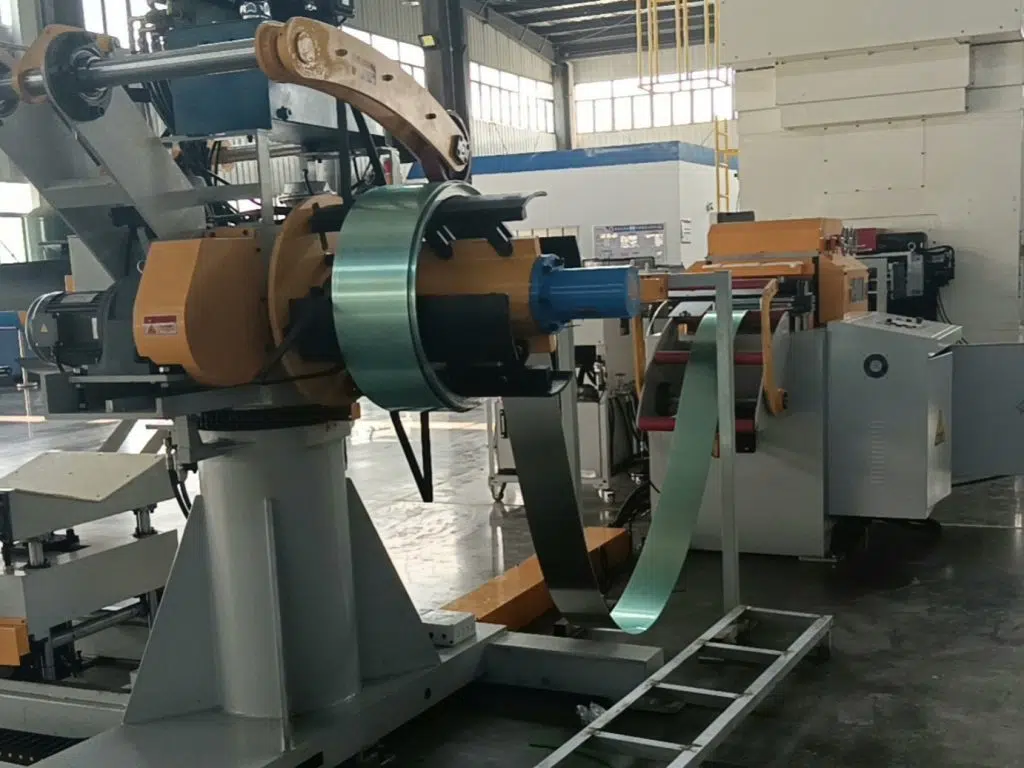

Aplicaciones
2vistas
Parámetros originales completos
Tablas técnicas de la ficha HENLI
Se mantienen todos los valores publicados. La selección final debe comprobar la combinación real de material, espesor, ancho, resistencia y bobina.
Precisión SSL · Tabla técnica original 1
| Item | SSL-100 | SSL-200 | SSL-300 | SSL-400 |
|---|---|---|---|---|
| Ancho del material | 0-100mm0-3.94 in | 0-200mm0-7.87 in | 0-300mm0-11.81 in | 0-400mm0-15.75 in |
| Reference Thickness | 0.1-0.6mm0.004-0.024 in | 0.1-0.6mm0.004-0.024 in | 0.1-0.6mm0.004-0.024 in | 0.1-0.6mm0.004-0.024 in |
| Roller Arrangement | Ø20 x 19 rollers, 9 upper / 10 lowerØ0.79 in x 19 rollers, 9 upper / 10 lower | |||
| Leveling Speed | 0-16m/min reference configuration0-52.5 ft/min reference configuration | |||
| Leveling Method | 4-point floating adjustment | |||
| Working Mode | Coil strip, cut sheet, and press line leveling | |||
| Drive and Direction | VFD stepless synchronization control; left / right discharge direction |
Precisión SSL · Tabla técnica original 2
| Specification | BSL-100 | BSL-200 |
|---|---|---|
| Material Width(mm) | 0-100 | 0-200 |
| Material Thickness(mm) | 0.05 ~ 0.3 | 0.05 ~ 0.3 |
| Reducer Ratio | 1:30 | 1:30 |
| Motor Power | 1 HP | 1 HP |
| Adjustment Method | 4-Point Fine Tuning | 4-Point Fine Tuning |
| Speed Control | Frequency Converter | Frequency Converter |
| Rodillos de nivelación | ∮12mm × 19 (9 Upper / 10 Lower) | ∮12mm × 19 (9 Upper / 10 Lower) |
Precisión SSL · Tabla técnica original 3
| Modelo | DL-100 | DL-200 | DL-300 | DL-400 |
|---|---|---|---|---|
| Material Width(mm) | 0-100 | 0-200 | 0-300 | 0-400 |
| Material Thickness(mm) | 0.1~0.6 | 0.1~0.6 | 0.1~0.6 | 0.1~0.6 |
| Rodillos de nivelación (mm) | ∮20×25 (3U/3L + 9U/10L) or ∮20×19 (9U/10L) | ∮20×25 (3U/3L + 9U/10L) or ∮20×19 (9U/10L) | ∮20×25 (3U/3L + 9U/10L) or ∮20×19 (9U/10L) | ∮20×25 (3U/3L + 9U/10L) or ∮20×19 (9U/10L) |
| Adjustment Method | 8-Point Vertical or 4-Point Vertical | 8-Point Vertical or 4-Point Vertical | 8-Point Vertical or 4-Point Vertical | 8-Point Vertical or 4-Point Vertical |
| Discharge Direction | Left ←→ Right | Left ←→ Right | Left ←→ Right | Left ←→ Right |
| Motor(HP) | 1/2 | 1 | 1 | 2 |
| Leveling Speed | 0~16 m/min | 0~16 m/min | 0~16 m/min | 0~16 m/min |
Precisión SSL · Tabla técnica original 4
| Modelo | JM-200 | JM-300 | JM-400 | JM-500 | JM-600 |
|---|---|---|---|---|---|
| Material Width(mm) | 0-200 | 0-300 | 0-400 | 0-500 | 0-600 |
| Material Thickness(mm) | 0.3-1.5 | 0.3-1.5 | 0.3-1.5 | 0.3-1.5 | 0.3-1.5 |
| Leveling Rollers (mm) | ∮32×20 (10 Upper / 10 Lower) | ∮32×20 (10 Upper / 10 Lower) | ∮32×20 (10 Upper / 10 Lower) | ∮32×20 (10 Upper / 10 Lower) | ∮32×20 (10 Upper / 10 Lower) |
| Leveling Speed | 0~16 m/min | 0~16 m/min | 0~16 m/min | 0~16 m/min | 0~16 m/min |
| Discharge Direction | Left ←→ Right | Left ←→ Right | Left ←→ Right | Left ←→ Right | Left ←→ Right |
| Motor(HP) | 1 | 1 | 2 | 2 | 2 |
Precisión SSL · Tabla técnica original 5
| Modelo | TL- 150 | TL- 200 | TL- 300 | TL- 400 | TL- 500 | TL- 600 | TL- 700 | TL- 800 | TL- 1000 | TL- 1300 | TL- 1600 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TL- 150A | TL- 200A | TL- 300A | TL- 400A | TL- 500A | TL- 600A | TL- 700A | TL- 800A | TL- 1000A | |||
| Ancho del material (mm) | 150 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 1000 | 1300 | 1600 |
| Espesor del material (mm) | 0.35-2.2 | 0.35-2.2 | 0.35-2.2 | ||||||||
| 0.35-3.2 | 0.35-3.2 | ||||||||||
| Speed of Feed (m/min) | 15 | ||||||||||
| Motor(HP) | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 5 | 7.5 | 10 | |
| 2 | 1 | 2 | 2 | 3 | 3 | 5 | 5 | 7.5 |
Precisión SSL · Tabla técnica original 6

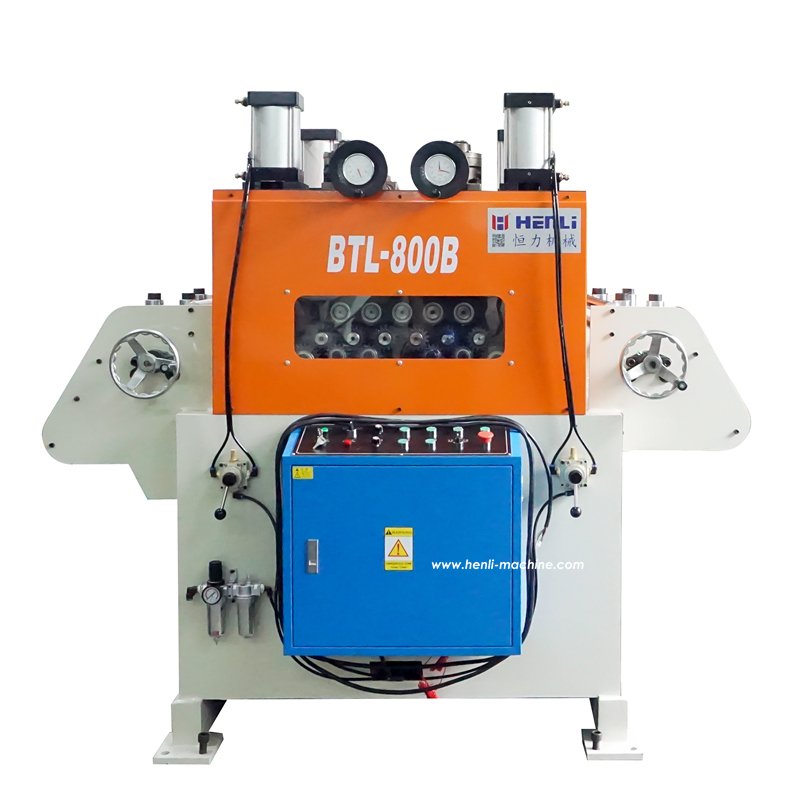

| Modelo | BTL- 200A | BTL- 300A | BTL- 400A | BTL- 500A | BTL- 600A | BTL- 700A | BTL- 800A | BTL- 1000/1300/1600B |
|---|---|---|---|---|---|---|---|---|
| BTL- 300B | BTL- 400B | BTL- 500B | BTL- 600B | BTL- 700B | BTL- 800B | |||
| Ancho del material | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 1000/1300/1600 |
| Espesor del material | 0.5-4.5 | 0.5-4.5 | 0.6-6.0 | |||||
| 0.6-6.0 | ||||||||
| Speed of Feed(m/min) | 15 | |||||||
| Motor(HP) | 3 | 5 | 7.5 | 10 | ||||
| 5 | 7.5 | 10 |
Precisión SSL · Tabla técnica original 7
| Modelo | BC-200 | BC-300 | BC-400 | BC-500 | BC-600 |
|---|---|---|---|---|---|
| Material Width(mm) | 0-200 | 0-300 | 0-400 | 0-500 | 0-600 |
| Material Thickness(mm) | 1.0-6.0 | 1.0-6.0 | 1.0-6.0 | 1.0-6.0 | 1.0-6.0 |
| Reducer Ratio | 1:30 | 1:30 | 1:30 | 1:30 | 1:30 |
| Motor (HP) | 5 | 5 | 7 | 7 | 7 |
| Adjustment Method | Worm Gear | Worm Gear | Worm Gear | Worm Gear | Worm Gear |
| Speed Control | Frequency Converter | Frequency Converter | Frequency Converter | Frequency Converter | Frequency Converter |
| Leveling Rollers (mm) | ∮80×13 (6 Upper / 7 Lower) [Customizable] | ∮80×13 (6 Upper / 7 Lower) [Customizable] | ∮80×13 (6 Upper / 7 Lower) [Customizable] | ∮80×13 (6 Upper / 7 Lower) [Customizable] | ∮80×13 (6 Upper / 7 Lower) [Customizable] |
Precisión SSL · Tabla técnica original 8
| Modelo | JMS-200 | JMS-300 | JMS-400 |
|---|---|---|---|
| Material Width(mm) | 0-200 | 0-300 | 0-400 |
| Material Thickness(mm) | 0.1-1.0 | 0.1-1.0 | 0.1-1.0 |
| Feeding Speed (m/min) | 60 | 60 | 60 |
| Motor (HP) | 1 | 1 | 2 |
| Pinch Rolls | 2 / Adjustable Pressure | 2 / Adjustable Pressure | 2 / Adjustable Pressure |
| Adjustment Method | 4-Point Vertical | 4-Point Vertical | 4-Point Vertical |
| Leveling Rollers (mm) | φ32 (7 Upper / 8 Lower) | φ32 (7 Upper / 8 Lower) | φ32 (7 Upper / 8 Lower) |
| Speed Control | Photoelectric → PC → Frequency Converter | Photoelectric → PC → Frequency Converter | Photoelectric → PC → Frequency Converter |

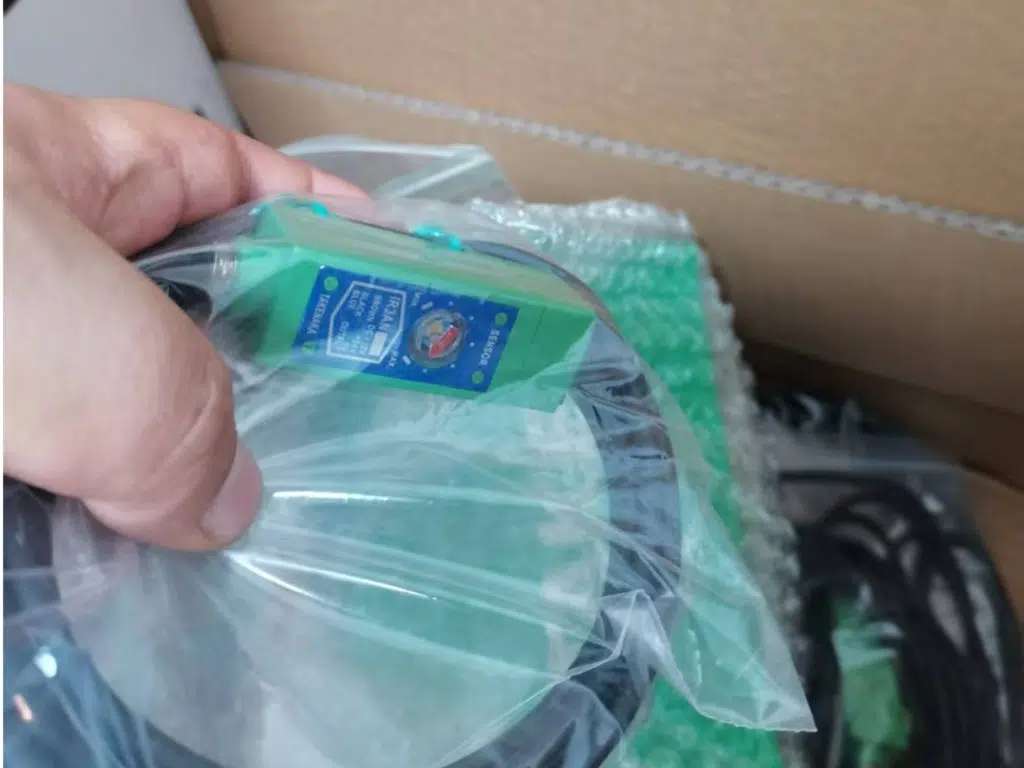

| Control System | 2 Sets of Photoelectric Switches | 2 Sets of Photoelectric Switches | 2 Sets of Photoelectric Switches |
Precisión SSL · Tabla técnica original 9
| Modelo | JMU-200 | JMU-300 | JMU-400 |
|---|---|---|---|
| Material Width(mm) | 0-200 | 0-300 | 0-400 |
| Material Thickness(mm) | 0.1-1.0 | 0.1-1.0 | 0.1-1.0 |
| Feeding Speed (m/min) | 45 | 45 | 45 |
| Motor (HP) | 1 | 1 | 2 |
| Pinch Rolls | 2 / Adjustable Pressure | 2 / Adjustable Pressure | 2 / Adjustable Pressure |
| Adjustment Method | 4-Point Vertical | 4-Point Vertical | 4-Point Vertical |
| Leveling Rollers (mm) | φ32 (7 Upper / 8 Lower) | φ32 (7 Upper / 8 Lower) | φ32 (7 Upper / 8 Lower) |
| Speed Control | Photoelectric → PC → Frequency Converter | Photoelectric → PC → Frequency Converter | Photoelectric → PC → Frequency Converter |
| Control System | 2 Sets of Photoelectric Switches | 2 Sets of Photoelectric Switches | 2 Sets of Photoelectric Switches |
Vídeo original
Funcionamiento de la máquina
Aplicaciones
Procesos donde suele encajar
- Terminales y conectores
- Electrónica y piezas 3C
- Laminación de motor
- Acero inoxidable y aluminio
- Piezas visibles de electrodomésticos
- Corte a longitud de precisión
También puede buscarlo como
niveladora de precisión, enderezadora de precisión para lámina, niveladora para tira de bobina, niveladora de bobina 0.03 6.0 mm, niveladora para lámina cortada
Comparación práctica
Lo que debe revisar antes de pedir precio
No hay una sola SSL para todo
El rango 0.03-6.0 mm no significa que una máquina cubra todo; significa que la familia se configura por aplicación.
Planitud y superficie se negocian juntas
Más presión puede ayudar a planitud pero aumentar riesgo de marca. Por eso se revisan rodillos y acabado.
La línea posterior importa
Prensa, cizalla, corte de formatos cortados o inspección tienen tolerancias y velocidades distintas.
Datos específicos para cotizar este equipo
- Espesor mínimo/máximo y ancho de material
- Tipo de material y acabado superficial
- Bobina continua o lámina cortada
- Defecto visible de planitud
- Proceso posterior y velocidad
- Requisito de superficie o pieza final
Aplicaciones relacionadas
Soluciones donde aparece este equipo
Estas páginas muestran cómo el equipo se combina con otros módulos de línea según pieza, material, velocidad, superficie y salida de residuo.
Terminales y conectores electrónicos
Los terminales y conectores combinan material delgado, paso corto, alta velocidad y tolerancia estricta. La solución puede requerir desbobinado estable, alimentador de alta velocidad, control de residuo y, en algunos casos, rebobinado.
Explorar soluciónGuías técnicas relacionadas
Problemas de selección conectados con este equipo
Estas guías ayudan a decidir cuándo este equipo encaja, cuándo comparar otra configuración y qué datos enviar antes de cotizar.
Autopartes con superficie visible: cómo elegir la línea
No todas las autopartes se compran con la misma lógica. Una pieza estructural, una pieza interior y una pieza con superficie visible pueden necesitar configuraciones distintas de enderezado, alimentación, lubricación y salida de residuo.
Leer guía
Paneles de electrodomésticos: cómo evitar rayas en la línea
En paneles visibles, gabinetes y cubiertas de electrodomésticos, una línea de alimentación debe cuidar algo más que el paso. También debe proteger el acabado, controlar la planitud y aplicar aceite solo donde el proceso lo necesita.
Leer guía
Cuándo usar niveladora doble etapa DSL
La DSL se justifica cuando una sola etapa de nivelación no entrega la planitud que necesita una tira delgada y sensible antes del proceso posterior.
Leer guía
Cómo elegir alimentador zigzag para formatos redondos
El zigzag no se compra porque el alimentador se mueva lateralmente. Se compra cuando el patrón de pieza permite ahorrar material sin volver inestable la prensa.
Leer guíaNiveladora doble etapa o 6-Hi para material delgado
Cuando el material es delgado, la decisión no depende solo del espesor. También importan el defecto real, la superficie, la velocidad y el proceso posterior.
Leer guíaEnderezadora TL o niveladora de precisión: cómo elegir
No toda curvatura de bobina necesita una niveladora de precisión, pero no toda pieza acepta una enderezadora estándar.
Leer guíaPrecio por configuración
Precio y cotización de este equipo
HENLI no publica un precio fijo para Precisión SSL porque la configuración cambia según material, bobina, prensa, troquel, opciones, voltaje, embalaje y país de destino. Para comparar ofertas, primero hay que comparar la misma configuración técnica.
Rango de máquina
El ancho, espesor, peso de bobina, velocidad, paso y tipo de material pueden cambiar estructura, motor, control y accesorios.
Opciones necesarias
Carro de bobina, brazo presor, cabezal abrible, lubricación, cizalla, cortador de chatarra, sensores o protección superficial se agregan solo cuando el proceso lo necesita.
Integración de línea
La altura de alimentación, señal de prensa, espacio de instalación, dirección de entrada, espacio de mantenimiento y equipo anterior o posterior influyen en la propuesta.
Oferta comparable
Envíe por WhatsApp material, espesor, ancho, bobina, prensa, paso, SPM, fotos de pieza y espacio. Con esos datos se cotiza una configuración concreta.
FAQ
Preguntas frecuentes
¿Esta página representa una sola máquina universal de 0.03-6.0 mm?
No. Es una familia de selección. El rango completo se cubre con configuraciones diferentes de rodillo, estructura y ancho.
¿Cuándo elegir 6-Hi en lugar de SSL estándar?
Cuando el material es muy delgado, sensible o requiere soporte adicional de rodillos para mantener estabilidad de nivelación.
¿Qué datos necesita HENLI para recomendar la serie correcta?
Material, espesor, ancho, forma de entrada, bobina o lámina cortada, problema de planitud, superficie, velocidad y proceso posterior.
¿Cuál es el precio de una niveladora de precisión?
No hay precio único. Cambia por ancho, espesor, diámetro de rodillo, número de rodillos, modo bobina/lámina, superficie, control, opciones de limpieza, voltaje y destino.
¿Cambia la máquina si trabajo con tira de bobina o lámina cortada?
Sí. La estructura de nivelación puede pertenecer a la misma familia, pero cambian mesa de entrada/salida, forma de alimentación, control, seguridad y proceso posterior.
Productos relacionados
Otros equipos de la misma línea
Precisión 6-Hi
Niveladora 6-Hi para tira delgada
La 6-Hi usa rodillos de trabajo pequeños con soporte adicional para nivelar material muy delgado y sensible con más estabilidad.
Ver detalles Precisión doble etapa
Niveladora doble etapa de precisión
La serie DSL combina una etapa de nivelación inicial y una etapa fina para material delgado donde la planitud requiere más control que una máquina simple.
Ver detalles
Enderezado
Enderezadora TL de bobina metálica
La TL es una enderezadora de paso recto para reducir curvatura de bobina antes del alimentador, la prensa, la cizalla o una línea de corte.
Ver detalles
Enderezado pesado
Enderezadora pesada BTL para bobina metálica
La BTL es una enderezadora pesada para material más grueso o ancho, donde una enderezadora estándar no tiene suficiente fuerza, tracción o rigidez.
Ver detallesCotización técnica
Cotizar Precisión SSL
Envíe material, medidas, forma de entrada, prensa, proceso y espacio de instalación. HENLI revisará si conviene este modelo o una configuración alternativa.
Datos útiles para responder rápido
- Tipo de pieza o proceso de estampado
- Material y acabado superficial
- Forma de entrada: bobina, tira, formato cortado, lámina o residuo
- Espesor, ancho y largo cuando aplique
- Peso, ID y OD de bobina si el material viene en rollo
- Prensa, SPM, troquel y punto de proceso
- Espacio disponible y fotos/video de la instalación
- País de destino, voltaje y requisitos de embalaje
