Solución · corte flexible desde bobina
Línea de corte láser desde bobina
Conecte el manejo de la bobina, la planitud, el avance y el corte para producir piezas planas o de contorno variable sin cargar una hoja cada vez.
El punto de partida correcto
Empiece por la pieza, no por la máquina
La arquitectura cambia cuando cambian el material, el contorno, el lote o la forma de retirar la pieza. Defina estos cuatro resultados antes de hablar de equipos.
Geometría y anidado (nesting)
Comparta DXF, orientación de fibra, puentes, separación y estrategia de anidado.
Planitud de la pieza
Defina tolerancia de forma, condición del material y riesgo de deformación térmica.
Calidad de corte
Indique borde requerido, rebaba admisible, superficie visible y operación posterior.
Salida del proceso
Decida si las piezas se retiran, separan, transportan o apilan de forma manual o automática.
Comparación de proceso
¿Cuándo conviene cortar desde bobina?
El láser aporta flexibilidad, pero no convierte todas las piezas en una buena aplicación de bobina. Compare la forma final, el volumen, los cambios y el flujo de material.
Ruta flexible
Contornos variables dentro de una banda continua
Tiene sentido cuando la materia prima llega en bobina, las geometrías cambian y el anidado puede aprovechar la continuidad de la banda. Permite cambiar el programa sin fabricar un troquel de corte dedicado para cada variante.
- Hay DXF y mezcla de referencias o cambios frecuentes.
- La banda puede nivelarse y sostenerse durante el corte.
- El sistema láser y la alimentación pueden intercambiar señales.
Ruta rectangular
Primero produzca hojas o formatos rectos
El corte a longitud es la referencia cuando la salida principal es una hoja rectangular definida por ancho y largo. Puede alimentar después otro proceso, incluido un láser por hojas, pero su estación de corte es una cizalla, no el láser de contornos.
- La salida se especifica como formato o placa rectangular.
- La medición longitudinal y la cizalla definen el corte.
- La salida de hojas, apilada o transferida, cierra la línea.
Ruta con herramienta
Geometría estable y troquel dedicado
Una prensa de troquelado (blanking) puede ser la ruta adecuada cuando la pieza permanece estable, el volumen justifica la herramienta y el ritmo de la prensa gobierna la línea. El sistema de avance alimenta hacia el troquel; no hacia una mesa láser.
- La referencia tiene larga vida y pocas revisiones geométricas.
- El troquel, la prensa y la evacuación se especifican como una celda conjunta.
- El avance debe sincronizarse con la carrera de la prensa.
Ruta por lotes de hojas
La celda recibe formatos ya cortados
El láser desde hoja evita la línea de bobina cuando el material ya se compra en formatos, las dimensiones varían mucho o la celda debe aceptar trabajos no compatibles con una banda continua. La carga, descarga y almacenamiento de hojas pasan a ser el flujo principal.
- El inventario y la producción están organizados por formatos.
- No se necesita la cadena de desbobinado y alimentación desde bobina.
- La automatización se concentra en cargar y descargar hojas.
Integración de referencia
Una línea real se entiende por sus interfaces
La banda, el movimiento, el proceso láser y la salida tienen ritmos distintos. El esquema explica sus interfaces; no fija qué módulos forman parte del suministro.
Bobina, guiado, nivelado, desacople si aplica y avance coordinado.
Movimiento, apoyo, anidado, corte, extracción y límite de seguridad.
Piezas útiles, esqueleto y recortes, además de una ruta independiente para humos.
* La ilustración explica funciones e interfaces; no representa una lista estándar de equipos ni un proveedor ya definido.
Mandril, freno, guiado, nivelado y desacople se estudian como una cadena, si la aplicación los requiere.
Gobierno del movimiento, realimentación, alarmas y recuperación se confirman por proyecto.
Anidado, gases, extracción y estrategia de corte pertenecen a la celda elegida.
La separación, el corte en tramos, los contenedores y la extracción se definen antes de la disposición de planta.
Ocho funciones que debe resolver la integración
De la bobina a la pieza separada
Seleccione una función para revisar su papel, la decisión de ingeniería y el riesgo. La configuración final puede combinar, sustituir u omitir módulos según el proyecto.
* Las ocho funciones son una referencia de integración; no representan una lista estándar de equipos HENLI.

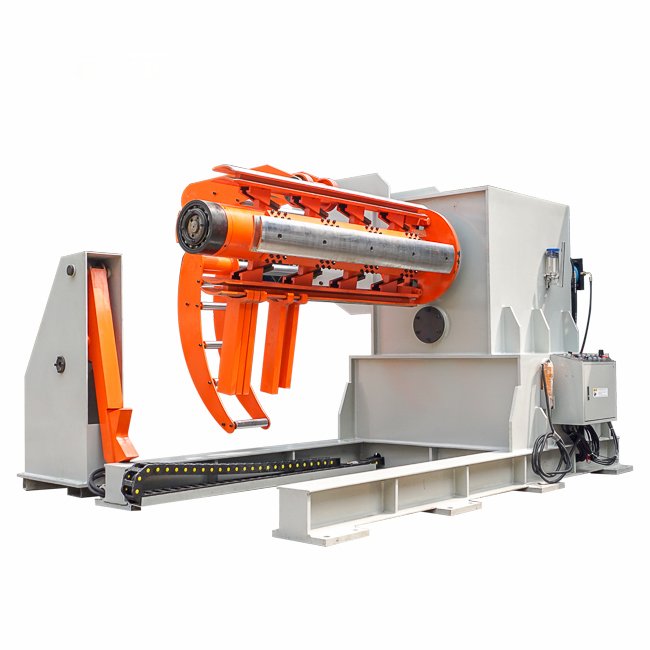

Entrada de material
Cargar, sujetar y liberar la bobina
El desbobinador sostiene el peso, expande el mandril y libera la banda con el frenado y control requeridos para que la inercia y la memoria de la bobina no gobiernen la línea.
- Confirme
- Peso, ancho, espesor, diámetro interior/exterior, sentido de salida y frecuencia de cambio.
- Riesgo a controlar
- Telescopado, deslizamiento, retroceso de la punta e impacto durante la carga.
Arquitectura aguas arriba
Separada o integrada: la pieza decide
Las dos rutas pueden alimentar un láser. La selección depende del rango de material, la planitud requerida, la longitud de la línea y la accesibilidad de cada módulo.

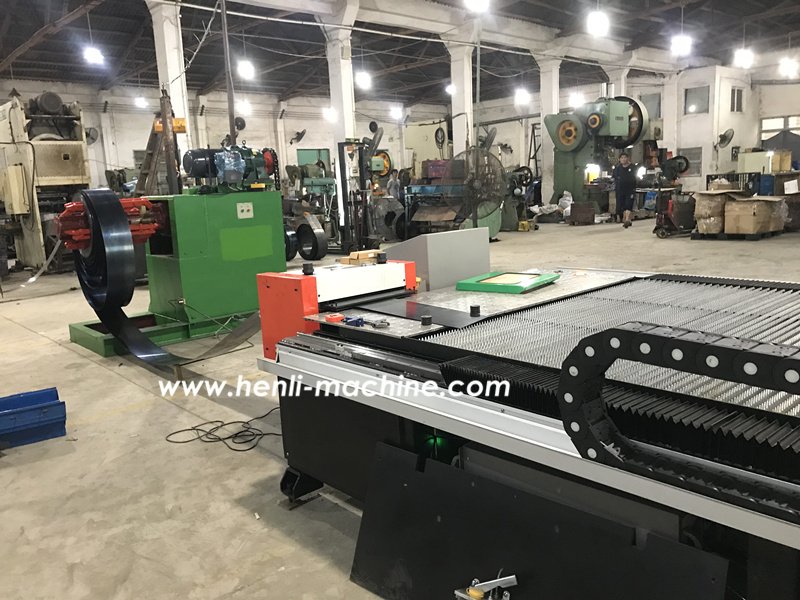

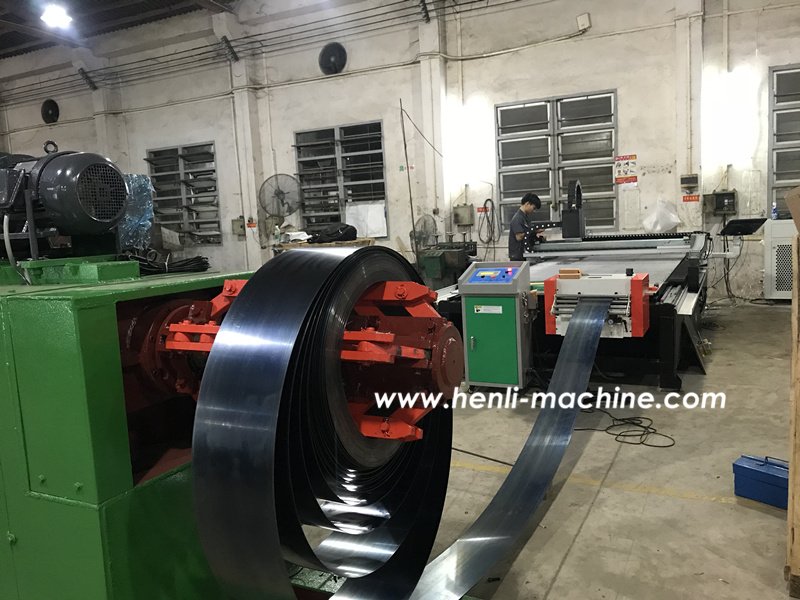

Las imágenes verifican equipos HENLI aguas arriba. La celda láser, el desacople, la salida y los sistemas auxiliares se coordinan y delimitan por proyecto.

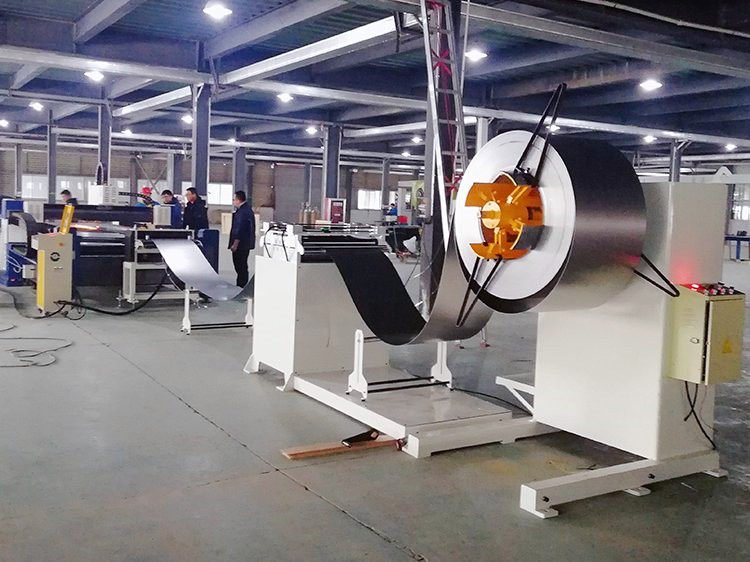

Mayor libertad de configuración
Desbobinador + niveladora + alimentador
Permite dimensionar y mantener cada estación por separado. Es la ruta a estudiar cuando el material, la planitud o el recorrido de banda necesitan más margen de ajuste.
- Más libertad para elegir la niveladora.
- Si la cinemática exige desacople, el lazo, acumulador o alternativa se define por proyecto.
- Mayor longitud total que una solución compacta.
La cadencia se define con el láser
Banda en movimiento durante el corte o avance por ciclos
La forma de mover la banda debe coincidir con el diseño de la mesa, el anidado, el ciclo del láser, el soporte de material y la evacuación de las piezas.
Decisión de integración
La celda láser define cuándo puede moverse la banda
No se asume un modo estándar. El fabricante del láser debe confirmar la estrategia de movimiento, la referencia, el soporte de material y la secuencia de evacuación.
La calidad se construye antes del corte
Seis riesgos que deben tener dueño
Planitud
La curvatura residual de la bobina y las tensiones internas pueden reaparecer como alabeo de pieza.
Material + nivelado + calorTensión
La celda no debe recibir tensión o inercia no controlada desde aguas arriba.
Desbobinado + desacople + avanceGuiado
La deriva lateral cambia el margen del anidado y la posición del contorno.
Centrado + sensores + referenciasSuperficie
Rodillos, apoyos, escoria, salpicaduras y partículas deben respetar acabados visibles o película protectora.
Contacto + limpieza + presiónEvacuación
Pieza, recorte y esqueleto necesitan rutas distintas para no bloquear la mesa.
Separación + descarga + contenedoresSeguridad
Protección óptica, humos, bordes, movimiento y mantenimiento se cierran como sistema.
Encerramiento + extracción + accesoDespués del haz
La línea no termina cuando finaliza el contorno
El concepto de salida debe separar las piezas útiles, el esqueleto y los recortes, además de conducir los humos y las partículas por una ruta independiente, sin comprometer la seguridad ni la disponibilidad de la celda.
Pieza útil
Retiro, separación, inspección, transporte o apilado según geometría y superficie.
Esqueleto y recortes
Defina soporte, separación, corte en tramos, caída controlada y contenedores antes de cerrar la disposición de planta.
Humos y partículas
La extracción se dimensiona con el material, el proceso láser y el encerramiento elegidos.
Acceso seguro
Integre protección óptica, enclavamientos, zonas móviles y pasillos de mantenimiento.
Preparar una evaluación útil
Doce datos para iniciar la ingeniería
Marque lo que ya tiene. Los datos faltantes se convierten en preguntas concretas, no en supuestos sobre potencia, velocidad o capacidad.
Decisiones antes de cotizar
Cuatro límites que conviene aclarar desde el inicio
Estas respuestas separan una oportunidad real de corte desde bobina de una línea de corte a longitud, una prensa de troquelado o una máquina láser alimentada con hojas.
¿Cuándo conviene cortar por láser directamente desde bobina?
Conviene evaluarlo cuando el material llega en bobina, cambian los contornos o lotes y el anidado puede aprovechar una banda continua. La decisión también depende de planitud, movimiento, salida de piezas, esqueleto, extracción y seguridad.
¿Es lo mismo que una línea de corte a longitud?
No. La línea de corte a longitud usa medición y cizalla para producir hojas rectangulares. La línea láser genera piezas o contornos mediante una celda de corte y requiere coordinar anidado, apoyo, salida y extracción.
¿HENLI suministra obligatoriamente la celda láser y todo el manejo posterior?
No debe asumirse. HENLI tiene aplicaciones públicas verificadas de manejo de bobina, nivelado y alimentación NC para láser. La celda, el desacople, la salida, el esqueleto, la extracción y la seguridad se delimitan en cada proyecto.
¿El corte debe hacerse con la banda en movimiento?
No existe un modo universal. La celda láser debe confirmar si admite corte con material en movimiento o si requiere avance por ciclos, junto con la referencia, el apoyo de banda y la secuencia de salida.
