Enderezadora pesada BTL para bobina metálica de 0.5-6.0 mm
La BTL es una enderezadora pesada para material más grueso o ancho, donde una enderezadora estándar no tiene suficiente fuerza, tracción o rigidez.
Unidades de ingeniería
Uso recomendado
Cuándo conviene este equipo
Para corte de formatos cortados, corte a longitud, estampado de placa y líneas donde el material de 0.5-6.0 mm exige estructura reforzada.
- Estructura reforzada para material donde una TL estándar queda limitada.
- Rodillos endurecidos y transmisión pensada para mayor esfuerzo.
- La selección por 0.5-6.0 mm debe validar resistencia, no solo espesor.
- Puede integrarse con desbobinador pesado, cizalla, alimentador o línea de corte.
- Adecuada para compradores que necesitan cotización técnica por proyecto.
Encaje técnico
Cuándo usarlo y cuándo revisar otra opción
Encaja bien cuando
- Material grueso o ancho donde la TL estándar queda corta en fuerza o rigidez.
- Líneas de corte de formatos cortados, cizalla, corte a longitud o estampado de lámina gruesa.
- Proyectos donde se debe confirmar material, límite elástico y ancho antes de cotizar.
Revise otra configuración si
- Tira delgada de precisión o superficie crítica, donde conviene una serie SSL, DSL o 6-Hi.
- Líneas de alta velocidad de núcleo de motor donde el lazo S/U y la sincronización son más importantes.
- Compras por espesor nominal sin confirmar resistencia del material y curvatura real.
Descripción técnica
Qué resuelve dentro de la línea
La BTL se usa cuando el material ya no debe tratarse como una tira ligera. En material grueso o ancho, la estructura, tracción y transmisión pesan tanto como el número de rodillos.
El comprador debe evitar seleccionar solo por espesor. La resistencia del material puede cambiar totalmente la fuerza requerida aunque la bobina tenga el mismo ancho y espesor.
Flujo de trabajo
- Entrada de material pesadoLa bobina requiere desbobinador y lazo capaces de entregar material sin golpes ni tensión excesiva.
- Tracción y nivelaciónLa BTL combina rodillos endurecidos, tracción y estructura reforzada para trabajar material con mayor fuerza de retorno.
- Ajuste mecánicoEl sistema de ajuste y transmisión se define para mantener presión y avance en material pesado.
- Salida a corte o prensaLa línea posterior puede ser prensa, cizalla, corte de formatos cortados o corte a longitud; cada una cambia espacio y velocidad.
Selección
Cómo decidir si este modelo encaja
La decisión correcta depende del material, la prensa, el troquel, la velocidad real y el problema de producción. Estos puntos ayudan a evitar una compra por nombre de máquina.
BTL-C o BTL-D
C/D se decide por espesor, ancho, resistencia y carga real, no solo por el nombre del modelo.
Confirme resistencia
Para acero de alta resistencia o inoxidable, HENLI debe revisar límite elástico y superficie antes de confirmar.
Revise desbobinador
Una enderezadora pesada necesita una entrada de bobina estable; el desbobinador hidráulico puede ser parte crítica.
Revise seguridad de línea
Material grueso exige espacio, soporte, protección y operación más cuidadosa que una línea ligera.
Datos de selección
Parámetros y puntos de revisión
Espesor de referencia0.5-6.0 mm según serie y resistencia
Ancho de material200-1800 mm según proyecto
Rodillos7 rodillos endurecidos
Velocidad15 m/min como referencia
TracciónRodillos de tracción neumáticos según configuración
AjusteAjuste por sinfín, reductor y transmisión por cadena
Modelos y parámetros
Tabla técnica para preselección
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Unidades de parámetros
Series BTL para material grueso
La tabla es una preselección. La capacidad real depende de ancho, límite elástico, curvatura de bobina y línea posterior.
| Serie | Espesor de referencia | Modelos comunes | Mejor para |
|---|---|---|---|
| BTL-C | 0.5-4.5 mm | BTL-200C a BTL-1600C | Lámina gruesa media y líneas de prensa/cizalla |
| BTL-D | 0.6-6.0 mm | BTL-200D a BTL-1600D | Material más grueso o aplicación con mayor fuerza |
| Proyecto ancho | Hasta 1800 mm según revisión | Configuración especial | Corte de formatos cortados, corte a longitud y líneas anchas |
Datos que cambian la selección pesada
| Dato | Por qué importa | Decisión que afecta |
|---|---|---|
| Resistencia del material | La fuerza requerida cambia aunque el espesor sea igual | BTL-C, BTL-D o diseño especial |
| Ancho y espesor | Aumentan carga sobre rodillos y estructura | Ancho nominal y motor |
| Curvatura de bobina | Material con memoria requiere más trabajo de nivelación | Número/diámetro de rodillo y tracción |
| Proceso posterior | Prensa, cizalla o CTL exigen distinta salida | Altura, velocidad y espacio |
| Superficie | Riesgo de marcas en acero inoxidable o aluminio | Rodillos, limpieza y presión |
Configuración
Opciones que cambian la selección
BTL-C
Se revisa para material pesado dentro de un rango aproximado de 0.5-4.5 mm, dependiendo de ancho y resistencia.
BTL-D
Se revisa cuando el proyecto se acerca a 6.0 mm o necesita estructura más fuerte para material más exigente.
Material de alta resistencia
Para acero de alta resistencia, inoxidable o material con fuerte memoria, HENLI debe revisar fuerza real antes de confirmar modelo.
Línea completa
La BTL normalmente se decide junto con desbobinador, alimentador o cizalla; no solo como una máquina aislada.
Salida posterior
La altura, soporte y velocidad cambian si la salida va hacia prensa, cizalla, corte a longitud o mesa de formatos cortados.
Archivo visual del producto
Todas las vistas técnicas disponibles
Se han localizado y organizado 17 imágenes de las fichas técnicas originales de HENLI. Las vistas se agrupan por función para relacionar cada imagen con la decisión de compra.

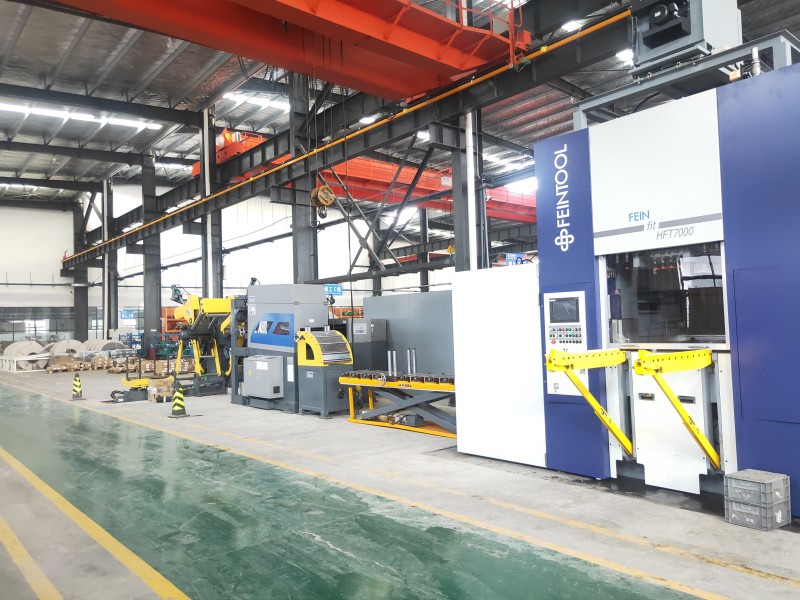

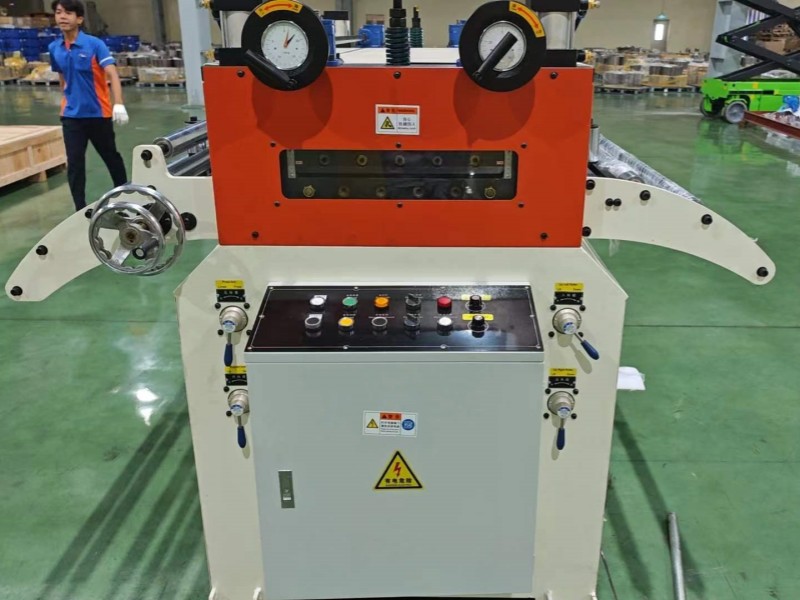

Equipo y configuración
9vistas

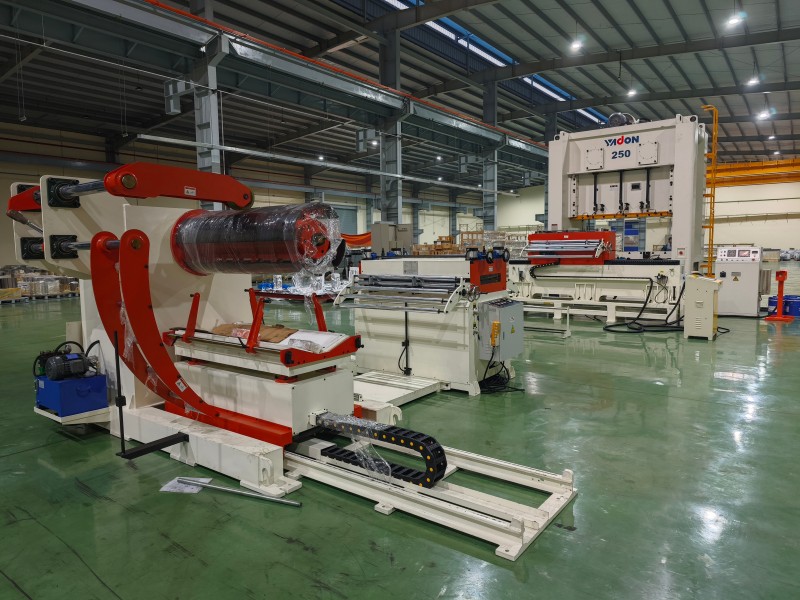

Instalaciones y casos
3vistas

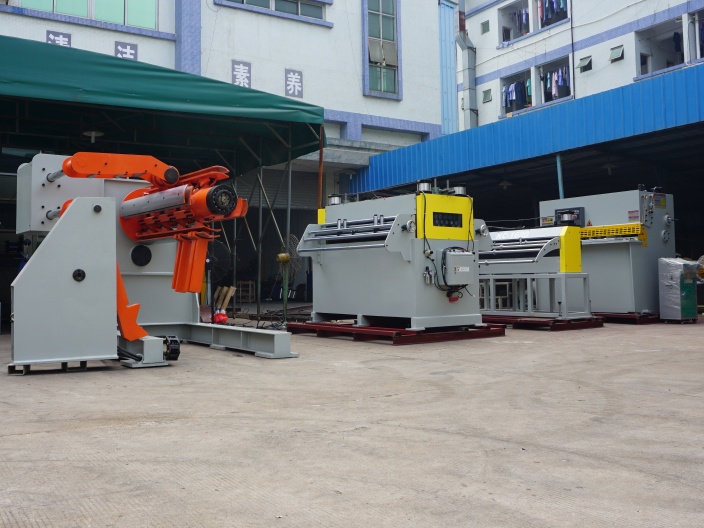

Cizalla hidráulica
1vista

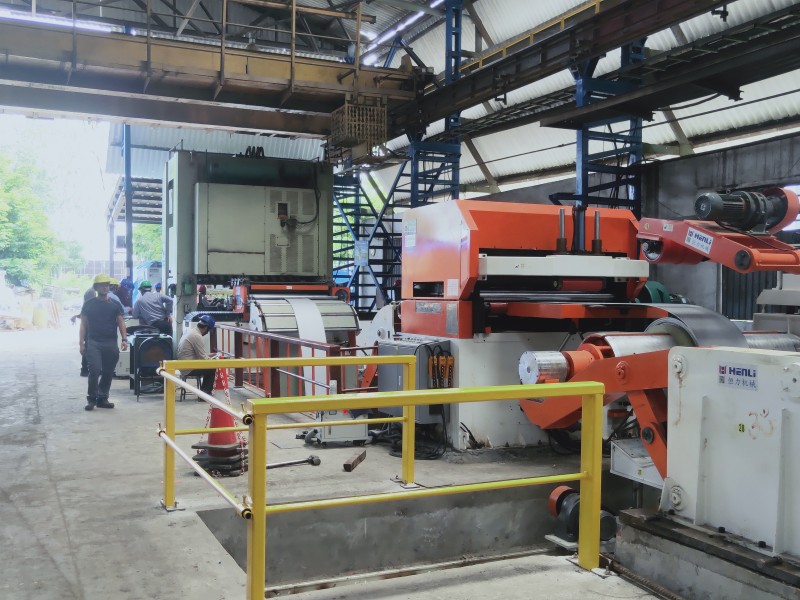

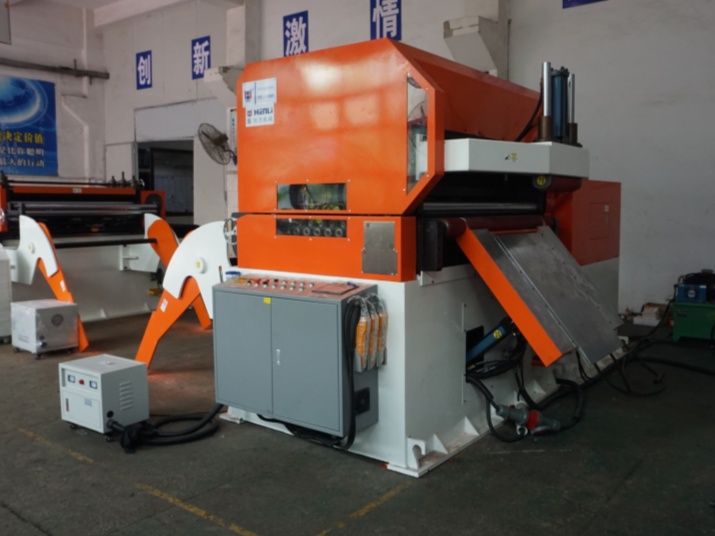

Cabezal enderezador abrible
2vistas

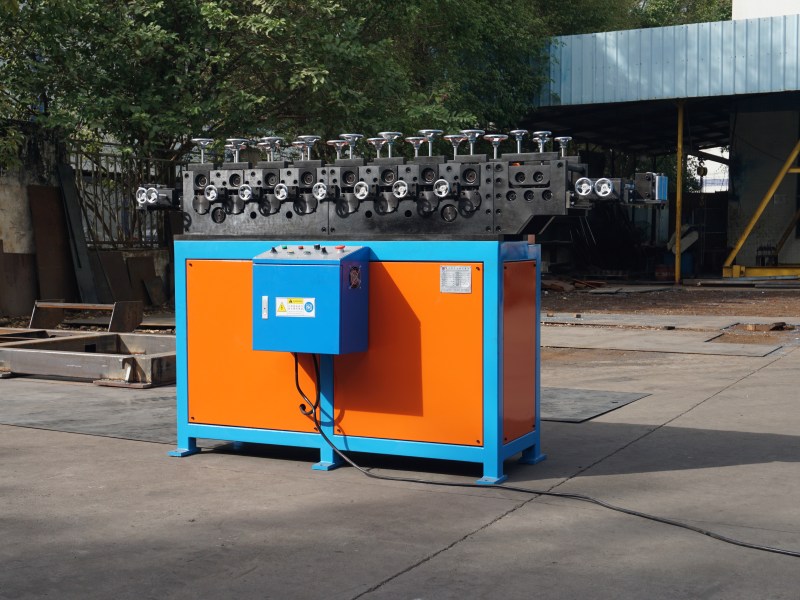

Detalle técnico del producto
1vista
Galería y detalles
1vista
Parámetros originales completos
Tablas técnicas de la ficha HENLI
Se mantienen todos los valores publicados. La selección final debe comprobar la combinación real de material, espesor, ancho, resistencia y bobina.
BTL pesada · Tabla técnica original 1
| Technical Specifications | 200 Type | 300 Type | 400 Type | 500 Type | 600 Type | 700 Type | 800 Type | 1000-1600 Type |
|---|---|---|---|---|---|---|---|---|
| Model No. | BTL-200C / BTL-300D | BTL-300C / BTL-400D | BTL-400C / BTL-500D | BTL-500C / BTL-600D | BTL-600C / BTL-700D | BTL-700C / BTL-800D | BTL-800C | BTL-1000 to BTL-1600 |
| Ancho del material | 200 mm | 300 mm | 400 mm | 500 mm | 600 mm | 700 mm | 800 mm | 1000-1600 mm |
| Thickness | 0.5-4.5 / 0.6-6.0 mm | 0.5-4.5 / 0.6-6.0 mm | 0.5-4.5 / 0.6-6.0 mm | 0.5-4.5 / 0.6-6.0 mm | 0.5-4.5 / 0.6-6.0 mm | 0.5-4.5 / 0.6-6.0 mm | 0.5-4.5 / 0.6-6.0 mm | By model and material strength |
| Speed | 15 m/min standard; VFD variable speed control available | |||||||
| Motor Power | 3 HP / 5 HP | 5 HP / 7.5 HP | 7.5 HP / 10 HP | 10 HP | 10 HP | By model | By model | Customized according to line load |
BTL pesada · Tabla técnica original 2
| Model / Thickness | 0.5 mm | 0.8 mm | 1.2 mm | 1.5 mm | 2.0 mm | 2.5 mm | 3.2 mm | 3.8 mm | 4.5 mm |
|---|---|---|---|---|---|---|---|---|---|
| BTL-200C | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 160 mm | 120 mm | 100 mm | 80 mm |
| BTL-300C | 300 mm | 300 mm | 300 mm | 300 mm | 260 mm | 220 mm | 150 mm | 130 mm | 100 mm |
| BTL-400C | 400 mm | 400 mm | 400 mm | 400 mm | 400 mm | 360 mm | 320 mm | 250 mm | 200 mm |
| BTL-500C | 500 mm | 500 mm | 500 mm | 500 mm | 460 mm | 420 mm | 350 mm | 300 mm | 250 mm |
| BTL-600C | 600 mm | 600 mm | 600 mm | 600 mm | 530 mm | 500 mm | 400 mm | 350 mm | 280 mm |
| BTL-800C | 800 mm | 800 mm | 800 mm | 800 mm | 720 mm | 620 mm | 600 mm | 520 mm | 450 mm |
| BTL-1000C | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 800 mm | 780 mm | 720 mm | 630 mm | 500 mm |
| BTL-1300C | 1300 mm | 1300 mm | 1300 mm | 1300 mm | 1050 mm | 960 mm | 810 mm | 700 mm | 520 mm |
| BTL-1600C | 1600 mm | 1600 mm | 1600 mm | 1450 mm | 1250 mm | 1000 mm | 880 mm | 760 mm | 550 mm |
BTL pesada · Tabla técnica original 3
| Model / Thickness | 0.5 mm | 1.0 mm | 1.5 mm | 2.0 mm | 2.5 mm | 3.0 mm | 4.0 mm | 5.0 mm | 6.0 mm |
|---|---|---|---|---|---|---|---|---|---|
| BTL-200D | 200 mm | 200 mm | 200 mm | 200 mm | 180 mm | 160 mm | 150 mm | 120 mm | 100 mm |
| BTL-300D | 300 mm | 300 mm | 300 mm | 300 mm | 280 mm | 220 mm | 180 mm | 150 mm | 135 mm |
| BTL-400D | 400 mm | 400 mm | 400 mm | 400 mm | 380 mm | 360 mm | 300 mm | 260 mm | 220 mm |
| BTL-500D | 500 mm | 500 mm | 500 mm | 480 mm | 450 mm | 400 mm | 350 mm | 300 mm | 250 mm |
| BTL-600D | 600 mm | 600 mm | 600 mm | 600 mm | 500 mm | 460 mm | 400 mm | 330 mm | 280 mm |
| BTL-800D | 800 mm | 800 mm | 800 mm | 760 mm | 700 mm | 620 mm | 580 mm | 420 mm | 320 mm |
| BTL-1000D | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 920 mm | 800 mm | 720 mm | 450 mm | 350 mm |
| BTL-1300D | 1300 mm | 1300 mm | 1300 mm | 1300 mm | 1200 mm | 1000 mm | 960 mm | 500 mm | 400 mm |
| BTL-1600D | 1600 mm | 1600 mm | 1600 mm | 1550 mm | 1400 mm | 1200 mm | 1100 mm | 550 mm | 400 mm |
Aplicaciones
Procesos donde suele encajar
- Corte de formatos cortados de lámina gruesa
- Corte a longitud
- Autopartes estructurales
- Gabinetes y piezas industriales
- Maquinaria agrícola y construcción
- Líneas con material ancho
También puede buscarlo como
enderezadora pesada, niveladora pesada de bobina, niveladora reforzada de bobina, enderezadora 0.5 6.0 mm, niveladora BTL
Comparación práctica
Lo que debe revisar antes de pedir precio
Vs. TL
BTL aporta más estructura para material pesado; TL es mejor para estampado general y menor costo.
Vs. línea 3 en 1
Una 3 en 1 puede ahorrar espacio, pero material pesado requiere revisar capacidad completa de desbobinado, nivelado y alimentación.
Vs. SSL
SSL se orienta a precisión; BTL se orienta a fuerza y rigidez para material grueso.
Datos específicos para cotizar este equipo
- Material, grado y resistencia
- Espesor, ancho y peso de bobina
- ID/OD y curvatura de bobina
- Proceso posterior: prensa, cizalla, corte de formatos cortados o CTL
- Velocidad, SPM y espacio disponible
- Requisito de superficie y fotos del material
Aplicaciones relacionadas
Soluciones donde aparece este equipo
Estas páginas muestran cómo el equipo se combina con otros módulos de línea según pieza, material, velocidad, superficie y salida de residuo.
Estampado de autopartes
En autopartes, la línea debe cuidar estabilidad de alimentación, planitud, superficie, cambio de bobina y salida de residuo. La selección empieza por la pieza, no por el nombre de la máquina.
Explorar solución
Línea para autopartes de material grueso
Las autopartes de material grueso requieren revisar seguridad de carga, expansión de bobina, fuerza de enderezado, precisión de alimentación y salida de residuo antes de hablar de precio.
Explorar soluciónGuías técnicas relacionadas
Problemas de selección conectados con este equipo
Estas guías ayudan a decidir cuándo este equipo encaja, cuándo comparar otra configuración y qué datos enviar antes de cotizar.
Retrofit de prensa para autopartes con alimentador servo
Modernizar una prensa de autopartes no siempre significa comprar una línea completa. A veces basta un alimentador servo; otras veces el cuello de botella está en bobina, planitud, lubricación o salida de residuo.
Leer guía
Autopartes con superficie visible: cómo elegir la línea
No todas las autopartes se compran con la misma lógica. Una pieza estructural, una pieza interior y una pieza con superficie visible pueden necesitar configuraciones distintas de enderezado, alimentación, lubricación y salida de residuo.
Leer guíaQué datos enviar para cotizar un desbobinador hidráulico
Un desbobinador hidráulico no se define solo por toneladas. La cotización correcta depende de la bobina, la forma de carga, la línea posterior y el espacio real de planta.
Leer guía
Enderezadora TL o niveladora de precisión: cómo elegir
No toda curvatura de bobina necesita una niveladora de precisión, pero no toda pieza acepta una enderezadora estándar.
Leer guíaCómo cargar bobinas pesadas sin dañar el desbobinador
En bobinas pesadas, el problema no empieza cuando gira el material. Empieza antes: cómo se alinea, eleva y monta la bobina sobre el mandril.
Leer guía
Autopartes: enderezadora pesada o línea 3 en 1
En autopartes de mayor espesor, la duda frecuente es si conviene una línea 3 en 1 reforzada o una línea separada con enderezadora pesada. La respuesta depende de material, bobina, espacio y ritmo de producción.
Leer guíaPrecio por configuración
Precio y cotización de este equipo
HENLI no publica un precio fijo para BTL pesada porque la configuración cambia según material, bobina, prensa, troquel, opciones, voltaje, embalaje y país de destino. Para comparar ofertas, primero hay que comparar la misma configuración técnica.
Rango de máquina
El ancho, espesor, peso de bobina, velocidad, paso y tipo de material pueden cambiar estructura, motor, control y accesorios.
Opciones necesarias
Carro de bobina, brazo presor, cabezal abrible, lubricación, cizalla, cortador de chatarra, sensores o protección superficial se agregan solo cuando el proceso lo necesita.
Integración de línea
La altura de alimentación, señal de prensa, espacio de instalación, dirección de entrada, espacio de mantenimiento y equipo anterior o posterior influyen en la propuesta.
Oferta comparable
Envíe por WhatsApp material, espesor, ancho, bobina, prensa, paso, SPM, fotos de pieza y espacio. Con esos datos se cotiza una configuración concreta.
FAQ
Preguntas frecuentes
¿BTL-C y BTL-D se eligen solo por espesor?
No. También influyen ancho, resistencia del material, curvatura, velocidad, superficie y proceso posterior.
¿La BTL puede trabajar con acero inoxidable?
Puede revisarse, pero no debe asumirse con la misma capacidad que acero al carbono. HENLI necesita confirmar grado, espesor, ancho y acabado.
¿Cuál es el precio de una enderezadora pesada?
No hay precio fijo. Cambia por ancho, espesor, serie C/D, potencia, tracción, control, integración, voltaje y destino.
¿Por qué la resistencia del material cambia la selección?
Porque dos bobinas con el mismo espesor pueden requerir fuerza distinta si cambia el grado del acero, el límite elástico, la dureza o la memoria de bobina.
¿Qué conviene revisar antes de pedir BTL?
Espesor máximo, ancho, grado de material, peso de bobina, ID/OD, curvatura real, proceso posterior, velocidad, espacio de planta y requisito de superficie.
