Guía técnica · 05 ago 2026

Cómo validar una línea para enderezar y alimentar cobre redondo

El cobre redondo desde bobina no se valida como una tira plana. La sección necesita una ruta que la ubique sin permitir deriva lateral, reduzca la memoria de bobina con contacto controlado y la entregue a la prensa con altura, soporte y secuencia documentados. Cada decisión se cierra con el material, la bobina, la herramienta y la interfaz reales.

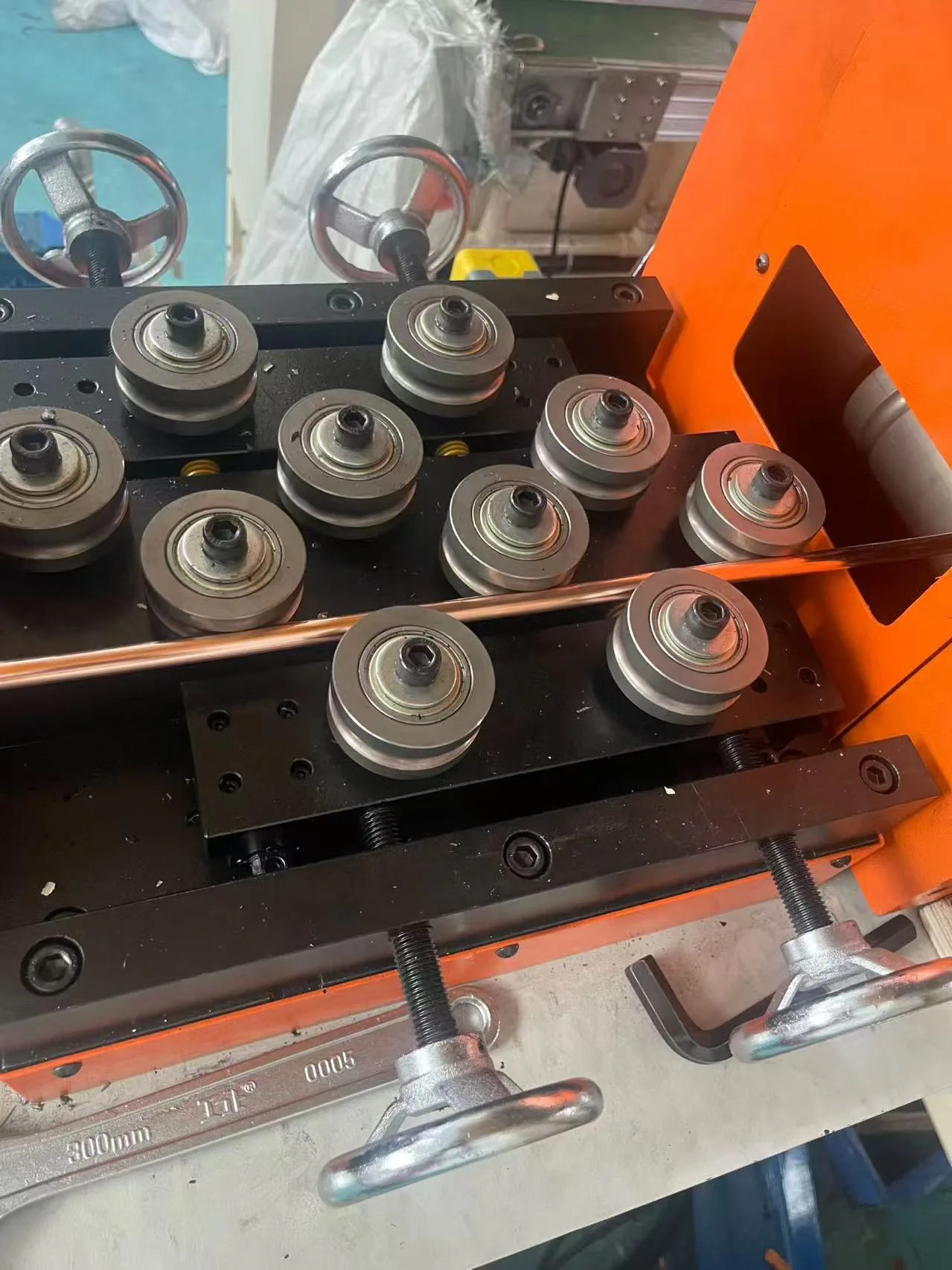

Cobre redondo dentro de un banco de rodillos ranurados
Los rodillos y volantes son visibles; el ajuste, diámetro, precisión y aceptación siguen siendo datos del proyecto.
Límite de evidencia

Las imágenes documentan un proyecto de taller y una ruta de material. No confirman si la sección es maciza o hueca, ni grado, temple, diámetro, tolerancia, precisión, velocidad, accionamiento, capacidad o aceptación productiva.

Consultar la fuente oficial inglesa ↗
01

Confirme primero qué material redondo entra a la línea

Defina si es varilla maciza, tubo hueco u otra sección; grado, temple y propiedades disponibles; diámetro exterior, tolerancia, ovalidad permitida, superficie y defectos no admisibles. Una fotografía permite reconocer forma y color, pero no cerrar ninguno de esos datos.

Registre peso, diámetro interior y exterior de la bobina, altura o ancho del paquete, sentido de enrollado, condición de las espiras y método de carga. La memoria y la entrega cambian con la geometría del paquete y con el material real.

El plano de la pieza y del proceso debe indicar operaciones en la herramienta, incremento de avance, características controladas y forma de comprobarlas. El nombre del componente final no basta para diseñar rodillos o movimiento.

02

Diseñe el payoff desde el paquete de bobina

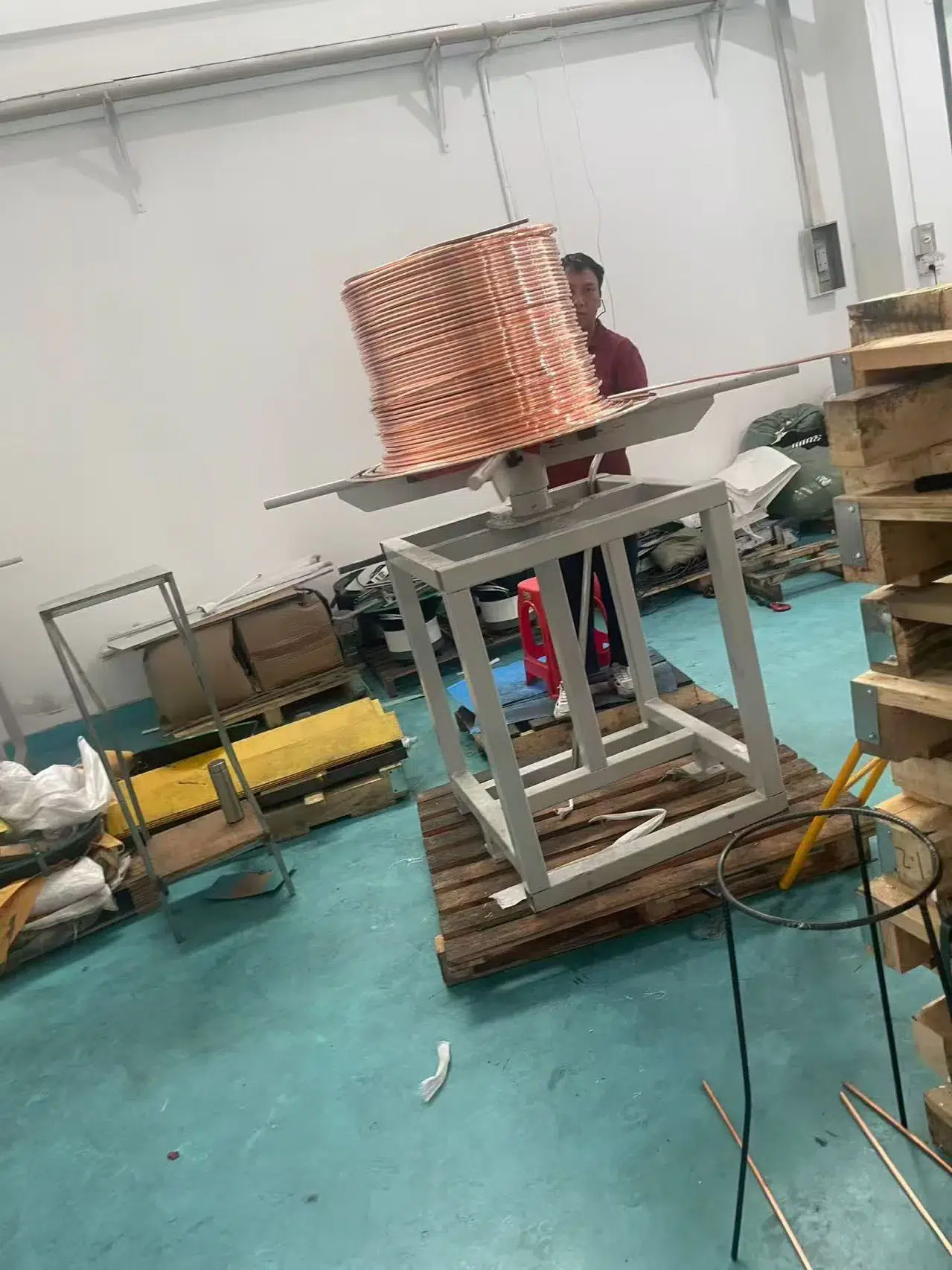

La evidencia muestra un paquete sobre soporte horizontal, pero no identifica capacidad, freno, motor ni estrategia de tensión. Esos elementos deben seleccionarse desde masa, diámetros, sentido, inercia, forma de carga y demanda aguas abajo.

Una liberación demasiado libre puede desordenar espiras o variar la entrega; una retención excesiva puede transmitir tracción al enderezado y alimentación. La solución debe mantener una entrega estable dentro del plan de resguardos de la planta.

Documente altura y alineación entre salida del paquete y entrada al primer guiado. No improvise una trayectoria con contactos que no fueron considerados para la superficie del cobre.

Revisar familias de desbobinado sin trasladar capacidades al proyecto

03

Valide rodillos ranurados para la sección real

Una sección redonda contacta el rodillo en una zona estrecha y puede girar o moverse lateralmente. El perfil de ranura, holgura, acabado, separación, apoyo de entrada y salida y rango de ajuste deben definirse con el diámetro y tolerancia confirmados.

El objetivo no es apretar al máximo. Poco contacto puede permitir deriva o corrección inconsistente; demasiado puede aumentar arrastre, marcar, aplanar o deformar. La posición aceptable surge de pruebas con material representativo y un criterio de superficie y forma.

Conserve el ajuste aprobado mediante una receta, escala o registro repetible. Una posición de volante observada en una foto no es un valor transferible.

04

Reduzca la memoria de bobina en varias correcciones

El material conserva curvatura por el paquete. La corrección se evalúa como una secuencia progresiva de contactos, no como un único doblez severo. El número de planos de trabajo y los componentes que no se ven deben confirmarse en la especificación final.

Defina el resultado en la entrada del troquel: rectitud, altura, orientación, superficie y estabilidad durante el ciclo. Una muestra recta al salir de la máquina sin carga no demuestra que llegará igual después de un tramo sin apoyo o durante la alimentación.

Pruebe extremos reales de diámetro, temple, paquete y receta. No extrapole una prueba de tira plana ni otra aleación a esta sección redonda.

Entender por qué geometría de material y rodillos cambian la corrección

05

Defina el movimiento de alimentación sin asumir el accionamiento

La máquina visible integra enderezado y alimentación, pero la imagen no demuestra servo, marca de control ni mecanismo concreto. Defina el movimiento desde sección, propiedades, avance o incremento, ventana disponible, agarre, superficie, guía del troquel, arranque y recuperación.

Aclare cómo se sujeta la sección sin permitir giro, deslizamiento o marca fuera del criterio. Registre repetibilidad con el método de medición acordado y mantenga separadas la precisión del avance y la calidad geométrica del material.

El accionamiento y los parámetros se confirman en la oferta, planos y prueba del equipo exacto. No se publican aquí valores universales de presión, fuerza, velocidad o precisión.

06

Cierre la interfaz mecánica y eléctrica con la prensa

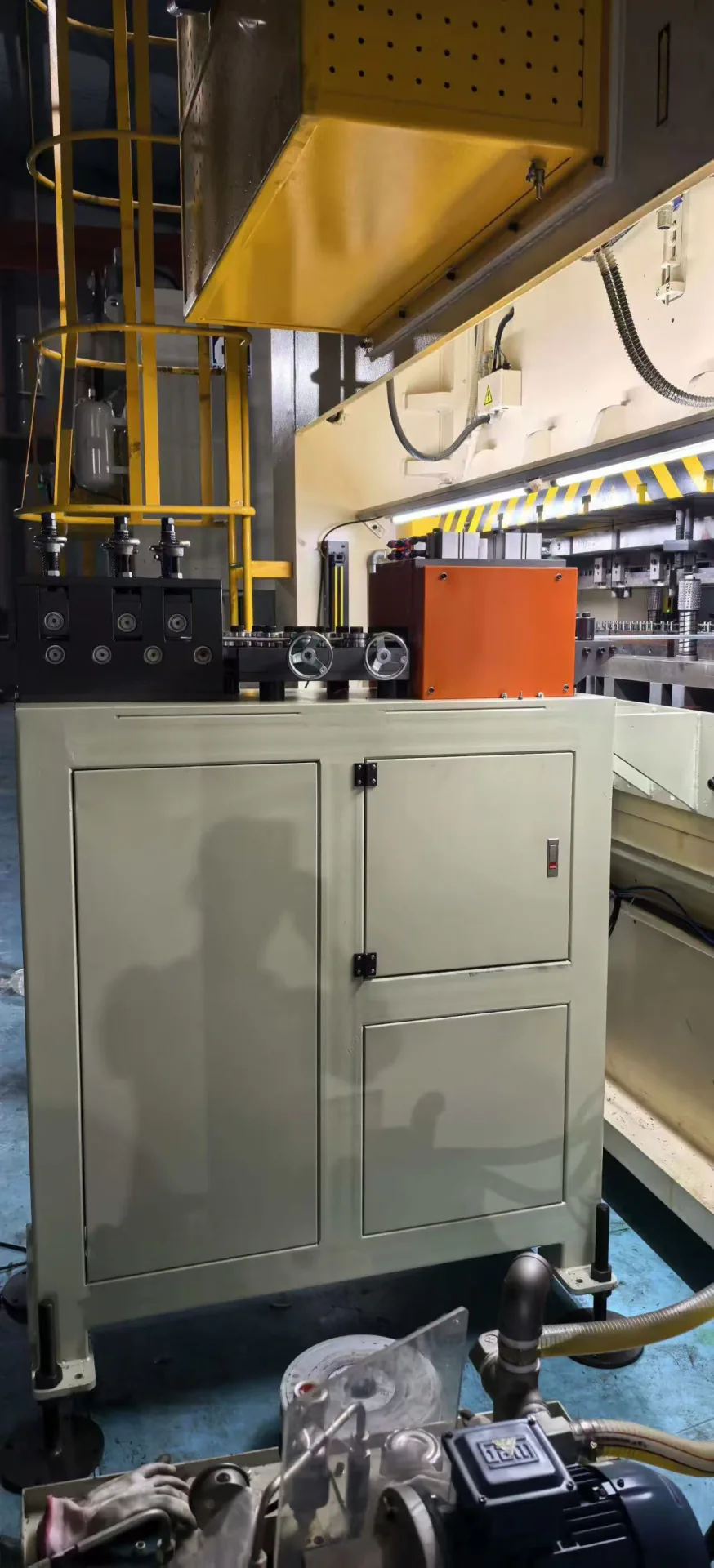

Alinee dirección, centro, altura de paso, distancia sin apoyo, guía de entrada y relación con la herramienta. Una máquina físicamente junto a la prensa todavía puede entregar el material con altura o ángulo inadecuados.

Asigne propietario y estado para permiso de prensa, orden de avance, avance completo, herramienta lista, paro, falla, modo de ajuste y respuesta al final de material. La asignación exacta se valida con diagrama, PLC I/O y manuales de la prensa y la línea.

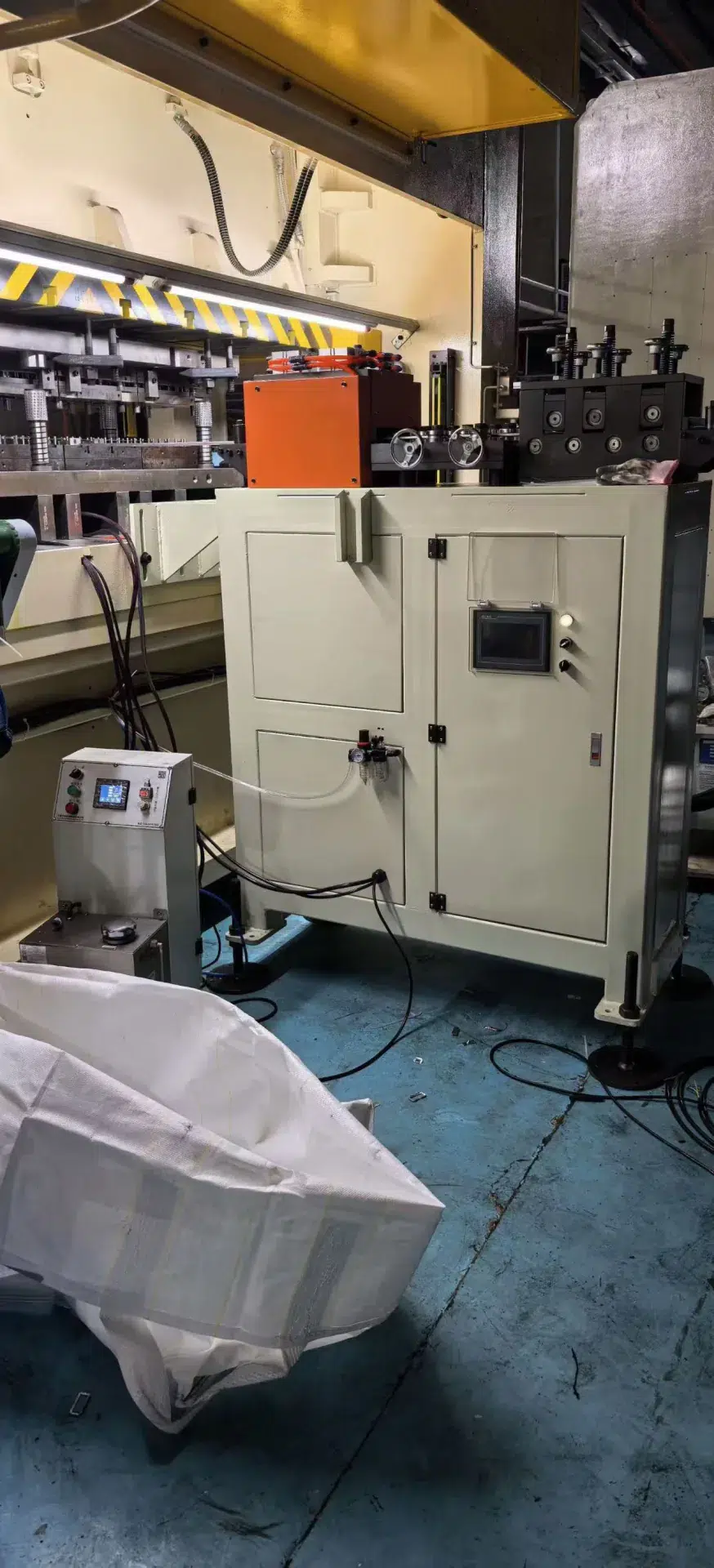

Resguardos, movimientos de ajuste y reinicio después de una falla pertenecen a la evaluación del conjunto. No se deduce categoría, nivel de seguridad ni cumplimiento normativo a partir del gabinete visible.

Preparar la matriz de señales y estados de la interfaz

07

Prepare una prueba y un RFQ que mantengan abiertos los desconocidos

Envíe muestra o ficha del material, sección y tolerancia, datos de bobina, plano de pieza, proceso, incremento, prensa, herramienta, passline, secuencia, superficie y criterio de aceptación. Identifique cada valor como confirmado, previsto o pendiente.

La prueba debe conservar identidad de material, ajuste de rodillos, trayectoria, parámetros, método de medición y resultado. Registre marcas, giro, deriva, curvatura residual, alarmas e intervenciones; no use la ausencia de un síntoma durante pocos ciclos como garantía de producción.

La evidencia del proyecto muestra layout y componentes, no una producción automática continua ni un resultado medido. La liberación ocurre sólo cuando el plan acordado demuestra material, movimiento, interfaz y pieza dentro de los criterios.

+

Qué muestran —y qué no prueban— las imágenes

?

Preguntas frecuentes

¿La imagen confirma que el cobre es macizo?

No. La forma exterior es visible, pero se debe confirmar si es varilla, tubo u otra sección, además de grado, temple y diámetro.

¿Se puede usar un alimentador de tira plana?

No se decide por apariencia. La sección redonda requiere revisar localización, ranuras, agarre, giro, superficie, movimiento e interfaz con la herramienta.

¿Los rodillos ranurados garantizan que no habrá marcas?

No. Perfil, acabado, limpieza, presión, material y prueba determinan el contacto. El criterio de superficie debe acordarse y medirse.

¿Qué datos eléctricos deben confirmarse?

Esquema, lista PLC I/O, tensiones, propietarios de señales, modos, fallas, parada y reinicio del equipo y la prensa concretos.
