Desbobinador hidráulico pesado para bobinas de acero
El desbobinador hidráulico se usa cuando la bobina es pesada, ancha o difícil de cargar con un mandril manual.
Unidades de ingeniería
Uso recomendado
Cuándo conviene este equipo
Para fábricas que trabajan con bobinas de acero de 5T, 10T, 15T o 20T y necesitan expansión hidráulica, carga más segura y alimentación estable hacia la línea.
- La expansión hidráulica ayuda a sujetar bobinas pesadas desde el diámetro interior.
- El VFD y el control de lazo ayudan a coordinar la salida de material.
- El carro de carga y los brazos de apoyo se seleccionan según peso, ancho y seguridad.
- Puede trabajar antes de enderezadora, alimentador, cizalla, prensa o línea de corte.
Encaje técnico
Cuándo usarlo y cuándo revisar otra opción
Encaja bien cuando
- Bobinas de acero de 5T a 20T donde la expansión manual ya no es práctica ni segura.
- Líneas de prensa, corte a longitud, cizalla o perfilado con bobinas anchas, pesadas o de alta inercia.
- Plantas que necesitan brazo presor, soporte exterior, control de lazo o carro de carga para reducir riesgos de cambio de bobina.
Revise otra configuración si
- Bobinas ligeras de baja exigencia donde un desbobinador estándar MT resuelve el trabajo con menor inversión.
- Tiras muy estrechas y delicadas que requieren baja tensión y pueden trabajar mejor en un desbobinador horizontal.
- Proyectos donde solo se conoce el peso de bobina, pero falta ancho, OD, ID, espesor, material y equipo posterior.
Descripción técnica
Qué resuelve dentro de la línea

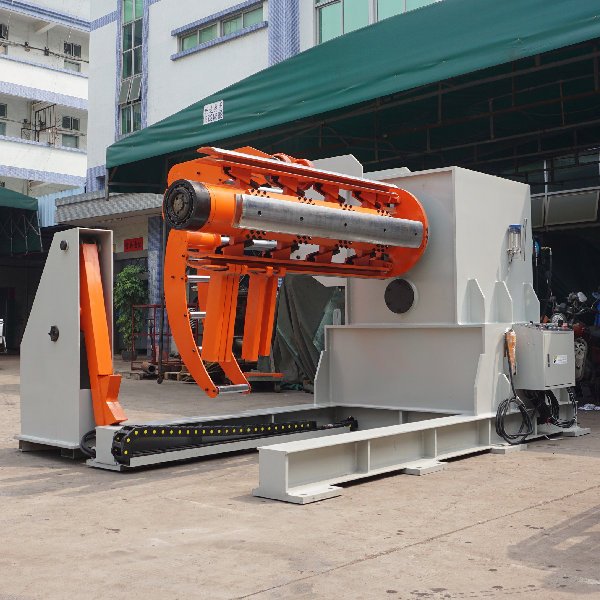

El desbobinador hidráulico pesado se usa cuando la bobina ya no puede tratarse como una carga simple. En proyectos de 5T, 10T, 15T o 20T, la prioridad no es solo girar la bobina, sino sujetarla con seguridad, controlar su inercia y coordinar la salida del material con la línea posterior.
Esta serie se configura con expansión hidráulica, VFD, control de lazo y accesorios como brazo presor, soporte exterior, brazo retenedor y carro de carga cuando la bobina lo exige. El objetivo es que el comprador entienda la configuración antes de pedir precio.
Flujo de trabajo
- Mandril hidráulicoEl mandril expande desde el diámetro interior para sujetar la bobina con más fuerza que un sistema manual.
- Control de inerciaLa bobina pesada necesita arranque, parada y frenado más controlados para evitar material flojo o golpes mecánicos.
- Lazo y sincronizaciónEl VFD y los sensores de lazo ayudan a coordinar el desbobinador con enderezadora, alimentador, cizalla o prensa.
- Carga seguraEl carro de carga, brazo presor y soporte exterior se seleccionan cuando peso, ancho o tensión interna hacen riesgosa la carga simple.
Selección
Cómo decidir si este modelo encaja
La decisión correcta depende del material, la prensa, el troquel, la velocidad real y el problema de producción. Estos puntos ayudan a evitar una compra por nombre de máquina.
5T a 20T no es un solo modelo
El rango debe cruzarse con ancho, espesor, diámetro exterior y material. No basta decir 'necesito 10 toneladas'.
Use carro si la carga es crítica
Para bobinas pesadas, el carro ayuda a alinear, elevar y montar la bobina sin golpear el mandril ni depender solo del montacargas.
Agregue brazo presor si la bobina se abre
Material grueso o de alta resistencia puede tener retorno elástico. El brazo presor ayuda a controlar la apertura exterior.
Confirme equipo posterior

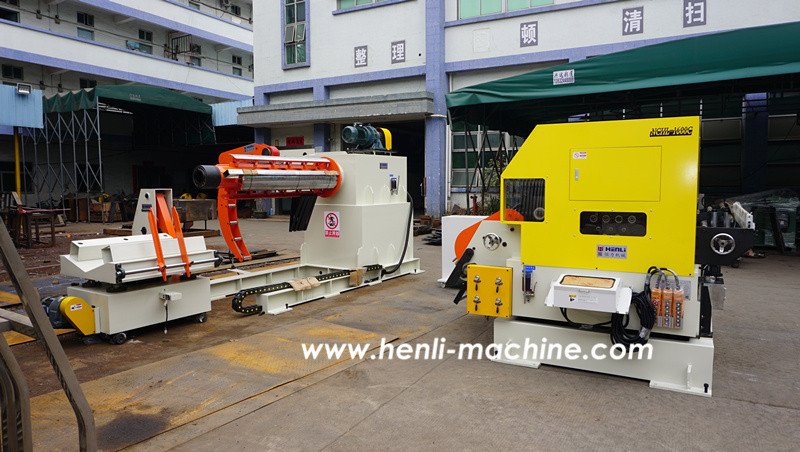

Una línea de prensa, corte a longitud, perfilado o cizalla puede necesitar distinta velocidad y control de lazo.
Datos de selección
Parámetros y puntos de revisión
Capacidad5T, 7T, 10T, 15T y 20T según configuración
AnchoModelos estándar hasta 1600 mm; personalizado hasta 1800 mm
Espesor0.2-6.0 mm como referencia por material y línea
OpcionesBrazo presor, VFD, soporte exterior, carro de carga
Modelos y parámetros
Tabla técnica para preselección
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Unidades de parámetros
Modelos MT hidráulicos pesados
La tabla sirve como punto de partida. HENLI puede personalizar hasta 20T y ancho de bobina hasta 1800 mm según material, OD y línea posterior.
| Modelo | Ancho máx. | Espesor | Peso de bobina | ID | OD máx. | Motor |
|---|---|---|---|---|---|---|
| MT-800 | 800 mm | 0.2-6.0 mm | 5000 kg | 450-530 mm | 1500 mm | 3 HP |
| MT-1000 | 1000 mm | 0.2-6.0 mm | 5000-10000 kg | 450-530 mm | 1500 mm | 5 HP |
| MT-1300 | 1300 mm | 0.2-6.0 mm | 5000-10000 kg | 480-530 mm | 1500 mm | 5 HP |
| MT-1600 | 1600 mm | 0.2-6.0 mm | 15000 kg | 480-530 mm | 1500 mm | 7.5 HP |
Accesorios para bobinas pesadas
En bobinas pesadas, la seguridad de carga y el control de inercia pueden ser tan importantes como la capacidad nominal.
| Accesorio | Función en la línea | Cuándo pedirlo |
|---|---|---|

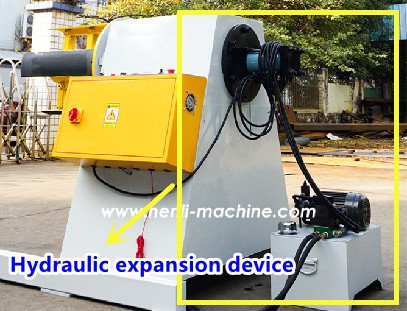

| Expansión hidráulica | Sujeta la bobina desde el ID con más fuerza que una expansión manual | Bobinas pesadas, cambios frecuentes o carga que no conviene ajustar a mano |
| VFD y sensores de lazo | Coordina la salida de material con enderezadora, alimentador, cizalla o prensa | Cuando aparecen tirones, lazo inestable, overrun o cambios de velocidad |

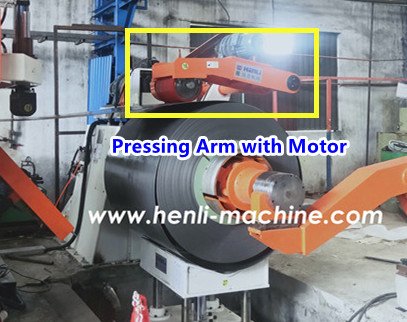

| Brazo presor neumático o motorizado | Controla la primera vuelta y reduce apertura de bobina | Material grueso, alta resistencia o bobinas con tendencia a abrirse |
| Soporte exterior | Apoya el extremo del mandril para reducir flexión en cargas grandes | Bobinas anchas, 10T o más, o instalación con mayor exigencia mecánica |

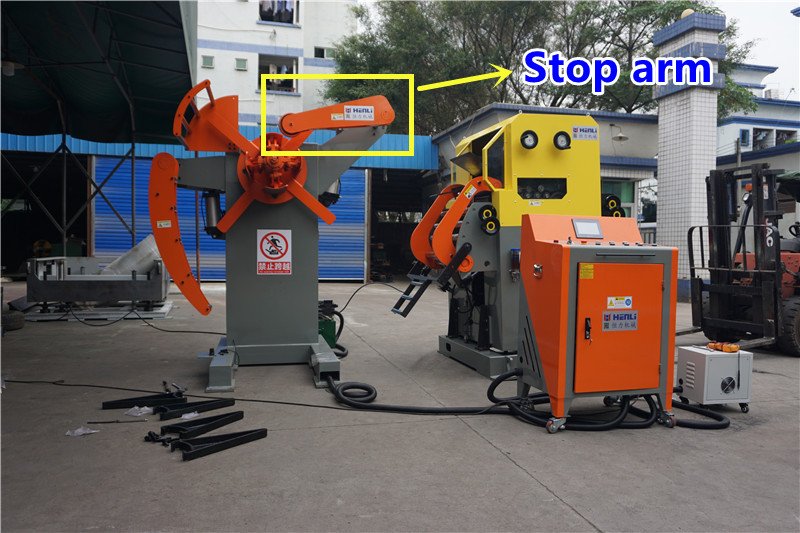

| Brazo retenedor de bobina | Ayuda a contener la bobina durante carga, corte de fleje o arranque | Cuando la seguridad de operador y el control de memoria de bobina son críticos |
| Brazo de soporte de material | Guía la cabeza de la tira hacia la línea posterior | Material pesado o cabeza de bobina difícil de conducir manualmente |
| Carro de carga | Alinea, eleva y acerca la bobina al mandril | Cambios frecuentes, bobinas pesadas o carga con montacargas/grúa poco precisa |
| Freno y control anti-overrun | Evita que la bobina siga girando cuando la línea posterior se detiene | Líneas de prensa, corte o perfilado con paradas frecuentes |
Configuración
Opciones que cambian la selección

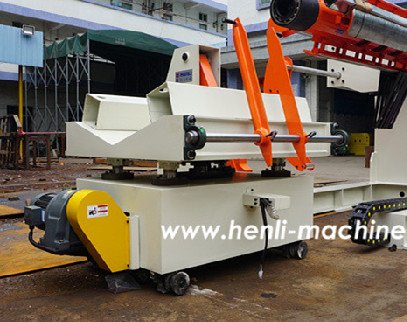

Carro de carga
Se recomienda revisar carro cuando la bobina supera alrededor de 5T, cuando el cambio es frecuente o cuando la alineación con el mandril no debe depender solo de montacargas.

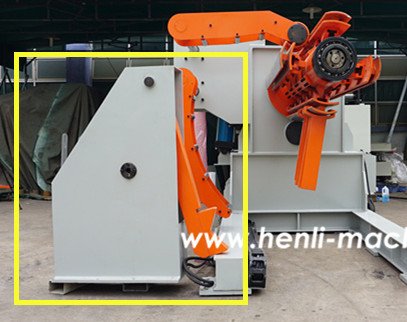

Soporte exterior
Para cargas pesadas, especialmente por encima de 10T o con bobina ancha, el soporte exterior ayuda a reducir flexión y riesgo sobre el mandril.

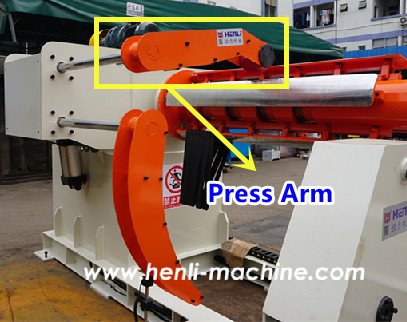

Brazo presor y brazo retenedor
Son importantes cuando el material tiene retorno elástico, la bobina tiende a abrirse o el operador necesita controlar la primera vuelta con más seguridad.

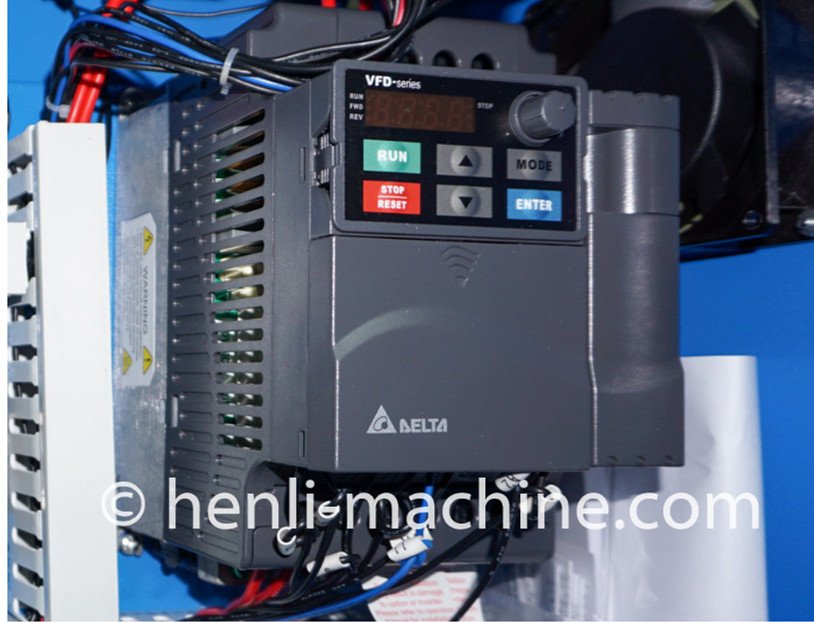

VFD y sensores de lazo
El variador y los sensores coordinan la salida del desbobinador con enderezadora, alimentador, cizalla o prensa para evitar tirones y acumulación.
Archivo visual del producto
Todas las vistas técnicas disponibles
Se han localizado y organizado 20 imágenes de las fichas técnicas originales de HENLI. Las vistas se agrupan por función para relacionar cada imagen con la decisión de compra.

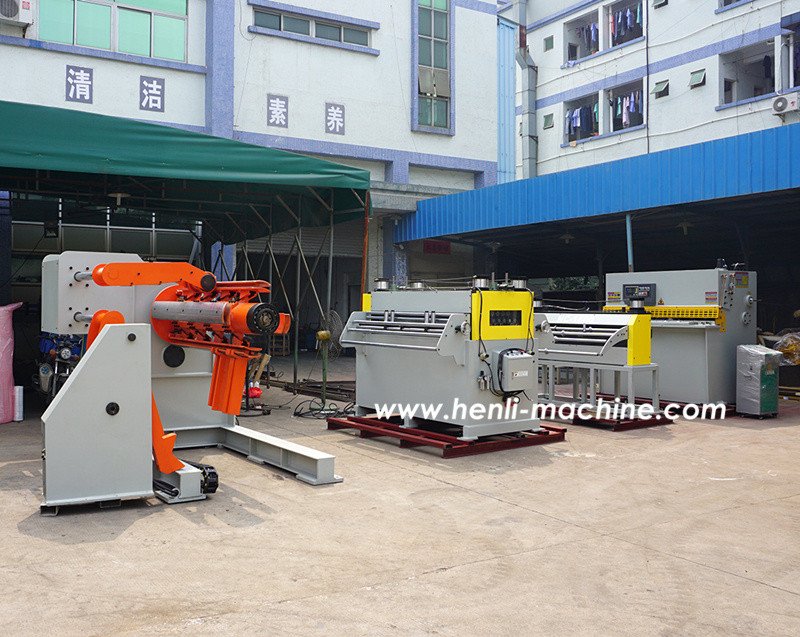

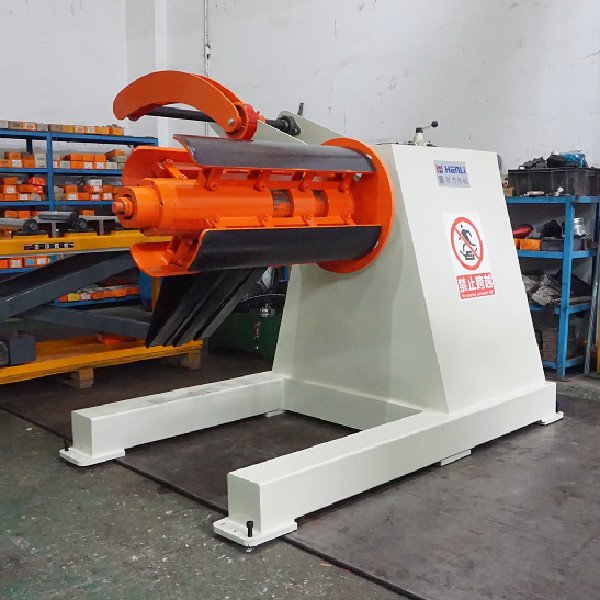

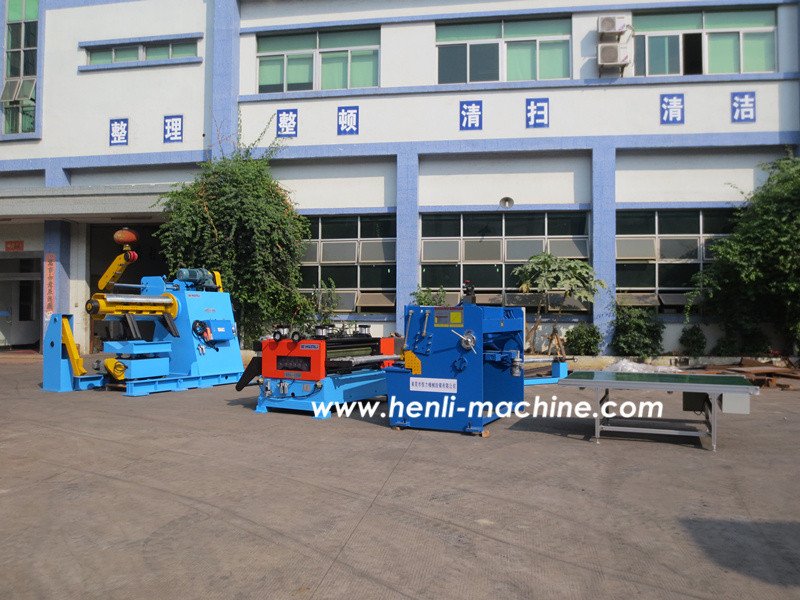

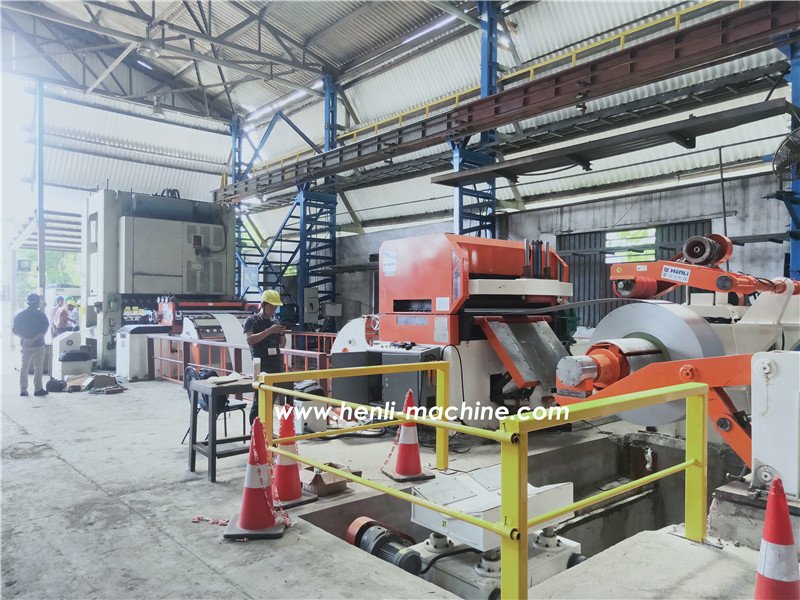

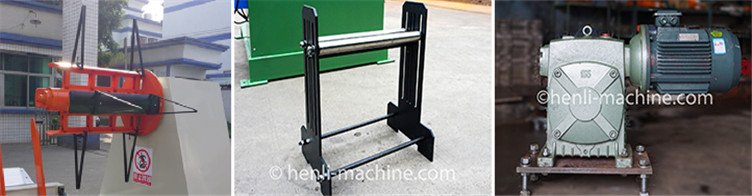

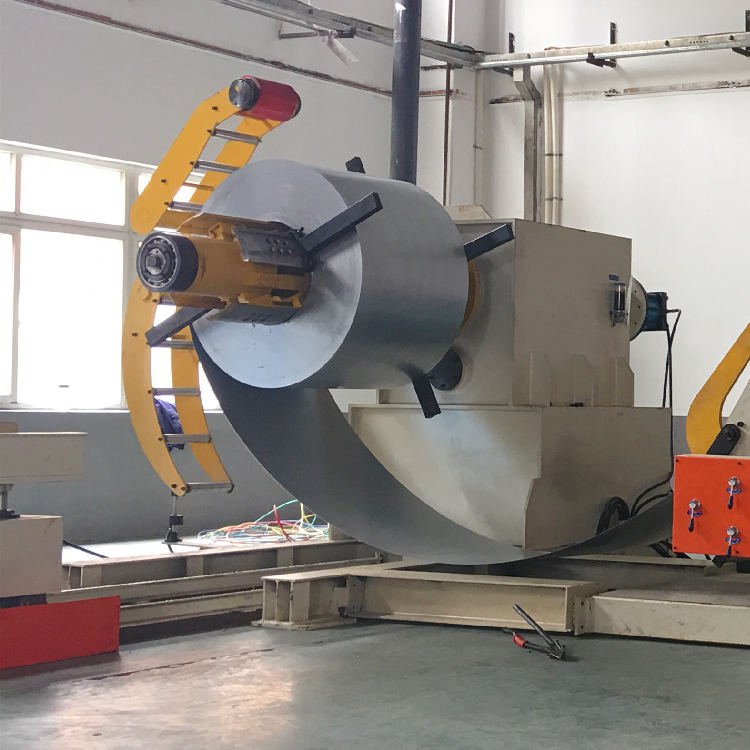

Equipo y configuración
12vistas

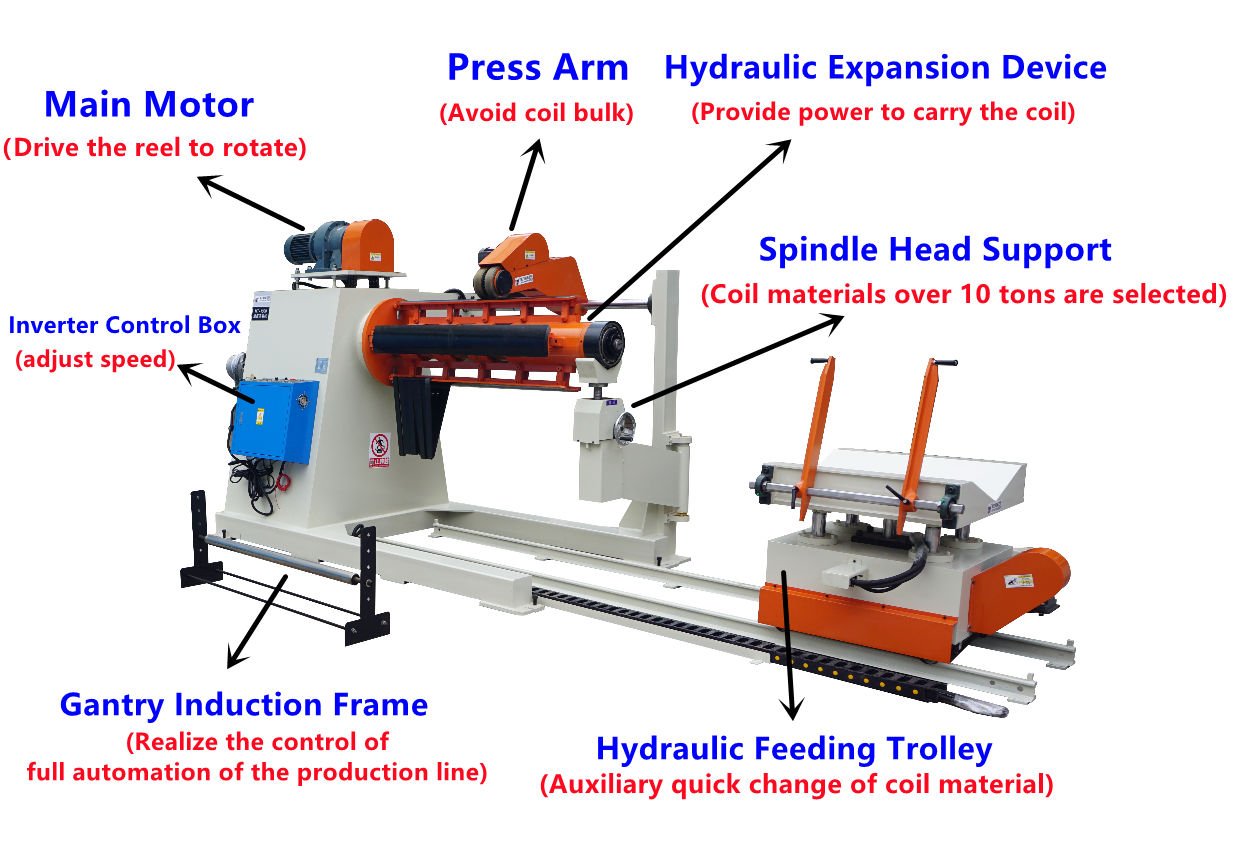

Estructura y componentes
1vista
Detalle técnico del producto
2vistas
Opciones disponibles
1vista
Carro de carga de bobina
1vista

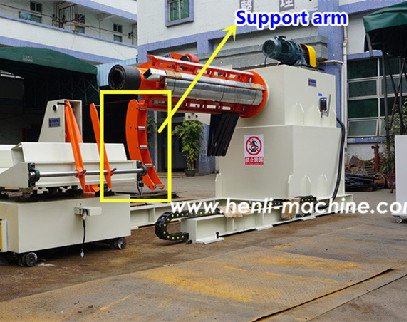

Soporte del mandril
3vistas
Parámetros originales completos
Tablas técnicas de la ficha HENLI
Se mantienen todos los valores publicados. La selección final debe comprobar la combinación real de material, espesor, ancho, resistencia y bobina.
Hidráulico pesado · Tabla técnica original 1
| Modelo | MT-800 | MT-1000 | MT-1300 | MT-1600 |
|---|---|---|---|---|
| Max Material Width | 800 mm31.5 in | 1000 mm39.4 in | 1300 mm51.2 in | 1600 mm63.0 in |
| Espesor del material | 0.2 mm-6.0 mm0.008-0.236 in, depending on material strength and line configuration | |||
| Max Coil Weight | 5000 kg11,000 lb | 5000-10000 kg11,000-22,000 lb | 5000-10000 kg11,000-22,000 lb | 15000 kg33,000 lb |
| Coil Inner Diameter | 450-530 mm17.7-20.9 in | 450-530 mm17.7-20.9 in | 480-530 mm18.9-20.9 in | 480-530 mm18.9-20.9 in |
| Coil Outer Diameter | Max. 1500 mm59.1 in standard, custom outer diameter available after engineering review | |||
| Expansion Method | Hydraulic expansion | |||
| Motor Power | 3 HP | 5 HP | 5 HP | 7.5 HP |
| Customization | Custom inner diameter, outer diameter, max load, width up to 1800 mm70.9 in, and heavy configurations up to 20T44,000 lb can be discussed for special projects. |
Vídeo original
Funcionamiento de la máquina
Aplicaciones
Procesos donde suele encajar
- Estampado de autopartes
- Líneas de corte a longitud
- Perfilado

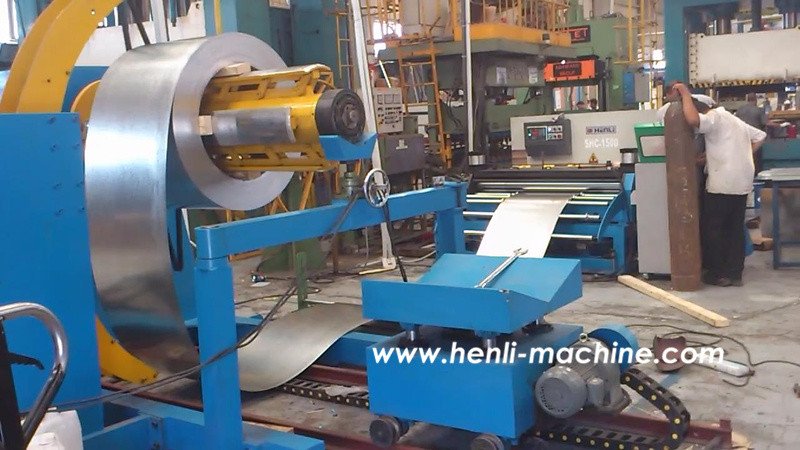

- Procesamiento de bobina de acero
También puede buscarlo como
desbobinador hidráulico, desbobinador hidráulico pesado, desbobinador hidráulico, desbobinador 10 toneladas, desbobinador para bobina de acero
Comparación práctica
Lo que debe revisar antes de pedir precio
Frente a desbobinador manual
El hidráulico reduce trabajo manual en expansión y carga, y soporta mejor bobinas pesadas o de alta tensión.
Frente a desbobinador motorizado estándar
La estructura pesada y los accesorios de soporte importan más cuando el peso y ancho de bobina suben.
Frente a línea 3 en 1
Si el espacio es limitado, puede considerarse una línea compacta; si la bobina es muy pesada, conviene revisar la configuración completa.
Datos específicos para cotizar este equipo
- Capacidad objetivo: 5T, 7T, 10T, 15T o 20T
- Ancho máximo y mínimo de bobina
- Espesor y resistencia del material
- ID/OD de bobina y sentido de salida
- Necesidad de brazo presor, soporte exterior o carro
- Equipo posterior: prensa, alimentador, cizalla, corte a longitud, perfiladora o línea de corte láser
Aplicaciones relacionadas
Soluciones donde aparece este equipo
Estas páginas muestran cómo el equipo se combina con otros módulos de línea según pieza, material, velocidad, superficie y salida de residuo.
Estampado de autopartes
En autopartes, la línea debe cuidar estabilidad de alimentación, planitud, superficie, cambio de bobina y salida de residuo. La selección empieza por la pieza, no por el nombre de la máquina.
Explorar solución
Línea para autopartes de material grueso
Las autopartes de material grueso requieren revisar seguridad de carga, expansión de bobina, fuerza de enderezado, precisión de alimentación y salida de residuo antes de hablar de precio.
Explorar soluciónGuías técnicas relacionadas
Problemas de selección conectados con este equipo
Estas guías ayudan a decidir cuándo este equipo encaja, cuándo comparar otra configuración y qué datos enviar antes de cotizar.
Retrofit de prensa para autopartes con alimentador servo
Modernizar una prensa de autopartes no siempre significa comprar una línea completa. A veces basta un alimentador servo; otras veces el cuello de botella está en bobina, planitud, lubricación o salida de residuo.
Leer guía
Cómo elegir alimentador zigzag para formatos redondos
El zigzag no se compra porque el alimentador se mueva lateralmente. Se compra cuando el patrón de pieza permite ahorrar material sin volver inestable la prensa.
Leer guíaQué datos enviar para cotizar un desbobinador hidráulico
Un desbobinador hidráulico no se define solo por toneladas. La cotización correcta depende de la bobina, la forma de carga, la línea posterior y el espacio real de planta.
Leer guíaDesbobinador motorizado o hidráulico: cómo decidir
La duda no se resuelve solo por peso de bobina. También importan carga segura, control de lazo, velocidad de línea y equipo posterior.
Leer guíaCómo cargar bobinas pesadas sin dañar el desbobinador
En bobinas pesadas, el problema no empieza cuando gira el material. Empieza antes: cómo se alinea, eleva y monta la bobina sobre el mandril.
Leer guía
Línea de alimentación para autopartes de material grueso
En autopartes de mayor espesor, la línea no se define solo por ancho de bobina. También importan fuerza de enderezado, carga segura, estabilidad de alimentación, lubricación y salida de residuo.
Leer guíaPrecio por configuración
Precio y cotización de este equipo
HENLI no publica un precio fijo para Hidráulico pesado porque la configuración cambia según material, bobina, prensa, troquel, opciones, voltaje, embalaje y país de destino. Para comparar ofertas, primero hay que comparar la misma configuración técnica.
Rango de máquina
El ancho, espesor, peso de bobina, velocidad, paso y tipo de material pueden cambiar estructura, motor, control y accesorios.
Opciones necesarias
Carro de bobina, brazo presor, cabezal abrible, lubricación, cizalla, cortador de chatarra, sensores o protección superficial se agregan solo cuando el proceso lo necesita.
Integración de línea
La altura de alimentación, señal de prensa, espacio de instalación, dirección de entrada, espacio de mantenimiento y equipo anterior o posterior influyen en la propuesta.
Oferta comparable
Envíe por WhatsApp material, espesor, ancho, bobina, prensa, paso, SPM, fotos de pieza y espacio. Con esos datos se cotiza una configuración concreta.
FAQ
Preguntas frecuentes
¿Cuándo conviene un desbobinador hidráulico en vez de uno manual?
Cuando la bobina es pesada, el cambio de bobina requiere más seguridad o se necesita expansión hidráulica para sujetar mejor el diámetro interior.
¿Qué datos necesita HENLI para seleccionar el modelo?
Peso máximo de bobina, ancho, espesor, material, diámetro interior, diámetro exterior, velocidad de línea, equipo posterior y método de carga.
¿Cuál es el precio de un desbobinador hidráulico pesado?
No se publica un precio fijo porque cambia con capacidad, ancho, OD, soporte exterior, brazo presor, carro de carga, control de lazo, voltaje y destino. Primero se confirma la configuración y luego se prepara la cotización.
¿El carro de carga siempre es necesario?
No siempre. Se recomienda cuando la bobina es pesada, el cambio es frecuente o la alineación con el mandril no debe depender solo de montacargas o grúa.
¿Qué accesorios suelen cambiar el precio del hidráulico pesado?
Brazo presor, soporte exterior, brazo retenedor, carro de carga, control de lazo, VFD, capacidad reforzada, mandril especial, protecciones, voltaje y embalaje de exportación.
