Punzonados y pequeñas piezas de descarte
Se confirma que el tamaño, el peso y la cantidad por minuto permitan el transporte.
Residuos pequeños junto al troquel

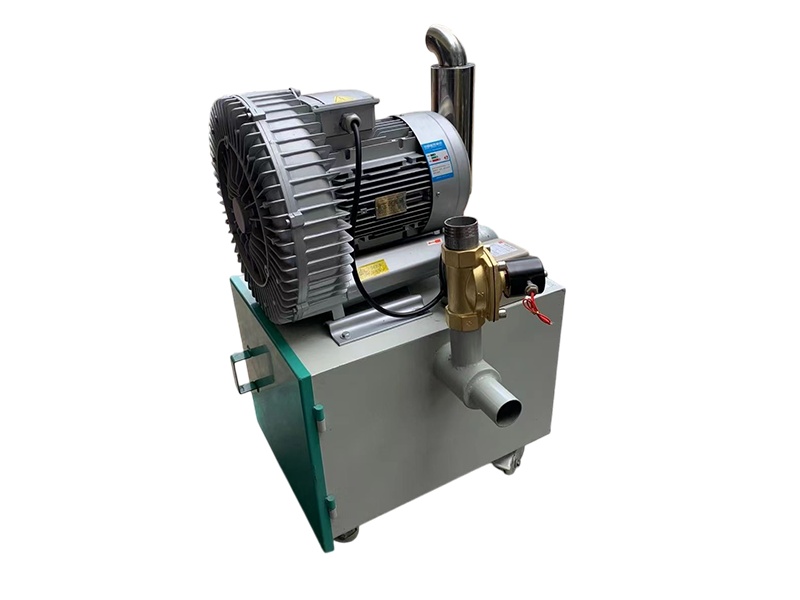

Unidad de aspiración de residuos para prensas de estampado
Aspira recortes pequeños, punzonados, virutas y partículas cerca del troquel o de la salida de residuos y los conduce a una caja colectora. La selección depende del residuo y del recorrido, no solo de la potencia.
- Entrada común
- 60 mm
- Manguera estándar
- 3 m
- Modelos estándar
- XF-2P a XF-10P
- Soplador
- 2890 r/min
Primera decisión: forma del residuo
Funciona con material pequeño y suelto que puede viajar por la manguera
Comparta una muestra, una foto con escala y un video de la salida. El mismo troquel puede generar residuos con pesos y geometrías muy distintos.
Evaluar para aspiración
Virutas, partículas y granulado compatible
Se revisan material, aceite, tendencia a atascarse y acceso para limpiar el filtro y la caja.
Recortes cortos junto a la salida
La toma se coloca cerca del punto de caída para reducir recorrido innecesario y fugas.
La instalación forma parte de la selección
Del troquel a la caja: cuatro puntos que no conviene improvisar
La manguera estándar es un punto de partida. Más longitud, curvas, fugas o puntos de toma cambian el comportamiento y deben revisarse antes de fijar el modelo.
Salida del troquel
Defina dónde cae el residuo y cuánto espacio existe para fijar el embudo.
Embudo adaptado
Su forma se confirma con la salida, el residuo y el montaje sobre la prensa o el troquel.
Manguera sellada
3 m estándar; indique longitud adicional, curvas y número de puntos.
Soplador y caja

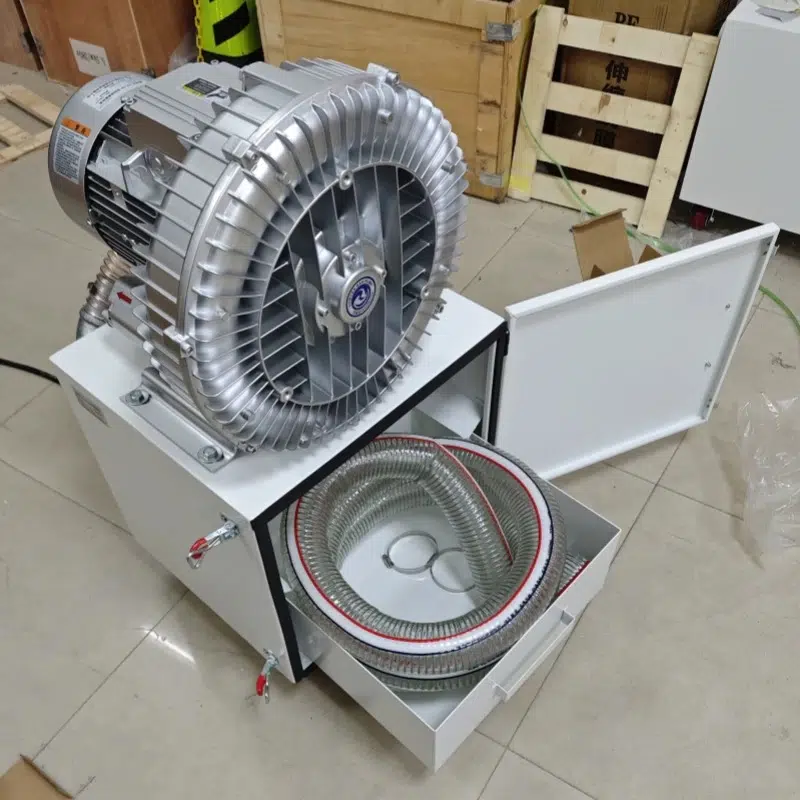

Revise sentido de flujo, cierre de la caja, acceso de vaciado y limpieza del filtro.
Una potencia mayor no corrige una toma mal ubicada.
Antes de aumentar el modelo, reduzca fugas, evite curvas innecesarias y acerque el punto de aspiración al lugar donde se libera el residuo.
Gama estándar vigente
Compare potencia, caja y alimentación de XF-2P a XF-10P
Todos los modelos publicados comparten entrada de 60 mm y soplador a 2890 r/min. La caja aumenta a partir de XF-7.5P.
Deslice horizontalmente para comparar la tabla completa →
| Modelo | Potencia | Caja colectora | Alimentación | Entrada | Soplador |
|---|---|---|---|---|---|
| XF-2P | 1,5 kW | 450 × 450 × 420 mm | 220 o 380 V CA | 60 mm | 2890 r/min |
| XF-3P | 2,2 kW | 450 × 450 × 420 mm | 220 o 380 V CA | 60 mm | 2890 r/min |

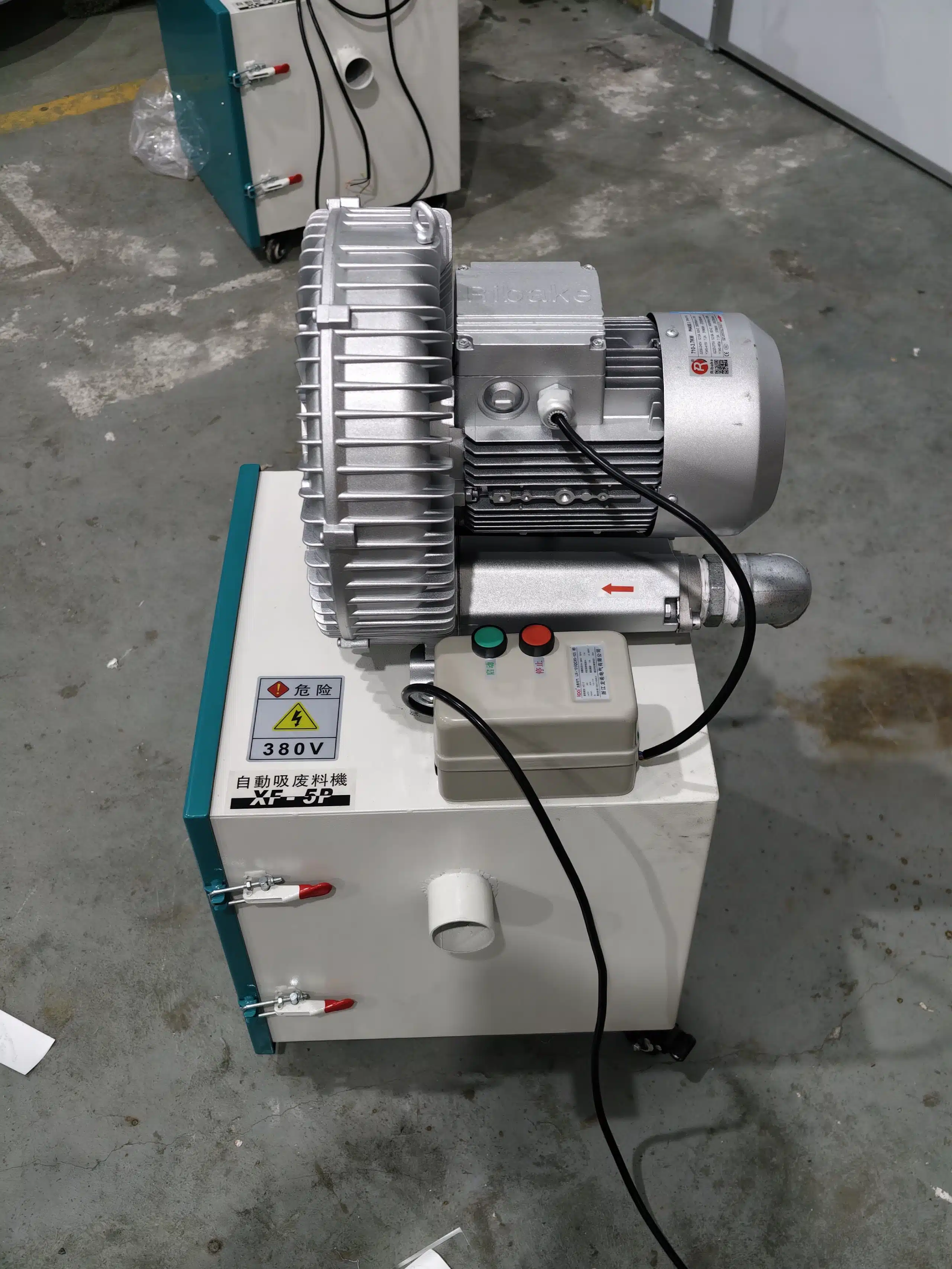

| XF-5P | 3,7 kW | 450 × 450 × 420 mm | 380 V CA | 60 mm | 2890 r/min |
| XF-6P | 4 kW | 450 × 450 × 420 mm | 380 V CA | 60 mm | 2890 r/min |
| XF-7.5P | 5,5 kW | 550 × 550 × 550 mm | 380 V CA | 60 mm | 2890 r/min |
| XF-10P | 7,5 kW | 550 × 550 × 550 mm | 380 V CA | 60 mm | 2890 r/min |
Confirme fases y frecuencia; la foto XF-3P muestra un ejemplar identificado a 220 V.
Mantienen la caja publicada de 450 × 450 × 420 mm; la potencia no reemplaza el análisis del recorrido.
Usan la caja publicada de 550 × 550 × 550 mm; la unidad XF-7.5P de la fotografía corresponde a esta caja.
Identidad visible de la gama
Dos equipos reales confirman modelo y alimentación
Estas fotografías sirven para reconocer la construcción estándar y leer la identificación visible. No sustituyen la confirmación eléctrica de la propuesta.

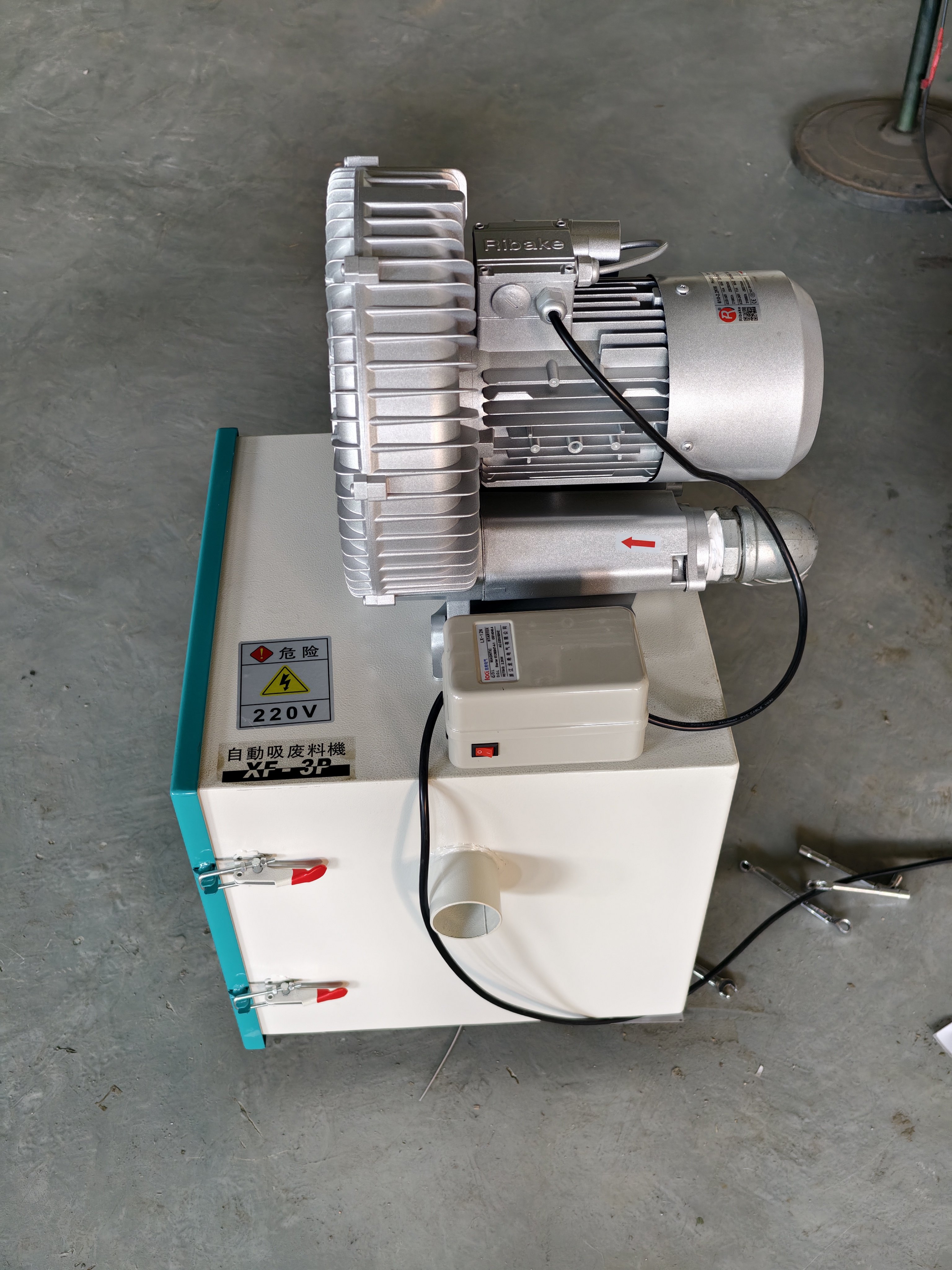

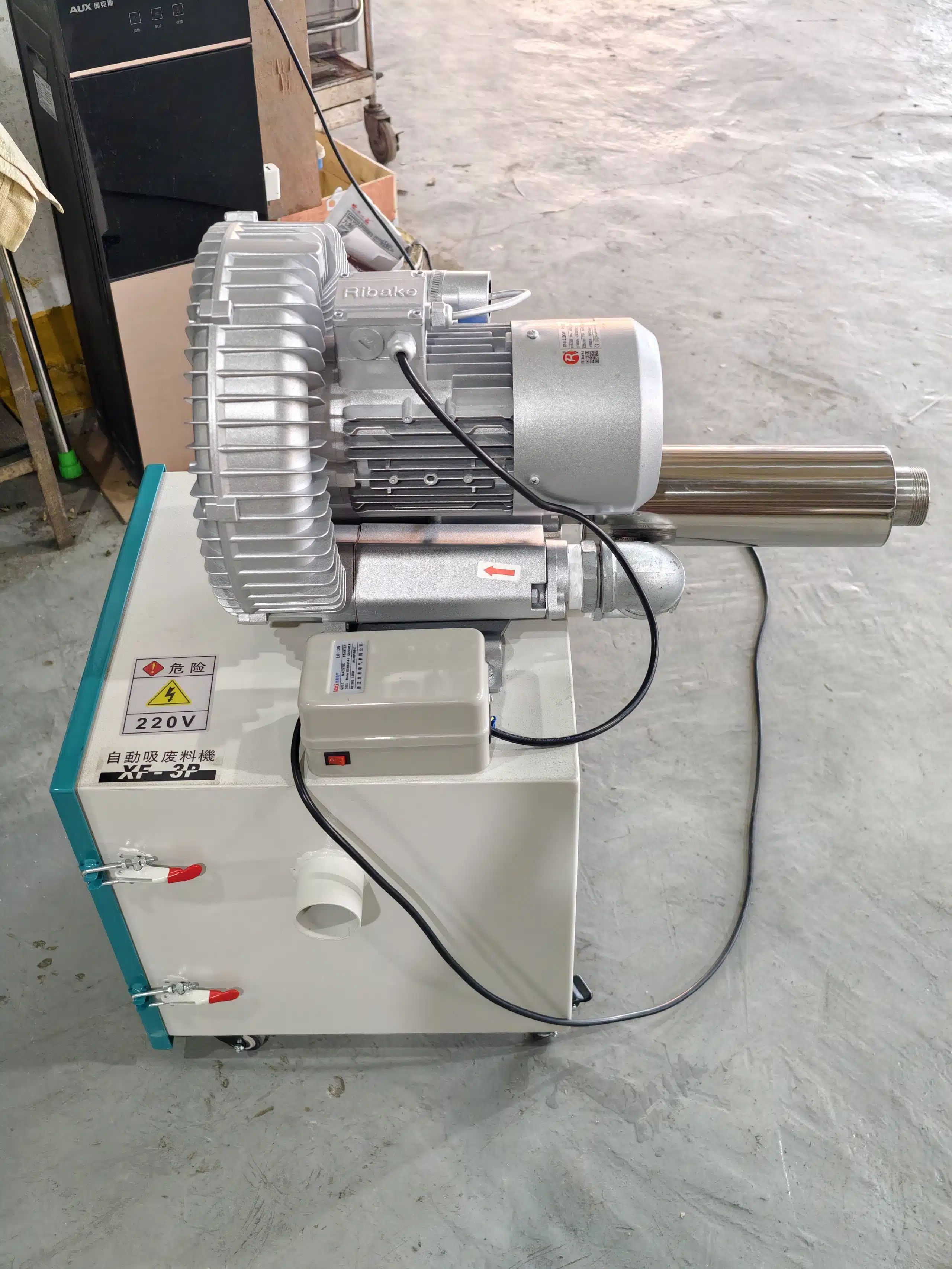

Ejemplar XF-3P identificado a 220 V; el modelo también figura con opción de 380 V en la tabla vigente.

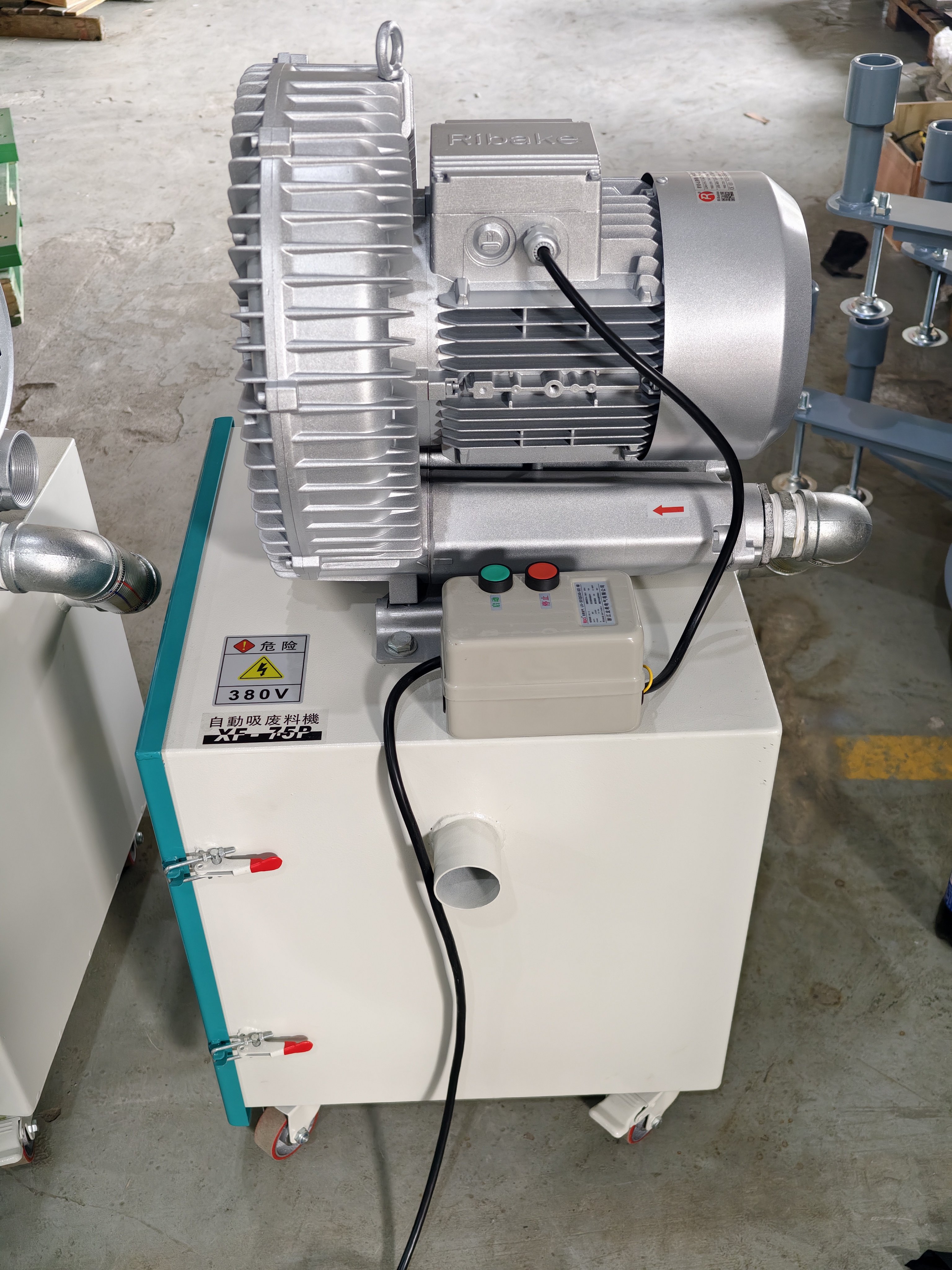

Ejemplar XF-7.5P identificado a 380 V, con la caja de mayor tamaño publicada para XF-7.5P y XF-10P.

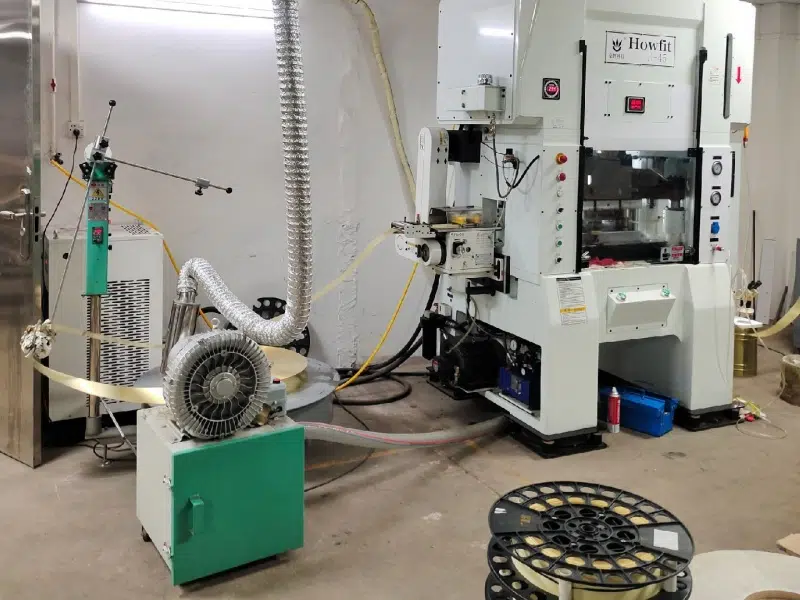

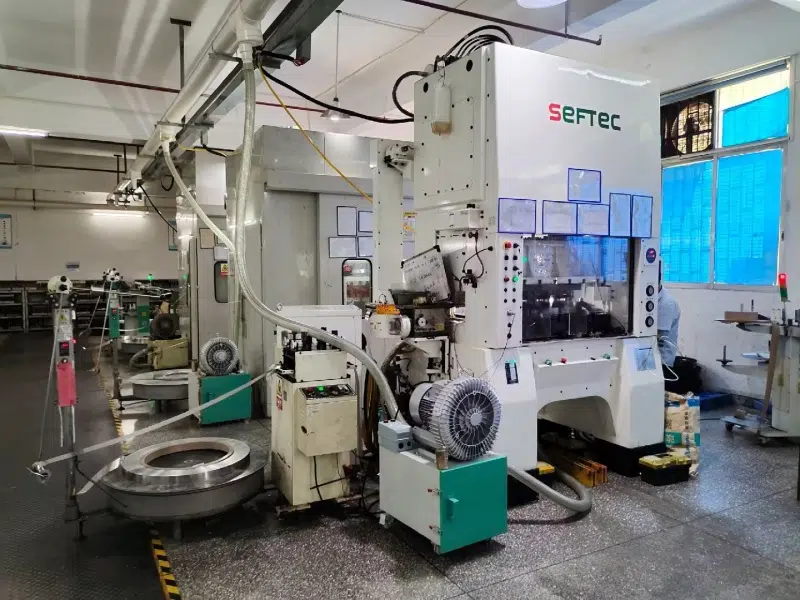

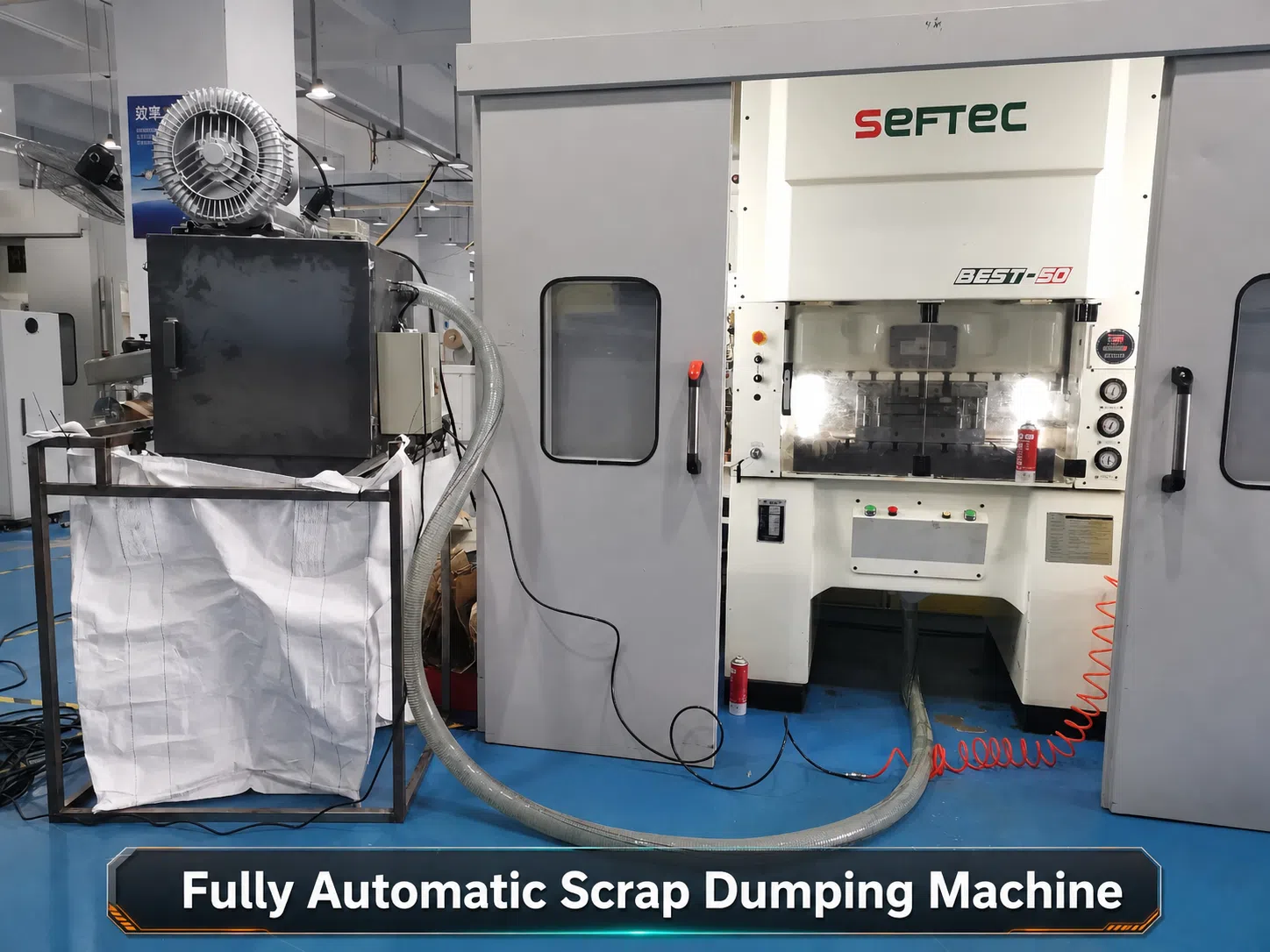

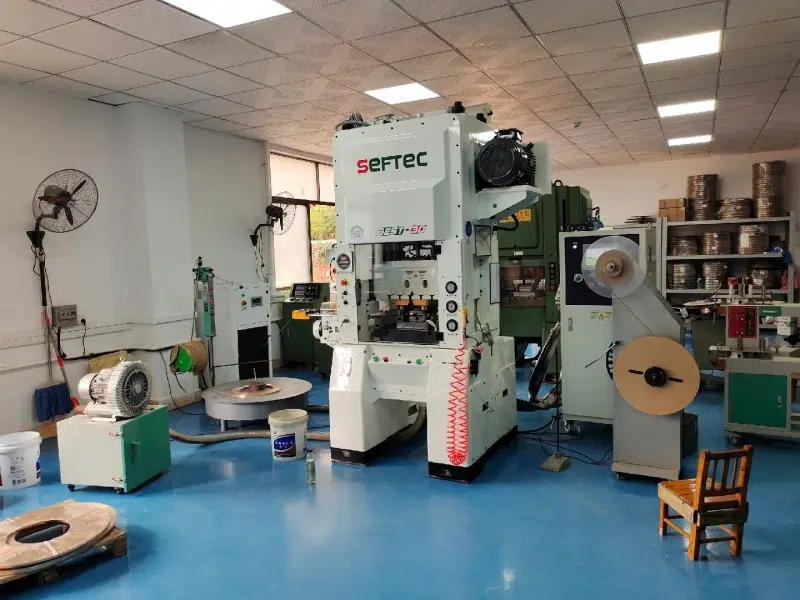

Equipo conectado a una prensa
Observe el punto de toma, la manguera y la recogida de residuos
La demostración permite reconocer el tipo de residuo y la cercanía de la toma. Para cotizar, envíe un video similar de su propia salida del troquel.
- 01Compare el tamaño del residuo con la entrada.
- 02Observe la longitud y las curvas de la manguera.
- 03Ubique el acceso para vaciar y limpiar la caja.
Video técnico con locución y subtítulos en inglés; la guía visible en español resume los puntos de selección.
Datos mínimos para una primera recomendación
Envíe el residuo, la salida y el recorrido real
No necesita estimar parámetros de aspiración antes de consultarnos. Una muestra visual con escala y los datos básicos permiten detectar incompatibilidades y pedir solo lo que falte.
Material, espesor, forma, tamaño y peso aproximado por pieza.
Cantidad por golpe, golpes por minuto y cantidad aproximada por minuto.
Distancia, curvas, puntos de toma y foto o video de la salida.
Voltaje, fases, frecuencia, espacio y dirección de vaciado.
Producto consultadoUnidad de aspiración de residuos XF
Enviar fotos por WhatsApp Enviar datos por email Selección y cotización
Solicitar una configuración XF
El correo electrónico es el único campo obligatorio. Una foto del residuo y un video de la salida ayudan a revisar la aplicación.
Preguntas de selección
Antes de elegir por potencia
Las respuestas separan lo estándar de lo que depende del residuo, el recorrido y la instalación.
¿Qué residuos puede aspirar una unidad XF?
Se evalúa para recortes pequeños, punzonados, virutas y partículas que puedan desplazarse por una toma de 60 mm. El material, el tamaño, el peso por pieza, la cantidad por minuto y la presencia de aceite deben confirmarse antes de elegir el modelo.
¿Sustituye a un cortador de chatarra para prensa?
No. La unidad XF retira residuos pequeños y sueltos cerca del troquel o de la salida. Un cortador de chatarra se usa para esqueleto continuo o tira residual larga que debe seccionarse; una tira continua que deba enrollarse requiere un rebobinador adecuado.
¿Se puede alargar la manguera estándar de 3 m?
Puede estudiarse, pero una mayor longitud, más curvas o varios puntos de aspiración cambian la pérdida del recorrido. Envíe la distancia real y un croquis o video para revisar modelo, ruta y embudo.
¿El modelo se elige solo por la potencia del soplador?
No. La potencia sirve para comparar la gama, pero la selección también depende de forma, tamaño y peso del residuo, cantidad por minuto, distancia, curvas, sellado, número de puntos y espacio de vaciado.
¿Qué alimentación eléctrica tiene cada modelo?
XF-2P y XF-3P figuran con 220 o 380 V CA. XF-5P, XF-6P, XF-7.5P y XF-10P figuran con 380 V CA. Antes de cotizar se confirman tensión, fases y frecuencia disponibles en la planta.

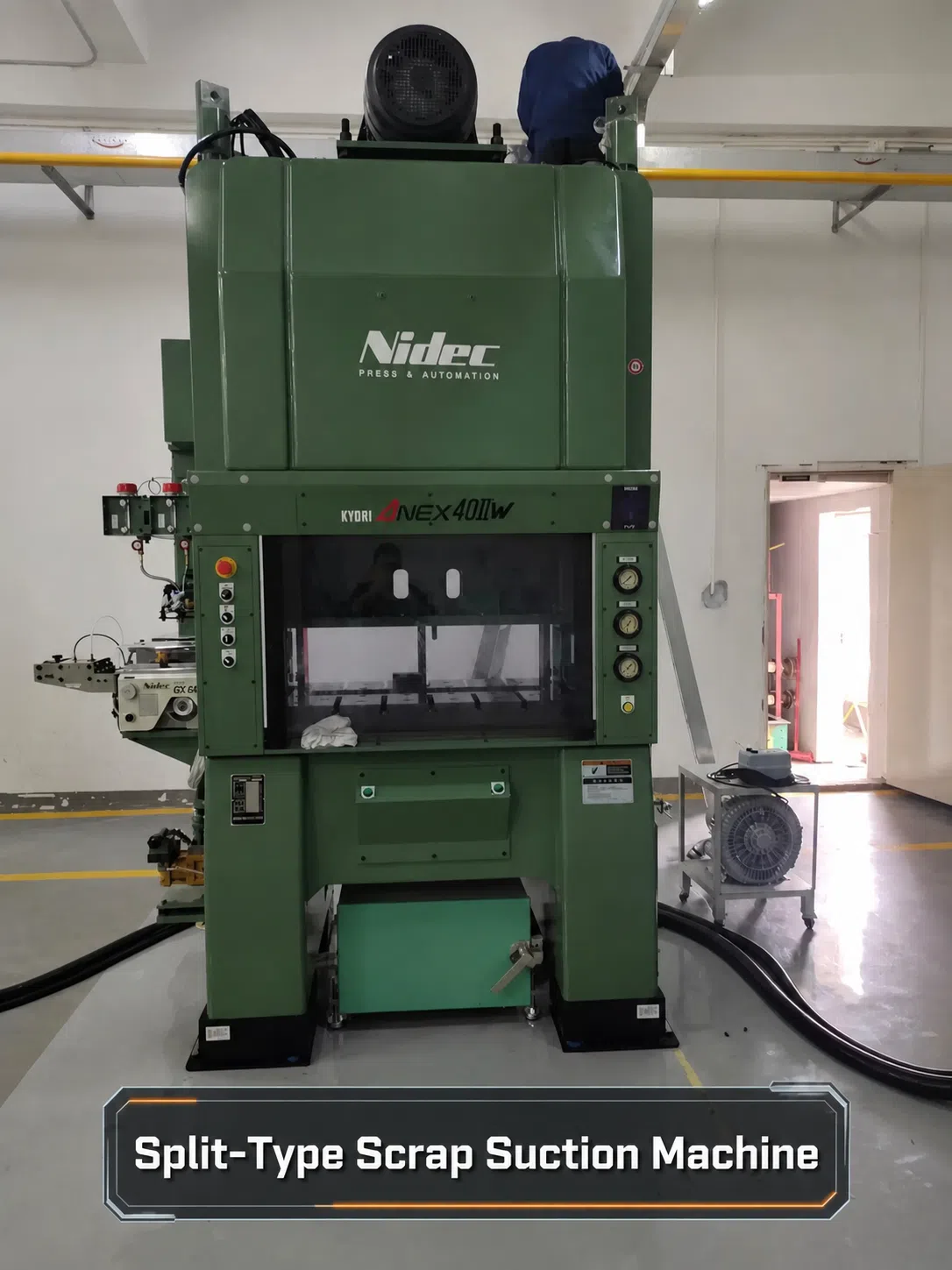

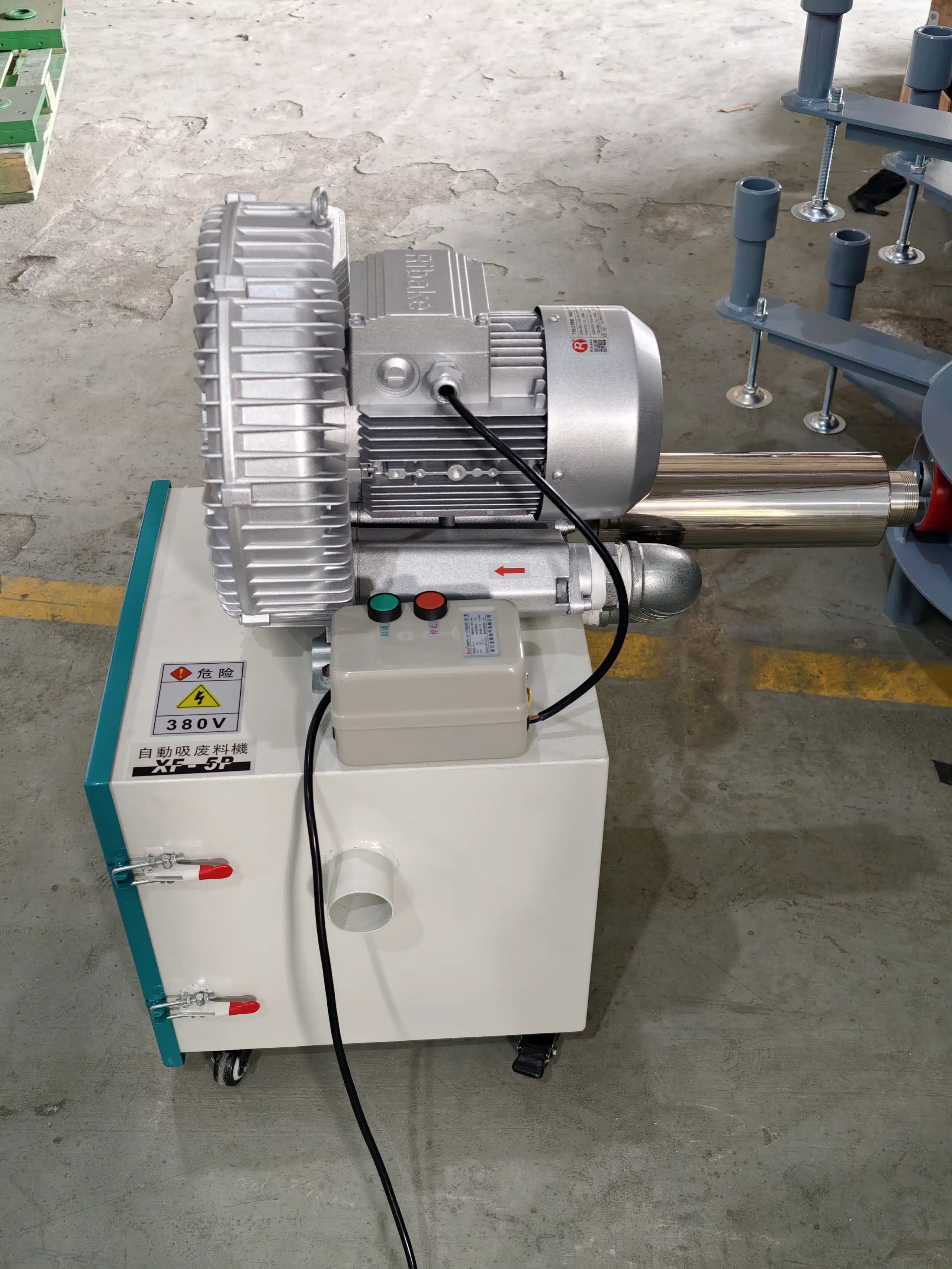

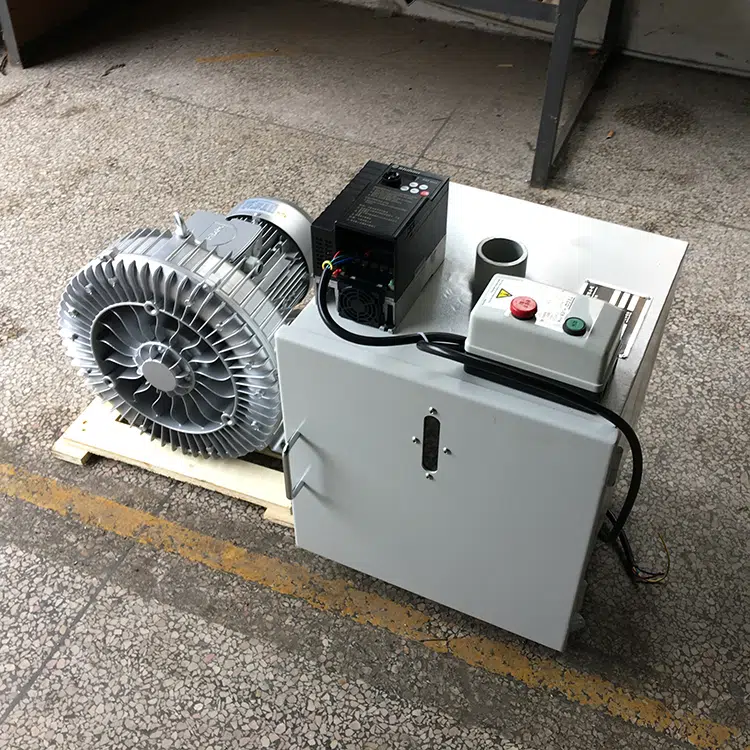

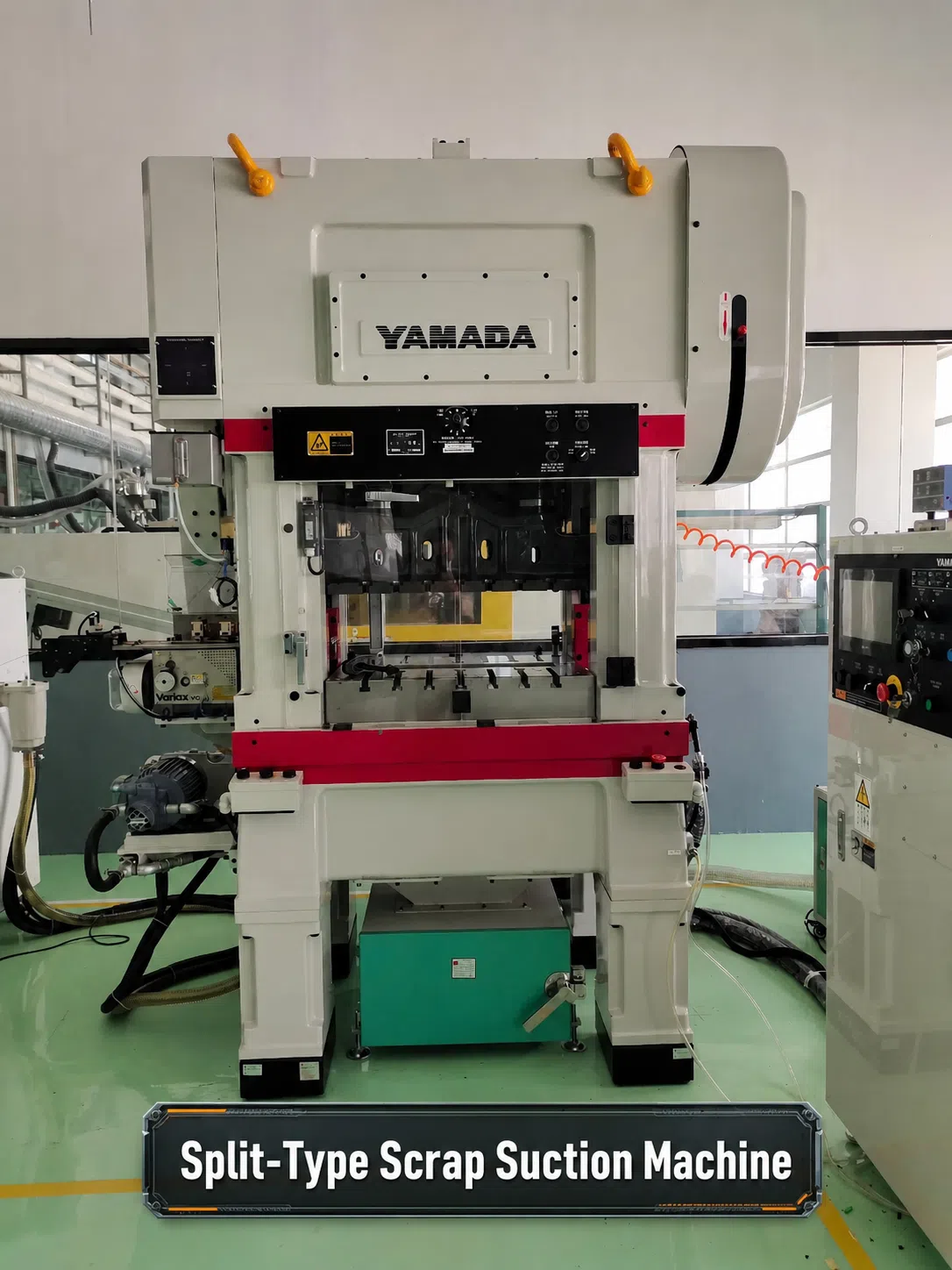

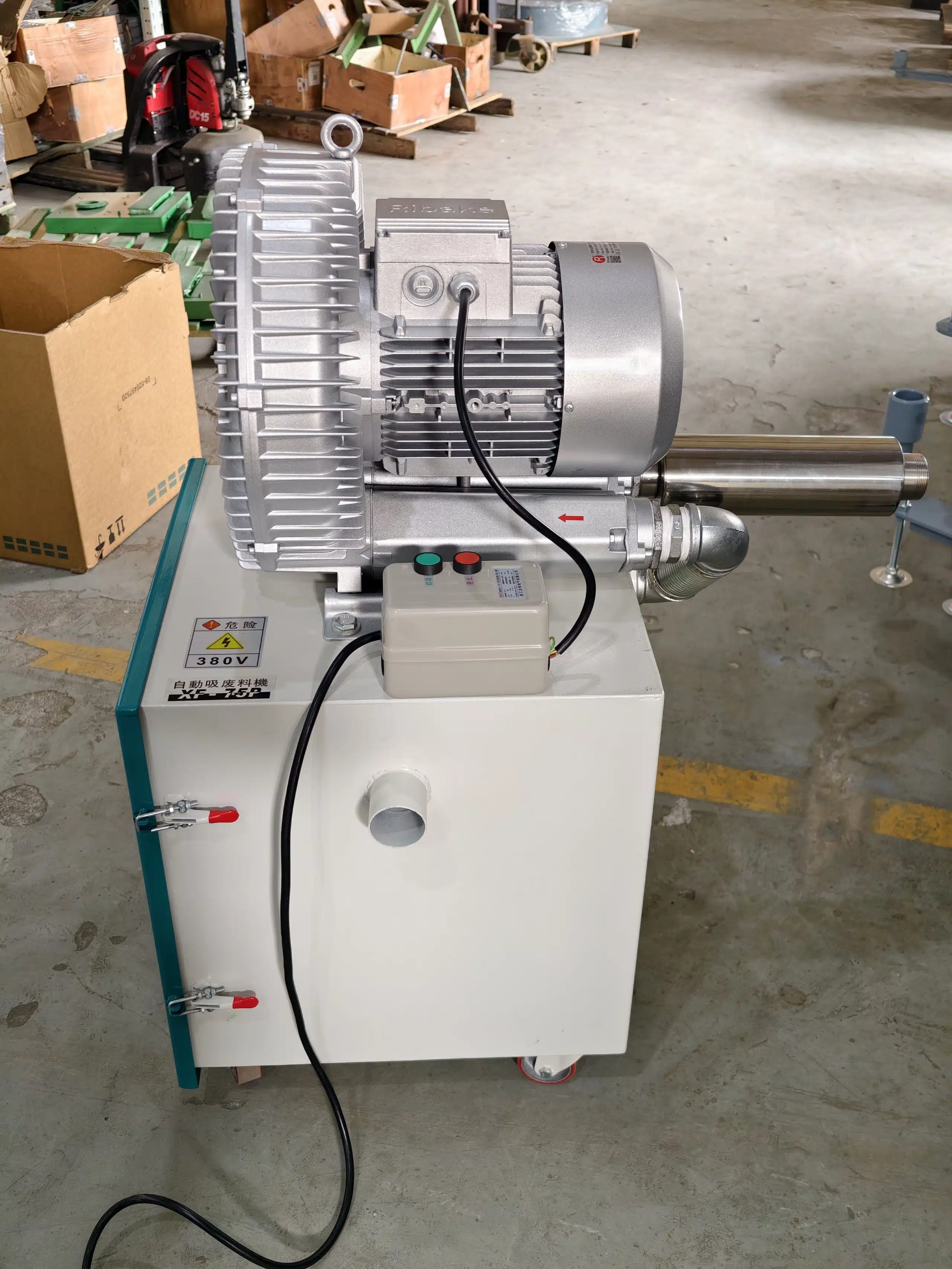

¿El silenciador, el variador de frecuencia o el embudo vienen incluidos?
No deben darse por incluidos. La versión con silenciador, el control por variador, una disposición separada y el embudo adaptado a la salida se cotizan según el residuo, el recorrido y la instalación. No se publica un nivel sonoro sin una condición de medición confirmada.
