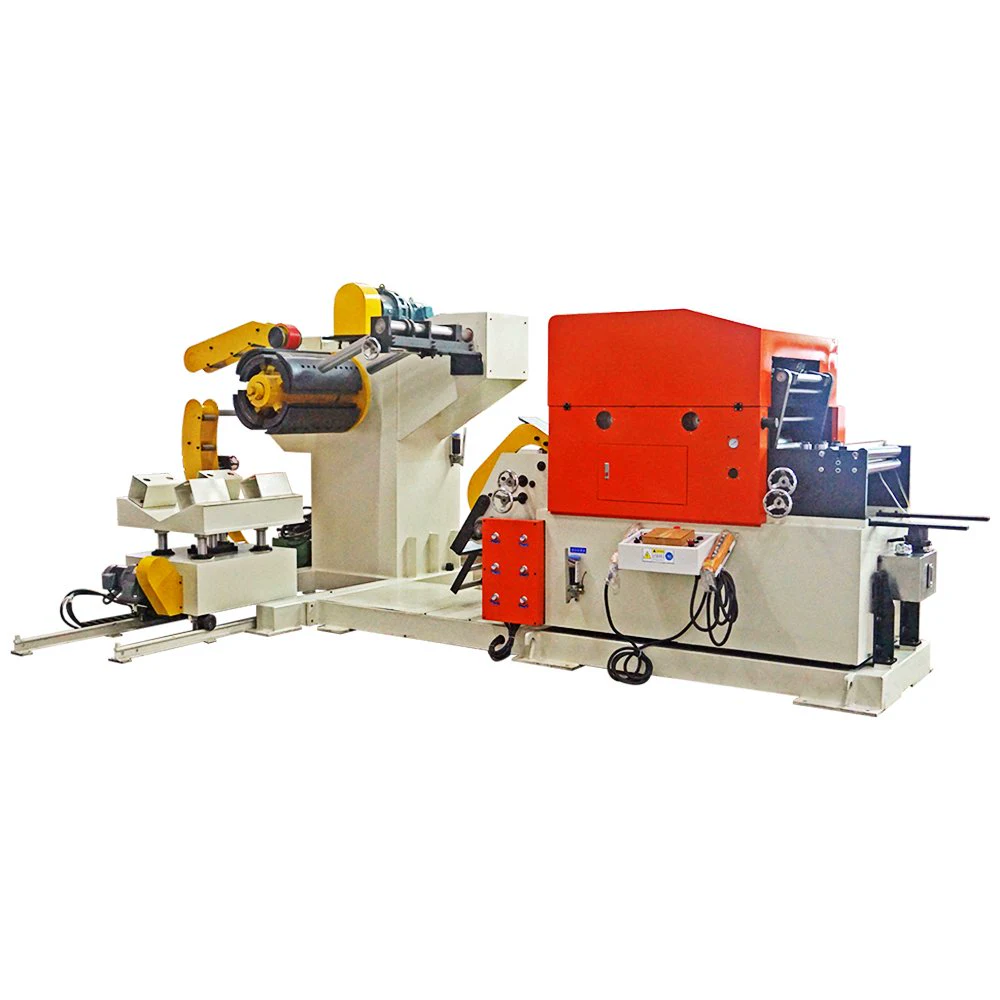

NCHL-GC compacto para acero de alta resistencia de 0.3-4.5 mm

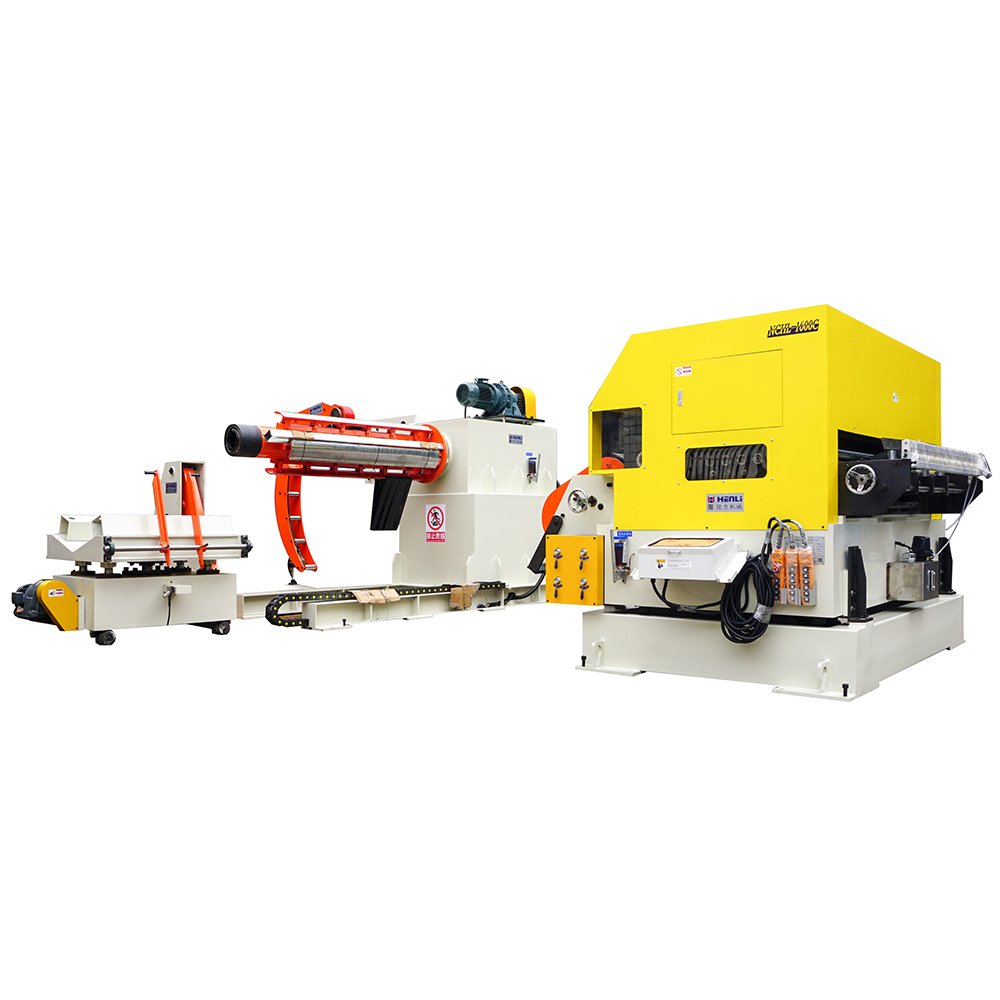

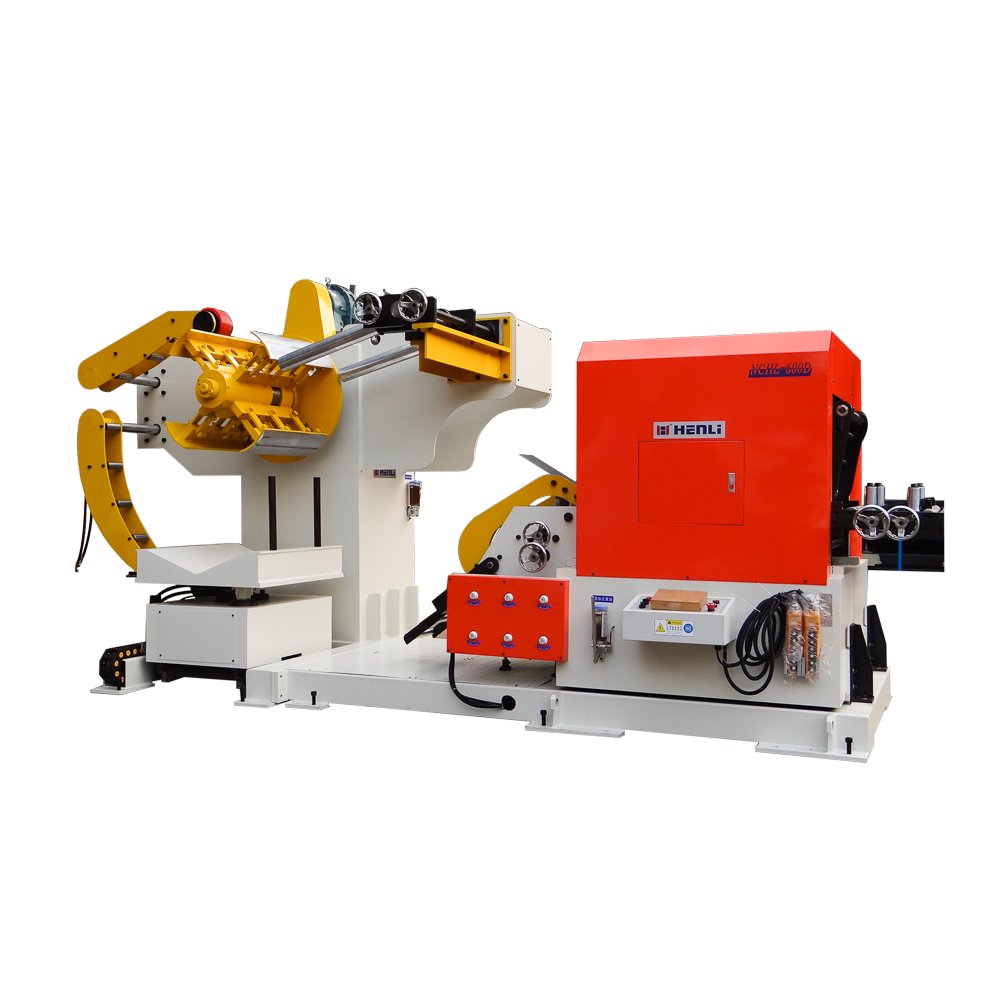

La serie NCHL-GC adapta el concepto 3 en 1 a materiales de resistencia media y alta, donde la fuerza de retorno exige más rigidez y control que una serie estándar.
Unidades de ingeniería
Uso recomendado
Cuándo conviene este equipo
Para autopartes y componentes estructurales delgados o medios en aceros avanzados cuya resistencia debe comprobarse junto con espesor y ancho.
- Estructura orientada a controlar mayor recuperación elástica.

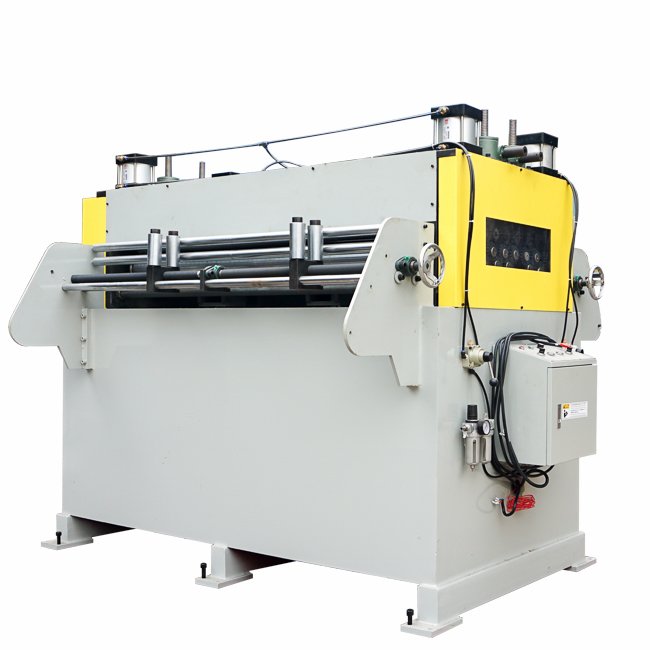

- Rodillos cromados y ajuste de enderezado desde pantalla táctil.

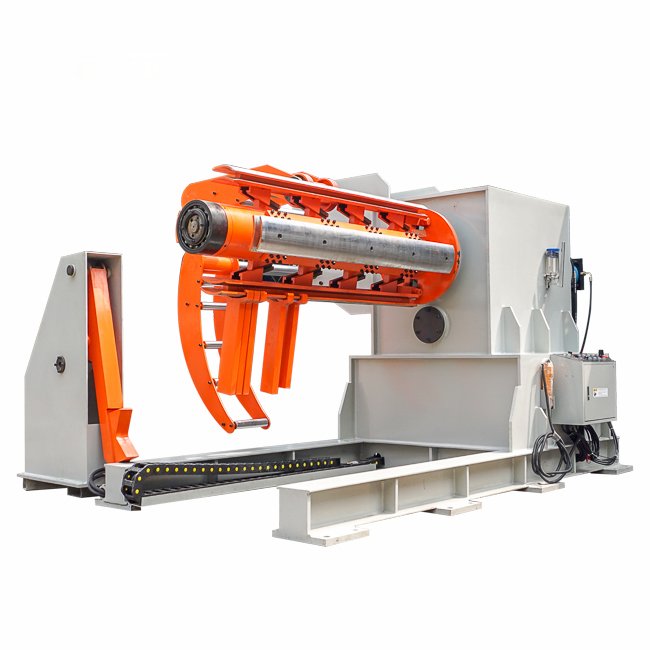

- Brazos de apoyo para introducir la tira y sostener la bobina.
- Expansión hidráulica y variador para la estación de desbobinado.
Encaje técnico
Cuándo usarlo y cuándo revisar otra opción
Encaja bien cuando
- Material dentro de 0.3-4.5 mm con resistencia superior a acero convencional.
- Procesos que necesitan compactar desbobinado, enderezado y servo avance.
- Proyectos con datos de resistencia y curva de capacidad disponibles.
Revise otra configuración si
- Elegir solo por espesor sin indicar límite elástico o resistencia a tracción.
- Material grueso por encima del rango: compare NCHL-GD.
- Tira de superficie ultrafina donde el criterio principal sea no marcar.
Datos de selección
Parámetros y puntos de revisión
Espesor de referencia0.3-4.5 mm
MaterialAcero de resistencia media y alta
AnchoSe confirma por modelo y curva de capacidad
Peso de bobinaHasta 8000 kg en la tabla de familia
VelocidadHasta 16 m/min
ControlPantalla táctil, lazo y servo alimentación
Modelos y parámetros
Tabla técnica para preselección
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Unidades de parámetros
Ruta de selección NCHL-GC
| Dato | Qué enviar | Por qué importa |
|---|---|---|
| Material | Grado, límite elástico y resistencia | Define fuerza de enderezado |
| Dimensiones | Espesor y ancho | Se cruza con curva de capacidad |
| Bobina | Peso, ID y OD | Define mandril, apoyo y carga |
| Prensa | Paso, SPM y altura | Define servo, señales y layout |
Configuración
Opciones que cambian la selección
Resistencia del material
Incluya límite elástico y resistencia a tracción; determinan la capacidad mucho más que el nombre comercial.

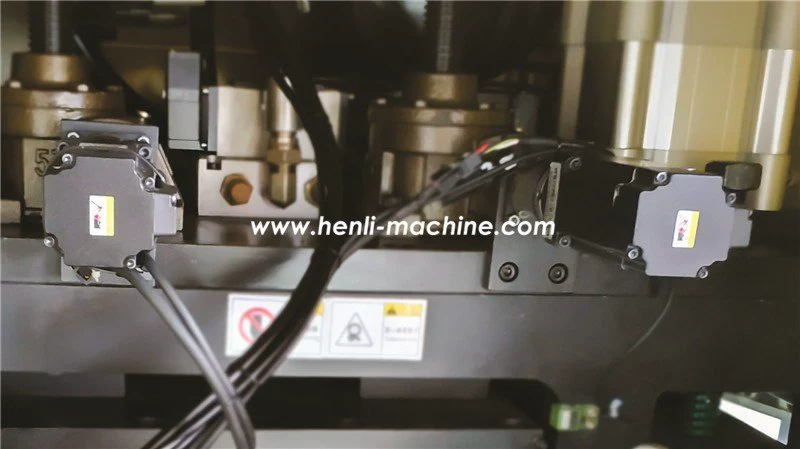

Rodillos y corrección
La penetración, apoyo y número de rodillos se revisan para controlar recuperación elástica.

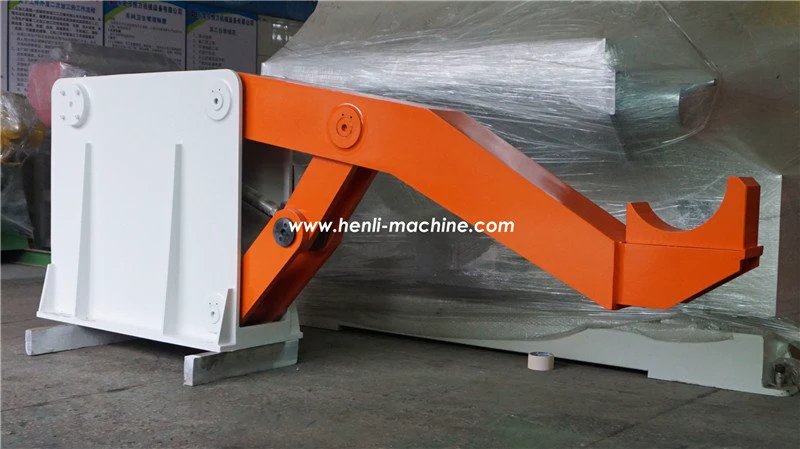

Apoyo de bobina
Brazo presor, soporte exterior y carro se definen por peso, ancho y frecuencia de cambio.
Archivo visual del producto
Todas las vistas técnicas disponibles
Se han localizado y organizado 16 imágenes de las fichas técnicas originales de HENLI. Las vistas se agrupan por función para relacionar cada imagen con la decisión de compra.
Vista general
5vistas
Equipo y configuración
1vista
Detalle técnico del producto
2vistas
Opciones disponibles
6vistas

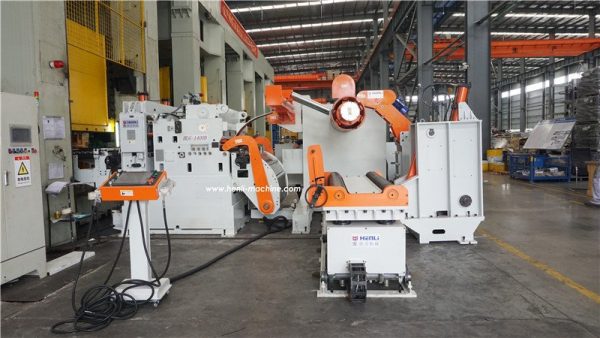

Galería y detalles
2vistas
Parámetros originales completos
Tablas técnicas de la ficha HENLI
Se mantienen todos los valores publicados. La selección final debe comprobar la combinación real de material, espesor, ancho, resistencia y bobina.
3 en 1 NCHL-GC · Tabla técnica original 1
| Modelo | NCHL- 400GC | NCHL- 1300GC | NCHL- 600GD | NCHL- 800GD | NCHL- 1300GD | NCHL- 1600GD |
|---|---|---|---|---|---|---|
| Ancho del material (mm) | 50-400 | 50-500 | 50-600 | 50-800 | 50-1000 | 50-1300 |
| Espesor del material (mm) | 0.8-6.0 | |||||
| Peso máximo de bobina (kg) | 5000 | 6000 | 8000 | |||
| Diámetro interior de bobina (mm) | 450-530 | 480-530 | ||||
| Diámetro exterior de bobina (mm) | 1500 | |||||
| Velocidad máxima (m/min) | 16 | |||||
| Precisión de alimentación | +/- 0.1/100mm | |||||
| Rodillos de trabajo | Up 3/ Down 4 | |||||
| Altura de alimentación | Accoring to customers’ Requirements | |||||
| Alimentación eléctrica | 3-Phrase 380V | |||||
| Alimentación eléctrica | 5 (Kg/cm2) | |||||
| Expansión del mandril | Hydraulic Expansion | |||||
| Servomotor (kW) | 4.4 | 5.5 | 7.5 | 11 | ||
| Motor del desbobinador (kW) | 3 | 4 | ||||
| Dimensiones de la máquina (m) | 5×2.5 ×2.1 | 5×2.6 ×2.1 | 5×2.7 ×2.1 | 5×2.9 ×2.1 | 5×3.1 ×2.1 | 5×3.4 ×2.1 |
| Peso de la máquina (kg) | 5290 | 5350 | 5600 | 6500 | 9000 | 9450 |
Aplicaciones
Procesos donde suele encajar
- Piezas de carrocería y refuerzos
- Soportes estructurales
- Acero HSLA y materiales de mayor límite elástico
- Estampado automotriz
También puede buscarlo como
NCHL-GC, alimentador para acero alta resistencia, 3 en 1 acero AHSS, servo straightener feeder 0.3 4.5 mm
Precio por configuración
Precio y cotización de este equipo
HENLI no publica un precio fijo para 3 en 1 NCHL-GC porque la configuración cambia según material, bobina, prensa, troquel, opciones, voltaje, embalaje y país de destino. Para comparar ofertas, primero hay que comparar la misma configuración técnica.
Rango de máquina
El ancho, espesor, peso de bobina, velocidad, paso y tipo de material pueden cambiar estructura, motor, control y accesorios.
Opciones necesarias

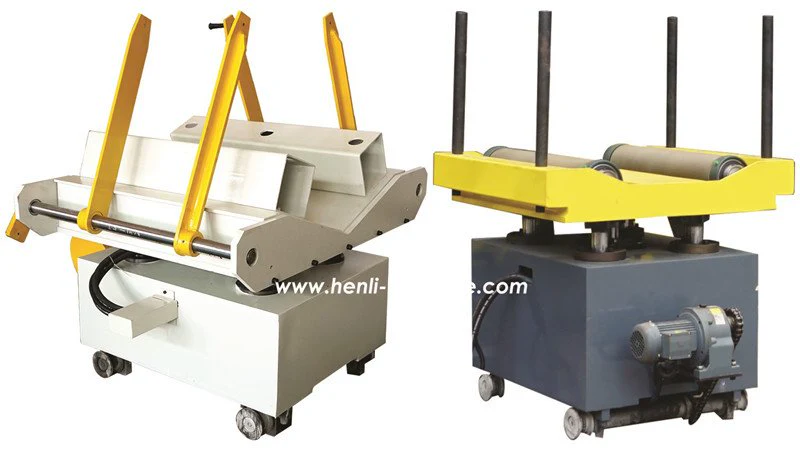

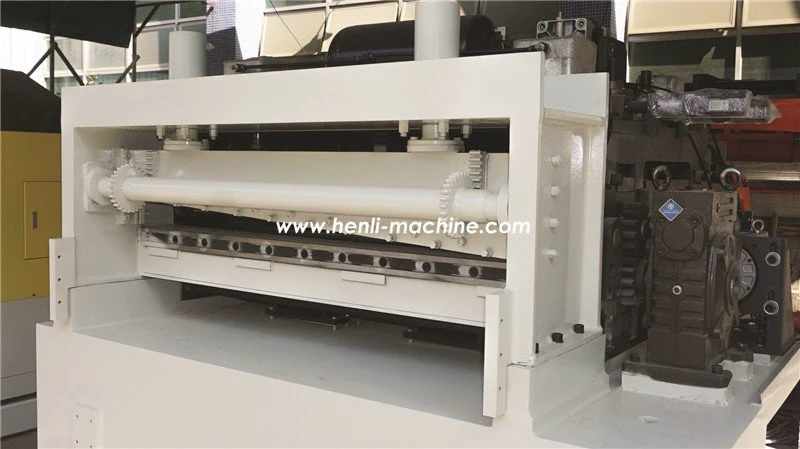

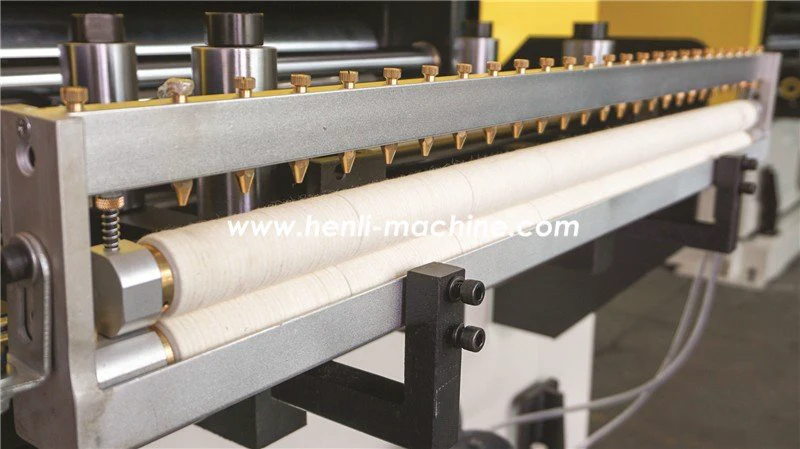

Carro de bobina, brazo presor, cabezal abrible, lubricación, cizalla, cortador de chatarra, sensores o protección superficial se agregan solo cuando el proceso lo necesita.

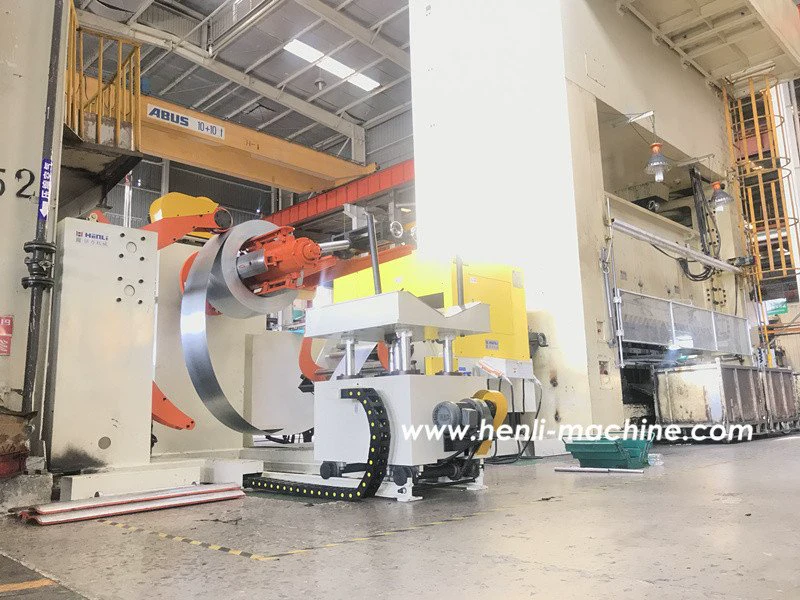

Integración de línea
La altura de alimentación, señal de prensa, espacio de instalación, dirección de entrada, espacio de mantenimiento y equipo anterior o posterior influyen en la propuesta.
Oferta comparable
Envíe por WhatsApp material, espesor, ancho, bobina, prensa, paso, SPM, fotos de pieza y espacio. Con esos datos se cotiza una configuración concreta.
FAQ
Preguntas frecuentes
¿Qué datos necesita HENLI para seleccionar un NCHL-GC?
Envíe material, espesor, ancho, peso e ID/OD de bobina o carrete, velocidad, proceso anterior y posterior, voltaje, espacio disponible y fotos o planos de la aplicación.
¿Las capacidades publicadas aplican a cualquier material?
No. El ancho y espesor admisibles cambian con la resistencia, dureza, forma, superficie y condición de entrada. La selección final se confirma con los datos reales.
¿Se puede integrar con una máquina existente?
Sí, después de revisar altura, dirección de trabajo, señales, velocidad, control de lazo o tensión, protecciones y espacio de instalación.
¿Por qué no hay un precio único?
Porque el modelo, capacidad, controles, accesorios, tensión eléctrica, embalaje y destino cambian el alcance. HENLI cotiza tras validar la configuración técnica.
