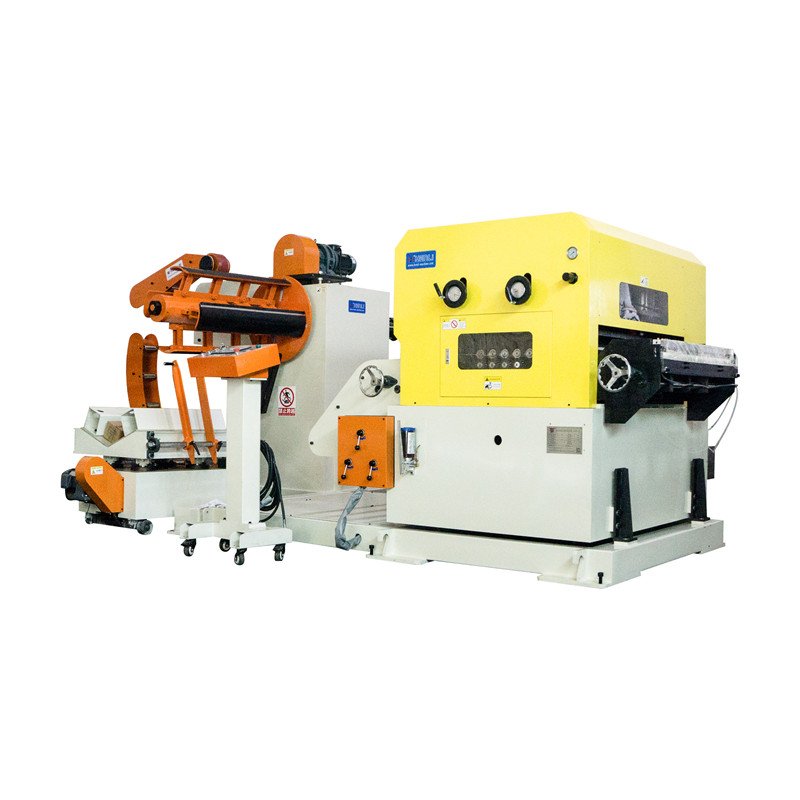

Alimentador 3 en 1 NCHL-D para lámina gruesa

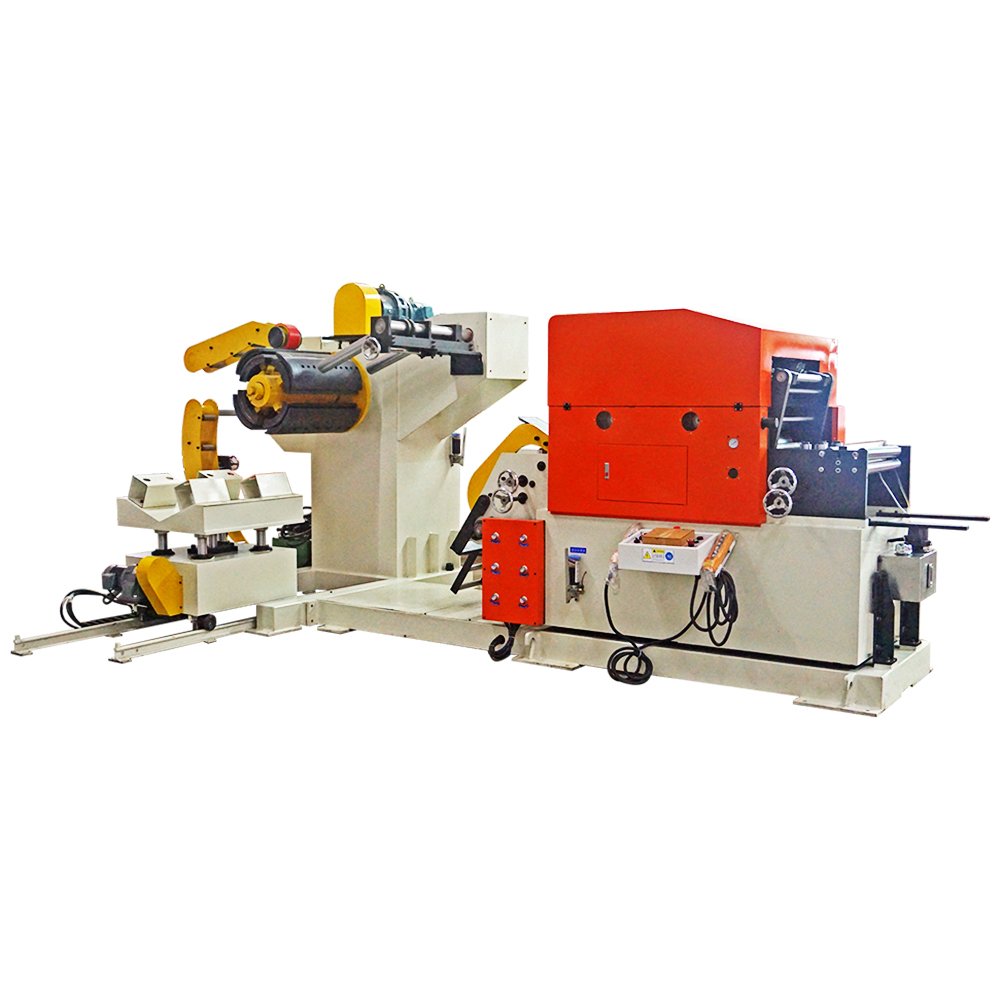

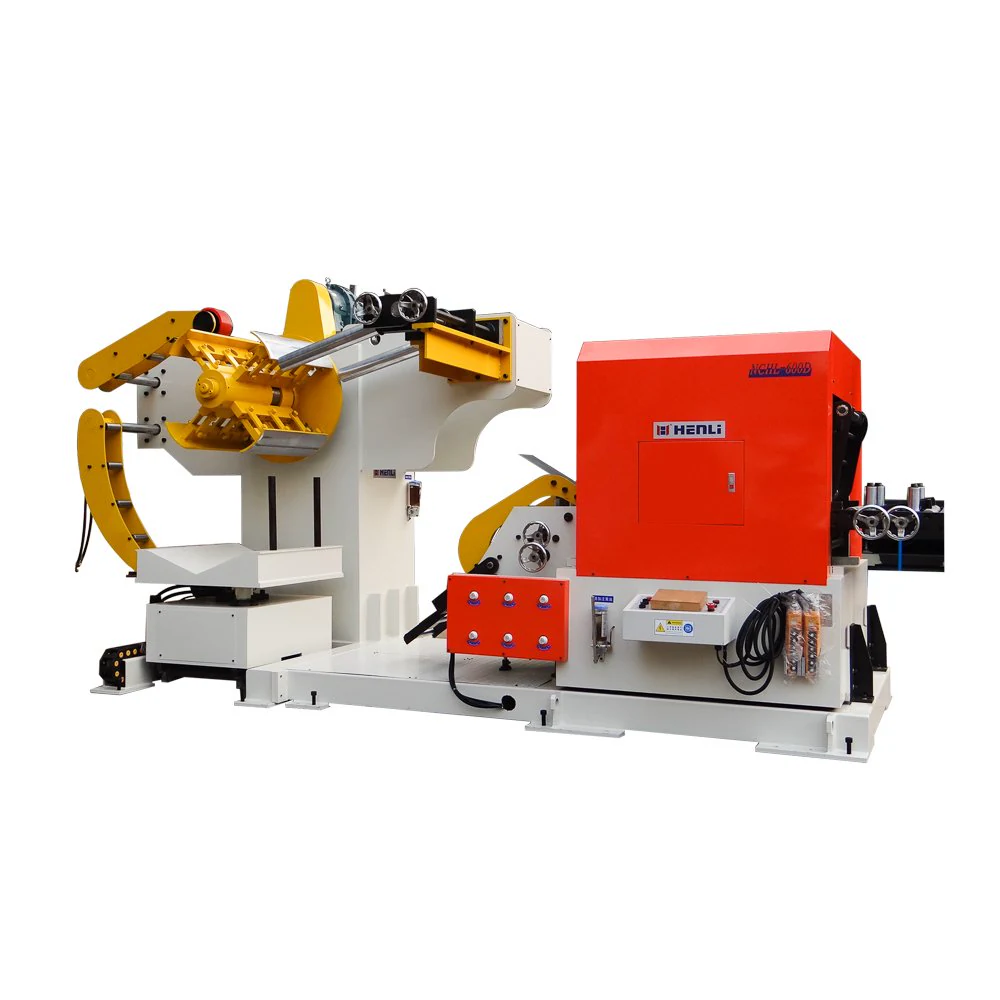

El NCHL-D es la ruta compacta de mayor fuerza para bobinas gruesas, con desbobinador hidráulico, enderezado y alimentación servo dentro de una sola celda.
Unidades de ingeniería
Uso recomendado
Cuándo conviene este equipo
Para piezas estructurales, soportes, herrajes pesados y estampado donde NCHL-B o NCHL-C no ofrecen suficiente capacidad de enderezado.
- Bastidor y tren de rodillos orientados a mayor fuerza de retorno.
- Rodillos de avance y enderezado con acabado cromado duro.
- Brazo presor, apoyo de entrada y dispositivo para aplanar la punta de bobina.
- Altura de alimentación ajustada al proyecto de prensa.
Encaje técnico
Cuándo usarlo y cuándo revisar otra opción
Encaja bien cuando
- Material grueso con memoria de bobina elevada.
- Bobinas pesadas que necesitan expansión hidráulica y apoyo de carga.
- Líneas compactas con prensa de alto tonelaje.
Revise otra configuración si
- Tira fina o sensible donde conviene NCHL-B/C o nivelación de precisión.
- Acero de alta resistencia sin comprobar límite espesor × ancho.
- Proyectos que no han confirmado la apertura y altura de la prensa.
Datos de selección
Parámetros y puntos de revisión
Rango de aplicación1.0-8.0 mm; confirmar tabla espesor × ancho
Ancho de familiaHasta 1600 mm según modelo
Peso de bobinaHasta 10000 kg según modelo
Velocidad publicadaHasta 16 m/min
ExpansiónHidráulica
Control de lazoSensor y control del equipo integrado
Modelos y parámetros
Tabla técnica para preselección
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Unidades de parámetros
Modelos NCHL-D
| Modelos | Ancho disponible | Peso máximo publicado | Dato crítico |
|---|---|---|---|
| NCHL-400D a 800D | 400-800 mm | 5000-8000 kg | Espesor × ancho y resistencia |
| NCHL-1000D / 1300D | 1000-1300 mm | Hasta 10000 kg | Carga, apoyo y potencia |
| NCHL-1600D | Hasta 1600 mm | Hasta 10000 kg | Layout, transporte y prensa |
Configuración
Opciones que cambian la selección
Capacidad real
El dato nominal no sustituye la tabla espesor × ancho; envíe resistencia y ancho efectivo.

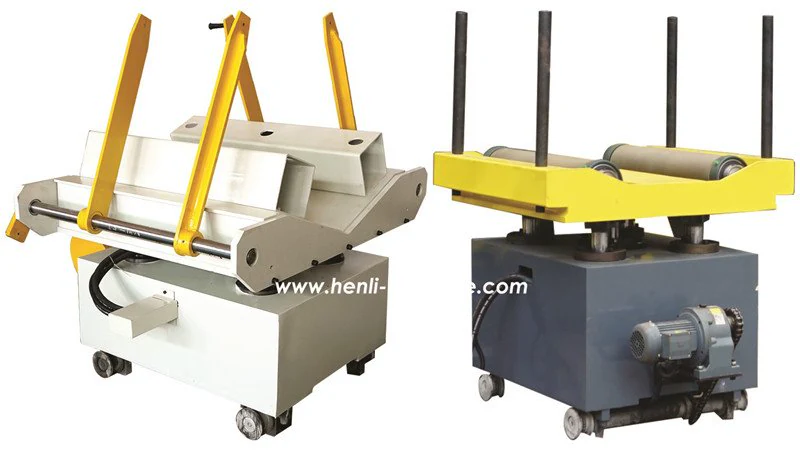

Carga de bobina

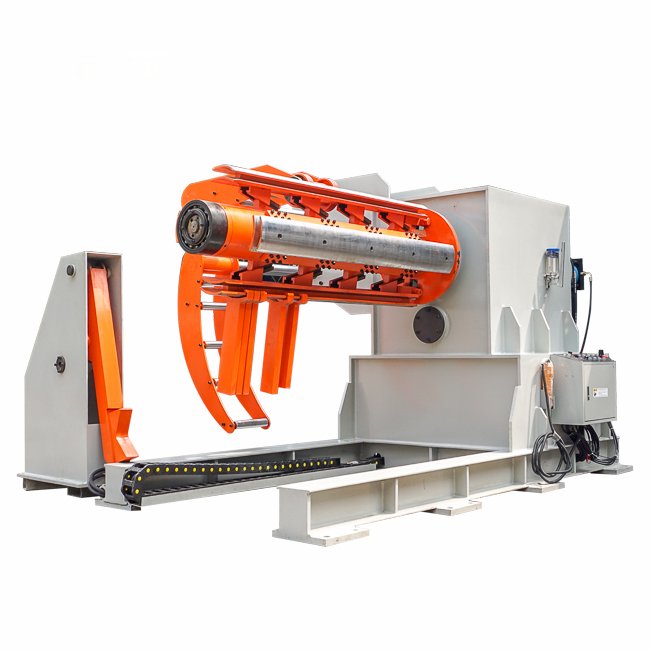

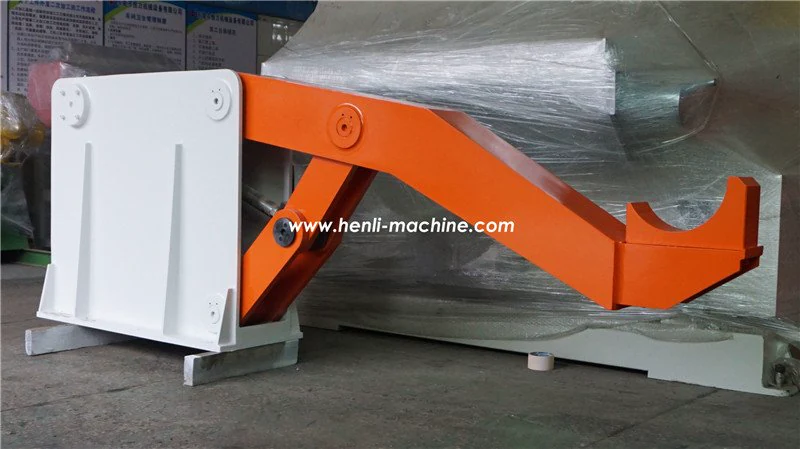

Para bobina pesada se revisan carro, brazo presor, soporte exterior y dirección de carga.

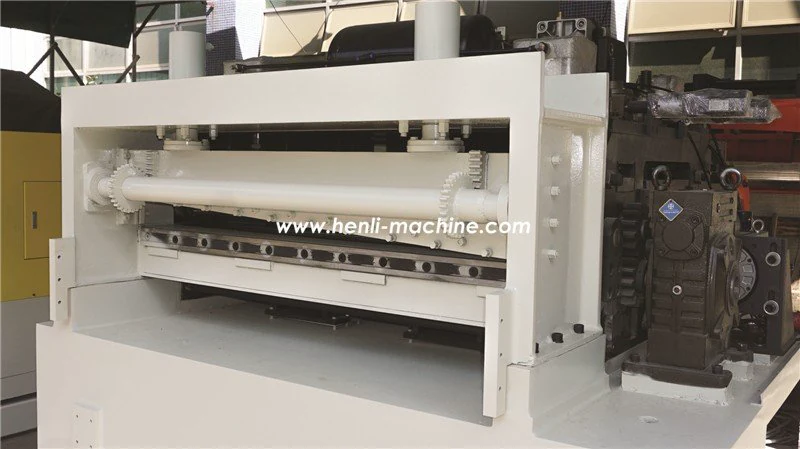

Entrada de punta
El aplanador de punta y la cizalla ayudan a preparar material grueso antes del cabezal.
Archivo visual del producto
Todas las vistas técnicas disponibles
Se han localizado y organizado 16 imágenes de las fichas técnicas originales de HENLI. Las vistas se agrupan por función para relacionar cada imagen con la decisión de compra.
Vista general
5vistas
Equipo y configuración
1vista
Detalle técnico del producto
1vista
Opciones disponibles
6vistas
Galería y detalles
2vistas
Aplicaciones
1vista
Parámetros originales completos
Tablas técnicas de la ficha HENLI
Se mantienen todos los valores publicados. La selección final debe comprobar la combinación real de material, espesor, ancho, resistencia y bobina.
3 en 1 NCHL-D · Tabla técnica original 1
| Modelo | NCHL- 400D | NCHL- 500D | NCHL- 600D | NCHL- 800D | NCHL- 1000D | NCHL- 1300D | NCHL- 1600D |
|---|---|---|---|---|---|---|---|
| Ancho del material (mm) | 50-400 | 50-500 | 50-600 | 50-800 | 50-1000 | 50-1300 | 50-1600 |
| Espesor del material (mm) | 0.8-6.0 | ||||||
| Peso máximo de bobina (kg) | 5000 | 6000 | 8000 | 10000 | |||
| Diámetro interior de bobina (mm) | 450-530 | 480-530 | |||||
| Diámetro exterior de bobina (mm) | 1500 | ||||||
| Velocidad máxima (m/min) | 16 | ||||||
| Precisión de alimentación | +/- 0.1/100mm | ||||||
| Rodillos de trabajo | Up 3/ Down 4 | ||||||
| Altura de alimentación | Accoring to customers’ Requirements | ||||||
| Alimentación eléctrica | 3-Phrase 380V | ||||||
| Alimentación eléctrica | 5 (Kg/cm2) | ||||||
| Expansión del mandril | Hydraulic Expansion | ||||||
| Servomotor (kW) | 4.4 | 5.5 | 7.5 | 11 | |||
| Motor del desbobinador (kW) | 3 | 4 | |||||
| Dimensiones de la máquina (m) | 5×2.5 ×2.1 | 5×2.6 ×2.1 | 5×2.7 ×2.1 | 5×2.9 ×2.1 | 5×3.1 ×2.1 | 5×3.4 ×2.1 | 5×3.7 ×2.1 |
| Peso de la máquina (kg) | 5290 | 5350 | 5600 | 6500 | 9000 | 9450 | 13000 |

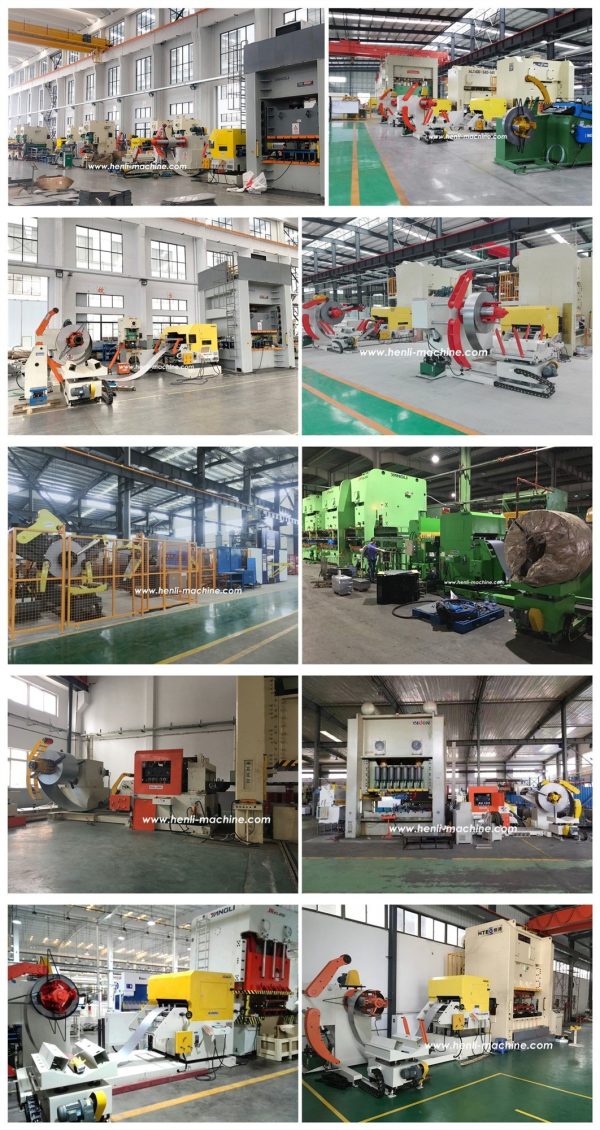

Aplicaciones
Procesos donde suele encajar
- Componentes estructurales estampados
- Soportes y herrajes pesados
- Autopartes de mayor espesor
- Lámina decapada, laminada en caliente o inoxidable
También puede buscarlo como
alimentador NCHL-D, alimentador 3 en 1 lámina gruesa, desbobinador enderezador servo 8 mm, línea compacta para prensa pesada
Precio por configuración
Precio y cotización de este equipo
HENLI no publica un precio fijo para 3 en 1 NCHL-D porque la configuración cambia según material, bobina, prensa, troquel, opciones, voltaje, embalaje y país de destino. Para comparar ofertas, primero hay que comparar la misma configuración técnica.
Rango de máquina
El ancho, espesor, peso de bobina, velocidad, paso y tipo de material pueden cambiar estructura, motor, control y accesorios.
Opciones necesarias

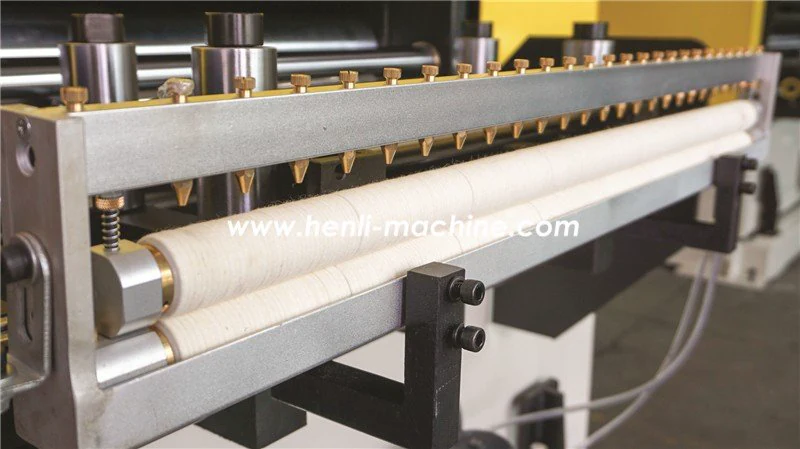

Carro de bobina, brazo presor, cabezal abrible, lubricación, cizalla, cortador de chatarra, sensores o protección superficial se agregan solo cuando el proceso lo necesita.
Integración de línea

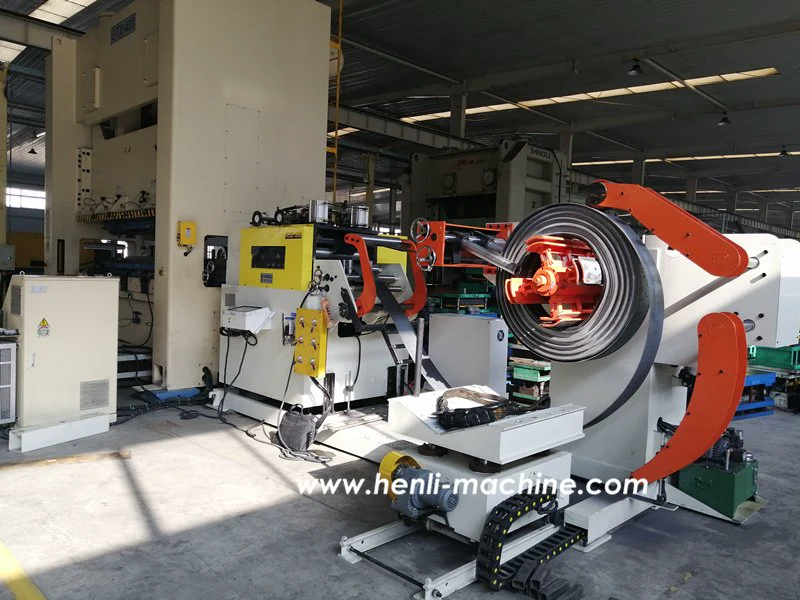

La altura de alimentación, señal de prensa, espacio de instalación, dirección de entrada, espacio de mantenimiento y equipo anterior o posterior influyen en la propuesta.
Oferta comparable
Envíe por WhatsApp material, espesor, ancho, bobina, prensa, paso, SPM, fotos de pieza y espacio. Con esos datos se cotiza una configuración concreta.
FAQ
Preguntas frecuentes
¿Qué datos necesita HENLI para seleccionar un NCHL-D?
Envíe material, espesor, ancho, peso e ID/OD de bobina o carrete, velocidad, proceso anterior y posterior, voltaje, espacio disponible y fotos o planos de la aplicación.
¿Las capacidades publicadas aplican a cualquier material?
No. El ancho y espesor admisibles cambian con la resistencia, dureza, forma, superficie y condición de entrada. La selección final se confirma con los datos reales.
¿Se puede integrar con una máquina existente?
Sí, después de revisar altura, dirección de trabajo, señales, velocidad, control de lazo o tensión, protecciones y espacio de instalación.
¿Por qué no hay un precio único?
Porque el modelo, capacidad, controles, accesorios, tensión eléctrica, embalaje y destino cambian el alcance. HENLI cotiza tras validar la configuración técnica.
Productos relacionados
Otros equipos de la misma línea
Alimentadores 3 en 1

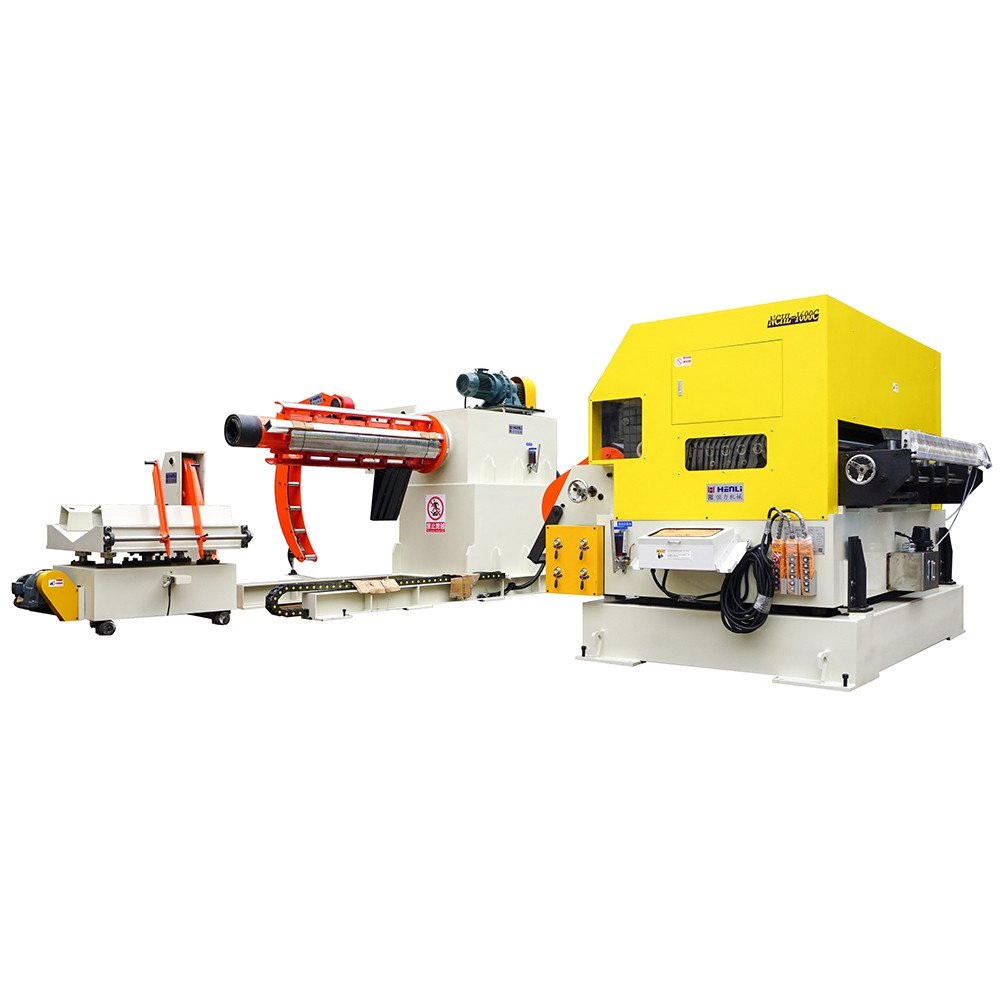

Alimentador 3 en 1 NCHL-C
La serie NCHL-C reúne desbobinado, enderezado y alimentación servo en una sola máquina para bobinas de espesor medio que requieren carga segura, planitud estable y avance preciso hacia la prensa.
Ver detalles
Alimentadores 3 en 1

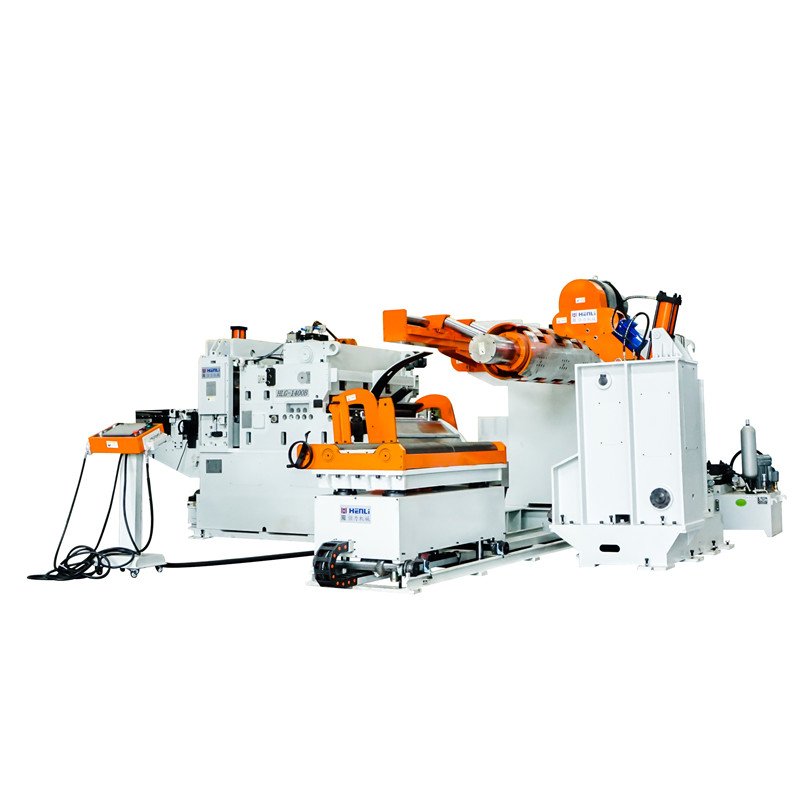

Alimentador 3 en 1 NCHL-GD
