Alimentador servo de alta velocidad GCD para prensa
El GCD es un alimentador servo compacto para prensas de alta velocidad cuando el NC servo general ya no resuelve bien la ventana de alimentación.
Unidades de ingeniería
Uso recomendado
Cuándo conviene este equipo
Para estampado rápido de tira delgada o mediana donde importan paso programable, liberación mecánica, sincronización con prensa y estabilidad de material.
- Se orienta a prensa rápida, no a alimentación general de baja exigencia.
- Mantiene paso programable por servo y estructura compacta.
- La liberación mecánica ayuda cuando la sincronización de prensa es crítica.
- Funciona como módulo dentro de una línea con desbobinado y nivelado previos.
Servo de alta velocidad
GCD reduce el tiempo de avance cuando un NC convencional queda sin margen

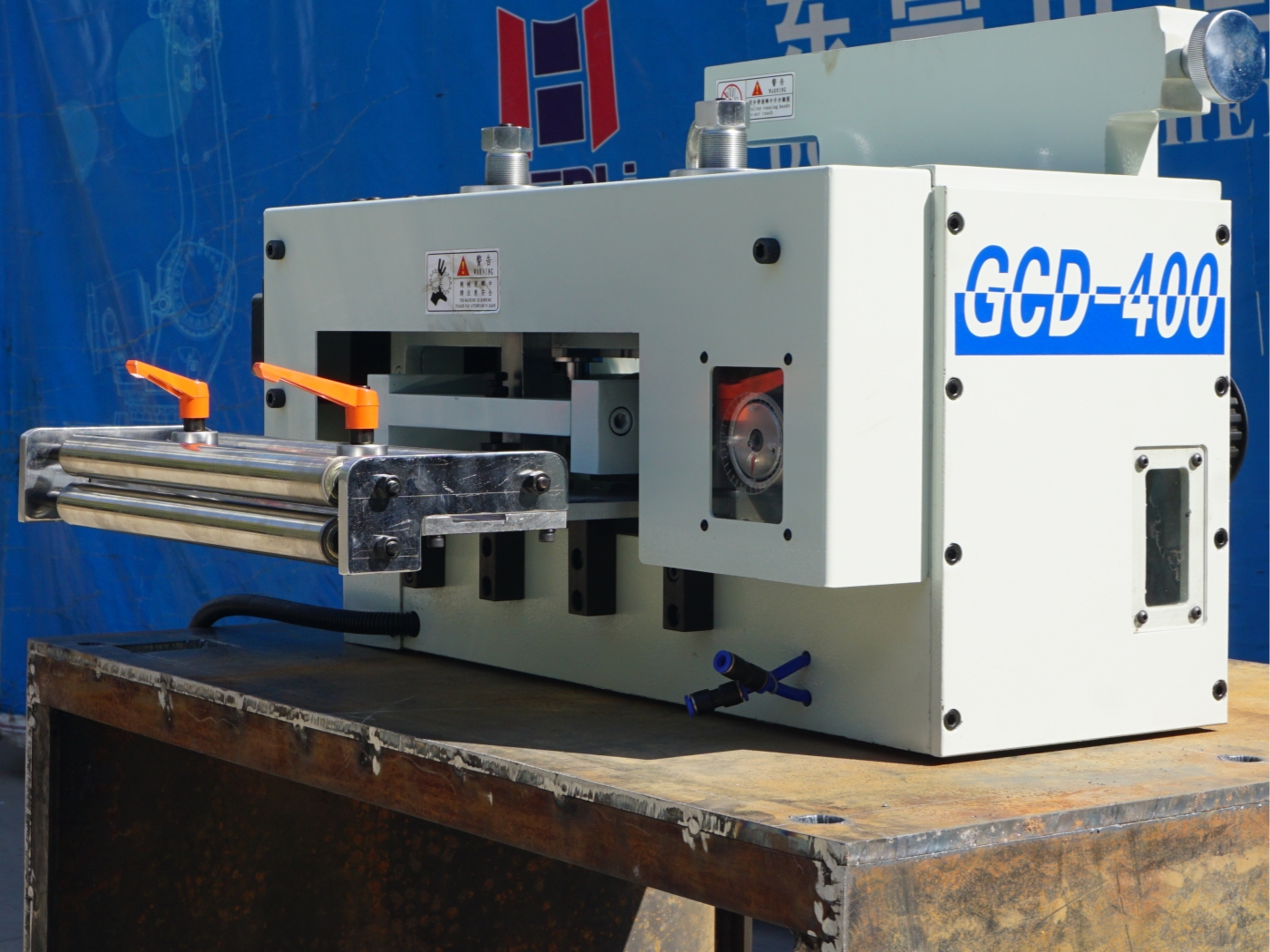

La máquina compacta concentra rodillos de alimentación, servo y ajustes de guiado para ciclos rápidos. La selección parte del paso y del ángulo útil de la prensa, no de una cifra aislada de SPM.
- Confirmar paso real
- Confirmar SPM y ángulo de alimentación
- Revisar liberación de piloto
Encaje técnico
Cuándo usarlo y cuándo revisar otra opción
Encaja bien cuando
- Prensas de alta velocidad donde la ventana de alimentación es más exigente que en una prensa general.
- Producción que requiere paso servo programable, pero todavía no necesita arquitectura GCH de doble servo.
- Líneas con desbobinador, lazo, enderezadora o niveladora antes de una prensa rápida.
Revise otra configuración si
- Trabajos generales de prensa lenta o media donde un NC alimentador servo estándar ya es suficiente.
- Laminación de motor con prensa de cama ancha, paso largo o control de alimentación y tracción; revise GCH doble servo.
- Producción fija ultra corta donde engranajes, pinza o alimentador de rodillos pueden ser más directos.
Entrada de tira

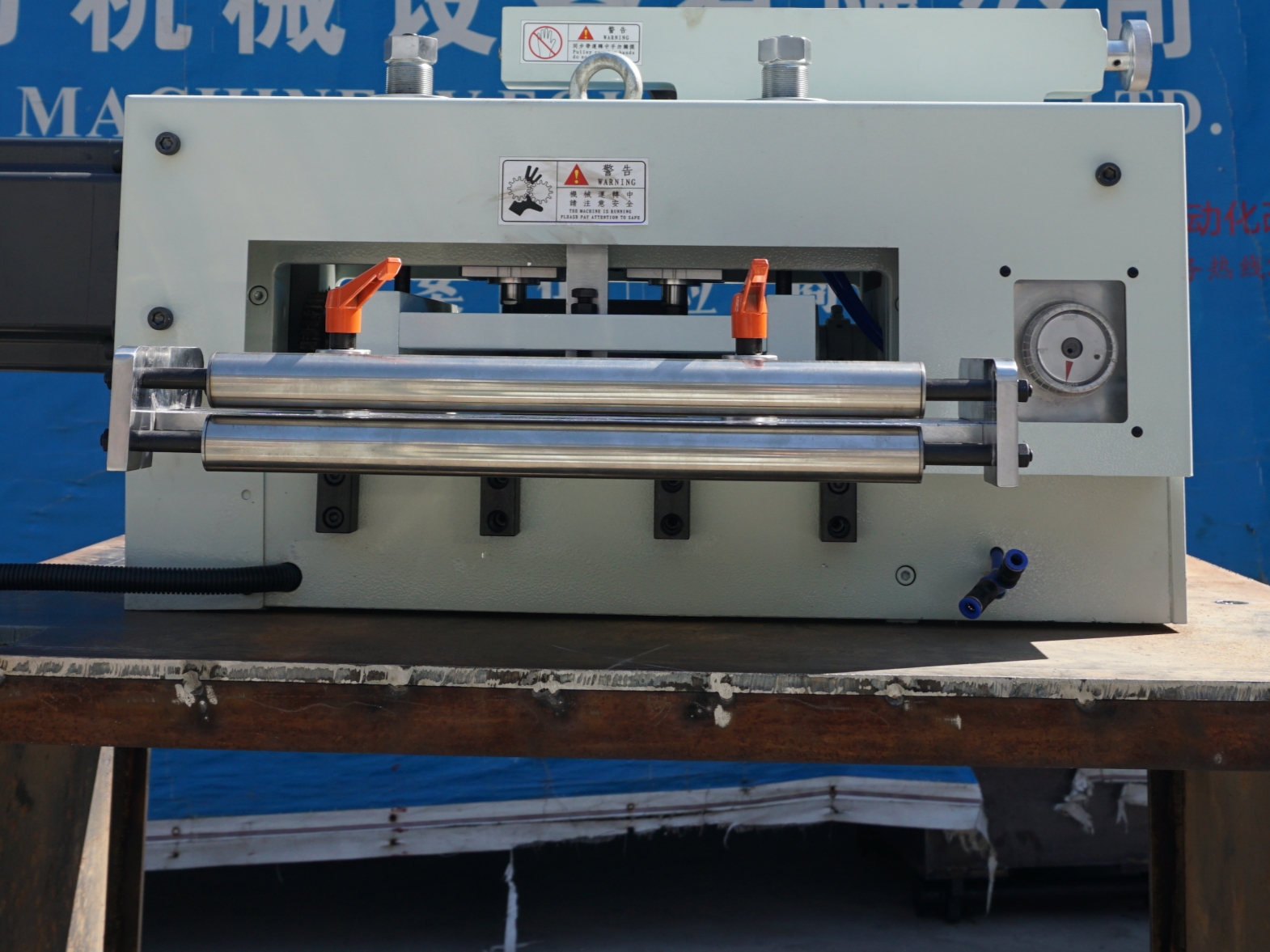

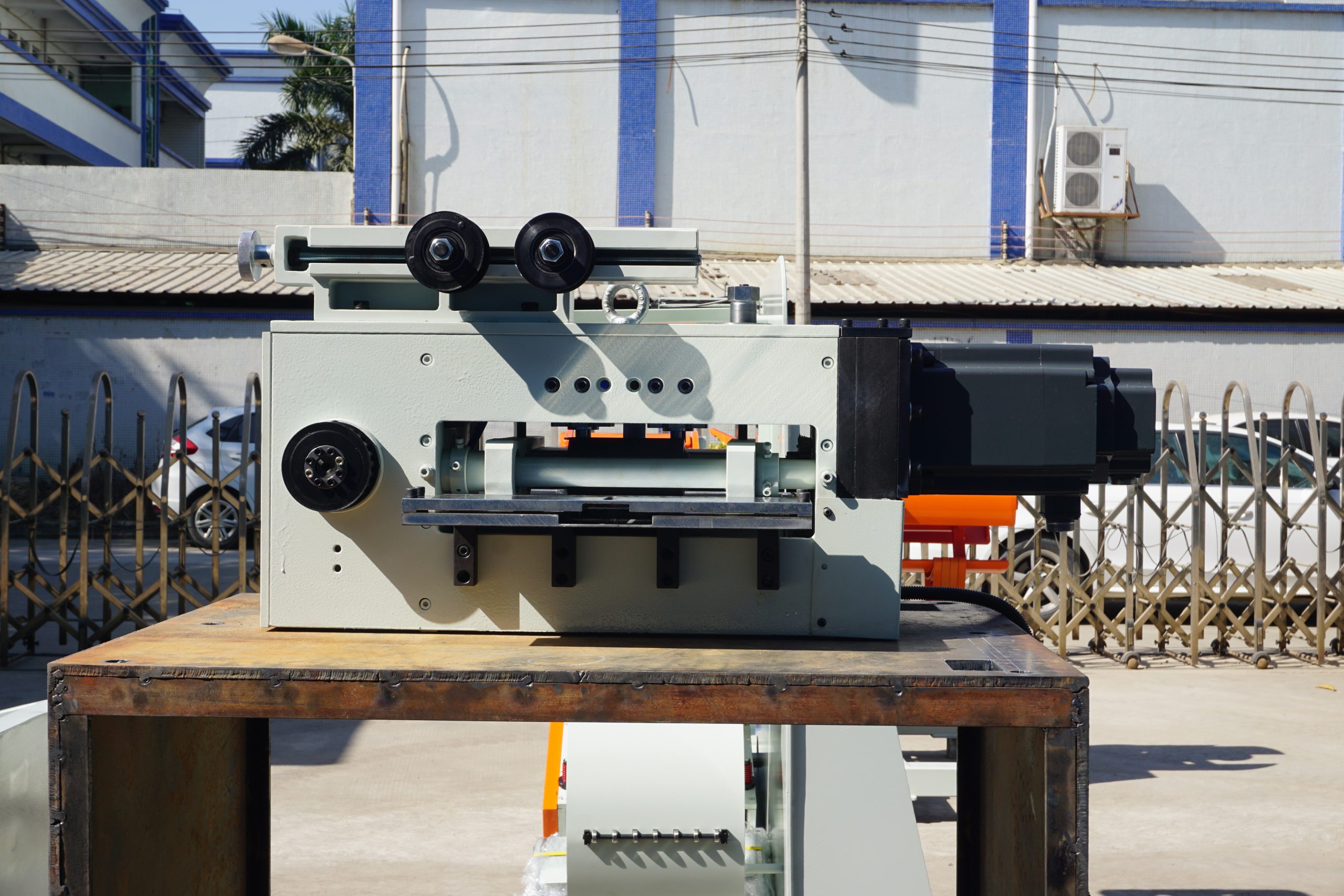

El guiado y la presión de rodillos deben sujetar sin marcar ni desviar
La vista frontal permite revisar el ancho útil, las guías laterales y el contacto de rodillos. En tira sensible, el ajuste debe equilibrar tracción, liberación y protección superficial.
- Alinear con el centro del troquel
- Evitar presión excesiva
- Confirmar acabado de la tira
Descripción técnica
Qué resuelve dentro de la línea
El GCD no es simplemente un alimentador NC con otro nombre. Su valor está en trabajar dentro de una ventana de prensa rápida, donde el tiempo disponible para alimentar, liberar y volver a sujetar la tira es más corto.
Para decidir si conviene, HENLI revisa material, espesor, ancho, paso de alimentación, SPM, modelo de prensa, ángulo de liberación, troquel y espacio de línea. Si el problema real no es velocidad, un NC servo estándar puede ser suficiente.
Flujo de trabajo
- Lazo y nivelado previoLa tira debe llegar estable desde desbobinador, lazo y enderezadora o niveladora.
- Rodillos servoLos rodillos avanzan el paso programado y mantienen repetibilidad durante la ventana de alimentación.
- Liberación rápidaLa liberación mecánica ayuda a coordinar el material con pilotos y movimiento de prensa.
- Prensa rápidaEl alimentador trabaja como módulo de precisión antes de que el material entre al troquel.
Integración de línea

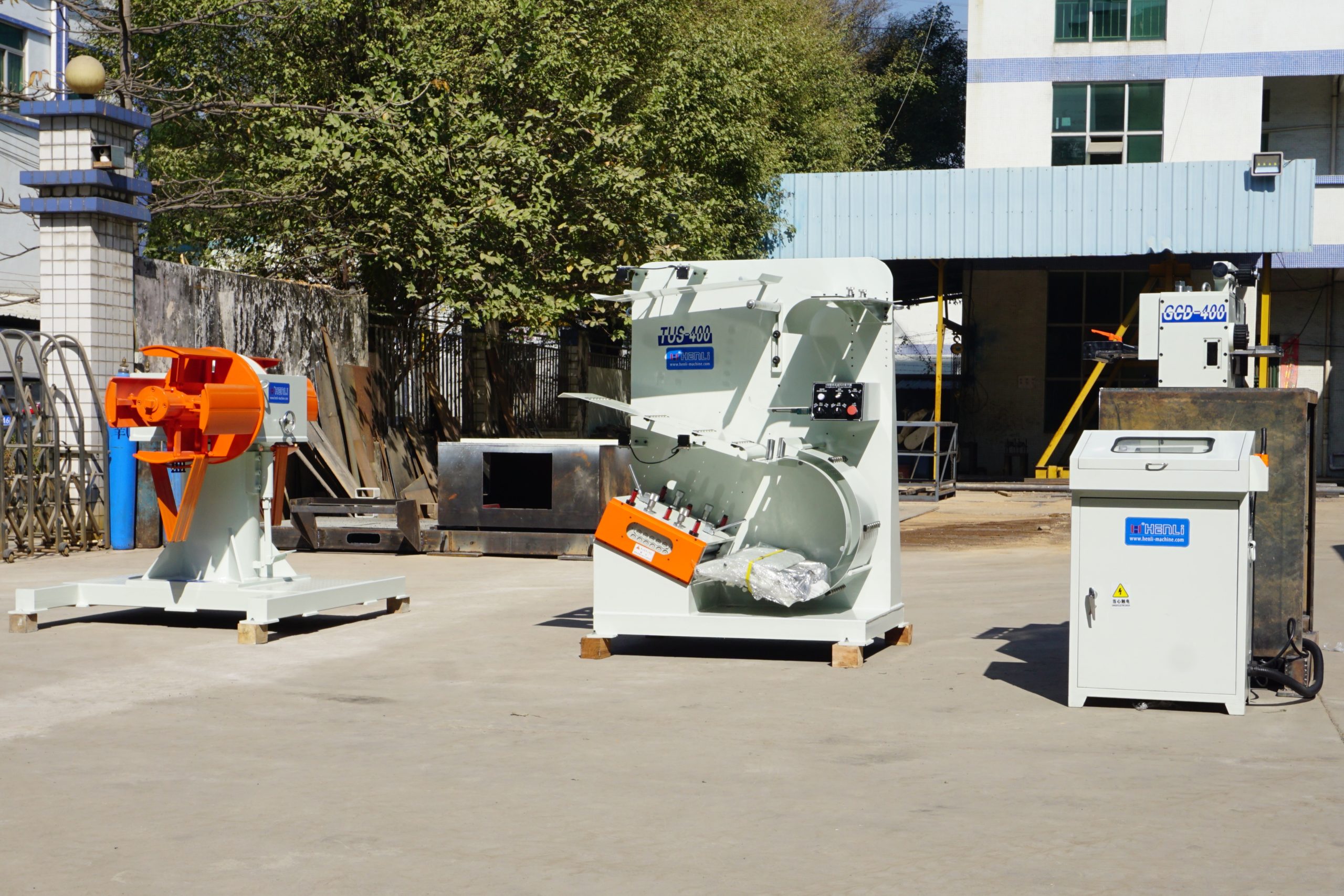

La velocidad del GCD exige una reserva de material estable antes de la prensa

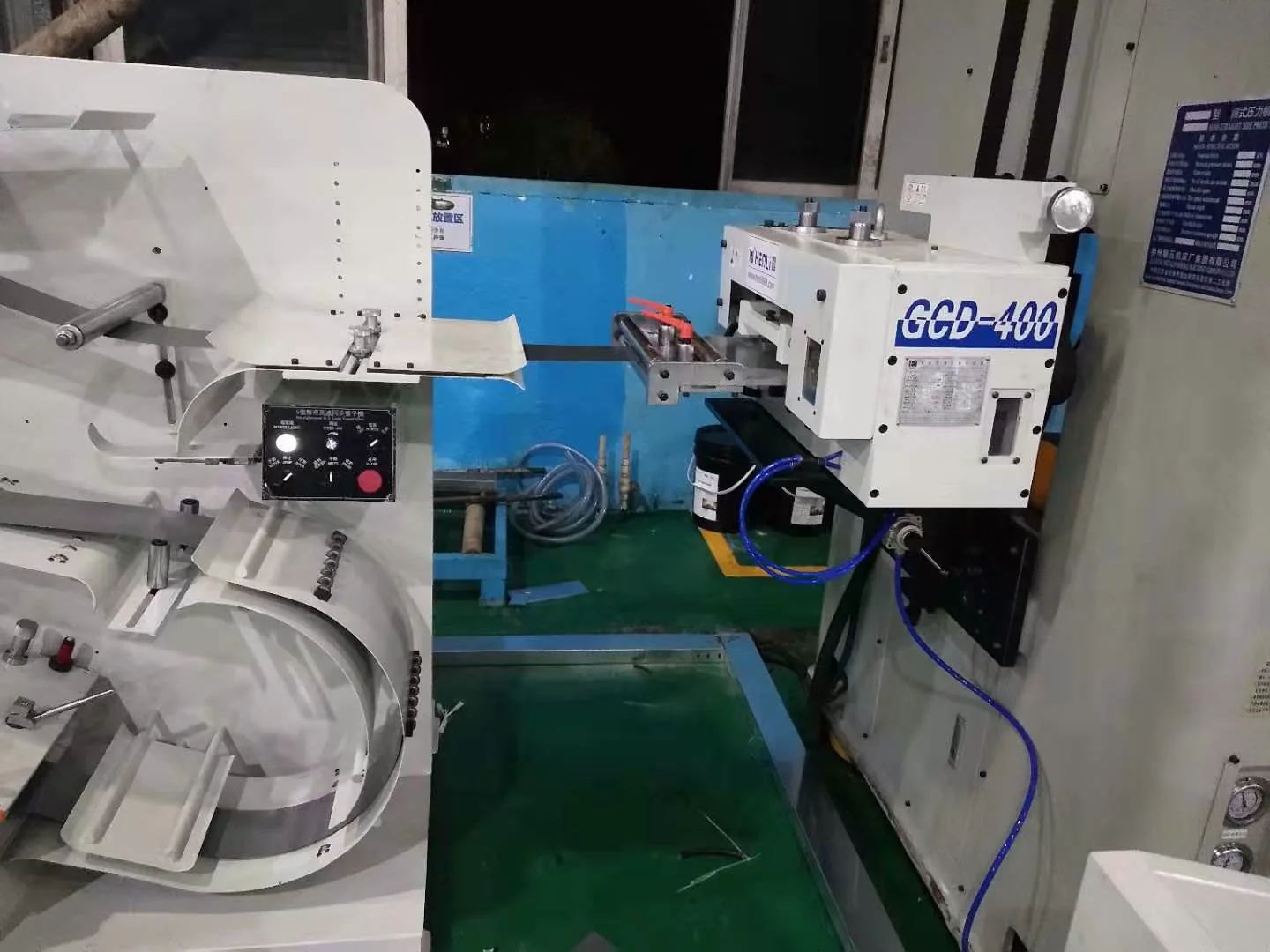

La instalación con enderezadora y control de lazo muestra que el alimentador no puede compensar tirones de bobina ni planitud deficiente. Sensores, distancia de lazo y respuesta de la máquina anterior deben sostener el ciclo rápido.
- Dimensionar lazo y sensores
- Evitar tensión directa de bobina
- Coordinar arranque y paro

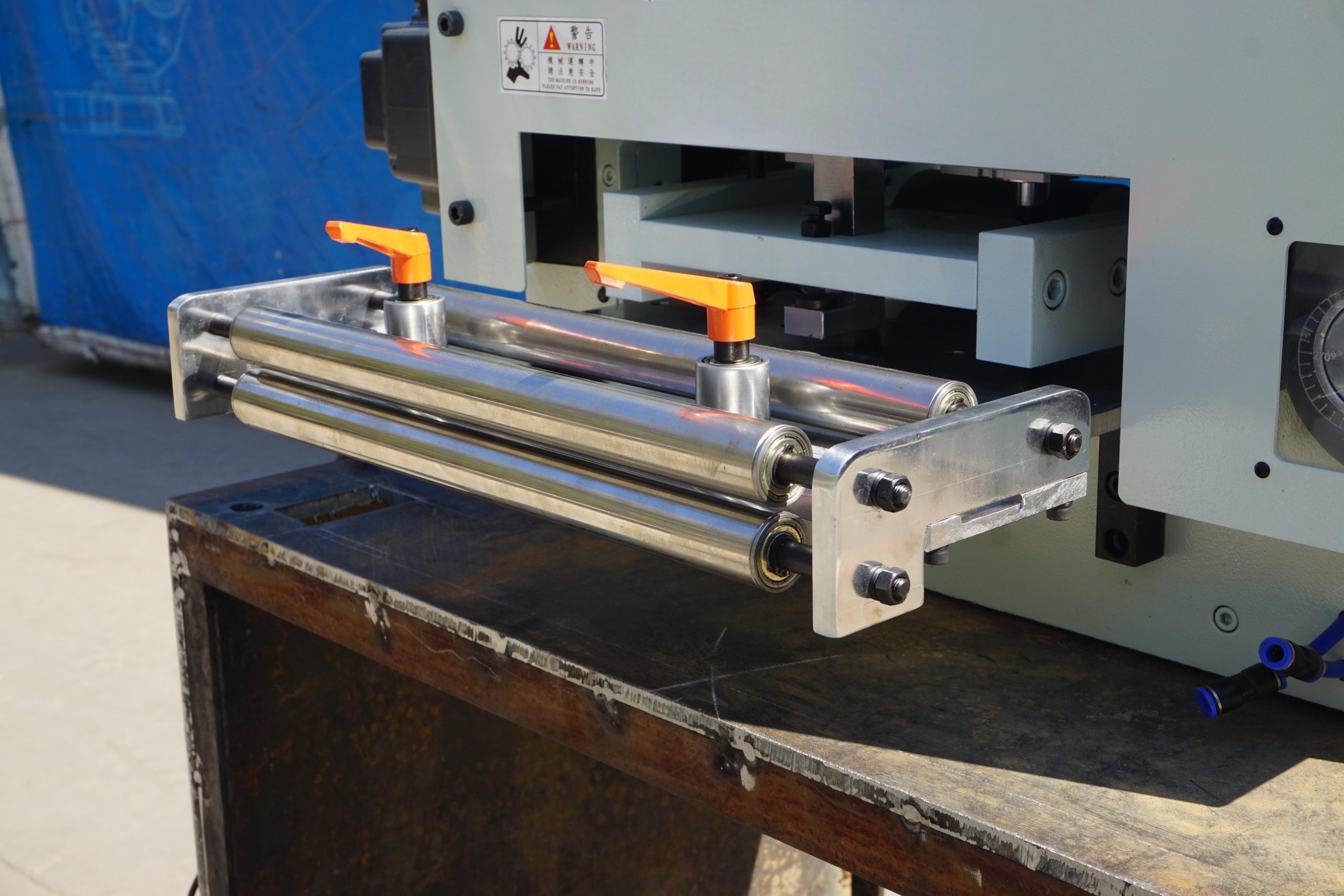

Rodillos de precisión

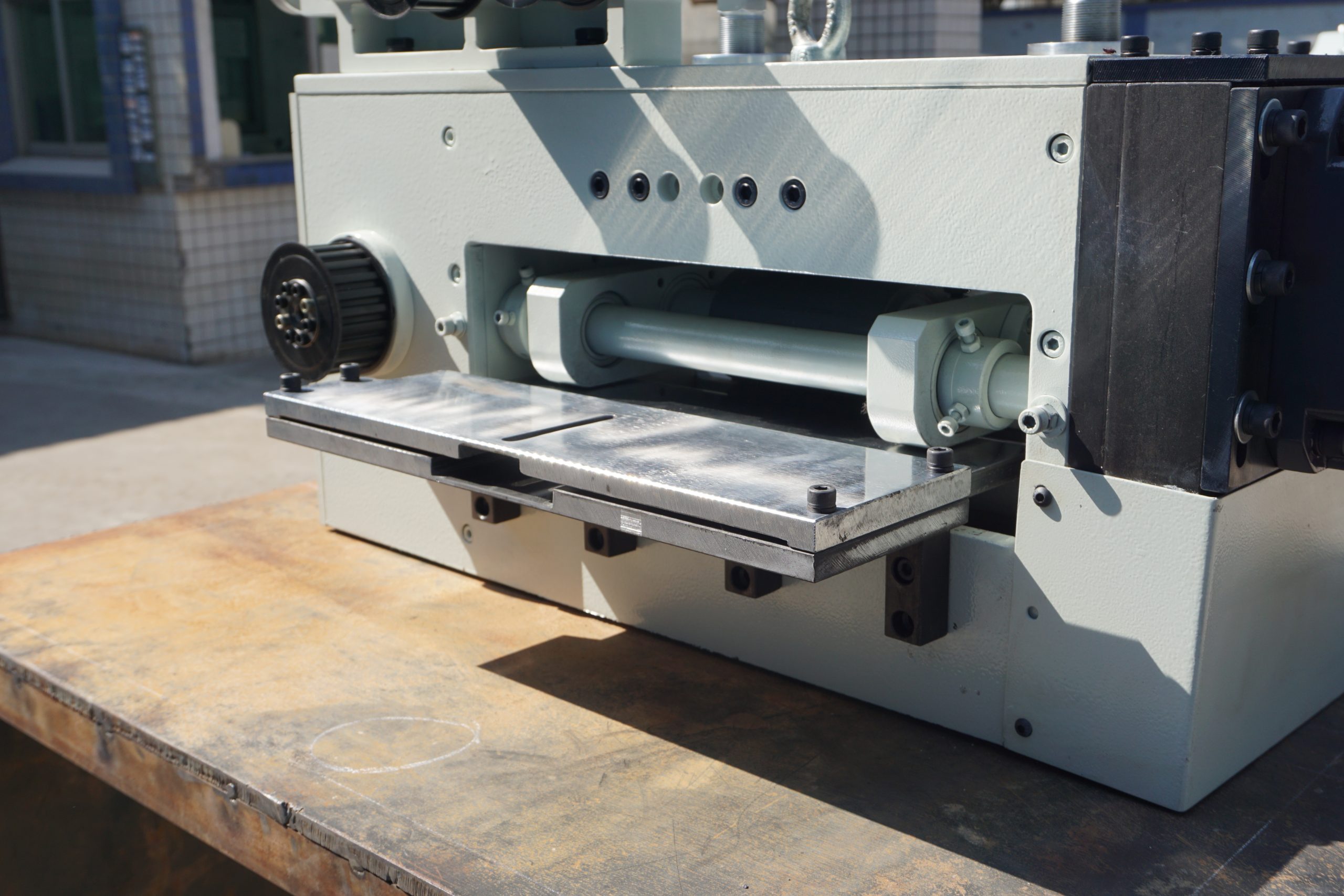

El contacto de alimentación debe repetirse sin deslizamiento entre golpes
Este detalle permite revisar acabado, paralelismo y zona efectiva de contacto. El mantenimiento y la limpieza son críticos cuando polvo, aceite o rebaba pueden cambiar la tracción a alta velocidad.
- Limpiar rodillos por lote
- Verificar paralelismo
- Registrar presión de trabajo
Selección
Cómo decidir si este modelo encaja
La decisión correcta depende del material, la prensa, el troquel, la velocidad real y el problema de producción. Estos puntos ayudan a evitar una compra por nombre de máquina.
Use GCD para alta velocidad general
Si necesita control servo del paso en prensa rápida pero no una arquitectura de alimentación y tracción, GCD es el punto lógico.
No lo confunda con NC general
El NC servo cubre más máquinas; GCD se enfoca en alta velocidad alimentación de prensa.
Revise ángulo de liberación
La liberación y el retorno deben entrar en el tiempo real de la prensa y del troquel.
Compare con GCH
Si la aplicación es laminación de motor, prensa de cama ancha o alimentación y tracción, GCH puede ser más adecuado.
Accionamiento servo
La potencia y la relación de transmisión se seleccionan con masa, paso y aceleración

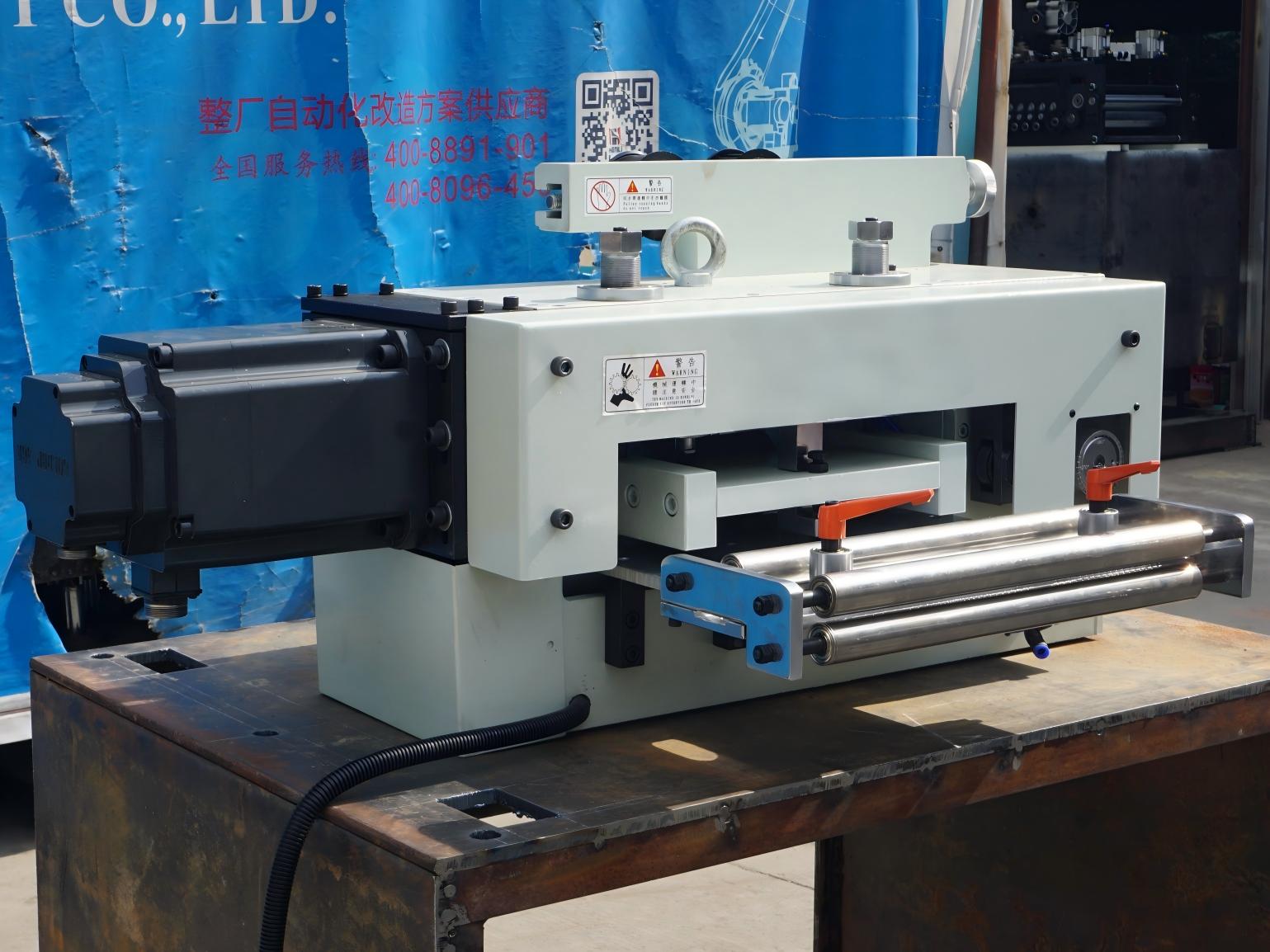

La vista lateral del accionamiento ayuda a revisar acceso al servo, transmisión y mantenimiento. Un paso largo a SPM alto exige más aceleración que un paso corto, aunque ambos usen el mismo ancho de material.
- Cruzar paso con SPM
- Confirmar masa de tira
- Reservar acceso de mantenimiento
Configuración de estación
La familia se integra con mesas, soportes y alturas diferentes según la prensa

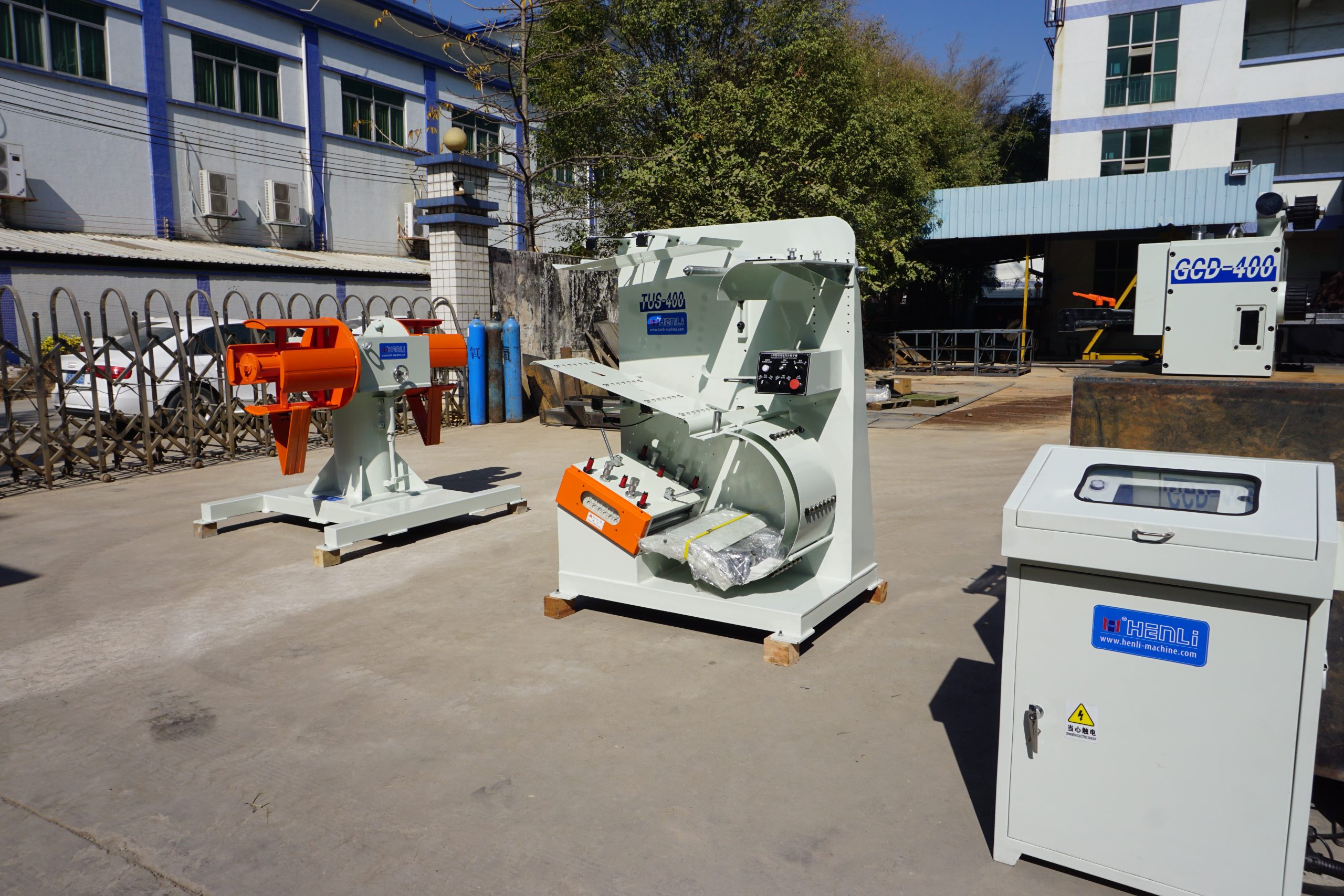

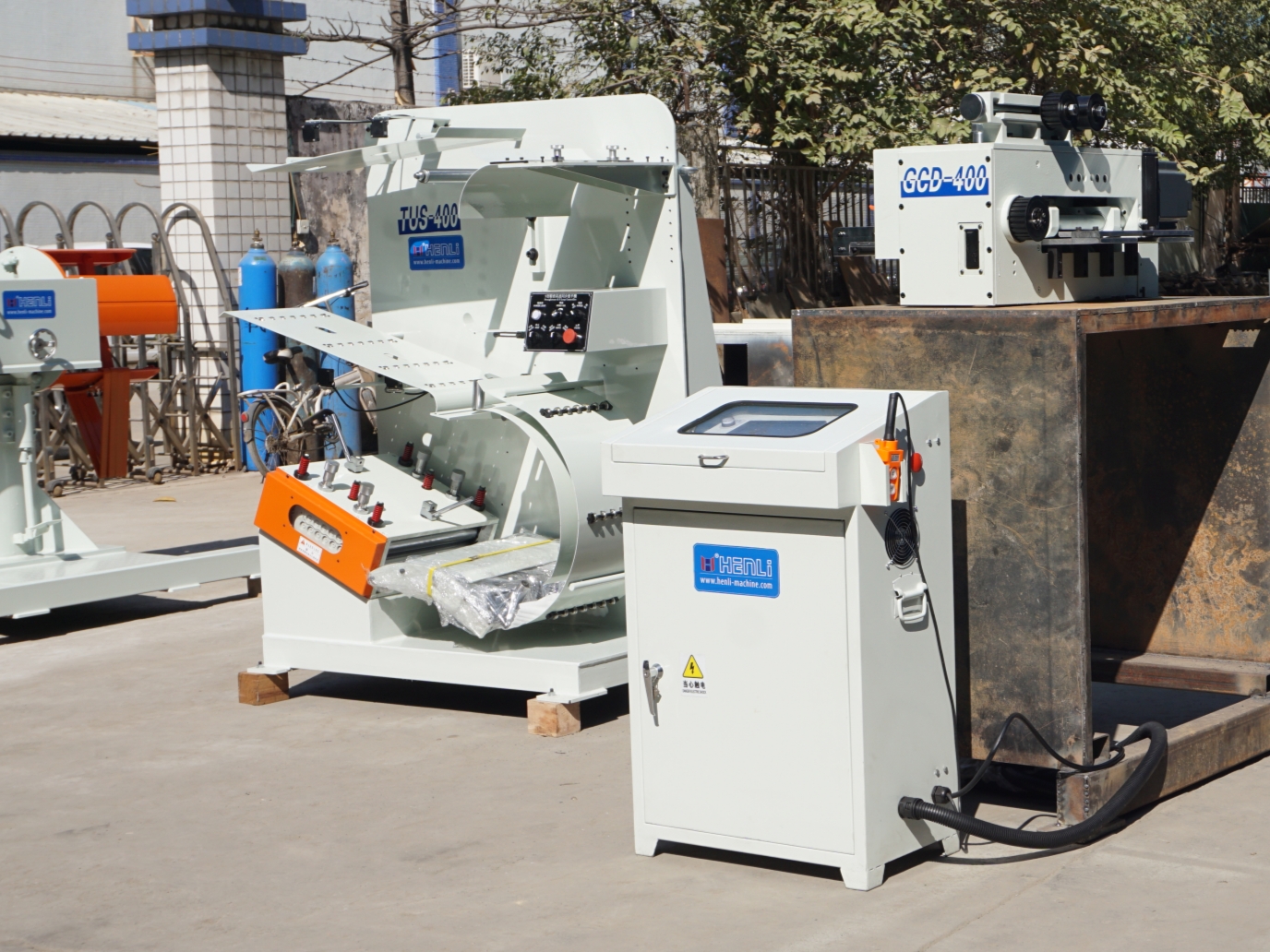

El conjunto de equipos reales evidencia que la cotización debe fijar altura de línea, base, dirección de trabajo y espacio de liberación. No basta con pedir un modelo por ancho nominal.
- Definir altura de alimentación
- Confirmar dirección de trabajo
- Revisar base y soporte
Datos de selección
Parámetros y puntos de revisión
SerieAlimentador servo GCD de alta velocidad
Precisión ref.±0.02 mm según datos de producto
Longitud0-9999.99 mm programable
AplicaciónPrensa rápida con alimentación por rodillos servo
Mesa de apoyo
La tira necesita apoyo antes de entrar a los rodillos a la altura correcta
La mesa y los rodillos de apoyo reducen caída, torsión y entrada oblicua. Su longitud se valida con el lazo, la distancia a la máquina anterior y el comportamiento de una tira fina o ancha.
- Confirmar altura de centro
- Guiar sin frenar la tira
- Evitar cantos que marquen
Modelos y parámetros
Tabla técnica para preselección
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Unidades de parámetros
Parámetros técnicos GCD para preselección
La selección final depende de ancho, espesor, paso, SPM, ángulo de liberación del troquel, modelo de prensa y espacio de línea. No elija GCD solo por el nombre.
| Elemento | Dato técnico | Qué confirmar |
|---|---|---|
| Serie | alimentador servo GCD de alta velocidad | Si la prensa es realmente de alta velocidad |
| Principio | Alimentación por rodillos servo | paso, material y sincronización con prensa |
| Precisión ref. | ±0.02 mm | Troquel, guía piloto, material y puesta a punto |
| Velocidad ref. | Aplicación con prensa 600 RPM | SPM real, paso y sincronización del troquel |
| Longitud | 0-9999.99 mm programable | Longitud de alimentación mínima/máxima por pieza |
| Rodillos | GCr15, HRC60-62, rectificado y cromado duro | Superficie del material y presión de rodillo |
| Engranajes | 20CrMnTi, HRC58-60, DIN 6 | Carga, mantenimiento y precisión requerida |
| Cotización | Según proyecto | Material, prensa, molde, espacio de línea y opciones |
Filtro de selección para GCD
GCD debe justificarse por la ventana real de alimentación. Si el problema no es velocidad o liberación, otra familia puede ser más lógica.
| Situación | Revisión técnica | Posible alternativa |
|---|---|---|
| Prensa rápida con paso programable | Revisar GCD | Servo NC si la velocidad no es crítica |
| Paso fijo y producción larga | Comparar costo y mantenimiento | RFS o GCF |
| Laminación de motor o tira muy fina | Revisar alimentación y tracción | GCH doble servo |
| Tira estrecha con riesgo de marca | Revisar contacto de rodillo | HG de pinza o rodillo PU |
| No hay datos de ángulo de liberación | No cerrar modelo todavía | Preparar datos de prensa y troquel |
| Problema de planitud previo | Revisar línea anterior | Niveladora tipo S/U o 6-Hi según material |
Configuración
Opciones que cambian la selección
Liberación excéntrica
La estructura de liberación excéntrica ayuda a reducir retrasos frente a una liberación neumática simple en aplicaciones de prensa rápida.
Rodillos endurecidos
Los datos del producto mencionan rodillos GCr15, tratamiento HRC60-62, rectificado y cromado duro como referencia de contacto con tira.
Engranajes de precisión
La información publicada referencia engranajes 20CrMnTi, HRC58-60, DIN 6 y desviación radial de ±0.01 mm como base mecánica.
Comparación con GCH
GCD es el punto de entrada para alta velocidad general. GCH se revisa cuando la línea exige doble servo, alimentación y tracción o laminación de motor.
Ajuste mecánico

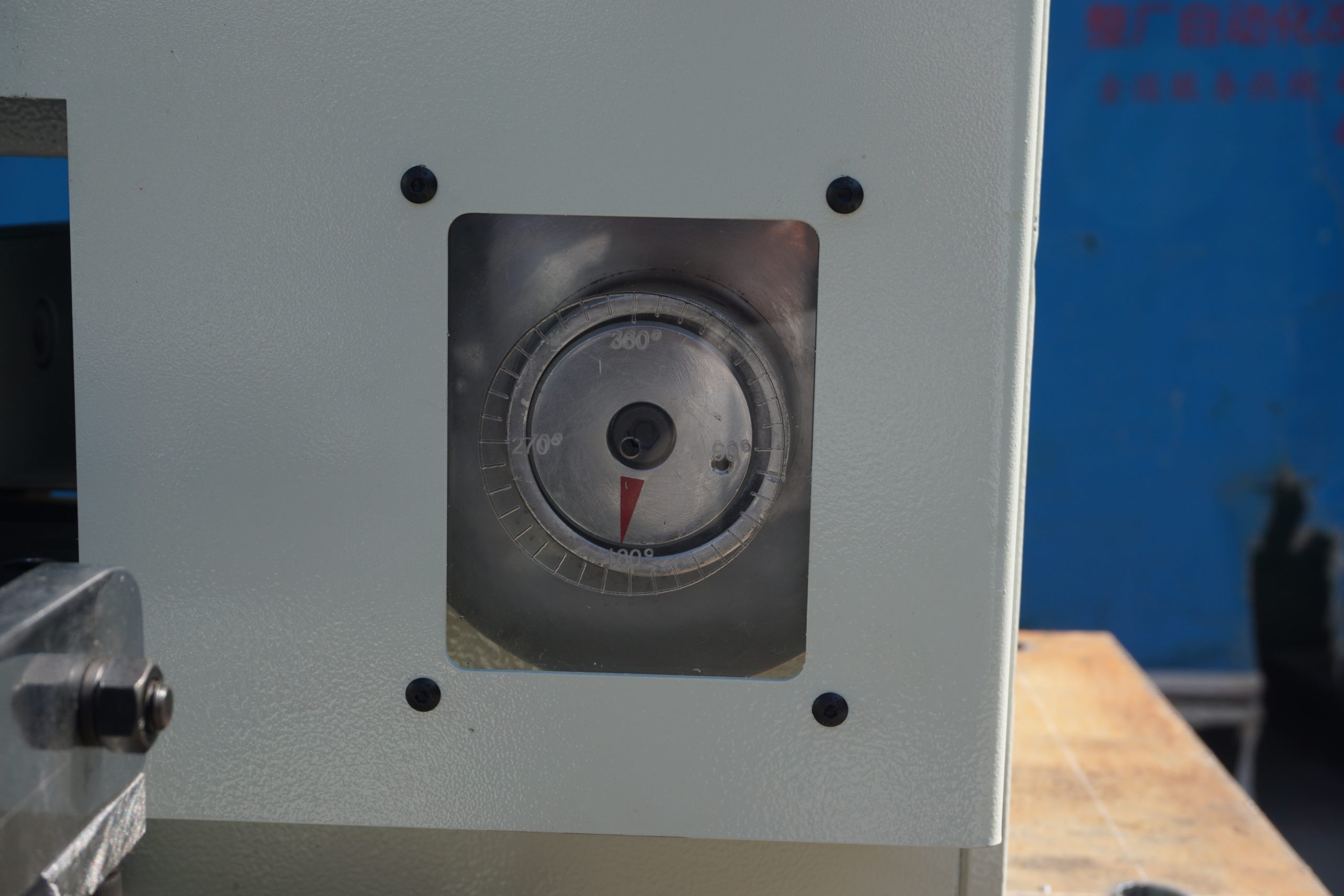

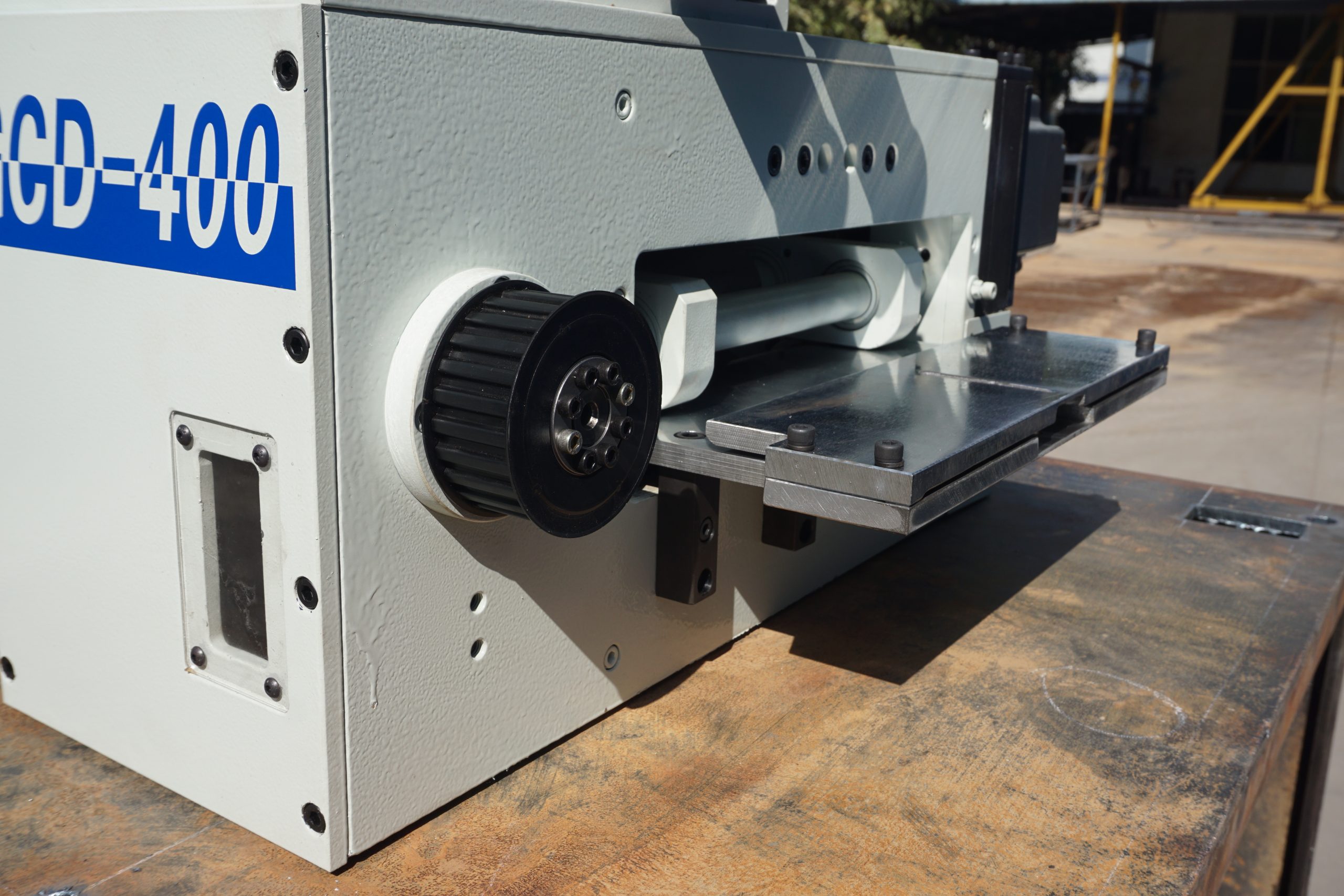

Los volantes permiten adaptar presión y paso de material durante la puesta a punto
El operador necesita acceso claro a los puntos de regulación sin invadir la zona peligrosa. La posición de volantes, resguardos y sensores se revisa con el layout definitivo.
- Documentar ajustes por receta
- Mantener resguardos
- Facilitar acceso seguro
Puesta a punto
La regulación fina se confirma con el material y el troquel reales
Esta vista de ajuste recuerda que la precisión publicada no sustituye una puesta a punto completa. Presión, liberación, señal de prensa y guía piloto deben probarse juntos.
- Probar a velocidad progresiva
- Verificar guía piloto
- Medir pieza, no solo avance
Archivo visual del producto
Todas las vistas técnicas disponibles
Se han localizado y organizado 12 imágenes de las fichas técnicas originales de HENLI. Las vistas se agrupan por función para relacionar cada imagen con la decisión de compra.
Vista general
1vista
Aplicaciones
1vista
Equipo y configuración
4vistas
Detalle técnico del producto
1vista
Estructura y componentes
1vista
Galería y detalles
3vistas
Funcionamiento y proceso
1vista
Parámetros originales completos
Tablas técnicas de la ficha HENLI
Se mantienen todos los valores publicados. La selección final debe comprobar la combinación real de material, espesor, ancho, resistencia y bobina.
Servo alta velocidad GCD · Tabla técnica original 1
| Product series | GCD high speed servo feed machine / high speed servo feeder |
|---|---|
| Feeder type | High-speed servo roll feeder for punch press feeding |
| Typical application | General high-speed stamping lines using coil strip and high-speed punch press equipment |
| Feeding principle | Servo-controlled roll feeding synchronized with press signal and release timing |
| Material width / thickness | Configured by feeder model and actual strip data; confirm with material width, thickness and press speed |
| Reference feeding accuracy | +/-0.02 mm from current Henli product information; final accuracy depends on press, die, material and commissioning |
| Reference high-speed capability | Current product information references 600 RPM high-speed press use; confirm against actual pitch, strip behavior and die timing |
| Feed length control | Programmable feed length, with current product information referencing 0-9999.99 mm setting range |
| Roller reference | GCr15 roller material, HRC60-62 heat treatment reference, precision grinding and hard chrome surface treatment from current product information |
| Gear reference | 20CrMnTi gear material, HRC58-60 carburizing and quenching reference, DIN 6 accuracy class and +/-0.01 mm gear runout reference from current product information |
| Release structure | Eccentric release mechanism for high-speed press feeding and die debugging support |
| Important quote data | Material type, thickness, width, coil weight, feeding pitch, press model, strokes per minute, die release angle, layout drawing and automation options |
Vídeo original
Funcionamiento de la máquina
Aplicaciones
Procesos donde suele encajar
- Estampado rápido general
- Piezas pequeñas de herrajes
- Componentes de electrodomésticos
- Líneas con niveladora y prensa rápida
También puede buscarlo como
alimentador servo alta velocidad, alimentador servo GCD de alta velocidad, alimentador servo para prensa rápida, alimentador servo 600 SPM, alimentador para estampado rápido
Equipo de producción
GCD encaja en piezas repetitivas cuando el tiempo disponible para alimentar es corto
La máquina se usa en estampado rápido de terminales, herrajes, componentes eléctricos y otras piezas donde el paso debe completarse dentro de una ventana reducida de la prensa.
- Terminales y conectores
- Herrajes de precisión
- Piezas repetitivas de paso corto
Comparación práctica
Lo que debe revisar antes de pedir precio
Vs. NC servo
GCD está más orientado a prensa rápida; NC servo es más amplio y flexible.
Vs. RFS rodillos
GCD mantiene ajuste por servo; RFS es más mecánico y fuerte para paso fijo.
Vs. GCH
GCH se justifica cuando la línea necesita doble servo o coordinación de alimentación y tracción.
Datos específicos para cotizar este equipo
- Material, ancho y espesor
- Paso de alimentación y tolerancia
- SPM objetivo y modelo de prensa
- Ángulo de alimentación y liberación
- Tipo de troquel y uso de pilotos
- Disposición con desbobinador, niveladora y lazo
Aplicaciones relacionadas
Soluciones donde aparece este equipo
Estas páginas muestran cómo el equipo se combina con otros módulos de línea según pieza, material, velocidad, superficie y salida de residuo.
Electrodomésticos y herrajes
En electrodomésticos, gabinetes y herrajes, la línea debe equilibrar costo, espacio, cambio de lote, planitud y protección de superficie. La configuración suele moverse entre línea 3 en 1 compacta y equipos separados.
Explorar solución
Metalurgia ligera y piezas de ferretería
Las piezas de ferretería y metalurgia ligera parecen simples, pero pueden combinar material delgado, lotes pequeños, paso corto, residuo continuo y necesidad de bajo costo por pieza.
Explorar soluciónGuías técnicas relacionadas
Problemas de selección conectados con este equipo
Estas guías ayudan a decidir cuándo este equipo encaja, cuándo comparar otra configuración y qué datos enviar antes de cotizar.
Cuándo usar niveladora doble etapa DSL
La DSL se justifica cuando una sola etapa de nivelación no entrega la planitud que necesita una tira delgada y sensible antes del proceso posterior.
Leer guía
Cuándo elegir alimentador doble servo GCH
El GCH no es un alimentador servo genérico. Se evalúa cuando la tira delgada, la prensa rápida y el espacio de línea necesitan más control que un módulo simple de empuje.
Leer guía
Cuándo usar alimentador servo GCD de alta velocidad
El GCD se revisa cuando un servo NC general ya no responde bien a la ventana de alimentación, liberación y sincronización de una prensa rápida.
Leer guía
Cuándo usar alimentador de pinza y cuándo alimentador de engranajes
En prensas rápidas, el alimentador no se elige solo por velocidad. El paso, el modo de sujeción, el material, el piloto y el mantenimiento cambian la respuesta correcta.
Leer guíaGCD servo o NC servo en prensa rápida: cómo decidir
El problema no es solo alimentar más rápido. En una prensa rápida, el alimentador debe avanzar, liberar y volver a sujetar dentro de una ventana de tiempo más corta.
Leer guíaPrecio por configuración
Precio y cotización de este equipo
HENLI no publica un precio fijo para Servo alta velocidad GCD porque la configuración cambia según material, bobina, prensa, troquel, opciones, voltaje, embalaje y país de destino. Para comparar ofertas, primero hay que comparar la misma configuración técnica.
Rango de máquina
El ancho, espesor, peso de bobina, velocidad, paso y tipo de material pueden cambiar estructura, motor, control y accesorios.
Opciones necesarias
Carro de bobina, brazo presor, cabezal abrible, lubricación, cizalla, cortador de chatarra, sensores o protección superficial se agregan solo cuando el proceso lo necesita.
Integración de línea
La altura de alimentación, señal de prensa, espacio de instalación, dirección de entrada, espacio de mantenimiento y equipo anterior o posterior influyen en la propuesta.
Oferta comparable
Envíe por WhatsApp material, espesor, ancho, bobina, prensa, paso, SPM, fotos de pieza y espacio. Con esos datos se cotiza una configuración concreta.
FAQ
Preguntas frecuentes
¿Qué diferencia hay entre GCD y un alimentador servo NC?
El NC servo es más amplio para muchas líneas. GCD se enfoca en prensas rápidas donde la liberación, la ventana de alimentación y la respuesta mecánica son el problema principal.
¿Cuándo pasar de GCD a GCH doble servo?
Cuando se trabaja laminación de motor, tira delgada de acero eléctrico, prensa de cama ancha, paso largo o coordinación de alimentación y tracción alrededor de la prensa.
¿Cuál es el precio del alimentador GCD?
Se cotiza después de revisar material, ancho, espesor, paso, SPM, modelo de prensa, ángulo de liberación, espacio de línea, voltaje y opciones.
¿GCD reemplaza siempre al servo NC estándar?
No. GCD se justifica cuando la ventana de alimentación de una prensa rápida es crítica. Para prensas medias, cambios frecuentes o trabajos menos exigentes, un servo NC estándar puede ser más lógico.
¿Qué dato define si GCD realmente aporta ventaja?
Además del SPM, hay que revisar paso de alimentación, ángulo de liberación, señal de prensa, guía piloto, material y estabilidad del lazo. Si esos datos no están claros, conviene diagnosticar antes de elegir.
Productos relacionados
Otros equipos de la misma línea
Alimentación
Alimentador servo NC
El alimentador servo NC controla el paso de alimentación de la tira hacia el troquel, sincronizado con la prensa.
Ver detalles Alimentación
Alimentador doble servo GCH
El GCH usa doble servo para controlar tira delgada en líneas de alta velocidad, especialmente estator, rotor y laminación de motor.
Ver detalles
Alimentación
Alimentador de rodillos de alta velocidad
El alimentador de rodillos de alta velocidad se sincroniza mecánicamente con la prensa para producciones de paso fijo.
Ver detalles
Alta velocidad
Niveladora tipo S de alta velocidad
La niveladora tipo S endereza tira delgada y usa un lazo en S para alimentar de forma más estable líneas rápidas de estator, rotor y laminación.
Ver detallesCotización técnica
Cotizar Servo alta velocidad GCD
Envíe material, medidas, forma de entrada, prensa, proceso y espacio de instalación. HENLI revisará si conviene este modelo o una configuración alternativa.
Datos útiles para responder rápido
- Tipo de pieza o proceso de estampado
- Material y acabado superficial
- Forma de entrada: bobina, tira, formato cortado, lámina o residuo
- Espesor, ancho y largo cuando aplique
- Peso, ID y OD de bobina si el material viene en rollo
- Prensa, SPM, troquel y punto de proceso
- Espacio disponible y fotos/video de la instalación
- País de destino, voltaje y requisitos de embalaje
