Alimentador neumático para prensa y punzonadora
El alimentador neumático automatiza la alimentación de paso fijo usando aire comprimido, mordazas y ajuste de carrera.
Unidades de ingeniería
Uso recomendado
Cuándo conviene este equipo
Para talleres que buscan una opción económica para alimentación repetitiva, con paso fijo y requisitos de precisión moderados.
- Adecuado para trabajos de paso fijo y líneas compactas.
- Tiene menor inversión inicial que muchos alimentadores servo.
- La selección parte de ancho, espesor, carrera de alimentación y velocidad de prensa.
- Para cambios frecuentes, mayor precisión o alta velocidad, conviene comparar con servo NC.
Automatización neumática
AF resuelve avances sencillos de paso fijo con una estructura compacta
El alimentador neumático utiliza aire comprimido y mordazas para avanzar la tira. Es una ruta económica cuando el producto cambia poco y el rango de ancho, espesor, carrera y SPM encaja con el modelo.
- Familia AF por tamaño
- Paso fijo
- Instalación compacta en prensa
Encaje técnico
Cuándo usarlo y cuándo revisar otra opción
Encaja bien cuando
- Trabajos de paso fijo donde el producto no cambia de paso constantemente.
- Prensas compactas o existentes donde se busca una entrada económica a la automatización.
- Material ligero o mediano que puede alimentarse con mordazas neumáticas y lazo estable.
Revise otra configuración si
- Cambios frecuentes de longitud de alimentación, mayor precisión o control programable; en ese caso revise servo NC.
- Alta velocidad, paso corto o sincronización estricta; compare rodillos, engranajes, pinza o GCD.
- Material que debe tirarse directamente desde la bobina sin lazo estable; el alimentador no debe vencer la inercia de la bobina.

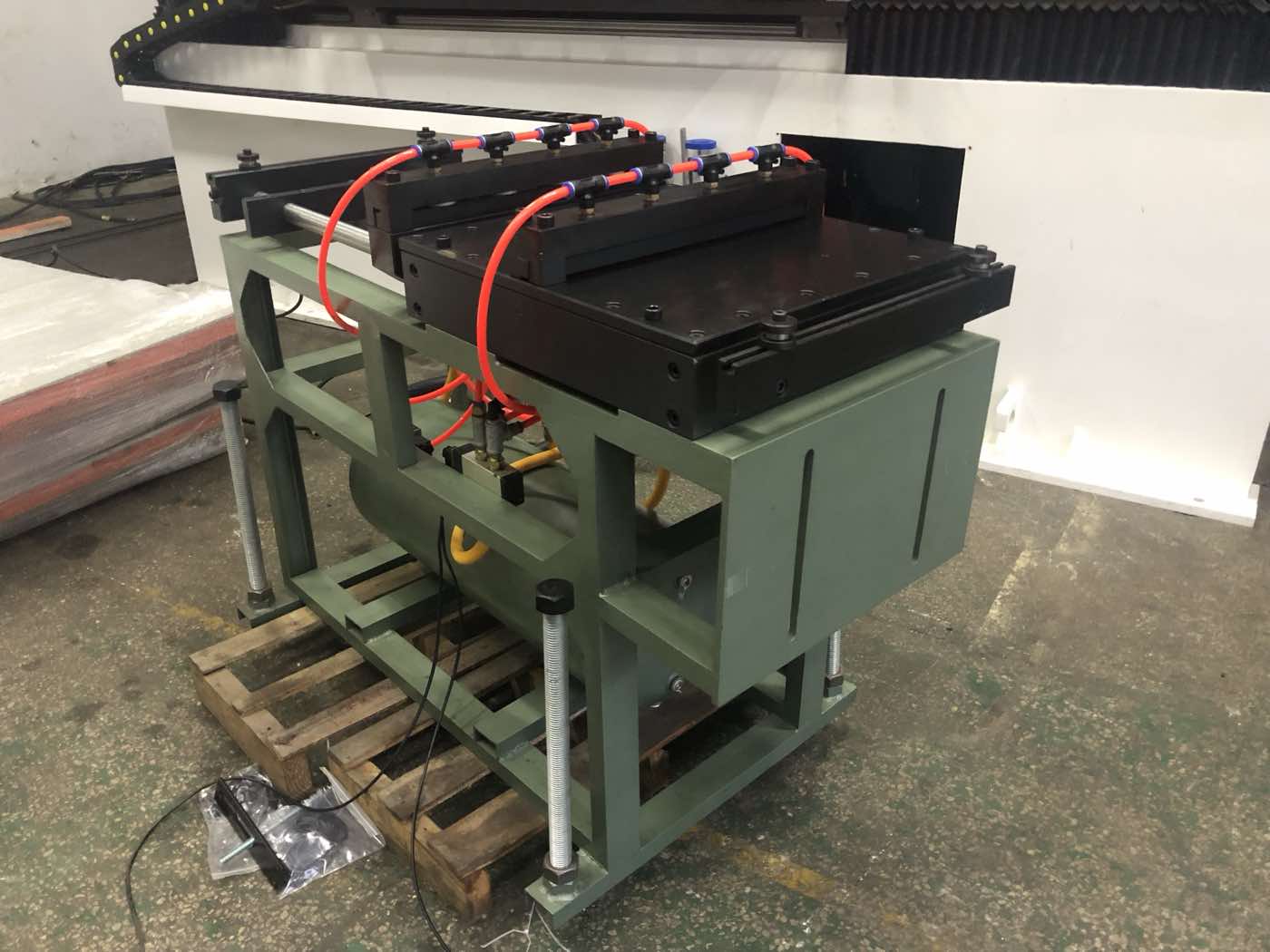

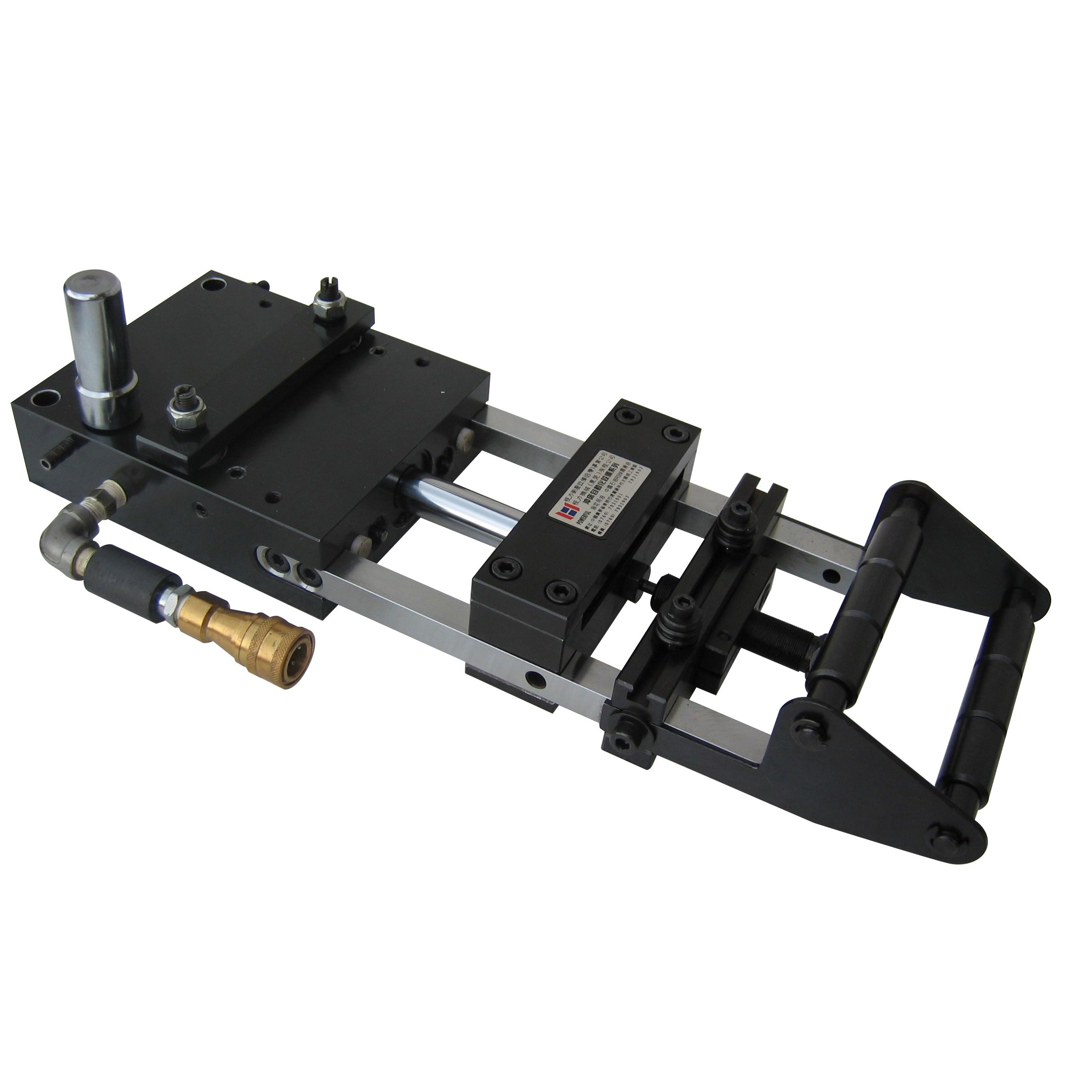

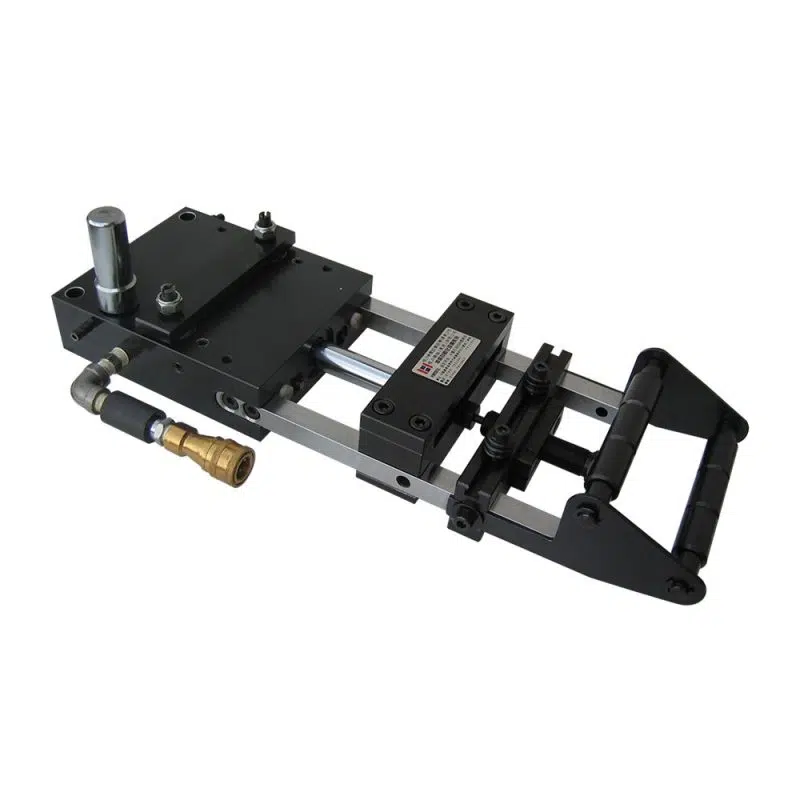

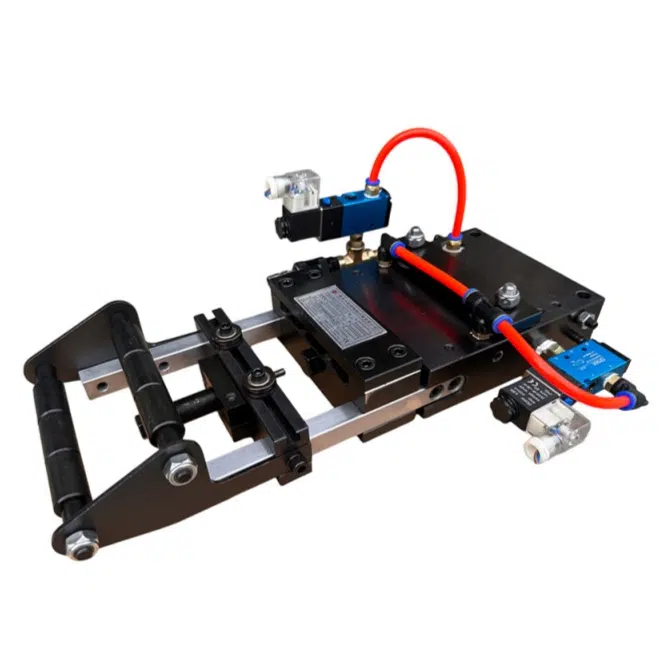

Modelo compacto
El tamaño del AF debe corresponder a ancho, espesor y carrera reales

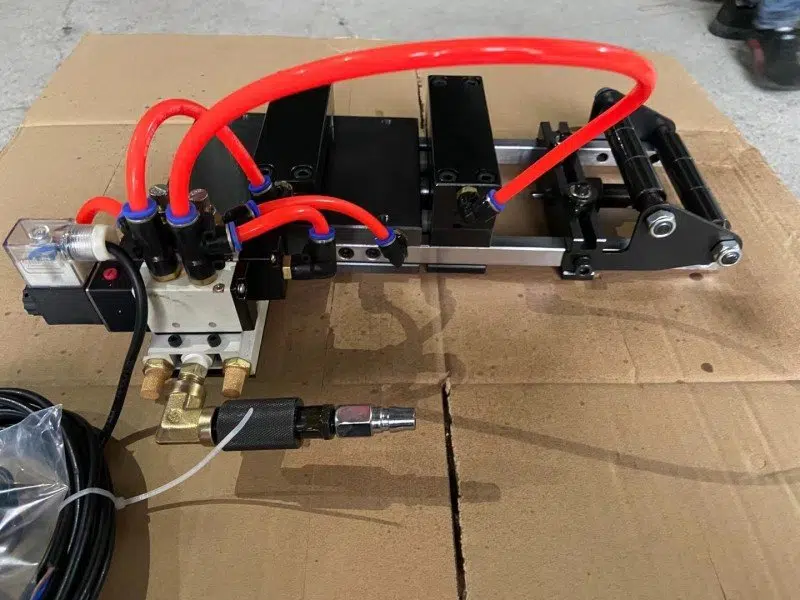

La vista de un equipo pequeño muestra la ventaja de una huella reducida. Sobredimensionar no corrige aire inestable ni un troquel mal sincronizado; subdimensionar aumenta desgaste y pérdida de paso.
- Confirmar carrera máxima
- Verificar ancho y espesor
- Medir presión disponible
Descripción técnica
Qué resuelve dentro de la línea
El alimentador neumático AF es una entrada económica para automatizar prensas de paso fijo. No pretende reemplazar todos los alimentadores servo, sino resolver líneas sencillas donde el presupuesto, la simplicidad y el mantenimiento pesan más que la flexibilidad.
La selección comienza por ancho de tira, espesor, paso de alimentación, velocidad de prensa y estructura de troquel. Si la línea cambia mucho de longitud, requiere mayor precisión o trabaja a alta velocidad, se debe comparar con un alimentador servo NC.
Flujo de trabajo
- Aire comprimidoEl avance se realiza mediante sistema neumático, mordazas y carrera ajustable.
- Paso fijoFunciona mejor cuando la longitud de alimentación es estable y el producto no cambia constantemente.
- Señal o accionamientoSegún versión, la activación puede adaptarse al ciclo de prensa y estructura de troquel.
- Liberación para guíaEn troqueles con pasadores piloto, puede requerirse una configuración de liberación para permitir corrección.
Sistema especial
La alimentación neumática también puede integrarse en trayectorias laterales o estaciones dedicadas
La instalación muestra una configuración distinta al avance recto básico. Cuando la aplicación se aleja del ciclo simple, HENLI debe revisar layout, guías, señales y necesidad real de seguir con neumática o pasar a servo.
- Enviar layout
- Definir trayectoria de material
- Comparar solución servo

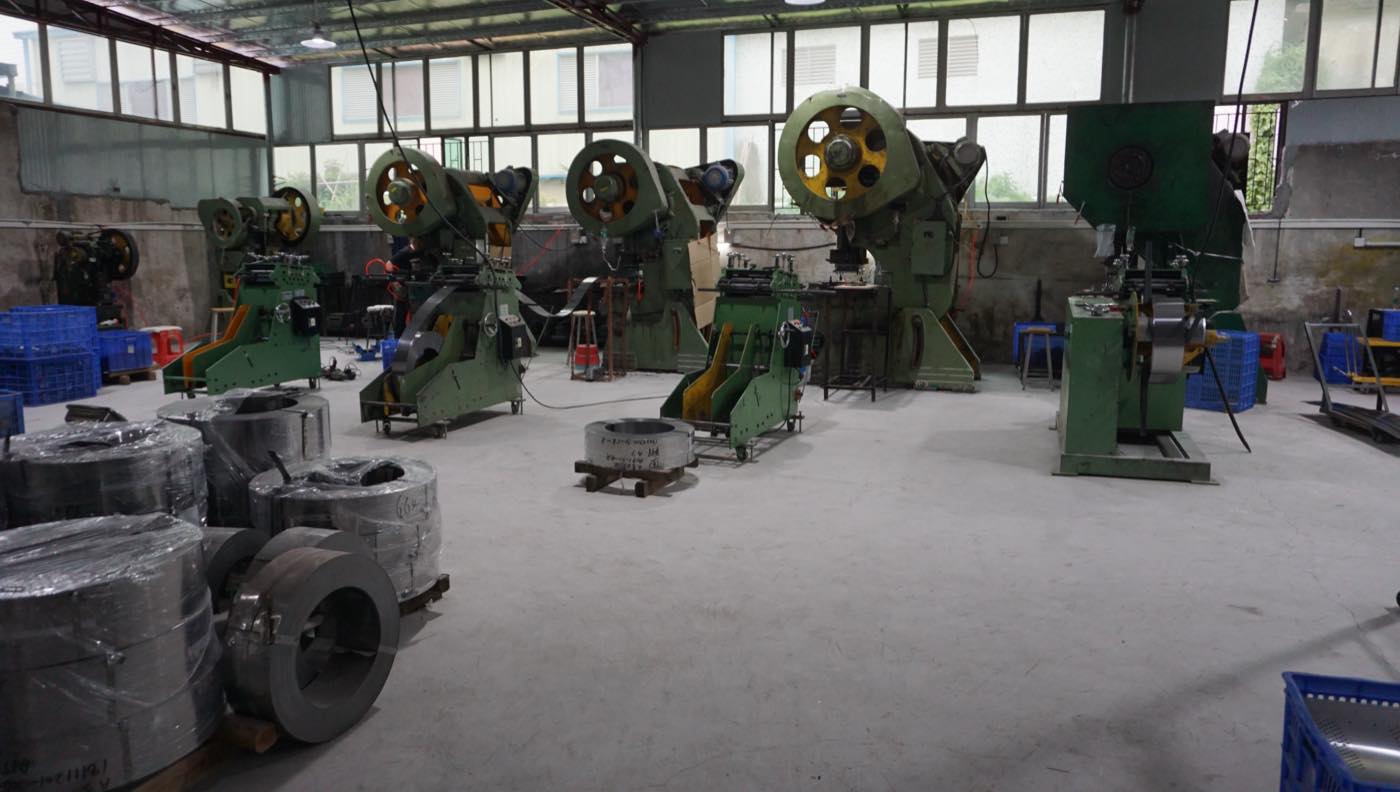

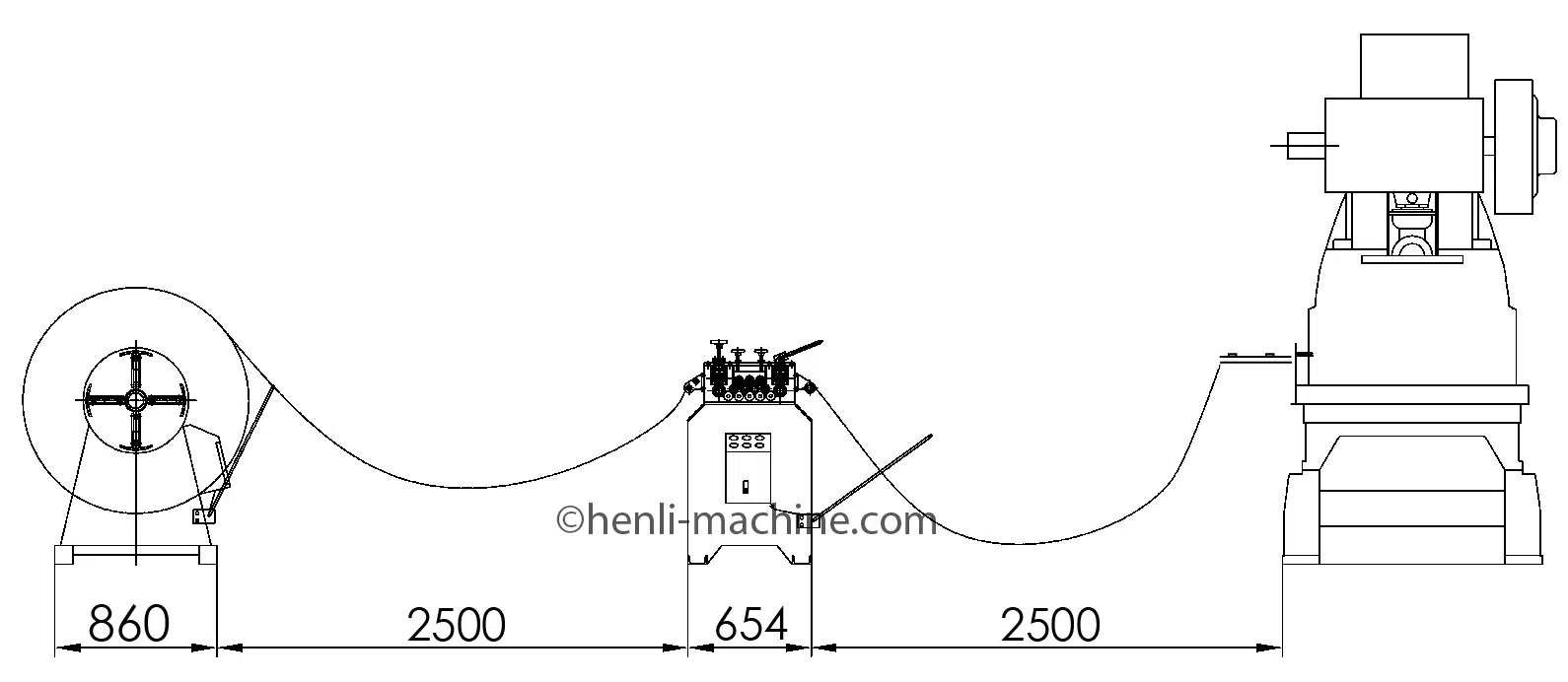

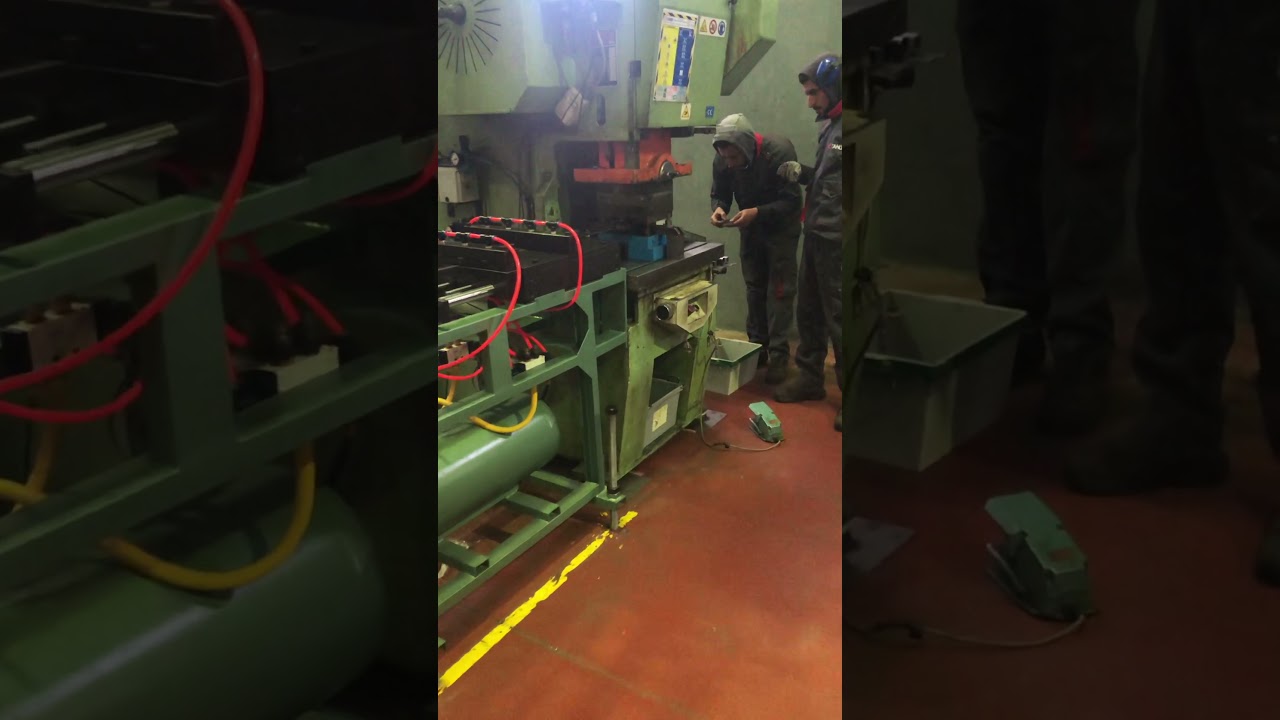

Línea completa
La estabilidad del AF comienza en la bobina y el lazo
La línea completa confirma que un alimentador simple también necesita material bien entregado. Tirones, planitud deficiente o un lazo demasiado corto generan variación aunque el aire esté correctamente ajustado.
- Controlar lazo
- Preparar la tira
- Separar tirones de bobina
Selección
Cómo decidir si este modelo encaja
La decisión correcta depende del material, la prensa, el troquel, la velocidad real y el problema de producción. Estos puntos ayudan a evitar una compra por nombre de máquina.
AF estándar
Para trabajos pequeños o medianos de paso fijo y presupuesto sensible.
Tipo E
Cuando la carrera de la prensa no permite accionamiento mecánico fiable y se requiere control por solenoide.
Tipo R
Cuando el troquel progresivo usa pasadores piloto y necesita liberación para corrección de posición.
Subir a servo
Si hay cambios frecuentes, mayor precisión o producción rápida, revise alimentador servo NC.

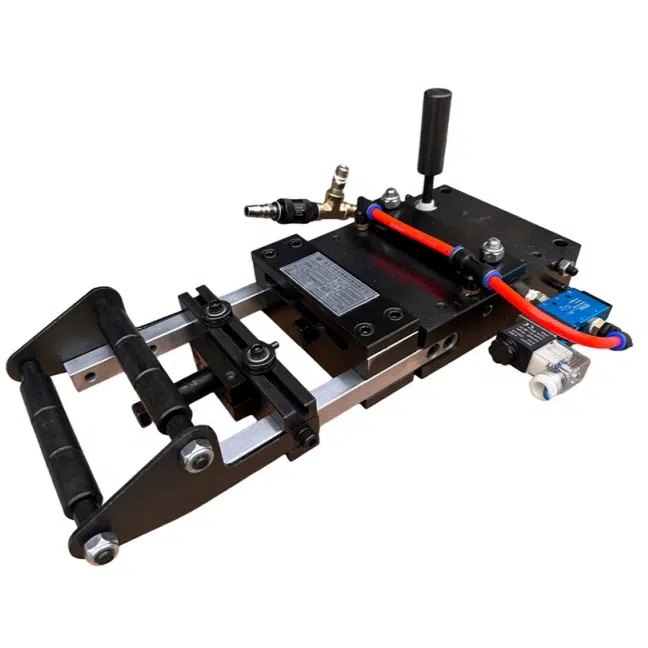

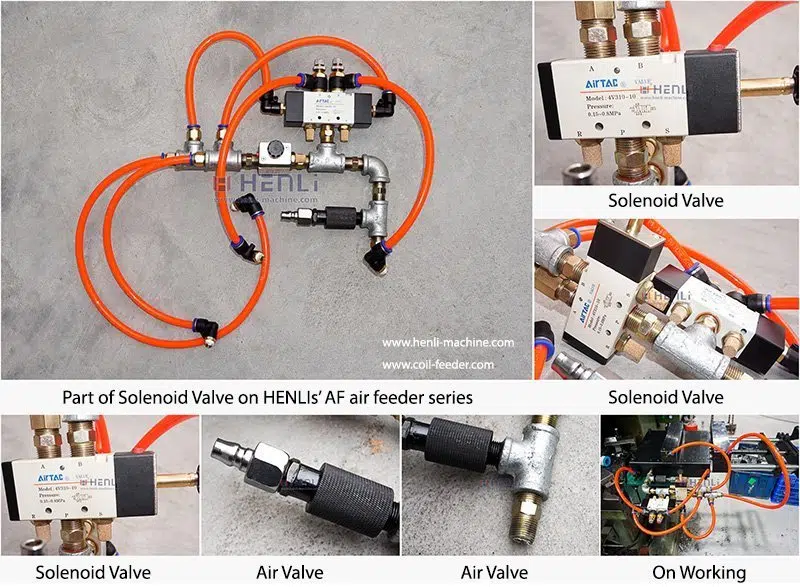

Versión E
La electroválvula permite disparar el avance con una señal de control
La opción E se revisa cuando la prensa o el montaje no permiten una actuación mecánica conveniente. Señal, tiempo de respuesta y estabilidad del aire deben validarse con el ciclo real.
- Definir señal de disparo
- Confirmar tiempo de respuesta
- Revisar voltaje de válvula

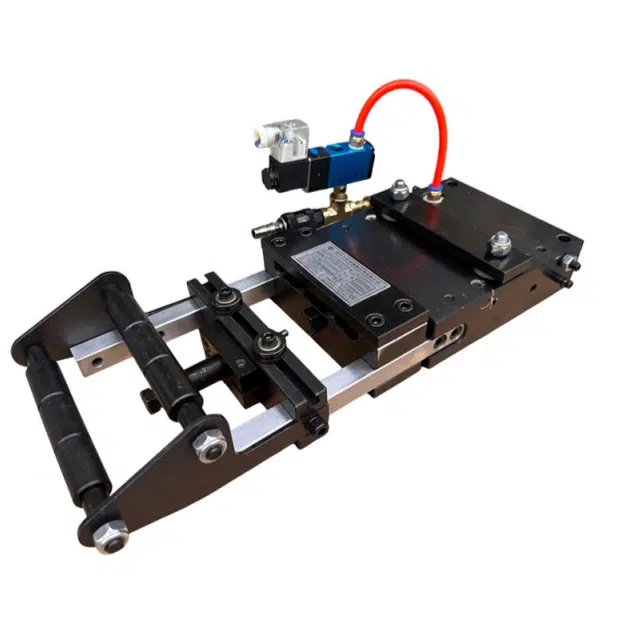

Versión R
La liberación permite que los pilotos del troquel corrijan la posición
La opción R es relevante en troqueles progresivos con pasadores piloto. El momento de liberación debe coincidir con la entrada del piloto y volver a sujetar antes del siguiente avance.
- Confirmar pasadores piloto
- Ajustar momento de liberación
- Verificar retorno de mordaza

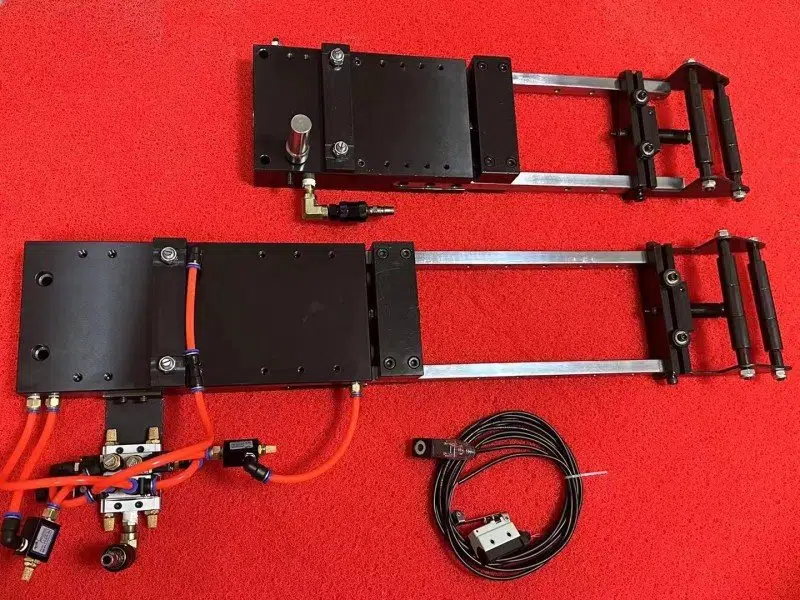

Versión E + R
Disparo eléctrico y liberación se combinan cuando el troquel requiere ambas funciones
La configuración combinada aumenta flexibilidad, pero también exige más señales y una puesta a punto más rigurosa. Se define con el diagrama de la prensa y el ciclo del troquel.
- Combinar señal y liberación
- Documentar secuencia
- Probar a velocidad progresiva
Datos de selección
Parámetros y puntos de revisión
SerieAF alimentador neumático
Ancho50-400 mm en rango estándar AF
Espesor0.1-3.0 mm por modelo y material
EnergíaAire comprimido y señal de prensa según configuración

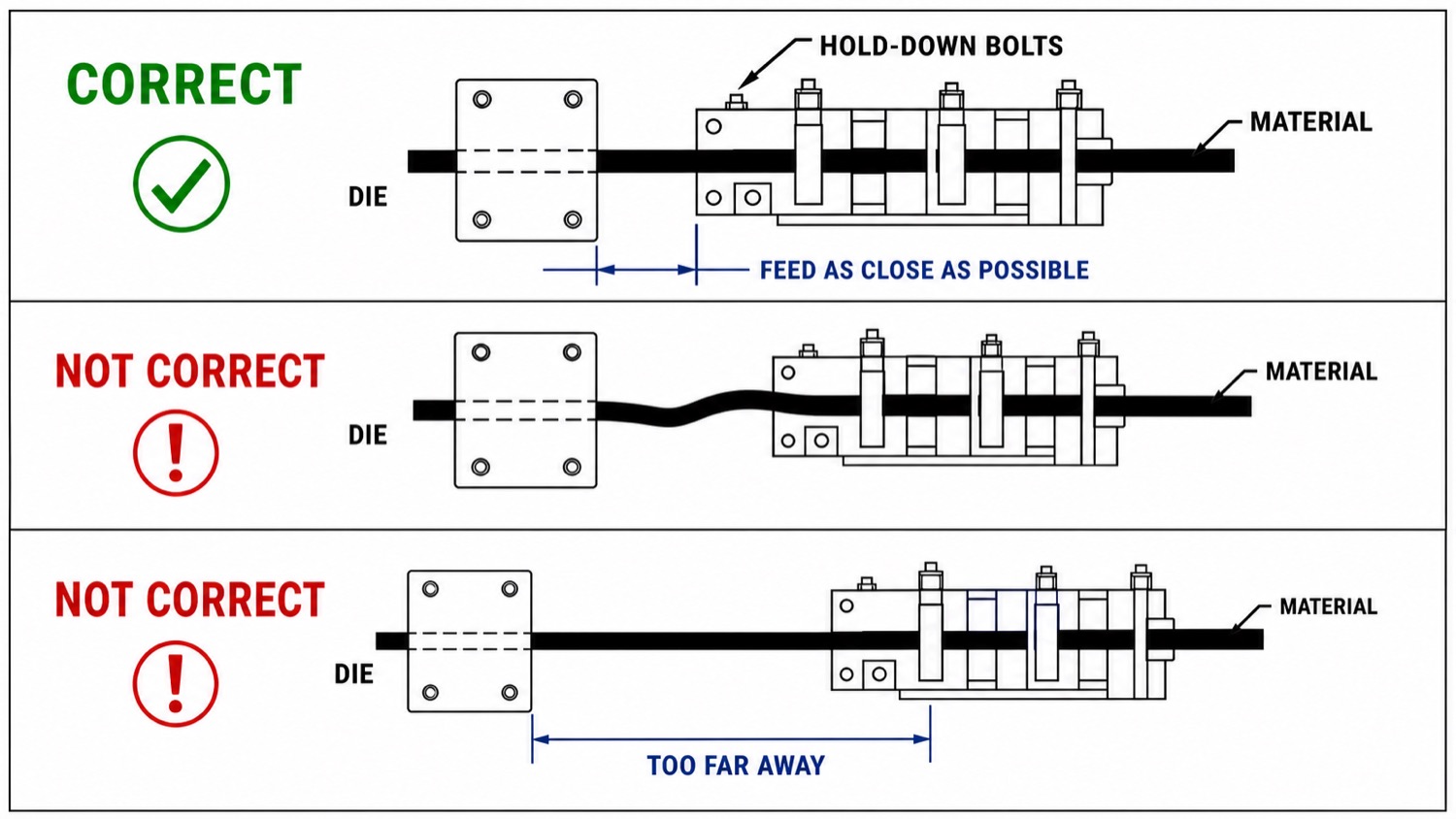

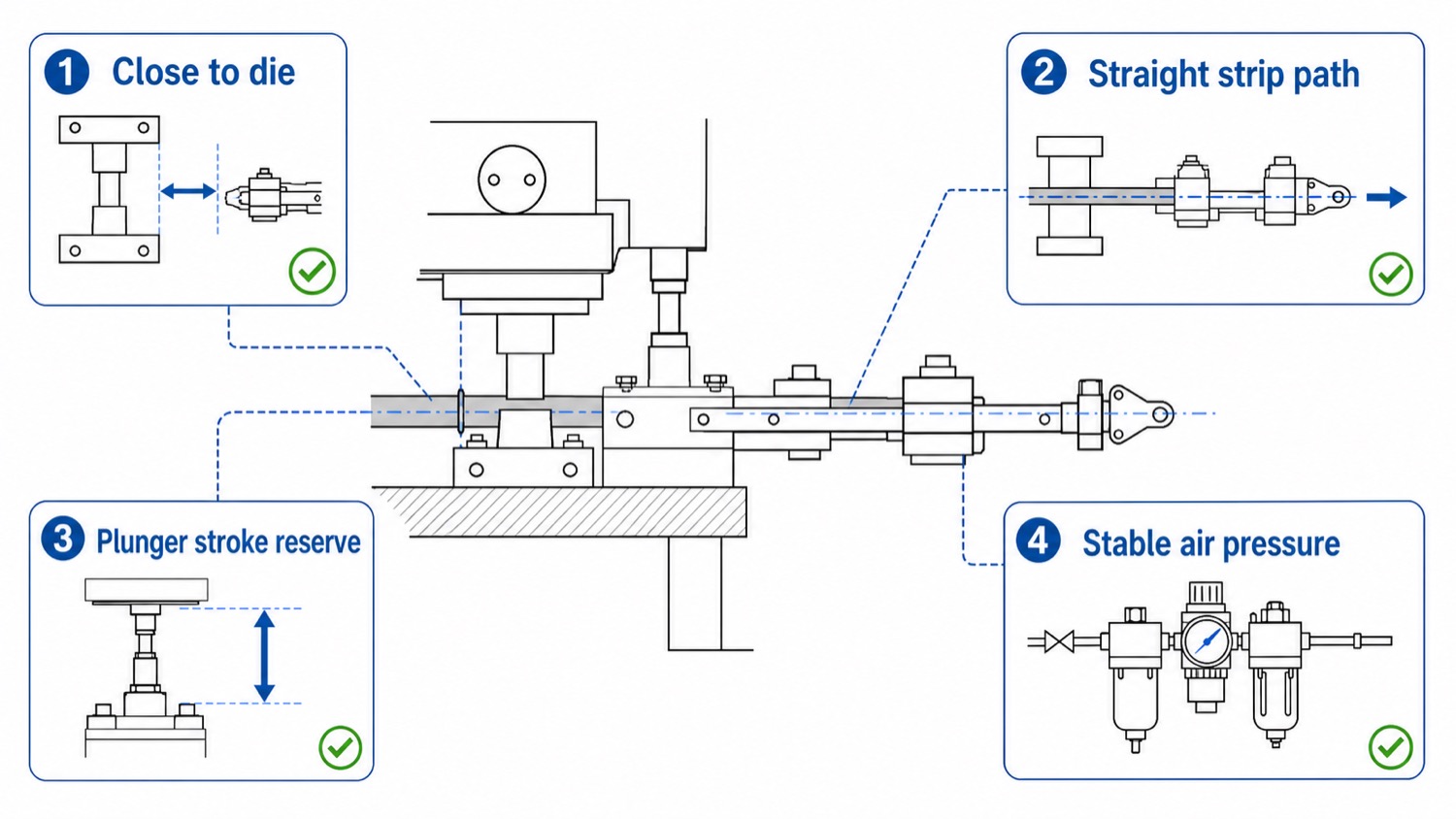

Instalación real
Base, aire y alineación influyen directamente en la repetibilidad

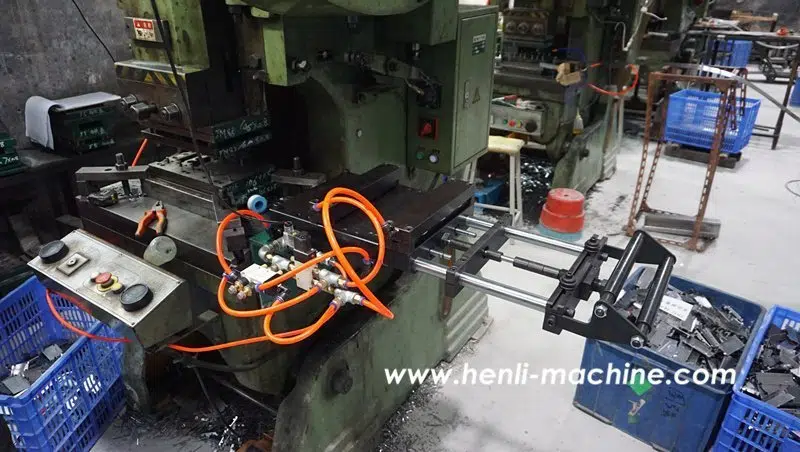

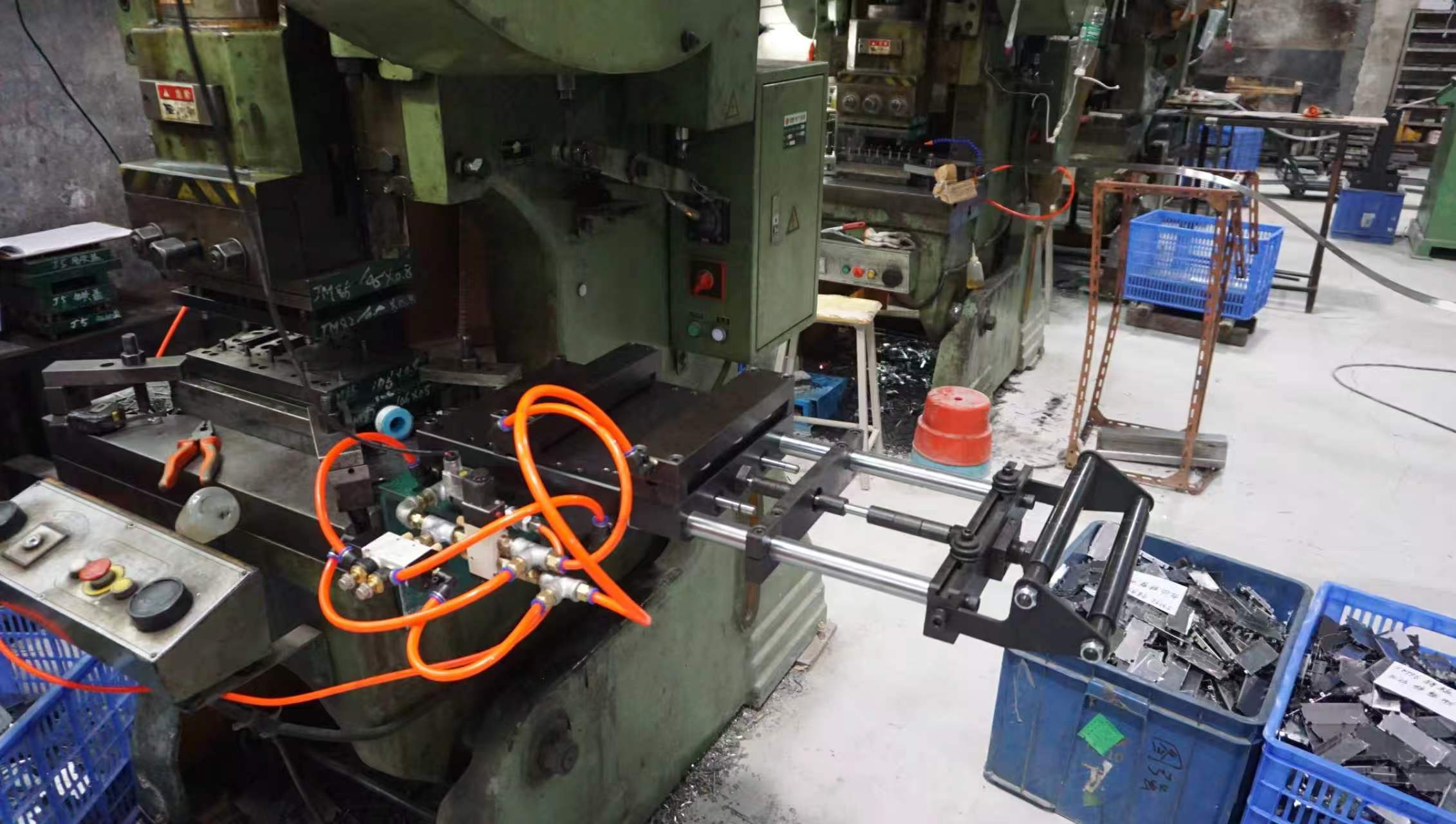

La máquina instalada junto a la prensa muestra conexiones y soporte. Una manguera insuficiente, presión variable o base flexible puede producir fallas que parecen problemas internos del alimentador.
- Regular presión cerca del equipo
- Usar base rígida
- Alinear con el troquel
Modelos y parámetros
Tabla técnica para preselección
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Unidades de parámetros
Modelos AF de alimentador neumático
Datos en unidades métricas para preselección. La configuración E, R, E+R, AF-Plus o HD depende de la carrera, pasadores piloto, aire disponible y material.
| Modelo | Ancho máx. | Longitud máx. | Espesor máx. | Aire | Velocidad máx. | Fuerza fija | Fuerza móvil | Tracción | Consumo aire |
|---|---|---|---|---|---|---|---|---|---|
| AF-1C | 50 mm | 50 mm | 0.5 mm | 4.5 kg/cm2 | 200 veces/min | 10 kg | 30 kg | 14 kg | 26.5 L/min |
| AF-2C | 65 mm | 80 mm | 0.8 mm | 4.5 kg/cm2 | 160 veces/min | 27 kg | 49 kg | 16.5 kg | 38.5 L/min |
| AF-3C | 80 mm | 80 mm | 1.2 mm | 4.5 kg/cm2 | 150 veces/min | 40 kg | 65.5 kg | 19.5 kg | 47 L/min |
| AF-4C | 100 mm | 130 mm | 1.5 mm | 4.5 kg/cm2 | 93 veces/min | 55 kg | 72.5 kg | 25.5 kg | 58.6 L/min |
| AF-5C | 150 mm | 150 mm | 2.0 mm | 4.5 kg/cm2 | 80 veces/min | 78 kg | 144.5 kg | 41 kg | 109.5 L/min |
| AF-6C | 200 mm | 200 mm | 2.0 mm | 4.5 kg/cm2 | 60 veces/min | 78 kg | 169 kg | 41 kg | 109.5 L/min |
| AF-7C | 250 mm | 250 mm | 2.5 mm | 4.5 kg/cm2 | 48 veces/min | 90 kg | 200 kg | 67 kg | 152 L/min |
| AF-8C | 300 mm | 300 mm | 2.5 mm | 4.5 kg/cm2 | 40 veces/min | 100 kg | 217 kg | 74 kg | 162.5 L/min |
| AF-10C | 400 mm | 400 mm | 3.0 mm | 4.5 kg/cm2 | 30 veces/min | 119 kg | 245 kg | 85 kg | 182.5 L/min |
Cómo decidir si AF encaja en la prensa
Use esta tabla como filtro de aplicación. Si una condición no encaja, compare con servo NC, GCD o alimentador mecánico de alta velocidad.
| Situación | Ruta recomendada | Dato que debe confirmar |
|---|---|---|
| Paso fijo y pocas recetas | AF puede ser suficiente | Longitud de alimentación, carrera y frecuencia de cambio |
| Troquel con pasadores piloto | Revisar versión R o E+R | Momento de liberación y corrección del material |
| Activación mecánica difícil | Revisar tipo E con solenoide | Señal disponible, ciclo de prensa y aire |
| Modelo grande o consumo alto | Revisar tanque externo o AF-Plus | Presión, consumo de aire y estabilidad del circuito |
| Cambio frecuente de producto | Comparar con servo NC | Número de recetas, longitud y precisión requerida |
| Alta velocidad estricta | Comparar RFS, GCD, pinza o engranajes | SPM, paso, liberación y estabilidad del lazo |
Configuración
Opciones que cambian la selección
AF estándar
Opción básica para alimentación mecánica simple cuando la carrera de la prensa y el molde permiten una sincronización normal.
Tipo E con válvula solenoide
Agrega válvula solenoide para controlar el momento de alimentación cuando la carrera no permite activación mecánica confiable.
Tipo R con liberación para piloto
Libera la mordaza fija para troqueles con pasadores piloto que necesitan corregir la posición del material.

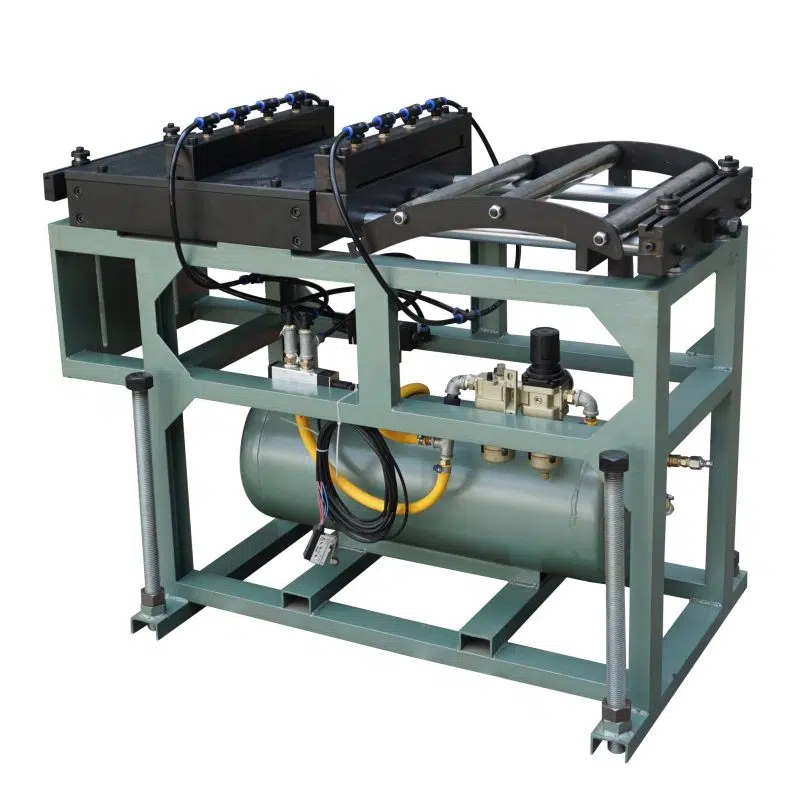

E+R y tanque externo
E+R combina alimentación y liberación por solenoides. AF-Plus o tanque externo ayudan en modelos grandes donde la estabilidad de aire importa.

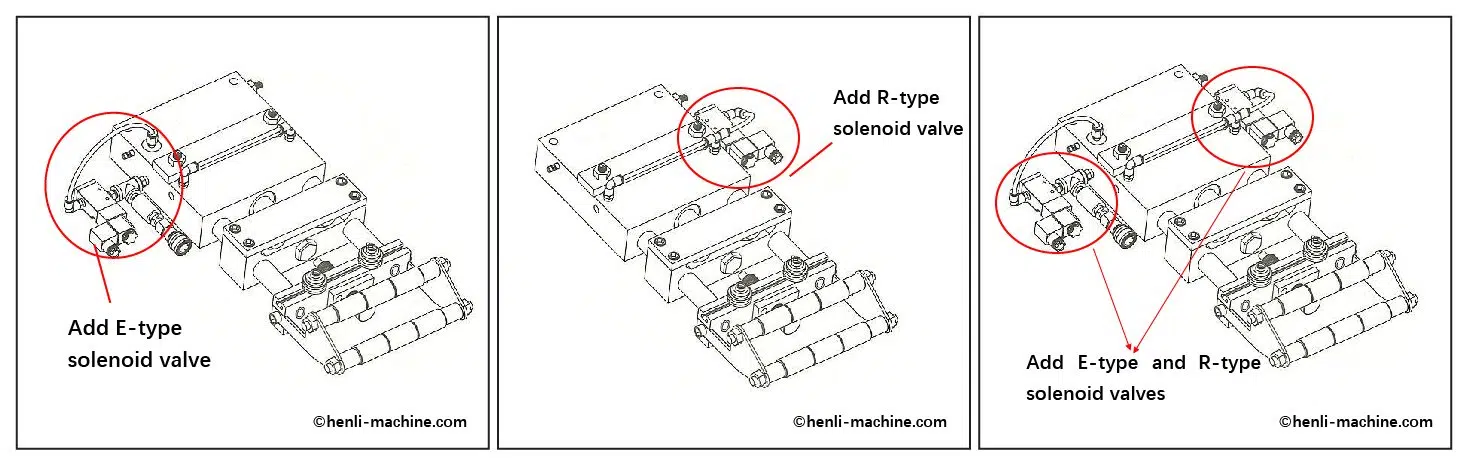

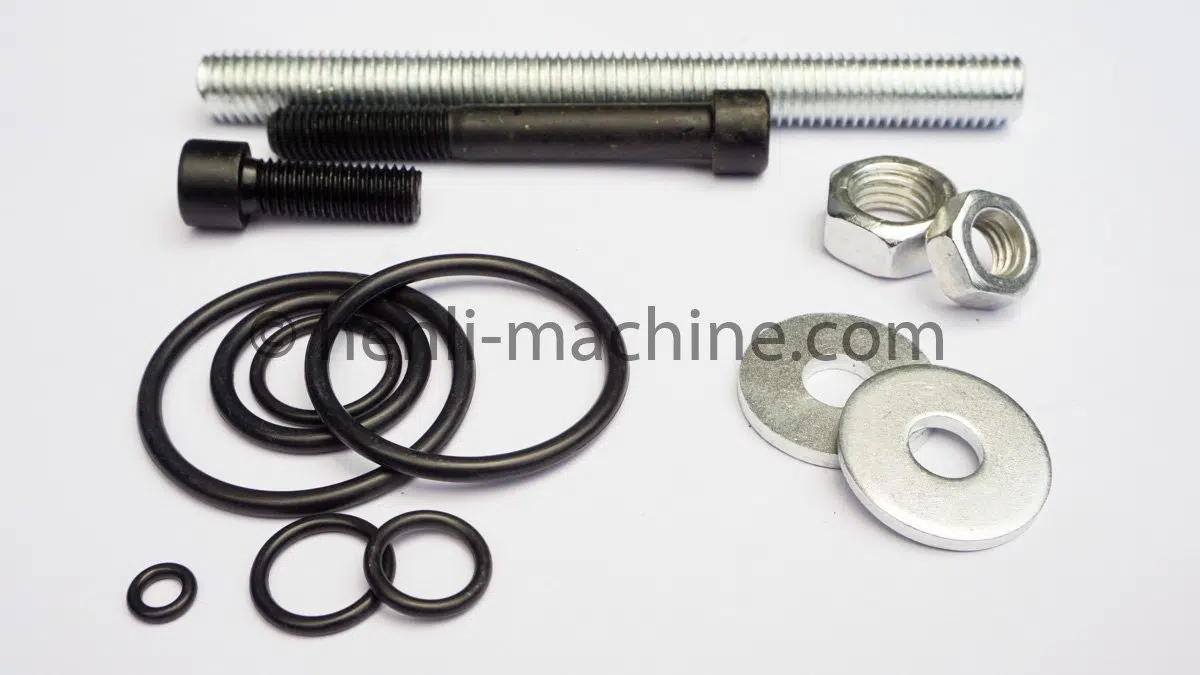

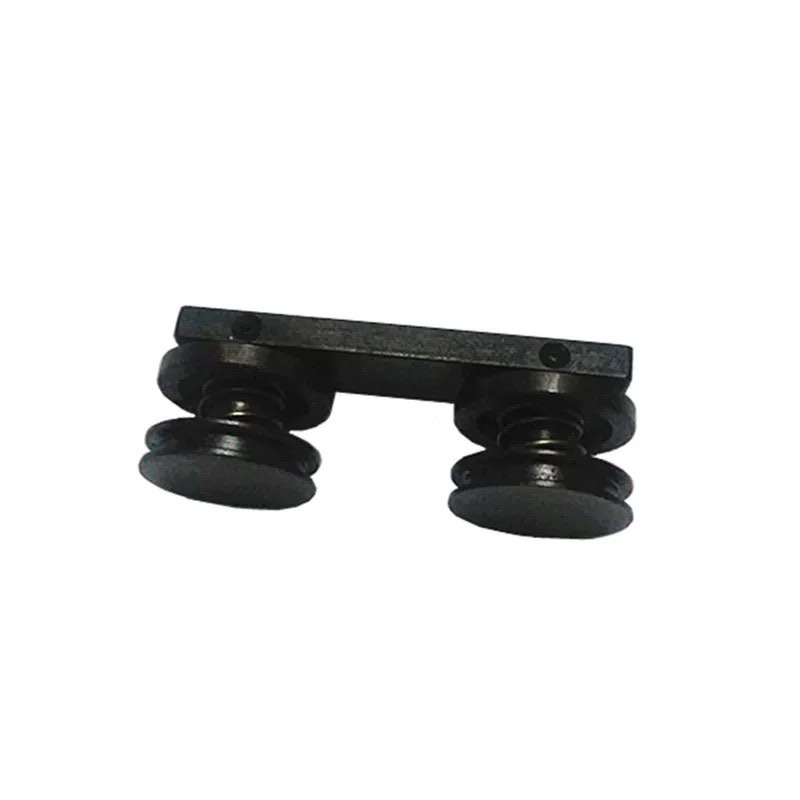

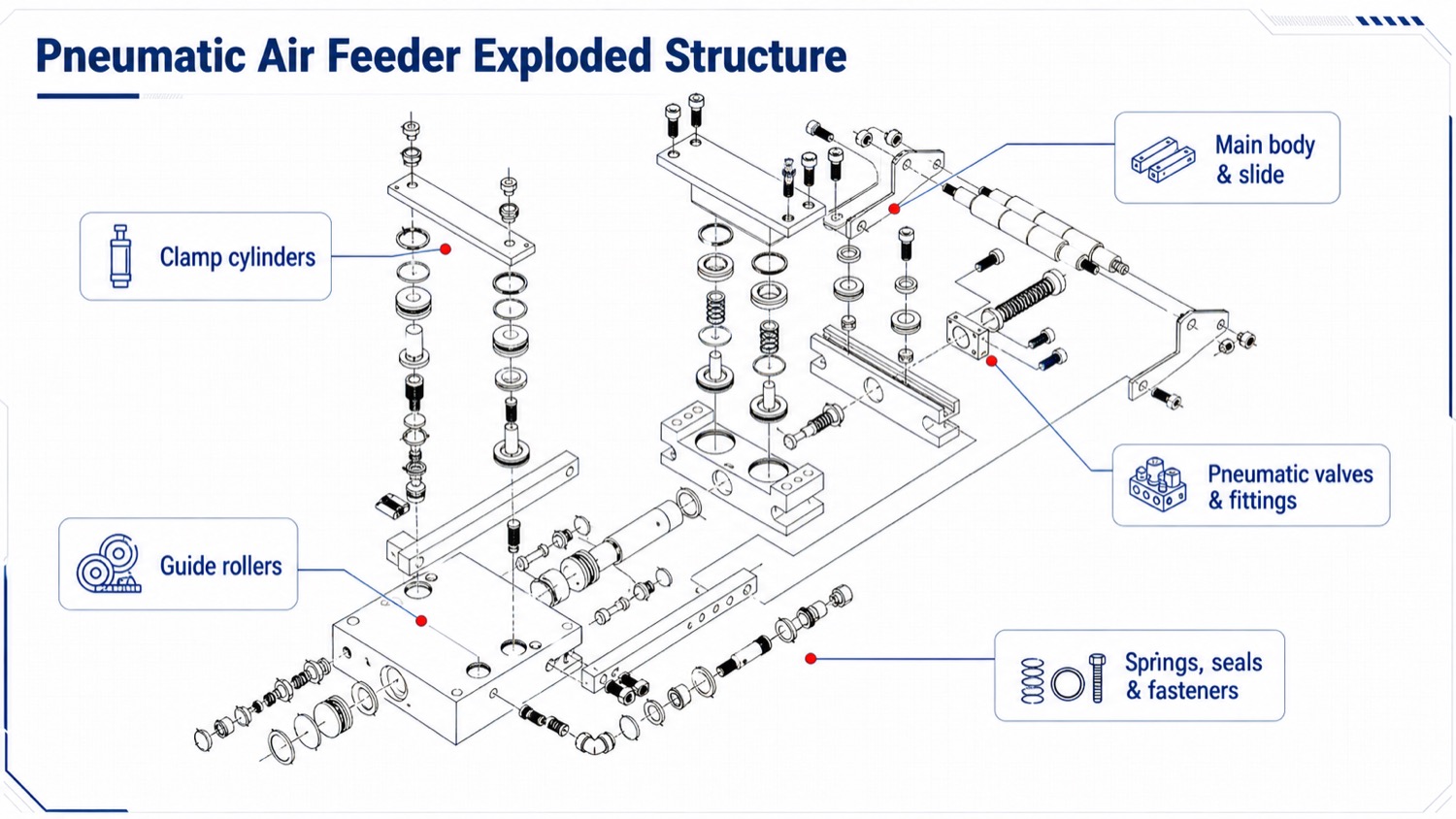

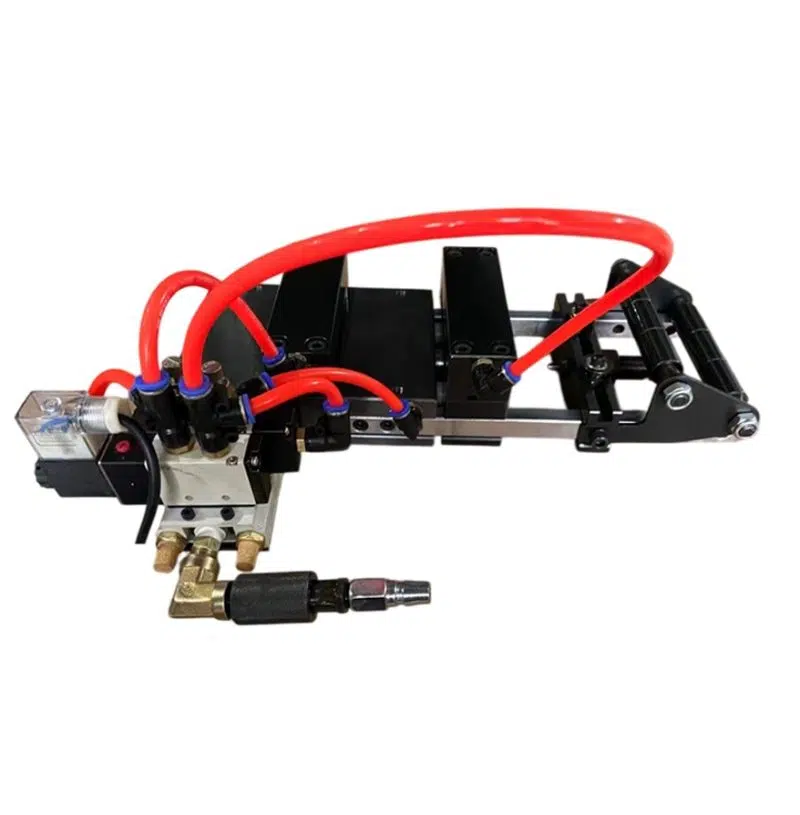

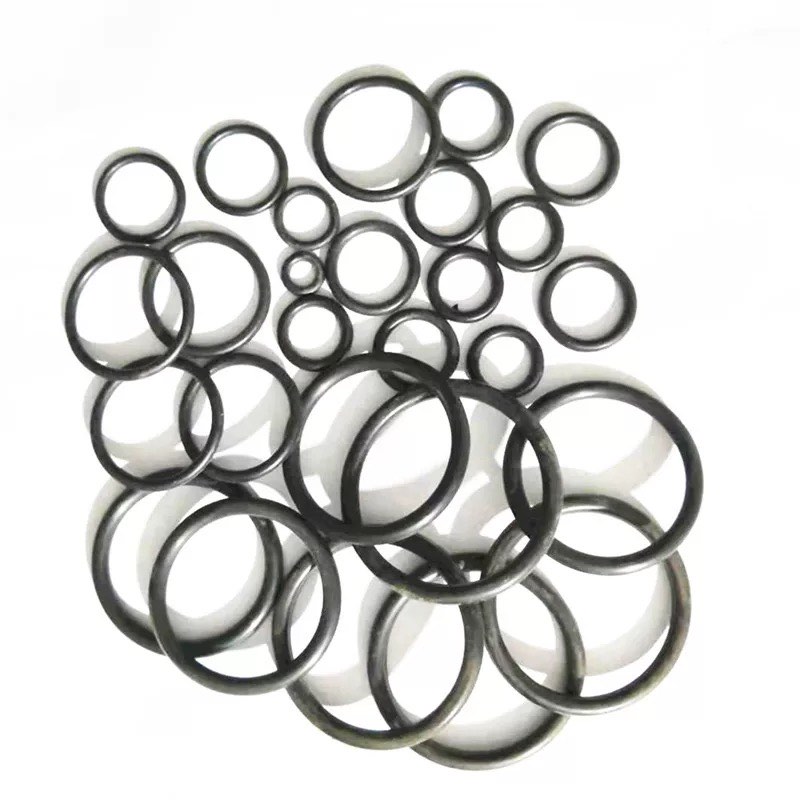

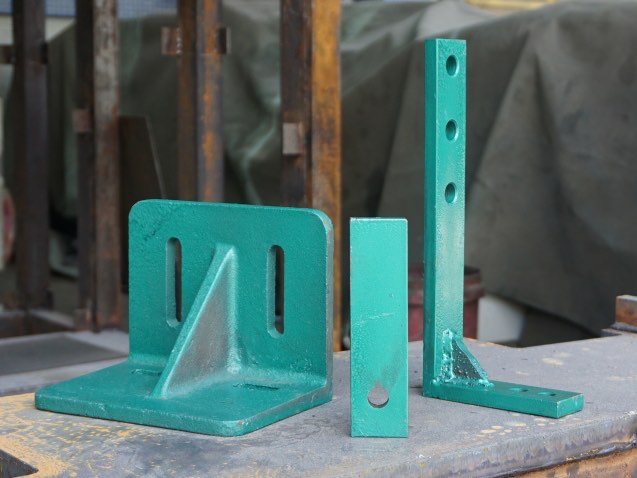

Accesorios y variantes
Las opciones deben responder al troquel, no añadirse como una lista genérica

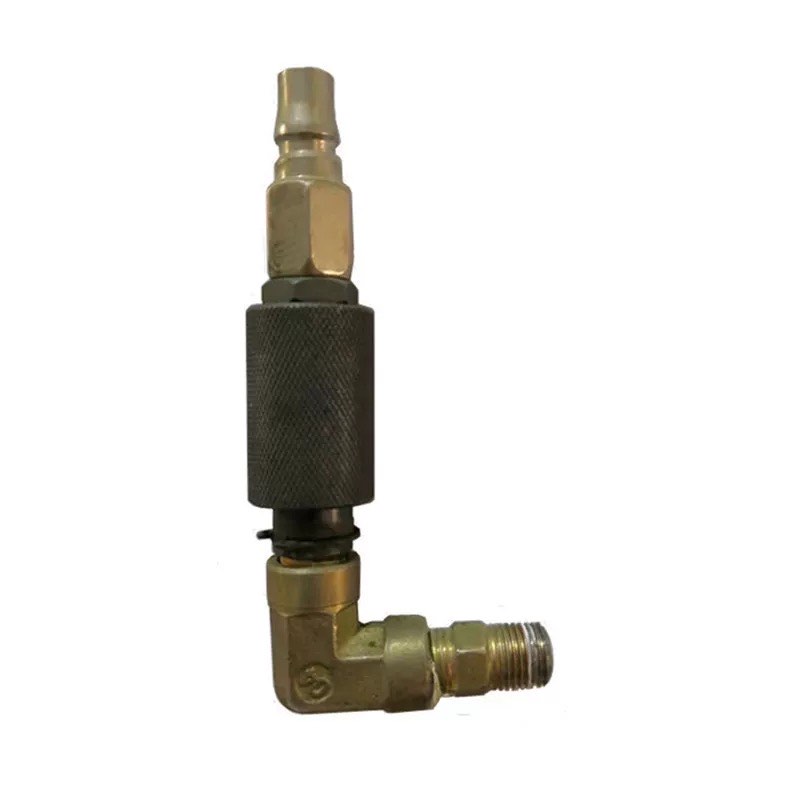

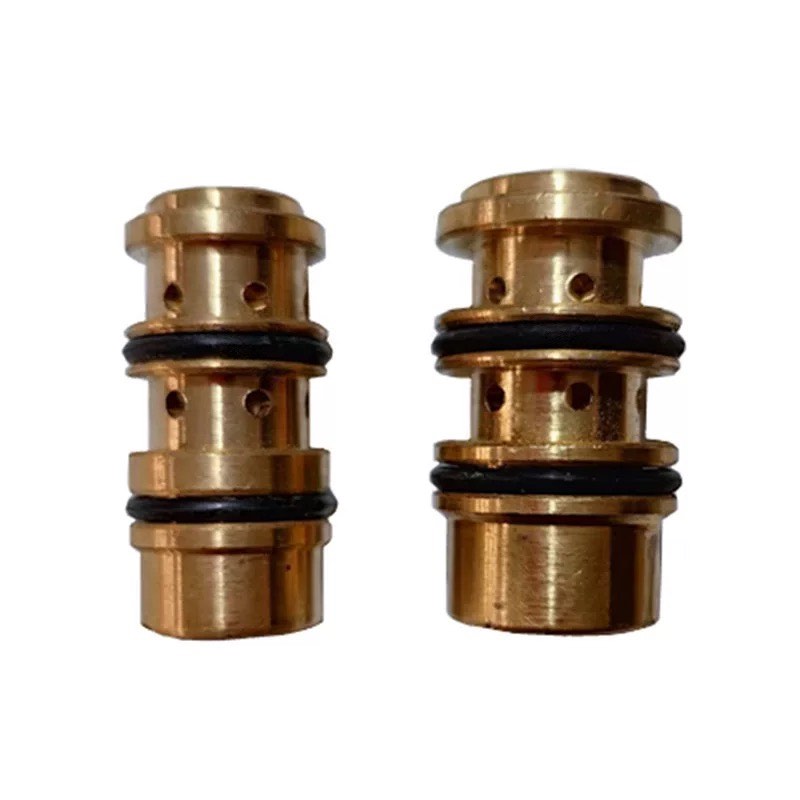

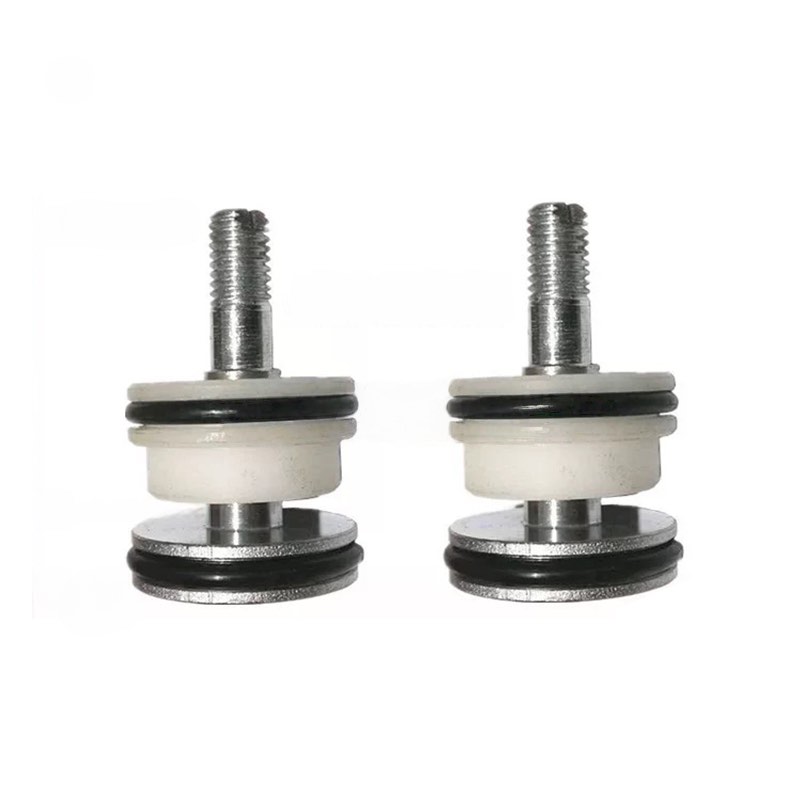

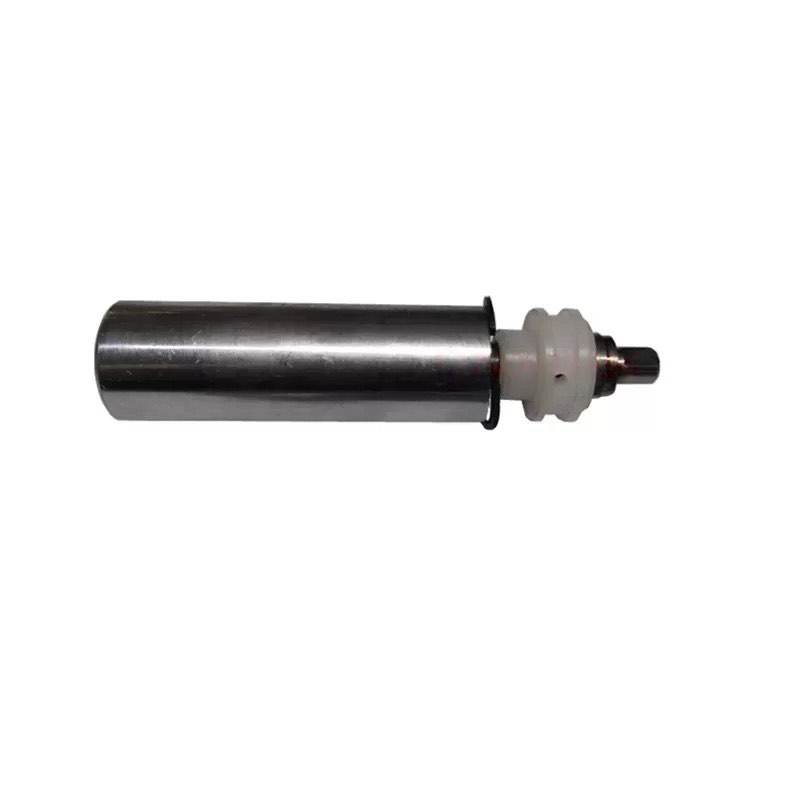

El conjunto de componentes permite revisar liberación, válvulas, soportes y mandos. Cada opción debe quedar ligada a una función dentro del ciclo de prensa.
- Vincular opción con función
- Confirmar repuestos
- Evitar accesorios innecesarios

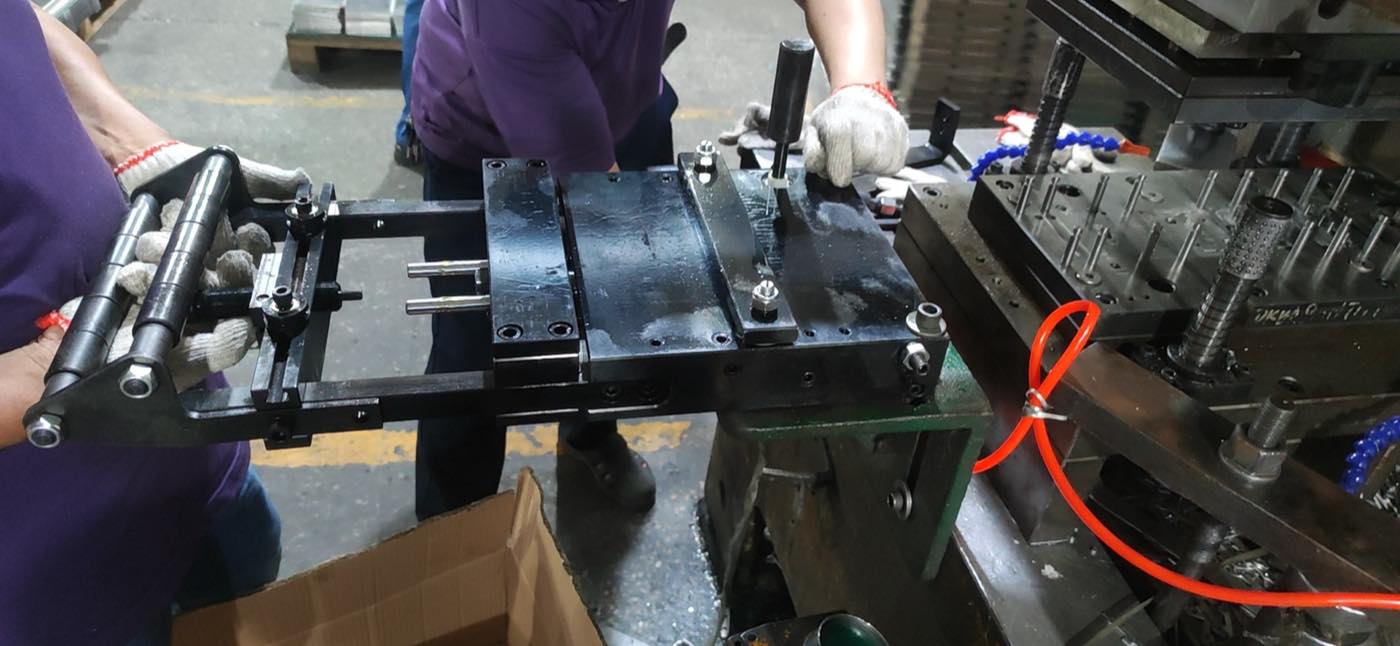

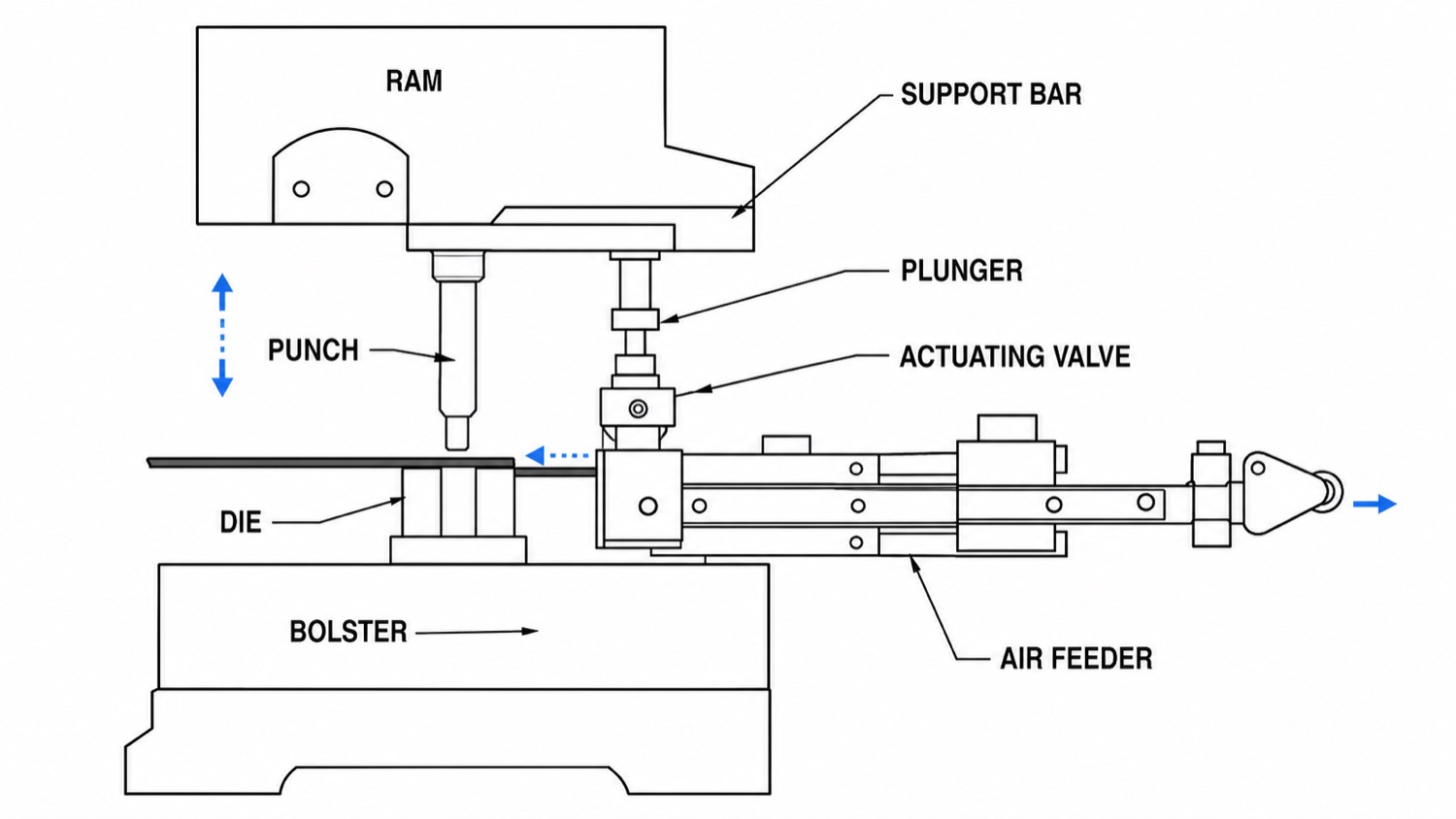

Retrofit de prensa
El AF puede añadirse a una prensa existente si se confirma señal, altura y seguridad

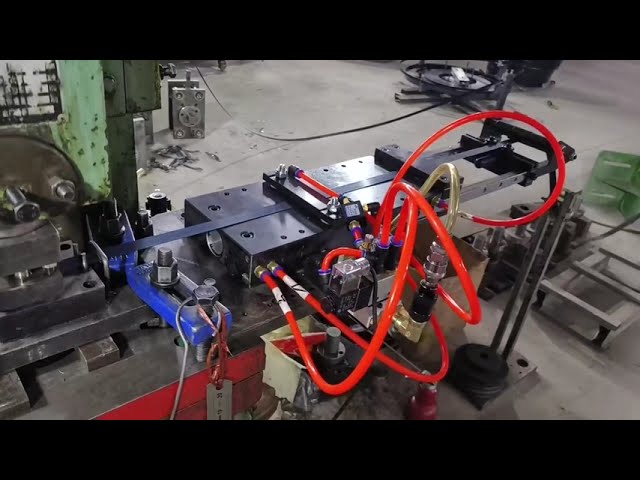

La instalación real muestra una ruta típica de retrofit. Antes de montar se revisan espacio, punto de disparo, resguardos, soporte y acceso del operador.
- Medir altura de línea
- Definir disparo
- Mantener resguardos y acceso

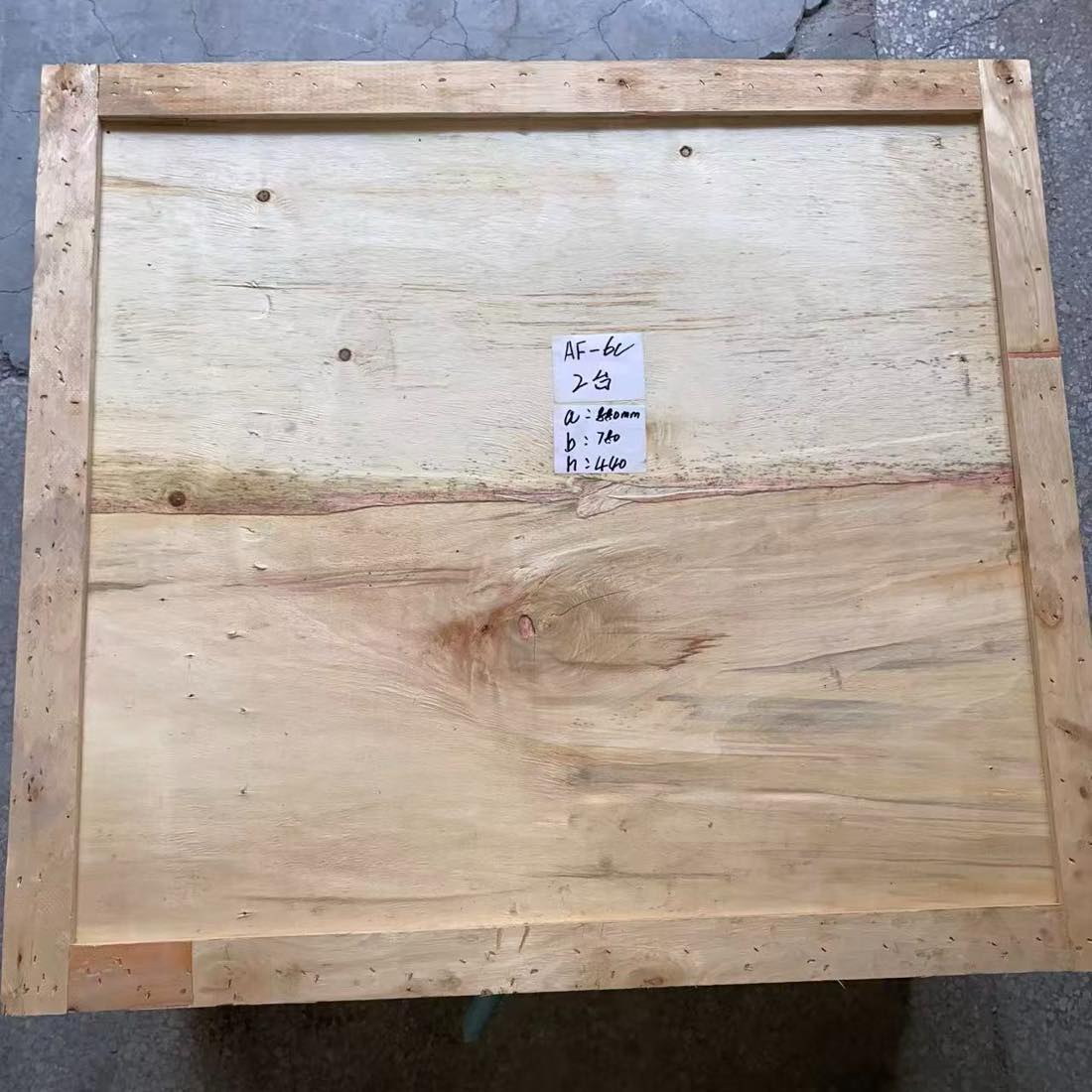

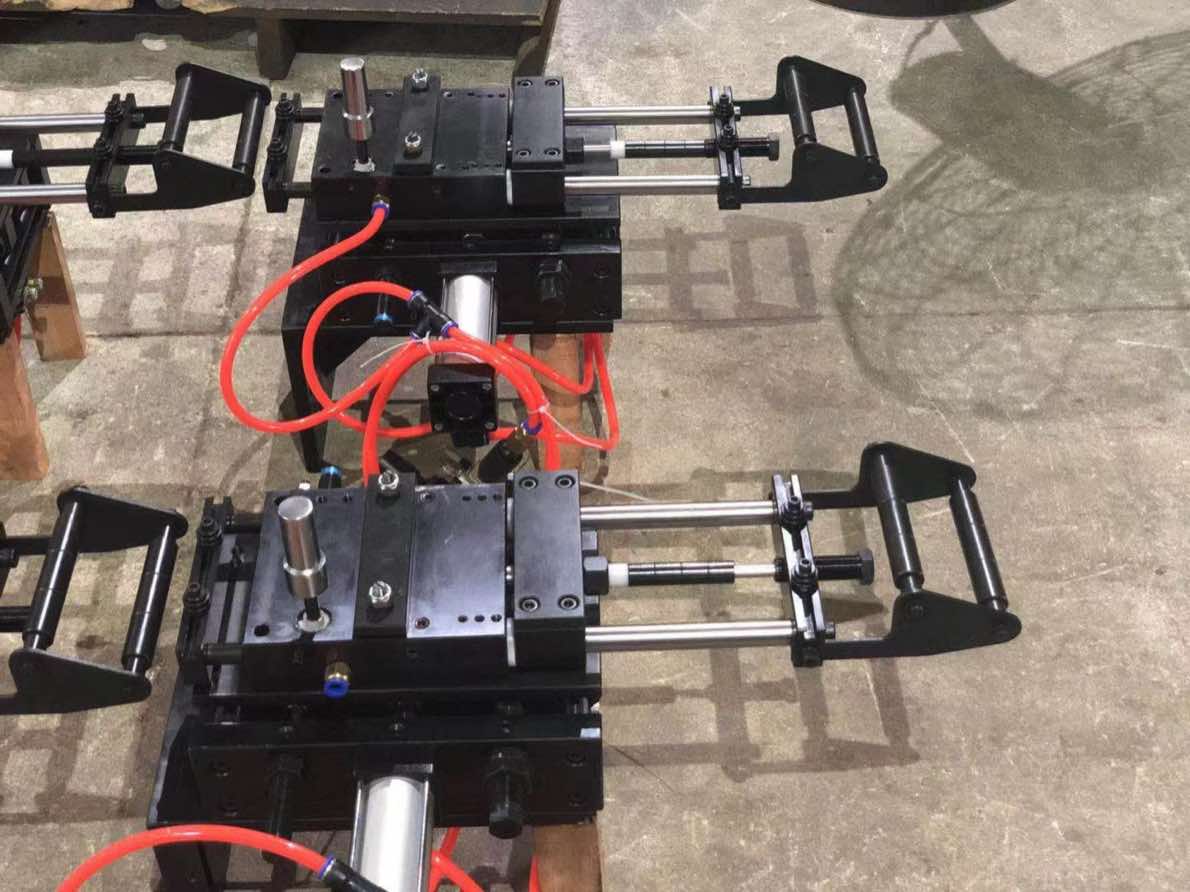

Embalaje de exportación
Soporte, accesorios y documentación deben viajar identificados para una instalación clara
La preparación de envío permite verificar piezas sueltas, mangueras, soportes y manuales antes de cerrar la caja. El embalaje se adapta al destino y al modo de transporte.
- Etiquetar accesorios
- Proteger reguladores
- Incluir lista de empaque
Archivo visual del producto
Todas las vistas técnicas disponibles
Se han localizado y organizado 37 imágenes de las fichas técnicas originales de HENLI. Las vistas se agrupan por función para relacionar cada imagen con la decisión de compra.
Equipo y configuración
15vistas
Datos técnicos y modelos
2vistas
Estructura y componentes
9vistas
Aplicaciones
3vistas
Vista general
1vista
Instalaciones y casos
5vistas
Opciones disponibles
1vista
Galería y detalles
1vista
Parámetros originales completos
Tablas técnicas de la ficha HENLI
Se mantienen todos los valores publicados. La selección final debe comprobar la combinación real de material, espesor, ancho, resistencia y bobina.
Neumático AF · Tabla técnica original 1
| Modelo | AF-1C | AF-2C | AF-3C | AF-4C | AF-5C | AF-6C | AF-7C | AF-8C | AF-10C |
|---|---|---|---|---|---|---|---|---|---|
| Maximum feeding width (mm)Maximum feeding width (in) | 501.97 | 652.56 | 803.15 | 1003.94 | 1505.91 | 2007.87 | 2509.84 | 30011.81 | 40015.75 |
| Maximum feeding length (mm)Maximum feeding length (in) | 501.97 | 803.15 | 803.15 | 1305.12 | 1505.91 | 2007.87 | 2509.84 | 30011.81 | 40015.75 |
| Maximum feeding thickness (mm)Maximum feeding thickness (in) | 0.50.020 | 0.80.031 | 1.20.047 | 1.50.059 | 2.00.079 | 2.00.079 | 2.50.098 | 2.50.098 | 3.00.118 |
| Rated air pressure (kg/cm2)Rated air pressure (psi) | 4.564 | 4.564 | 4.564 | 4.564 | 4.564 | 4.564 | 4.564 | 4.564 | 4.564 |
| Maximum feeding speed (times/min)Maximum feeding speed (feeds/min) | 200200 | 160160 | 150150 | 9393 | 8080 | 6060 | 4848 | 4040 | 3030 |
| Fixed clamping plate friction force (kg)Fixed clamping plate friction force (lbf) | 1022 | 2760 | 4088 | 55121 | 78172 | 78172 | 90198 | 100220 | 119262 |
| Moving clamping plate friction force (kg)Moving clamping plate friction force (lbf) | 3066 | 49108 | 65.5144 | 72.5160 | 144.5319 | 169373 | 200441 | 217478 | 245540 |
| Traction tension (kg)Traction tension (lbf) | 1431 | 16.536 | 19.543 | 25.556 | 4190 | 4190 | 67148 | 74163 | 85187 |
| Air consumption (L/min)Air consumption (CFM) | 26.50.94 | 38.51.36 | 471.66 | 58.62.07 | 109.53.87 | 109.53.87 | 1525.37 | 162.55.74 | 182.56.44 |

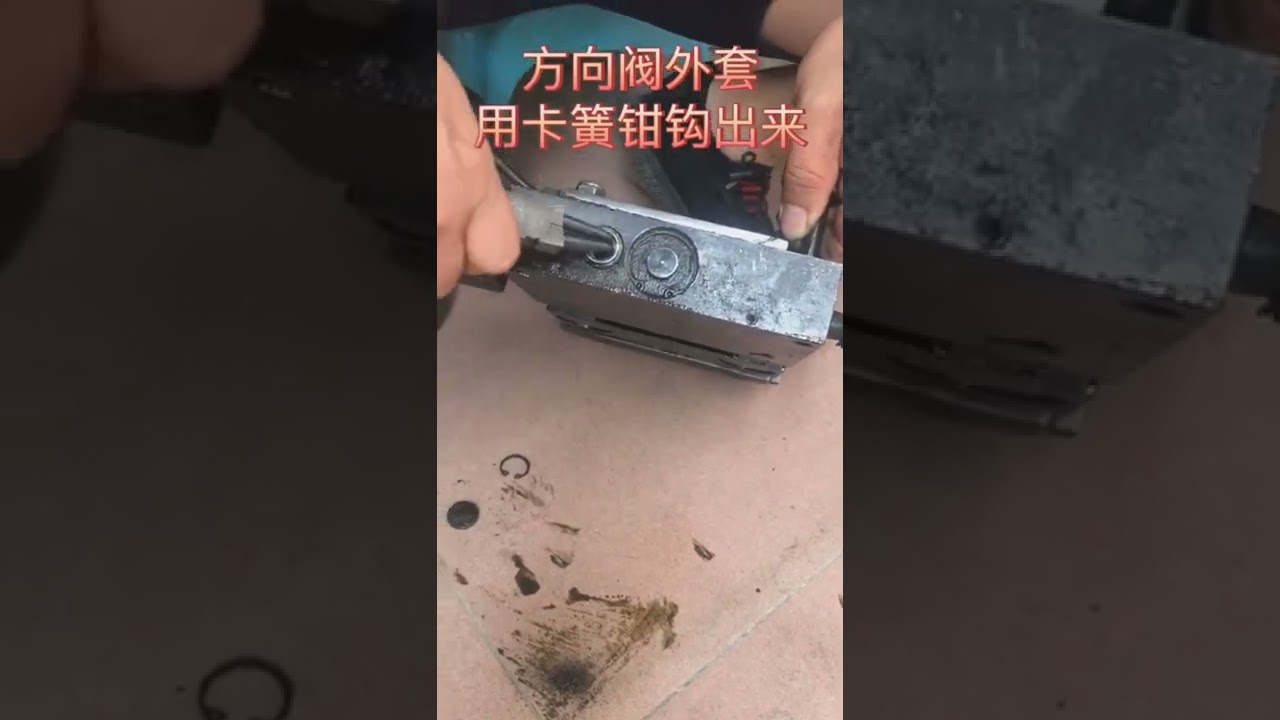

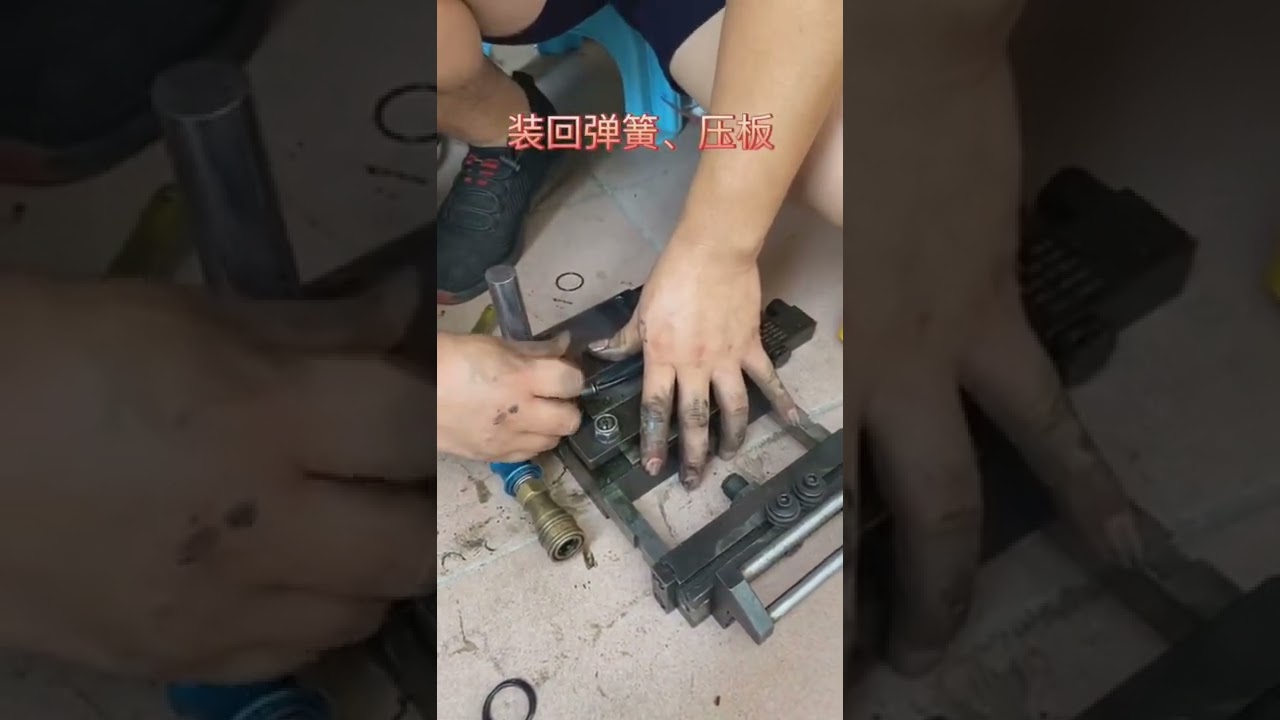

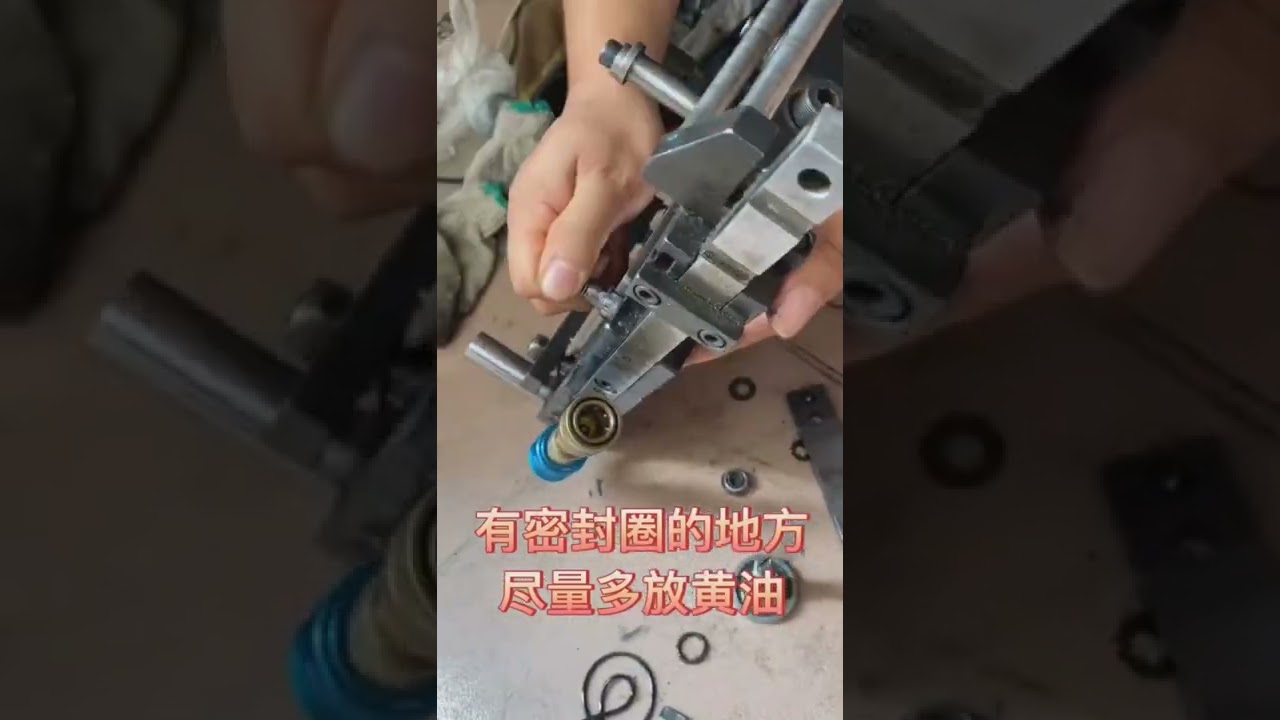

Vídeo original
Funcionamiento de la máquina
Aplicaciones
Procesos donde suele encajar
- Punzonado simple
- Herrajes ligeros
- Piezas pequeñas repetitivas
- Automatización básica de prensa
También puede buscarlo como
alimentador neumático para prensa, alimentador neumático AF, alimentador de aire, alimentador económico para prensa, alimentador para punzonadora

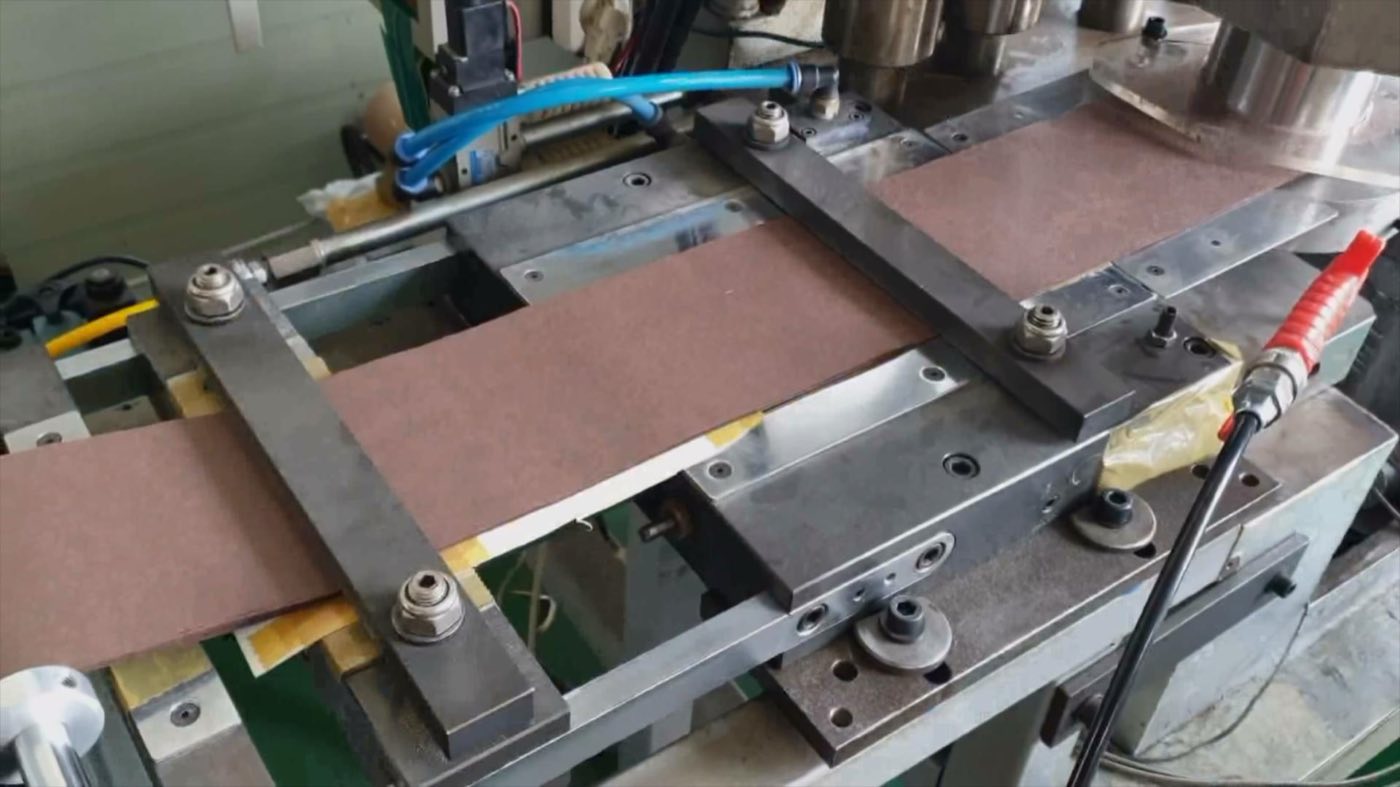

Discos abrasivos
El AF puede automatizar piezas repetitivas cuando el material y el paso son estables
La aplicación de estampado de abrasivos ilustra un ciclo sencillo y repetitivo. Polvo, desgaste y limpieza de mordazas deben considerarse para conservar el agarre.
- Controlar polvo
- Limpiar mordazas
- Confirmar paso fijo

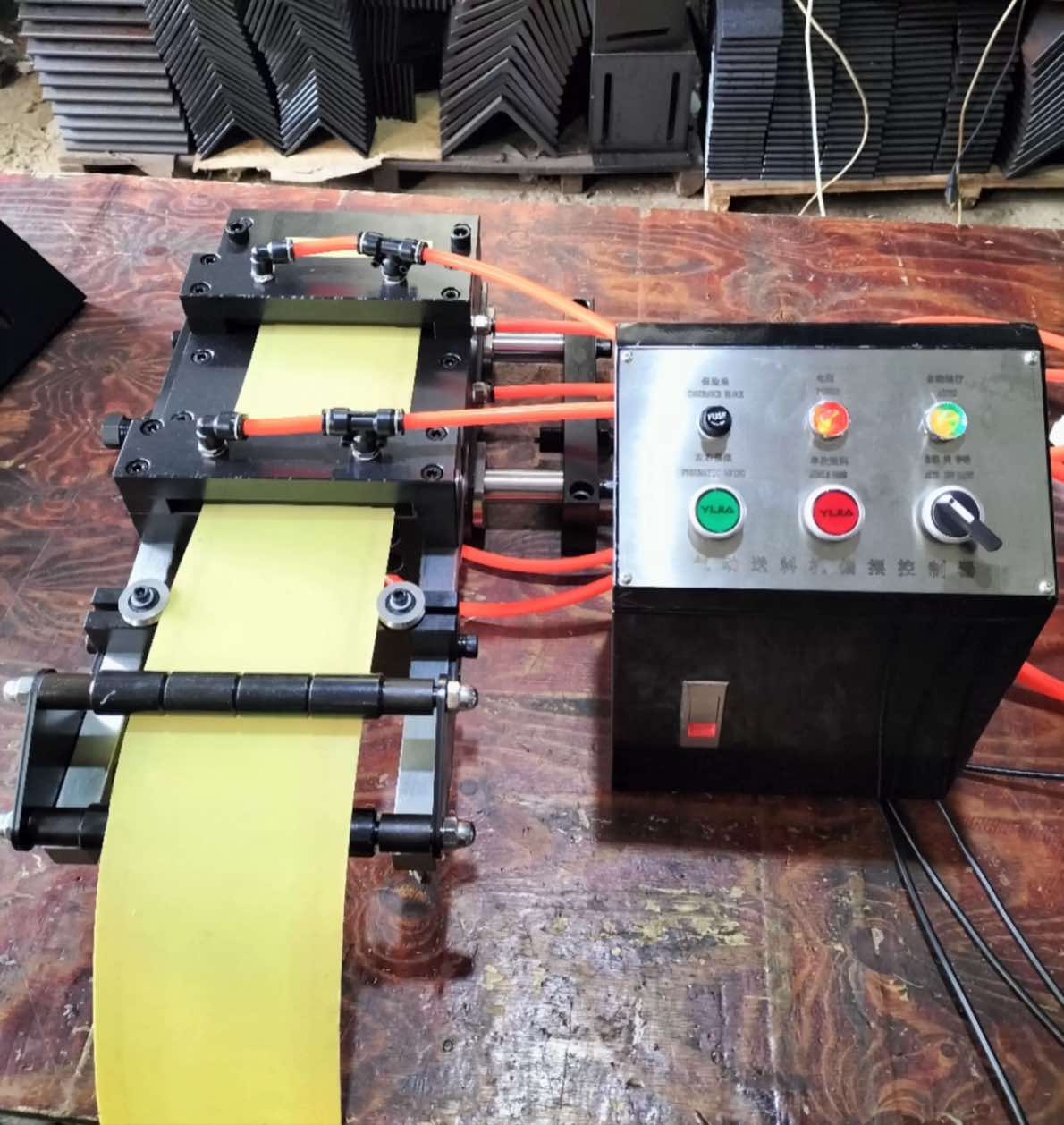

Discos de lija
La economía del AF es útil cuando no se necesitan recetas frecuentes
En piezas de gran volumen con una sola longitud de avance, la simplicidad puede ser una ventaja. Si cambia el diámetro o el paso con frecuencia, un servo reduce tiempo de ajuste.
- Lotes largos
- Pocos cambios de paso
- Comparar tiempo de ajuste
Malla metálica
La rigidez y el borde de una malla cambian el comportamiento de la mordaza
La aplicación en malla recuerda que el espesor nominal no describe toda la pieza. Patrón abierto, rebaba y deformación local deben probarse con material real.
- Enviar muestra
- Revisar rebaba
- Ajustar fuerza de sujeción

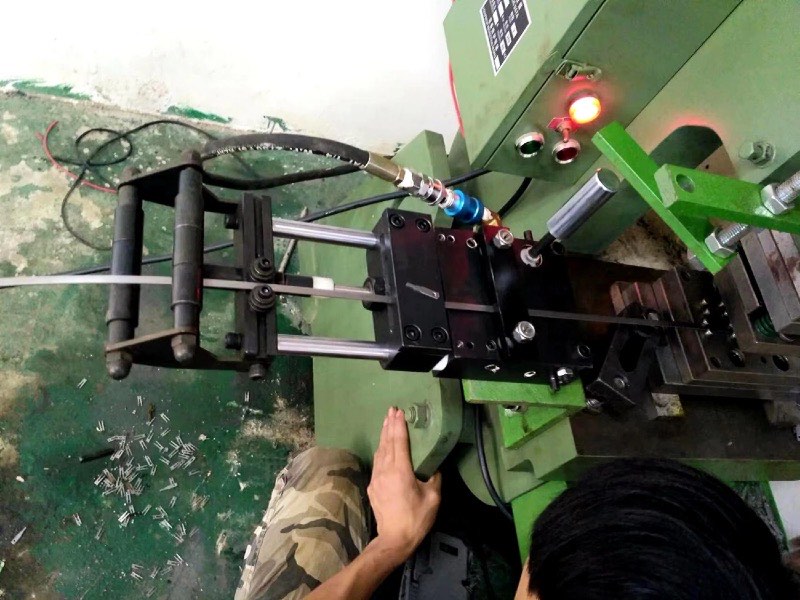

Componentes electrónicos
Tiras estrechas y piezas simples pueden usar AF dentro de un rango moderado de velocidad
En componentes pequeños se revisan paso, marcas y liberación de piloto. Para velocidades muy altas o tolerancias más estrictas, conviene comparar pinza, engranajes, rodillos o servo.
- Tira estrecha
- Troquel progresivo
- Comparar alimentadores rápidos
Comparación práctica
Lo que debe revisar antes de pedir precio
Ventaja
Costo inicial bajo y estructura simple para automatización básica.
Límite
La estabilidad puede depender de presión de aire, sellos, desgaste y ajuste mecánico.
Decisión real
No es 'barato contra caro'; es paso fijo y simple contra flexibilidad y control programable.
Datos específicos para cotizar este equipo
- Ancho máximo de tira
- Espesor y material
- Longitud de alimentación
- SPM y carrera de prensa
- Tipo de troquel: simple o progresivo
- Si hay pasadores piloto o liberación requerida
Aplicaciones relacionadas
Soluciones donde aparece este equipo
Estas páginas muestran cómo el equipo se combina con otros módulos de línea según pieza, material, velocidad, superficie y salida de residuo.
Metalurgia ligera y piezas de ferretería
Las piezas de ferretería y metalurgia ligera parecen simples, pero pueden combinar material delgado, lotes pequeños, paso corto, residuo continuo y necesidad de bajo costo por pieza.
Explorar soluciónGuías técnicas relacionadas
Problemas de selección conectados con este equipo
Estas guías ayudan a decidir cuándo este equipo encaja, cuándo comparar otra configuración y qué datos enviar antes de cotizar.
Herrajes y bisagras: alimentador servo o línea 3 en 1
En herrajes, bisagras, soportes y piezas metálicas pequeñas, la mejor solución no se decide por una sola pieza. Se decide agrupando familias, rangos de material, frecuencia de cambio y forma de residuo.
Leer guía
Cuándo usar alimentador neumático para prensa
El alimentador neumático puede ser una solución económica y práctica, pero solo cuando el trabajo permite paso fijo, precisión moderada y una línea sencilla.
Leer guíaAlimentador neumático o servo para prensa: cuál conviene
Ambos alimentan material hacia la prensa, pero no responden igual cuando cambian paso, velocidad, precisión, troquel o frecuencia de ajuste.
Leer guíaPrecio por configuración
Precio y cotización de este equipo
HENLI no publica un precio fijo para Neumático AF porque la configuración cambia según material, bobina, prensa, troquel, opciones, voltaje, embalaje y país de destino. Para comparar ofertas, primero hay que comparar la misma configuración técnica.
Rango de máquina
El ancho, espesor, peso de bobina, velocidad, paso y tipo de material pueden cambiar estructura, motor, control y accesorios.
Opciones necesarias
Carro de bobina, brazo presor, cabezal abrible, lubricación, cizalla, cortador de chatarra, sensores o protección superficial se agregan solo cuando el proceso lo necesita.
Integración de línea
La altura de alimentación, señal de prensa, espacio de instalación, dirección de entrada, espacio de mantenimiento y equipo anterior o posterior influyen en la propuesta.
Oferta comparable
Envíe por WhatsApp material, espesor, ancho, bobina, prensa, paso, SPM, fotos de pieza y espacio. Con esos datos se cotiza una configuración concreta.
FAQ
Preguntas frecuentes
¿Cuándo elegir un alimentador neumático?
Cuando el proceso es de paso fijo, la velocidad no es extrema y se necesita una solución económica para automatizar una prensa existente.
¿Cuándo conviene pasar a un alimentador servo NC?
Cuando hay cambios frecuentes de longitud, mayor exigencia de repetibilidad, material más difícil o una línea que necesita control programable.
¿Cuál es el precio de un alimentador neumático?
Depende del modelo AF, ancho, longitud de alimentación, opción E/R/E+R, tanque de aire, tipo de montaje, embalaje, voltaje y destino. Primero se revisa la prensa y el troquel.
¿Puede trabajar con troqueles que usan pasadores piloto?
Puede hacerlo cuando se selecciona una versión con liberación adecuada, como tipo R o E+R, para que el troquel pueda corregir la posición del material sin pelear contra la mordaza.
¿Qué limita la estabilidad de un alimentador neumático?
La estabilidad depende de presión de aire, consumo, longitud de alimentación, condición de mordazas, lazo previo, liberación del troquel y repetibilidad de la prensa. Si estos puntos varían, conviene revisar servo NC.
Productos relacionados
Otros equipos de la misma línea
Alimentación
Alimentador servo NC
El alimentador servo NC controla el paso de alimentación de la tira hacia el troquel, sincronizado con la prensa.
Ver detalles
Alimentación
Alimentador de rodillos de alta velocidad
El alimentador de rodillos de alta velocidad se sincroniza mecánicamente con la prensa para producciones de paso fijo.
Ver detalles
Desbobinado
Desbobinador de bobina metálica
El desbobinador sostiene la bobina y libera la tira antes del enderezado, alimentador o línea de corte.
Ver detallesCotización técnica
Cotizar Neumático AF
Envíe material, medidas, forma de entrada, prensa, proceso y espacio de instalación. HENLI revisará si conviene este modelo o una configuración alternativa.
Datos útiles para responder rápido
- Tipo de pieza o proceso de estampado
- Material y acabado superficial
- Forma de entrada: bobina, tira, formato cortado, lámina o residuo
- Espesor, ancho y largo cuando aplique
- Peso, ID y OD de bobina si el material viene en rollo
- Prensa, SPM, troquel y punto de proceso
- Espacio disponible y fotos/video de la instalación
- País de destino, voltaje y requisitos de embalaje
