Lubricador doble cara para lámina y formatos cortados de prensa hidráulica
Este lubricador aplica aceite en ambas caras de láminas cortadas o formatos cortados y las devuelve al mismo lado para que un operador o robot pueda cargar la prensa hidráulica.
Unidades de ingeniería
Uso recomendado
Cuándo conviene este equipo
Para celdas de formado donde el material ya no viene como bobina continua: láminas cortadas de autopartes, paneles, piezas de electrodomésticos, embutido profundo o formado por estirado.
- Aplica aceite por arriba y por abajo en una sola estación.
- El retorno al mismo lado facilita operación junto a prensa hidráulica.
- La recirculación ayuda a reducir desperdicio frente a aplicación manual.

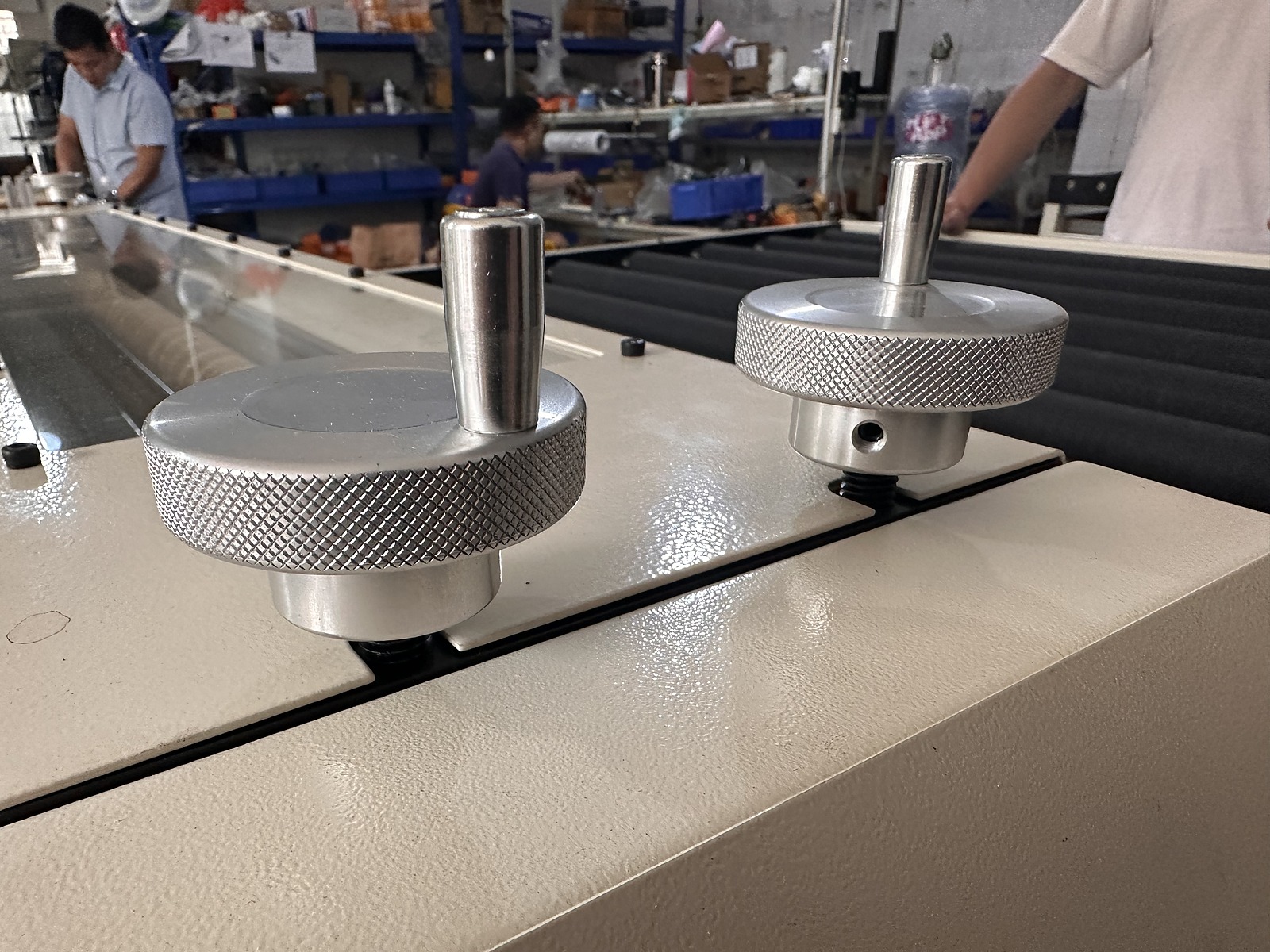

- El ajuste de rodillos ayuda a adaptar diferentes espesores y condiciones de formato cortado.
- La detección de lámina y el panel de control apoyan ciclos repetibles.
Encaje técnico
Cuándo usarlo y cuándo revisar otra opción
Encaja bien cuando
- Láminas cortadas que deben aceitarse por ambas caras antes de prensa hidráulica, embutido o formado.
- Talleres donde un operador necesita cargar, aceitar, recibir de vuelta y pasar la lámina a prensa desde el mismo lado.
- Aplicaciones donde la cantidad de aceite, retorno, detección de lámina y recirculación deben ser más estables que el cepillado manual.
Revise otra configuración si
- Tira continua de bobina que entra directamente al alimentador o troquel; allí conviene lubricador de rodillos CT.
- Procesos donde solo se necesita reforzar aceite en una pequeña zona del troquel; revise alimentador de aceite para prensa.
- Piezas con geometría ya formada, muy irregular o sin superficie plana suficiente para pasar por rodillos.
Descripción técnica
Qué resuelve dentro de la línea
El lubricador doble cara para lámina está pensado para láminas cortadas o formatos cortados que se preparan junto a una prensa hidráulica, no para una tira continua de bobina. La lámina entra por la mesa, recibe aceite por arriba y por abajo, y regresa al mismo lado para que el operador o robot la transfiera a prensa.
Su valor está en convertir una operación manual irregular en una estación repetible: control de aceite, retorno, rodillos, detección de lámina, recirculación y ergonomía de carga en una celda compacta.
Flujo de trabajo
- Llenado y ajusteEl operador agrega lubricante al tanque y define condición de aceite, velocidad o modo de trabajo.
- Carga de láminaLa lámina cortada o formato cortado se coloca en la mesa por operador, robot o estación de transferencia.

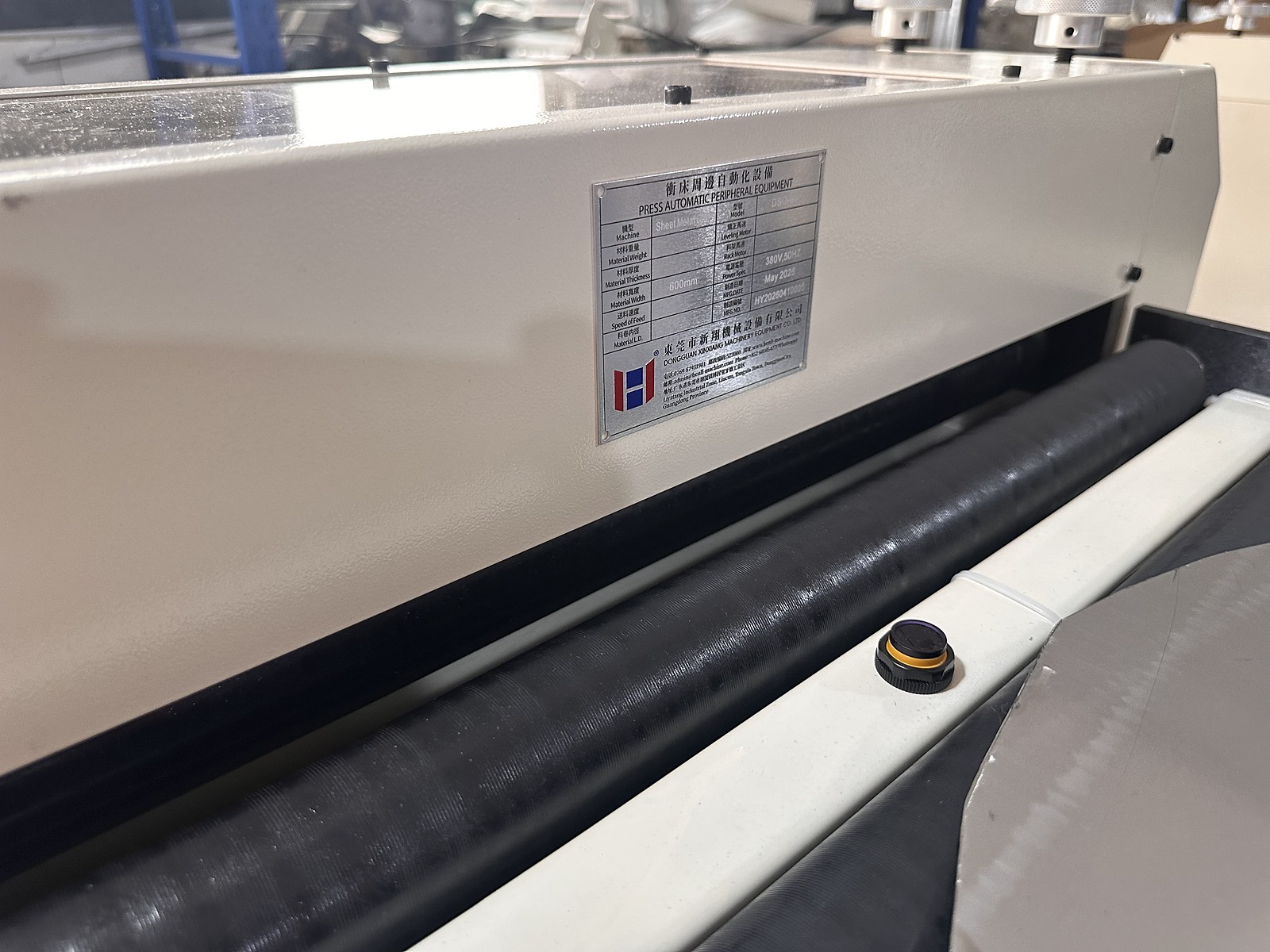

- Aceite en dos carasLos rodillos superiores e inferiores aplican película de aceite en ambas superficies de la lámina.
- Retorno y descargaLa lámina regresa al mismo lado para ser tomada y llevada a la prensa hidráulica o proceso de formado.
Selección
Cómo decidir si este modelo encaja
La decisión correcta depende del material, la prensa, el troquel, la velocidad real y el problema de producción. Estos puntos ayudan a evitar una compra por nombre de máquina.
Confirme tamaño máximo
Ancho, largo, espesor y peso determinan mesa, rodillos, soporte y ancho de trabajo.
Confirme proceso posterior
Prensa hidráulica, embutido profundo o formado por estirado cambian la exigencia de película y aceite.
Confirme carga
Manual, robot o estación de carga definen lado de operación, seguridad, altura y ritmo.
Confirme aceite
Aceite ligero, aceite para embutido profundo, anticorrosivo o aceite especial cambian caudal, bomba, filtro y mantenimiento.
Datos de selección
Parámetros y puntos de revisión
MaterialLáminas cortadas y formatos cortados antes de formado
Ancho de trabajo0-1200 mm personalizable
Aplicación de aceiteRodillos superiores e inferiores para dos caras
RetornoCarga, retorno y descarga desde el mismo lado
CargaManual, robot o estación de carga según proyecto
ControlPanel, alarma de nivel, velocidad, avance manual y detección de lámina
Modelos y parámetros
Tabla técnica para preselección
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Unidades de parámetros
Anchos de referencia para lubricador doble cara
La fuente muestra 300, 500, 600 y 1200 mm como ejemplos. También se pueden revisar anchos compactos u otros dentro del rango 0-1200 mm.
| Ancho de referencia | Mejor para | Antes de cotizar confirme |
|---|---|---|

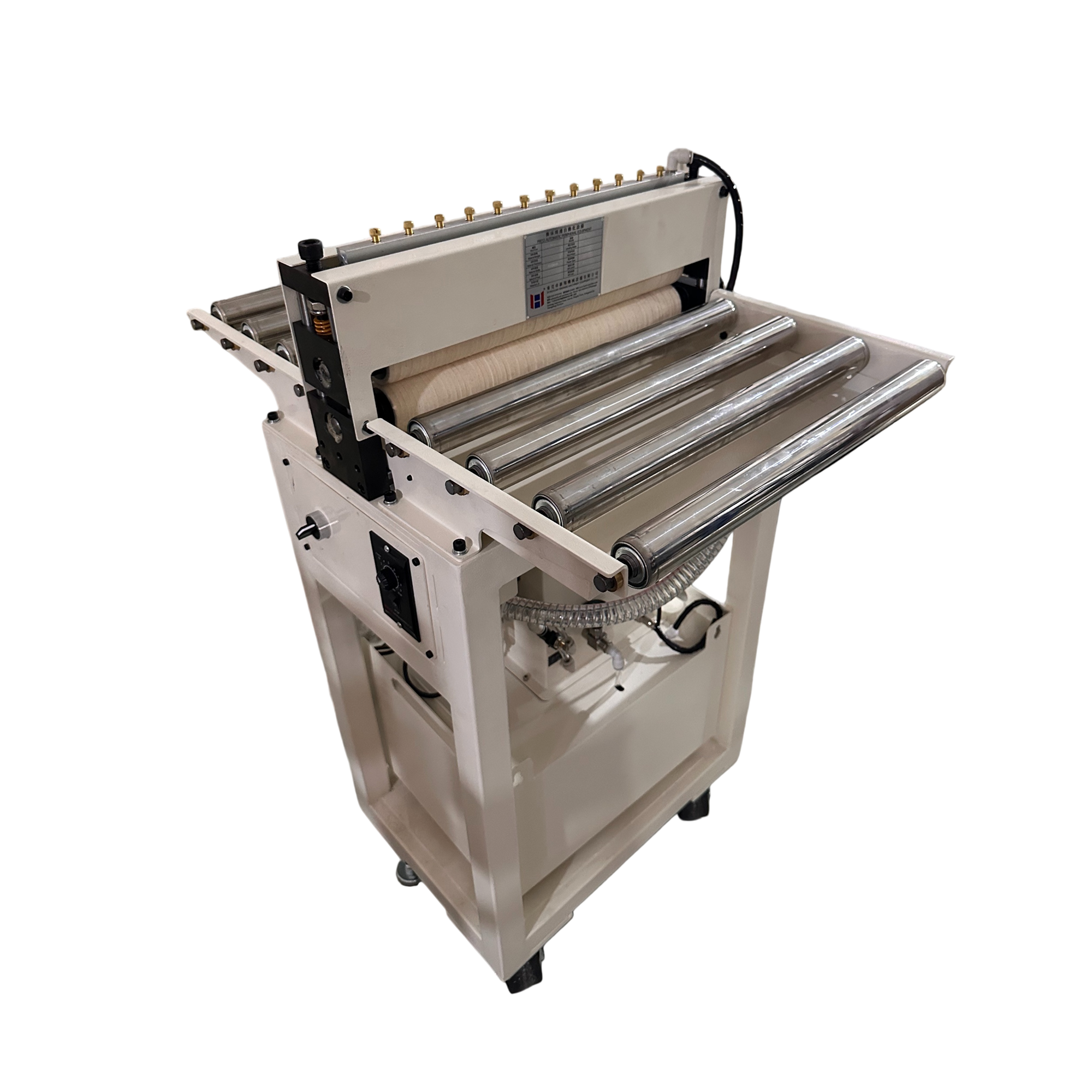

| 300 mm | Láminas pequeñas y estaciones compactas | Tamaño máximo de lámina y espacio junto a prensa |

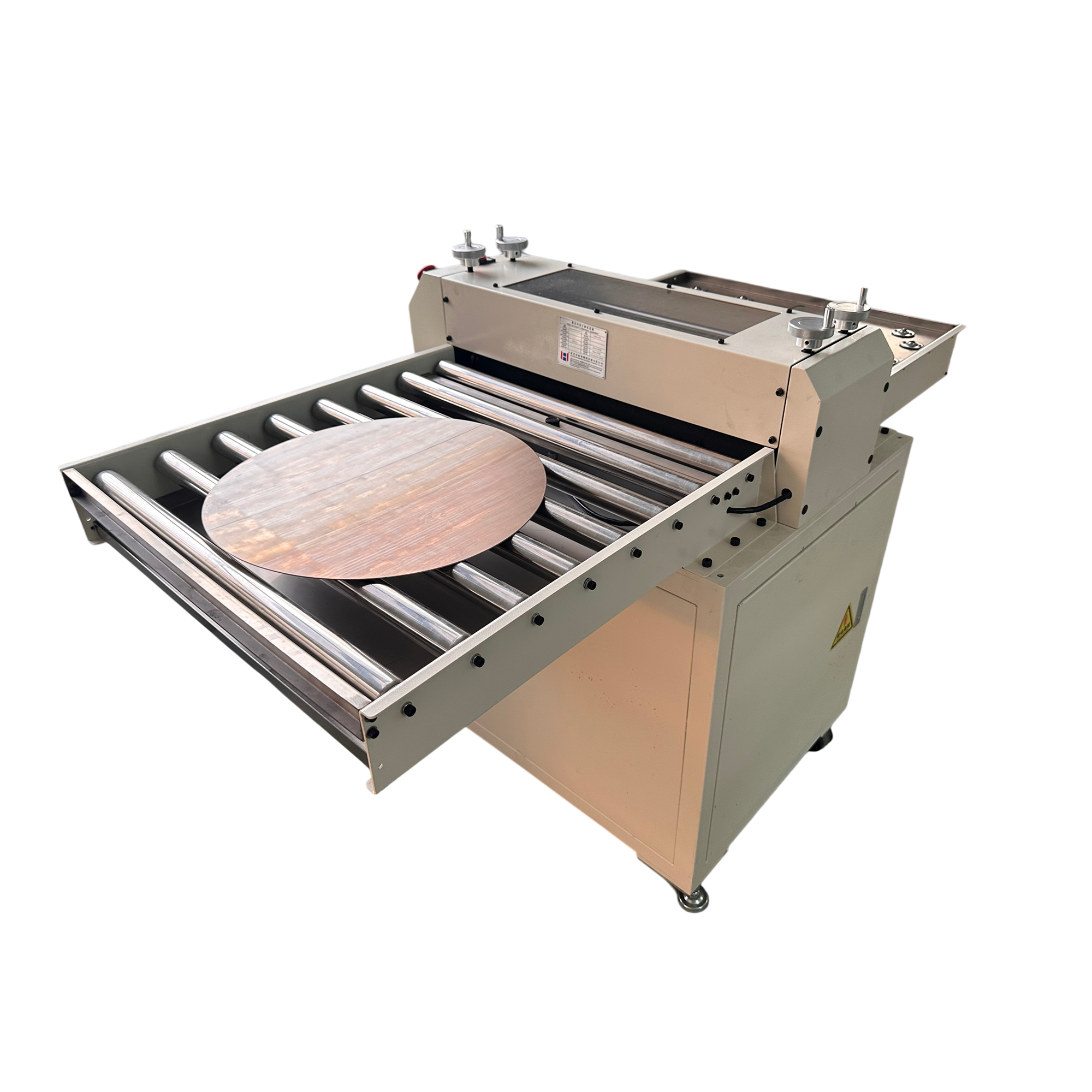

| 500 mm | Piezas medianas de formado | Método de carga y aceite requerido |

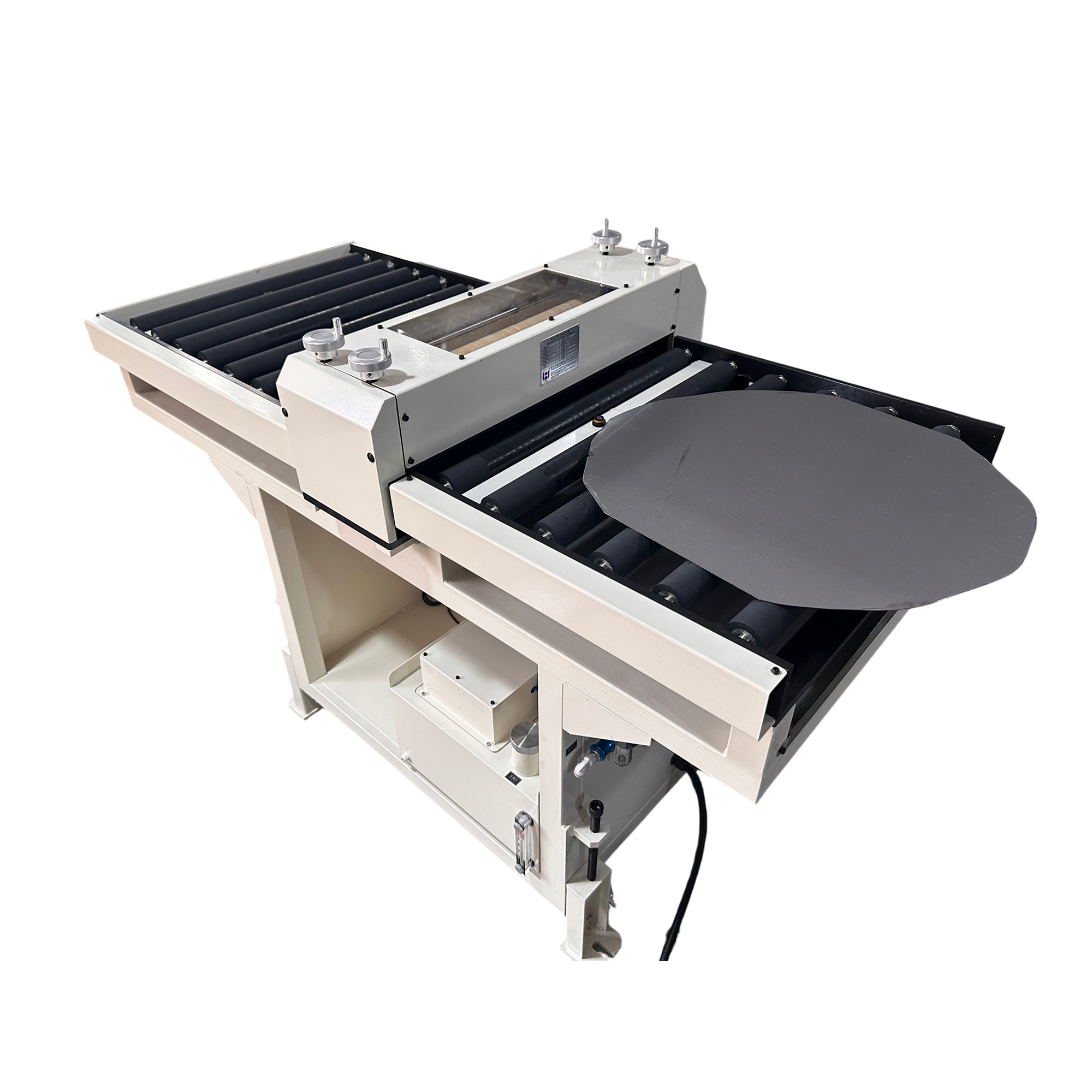

| 600 mm | Paneles medianos y prensa hidráulica estándar | Espesor, peso de lámina y ritmo de trabajo |

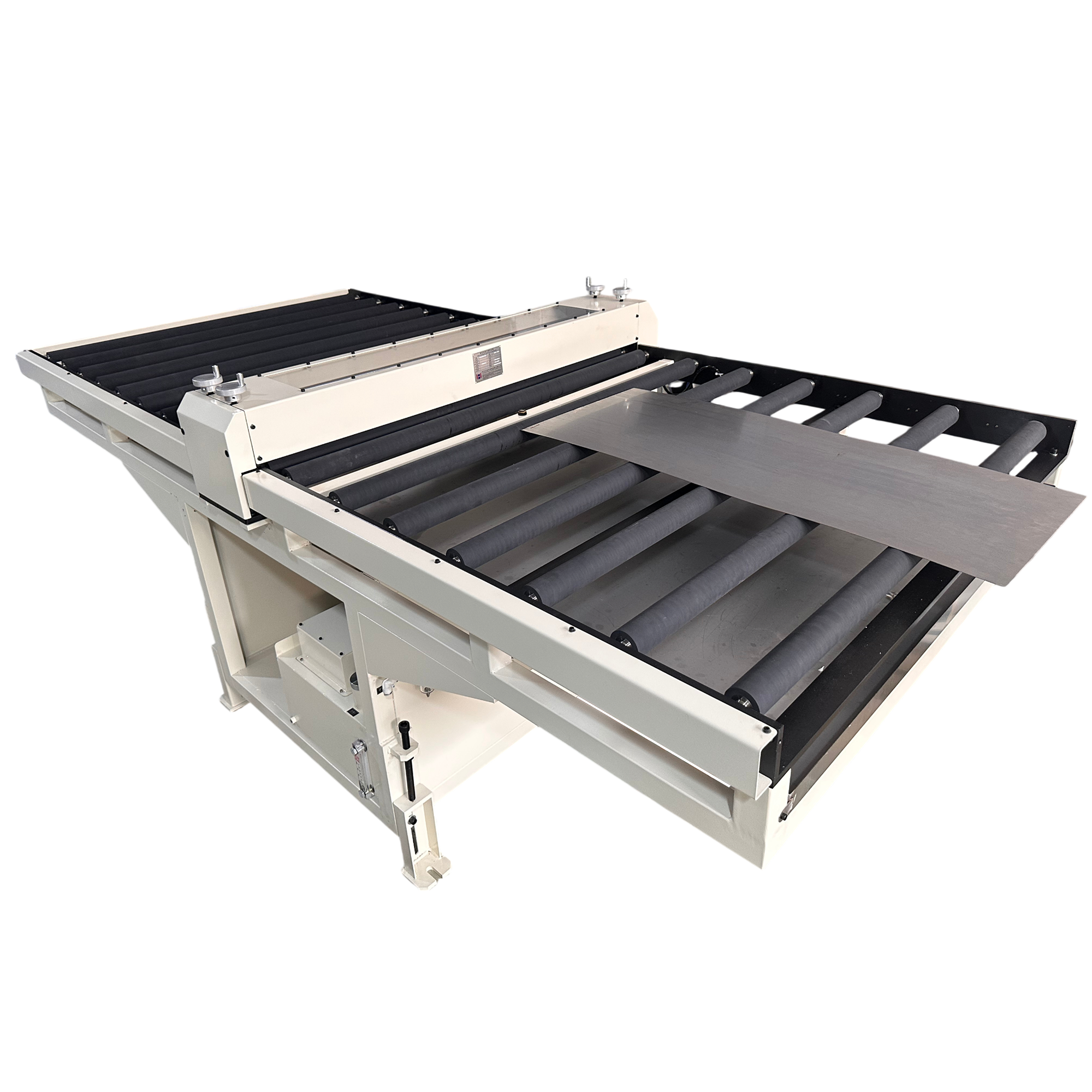

| 1200 mm | Láminas anchas y piezas grandes | Soporte, seguridad, retorno y espacio disponible |
| Personalizado 0-1200 mm | Proyectos no estándar | Plano o foto de la lámina, espacio de trabajo y requerimiento de película |
Datos de proceso para seleccionar la estación
| Dato | Por qué importa | Ejemplo de decisión |
|---|---|---|
| Ancho y largo de lámina | Define mesa, rodillos y retorno | Compacto, estándar o ancho personalizado |
| Espesor y material | Cambia presión de contacto y tracción | Acero, inoxidable, aluminio o material sensible |
| Tipo de aceite | Afecta flujo, filtro y recirculación | Aceite ligero, aceite de embutido o anticorrosivo |
| Método de carga | Define ergonomía y seguridad | Operador, robot o estación de transferencia |
| Prensa posterior | Conecta la estación con el ritmo real | Prensa hidráulica, embutido o formado |
Configuración
Opciones que cambian la selección
Retorno al mismo lado
Reduce recorrido alrededor de la prensa. El operador carga la lámina, el equipo aceita ambas caras y la lámina vuelve al mismo lado.
Ancho 300, 500, 600 o 1200 mm
Estos anchos son ejemplos de selección. El rango se personaliza dentro de 0-1200 mm según lámina, espacio de trabajo y prensa.

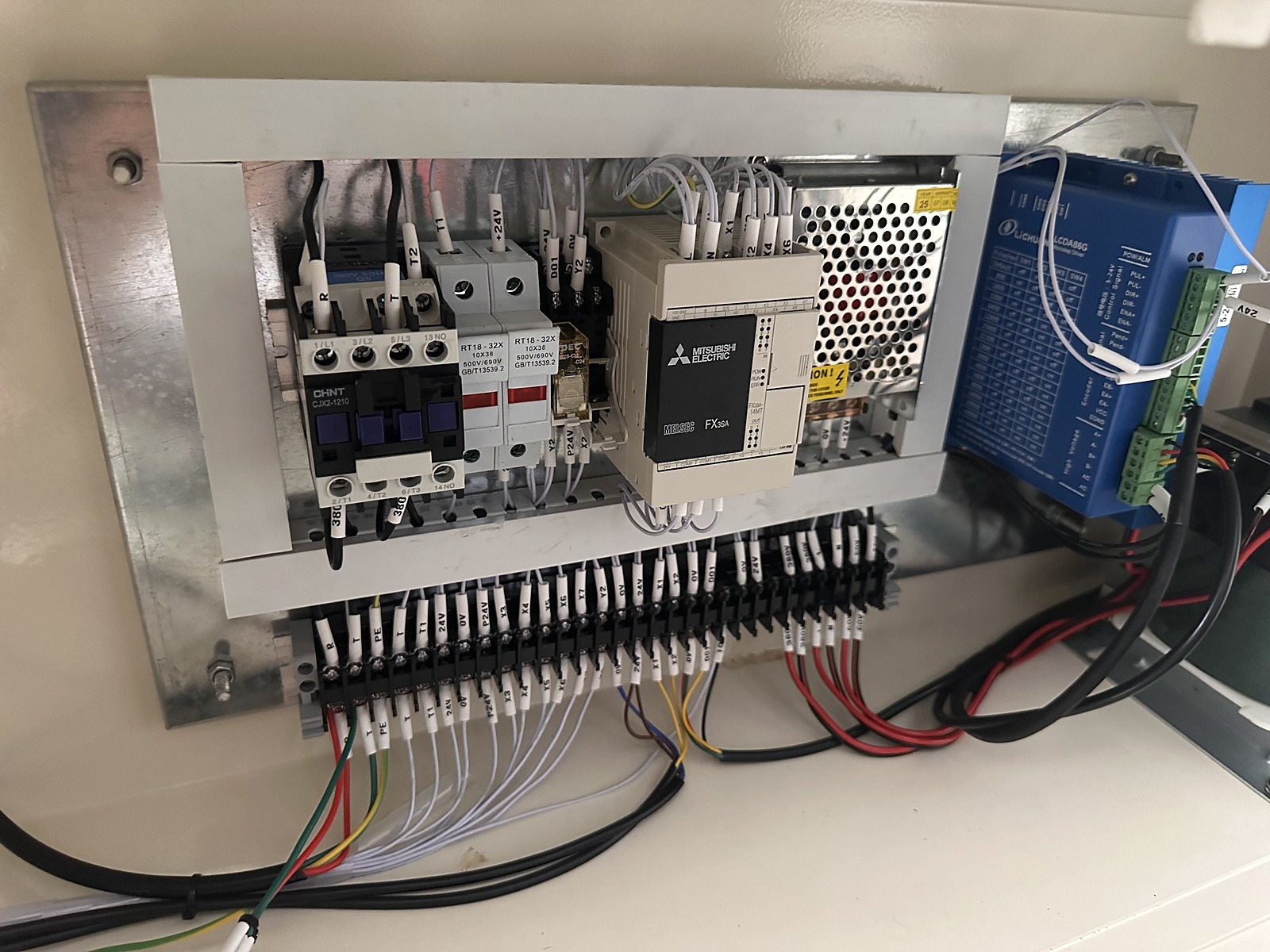

Panel y alarma de aceite
El panel puede incluir temporizador, indicación de energía, alarma de nivel, ajuste de velocidad y avance manual para alimentar aceite.

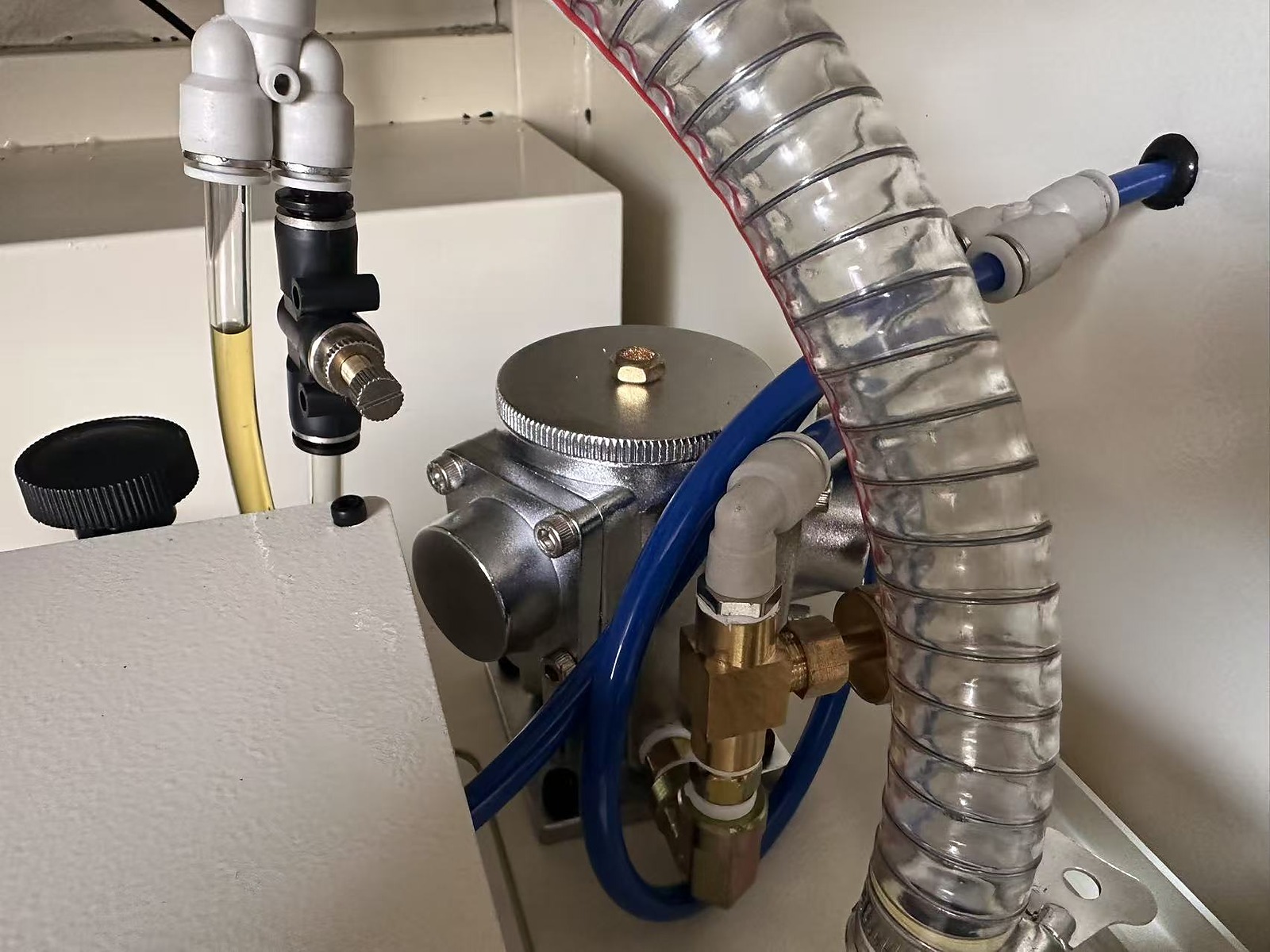

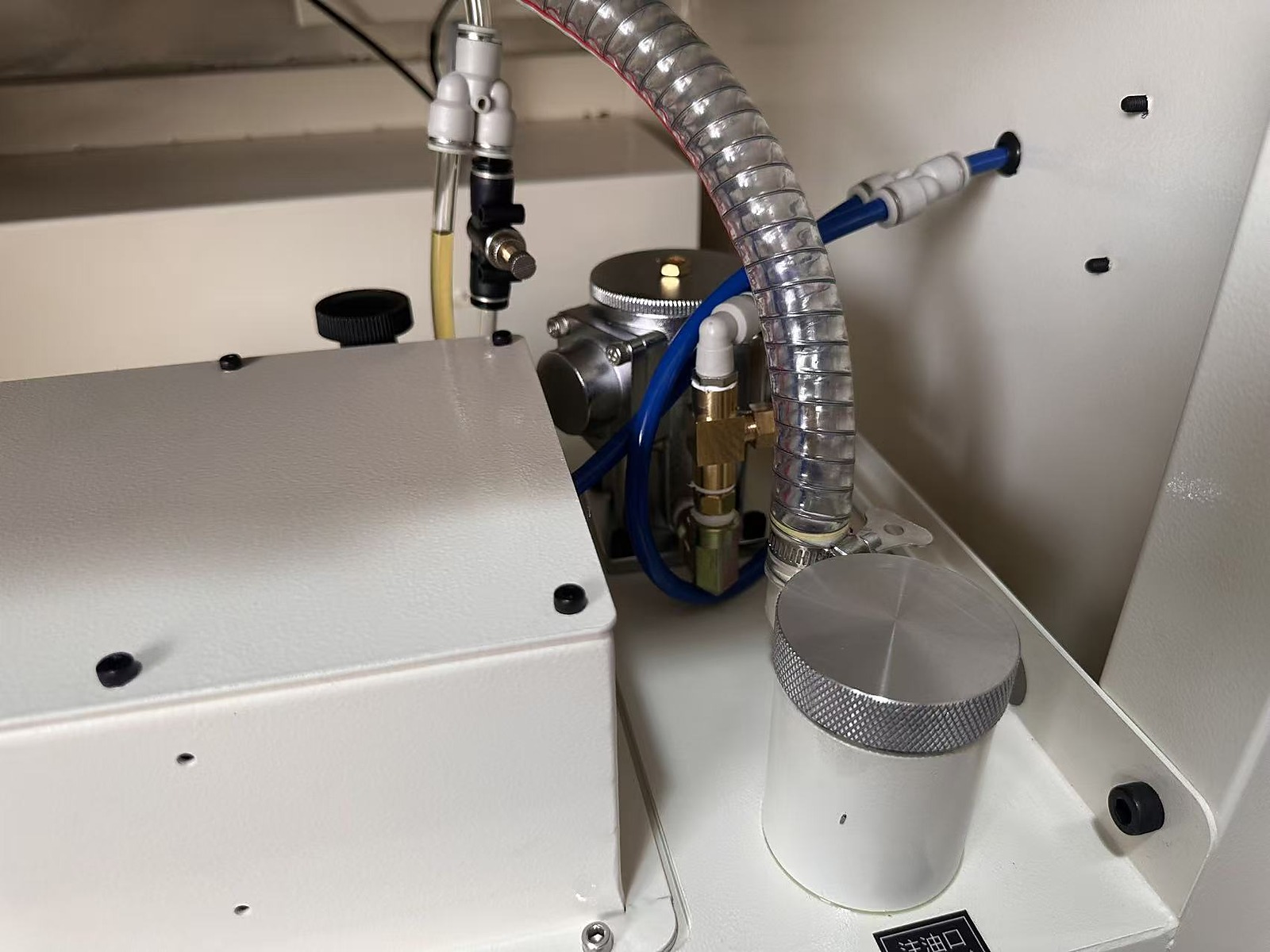

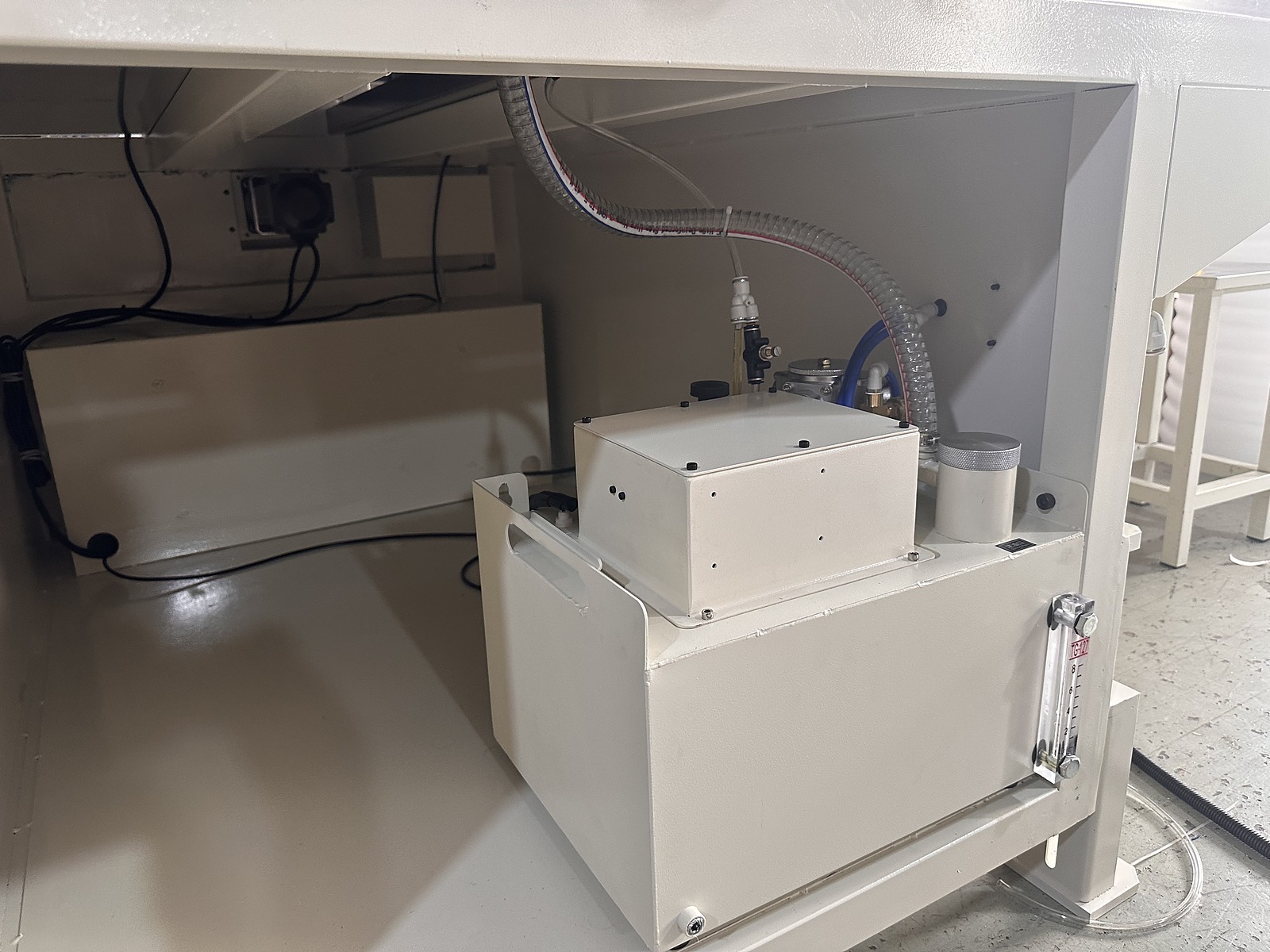

Recirculación
Tanque, bomba, filtro, retorno y tuberías permiten reutilizar aceite y mantener una aplicación más limpia.

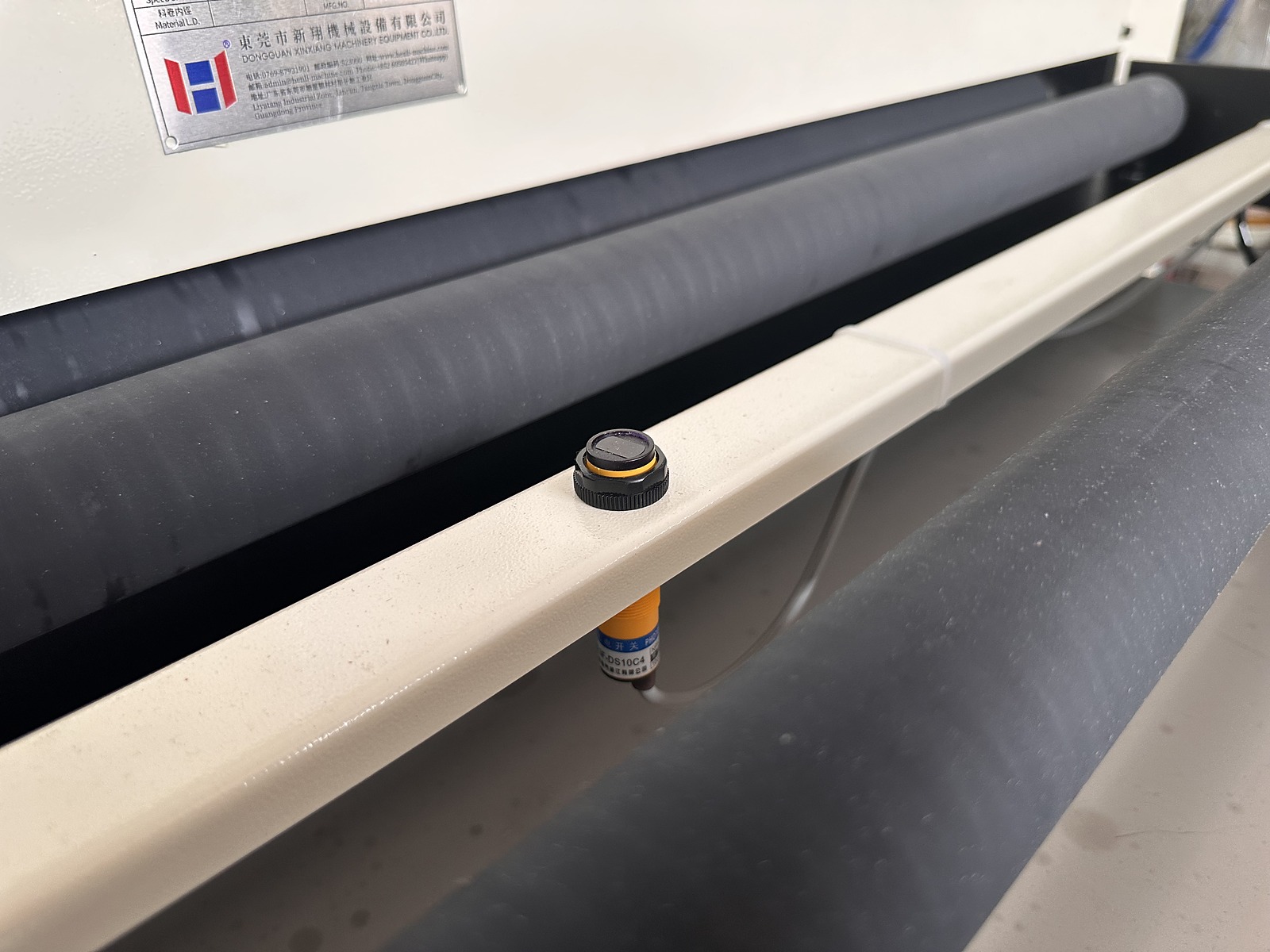

Detección fotoeléctrica
El sensor detecta entrada de lámina para ayudar a automatizar el ciclo de aceite y retorno.
Carga manual o robot
La selección debe confirmar si la lámina entra por operador, robot o estación de transferencia junto a la prensa.
Archivo visual del producto
Todas las vistas técnicas disponibles
Se han localizado y organizado 10 imágenes de las fichas técnicas originales de HENLI. Las vistas se agrupan por función para relacionar cada imagen con la decisión de compra.
Sistema de lubricación
10vistas
Parámetros originales completos
Tablas técnicas de la ficha HENLI
Se mantienen todos los valores publicados. La selección final debe comprobar la combinación real de material, espesor, ancho, resistencia y bobina.
Doble cara · Tabla técnica original 1
| Selection Item | What to Confirm | Why It Matters |
|---|---|---|
| Blank width | 0-1200 mm working width, including compact custom models such as 100 mm when required | Determines model size, roller table width, and feeding layout. |
| Material and thickness | Carbon steel, stainless steel, aluminum, copper, or customer material | Affects roller pressure, oil film amount, and forming lubrication needs. |
| Oiling requirement | Light film, heavier lubrication, special drawing oil, or anti-rust oil | Helps choose oil flow setting and circulation design. |
| Loading method | Manual loading, robot loading, or press-side transfer station | Confirms whether same-side return feed is the best layout. |
| Downstream press | Hydraulic press, oil press, deep drawing press, or forming die | Connects the oiler to the real forming process and handling rhythm. |
Aplicaciones
Procesos donde suele encajar
- Prensa hidráulica de formado
- Embutido profundo
- Formado por estirado
- Láminas automotrices
- Paneles de electrodomésticos
- Piezas de acero inoxidable y herrajes
También puede buscarlo como
lubricador doble cara para lámina, lubricador de lámina, lubricador para formato cortado, aceitador para prensa hidráulica, lubricador para embutido profundo, lubricador de retorno al mismo lado
Comparación práctica
Lo que debe revisar antes de pedir precio
Vs. lubricador CT
El lubricador CT trabaja con tira continua de bobina. El lubricador doble cara trabaja con láminas ya cortadas.
Vs. aplicación manual
Reduce variación por operador, mejora control de cantidad y ayuda a mantener limpia la estación.
Vs. línea larga
El retorno al mismo lado evita una línea de transporte extensa cuando la prensa trabaja con láminas individuales.
Datos específicos para cotizar este equipo
- Ancho, largo y espesor máximo de la lámina
- Material y sensibilidad de superficie
- Tipo de aceite y película requerida
- Prensa posterior y operación: formado, embutido o formado por estirado
- Carga manual, robot o estación automática
- Espacio disponible junto a la prensa
- Voltaje, país de destino y fotos del espacio de instalación
Aplicaciones relacionadas
Soluciones donde aparece este equipo
Estas páginas muestran cómo el equipo se combina con otros módulos de línea según pieza, material, velocidad, superficie y salida de residuo.
Electrodomésticos y herrajes
En electrodomésticos, gabinetes y herrajes, la línea debe equilibrar costo, espacio, cambio de lote, planitud y protección de superficie. La configuración suele moverse entre línea 3 en 1 compacta y equipos separados.
Explorar solución Línea para paneles visibles de electrodomésticos
En paneles, gabinetes y cubiertas visibles, el comprador no solo busca alimentar la prensa. La línea debe proteger superficie, controlar aceite, mantener planitud y permitir cambios de referencia sin perder orden.
Explorar soluciónGuías técnicas relacionadas
Problemas de selección conectados con este equipo
Estas guías ayudan a decidir cuándo este equipo encaja, cuándo comparar otra configuración y qué datos enviar antes de cotizar.
Paneles de electrodomésticos: cómo evitar rayas en la línea
En paneles visibles, gabinetes y cubiertas de electrodomésticos, una línea de alimentación debe cuidar algo más que el paso. También debe proteger el acabado, controlar la planitud y aplicar aceite solo donde el proceso lo necesita.
Leer guía
Cómo reducir rayas por rodillos en lámina visible
Cuando una lámina visible sale rayada, el problema no siempre es falta de aceite. La marca puede venir de presión, suciedad, guía lateral, rodillos o contacto con residuo.
Leer guía
Lubricador de bobina o doble cara: cuál elegir
La buena lubricación no es aplicar más aceite. Es aplicar la cantidad correcta, en la zona correcta y con repetibilidad para el proceso de estampado.
Leer guíaLubricador de bobina o alimentador de aceite: cuándo usar cada uno
La lubricación correcta no significa usar más aceite. Significa aplicar el aceite adecuado, en el punto correcto y con repetibilidad.
Leer guíaCómo proteger lámina prepintada o inoxidable en estampado
Cuando la superficie es visible para el cliente final, la línea debe cuidar presión, limpieza, guiado, lubricación y contacto de rodillos desde la entrada hasta la salida.
Leer guíaCómo evitar rayas en lámina durante el estampado
Las rayas rara vez vienen de una sola causa. Hay que revisar material, rodillos, presión, guiado, lubricación, suciedad, planitud y el contacto dentro del troquel.
Leer guíaPrecio por configuración
Precio y cotización de este equipo
HENLI no publica un precio fijo para Doble cara porque la configuración cambia según material, bobina, prensa, troquel, opciones, voltaje, embalaje y país de destino. Para comparar ofertas, primero hay que comparar la misma configuración técnica.
Rango de máquina
El ancho, espesor, peso de bobina, velocidad, paso y tipo de material pueden cambiar estructura, motor, control y accesorios.
Opciones necesarias
Carro de bobina, brazo presor, cabezal abrible, lubricación, cizalla, cortador de chatarra, sensores o protección superficial se agregan solo cuando el proceso lo necesita.
Integración de línea
La altura de alimentación, señal de prensa, espacio de instalación, dirección de entrada, espacio de mantenimiento y equipo anterior o posterior influyen en la propuesta.
Oferta comparable
Envíe por WhatsApp material, espesor, ancho, bobina, prensa, paso, SPM, fotos de pieza y espacio. Con esos datos se cotiza una configuración concreta.
FAQ
Preguntas frecuentes
¿Esta máquina es para bobina continua o para formatos cortados?
Principalmente es para láminas cortadas y formatos cortados antes de prensa hidráulica, embutido o formado por estirado. Para tira continua de bobina conviene revisar el lubricador CT.
¿Por qué sirve el retorno al mismo lado?
Porque permite que un operador cargue y descargue desde el mismo lado de la estación. Es práctico cuando la máquina trabaja junto a una prensa hidráulica y las láminas se manejan una por una.
¿Se puede ajustar la cantidad de aceite?
Sí. La configuración puede incluir control de flujo, panel, bomba, recirculación y ajuste según material, espesor, aceite y proceso de formado.
¿Cuál es el precio de un lubricador doble cara para formatos cortados?
No hay precio fijo. La cotización depende de ancho, largo de lámina, espesor, aceite, mesa, retorno, control, carga manual o robot, voltaje y espacio junto a prensa.
¿Cómo elegir el ancho útil de la estación?
Se confirma con el ancho y largo máximo de la lámina, el peso, el método de carga, el lado de retorno, la distancia a la prensa y el espacio real disponible para operación segura.
