Qué cambia al lubricar un disco antes del embutido
El punto de partida es la forma de entrada. Aquí el material ya fue cortado como disco, círculo o blank y se presenta pieza por pieza a una prensa de embutido, hidráulica o de formado. No es una tira que todavía avanza desde una bobina hacia un troquel progresivo.
Durante el formado, distintas zonas de la pieza pueden entrar en contacto con el pisador, el radio de la matriz, el punzón y otras superficies de la herramienta. Una película irregular puede coincidir con cambios de fricción, pero no sustituye la validación de material, borde, herramienta, presión del pisador ni parámetros de proceso.

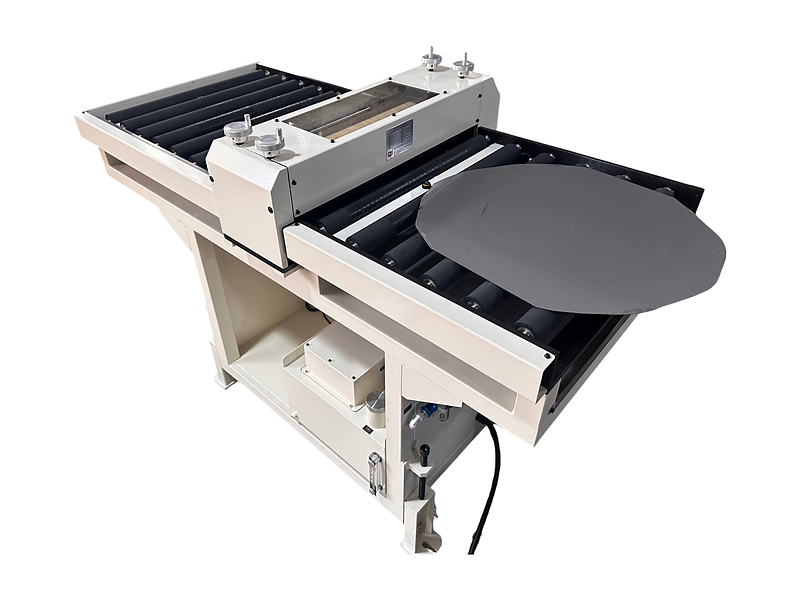

El lubricador doble cara HENLI recibe formatos cortados y usa rodillos superior e inferior con retorno al mismo lado. Es una dirección de evaluación para discos individuales, no una confirmación automática de diámetro, espesor, ritmo, estabilidad de transporte o necesidad de lubricar ambas caras.
Revisar la configuración HENLI para piezas cortadas y retorno al mismo lado
Dónde aplicar el aceite: en la bobina o después del blanking
Si el material sigue como tira continua, la lubricación puede evaluarse antes del troquelado con un equipo para bobina. Si el disco ya fue separado y después entra a otra prensa para embutirse, la necesidad cambia a manejo y cobertura de una pieza individual.
Un flujo típico puede incluir corte del disco, apilado o transferencia, lubricación y carga a la prensa. La posición exacta depende de la forma de manipular la pieza, el riesgo de contaminar el apilado, la distancia disponible y si el proceso requiere una cara o dos.
Una línea Zigzag puede producir círculos desde bobina mediante blanking con alimentación X–Y. Esa es una etapa aguas arriba: no demuestra que la lubricación posterior esté incluida en la línea ni que todos los discos deban aceitarse en el mismo punto.
Ver cómo se producen discos desde bobina antes de la etapa de formado
Por qué importa cubrir una o dos caras de forma uniforme
La cara superior puede trabajar contra el pisador y el punzón, mientras la inferior puede entrar en contacto con el radio y la cavidad de la matriz. La geometría real determina dónde se necesita lubricante; no todos los discos requieren la misma cobertura ni ambas caras.
Una cobertura controlada busca evitar zonas secas y acumulaciones evidentes entre una pieza y la siguiente. Eso no equivale a prometer un espesor de película constante: aceite, viscosidad, estado de los rodillos, superficie del blank, contacto y ritmo deben validarse juntos.
Antes de decidir una estación, confirme si la entrada es bobina, lámina cortada, disco u otra pieza plana y si el objetivo es cobertura completa o aplicación localizada. Esa clasificación evita pedir un equipo correcto para una forma de material, pero incorrecto para el proceso real.
Clasificar el equipo por forma de material y punto de aplicación
Cómo comparar rodillos, aplicación manual y spray
La aplicación manual puede servir para pruebas o lotes pequeños, pero su resultado depende de cómo cada persona distribuye el lubricante. El spray puede orientar aceite a zonas específicas, aunque también exige revisar niebla, sobrepulverización, limpieza y control de la cantidad.
Los rodillos de contacto transfieren lubricante mientras la pieza pasa entre superficies de aplicación. Pueden ser útiles cuando se busca cubrir una o dos caras de blanks manejados individualmente, siempre que diámetro, espesor, acabado, material del rodillo, aceite y trayectoria sean compatibles.
Ningún método es universalmente superior. Compare el patrón que necesita la herramienta, el ritmo, la sensibilidad de la superficie, la repetibilidad requerida, la forma de carga y las operaciones posteriores. La página de selección general conserva la comparación entre bobina y pieza cortada.
Comparar la ruta general para bobina, pieza cortada o aplicación localizada
Qué revisar cuando falta o sobra lubricante
Zonas secas o una cobertura cambiante pueden coincidir con arrastre, adherencia (galling), rayas, variación de flujo, arrugas o fisuras. Son indicios para revisar, no una prueba de causa: radio de matriz, pisador, estado de herramienta, borde del blank, material, suciedad y manipulación pueden producir señales parecidas.
Un exceso visible puede aumentar goteo, suciedad, deslizamiento durante el manejo y carga de limpieza. También debe revisarse su efecto en desengrase, soldadura, pintura, recubrimiento, pulido u otro acabado posterior. Agregar más aceite sin esa comprobación puede mover el problema en lugar de resolverlo.
Registre la ubicación del defecto y compárela con la huella de contacto y el patrón de aceite. Fotos de cada cara, una muestra y un video seguro del flujo ayudan a separar cobertura completa, lubricación localizada y otras causas antes de cambiar el proceso.
Separar lubricación de superficie completa de aceite localizado en prensa o troquel
Qué datos validar antes de definir el equipo
Envíe el dibujo o rango de diámetro del disco, material, estado, espesor, acabado y cara crítica. Añada el tipo de prensa, etapas y profundidad de formado, posición del problema, forma de carga y ritmo objetivo.
Identifique el lubricante actual con su ficha técnica, viscosidad conocida, forma de aplicación y cobertura observada. Incluya los requisitos posteriores de limpieza, soldadura, recubrimiento o pulido, además del espacio y la dirección de transferencia disponibles.
Si el material permanece continuo hasta el troquel, la evaluación debe volver al lubricador de bobina. Si ya llega como disco individual, HENLI puede revisar con la pieza, una muestra y el layout si corresponde una o dos caras y qué manejo debe validarse antes de cotizar.
Cualquier ajuste, limpieza o intervención debe hacerse con el equipo detenido, las fuentes de energía aisladas y por personal calificado, conforme al manual, la ficha de seguridad del lubricante y el procedimiento de la planta.
Revisar el equipo correspondiente cuando el material todavía es tira continua
Preguntas frecuentes
¿Cuándo se debe lubricar un disco metálico para embutido?
Cuando el proceso lo requiere, la estación suele ubicarse después del corte, blanking o apilado y antes de cargar la pieza a la prensa. La posición final depende del manejo, las caras de contacto, la contaminación permitida y el layout real.
¿Es obligatorio lubricar las dos caras del disco?
No. Puede requerirse una cara o ambas según el contacto con pisador, punzón y matriz, la superficie crítica, el lubricante y las etapas de formado. Debe confirmarse con la pieza y la herramienta reales.
¿Lubricar la bobina antes del blanking sustituye lubricar el disco antes de entrar al troquel?
No de forma automática. El aceite aplicado a la tira puede cambiar durante corte, apilado, manipulación y almacenamiento. Deben revisarse la cobertura que llega al formado, la limpieza y si el disco necesita una aplicación posterior.
¿Existe una cantidad de aceite o viscosidad válida para todos los materiales y troqueles?
No. Material, acabado, geometría, profundidad, herramienta, temperatura de trabajo, forma de aplicación y limpieza posterior cambian la selección. Comparta el producto y su ficha técnica; no se debe asumir un valor universal.
¿Qué señales pueden aparecer cuando falta o sobra lubricante?
Una cobertura insuficiente o irregular puede coincidir con rayas, adherencia, arrastre, arrugas o fisuras; el exceso puede generar goteo, suciedad, manejo inestable o más carga de limpieza. Ninguna señal demuestra por sí sola que el aceite sea la única causa.
¿Qué información necesita HENLI antes de seleccionar el equipo?
Dibujo y diámetro del blank, material, espesor, acabado, caras a lubricar, prensa y etapas de formado, ritmo, forma de carga, lubricante y viscosidad conocidos, espacio, limpieza posterior y evidencia del defecto actual.
