Serie CT · lubricación de tira por rodillos
Lubricador de bobina CT para aplicar aceite antes del troquel
Aplique una película regulable en las dos caras de la tira continua. Seleccione el ancho CT y el material del rodillo; use el depósito estándar de 4 L o añada circulación neumática de 20 L según el proceso.
- Ancho de material
- 65–1.600 mm
- Espesor de la serie
- 0,1–6,0 mm
- Depósito estándar
- 4 L
- Circulación neumática
- 20 L
01 · Trabajo del lubricador
Dosifique, transfiera y recupere el aceite

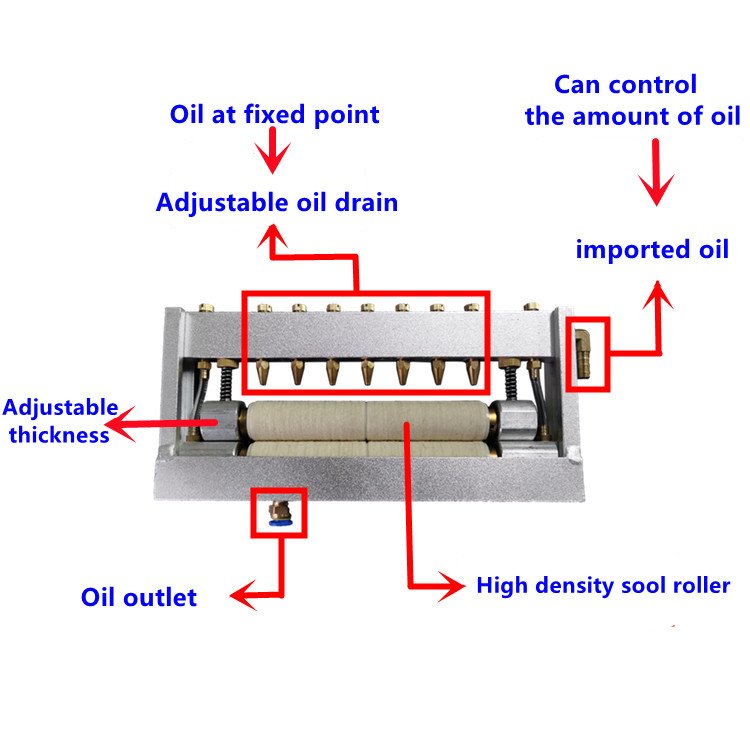

La tira pasa entre el rodillo superior y el inferior antes del troquel. Las válvulas regulan el caudal por zonas; el contacto de los rodillos distribuye la película en ambas caras.
- 01 Dosifique

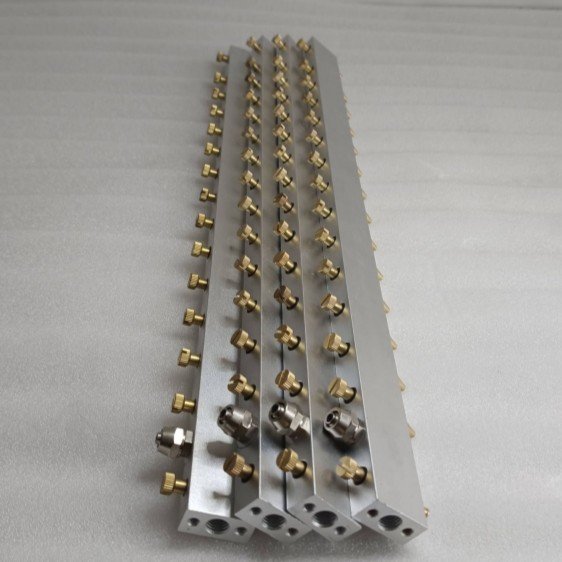

Depósito, filtro y válvulas alimentan cada zona del rodillo.
- 02 Transfiera
El contacto superior e inferior forma una película continua.
- 03 Recupere
El cuerpo recoge el excedente y lo conduce hacia la salida.

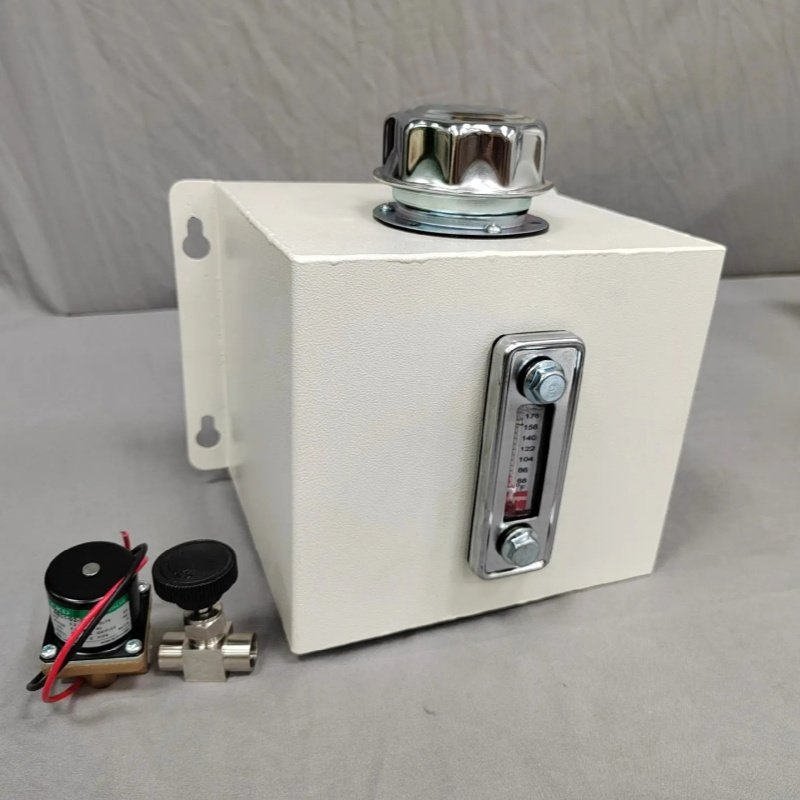

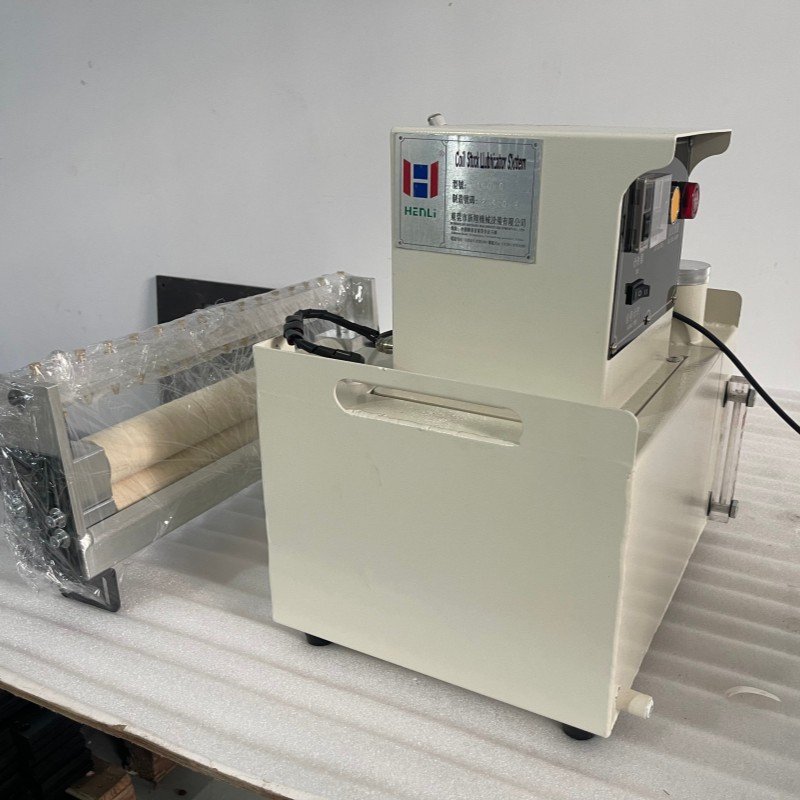

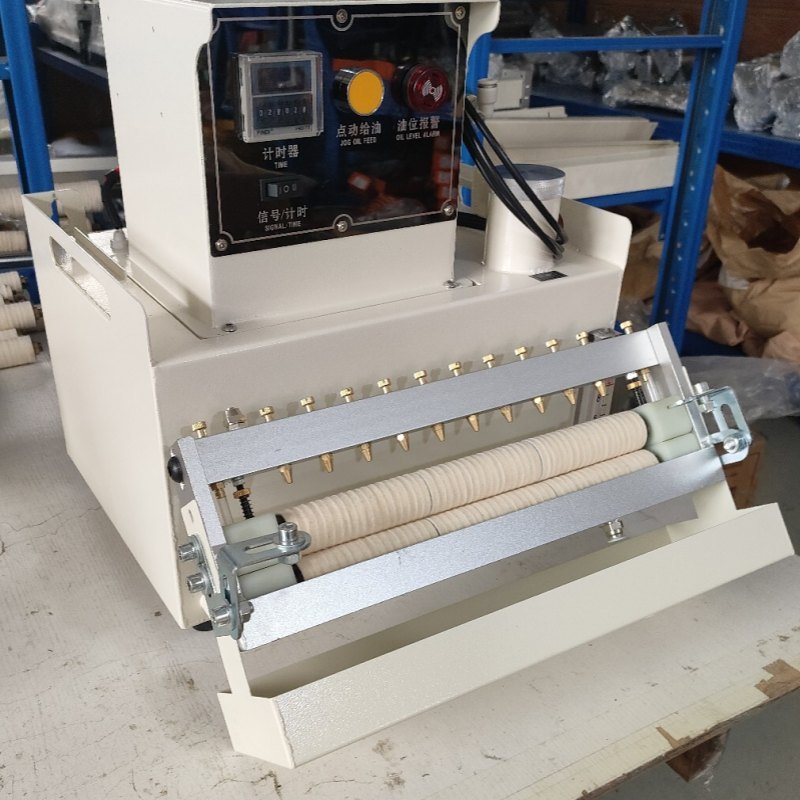

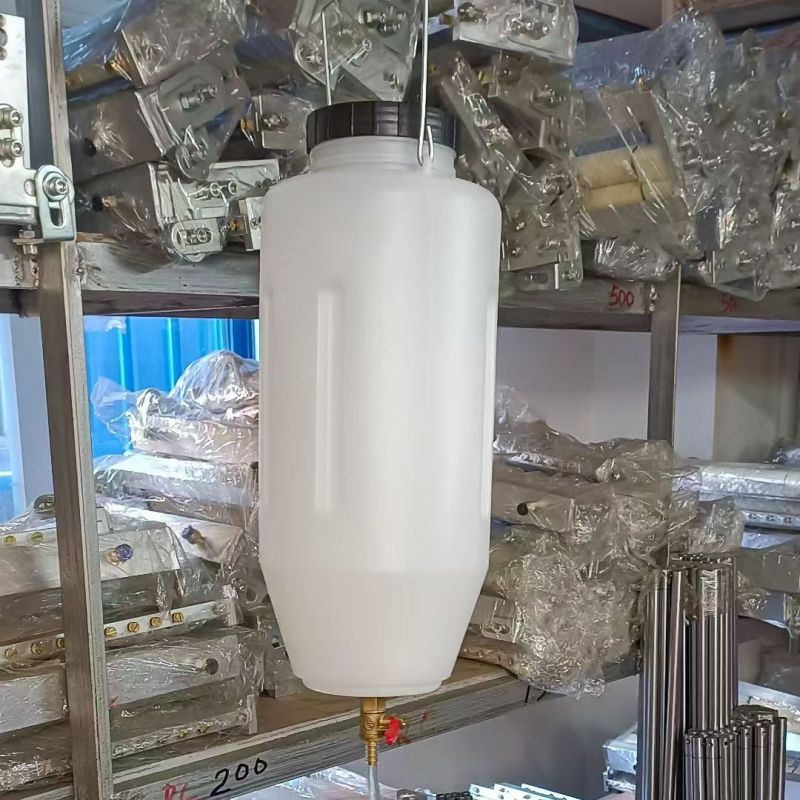

Depósito, válvulas y segmentos de fieltro 3 vistas complementarias
02 · Tamaño del equipo
Seleccione el ancho útil y confirme el espesor
El número del modelo coincide con el largo del rodillo. CT-300 admite material de hasta 300 mm; anchos especiales se revisan dentro del intervalo de 65 a 1.600 mm.
| Modelo | Ancho de material | Espesor de material |
|---|---|---|
| CT-65 | 65 mm | 0,1–6,0 mm |
| CT-80 | 80 mm | 0,1–6,0 mm |
| CT-100 | 100 mm | 0,1–6,0 mm |
| CT-150 | 150 mm | 0,1–6,0 mm |
| CT-200 | 200 mm | 0,1–6,0 mm |
| CT-250 | 250 mm | 0,1–6,0 mm |
| CT-300 | 300 mm | 0,1–6,0 mm |
| CT-1200 | 1.200 mm | 0,1–6,0 mm |

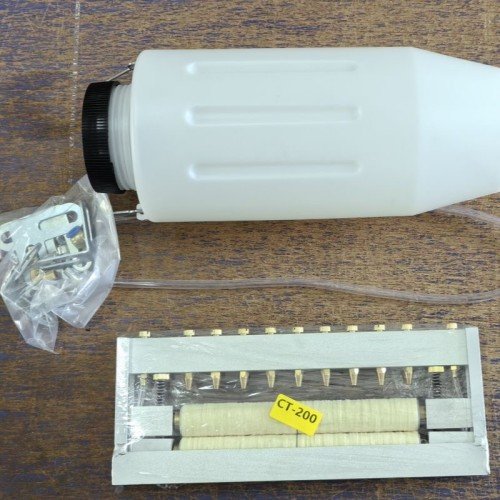

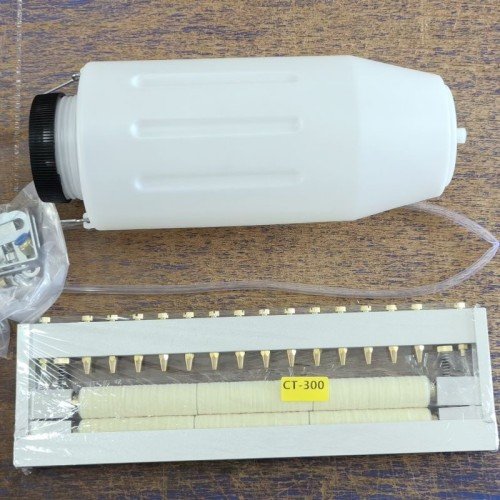

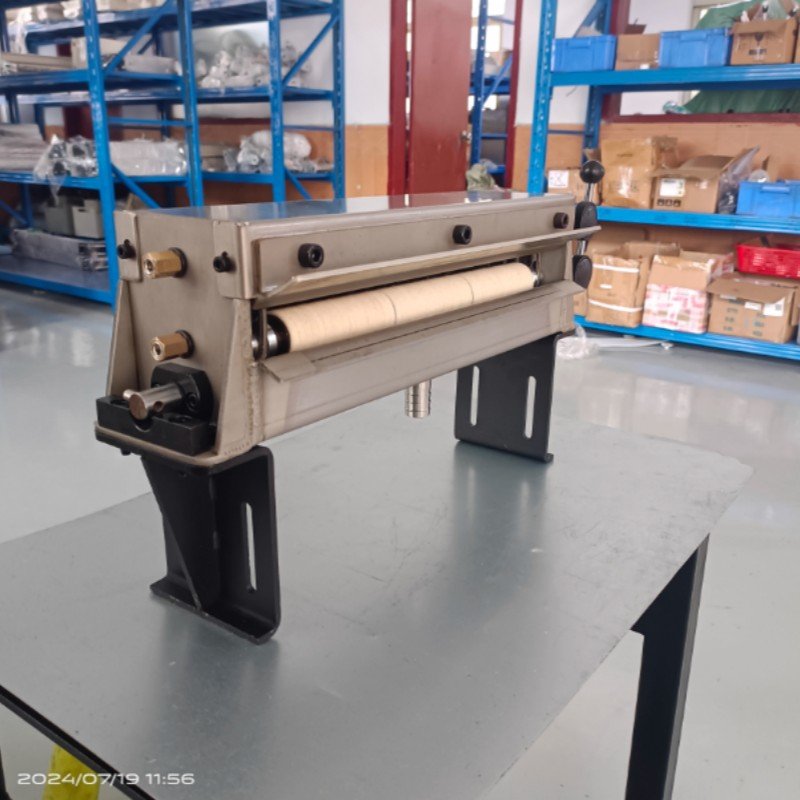

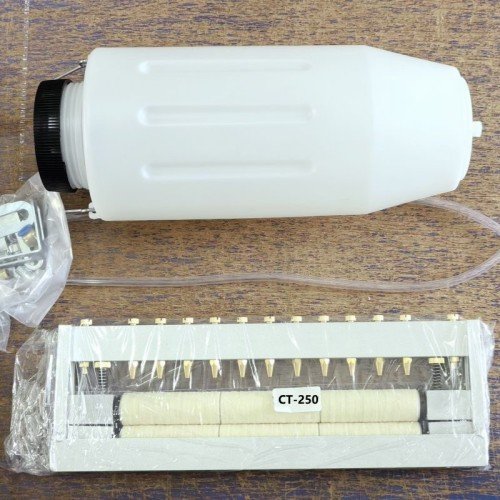

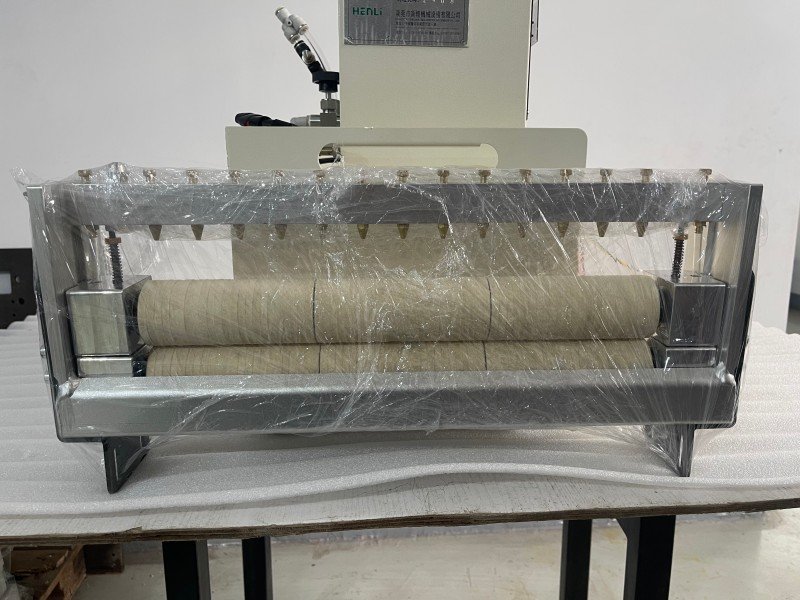

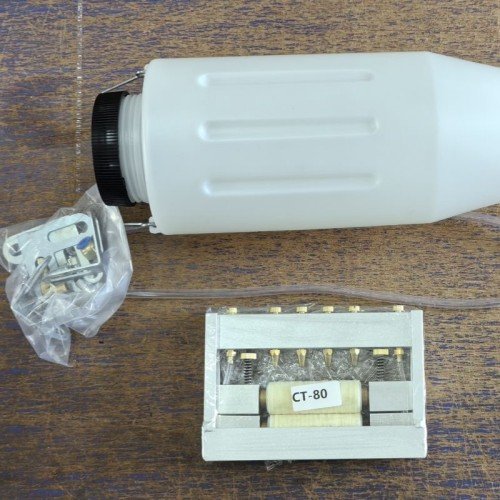

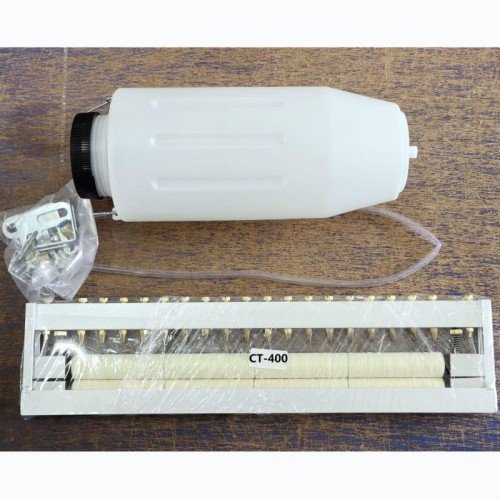

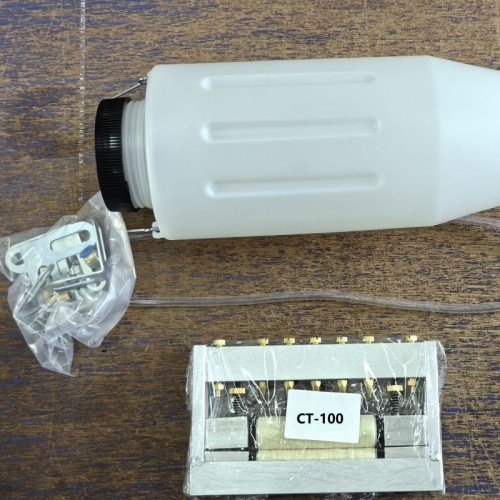

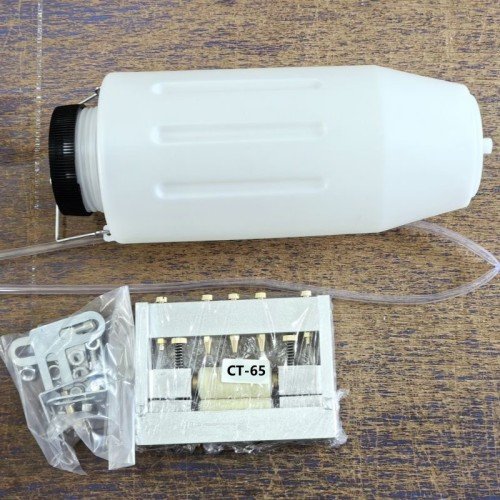

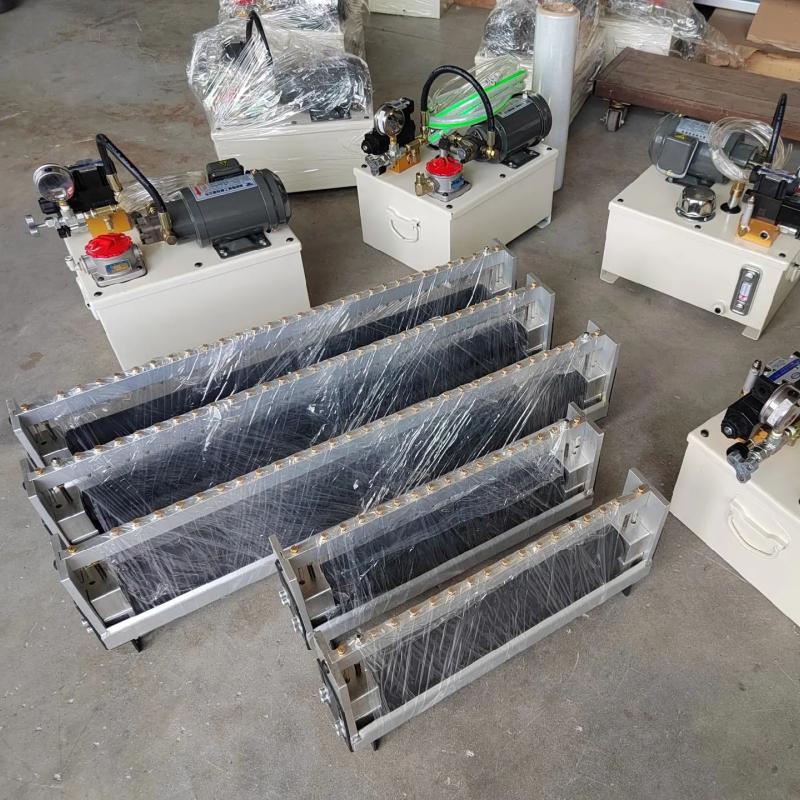

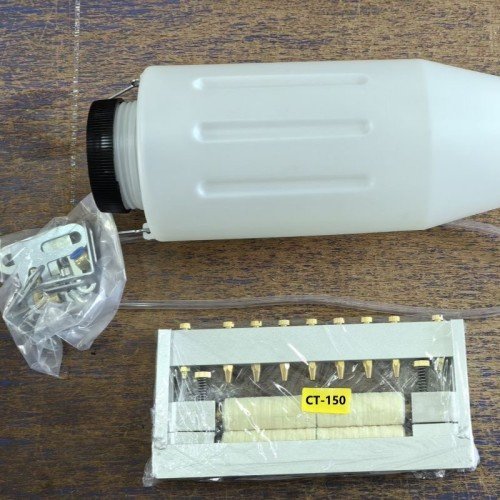

Comparar CT-80, CT-100, CT-150, CT-200 y CT-250 5 tamaños fotografiados
03 · Contacto con la tira
Elija el rodillo por espesor, superficie y velocidad
El ancho define el tamaño CT. Después, el material y diámetro del rodillo se seleccionan por espesor, acabado, limpieza requerida, velocidad y lubricante.
- 01

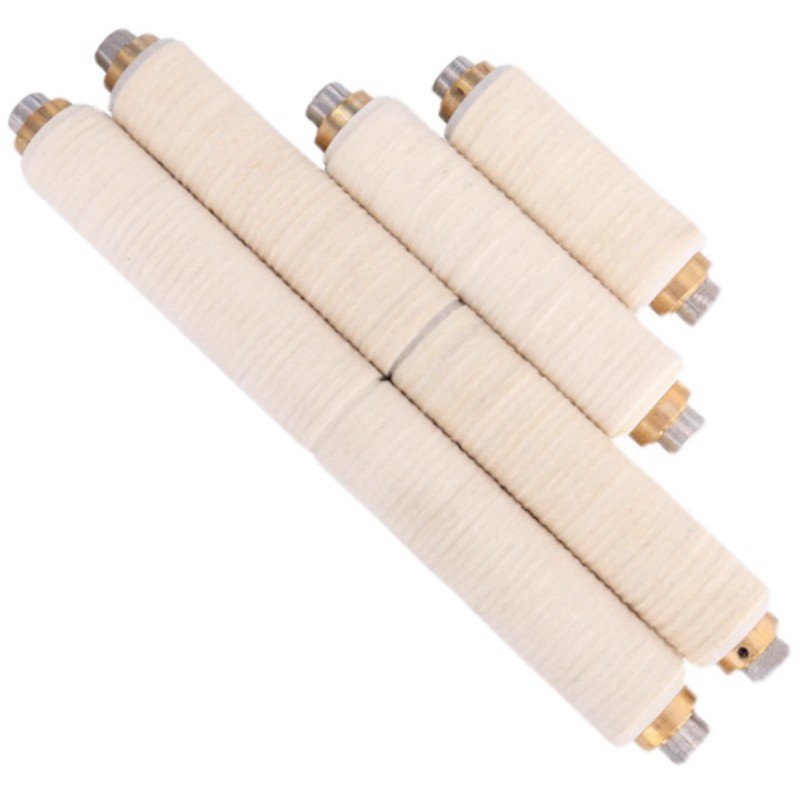

Fieltro estándar
Para estampado general con tira delgada y media.
- Rodillo / estructura
- Ø32 mm
- Referencia
- Hasta 3,0 mm
- 02
Fieltro reforzado
Mayor diámetro de contacto para material grueso.
- Rodillo / estructura
- Ø50 mm
- Referencia
- Más de 3,0 mm
- 03

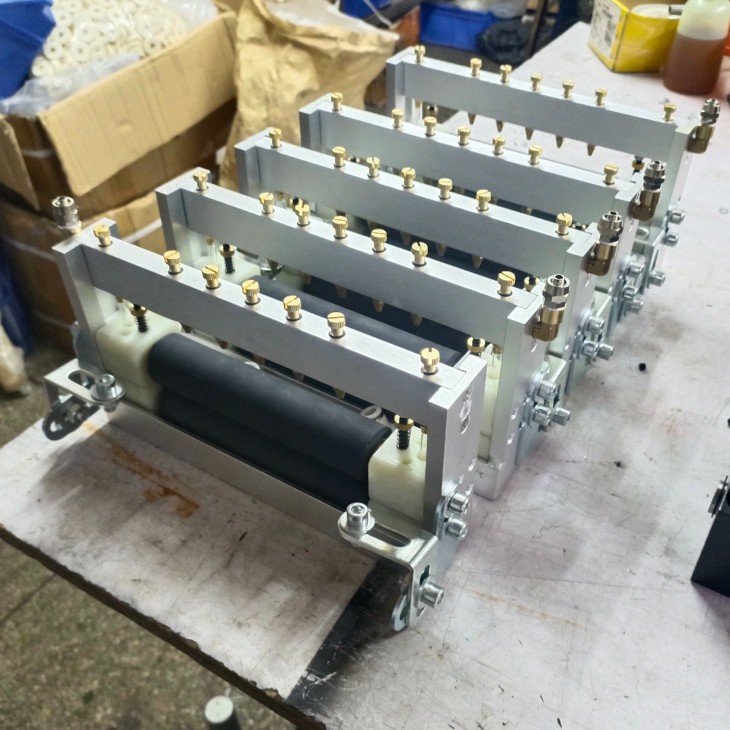

Goma NBR
Alternativa sin desprendimiento de fibra para aluminio, cobre o acabado delicado.
- Rodillo / estructura
- Según proyecto
- Referencia
- Superficie sensible
- 04
Fibra de alta velocidad
Alimentación interna regulable; no usar con lubricantes altamente corrosivos.
- Rodillo / estructura
- Ø70 mm
- Referencia
- 0,1–3,0 mm
- 05

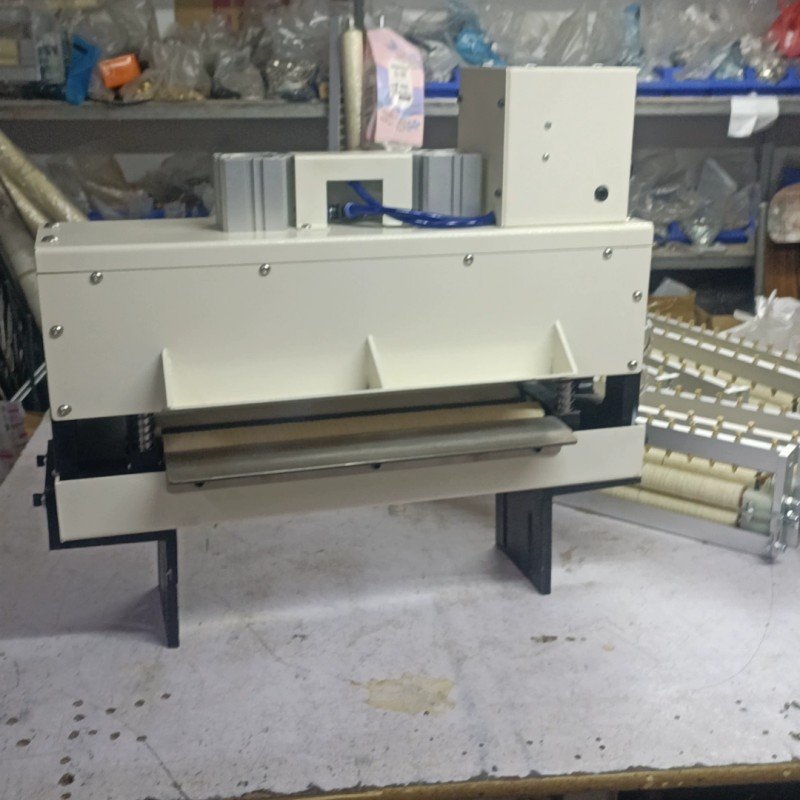

Elevación neumática
El cilindro levanta el rodillo superior para pasar la tira y vuelve a establecer el contacto.
- Rodillo / estructura
- Integración 3 en 1
- Referencia
- Enhebrado automático
- 06

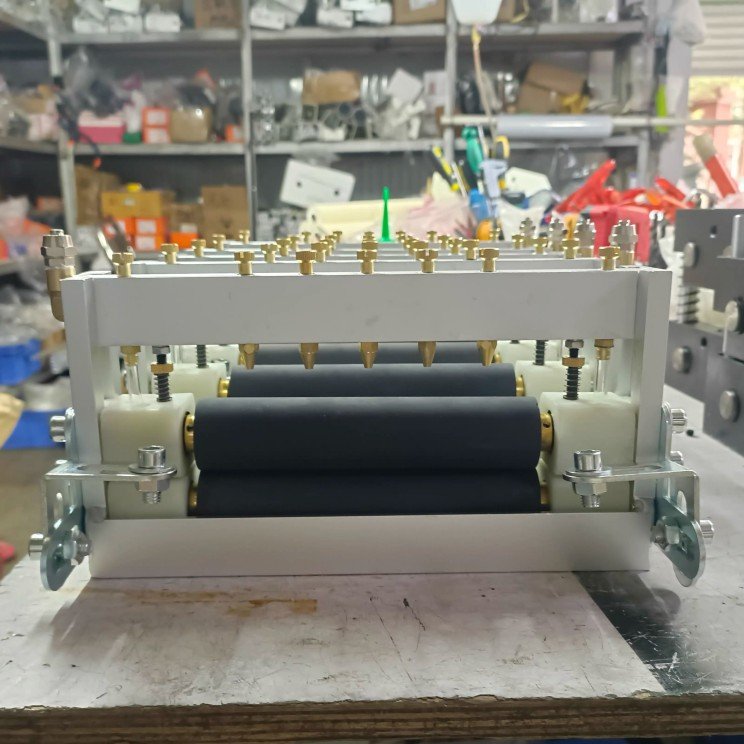

Cuatro rodillos
El primer par aplica y el segundo nivela la película; ajuste manual máximo de 10 mm.
- Rodillo / estructura
- 2 etapas
- Referencia
- 0,3–4,0 mm

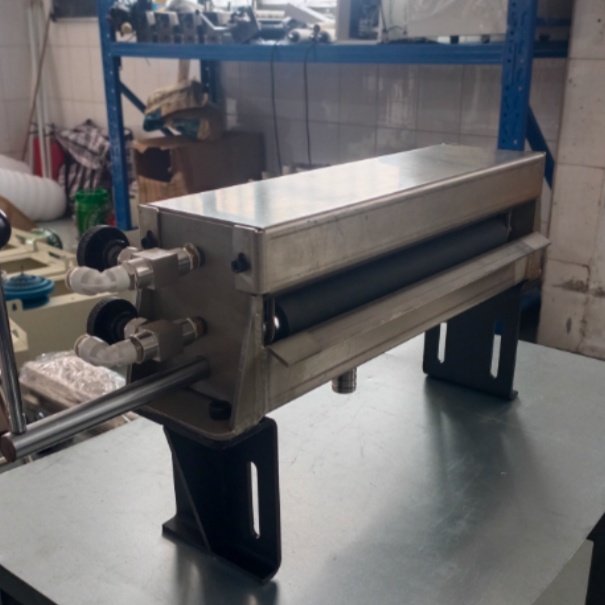

A · Fieltro
Ø32 mm para tira de hasta 3,0 mm; Ø50 mm para mayor espesor

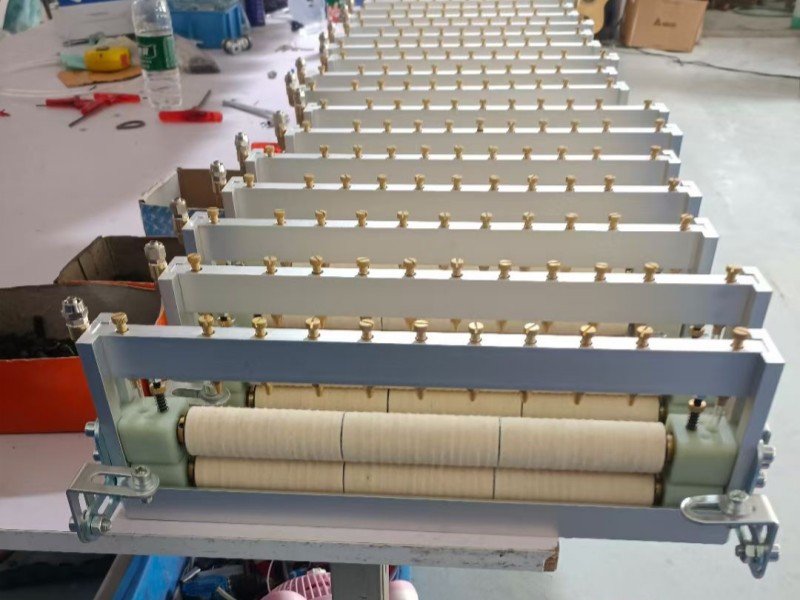

Confirme también el ancho, la rigidez del material y el caudal necesario. Los segmentos de fieltro permiten intervenir una sección sin sustituir todo el rodillo.
B · Superficie sensible
Goma NBR para evitar fibras sobre aluminio, cobre o acabados delicados
C · Alta velocidad
Fibra Ø70 mm con alimentación interna para 0,1–3,0 mm
No use este rodillo con lubricantes altamente corrosivos.
D · Línea 3 en 1
Elevación neumática para abrir el paso durante el enhebrado
E · Dos etapas
Cuatro rodillos para aplicar y después nivelar la película
04 · Circulación de aceite
Priorice el sistema neumático cuando necesite circulación y retorno
El conjunto de 20 L dosifica por ciclo o por tiempo, regula el caudal mediante presión y recupera el excedente por la línea de retorno.
Configuración de circulación

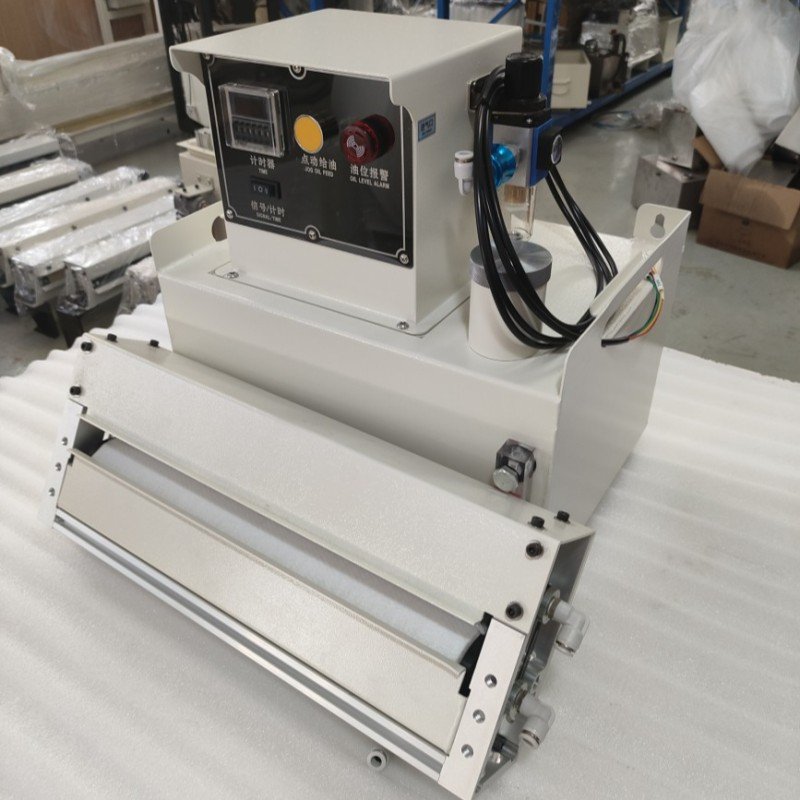

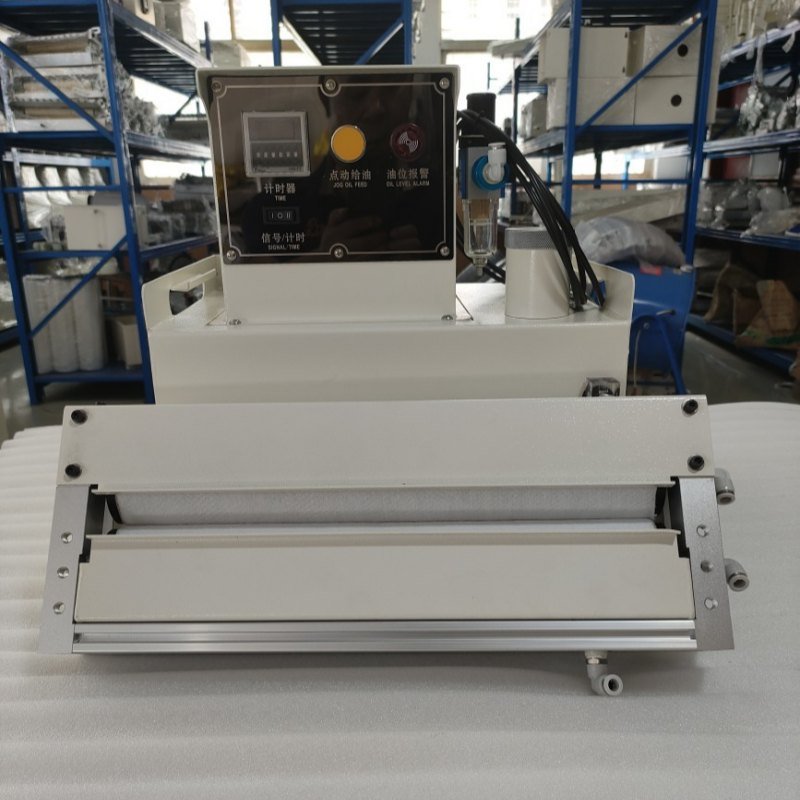

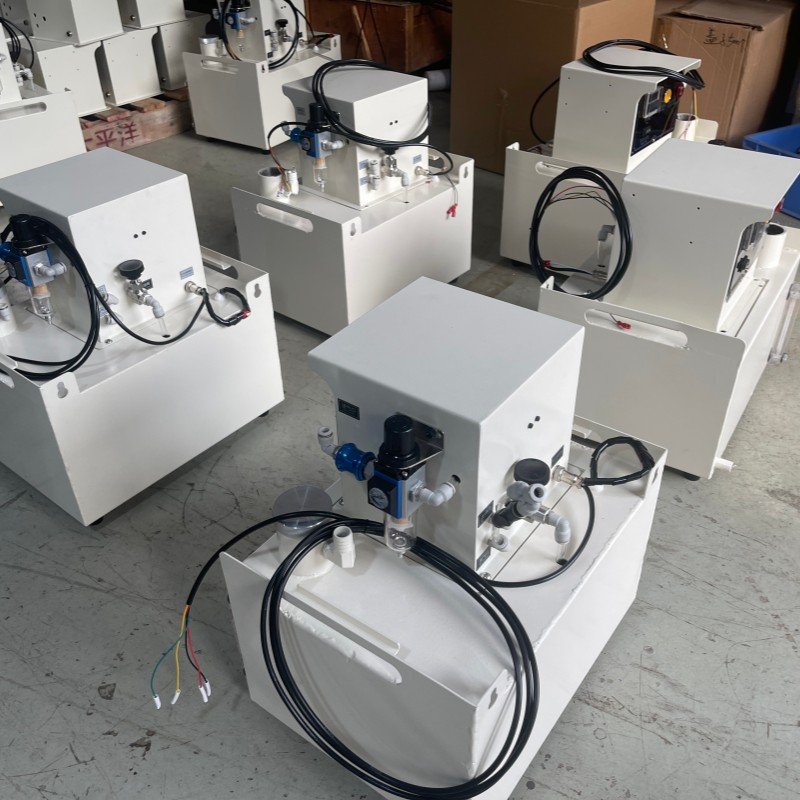

Bomba neumática con tanque de 20 L y retorno de aceite

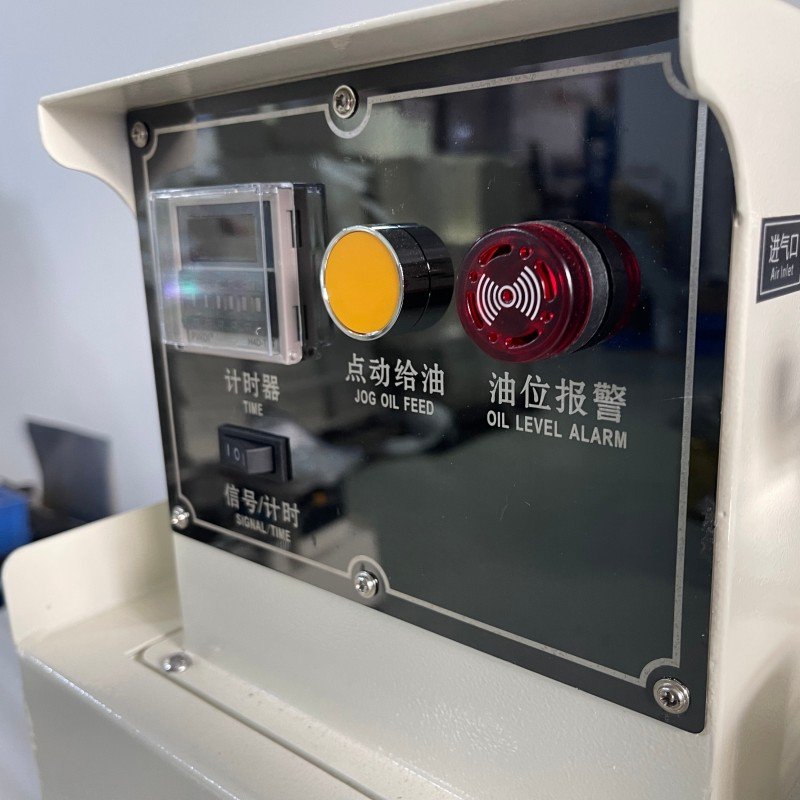

La bomba puede tomar la señal de leva de la prensa o trabajar por intervalos. La presión de aire y la válvula ajustan el caudal; el retorno recupera el aceite excedente.
- Capacidad
- 20 L
- Alimentación de control
- 24 V DC
- Potencia
- 3 W
- Presión de aire
- 0,1–0,8 MPa
- Tanque
- 400 × 300 × 200 mm
- Conjunto
- 400 × 300 × 450 mm
Integraciones según proyecto
Abra una opción solo si la línea exige ese tipo de mando

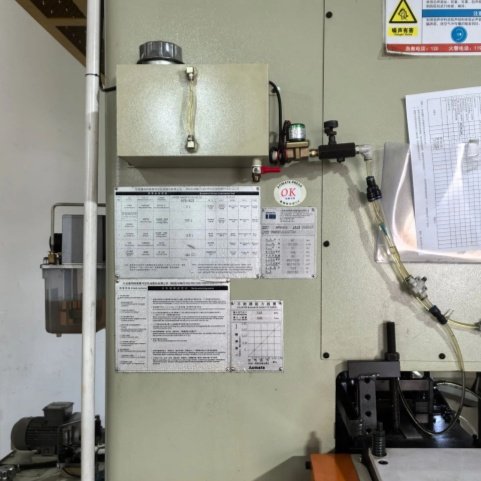

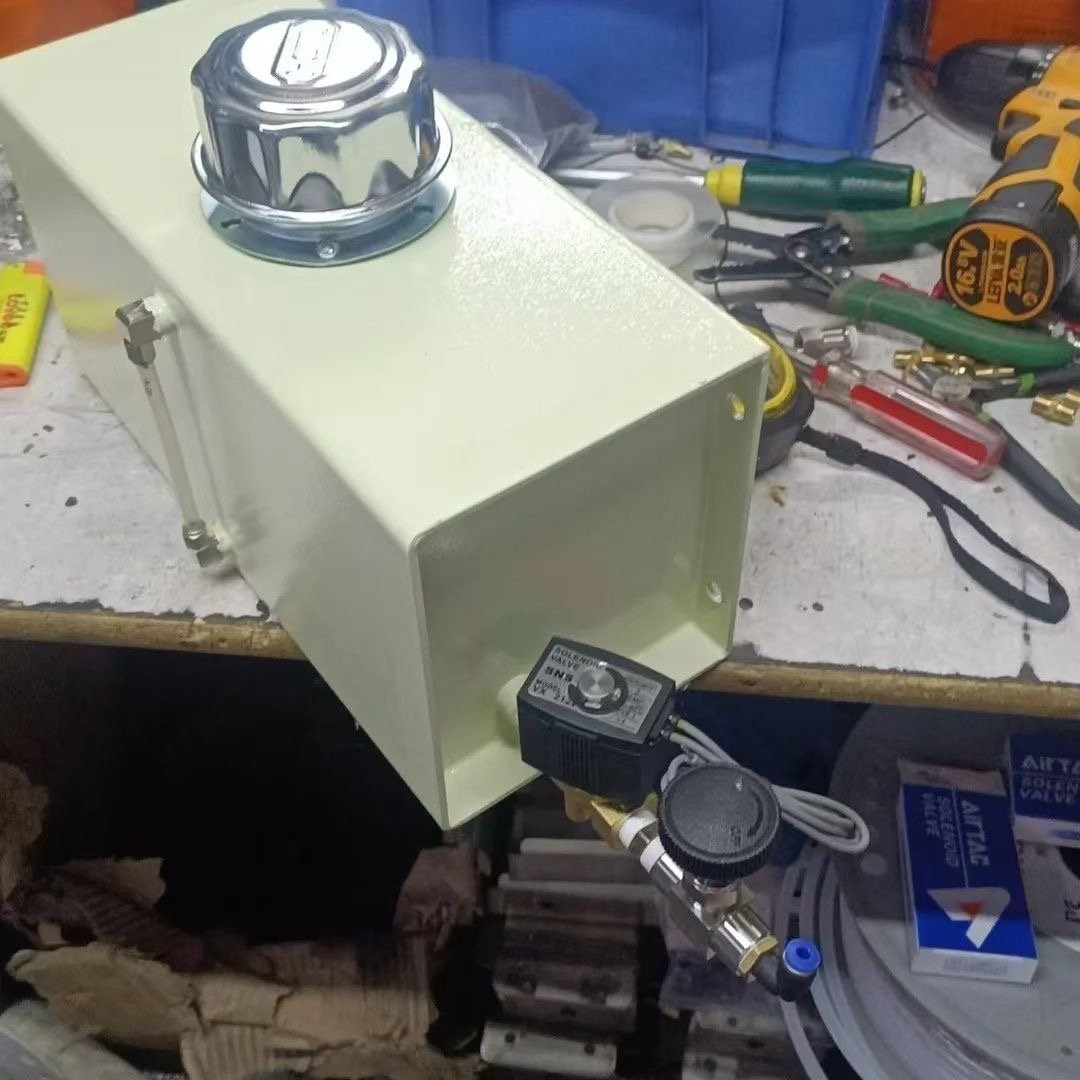

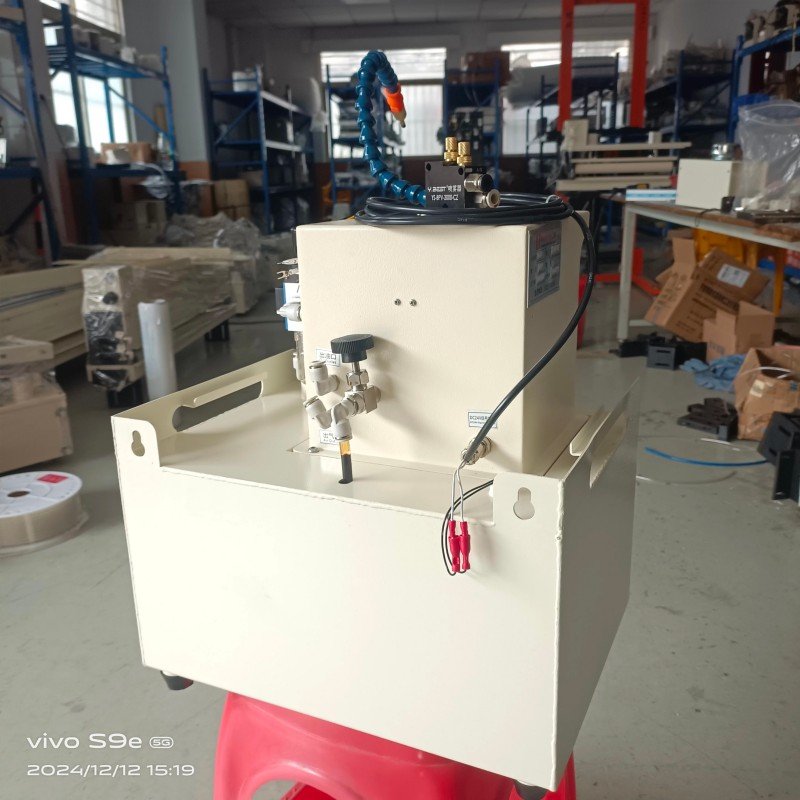

Alternativa 01 · Mando directo Electroválvula comandada por la prensa 12 / 24 / 110 / 220 V

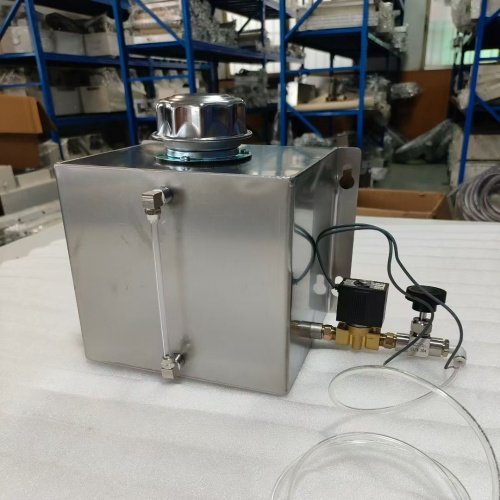

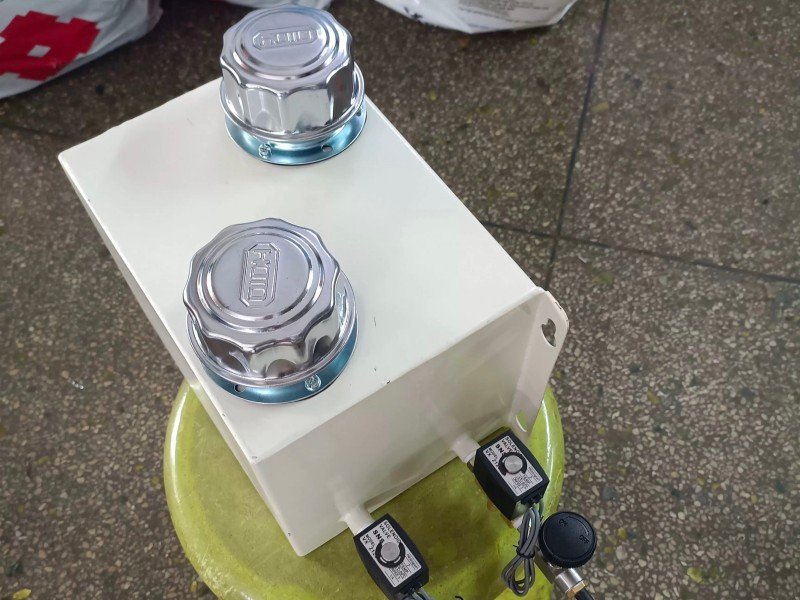

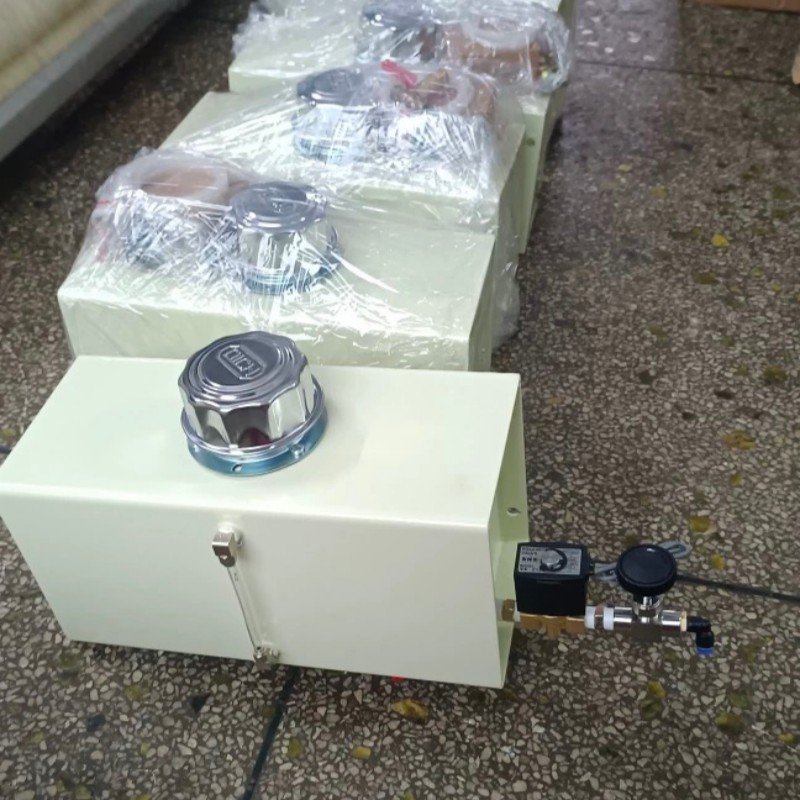

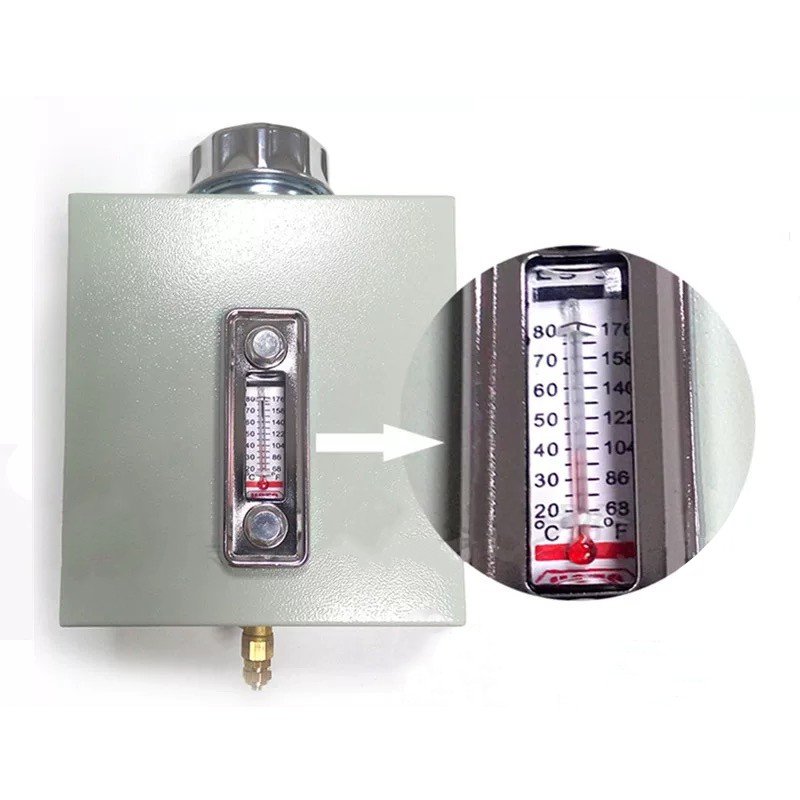

La electroválvula abre el suministro al trabajar la prensa y lo corta al detenerse. Puede incorporar señal por nivel bajo, depósitos de 5 a 20 L y circuitos independientes.
- Acero pintado para servicio industrial general
- Acero inoxidable como alternativa

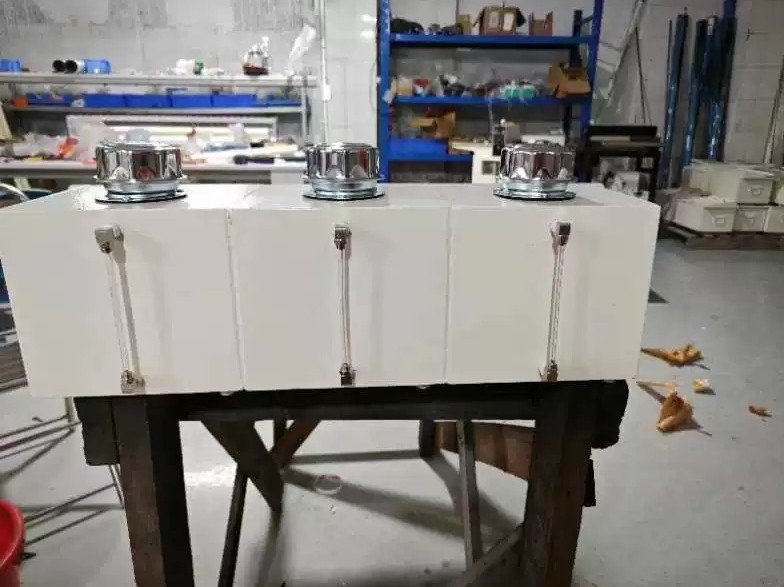

- Tanque simple, doble o multicanal según la aplicación
- Válvulas independientes para separar circuitos

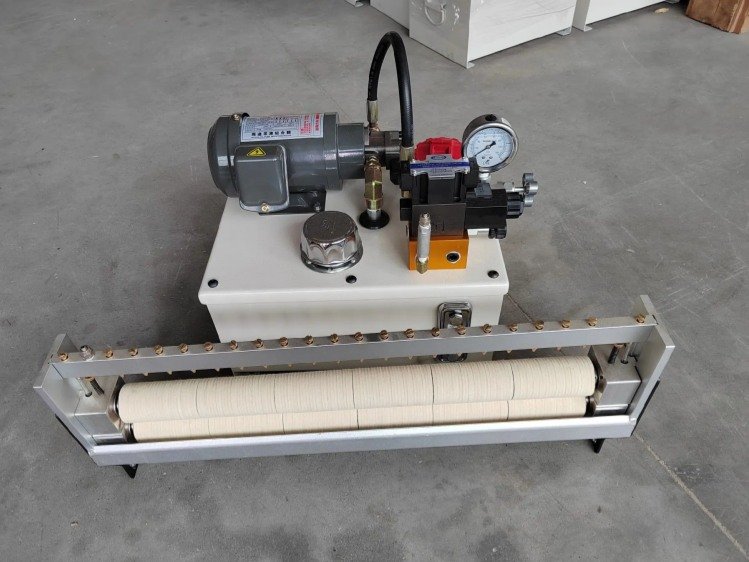

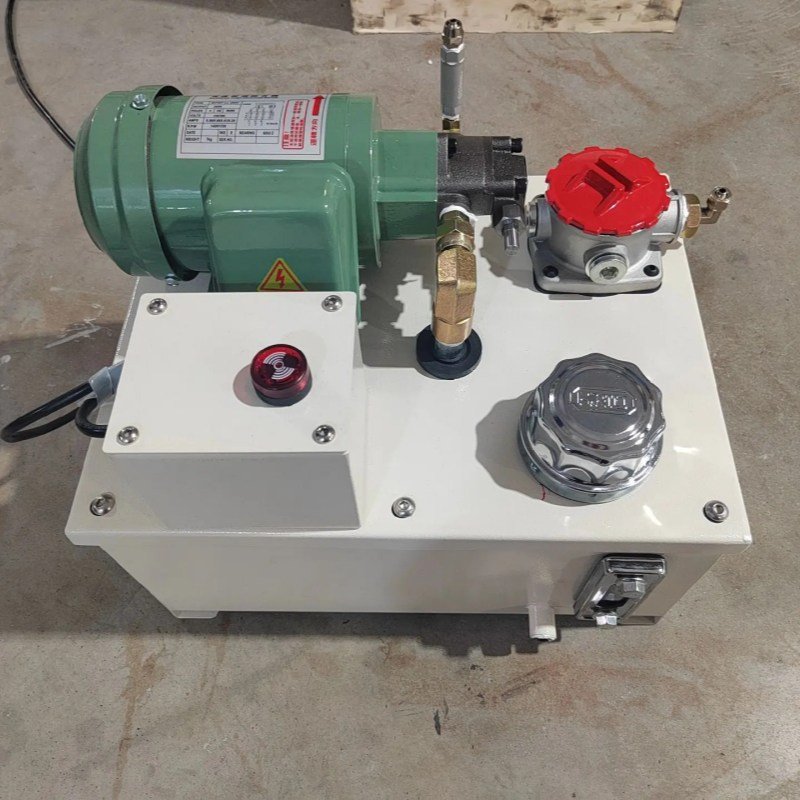

Alternativa 02 · Bombeo eléctrico Suministro presurizado según la interfaz de la línea 20 L
La bomba eléctrica entrega aceite a presión y puede sincronizarse con el control de la prensa. Se combina con rodillos CT independientes o con una línea compacta 3 en 1.
05 · Posición en la línea
Mantenga el ajuste y el mantenimiento al alcance

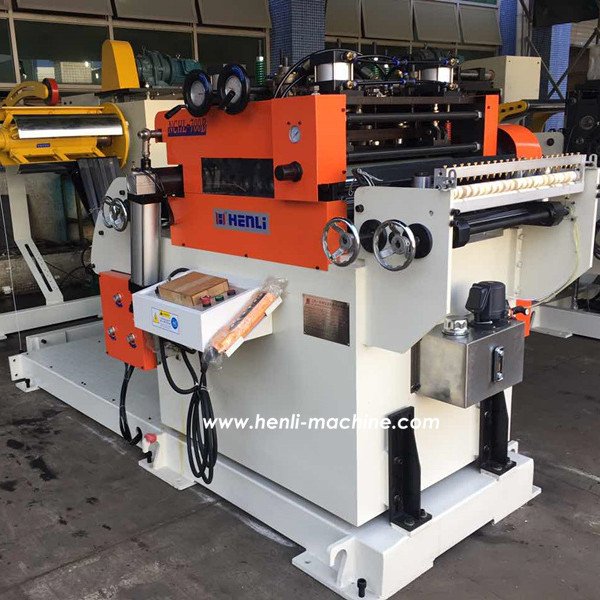

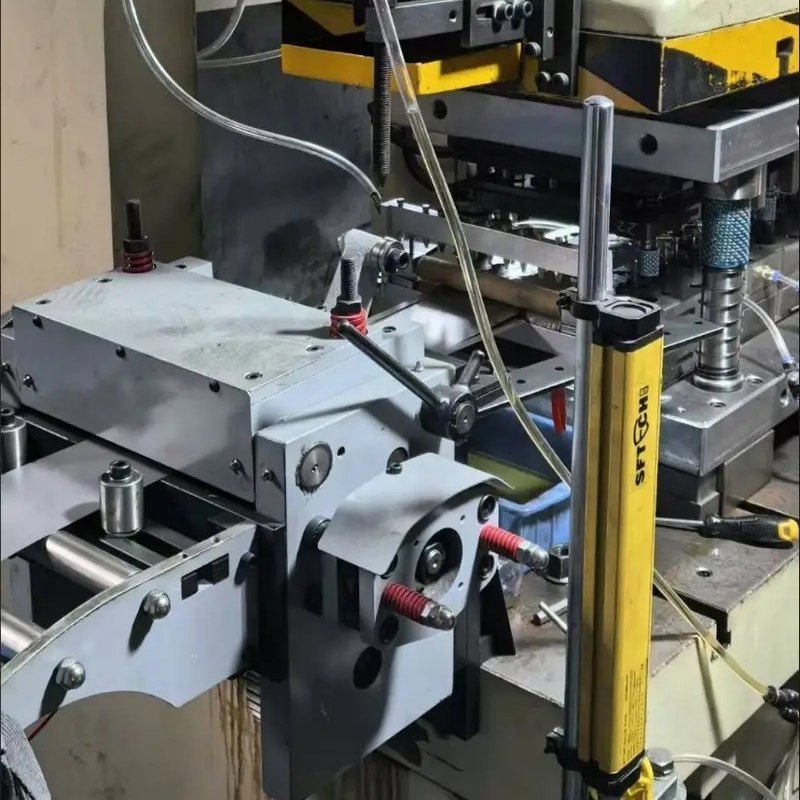

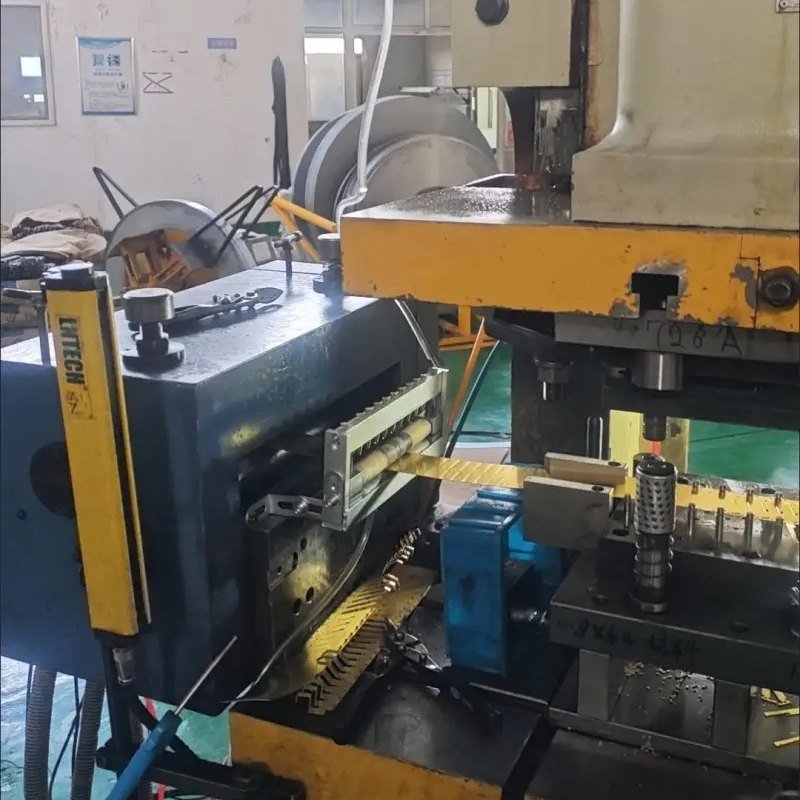

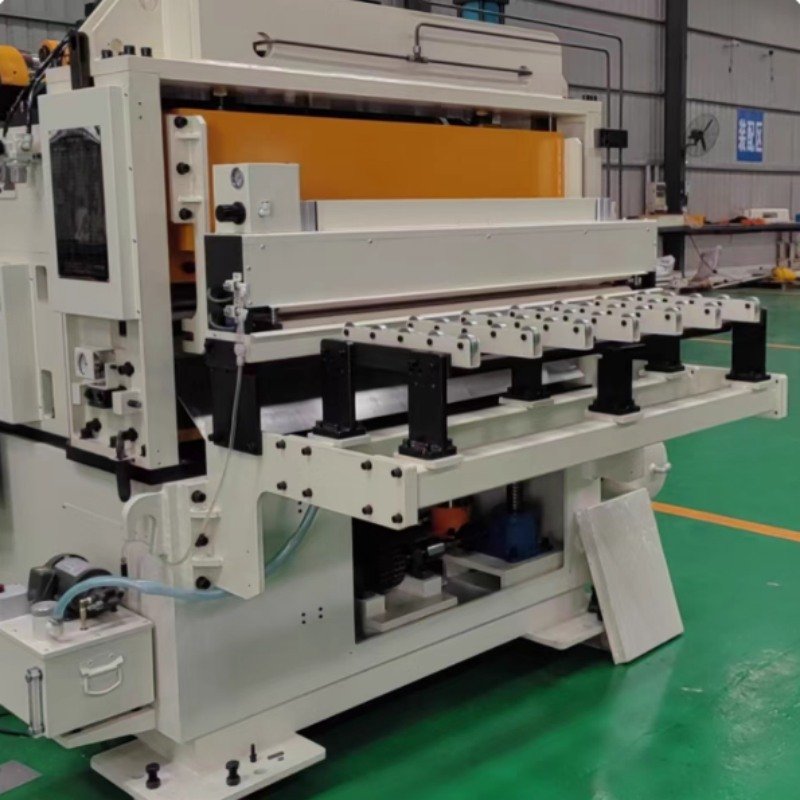

El CT puede instalarse antes de la prensa, entre el alimentador y el troquel o integrado en un equipo 3 en 1. Reserve acceso para limpiar, ajustar y sustituir los segmentos del rodillo.
06 · Operación
Compare el paso de tira con gravedad y con suministro neumático
Observe el contacto de los rodillos, la continuidad de la tira y la respuesta del conjunto antes de definir la interfaz de su línea.

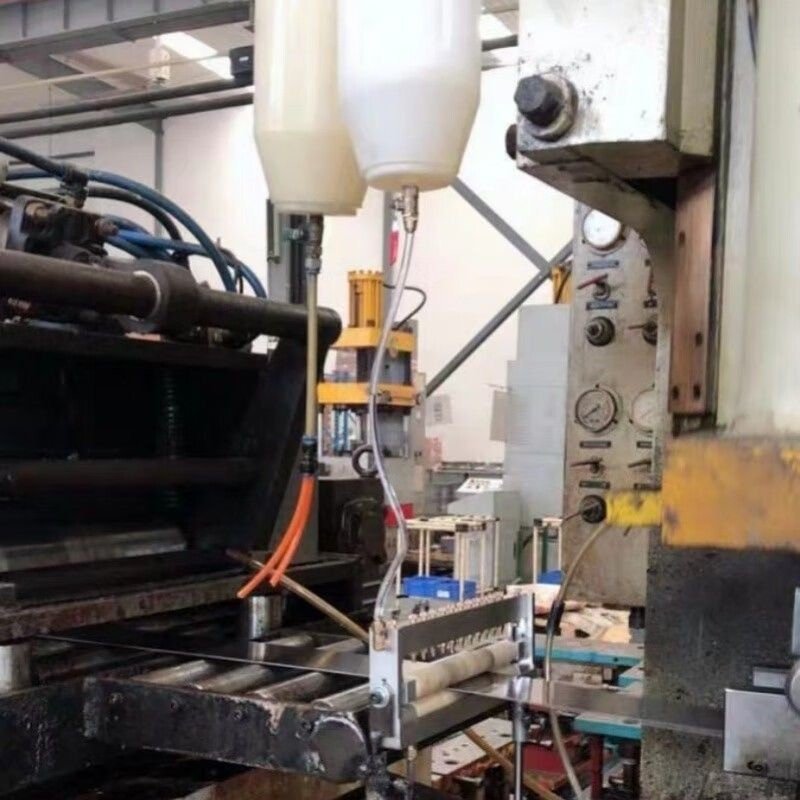

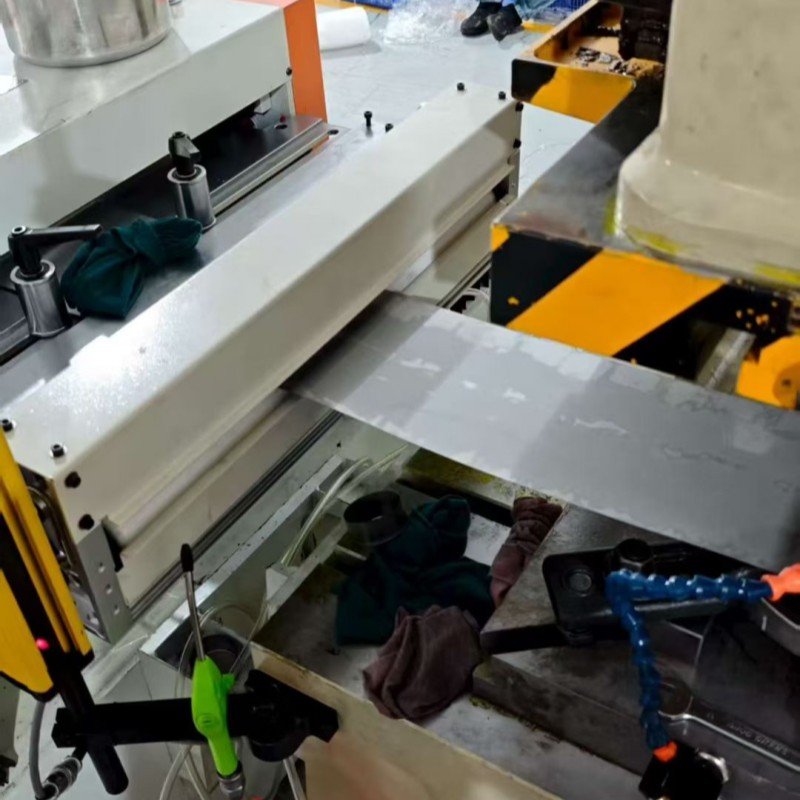

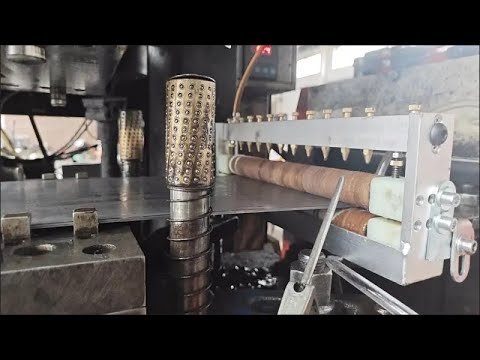

Lubricación CT por gravedad en producción
Observe el paso de la tira entre rodillos y la aplicación continua antes de la zona de estampado.

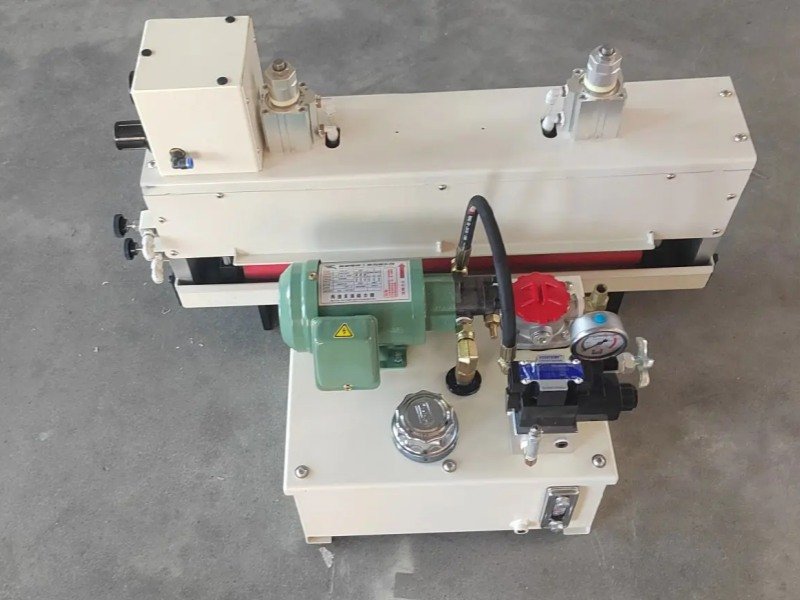

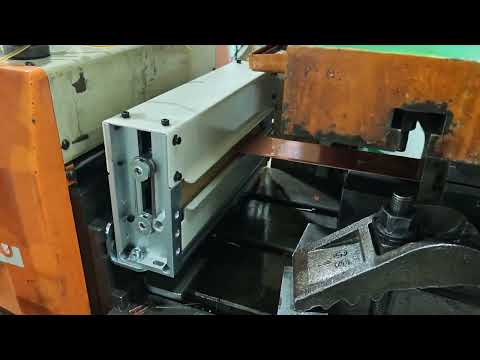

Lubricador de rodillos con suministro neumático
Revise la respuesta del conjunto neumático y el contacto de los rodillos sobre el material.
07 · Antes de cotizar
Confirme lo esencial y deje el resto para la revisión técnica
Para una primera selección basta con material, ancho, espesor, superficie y velocidad. Agregue aceite, montaje y señales si ya los conoce.
¿Cómo se elige el ancho CT?

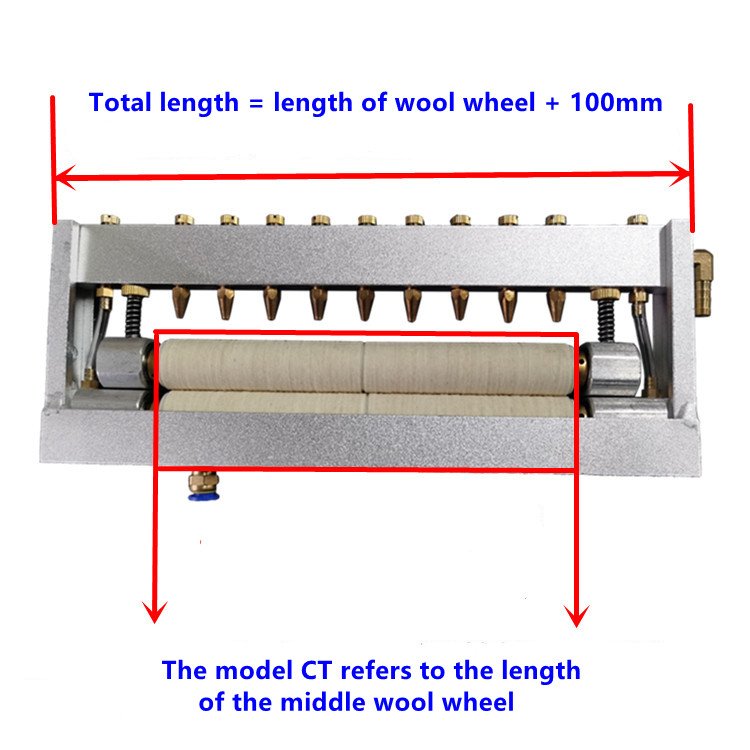

El número del modelo corresponde al largo del rodillo de fieltro. Por ejemplo, CT-300 usa un rodillo de 300 mm y admite material de hasta 300 mm. También se fabrican anchos personalizados dentro de 65–1.600 mm.
¿Qué cambia entre rodillo Ø32 y Ø50 mm?
Use Ø32 mm para material de hasta 3,0 mm y Ø50 mm para espesores superiores a 3,0 mm. La selección final también debe considerar rigidez, ancho, velocidad y aceite.
¿Qué opción conviene para aluminio o cobre?
La goma NBR evita el desprendimiento de fibra y ayuda a proteger superficies sensibles. Antes de definirla se confirma compatibilidad química, acabado y presión de contacto.
¿Puede sincronizarse con la prensa?
Sí. El sistema neumático puede trabajar por señal de leva o por tiempo; el sistema con electroválvula y la bomba eléctrica también pueden arrancar y detener el suministro con la prensa.
¿Cómo se selecciona el tanque de aceite?
La configuración estándar usa un depósito transparente de 4 L por gravedad. Cuando el proceso necesita circulación y retorno de aceite, seleccione el sistema neumático de 20 L. La electroválvula comandada por la prensa y la bomba eléctrica se definen solo cuando la línea requiere esas interfaces.
¿Qué información se necesita para cotizar?
Para iniciar la selección, indique material, ancho, espesor, acabado superficial y velocidad o SPM. Si ya conoce el aceite, el lugar de montaje, la tensión, el aire disponible o las señales de la prensa, agréguelos; los datos pendientes pueden confirmarse durante la revisión técnica.
