Línea zigzag para troquelado de discos desde bobina
Más discos por bobina empieza con una geometría que la línea pueda ejecutar. El resultado nace de combinar diámetro, ancho útil, puente entre cortes, planitud, movimiento X–Y, prensa, troquel y una salida estable para discos y esqueleto.
- Pieza final
- Disco o círculo metálico
- Movimiento
- Avance + desplazamiento lateral
- Proceso

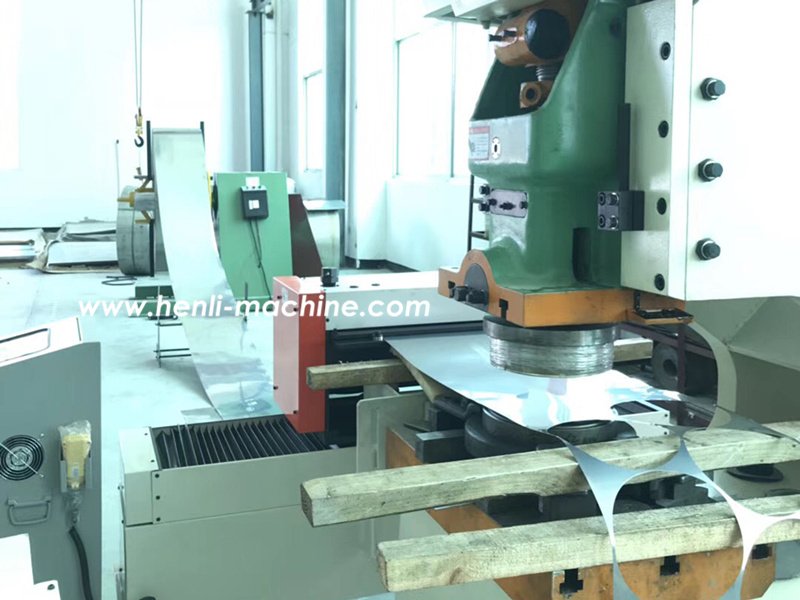

- Troquelado en prensa
ANTES DE HABLAR DE MODELOS
Seis entradas deciden si el zigzag crea valor o solo agrega movimiento.
La disposición se valida desde la pieza y el troquel hacia atrás. Un equipo ancho o rápido no corrige una combinación geométrica que no admite filas escalonadas.
- 01Material
Aleación, resistencia, espesor y condición superficial.
- 02Disco
Diámetro, tolerancia, rebaba y deformación permitida.
- 03Bobina
Ancho, peso, diámetros interior/exterior y borde útil.
- 04Patrón
Puente, margen, filas, paso longitudinal y recorrido lateral.
- 05Prensa + troquel
Golpes por minuto, carrera, pilotos, liberación y tonelaje.
- 06Salida
Disco, esqueleto, borde lateral, apilado y cambio de lote.
LABORATORIO DE DISPOSICIÓN
Recto o escalonado: la respuesta cambia con pocos milímetros.
Ajuste los cuatro datos geométricos. El cálculo compara una retícula recta con una retícula triangular repetitiva. Sirve para filtrar viabilidad; el plano de tira y la simulación del troquel siguen siendo la validación final.
Centros alineados. El paso longitudinal conserva la distancia completa entre cortes.
Filas alternadas. El eje lateral busca una retícula más compacta sin invadir puente ni margen.
Ajuste los datos para comparar.
Área útil
n × π × (D / 2)²
Área consumida
ancho × paso de repetición
Lo que falta validar
Arranques, final de bobina, aceleración, pilotos, orientación, deformación, esqueleto y límites del troquel.
OCHO DECISIONES CONECTADAS
La bobina no “llega” al zigzag: cada estación prepara la siguiente.

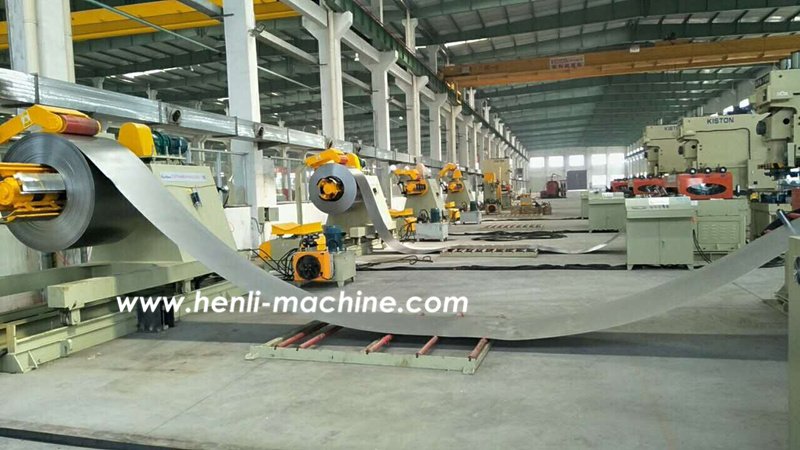

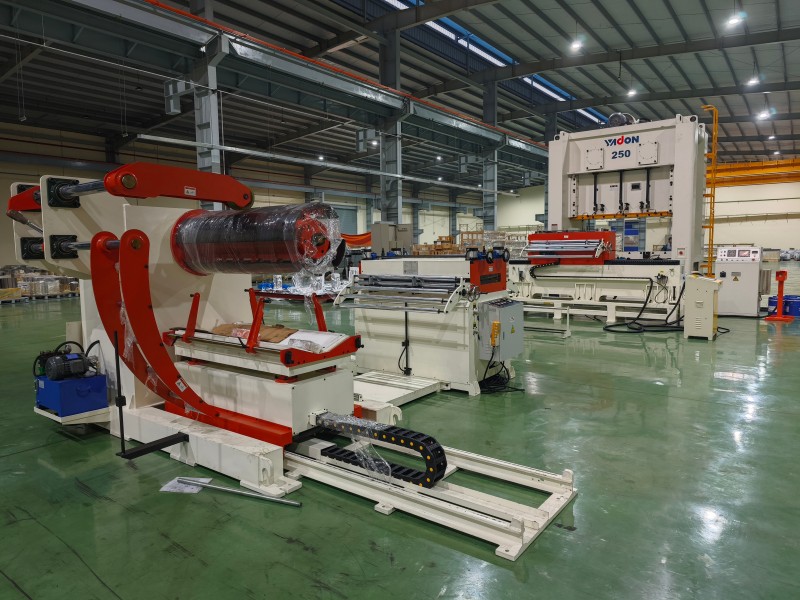

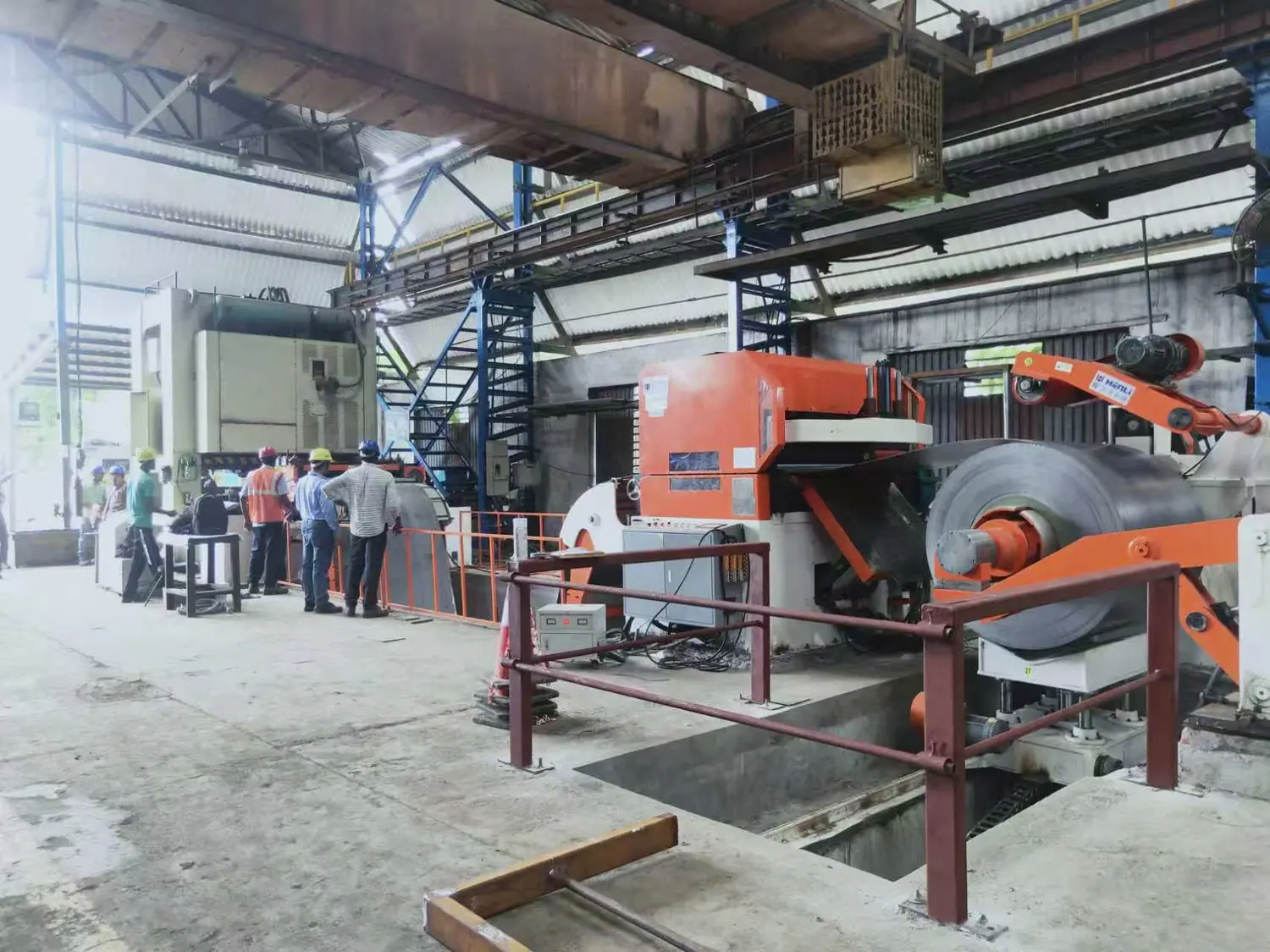

01 · CARGA Y DESBOBINADO
La bobina debe abrirse sin imponer tirones al patrón lateral.
Peso, diámetro interior/exterior, expansión, apoyo y control de frenado se revisan antes de elegir la arquitectura de alimentación.
- Función
- Sostener y liberar material de forma controlada.
- Confirmar
- Peso, ancho, sentido, carga y protección superficial.
EL EQUIPO QUE CAMBIA LA GEOMETRÍA
Dos ejes, una tira y una ventana de tiempo limitada.

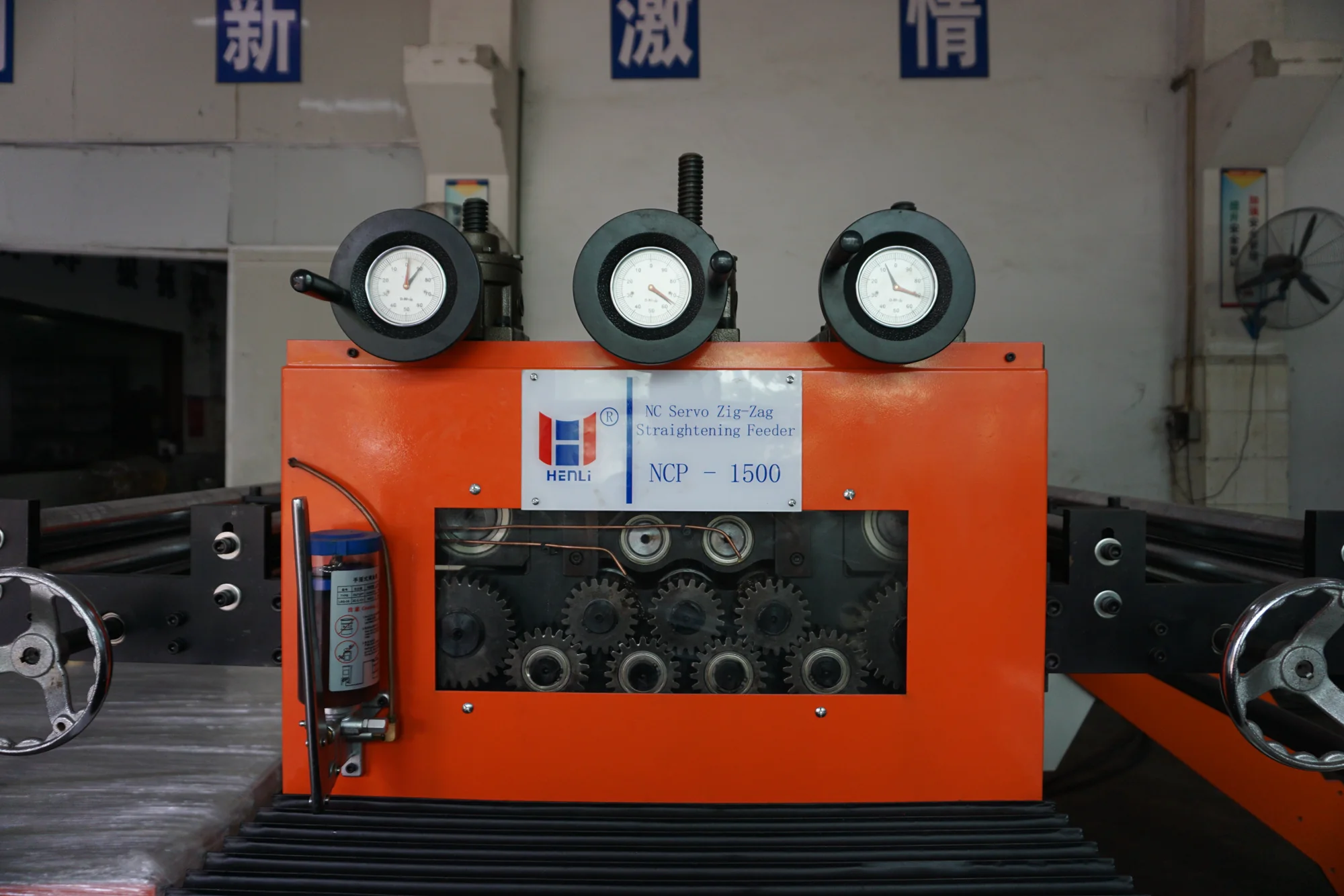

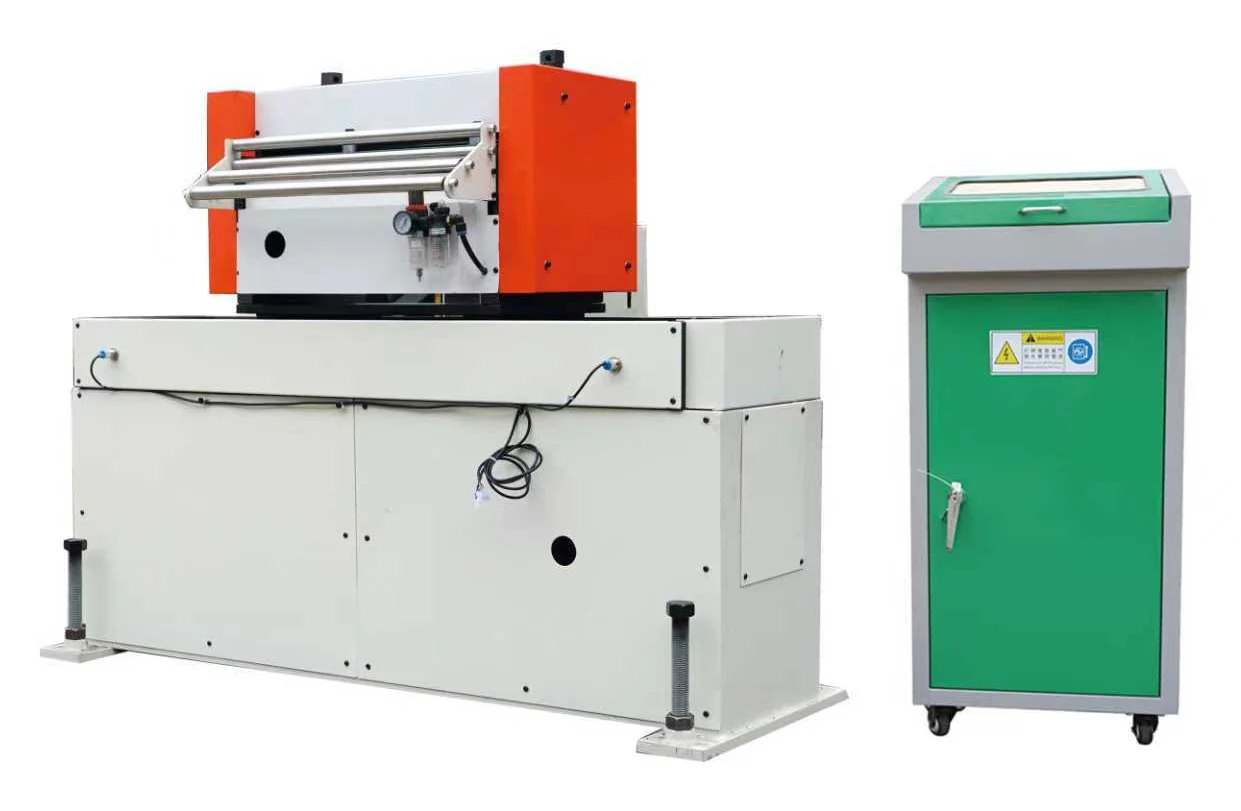

El servo controla el avance. La base transversal desplaza el conjunto para presentar la siguiente posición al troquel. A mayor masa, ancho o recorrido lateral, más importante resulta revisar aceleración, apoyo de la tira y tiempo disponible entre golpes.
- X Paso longitudinal entre golpes
- Y Desplazamiento lateral entre filas
- P Liberación y pilotos del troquel
- S Señal y ventana de la prensa
RUTAS DE PROYECTO, NO MODELOS INVENTADOS
El tamaño del disco no decide solo. Cambian la bobina, la masa móvil y el tiempo disponible.
Diámetro pequeño o tira estrecha
La geometría puede admitir varias piezas por fila, pero una media fila perdida puede eliminar la ventaja del escalonado.
- Comparar número real de discos por fila
- Revisar orientación y salida de piezas pequeñas
- Confirmar si el lote justifica el cambio de patrón
Discos para utensilios y cocina
El costo del acero inoxidable o aluminio hace visible cada puente, pero superficie, planitud y deformación ganan peso.
- Proteger superficie y borde del disco
- Validar puente mínimo con el troquel
- Definir apilado y manejo sin rayas

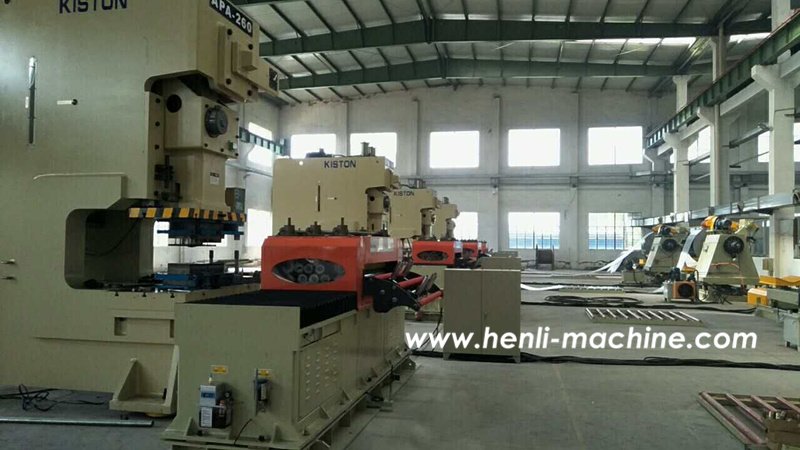

Bobina ancha, pesada o material grueso

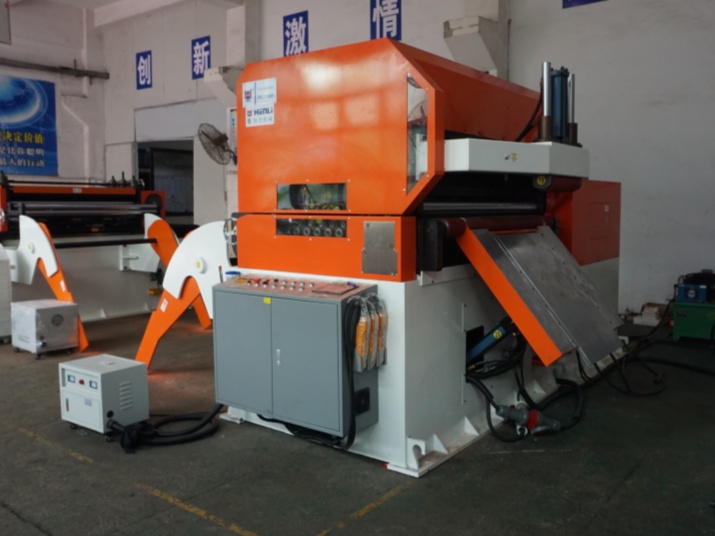

La selección se desplaza hacia carga, fuerza de enderezado, rigidez, apoyo, aceleración lateral y acceso de mantenimiento.
- Revisar resistencia, ancho y peso simultáneamente
- Coordinar reserva de material con el eje Y
- Definir corte o manejo del esqueleto
CONTROL DE PROCESO
El patrón puede ser eficiente en pantalla y fallar dentro del troquel.
Abra cada riesgo y vincúlelo con los datos que debe comprobar antes de fijar la configuración.
01 Aceleración y ventana de alimentación +
El recorrido X–Y debe terminar, liberar y volver a sujetar dentro del ángulo disponible. La velocidad lineal por sí sola no define los golpes por minuto.
02 Pilotos, guía y repetibilidad del troquel +
El troquel debe aceptar el patrón escalonado, corregir posición cuando corresponda y mantener puente y margen sin colisiones.
03 Planitud, tensión y apoyo lateral +
Ondulación, coil set o tensión de la bobina pueden amplificarse durante el desplazamiento lateral y cambiar la entrada al troquel.
04 Superficie, rebaba y deformación del disco +
Material cosmético o blando puede requerir protección, rodillos adecuados, descarga cuidadosa y una dirección de rebaba definida.
05 Estabilidad del esqueleto y los puentes +
Un puente demasiado estrecho puede rasgarse antes de tiempo. El residuo debe permanecer guiable hasta su corte, recolección o manejo acordado.
06 Cambio de referencia y lote +
Diámetro, ancho de bobina, patrón, herramientas y receta cambian juntos. En lotes pequeños, la preparación puede superar el ahorro teórico.
CUÁNDO SÍ
El zigzag encaja cuando...
- La pieza es circular o admite una retícula escalonada verificable.
- El ancho permite conservar filas alternadas sin perder demasiado borde útil.
- El troquel y la prensa admiten el movimiento y la ventana de alimentación.
- El volumen y el valor del material justifican la ingeniería del patrón.
CUÁNDO NO
Conviene otra ruta cuando...
- La geometría no puede anidarse o exige orientación fija.
- La bobina, margen y diámetro hacen que la fila desplazada pierda una pieza.
- El troquel no admite el patrón o el eje lateral limita el ritmo.
- El lote es demasiado pequeño para compensar preparación, herramienta y cambio.
PREGUNTAS DE DECISIÓN
Lo que conviene confirmar antes de seleccionar la línea.
01 ¿Una línea zigzag siempre ahorra material frente al avance recto? +
No. La diferencia depende del diámetro, ancho útil de bobina, márgenes, puentes y número de discos completos que caben en cada fila. El cálculo geométrico filtra opciones; el plano de tira y el troquel deben confirmar el resultado.
02 ¿Es lo mismo que comprar un alimentador servo zigzag? +

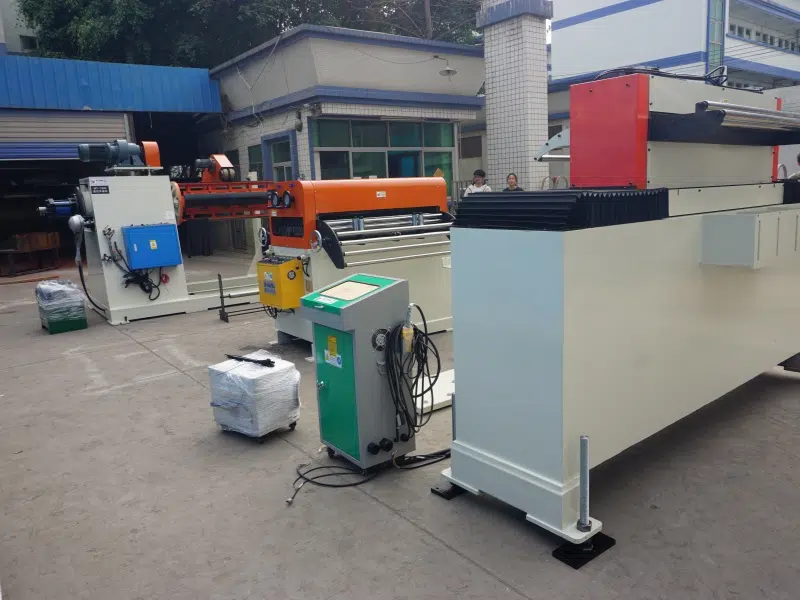

No. El alimentador ejecuta el avance longitudinal y el desplazamiento lateral, pero la solución completa también exige coordinar desbobinado, guiado, nivelado, reserva de material, prensa, troquel, salida de discos y manejo del esqueleto.
03 ¿Qué limita la cadencia de una línea para discos? +
La cadencia se confirma con la combinación real de recorrido X–Y, masa móvil, aceleración, ventana de alimentación de la prensa, liberación y pilotos del troquel, planitud, apoyo de tira y estabilidad del residuo. No se deduce de una velocidad lineal aislada.
04 ¿Cuándo conviene evaluar otra ruta de producción? +
Cuando la geometría no admite filas escalonadas, la bobina pierde una pieza en la fila desplazada, el troquel no soporta el patrón, el movimiento lateral limita el ritmo o el lote no compensa la preparación y el cambio.
