Alimentador 3 en 1 NCHL-C para lámina de 0.5-4.5 mm

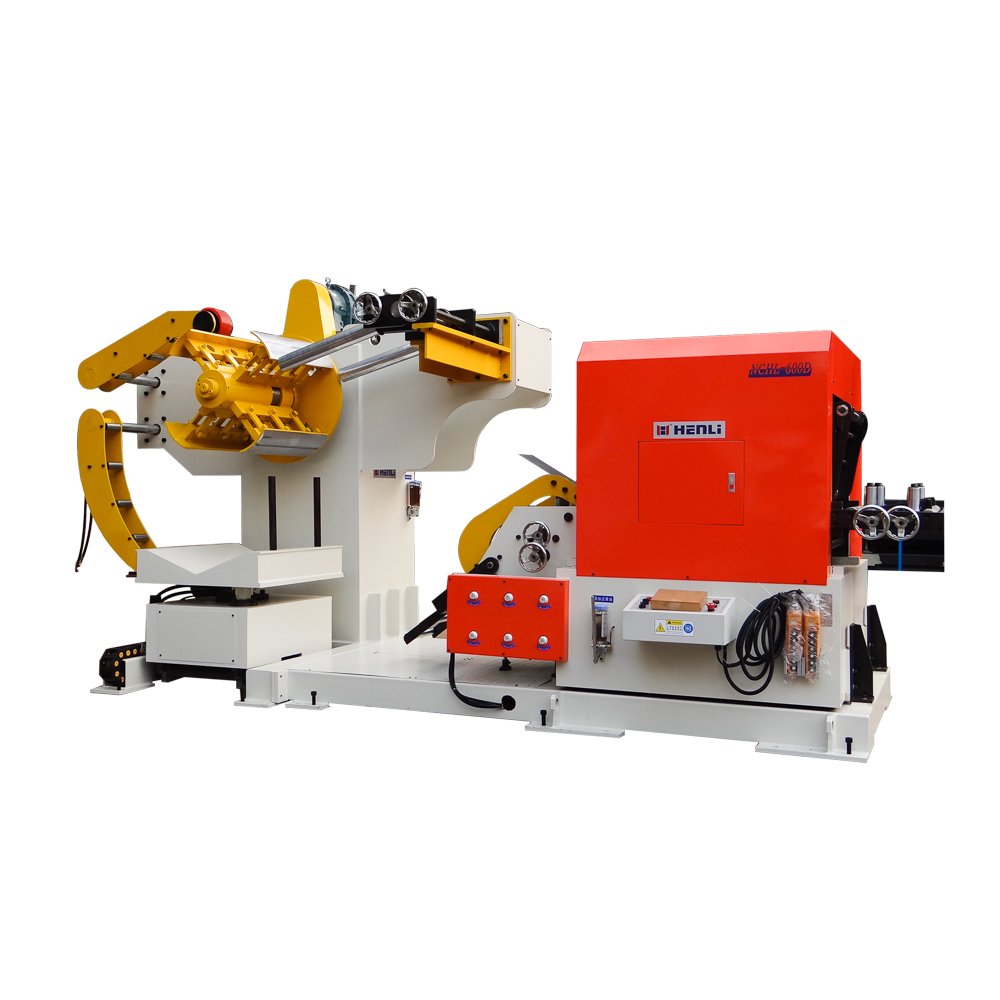

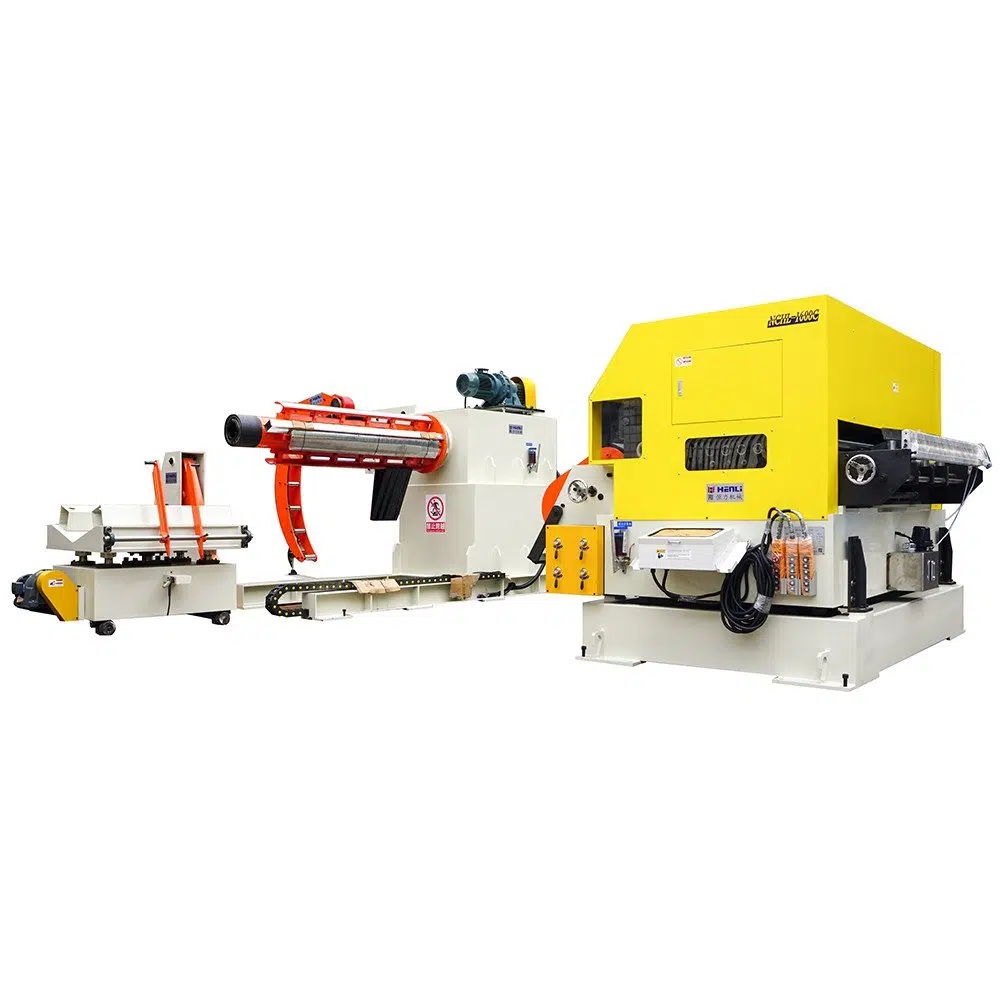

La serie NCHL-C reúne desbobinado, enderezado y alimentación servo en una sola máquina para bobinas de espesor medio que requieren carga segura, planitud estable y avance preciso hacia la prensa.
Unidades de ingeniería
Uso recomendado
Cuándo conviene este equipo
Para líneas compactas de estampado con material de 0.5 a 4.5 mm, bobinas de hasta 10 toneladas según modelo y necesidad de automatizar cambios de receta y opciones de proceso.

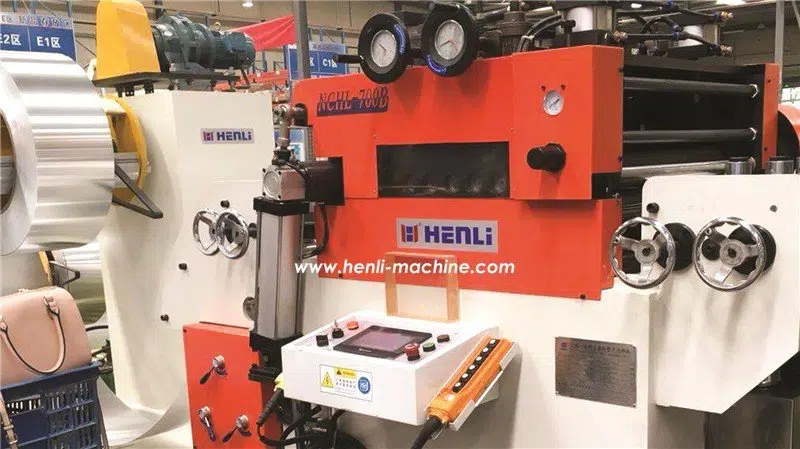

- Cabezal enderezador superior abrible para limpiar rodillos y retirar residuos.

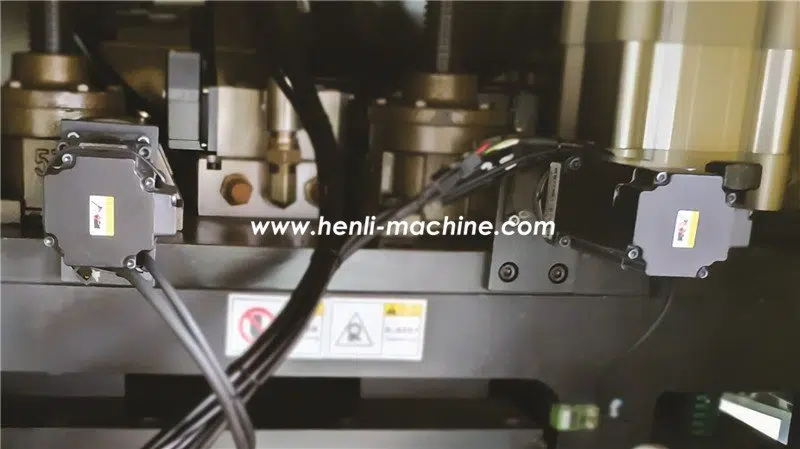

- Ajuste de corrección por motorreductor o servo con memoria de hasta 99 recetas.
- Carro recomendado para transportar y centrar bobinas pesadas, especialmente por encima de 2 toneladas.
- Opciones de cizalla, lubricación doble cara y soporte del mandril según proceso.
Encaje técnico
Cuándo usarlo y cuándo revisar otra opción
Encaja bien cuando
- Material de espesor medio que supera el rango cómodo de NCHL-B.

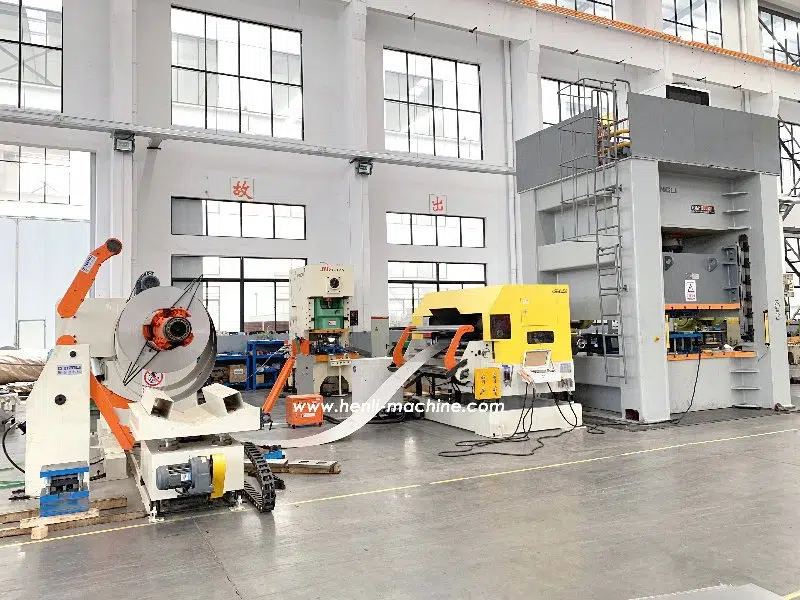

- Plantas que necesitan una huella compacta y carga de bobina asistida.
- Procesos con cambios de material donde conviene guardar ajustes de enderezado.
Revise otra configuración si
- Lámina gruesa hasta 8 mm: compare NCHL-D.
- Acero de alta resistencia: compare NCHL-GC o NCHL-GD.
- Aplicaciones que solo necesitan un alimentador sin desbobinado ni enderezado.
Datos de selección
Parámetros y puntos de revisión
Espesor0.5-4.5 mm
Ancho50-1600 mm según modelo
Peso máximo de bobina5000-10000 kg según modelo
ID / OD450-530 o 480-530 mm / máx. 1500 mm
Velocidad máxima16 m/min
Precisión publicada±0.1 mm por 100 mm
Rodillos de trabajo3 superiores / 4 inferiores
ExpansiónHidráulica
Modelos y parámetros
Tabla técnica para preselección
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Unidades de parámetros
Preselección de modelos NCHL-C
La capacidad real espesor × ancho se confirma con material y resistencia.
| Modelo | Ancho | Espesor | Peso de bobina |
|---|---|---|---|
| NCHL-300C / 400C | 50-300 / 50-400 mm | 0.5-4.5 mm | Hasta 5000 kg |
| NCHL-500C / 600C | 50-500 / 50-600 mm | 0.5-4.5 mm | 5000-6000 kg |
| NCHL-700C / 800C | 80-700 / 80-800 mm | 0.5-4.5 mm | Hasta 8000 kg |
| NCHL-1000C | 80-1000 mm | 0.5-4.5 mm | Hasta 8000 kg |
| NCHL-1300C / 1600C | 100-1300 / 100-1600 mm | 0.5-4.5 mm | 8000-10000 kg |
Configuración
Opciones que cambian la selección
Cabezal abrible
Facilita limpieza e inspección, especialmente con aluminio, aceite o residuos de superficie.

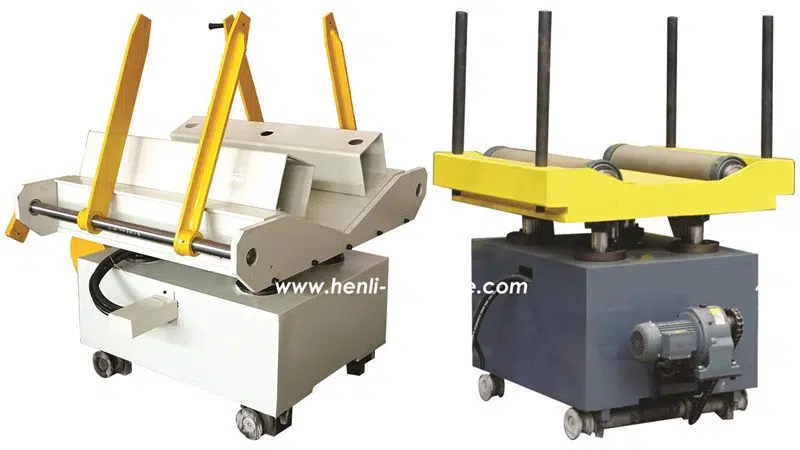

Carro de bobina
Ayuda a elevar, centrar y cargar bobinas pesadas con menor intervención manual.

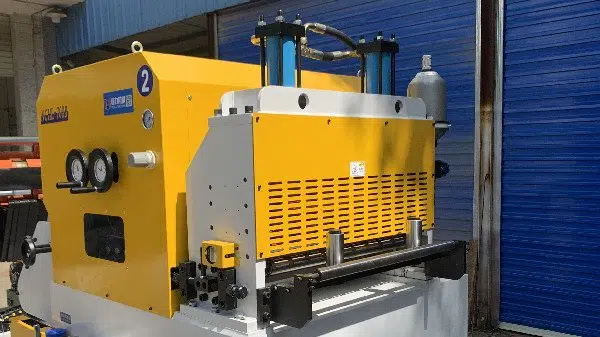

Cizalla hidráulica
Permite preparar cabeza y cola de la tira antes de introducirla en el troquel.

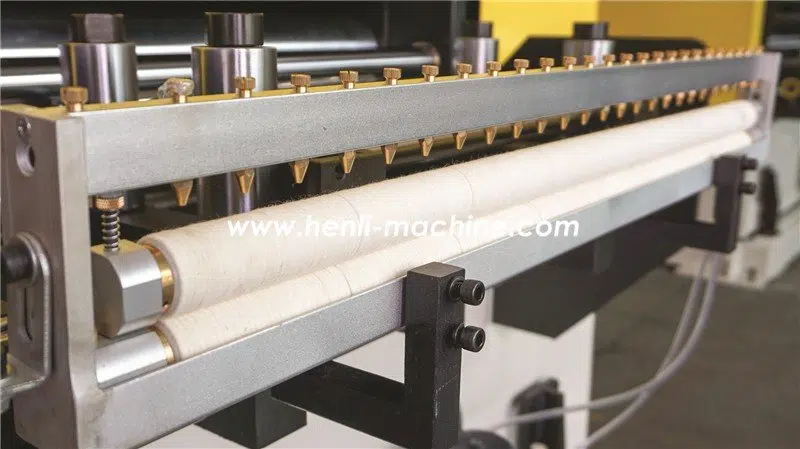

Lubricador doble cara
Se añade cuando embutido, fricción o acabado superficial requieren película controlada.
Archivo visual del producto
Todas las vistas técnicas disponibles
Se han localizado y organizado 29 imágenes de las fichas técnicas originales de HENLI. Las vistas se agrupan por función para relacionar cada imagen con la decisión de compra.

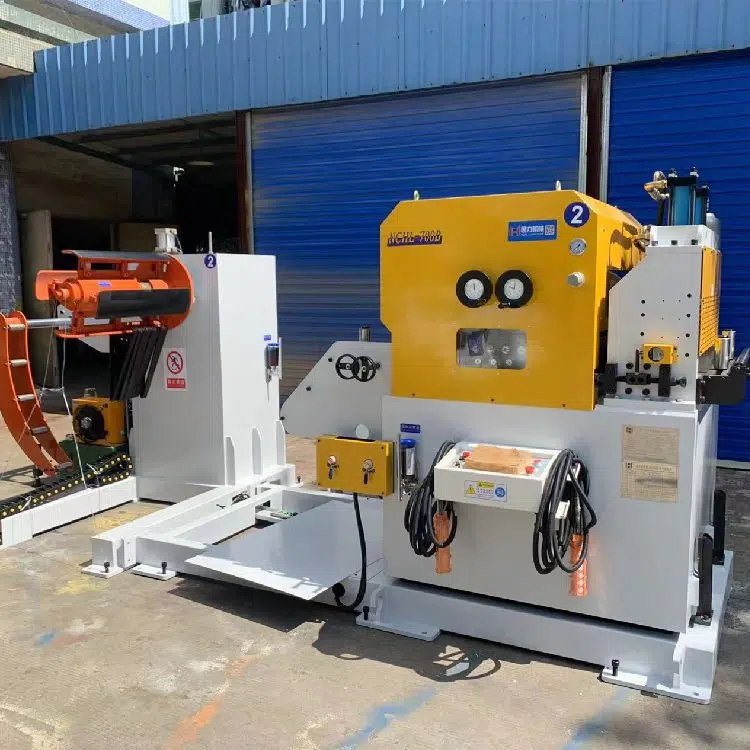

Equipo y configuración
2vistas
Instalaciones y casos
1vista
Cabezal enderezador abrible
1vista
Ajuste automático de corrección
1vista
Carro de carga de bobina
1vista
Cizalla hidráulica
1vista
Sistema de lubricación
1vista

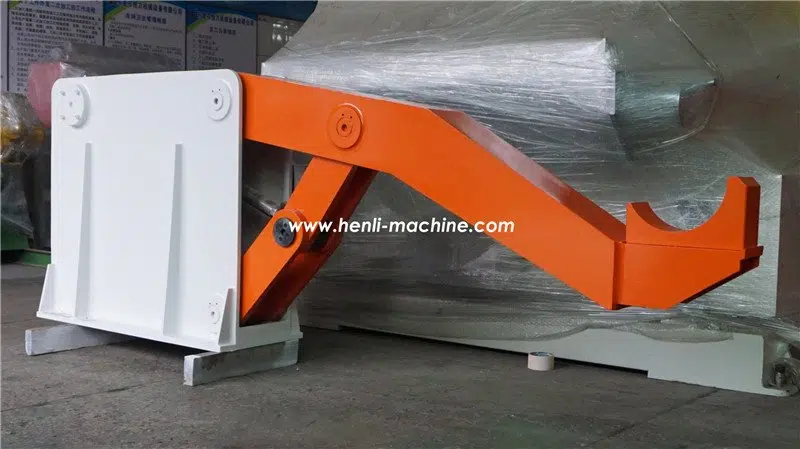

Soporte del mandril
1vista

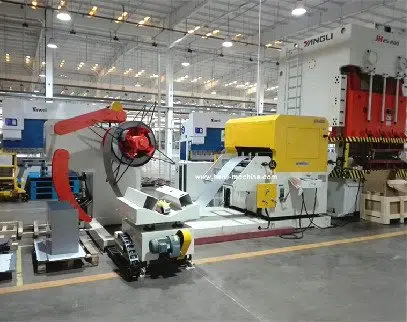

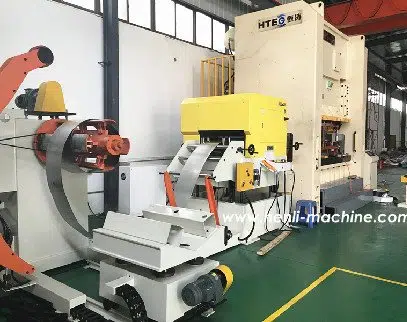

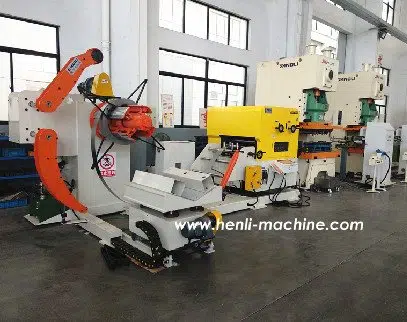

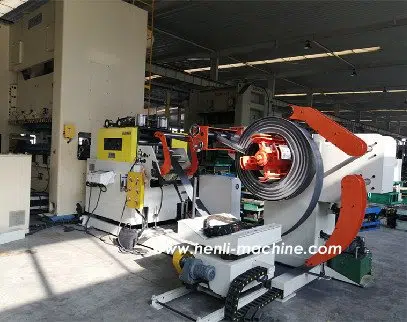

Estructura y componentes
4vistas

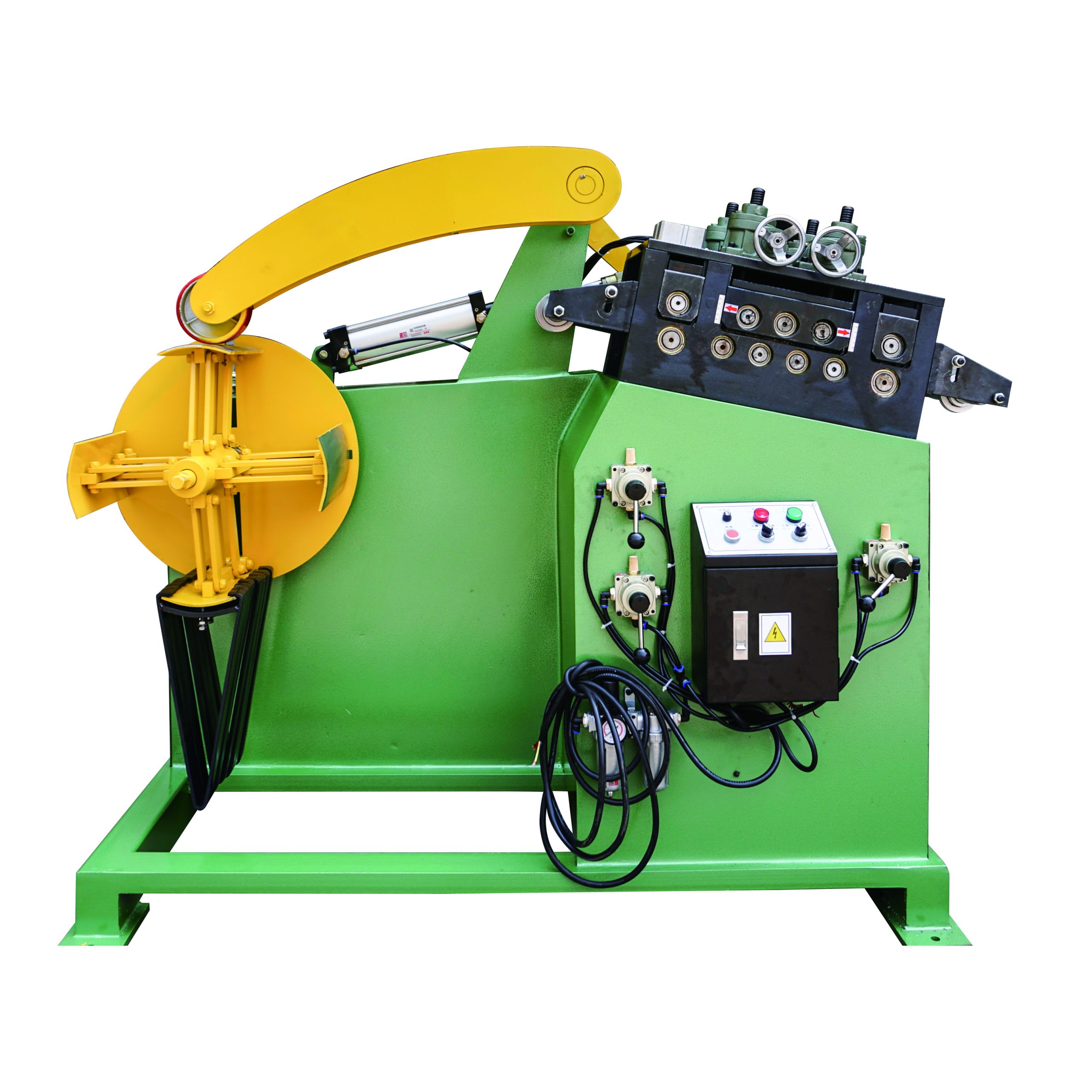

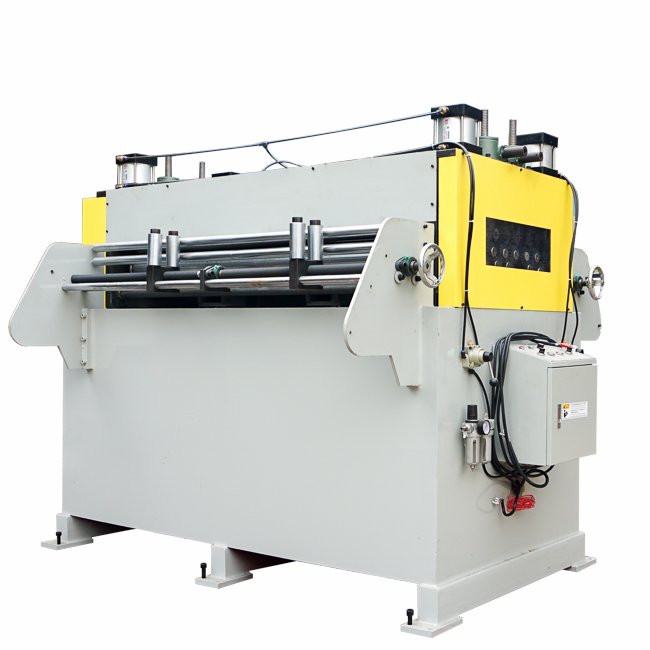

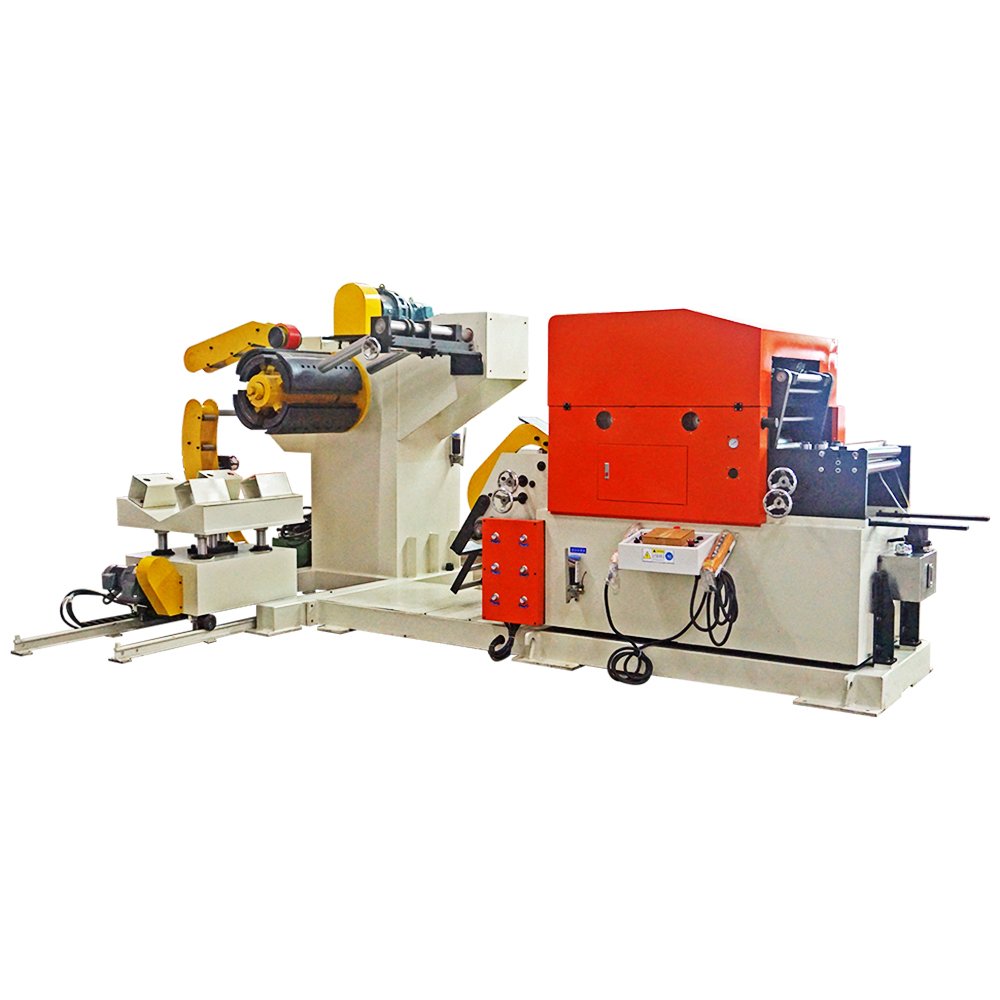

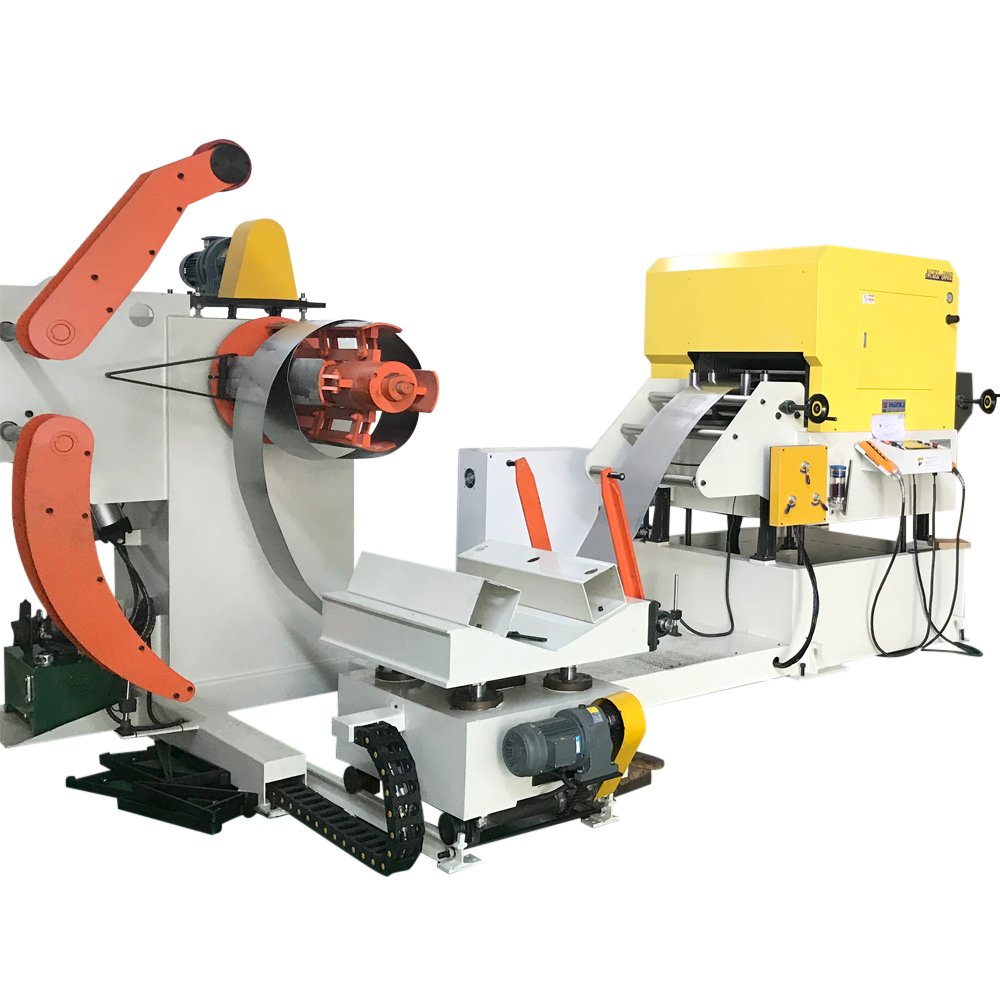

Vista general
6vistas

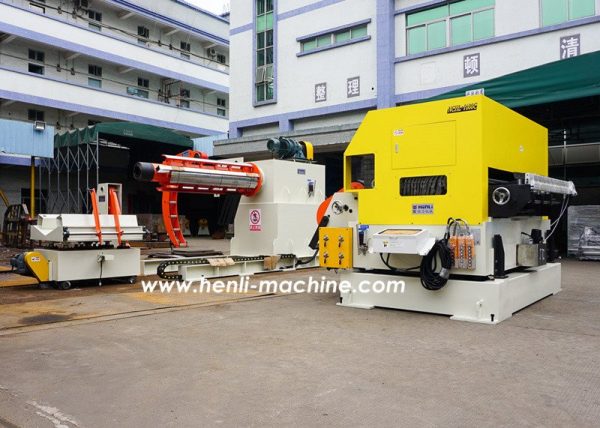

Detalle técnico del producto
1vista

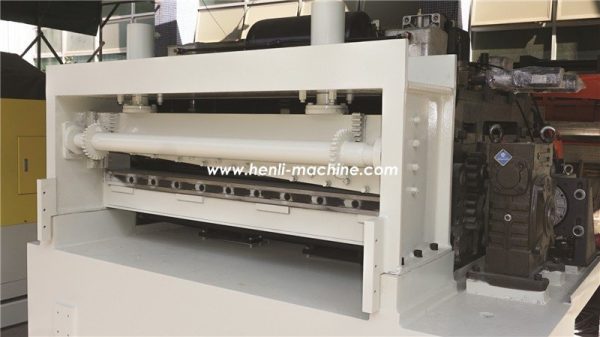

Opciones disponibles
6vistas

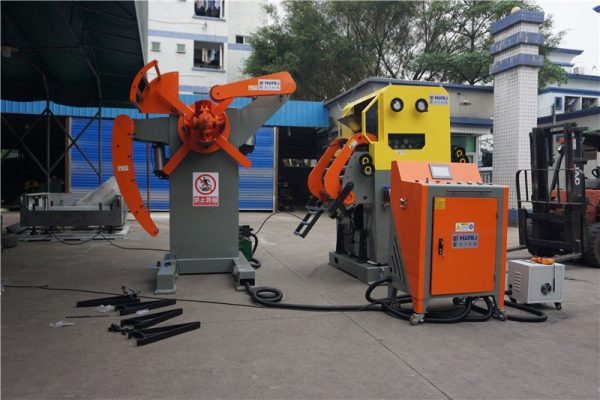

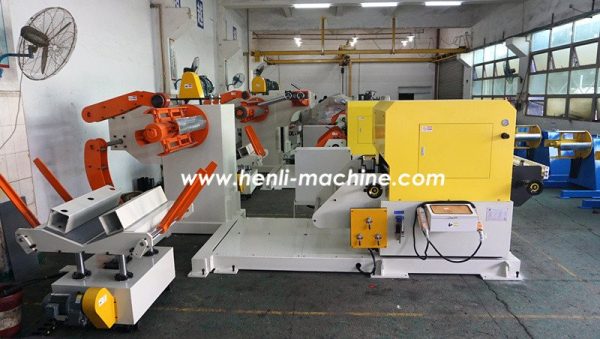

Galería y detalles
2vistas
Aplicaciones
1vista
Parámetros originales completos
Tablas técnicas de la ficha HENLI
Se mantienen todos los valores publicados. La selección final debe comprobar la combinación real de material, espesor, ancho, resistencia y bobina.
3 en 1 NCHL-C · Tabla técnica original 1
| Modelo | NCHL- 300C | NCHL- 400C | NCHL- 500C | NCHL- 600C | NCHL- 700C | NCHL- 800C | NCHL- 1000C | NCHL- 1300C | NCHL- 1600C |
|---|---|---|---|---|---|---|---|---|---|
| Ancho del material (mm) | 50-300 | 50-400 | 50-500 | 50-600 | 80-700 | 80-800 | 80-1000 | 100-1300 | 100-1600 |
| Espesor del material (mm) | 0.5-4.5 | ||||||||
| Peso máximo de bobina (kg) | 5000 | 5000/6000 | 8000 | 8000/10000 | |||||
| Diámetro interior de bobina (mm) | 450-530 | 480-530 | |||||||
| Diámetro exterior máximo (mm) | 1500 | ||||||||
| Velocidad máxima (m/min) | 16 | ||||||||
| Precisión de alimentación (mm) | ±0.1/100mm | ||||||||
| Rodillos de trabajo | 3 Up / Down 4 | ||||||||
| Altura de alimentación (mm) | According to Customer’s Requirements | ||||||||
| Alimentación eléctrica (V) | 380V 3-Phase 380V | ||||||||
| Presión de aire (kg/cm²) | 5kg/cm² | ||||||||
| Expansión del mandril | Hydraulic Expansion | ||||||||
| Servomotor (kW) | 2.9 | 4.4 | 5.5/7.5 | 7.5 | 8 | ||||
| Motor del desbobinador (kW) | 3 | 4 | |||||||
| Dimensiones de la máquina (m) | 4.70×2.50 ×2.50 | 4.70×2.50 ×2.50 | 4.70×2.60 ×2.50 | 4.70×2.70 ×2.50 | 4.70×2.90 ×2.50 | 4.70×2.90 ×2.50 | 4.70×3.10 ×2.50 | 4.70×3.40 ×2.50 | 4.70×3.70 ×2.50 |
| Peso de la máquina (kg) | 4800 | 4800 | 5000 | 5200 | 6280 | 6280 | 8320 | 8970 | 9500 |
3 en 1 NCHL-C · Tabla técnica original 2
| Modelo | NCHL- 400C | NCHL- 500C | NCHL-6 00C | NCHL- 800C | NCHL- 1000C | NCHL- 1300C | NCHL- 1600C |
|---|---|---|---|---|---|---|---|
| Ancho del material (mm) | 50-400 | 50-500 | 50-600 | 50-800 | 50-1000 | 50-1300 | 50-1600 |
| Espesor del material (mm) | 0.5-4.5 | ||||||
| Peso máximo de bobina (kg) | 5000 | 6000 | 8000/10000 | 10000 | |||
| Diámetro interior de bobina (mm) | 450-530 | 480-530 | |||||
| Diámetro exterior de bobina (mm) | 1500 | ||||||
| Velocidad máxima (m/min) | 16 | ||||||
| Precisión de alimentación | +/- 0.1/100mm | ||||||
| Rodillos de trabajo | Up 3/ Down 4 | ||||||
| Altura de alimentación | Accoring to customers’ Requirements | ||||||
| Alimentación eléctrica | 3-Phrase 380V | ||||||
| Alimentación eléctrica | 5(Kg/cm2) | ||||||
| Expansión del mandril | Hydraulic Expansion | ||||||
| Servomotor (kW) | 2.9 | 4.4 | 5.5 | 7.5 | 8 | ||
| Motor del desbobinador (kW) | 3 | 4 | |||||
| Dimensiones de la máquina (m) | 4.7×2.5 ×2.5 | 4.7×2.6 0×2.5 | 4.7×2.7 ×2.5 | 4.7×2.9 ×2.5 | 4.7×3.1 ×2.5 | 4.7×3.4 ×2.5 | 4.7×3.7 ×2.5 |
| Peso de la máquina (kg) | 4800 | 5000 | 5200 | 6280 | 8320 | 8970 | 9500 |

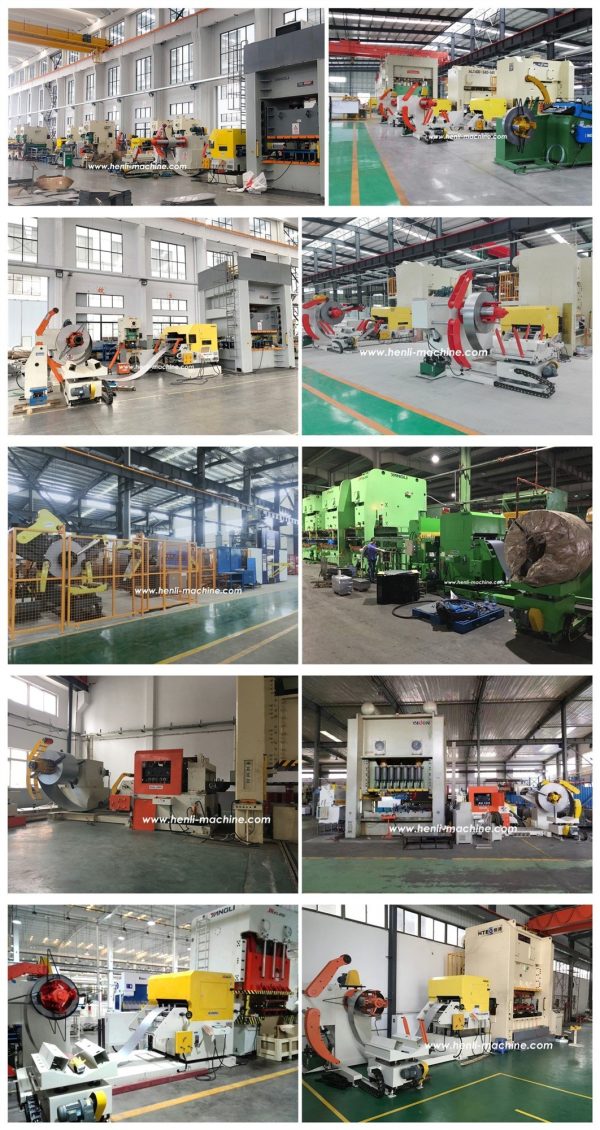

Aplicaciones
Procesos donde suele encajar
- Autopartes y componentes de electrodomésticos
- Piezas de equipos 5G y eléctricos
- Herrajes y componentes metálicos
- Estampado de acero, inoxidable, cobre o aluminio
También puede buscarlo como
alimentador 3 en 1 NCHL-C, desbobinador enderezadora alimentador 0.5 4.5 mm, línea compacta alimentación prensa, servo feeder para bobina mediana
Precio por configuración
Precio y cotización de este equipo
HENLI no publica un precio fijo para 3 en 1 NCHL-C porque la configuración cambia según material, bobina, prensa, troquel, opciones, voltaje, embalaje y país de destino. Para comparar ofertas, primero hay que comparar la misma configuración técnica.
Rango de máquina
El ancho, espesor, peso de bobina, velocidad, paso y tipo de material pueden cambiar estructura, motor, control y accesorios.
Opciones necesarias
Carro de bobina, brazo presor, cabezal abrible, lubricación, cizalla, cortador de chatarra, sensores o protección superficial se agregan solo cuando el proceso lo necesita.

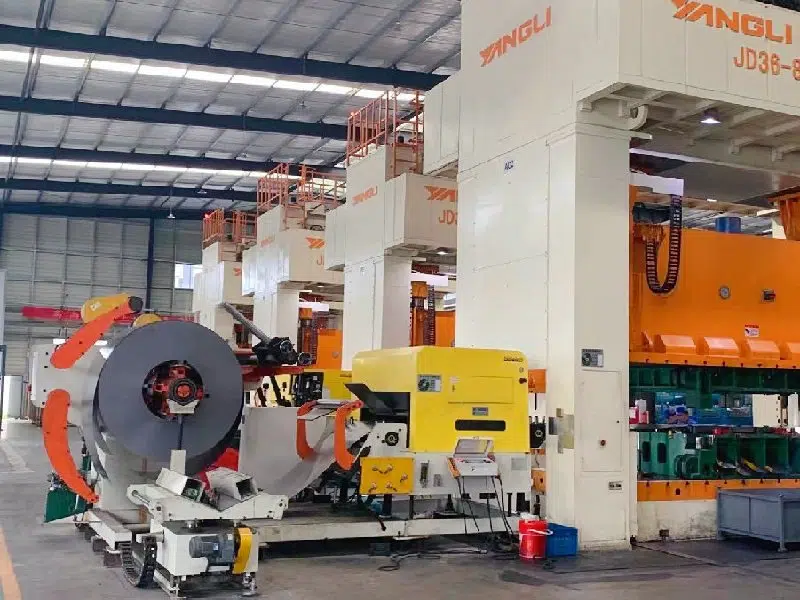

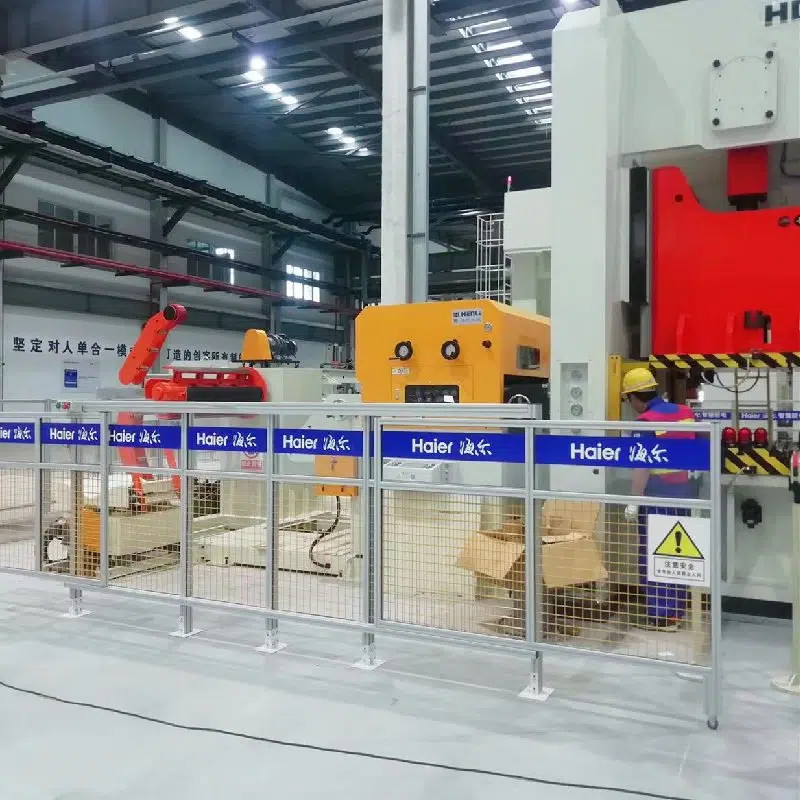

Integración de línea
La altura de alimentación, señal de prensa, espacio de instalación, dirección de entrada, espacio de mantenimiento y equipo anterior o posterior influyen en la propuesta.
Oferta comparable
Envíe por WhatsApp material, espesor, ancho, bobina, prensa, paso, SPM, fotos de pieza y espacio. Con esos datos se cotiza una configuración concreta.
FAQ
Preguntas frecuentes
¿Qué datos necesita HENLI para seleccionar un NCHL-C?
Envíe material, espesor, ancho, peso e ID/OD de bobina o carrete, velocidad, proceso anterior y posterior, voltaje, espacio disponible y fotos o planos de la aplicación.
¿Las capacidades publicadas aplican a cualquier material?
No. El ancho y espesor admisibles cambian con la resistencia, dureza, forma, superficie y condición de entrada. La selección final se confirma con los datos reales.
¿Se puede integrar con una máquina existente?
Sí, después de revisar altura, dirección de trabajo, señales, velocidad, control de lazo o tensión, protecciones y espacio de instalación.
¿Por qué no hay un precio único?
Porque el modelo, capacidad, controles, accesorios, tensión eléctrica, embalaje y destino cambian el alcance. HENLI cotiza tras validar la configuración técnica.
