Niveladora 6-Hi para tira metálica delgada de 0.03-0.3 mm
La 6-Hi usa rodillos de trabajo pequeños con soporte adicional para nivelar material muy delgado y sensible con más estabilidad.
Unidades de ingeniería
Uso recomendado
Cuándo conviene este equipo
Para cobre, aluminio, inoxidable, tira recubierta, terminales, conectores y aplicaciones donde 0.03-0.3 mm requiere apoyo de rodillos y protección superficial.
- Estructura pensada para tira muy delgada, no para placa gruesa.
- El soporte 6-Hi ayuda a controlar flexión de rodillo.
- Los rodillos POM y la película protectora se revisan para superficies delicadas.
- Adecuada para terminales, conectores y piezas electrónicas finas.
- La cotización debe revisar material, espesor, ancho y acabado superficial.
Encaje técnico
Cuándo usarlo y cuándo revisar otra opción
Encaja bien cuando
- Tira ultradelgada donde el diámetro de rodillo y el soporte afectan mucho la planitud.
- Materiales sensibles como cobre, aluminio, inoxidable, tira recubierta, tira para terminales o tira para conectores.
- Aplicaciones donde reducir rayas, marcas y variación de presión es parte de la selección.
Revise otra configuración si
- Material de espesor medio o grueso que requiere rodillos mayores y estructura más fuerte.
- Estampado general donde una TL o SSL estándar ya ofrece suficiente planitud.
- Alta velocidad con lazo S/U donde el problema principal es sincronización de lazo.
Descripción técnica
Qué resuelve dentro de la línea
La 6-Hi existe porque el material ultradelgado no se comporta como una lámina normal. El rodillo de trabajo pequeño necesita apoyo para evitar flexión y mantener presión estable.
En tiras de cobre, aluminio, inoxidable o material recubierto, el objetivo es nivelar sin crear un nuevo problema de marcas, arañazos o deformación.
Flujo de trabajo
- Entrada suaveLa tira debe entrar con tensión controlada para evitar estiramiento o marcas.
- Rodillos pequeñosLos rodillos de 12 mm, o 10 mm en casos especiales, trabajan curvaturas finas.
- Soporte 6-HiEl soporte adicional reduce flexión y mantiene la presión más estable.
- Protección de superficieRodillos POM, limpieza, lubricación y película protectora se revisan según acabado.
Selección
Cómo decidir si este modelo encaja
La decisión correcta depende del material, la prensa, el troquel, la velocidad real y el problema de producción. Estos puntos ayudan a evitar una compra por nombre de máquina.
0.03-0.3 mm
Este rango exige confirmar espesor mínimo, ancho, dureza y sensibilidad de superficie.
Terminales y conectores
Buena opción cuando la tira delgada debe alimentar procesos de piezas pequeñas y precisas.
POM y película
Se revisan cuando el material no tolera marcas o requiere protección superficial.
Comparar con DSL
Si el espesor sube hacia 0.6 mm, DSL puede ser una opción más adecuada.
Datos de selección
Parámetros y puntos de revisión
Espesor0.03-0.3 mm
Anchos200 / 300 / 400 mm como referencia
Rodillos10 superiores + 11 inferiores
Rodillo de trabajo12 mm estándar, 10 mm opcional
EstructuraSoporte 6-Hi para mayor estabilidad
OpcionesRodillos POM, lubricación automática, película protectora
Modelos y parámetros
Tabla técnica para preselección
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Unidades de parámetros
Configuración 6-Hi de referencia
| Elemento | Configuración | Para qué sirve |
|---|---|---|
| Espesor | 0.03-0.3 mm | Tira ultradelgada y material sensible |
| Ancho | 200 / 300 / 400 mm | Selección por ancho real de tira |
| Rodillos | 10 superiores + 11 inferiores | Mayor contacto de nivelación |
| Rodillo de trabajo | 12 mm estándar / 10 mm opcional | Curvatura fina y material delgado |
| Soporte | 6-Hi | Reducir flexión y mejorar estabilidad |
| Accionamiento | Juntas universales | Fuerza más uniforme sobre rodillos |
Decisión de protección superficial
| Riesgo | Opción a revisar | Información necesaria |
|---|---|---|
| Marcas o rayas visibles | Rodillos POM o limpieza reforzada | Material, acabado y foto de defecto |
| Tira muy fina que vibra | Control de tensión y entrada suave | Espesor, ancho y velocidad |
| Curvatura pequeña persistente | Rodillo de 12 mm o 10 mm | Radio de curvatura y espesor real |
| Variación por lote | Parámetros repetibles y registro de ajuste | Familias de material y tolerancia |
| Necesidad de aceite o película | Lubricación automática o película protectora | Tipo de aceite, superficie y proceso posterior |
Configuración
Opciones que cambian la selección
Rodillo de 12 mm
Ayuda a trabajar material delgado con curvatura pequeña. Para casos especiales puede revisarse rodillo de 10 mm.
Soporte 6-Hi
Los rodillos de apoyo reducen flexión del rodillo de trabajo y ayudan a mantener presión más estable.
Rodillos POM
Se revisan cuando el comprador necesita proteger superficie sensible o acabado visible.
Lubricación y limpieza
La lubricación automática y la limpieza de rodillos ayudan a mantener repetibilidad en producción fina.
Tensión de entrada
En material ultradelgado, una entrada con tensión irregular puede deformar la tira aunque los rodillos sean correctos; revise desbobinado y lazo previo.
Archivo visual del producto
Todas las vistas técnicas disponibles
Se han localizado y organizado 15 imágenes de las fichas técnicas originales de HENLI. Las vistas se agrupan por función para relacionar cada imagen con la decisión de compra.

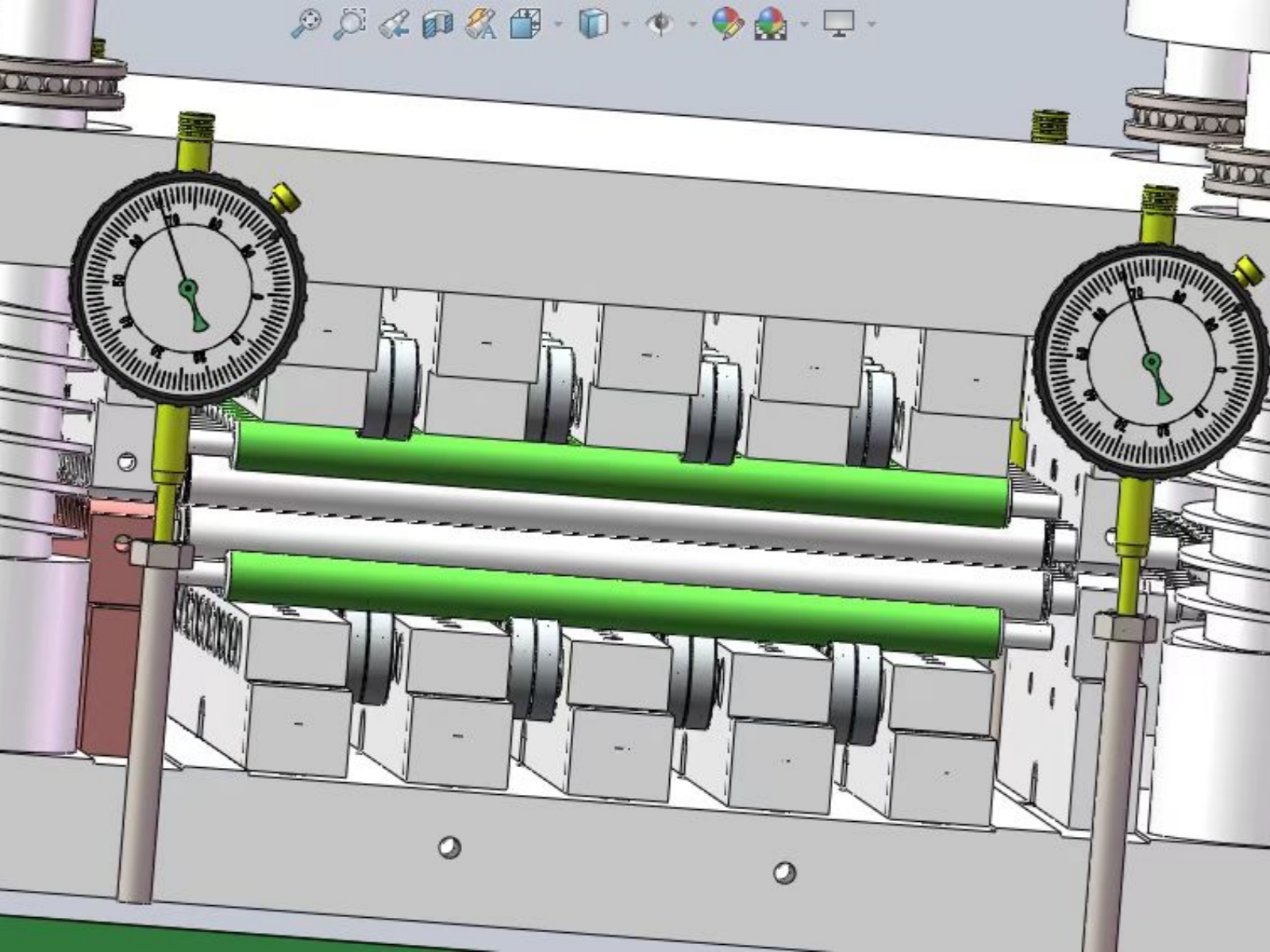

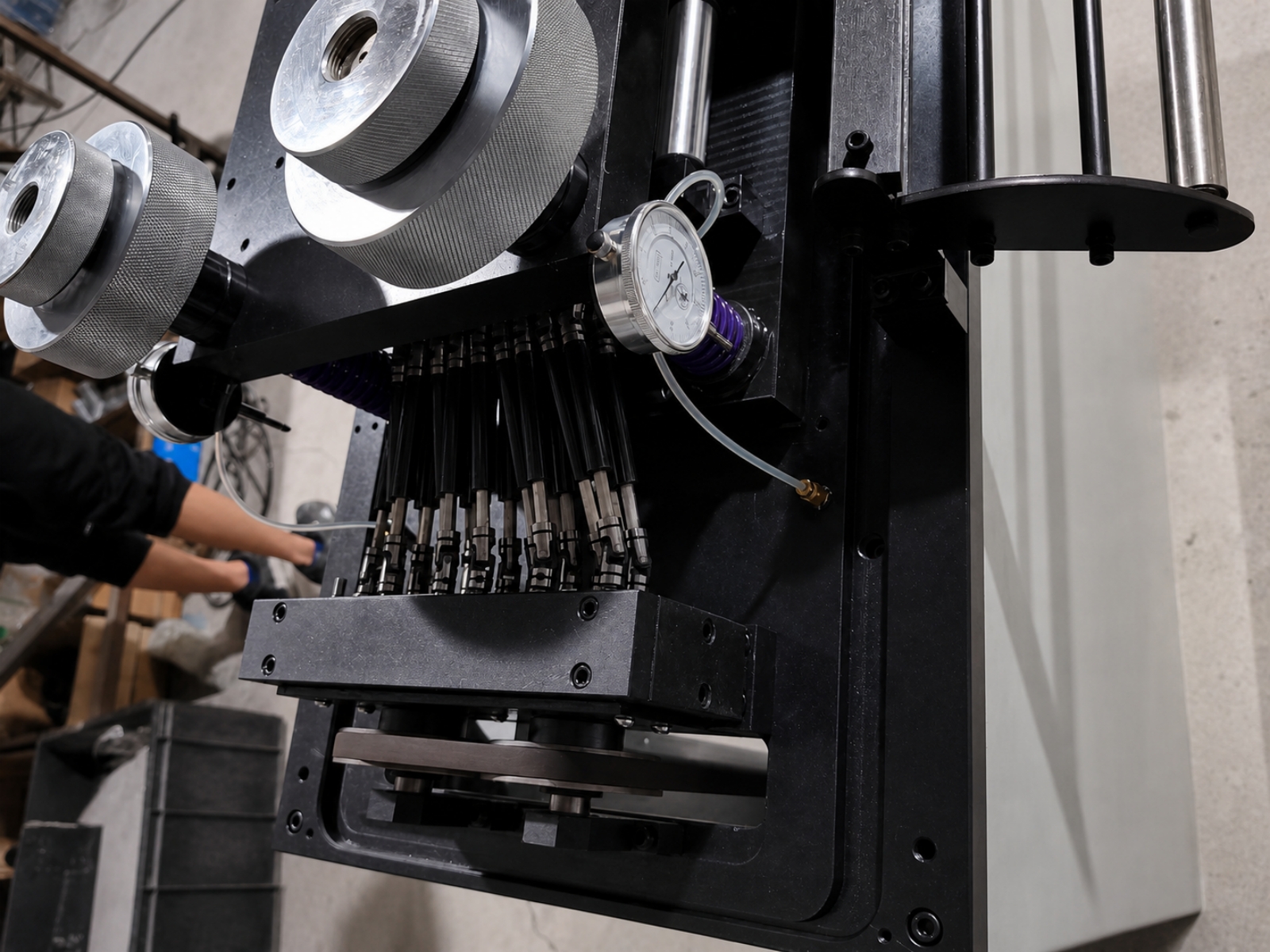

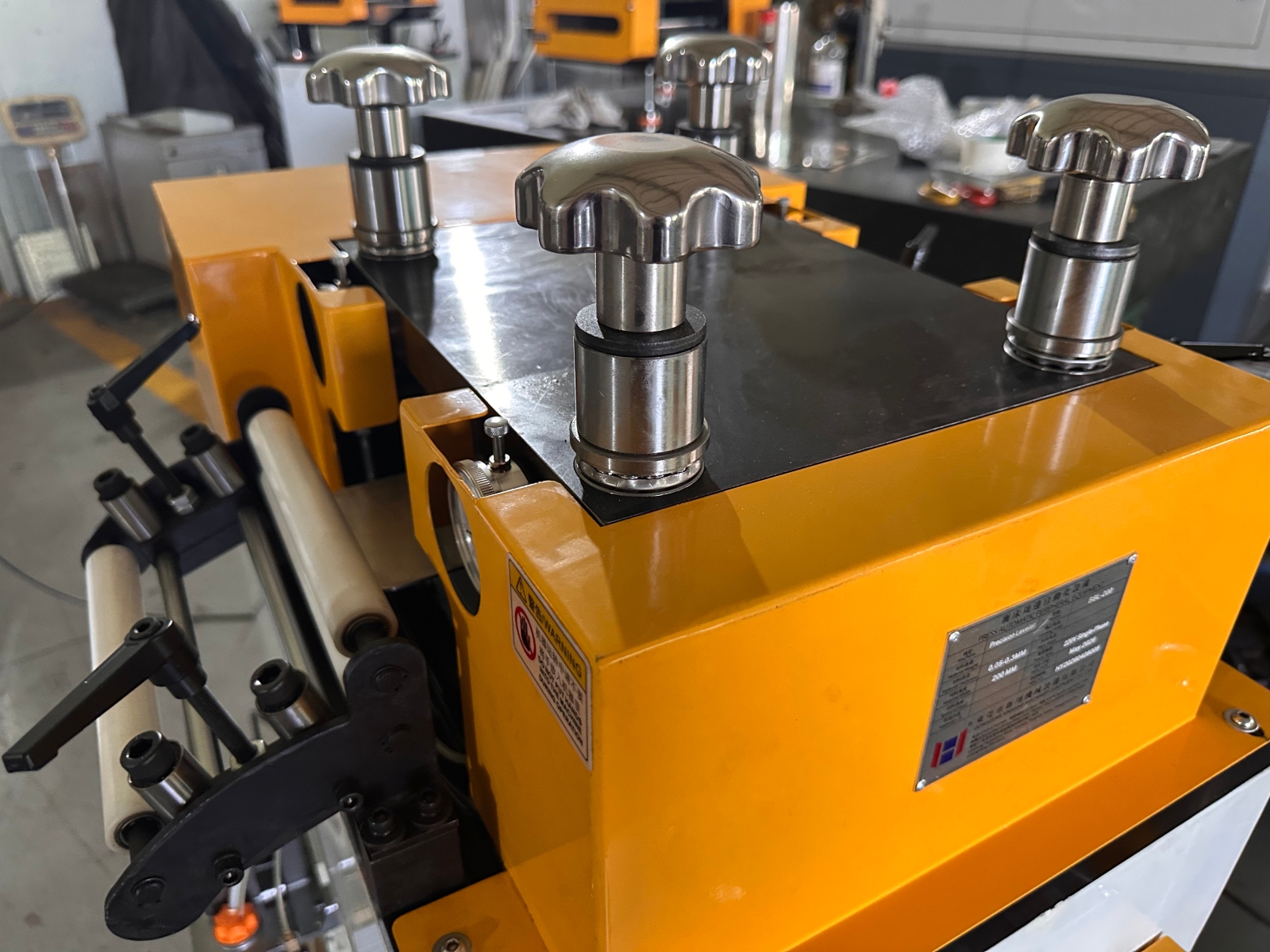

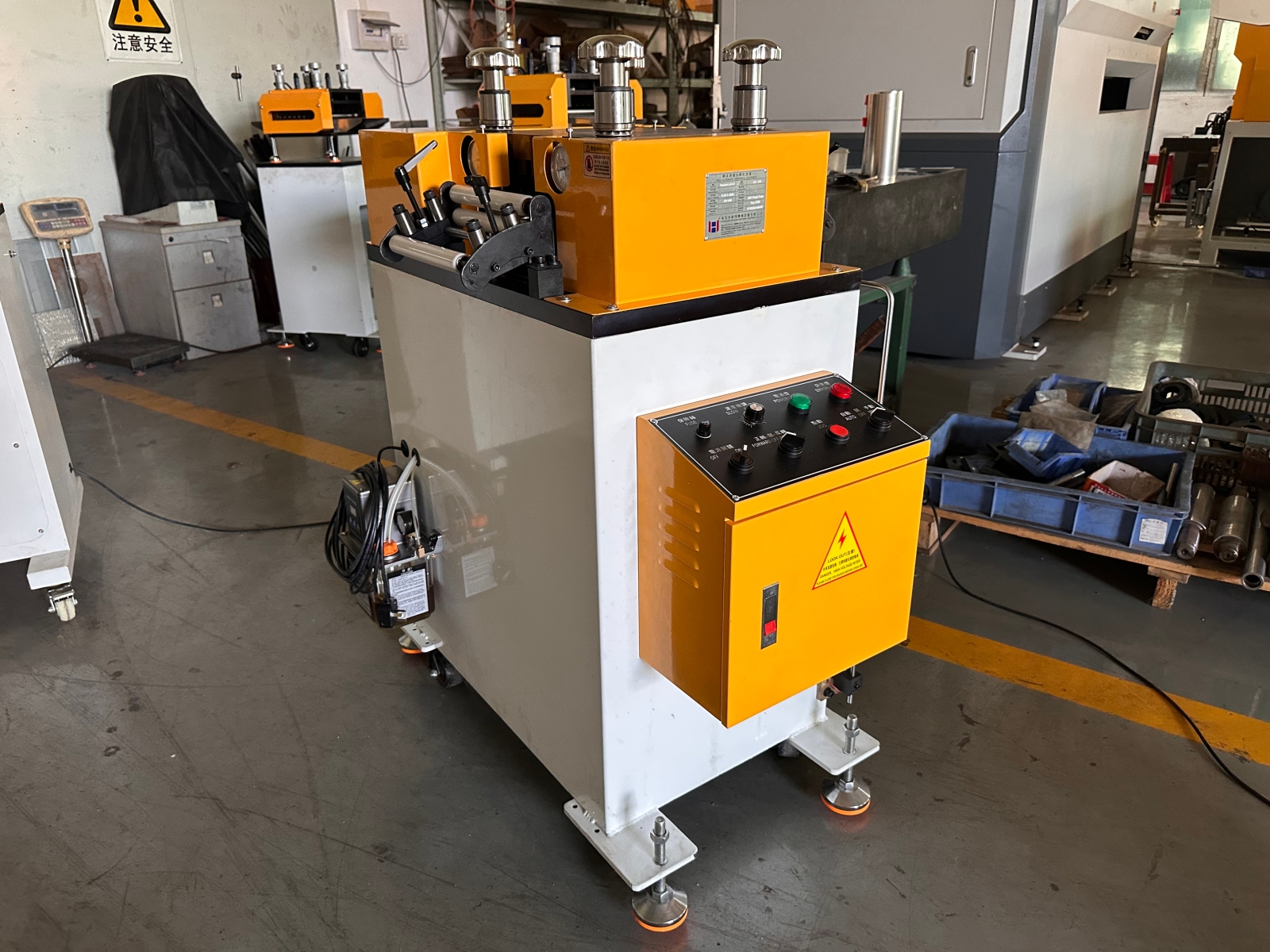

Equipo y configuración
6vistas

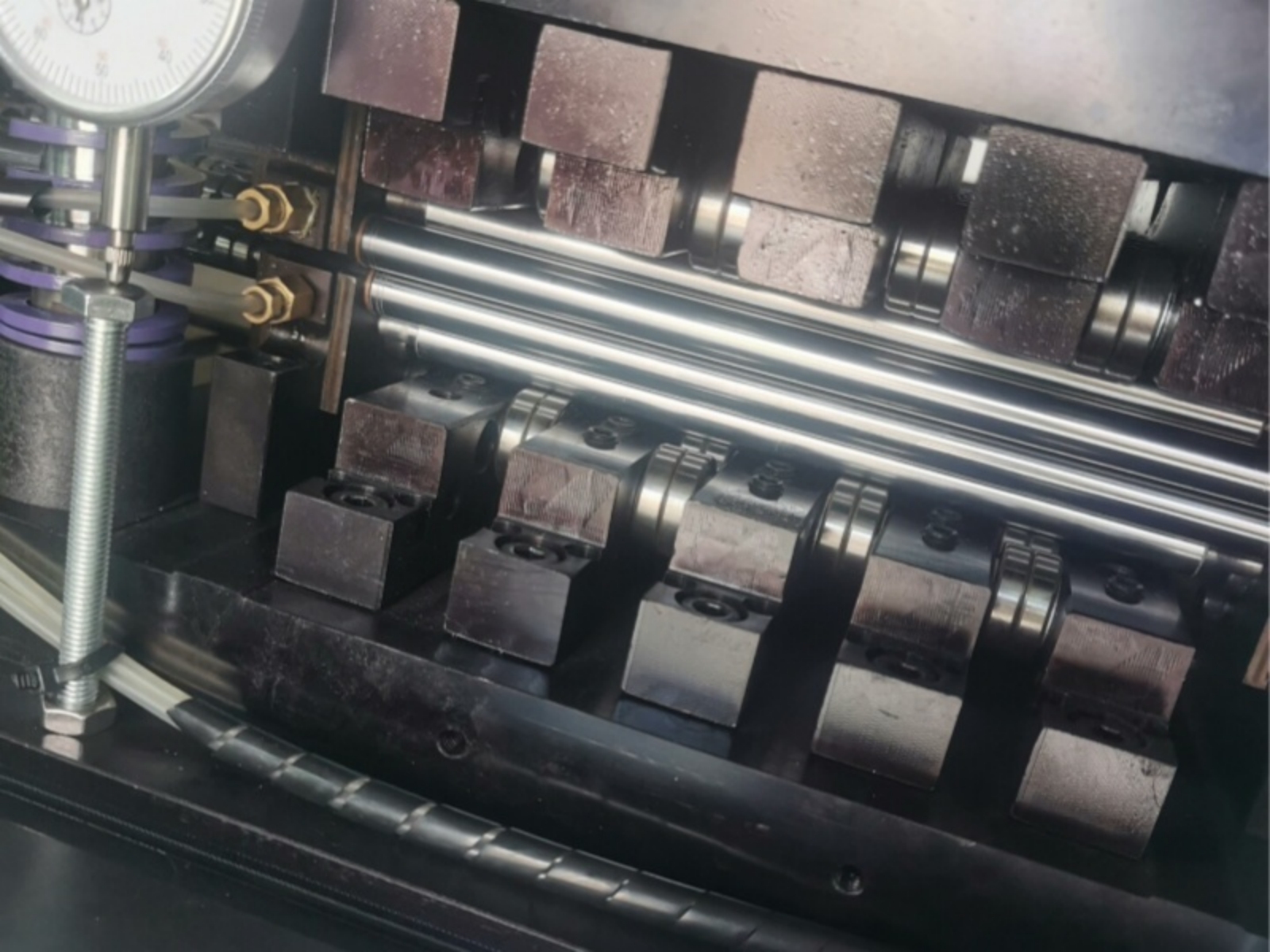

Estructura y componentes
1vista
Galería y detalles
1vista

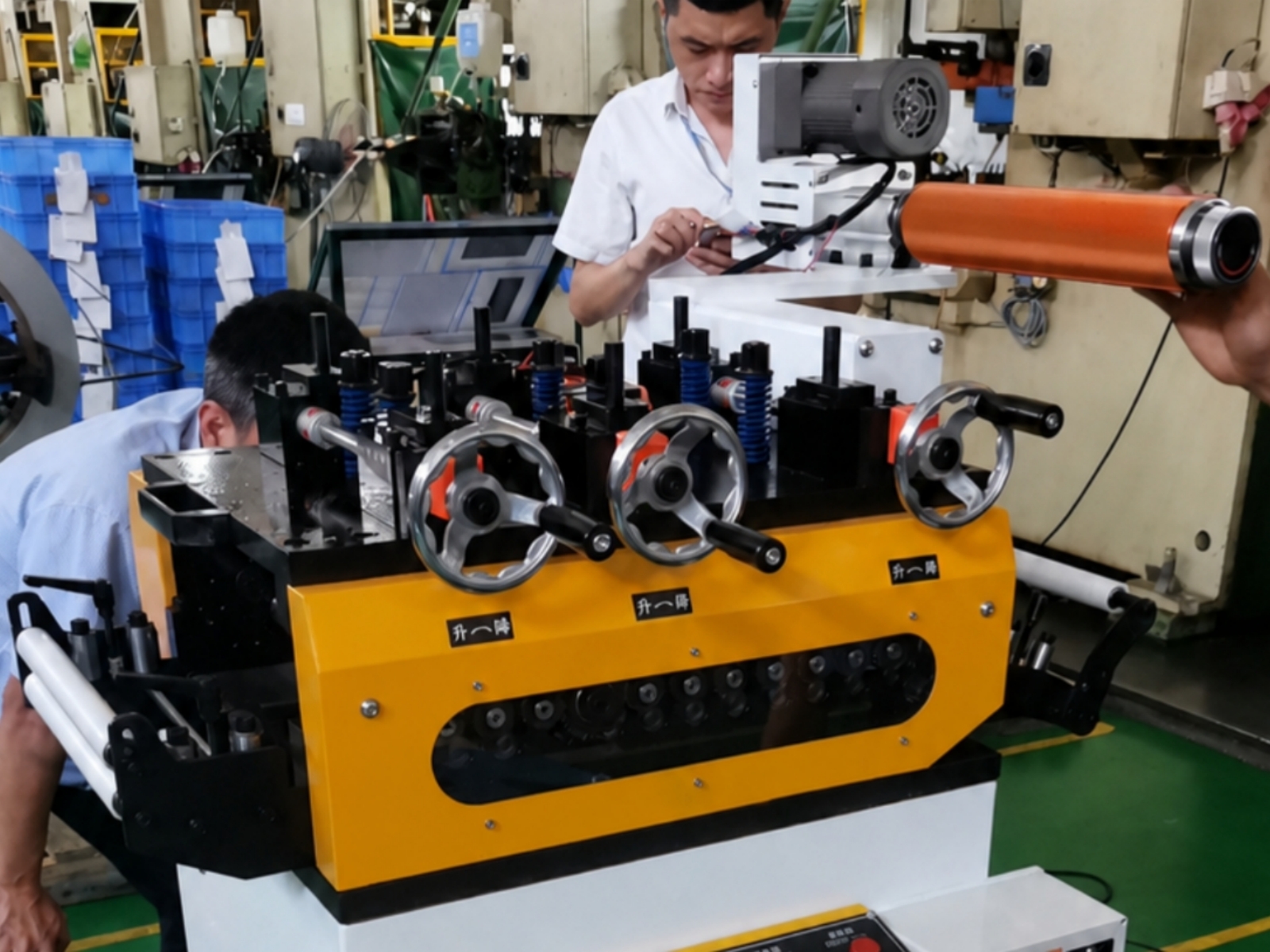

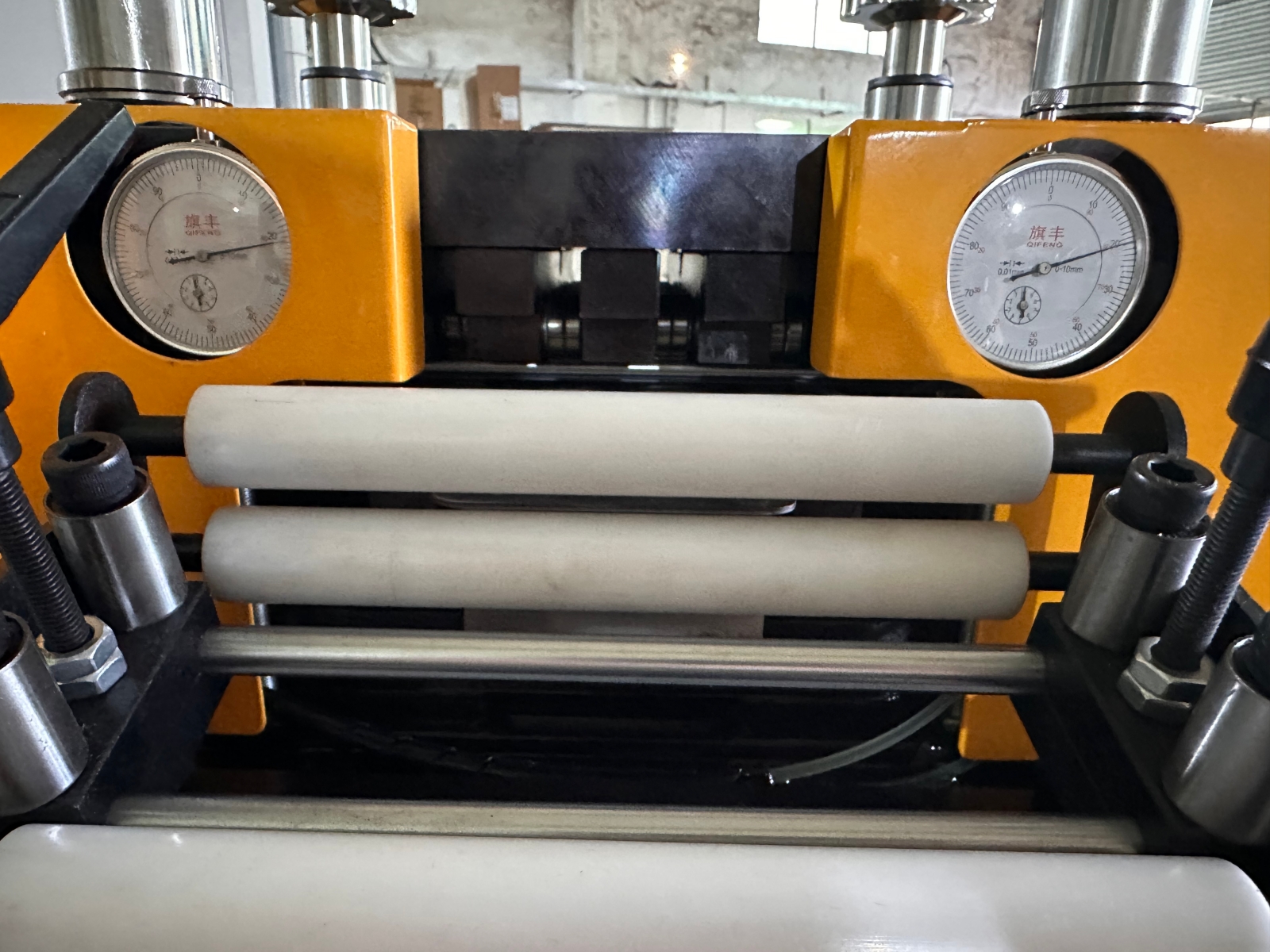

Detalle técnico del producto
4vistas

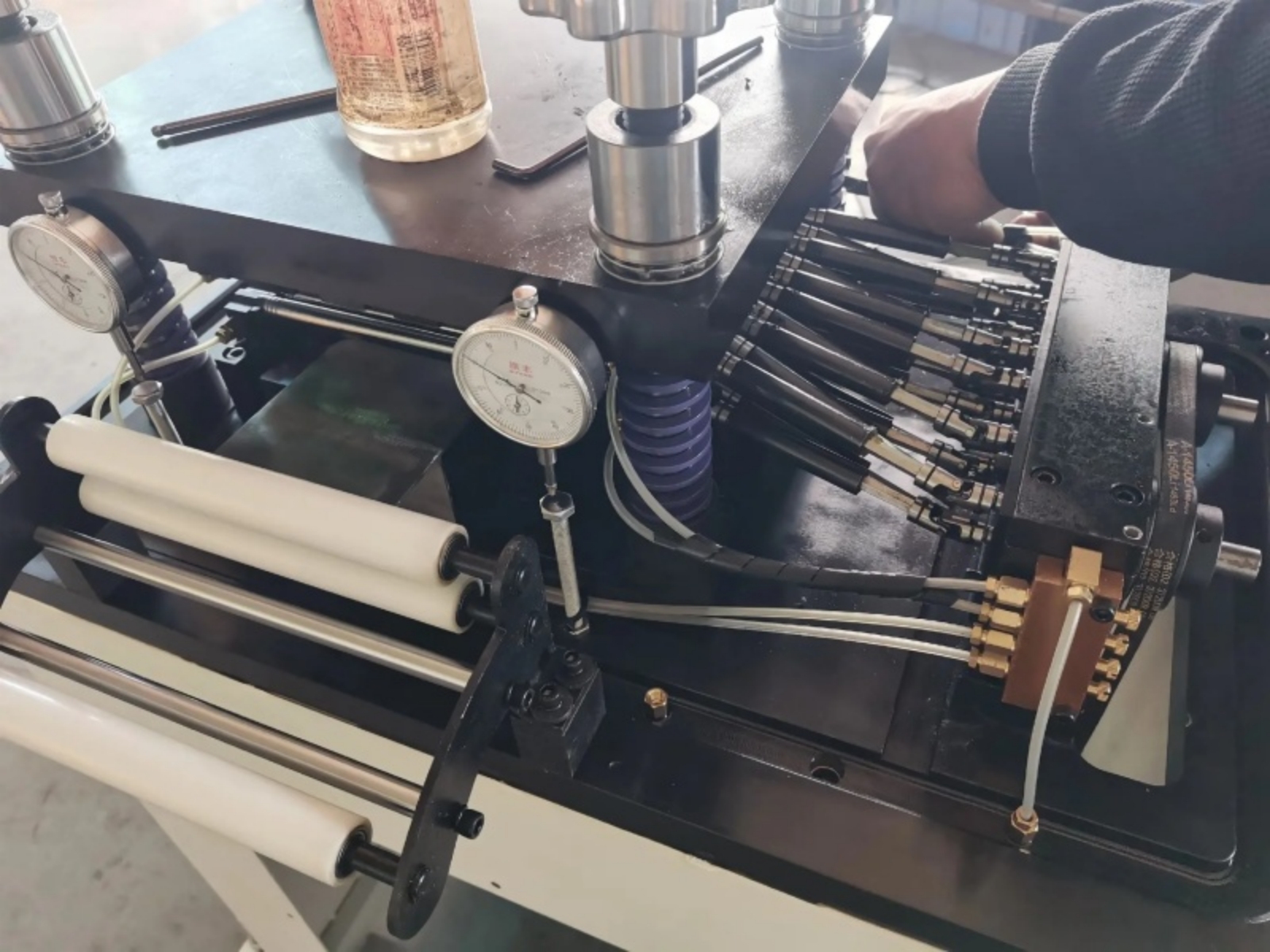

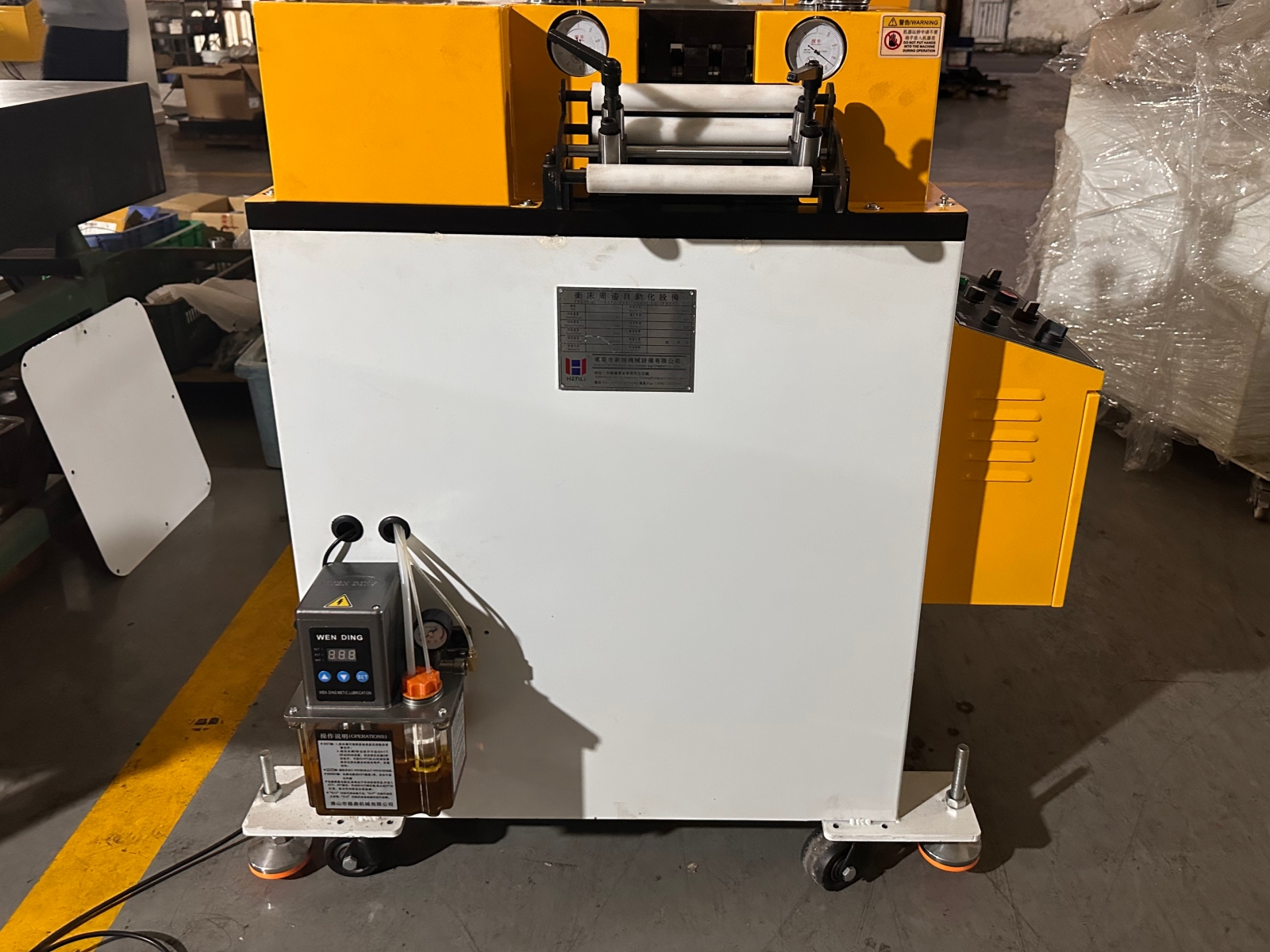

Sistema de lubricación
2vistas

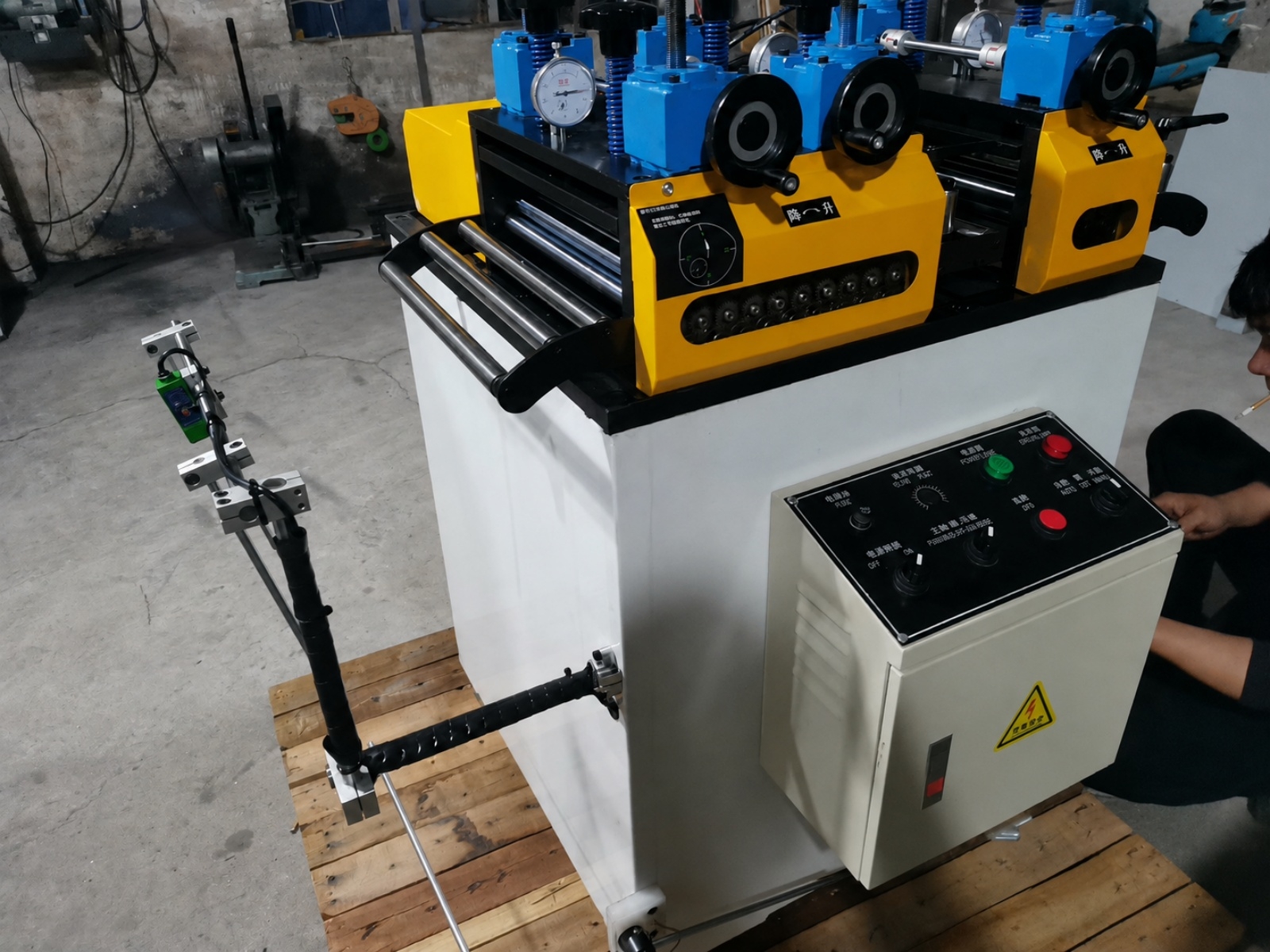

Opciones disponibles
1vista
Parámetros originales completos
Tablas técnicas de la ficha HENLI
Se mantienen todos los valores publicados. La selección final debe comprobar la combinación real de material, espesor, ancho, resistencia y bobina.
6-Hi · Tabla técnica original 1
| Item | 200mm Type7.87 in Type | 300mm Type11.81 in Type | 400mm Type15.75 in Type |
|---|---|---|---|
| Material width | 0-200mm0-7.87 in | 0-300mm0-11.81 in | 0-400mm0-15.75 in |
| Material thickness | 0.03-0.3mm ultra-thin strip0.0012-0.0118 in ultra-thin strip | ||
| Best-fit materials | Copper strip, aluminum strip, stainless strip, plated strip, and terminal strip | ||
| Work roller diameter | 12mm standard; 10mm optional for special thin-strip applications0.47 in standard; 0.39 in optional for special thin-strip applications | ||
| Roller arrangement | 10 upper + 11 lower leveling rollers | ||
| Support structure | 6-Hi upper and lower support roller structure | ||
| Frame structure | Rigid four-column frame | ||

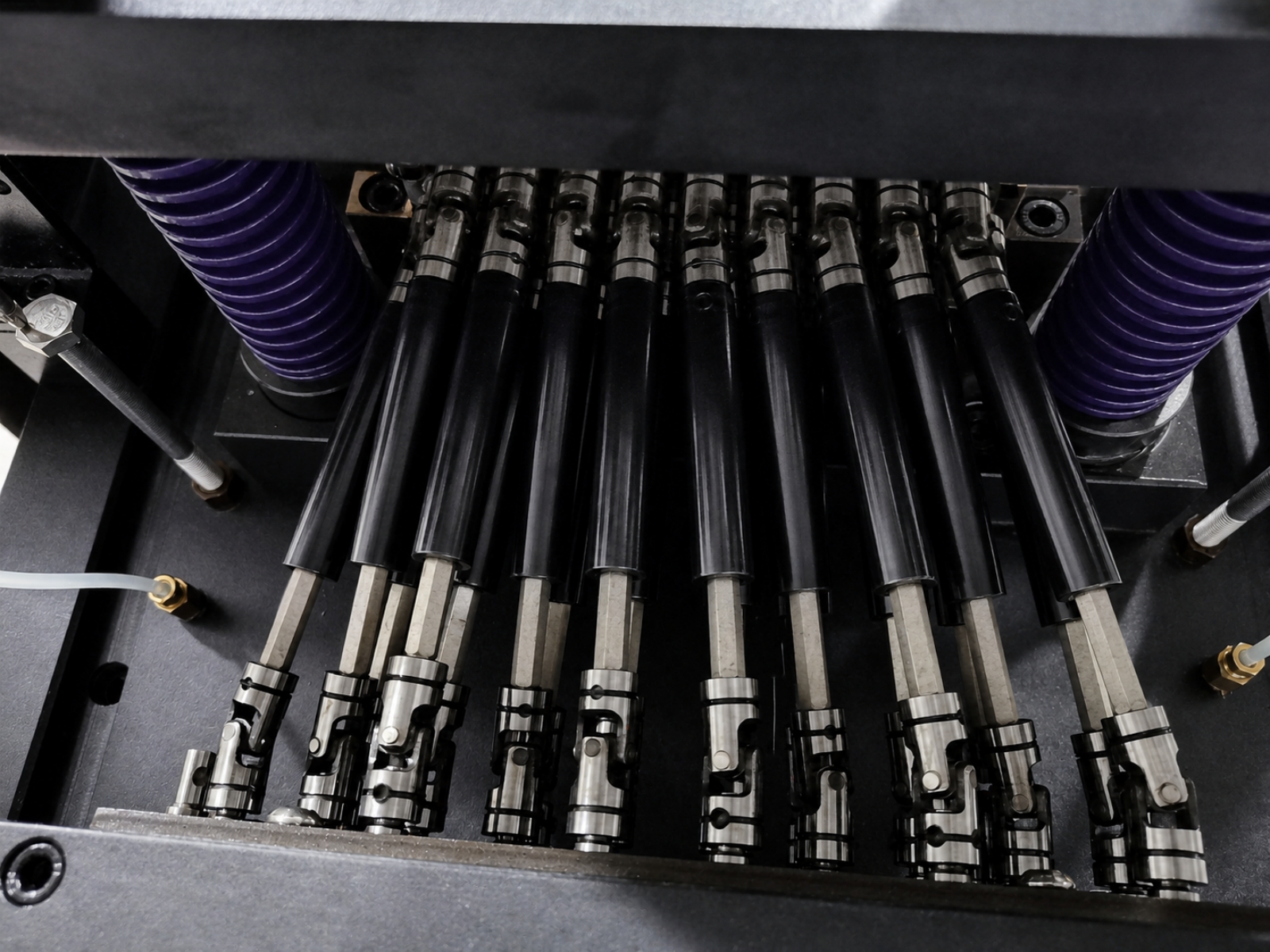

| Drive transmission | Gearbox-to-universal-joint drive | ||
| Speed control | Variable frequency speed control | ||

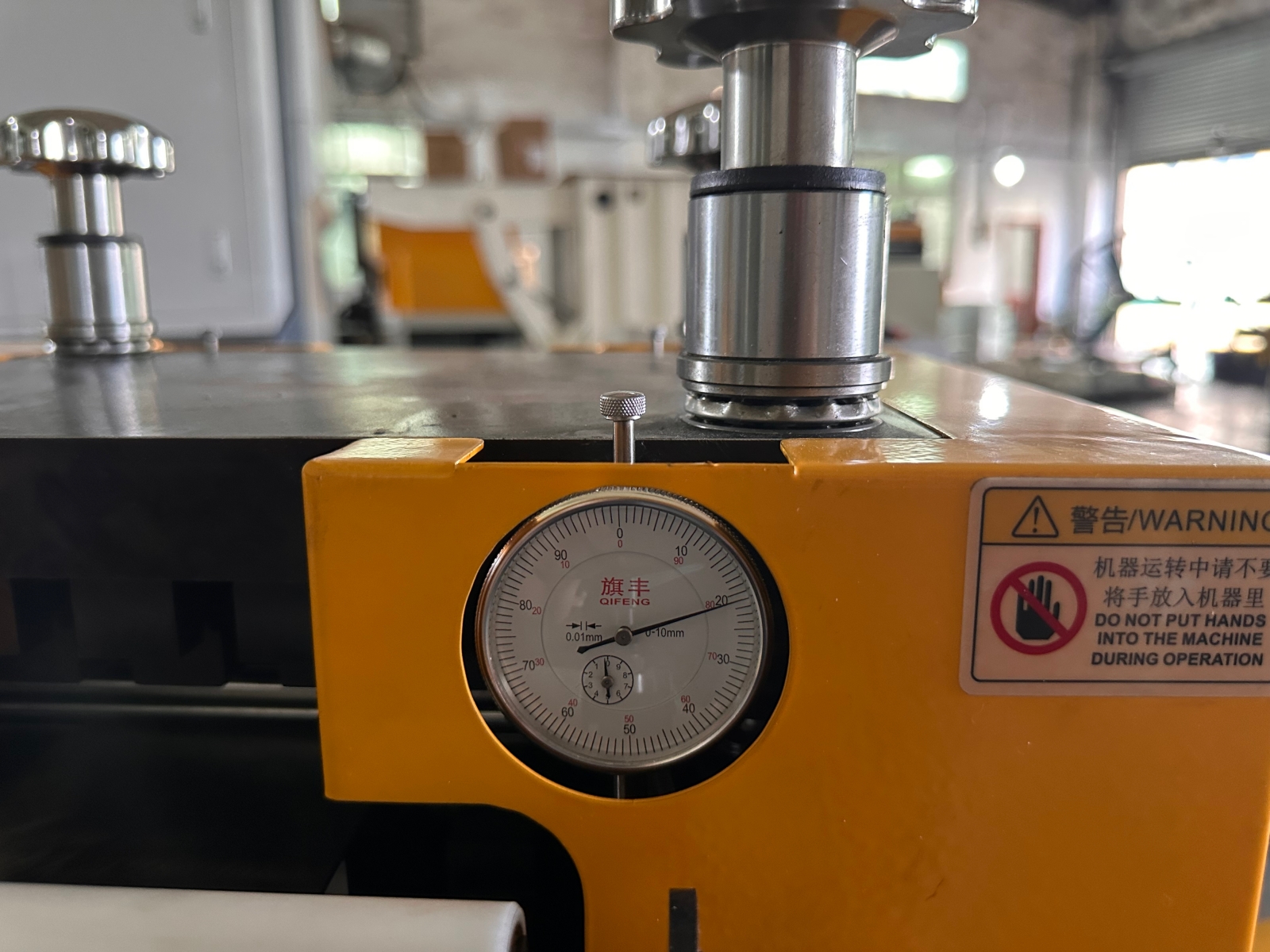

| Pressure adjustment | Handwheel adjustment with dial-indicator reference | ||
| Lubrication | Fully automatic circulating lubrication system | ||

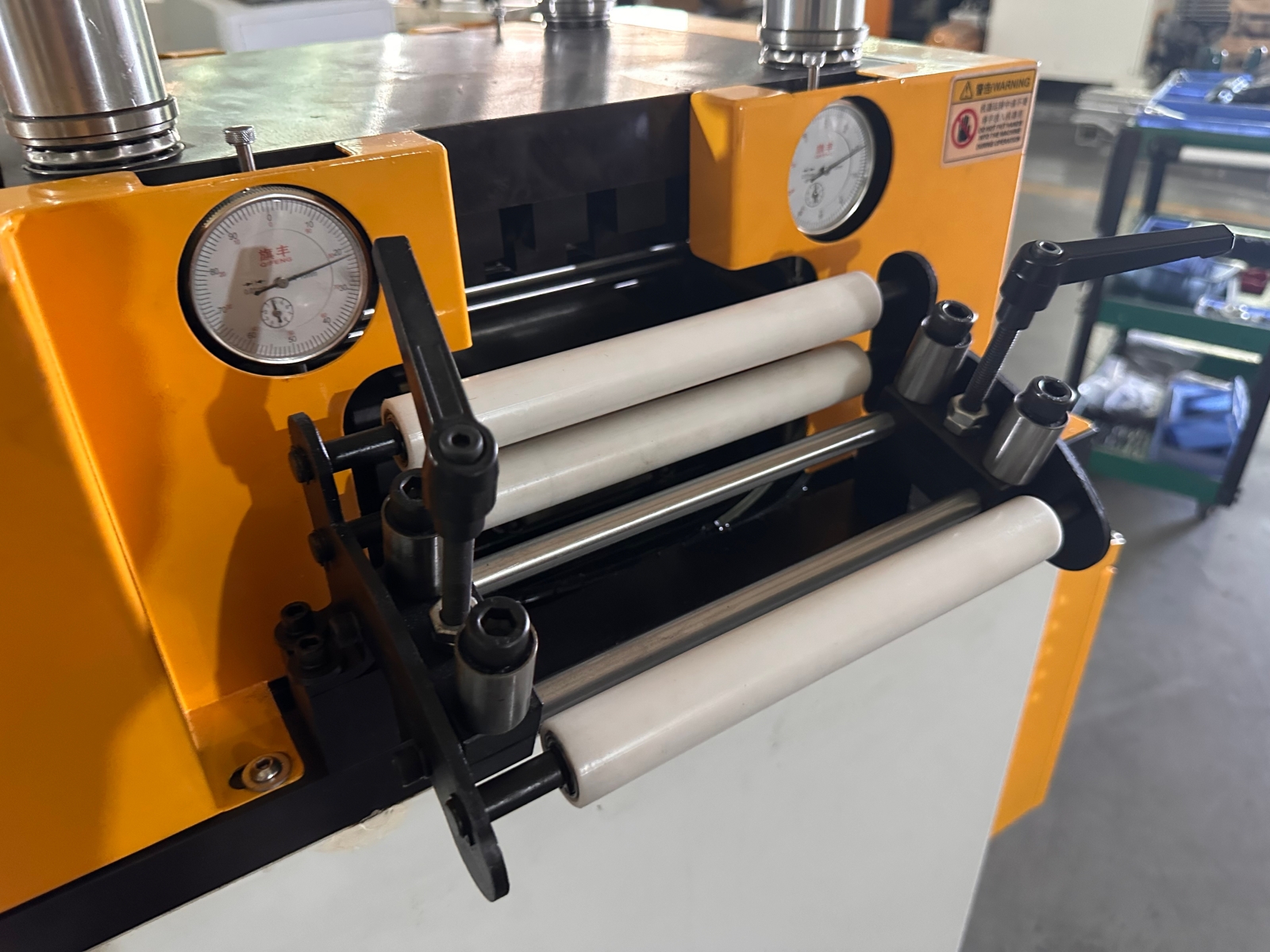

| Feeding rollers | POM feeding rollers for surface protection | ||
| Optional configurations | Stepless speed synchronization; protective film peeling device |
Aplicaciones
Procesos donde suele encajar
- Terminales eléctricos
- Conectores electrónicos
- Tira de cobre
- Tira de aluminio
- Acero inoxidable delgado
- Material recubierto o sensible
También puede buscarlo como
niveladora 6-Hi, niveladora para tira delgada, niveladora de precisión para tira fina, enderezadora 0.03 0.3 mm, niveladora para terminales
Comparación práctica
Lo que debe revisar antes de pedir precio
Vs. DSL
6-Hi se orienta a material más fino y superficie sensible; DSL se orienta a doble etapa para 0.1-0.6 mm.
Vs. SSL estándar
SSL puede cubrir muchas aplicaciones; 6-Hi se justifica cuando el soporte de rodillo es crítico.
Vs. TL
TL no es la primera opción para ultradelgado de alta exigencia.
Datos específicos para cotizar este equipo
- Material exacto y acabado
- Espesor, ancho y tolerancia de superficie
- Defecto de planitud observado
- Proceso posterior y velocidad
- Necesidad de POM, lubricación o película
- Fotos de bobina, tira y pieza final
Aplicaciones relacionadas
Soluciones donde aparece este equipo
Estas páginas muestran cómo el equipo se combina con otros módulos de línea según pieza, material, velocidad, superficie y salida de residuo.
Laminación de motor eléctrico
La laminación de motor y transformador exige velocidad, control de lazo, alimentación precisa, cambio rápido de bobina y protección del acero al silicio delgado.
Explorar solución
Terminales y conectores electrónicos
Los terminales y conectores combinan material delgado, paso corto, alta velocidad y tolerancia estricta. La solución puede requerir desbobinado estable, alimentador de alta velocidad, control de residuo y, en algunos casos, rebobinado.
Explorar solución
Línea de laminación de motor de alta velocidad
En laminación de estator y rotor, la línea no se define solo por un alimentador rápido. La estabilidad depende de cómo se combinan cambio de bobina, lazo, planitud, servo de alimentación, tiraje posterior y corte de chatarra.
Explorar solución Línea para terminales y conectores de paso corto
En terminales y conectores, el reto suele estar en alimentar material delgado, estrecho y de paso corto sin deformar la tira ni perder sincronización con una prensa rápida.
Explorar soluciónGuías técnicas relacionadas
Problemas de selección conectados con este equipo
Estas guías ayudan a decidir cuándo este equipo encaja, cuándo comparar otra configuración y qué datos enviar antes de cotizar.
Línea de terminales y conectores a alta velocidad
Terminales y conectores combinan paso corto, material delgado, superficie sensible y salida delicada. La línea debe diseñarse como proceso completo, no solo por velocidad nominal.
Leer guíaLínea completa para laminación de motor a alta velocidad
Una línea de laminación de motor no se resuelve con un solo alimentador. La estabilidad viene de controlar bobina, lazo, planitud, alimentación, tracción y residuo como un sistema.
Leer guía
Cuándo usar niveladora doble etapa DSL
La DSL se justifica cuando una sola etapa de nivelación no entrega la planitud que necesita una tira delgada y sensible antes del proceso posterior.
Leer guíaCuándo elegir niveladora tipo S o tipo U
Tipo S y tipo U no son nombres decorativos. Describen rutas de material distintas para controlar lazo, planitud y estabilidad antes del alimentador.
Leer guía
Cuándo usar alimentador de pinza y cuándo alimentador de engranajes
En prensas rápidas, el alimentador no se elige solo por velocidad. El paso, el modo de sujeción, el material, el piloto y el mantenimiento cambian la respuesta correcta.
Leer guía
Cuándo usar desbobinador horizontal para tira delgada
El desbobinador horizontal puede ser útil en tiras delgadas y aplicaciones de alta velocidad, pero no reemplaza automáticamente a un desbobinador vertical estándar.
Leer guíaPrecio por configuración
Precio y cotización de este equipo
HENLI no publica un precio fijo para 6-Hi porque la configuración cambia según material, bobina, prensa, troquel, opciones, voltaje, embalaje y país de destino. Para comparar ofertas, primero hay que comparar la misma configuración técnica.
Rango de máquina
El ancho, espesor, peso de bobina, velocidad, paso y tipo de material pueden cambiar estructura, motor, control y accesorios.
Opciones necesarias
Carro de bobina, brazo presor, cabezal abrible, lubricación, cizalla, cortador de chatarra, sensores o protección superficial se agregan solo cuando el proceso lo necesita.
Integración de línea
La altura de alimentación, señal de prensa, espacio de instalación, dirección de entrada, espacio de mantenimiento y equipo anterior o posterior influyen en la propuesta.
Oferta comparable
Envíe por WhatsApp material, espesor, ancho, bobina, prensa, paso, SPM, fotos de pieza y espacio. Con esos datos se cotiza una configuración concreta.
FAQ
Preguntas frecuentes
¿Por qué usar 6-Hi para 0.03-0.3 mm?
Porque el material ultradelgado necesita rodillos pequeños y soporte adicional para controlar curvatura sin deformar o marcar la tira.
¿Sirve para terminales y conectores?
Sí, es una de las aplicaciones típicas cuando la tira de cobre, aluminio, inoxidable o material recubierto exige planitud y cuidado superficial.
¿Cuál es el precio de una niveladora 6-Hi?
Depende de ancho, espesor, material, rodillo de trabajo, opciones de superficie, control, voltaje y destino. HENLI cotiza después de revisar la aplicación.
¿Cuándo comparar 6-Hi con una DSL?
Compare 6-Hi cuando el material es ultradelgado o la superficie es muy sensible. Compare DSL cuando el espesor sube hacia 0.1-0.6 mm y se necesita nivelación inicial más ajuste fino.
¿Qué datos importan para proteger la superficie?
Material, acabado, espesor, ancho, dureza, estado de la bobina, si hay película protectora, necesidad de rodillos POM, lubricación y limpieza de rodillos.
