Niveladora tipo U de alta velocidad para EI, UI y núcleo de transformador
La niveladora tipo U endereza tira delgada y forma un lazo en U antes del alimentador o prensa, útil para EI, UI, núcleo de transformador y núcleo de motor.
Unidades de ingeniería
Uso recomendado
Cuándo conviene este equipo
Para líneas donde la planitud, el lazo en U y la sincronización de tira delgada son críticos antes del corte o estampado de laminaciones.
- Lazo en U visible para controlar material antes de alimentador o prensa.
- Adecuada para tiras delgadas de EI, UI y núcleos de transformador.
- Estructura de 15 rodillos con ajuste para planitud práctica.
- Integra control de velocidad y sensores de lazo.
- Permite explicar claramente la ruta de material al comprador técnico.
Encaje técnico
Cuándo usarlo y cuándo revisar otra opción
Encaja bien cuando
- EI, UI, núcleo de transformador, láminas de reactor y piezas de motor con material delgado.
- Líneas donde el lazo en U facilita control visual y sincronización.
- Procesos que requieren nivelación estable antes de alimentador de engranajes, alimentador de alta velocidad o prensa rápida.
Revise otra configuración si
- Necesidad de almacenamiento S más compacto para ciertas líneas de laminación de motor; revise tipo S.
- Material grueso fuera de 0.1-1.0 mm o ancho mayor a 400 mm.
- Estampado general sin exigencia de lazo de alta velocidad.
Descripción técnica
Qué resuelve dentro de la línea
La tipo U utiliza una ruta de material en forma de U para almacenar tira delgada después de nivelar. Esto ayuda cuando la línea necesita lazo visible y sincronización antes del alimentador o prensa.
Es especialmente útil en EI, UI, núcleos de transformador, núcleos de motor y procesos similares donde la tira debe llegar estable antes del corte o estampado rápido.
Flujo de trabajo
- Rodillos de entradaLos rodillos de arrastre ayudan a introducir la tira con presión ajustable.
- NivelaciónEl cabezal de 15 rodillos trabaja la planitud de material fino antes del lazo.
- Lazo en ULa tira forma una reserva dentro de la ruta U para responder a la demanda posterior.
- Control por sensoresLos sensores detectan posición de lazo y coordinan velocidad con el alimentador o prensa.
Selección
Cómo decidir si este modelo encaja
La decisión correcta depende del material, la prensa, el troquel, la velocidad real y el problema de producción. Estos puntos ayudan a evitar una compra por nombre de máquina.
EI/UI y núcleos de transformador
Revise tipo U cuando la aplicación exige planitud y un lazo claro antes del corte.
JMU-200/300/400
El modelo se define por ancho de material, margen y espacio de instalación.
Velocidad hasta 45 m/min
La velocidad real depende de material, prensa, alimentador y control de lazo.
Comparar con S
La elección S/U depende del producto, espacio, línea posterior y estilo de lazo.
Datos de selección
Parámetros y puntos de revisión
ModelosJMU-200, JMU-300, JMU-400
Espesor0.1-1.0 mm
Ancho0-200 / 0-300 / 0-400 mm
VelocidadHasta 45 m/min según aplicación
Rodillos15 rodillos, 7 superiores y 8 inferiores, Ø32 mm
Entrada2 rodillos de arrastre con presión ajustable
Modelos y parámetros
Tabla técnica para preselección
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Unidades de parámetros
Modelos JMU tipo U
| Modelo | Ancho de material | Espesor | Velocidad | Rodillos |
|---|---|---|---|---|
| JMU-200 | 0-200 mm | 0.1-1.0 mm | hasta 45 m/min | 15 rodillos Ø32 mm |
| JMU-300 | 0-300 mm | 0.1-1.0 mm | hasta 45 m/min | 15 rodillos Ø32 mm |
| JMU-400 | 0-400 mm | 0.1-1.0 mm | hasta 45 m/min | 15 rodillos Ø32 mm |
Cuándo elegir lazo en U
| Condición | Ruta recomendada | Dato para confirmar |
|---|---|---|
| EI, UI o núcleo de transformador | Tipo U | Producto final, ancho y espesor de tira |
| Necesidad de ver el lazo durante operación | Tipo U | Acceso de operador y lado de observación |
| Almacenamiento más compacto | Comparar con tipo S | Altura y espacio de planta |
| Salida a alimentador de engranajes | Tipo U o S según layout | SPM, paso fijo y dirección de entrada |
| Material fuera de 0.1-1.0 mm | Otra niveladora | Espesor, resistencia y planitud objetivo |
Configuración
Opciones que cambian la selección
Lazo en U
La tira baja y sube dentro de la estructura en U, creando una reserva controlada antes de la siguiente máquina.
Control por sensores
Los sensores de lazo ayudan a ajustar marcha, pausa y velocidad a través del sistema de control.
Con alimentador de engranajes
En EI/UI y núcleos de transformador, suele revisarse junto con alimentador de engranajes o alimentador de alta velocidad.
Tipo U o tipo S
La elección depende del producto, espacio, lazo requerido, alimentador posterior y ritmo real de prensa.
Observación del material
La ruta en U ayuda cuando el operador necesita ver el lazo y confirmar que la tira delgada no vibra, se dobla o queda sin reserva.
Archivo visual del producto
Todas las vistas técnicas disponibles
Se han localizado y organizado 8 imágenes de las fichas técnicas originales de HENLI. Las vistas se agrupan por función para relacionar cada imagen con la decisión de compra.

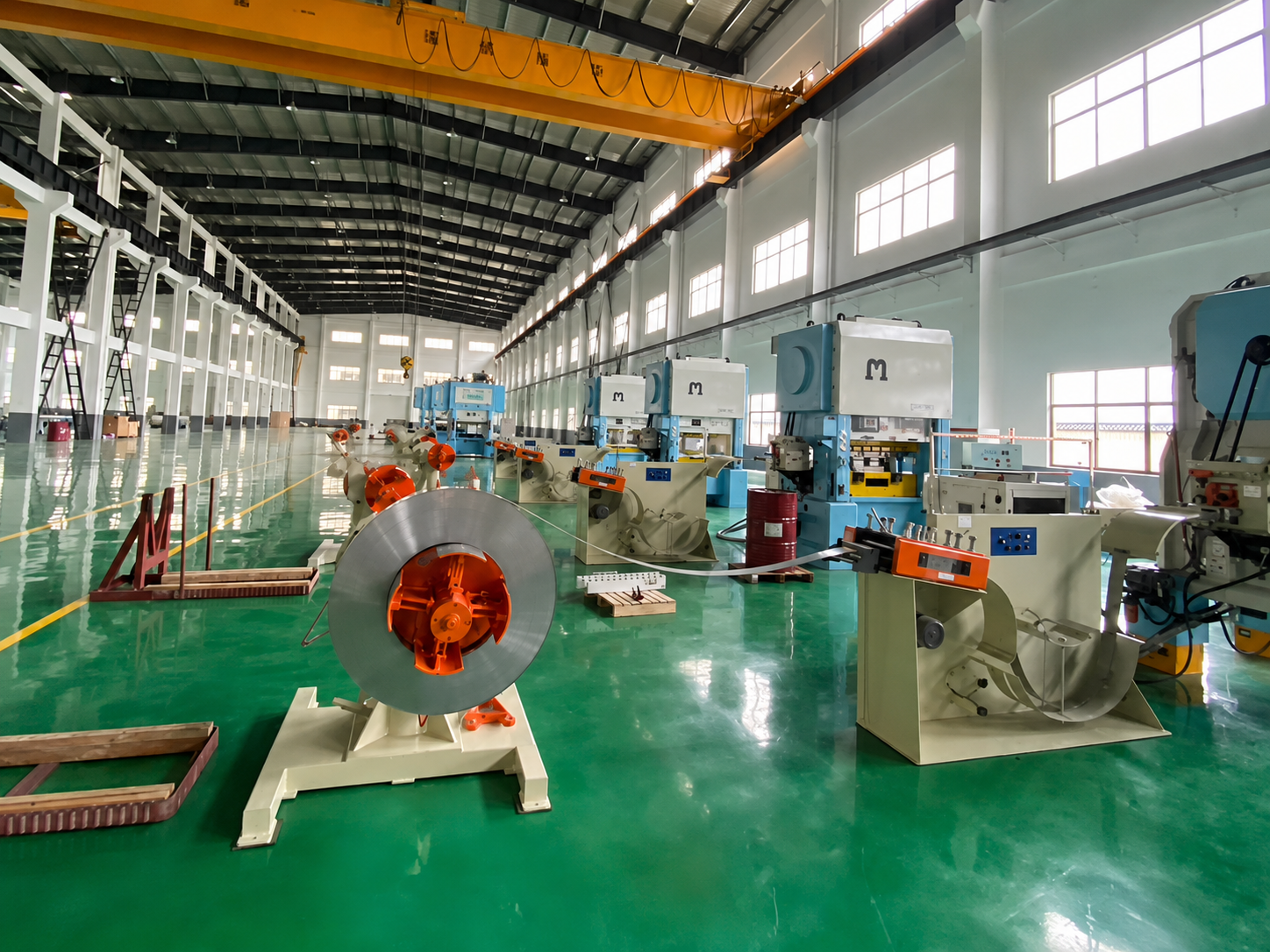

Vista general
2vistas

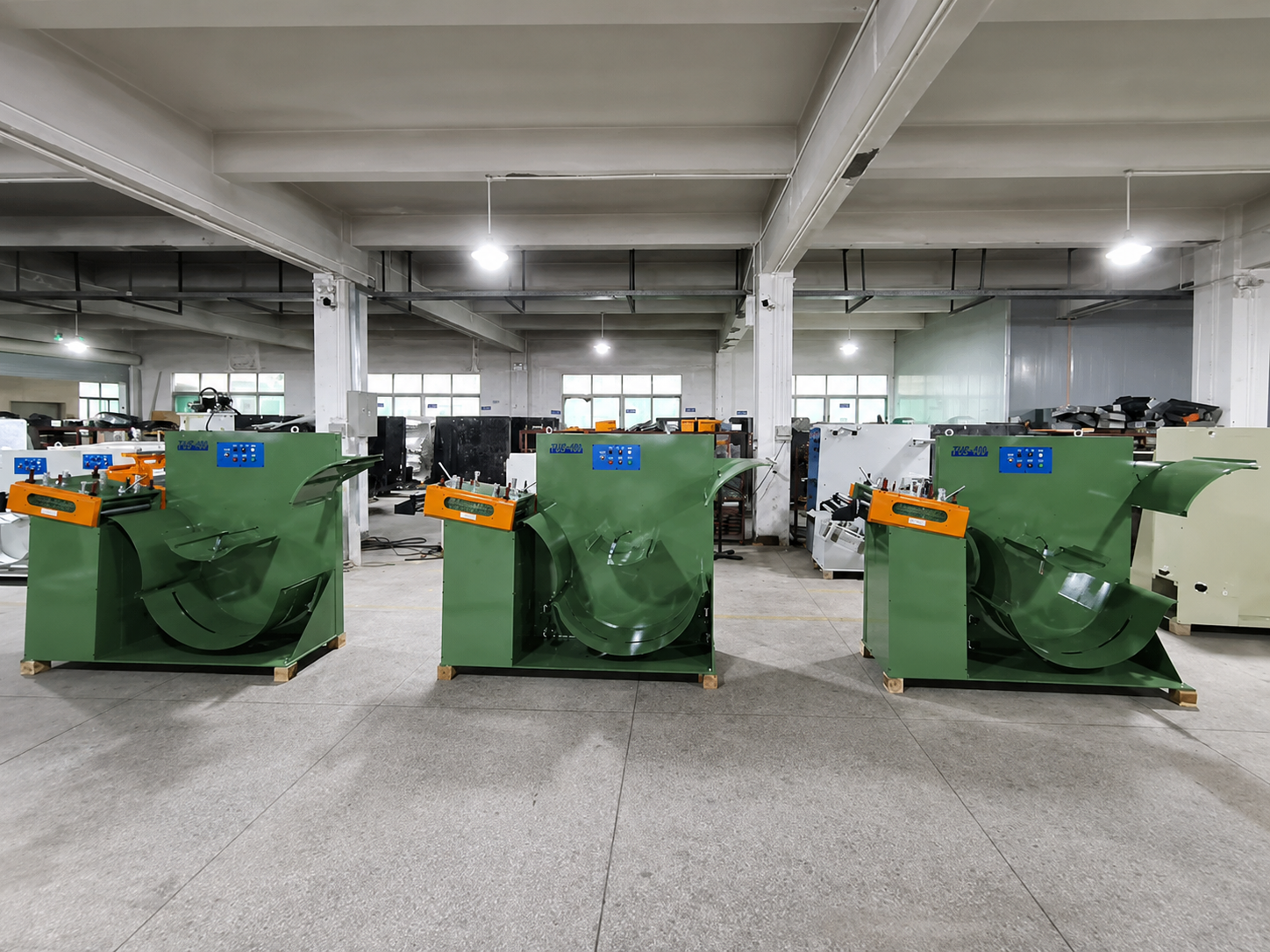

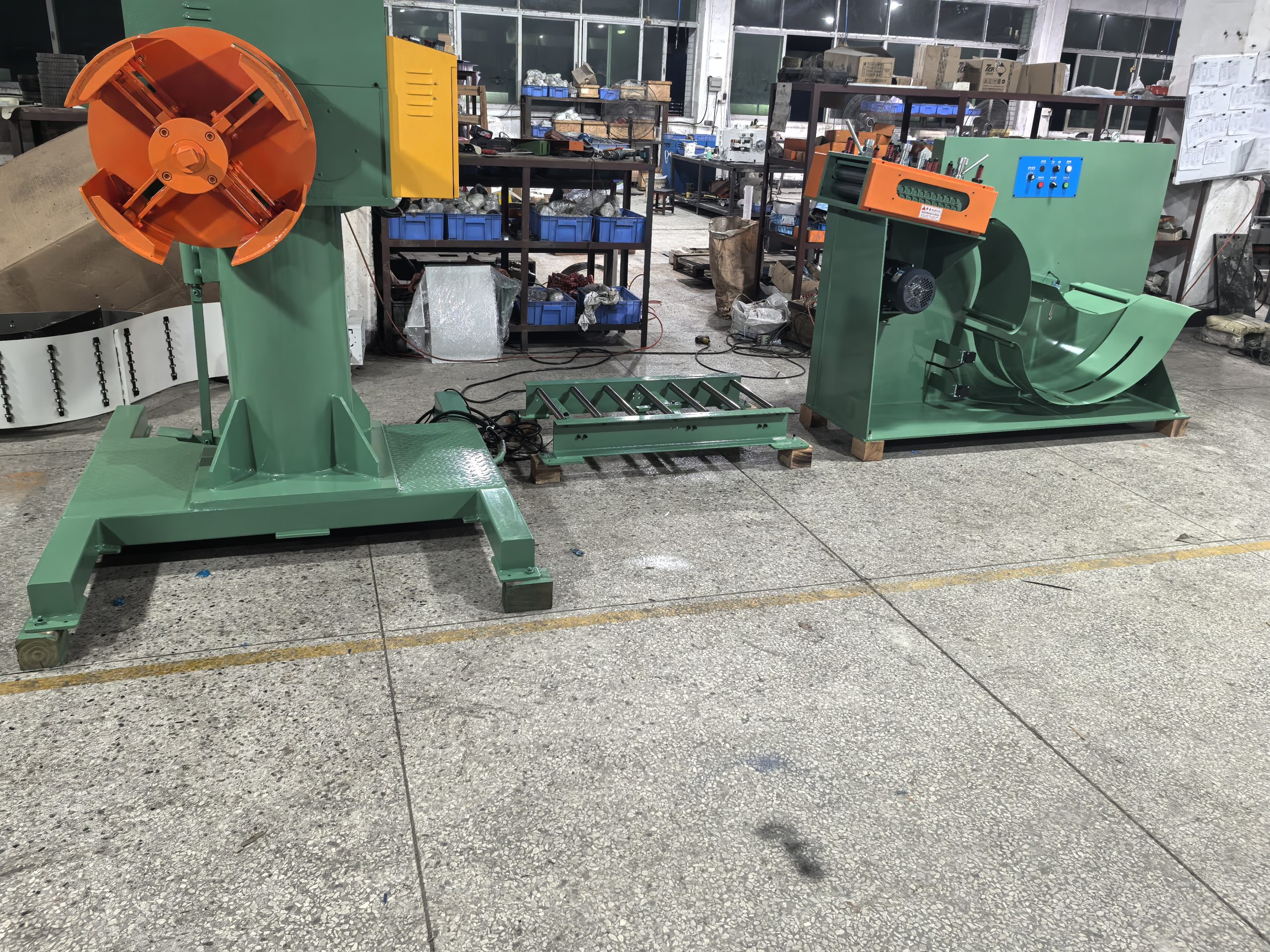

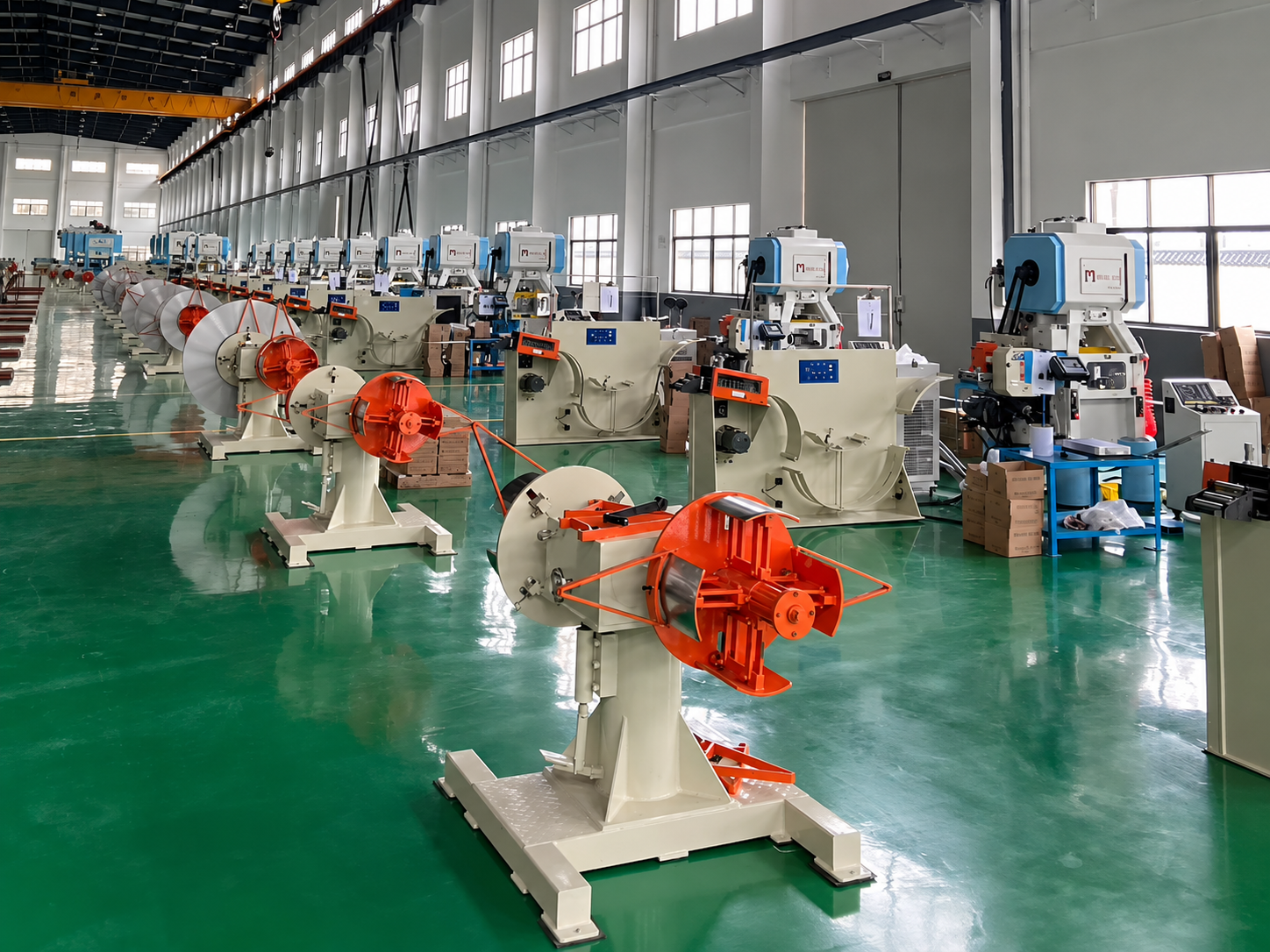

Equipo y configuración
4vistas

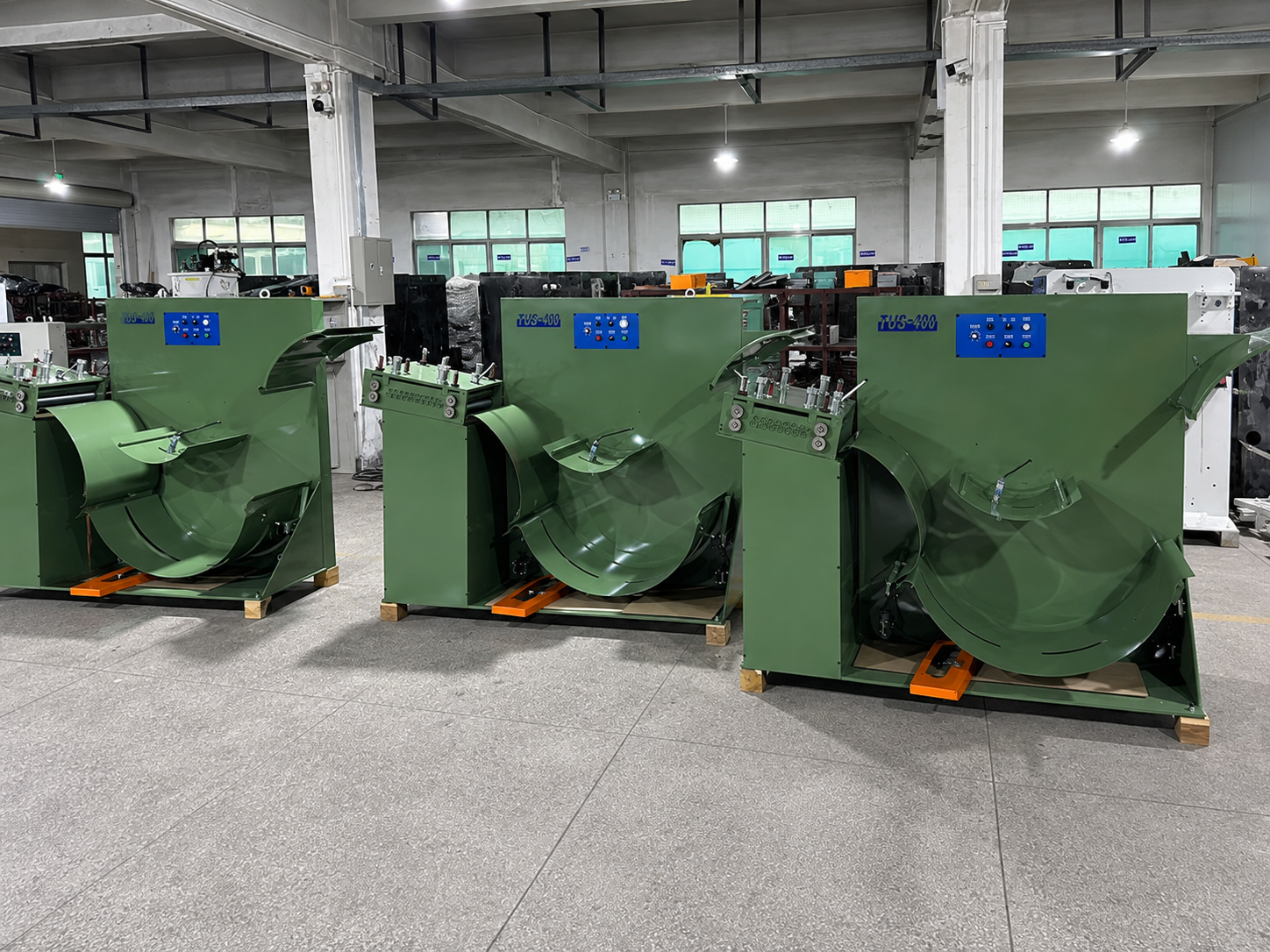

Estructura y componentes
1vista
Funcionamiento y proceso
1vista
Parámetros originales completos
Tablas técnicas de la ficha HENLI
Se mantienen todos los valores publicados. La selección final debe comprobar la combinación real de material, espesor, ancho, resistencia y bobina.
Tipo U · Tabla técnica original 1
| Item | JMU-200 | JMU-300 | JMU-400 |
|---|---|---|---|
| Material width | 0-200 mm | 0-300 mm | 0-400 mm |
| Material thickness | 0.1-1.0 mm | 0.1-1.0 mm | 0.1-1.0 mm |
| Feeding speed | 45 m/min | 45 m/min | 45 m/min |
| Pinch rolls | 2 / adjustable pressure | 2 / adjustable pressure | 2 / adjustable pressure |
| Motor power | 1 HP | 1 HP | 2 HP |
| Leveling rollers | 32 mm diameter, 7 upper / 8 lower | 32 mm diameter, 7 upper / 8 lower | 32 mm diameter, 7 upper / 8 lower |
| Adjustment method | 4-point vertical | 4-point vertical | 4-point vertical |

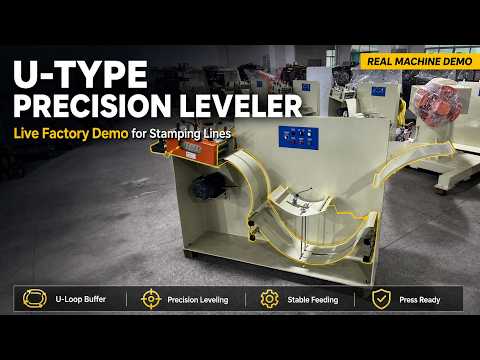

Vídeo original
Funcionamiento de la máquina
Aplicaciones
Procesos donde suele encajar
- Laminación EI
- Laminación UI
- Núcleo de transformador
- Núcleo de motor
- Láminas de reactor
- Corte de formatos cortados de tira delgada
También puede buscarlo como
niveladora tipo U, niveladora con lazo en U, enderezadora para núcleo de transformador, niveladora EI UI, niveladora para núcleo de motor
Comparación práctica
Lo que debe revisar antes de pedir precio
Lazo en U visible
Facilita observar y controlar el lazo en procesos donde la ruta de material debe ser clara para el operador.
No sustituye al alimentador
La tipo U entrega material estable; el alimentador sigue controlando paso y sincronización fina con el troquel.
No es para material grueso
El rango está orientado a tira delgada de 0.1-1.0 mm.
Datos específicos para cotizar este equipo
- Producto: EI, UI, núcleo de transformador, núcleo de motor u otro
- Espesor, ancho y material
- SPM, alimentador posterior y prensa
- Modelo JMU requerido
- Espacio y ruta de material en planta
- Voltaje, destino y fotos/video de referencia
Aplicaciones relacionadas
Soluciones donde aparece este equipo
Estas páginas muestran cómo el equipo se combina con otros módulos de línea según pieza, material, velocidad, superficie y salida de residuo.
Laminación de motor eléctrico
La laminación de motor y transformador exige velocidad, control de lazo, alimentación precisa, cambio rápido de bobina y protección del acero al silicio delgado.
Explorar solución
Línea de laminación de motor de alta velocidad
En laminación de estator y rotor, la línea no se define solo por un alimentador rápido. La estabilidad depende de cómo se combinan cambio de bobina, lazo, planitud, servo de alimentación, tiraje posterior y corte de chatarra.
Explorar soluciónGuías técnicas relacionadas
Problemas de selección conectados con este equipo
Estas guías ayudan a decidir cuándo este equipo encaja, cuándo comparar otra configuración y qué datos enviar antes de cotizar.
Cuándo elegir niveladora tipo U de alta velocidad
La niveladora tipo U se revisa cuando la ruta de material, el lazo y la sincronización de tira delgada necesitan una forma de lazo distinta a la tipo S.
Leer guíaCuándo elegir niveladora tipo S o tipo U
Tipo S y tipo U no son nombres decorativos. Describen rutas de material distintas para controlar lazo, planitud y estabilidad antes del alimentador.
Leer guía
Cómo mantener estable el lazo en acero al silicio
En estator, rotor y laminación de motor, la tira delgada no solo necesita planitud. También necesita un lazo estable para que el alimentador y la prensa no trabajen a tirones.
Leer guía
Planitud de acero al silicio en laminación de motor
En estator, rotor y laminación eléctrica, una tira delgada que no entra estable puede afectar alimentación, troquel, apilado y calidad de pieza. La planitud se trabaja junto con tensión y lazo.
Leer guíaCómo alimentar acero al silicio para estator y rotor
El acero al silicio delgado necesita alimentación estable, baja tensión, buen control de lazo y precisión de paso. La línea debe proteger material y troquel a alta velocidad.
Leer guía
Cuándo usar desbobinador doble cabezal
El doble cabezal no se compra por verse más avanzado. Se justifica cuando el cambio de bobina, la velocidad o la continuidad de producción generan pérdidas reales.
Leer guíaPrecio por configuración
Precio y cotización de este equipo
HENLI no publica un precio fijo para Tipo U porque la configuración cambia según material, bobina, prensa, troquel, opciones, voltaje, embalaje y país de destino. Para comparar ofertas, primero hay que comparar la misma configuración técnica.
Rango de máquina
El ancho, espesor, peso de bobina, velocidad, paso y tipo de material pueden cambiar estructura, motor, control y accesorios.
Opciones necesarias
Carro de bobina, brazo presor, cabezal abrible, lubricación, cizalla, cortador de chatarra, sensores o protección superficial se agregan solo cuando el proceso lo necesita.
Integración de línea
La altura de alimentación, señal de prensa, espacio de instalación, dirección de entrada, espacio de mantenimiento y equipo anterior o posterior influyen en la propuesta.
Oferta comparable
Envíe por WhatsApp material, espesor, ancho, bobina, prensa, paso, SPM, fotos de pieza y espacio. Con esos datos se cotiza una configuración concreta.
FAQ
Preguntas frecuentes
¿La tipo U es solo para transformadores?
No. Se usa en EI/UI, núcleos de transformador, núcleos de motor y otras tiras delgadas donde el lazo en U ayuda a la sincronización.
¿Qué diferencia práctica hay frente a una enderezadora TL?
La TL es una enderezadora estándar de paso recto. La tipo U está pensada para alta velocidad, tira delgada y control de lazo antes de la máquina posterior.
¿Cuál es el precio de una niveladora tipo U?
Se cotiza por modelo JMU, ancho, espesor, material, velocidad, alimentador posterior, control, voltaje, espacio de instalación y destino.
¿Cuándo elegir tipo U en vez de tipo S?
Tipo U conviene cuando la ruta de material en U facilita observación, control de lazo y sincronización en EI/UI o núcleos. Tipo S conviene cuando se busca almacenamiento más compacto.
¿Qué datos definen el lazo en U?
Espesor, ancho, material, velocidad, SPM, alimentador posterior, espacio disponible, sentido de entrada/salida y cómo el operador necesita observar el material.
