Serie UL-C · desbobinado y enderezado reforzado
Desbobinador y enderezador UL-C 2 en 1 para tira de 0,5 a 4,5 mm
La UL-C trabaja con bobinas de hasta 5.000 kg y endereza tira de 0,5 a 4,5 mm. El brazo presor limita la apertura de bobinas rígidas y el cabezal de siete rodillos entrega la tira a un alimentador independiente.
- Rango
- 0,5–4,5 mm
- Ancho nominal
- 200–800 mm
- Bobina máxima
- 2–5 t
- Velocidad máxima
- 16 m/min
Capacidad de trabajo
Bobinas pesadas y tira de acero de espesor medio antes de un alimentador independiente
La UL-C funciona como desenrollador y enderezador antes de un alimentador independiente. Su estructura reforzada, el brazo presor y el ajuste por tornillo sin fin permiten trabajar con tiras más rígidas que una 2 en 1 de uso general. La capacidad final depende de la combinación real de ancho, espesor y límite elástico.
Acero laminado en caliente y material rígido dentro de la matriz
- Rango de 0,5–4,5 mm, siempre que el ancho no supere el máximo indicado para ese espesor.
- Tira de acero laminado en caliente cuya combinación de ancho, espesor y límite elástico esté dentro de la matriz de capacidad.
- Bobinas de hasta 5.000 kg en UL-800C.
- Material rígido o con recuperación elástica que necesita brazo presor durante preparación y desbobinado.
- Líneas modulares donde un alimentador separado seguirá controlando cada paso.
Más resistencia o más espesor reducen el ancho disponible
- La matriz usa material con límite elástico de hasta 235 N/mm².
- Envíe la ficha cuando el material sea de alta resistencia o tenga requisitos estrictos de superficie.
- Si necesita controlar el avance por paso en el mismo equipo, solicite una solución con alimentador integrado.
- Para material más delgado y sensible, revise la serie PUL; para uso general, revise UL / UL-A.
Disposición y accesos
Reserve espacio para cargar la bobina, operar el panel y formar el lazo

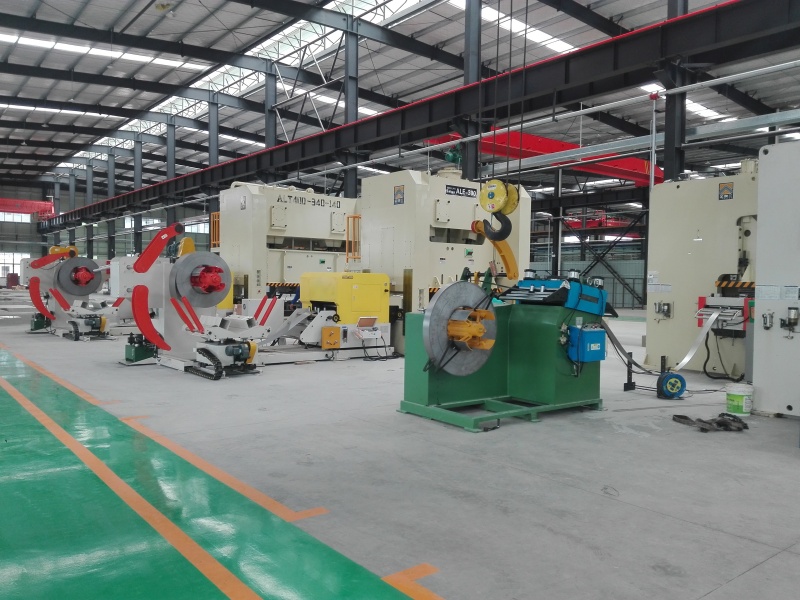

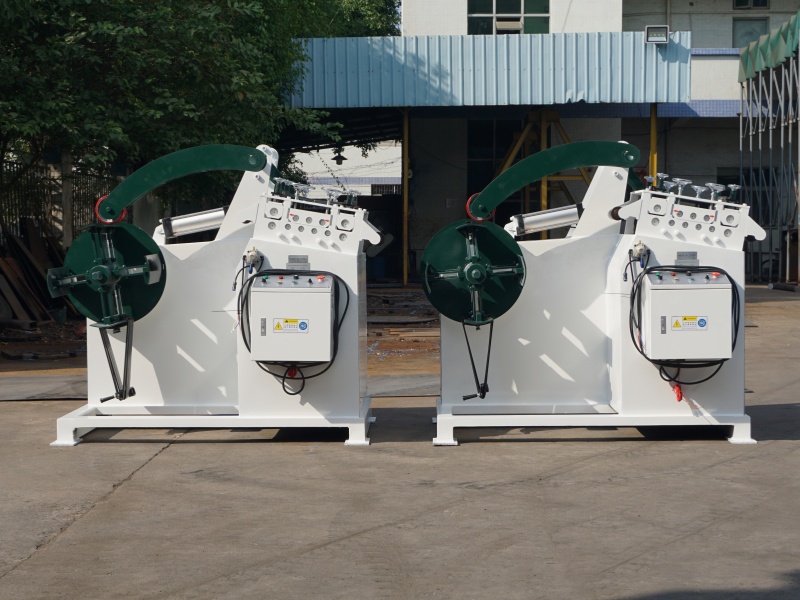

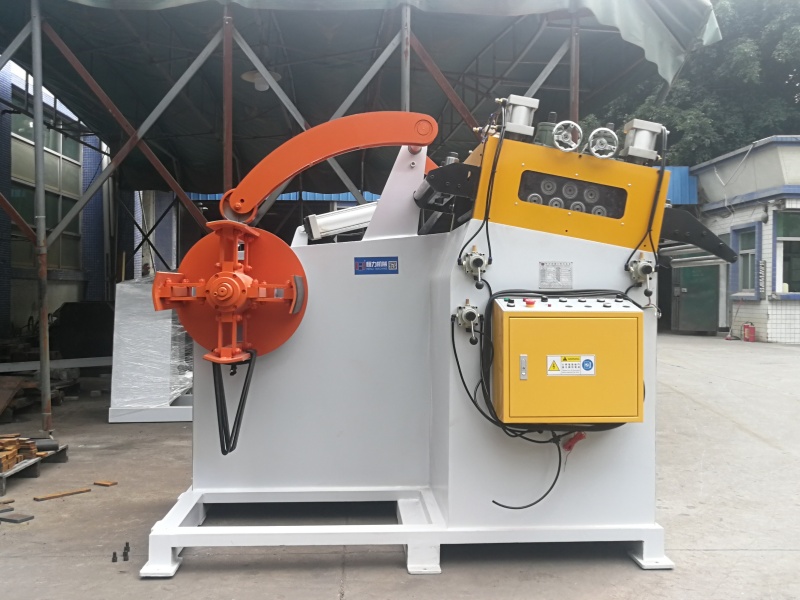

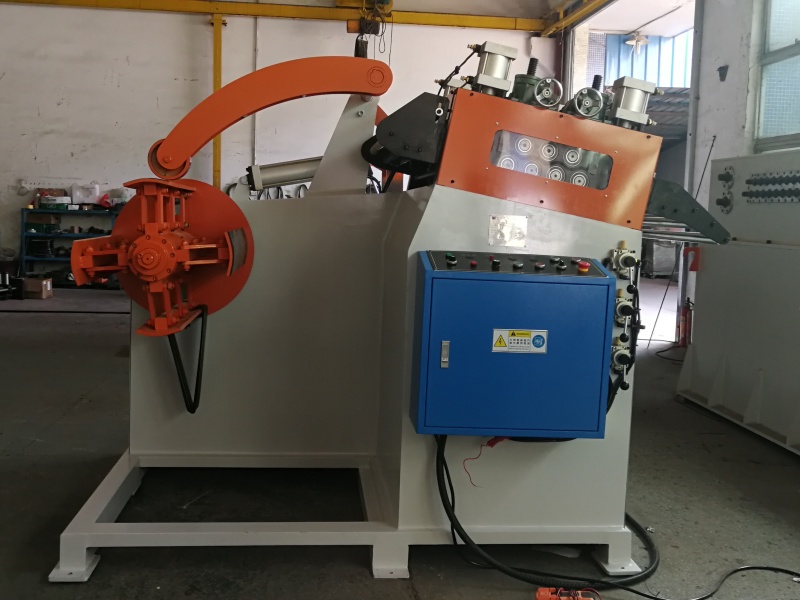

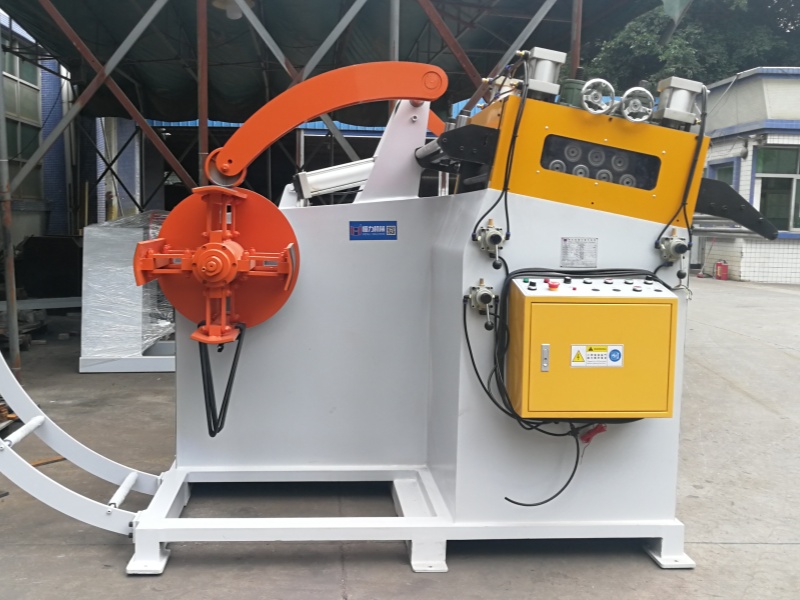

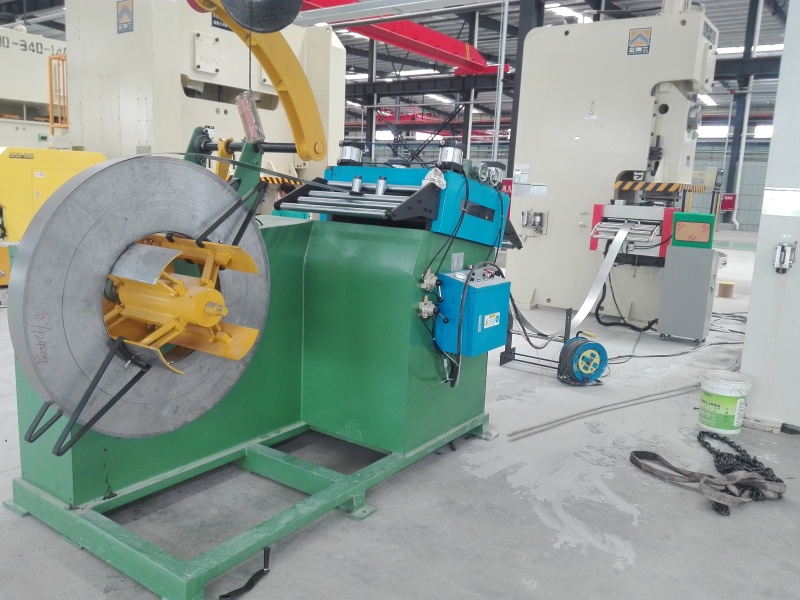

El mandril, el brazo presor y el cabezal comparten una sola base. Confirme el sentido de trabajo y deje libres el lado de carga, el frente del gabinete, los ajustes del cabezal y la salida hacia el alimentador.
- Entrada
- Mandril expansible y brazo presor para preparar la bobina.
- Enderezado
- Tres rodillos superiores y cuatro inferiores.
- Salida
- Guía hacia un alimentador independiente y la prensa.
Funcionamiento
El freno controla el giro de la bobina mientras el cabezal arrastra y endereza la tira
En la configuración estándar, el mandril gira sin motor y el freno mecánico evita el exceso de inercia. El cabezal motorizado arrastra la tira con aceleración regulada por variador. Un alimentador posterior se encarga del paso y de la sincronización con la prensa.
Enviar datos de la línea- 01Cargar y sujetar
Seleccione el mandril y el sistema de expansión según el peso, el diámetro interior y el método de carga.
- 02Contener
El brazo presor mantiene controlado el diámetro exterior durante el corte del fleje y el enhebrado.
- 03Desbobinar con freno
El freno mecánico reduce el giro excesivo mientras el cabezal arrastra la tira.
- 04Enderezar
Tres rodillos superiores y cuatro inferiores reducen la curvatura residual causada por el enrollado.
- 05Formar un lazo
Una reserva controlada de tira desacopla la salida del enderezador del avance intermitente de la prensa; su geometría se define con la disposición de la línea.
- 06Alimentar la prensa
Un alimentador posterior define el paso, la precisión y la sincronización con el troquel.
Seis modelos UL-C
Elija el modelo por peso de bobina y por la combinación de ancho y espesor
Todos los modelos comparten el rango nominal de 0,5–4,5 mm, velocidad máxima de 16 m/min y disposición de 3 superiores / 4 inferiores. La capacidad real cambia con la combinación de espesor, ancho y resistencia.
| Modelo | Ancho nominal | Espesor | Peso máximo de bobina | Velocidad | Rodillos | Motor del cabezal | Dimensiones (largo × ancho × alto) |
|---|---|---|---|---|---|---|---|
| UL-200C | 200 mm | 0,5–4,5 mm | 2.000 kg | 16 m/min | 3 superiores / 4 inferiores | 3,0 kW | 2,0 × 0,9 × 1,5 m |
| UL-300C | 300 mm | 0,5–4,5 mm | 2.000 kg | 16 m/min | 3 superiores / 4 inferiores | 3,0 kW | 2,0 × 1,05 × 1,5 m |
| UL-400C | 400 mm | 0,5–4,5 mm | 3.000 kg | 16 m/min | 3 superiores / 4 inferiores | 3,0 kW | 2,0 × 1,2 × 1,5 m |
| UL-500C | 500 mm | 0,5–4,5 mm | 3.000 kg | 16 m/min | 3 superiores / 4 inferiores | 4,0 kW | 2,0 × 1,4 × 1,5 m |
| UL-600C | 600 mm | 0,5–4,5 mm | 4.000 kg | 16 m/min | 3 superiores / 4 inferiores | 4,0 kW | 2,2 × 1,55 × 1,5 m |
| UL-800C | 800 mm | 0,5–4,5 mm | 5.000 kg | 16 m/min | 3 superiores / 4 inferiores | 4,0 kW | 2,2 × 1,8 × 1,5 m |
Ancho máximo admisible para cada espesor
Valores para material con límite elástico de hasta 235 N/mm². Confirme por ensayo o ficha cuando la resistencia sea mayor.
| Modelo | 0,5 mm | 0,8 mm | 1,2 mm | 1,5 mm | 2 mm | 2,5 mm | 3,2 mm | 3,8 mm | 4,5 mm |
|---|---|---|---|---|---|---|---|---|---|
| UL-200C | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 160 mm | 120 mm | 100 mm | 80 mm |
| UL-300C | 300 mm | 300 mm | 300 mm | 300 mm | 260 mm | 220 mm | 150 mm | 130 mm | 100 mm |
| UL-400C | 400 mm | 400 mm | 400 mm | 400 mm | 400 mm | 360 mm | 320 mm | 250 mm | 200 mm |
| UL-500C | 500 mm | 500 mm | 500 mm | 500 mm | 460 mm | 420 mm | 350 mm | 300 mm | 250 mm |
| UL-600C | 600 mm | 600 mm | 600 mm | 600 mm | 530 mm | 500 mm | 400 mm | 350 mm | 280 mm |
| UL-800C | 800 mm | 800 mm | 800 mm | 800 mm | 720 mm | 620 mm | 600 mm | 520 mm | 450 mm |
Estructura y configuración
Defina cómo cargará la bobina, cómo la sujetará y cómo ajustará el cabezal
Indique el peso y los diámetros de la bobina, el método de carga y la frecuencia de cambio para definir el mandril, la expansión y el apoyo adecuados. El brazo presor es estándar.

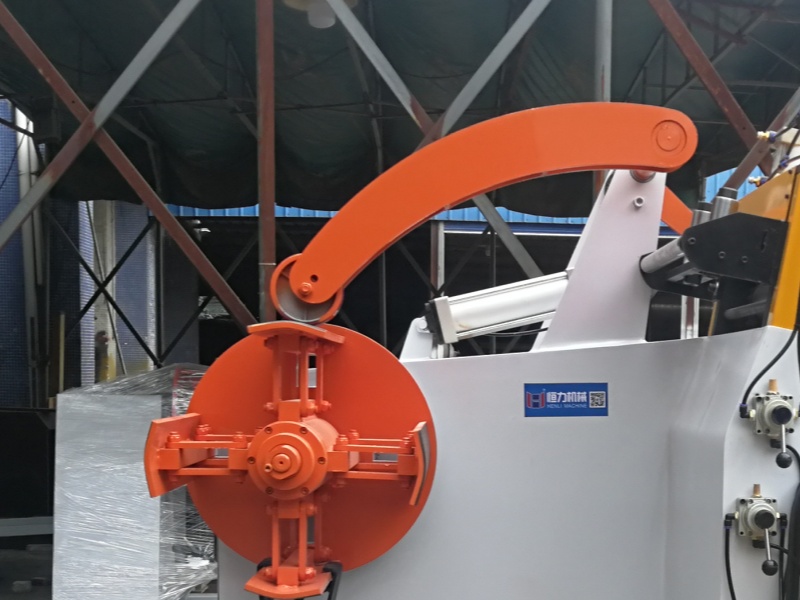

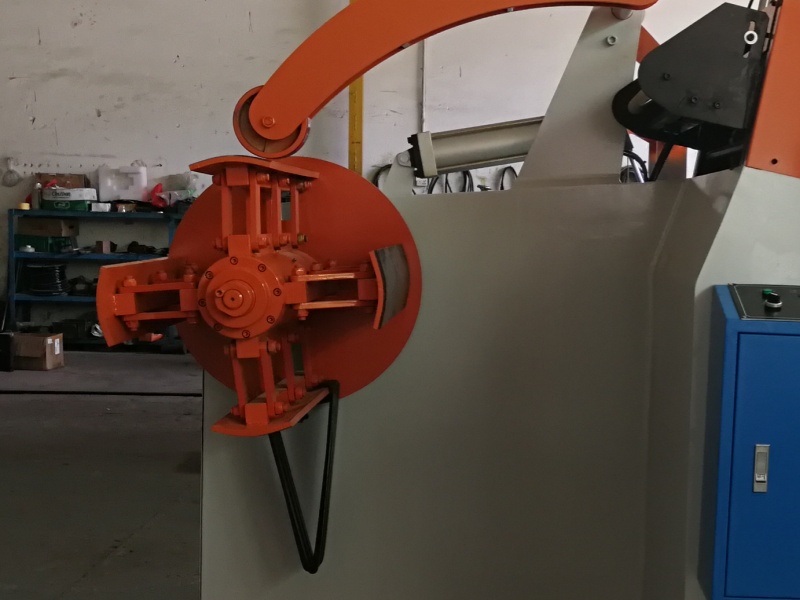

El brazo presor contiene; el mandril sujeta
El cilindro neumático mantiene contacto con el diámetro exterior para reducir la apertura y el desplazamiento telescópico de las espiras durante el corte del fleje y el enhebrado. El mandril se selecciona según peso, diámetro interior y forma de carga.
- Estándar
- Brazo presor neumático.
- Expansión
- Manual para cargas ligeras; hidráulica cuando el peso, el diámetro interior o la frecuencia de cambio lo requieran.
- Bobina pesada
- Más de 3 t: HENLI indica expansión hidráulica.

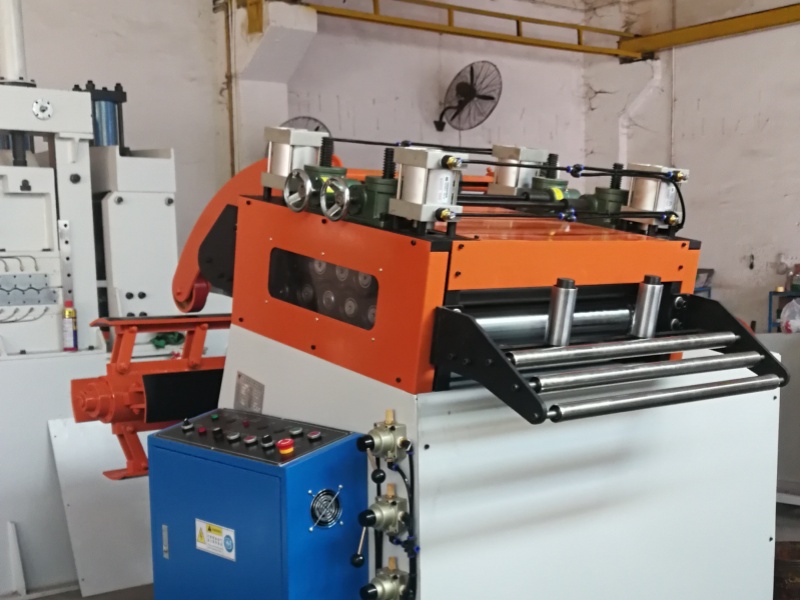

El ajuste por tornillo sin fin mantiene estable la presión bajo carga
Los volantes laterales y las escalas ayudan a repetir el ajuste. El sistema incorpora autobloqueo y rodamientos axiales para mantener la presión necesaria al aumentar el espesor.
- Tres rodillos superiores y cuatro inferiores.
- El variador reduce tirones al arrancar y detener el cabezal, lo que ayuda a limitar vibraciones y marcas en la tira.
- Guía de salida accesible para revisar la trayectoria antes del alimentador.

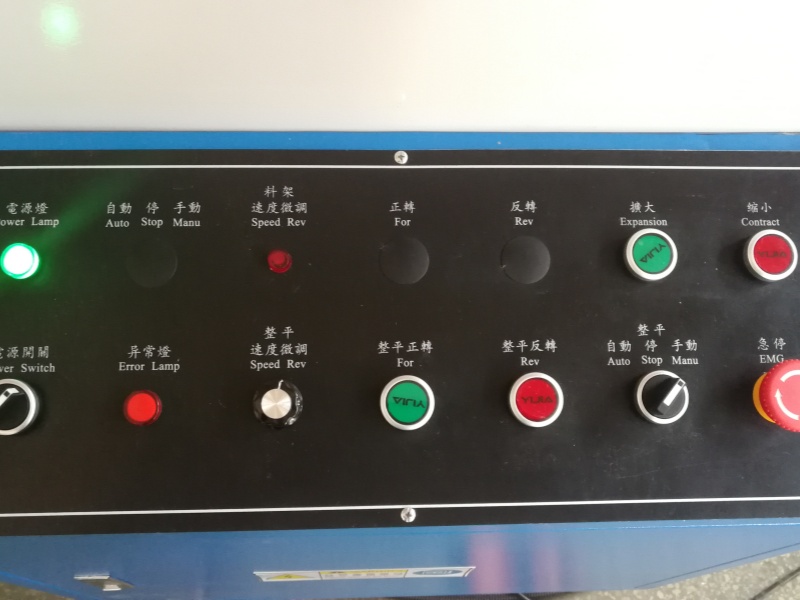

Modo, sentido de giro, velocidad y paro desde el panel
Equivalencias en español de los mandos visibles. Esta unidad también muestra el mando de expansión y contracción; confirme el sistema de expansión, el voltaje y la disposición eléctrica al cotizar.
- Power Lamp
- Indicador de encendido
- Auto / Stop / Manu
- Automático / paro / manual
- Speed Rev
- Ajuste de velocidad
- For / Rev
- Avance / retroceso
- Expansion / Contract
- Expandir / contraer el mandril
- Power Switch
- Interruptor general
- Error Lamp
- Indicador de falla
- EMG
- Paro de emergencia
Aplicaciones habituales
Tira de espesor medio para fabricar componentes estructurales
La UL-C prepara tira de acero de espesor medio para fabricar estas piezas. Confirme material, espesor, ancho y límite elástico antes de seleccionar el modelo.
- 01Rieles de asiento y mecanismos de reclinación
- 02Soportes de chasis, cerraduras y placas de freno
- 03Bisagras, guías, ménsulas y herrajes arquitectónicos
- 04Estatores de motor y componentes estructurales
- 05Discos de freno, piñones y eslabones de suspensión
Selección y cotización
Envíe cinco datos para que HENLI seleccione el modelo y la expansión adecuados
No necesita conocer cada detalle de ingeniería para iniciar la consulta. El correo electrónico es el único dato obligatorio.
- 01Material
Grado o ficha, especialmente si es acero de alta resistencia.
- 02Espesor × ancho
Incluya todas las piezas que espera producir.
- 03Bobina
Peso, diámetro interior y diámetro exterior.
- 04Equipo posterior
Alimentador, prensa, velocidad y proceso.
- 05Instalación
Espacio, sentido de carga y fotos disponibles.
Selección y cotización
Solicitar recomendación de modelo y cotización
El correo electrónico es el único campo obligatorio. Añada los datos de bobina y línea que ya conozca.
Preguntas frecuentes
Capacidad, expansión, alimentación y datos para cotizar
Si su material está cerca de un límite, envíe la ficha, el ancho y el espesor antes de fijar el modelo.
¿UL-800C procesa 800 mm de ancho a 4,5 mm de espesor?
No. Con 4,5 mm de espesor, la matriz de referencia limita la UL-800C a 450 mm de ancho; los 800 mm corresponden a los espesores más bajos de la tabla y a material con límite elástico de hasta 235 N/mm².
¿Cuál es la diferencia entre UL-C y la serie UL?
UL-C está reforzada para material de 0,5 a 4,5 mm e incorpora brazo presor estándar y ajuste por tornillo sin fin. La serie UL de uso general llega hasta 3,2 mm según su propia matriz.
¿El desbobinador de la UL-C tiene motor?
No en la configuración estándar. El mandril trabaja con freno mecánico y el cabezal motorizado de enderezado tira del material; el variador controla la aceleración y la velocidad del cabezal.
¿La UL-C incluye el alimentador de la prensa?
No. La UL-C desbobina y endereza la tira; un alimentador independiente controla cada paso de avance y la sincronización con la prensa.
¿Qué diámetros de bobina admite la serie UL-C?
No existe un único diámetro para los seis modelos. Envíe el diámetro interior y exterior, el peso y el método de carga para definir el mandril, la expansión y el apoyo de la bobina.
¿Por qué la UL-C incluye brazo presor?
El brazo contiene el diámetro exterior y reduce la apertura repentina de bobinas rígidas o con alta recuperación elástica. Es especialmente importante por encima de 2,0 mm o con acero de alta resistencia.
¿Cuándo conviene la expansión hidráulica?
Es una opción para reducir el esfuerzo de cambio y aumentar la fuerza de sujeción. Para bobinas de más de 3 t, HENLI indica esta configuración; confirme también diámetro interior, método de carga y soporte del mandril.
¿Qué datos debo enviar para que HENLI recomiende un modelo?
Envíe material y resistencia, espesor y ancho de cada pieza, peso y diámetros de bobina, alimentador posterior, prensa, velocidad y espacio disponible. Para iniciar la consulta, basta con su correo electrónico; añada los datos que ya conozca.
¿Cuál es el precio y qué soporte incluye?
La oferta depende del modelo, expansión, método de carga, control, voltaje, embalaje y destino. Garantía, asistencia técnica, calendario y costos se confirman por escrito en la cotización.
