UL / UL-A · preparación compacta de tira antes del alimentador
Desbobinador enderezador 2 en 1 UL y UL-A para tira de 0,35 a 3,2 mm de espesor
UL y UL-A integran el desbobinado y el enderezado sobre una base común para ahorrar espacio, mantener la bobina controlada y dejar el avance por paso a un alimentador independiente antes de la prensa.
- UL estándar
- 0,35–2,2 mm
- UL-A reforzada
- 0,35–3,2 mm
- Ancho nominal
- 200–600 mm
- Peso de bobina
- 500–3.000 kg
- Velocidad
- 15 m/min
Primera decisión
Use UL o UL-A cuando quiera compactar la preparación del material en bobina sin integrar el avance por paso

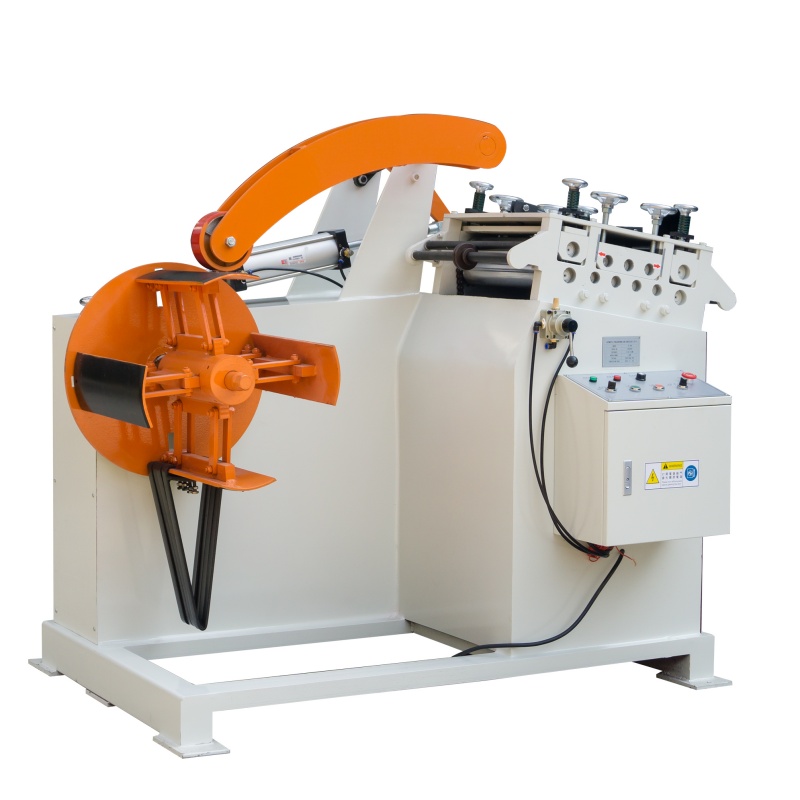

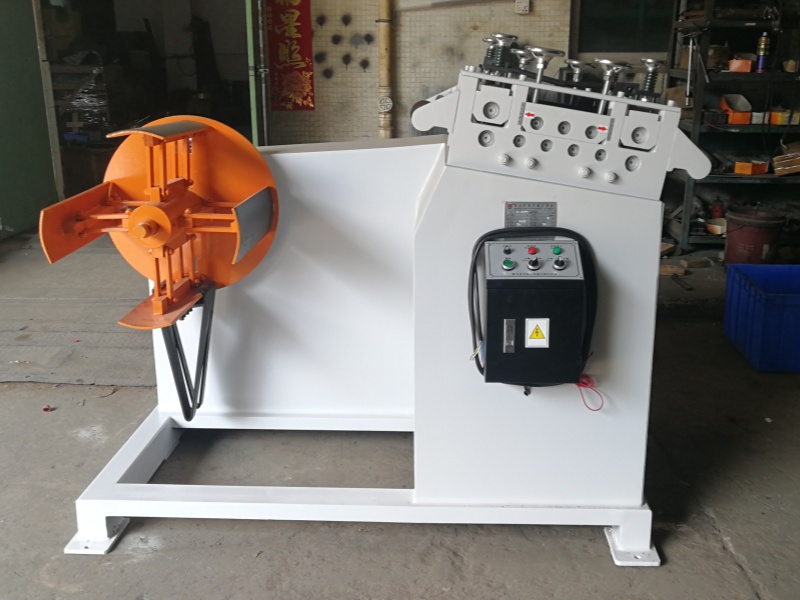

UL y UL-A integran un desbobinador —también llamado desenrollador— y un enderezador sobre la misma base. Regulan la salida de la bobina y corrigen la curvatura de la tira o lámina antes del alimentador.
Producción general dentro del rango UL o UL-A
- UL para material de 0,35–2,2 mm; UL-A para material de hasta 3,2 mm.
- Ancho nominal entre 200 y 600 mm, siempre cruzado con espesor y límite elástico.
- La planta necesita elegir por separado un alimentador neumático, mecánico o servo.
- Necesita opciones para contener la bobina, repetir ajustes o acceder a los rodillos para limpiarlos.
Compare otra serie cuando la protección del acabado o la exigencia estructural sea decisiva
- Compare PUL para tira más fina y control específico de superficies sensibles.
- Compare SHL cuando aumentan el espesor, la rigidez, el peso o la dificultad de enhebrado.
- UL y UL-A preparan la tira; el paso hacia la prensa sigue a cargo de un alimentador independiente.
- Envíe la ficha del material si su límite elástico supera 235 N/mm².

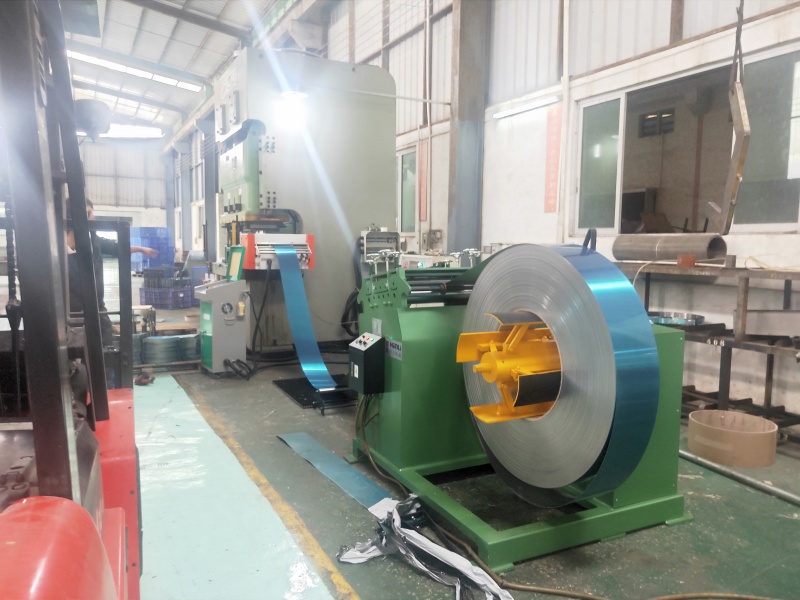

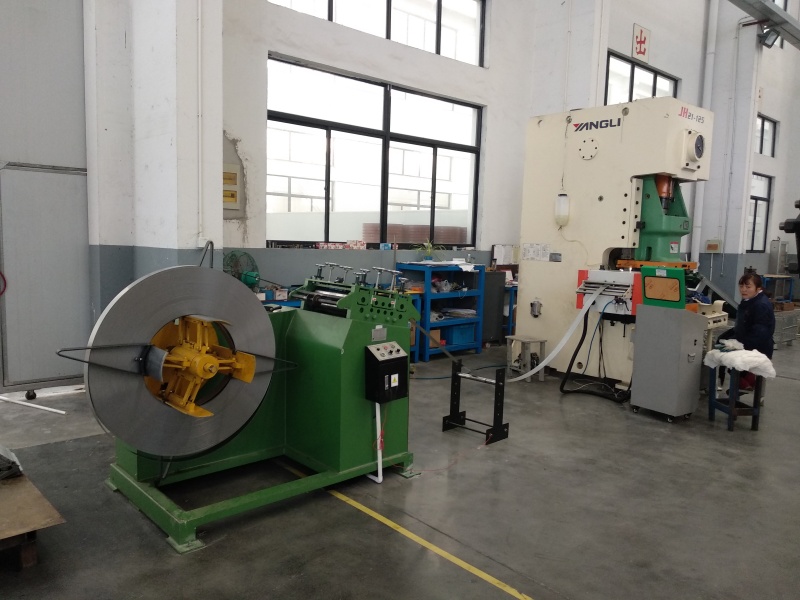

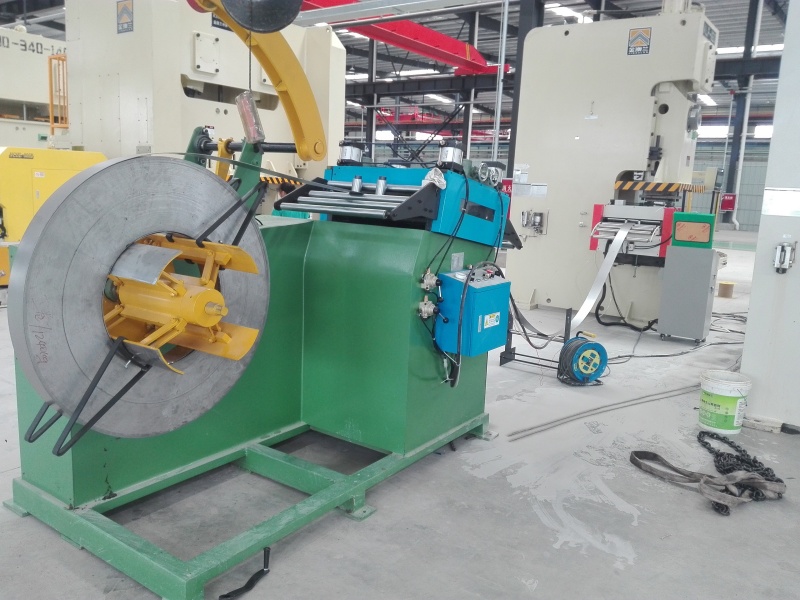

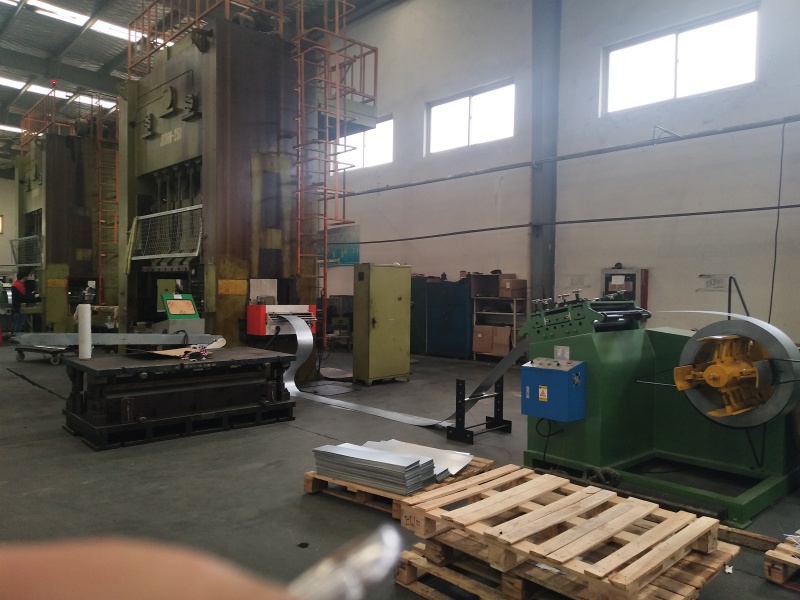

Función dentro de la línea
La UL prepara la tira; el alimentador posterior define cada avance

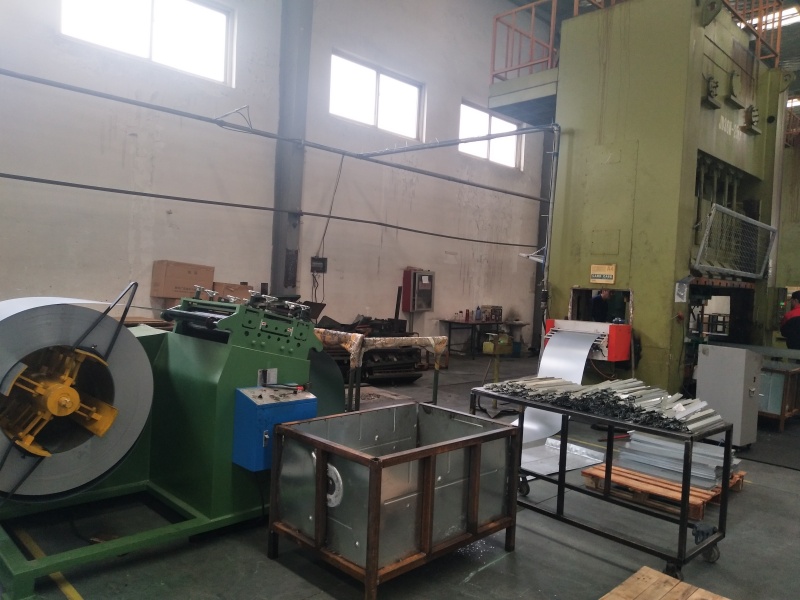

La base común acorta la estación de preparación, pero no elimina el espacio de reserva ni convierte la máquina en un alimentador. La trayectoria completa se confirma con la bobina, la prensa, el troquel y el plano de planta.
Compartir datos para revisar la línea- 01Cargar y centrar
El mandril sostiene la bobina según peso, diámetros y método de expansión.
- 02Contener
El brazo presor ayuda a evitar que la bobina se abra por la tensión acumulada durante la carga, el enhebrado y el desbobinado.
- 03Enderezar

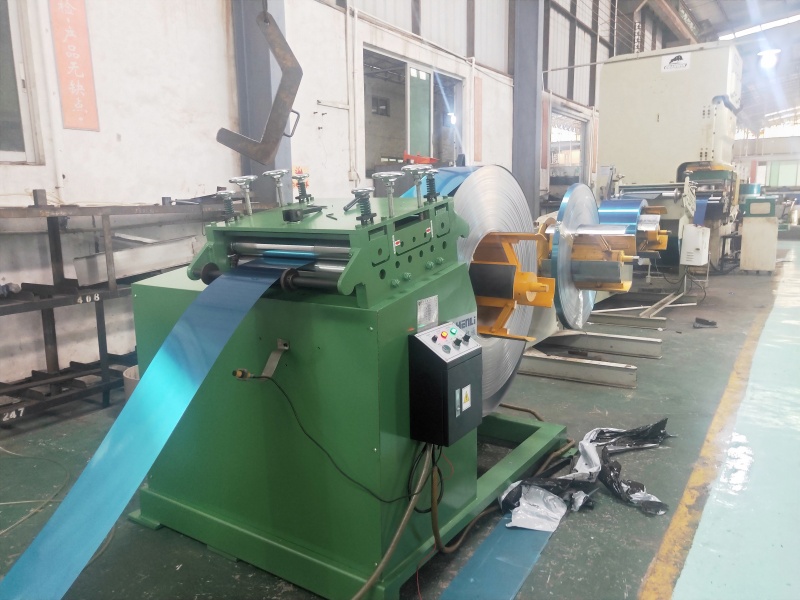

Los rodillos corrigen la curvatura residual —la memoria de bobina— según el material, el ancho, el espesor y el ajuste.
- 04Mantener reserva
El control de salida mantiene la tira disponible entre la UL y el equipo posterior.
- 05Avanzar y estampar
El alimentador controla el paso; la prensa ejecuta el ciclo del troquel.
Modelos UL y UL-A
Elija el modelo por ancho y confirme la capacidad real según el espesor
La capacidad indicada corresponde a material con límite elástico de hasta 235 N/mm². Si el límite elástico es mayor, envíe la ficha antes de fijar el modelo.
Unidades activas: unidades métricas (mm, kg, m/min, kW y N/mm²).
En pantallas pequeñas, deslice las tablas horizontalmente para ver todas las columnas.
| Modelo estándar / reforzado | Ancho nominal máximo | Espesor UL / UL-A | Peso máximo de bobina | Velocidad | Potencia UL / UL-A |
|---|---|---|---|---|---|
| UL-200 / UL-A-200 | 200 mm | 0,35–2,2 mm / 0,35–3,2 mm | 500 kg | 15 m/min | 0,75 kW / 1,5 kW |
| UL-300 / UL-A-300 | 300 mm | 0,35–2,2 mm / 0,35–3,2 mm | 1.000 kg | 15 m/min | 1,5 kW / 2,2 kW |
| UL-400 / UL-A-400 | 400 mm | 0,35–2,2 mm / 0,35–3,2 mm | 2.000 kg | 15 m/min | 1,5 kW / 2,2 kW |
| UL-500 / UL-A-500 | 500 mm | 0,35–2,2 mm / 0,35–3,2 mm | 3.000 kg | 15 m/min | 2,2 kW / 3,7 kW |
| UL-600 / UL-A-600 | 600 mm | 0,35–2,2 mm / 0,35–3,2 mm | 3.000 kg | 15 m/min | 2,2 kW / 3,7 kW |
Máximo ancho admisible a cada espesor
Las columnas de 2,5, 2,8 y 3,2 mm corresponden a UL-A. UL estándar llega a 2,2 mm. El ancho admisible disminuye al aumentar el espesor.
| Modelo | 0,35 mm | 0,8 mm | 1,2 mm | 1,5 mm | 2,0 mm | 2,5 mm | 2,8 mm | 3,2 mm |
|---|---|---|---|---|---|---|---|---|
| UL-200 / UL-A-200 | 200 mm | 200 mm | 200 mm | 180 mm | 120 mm | 100 mm | 80 mm | 60 mm |
| UL-300 / UL-A-300 | 300 mm | 300 mm | 300 mm | 280 mm | 240 mm | 180 mm | 120 mm | 85 mm |
| UL-400 / UL-A-400 | 400 mm | 400 mm | 400 mm | 360 mm | 280 mm | 220 mm | 180 mm | 120 mm |
| UL-500 / UL-A-500 | 500 mm | 500 mm | 500 mm | 460 mm | 380 mm | 280 mm | 220 mm | 150 mm |
| UL-600 / UL-A-600 | 600 mm | 600 mm | 600 mm | 570 mm | 460 mm | 330 mm | 270 mm | 200 mm |
Configuración combinable
Seleccione cada opción por la bobina, la superficie y la frecuencia de cambio
El brazo presor, el tipo de expansión, el control de velocidad, el sistema de ajuste y el acceso de limpieza resuelven problemas distintos. Pueden coexistir en el mismo proyecto.
Mantenga controlada la bobina durante la carga y el enhebrado

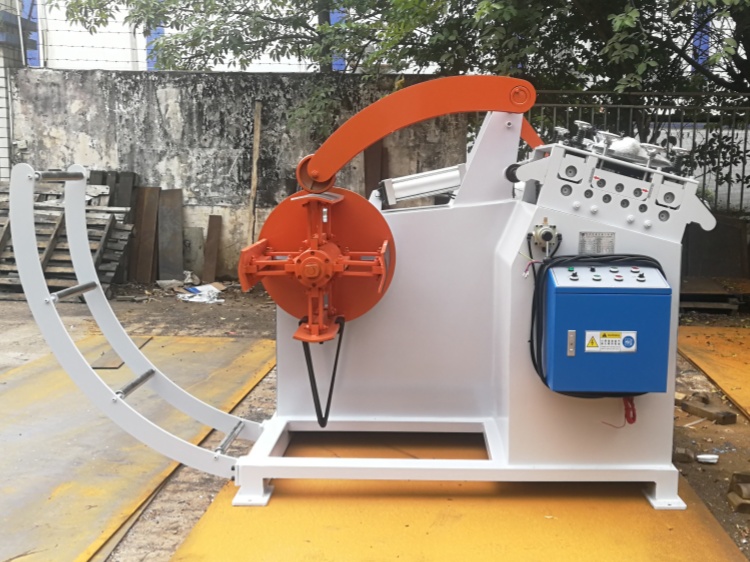

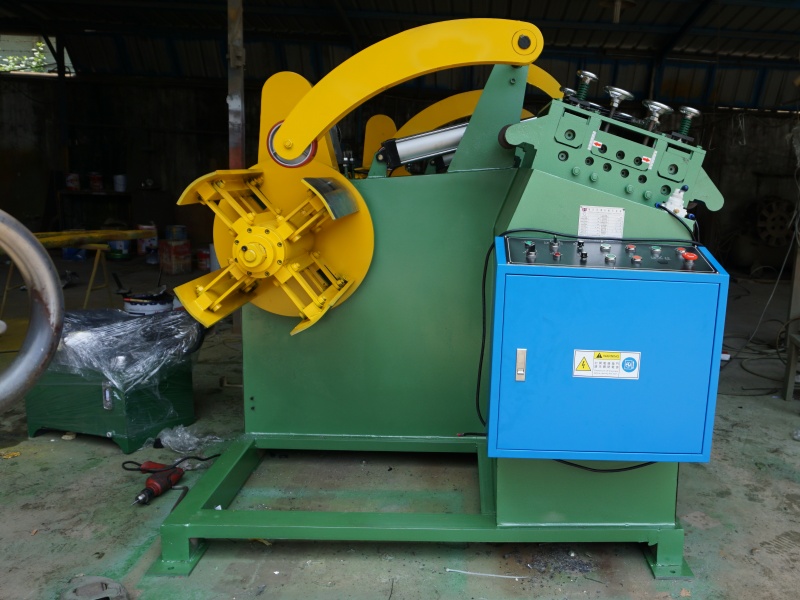

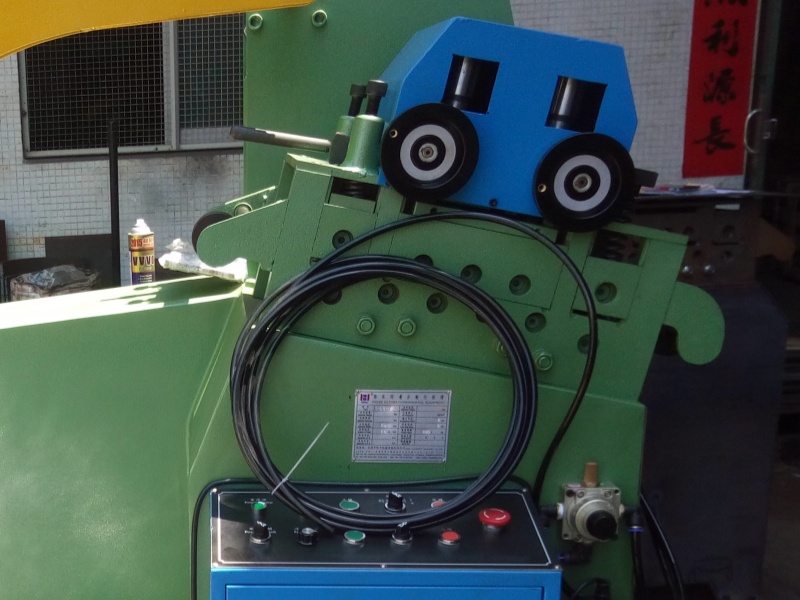

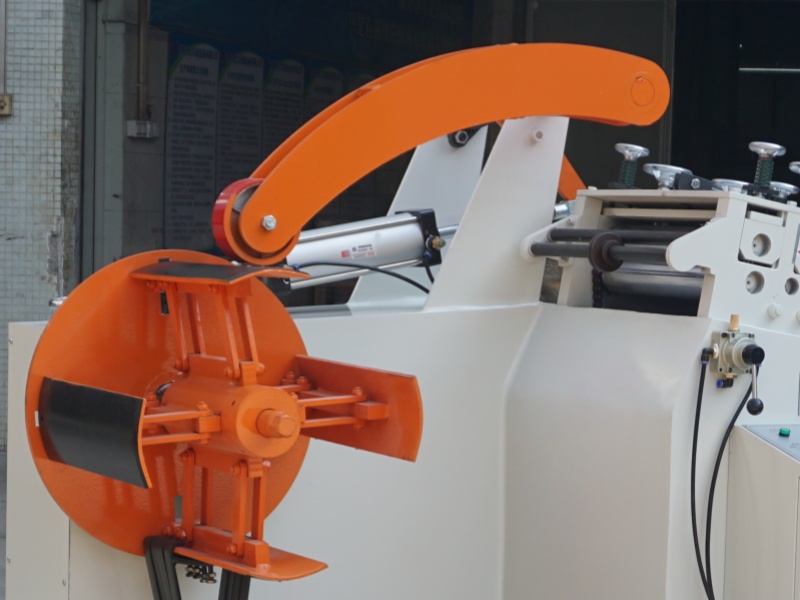

El brazo presor neumático se apoya sobre el diámetro exterior para ayudar a evitar que la bobina se abra por la tensión acumulada. Su geometría se revisa junto con peso, diámetros, ancho y forma de carga.
Ajuste los rodillos y sincronice la salida con el proceso posterior

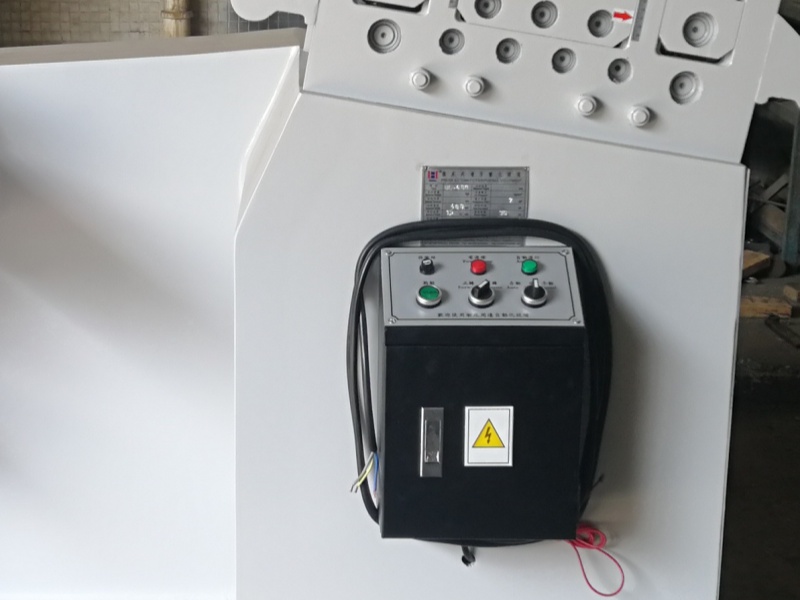

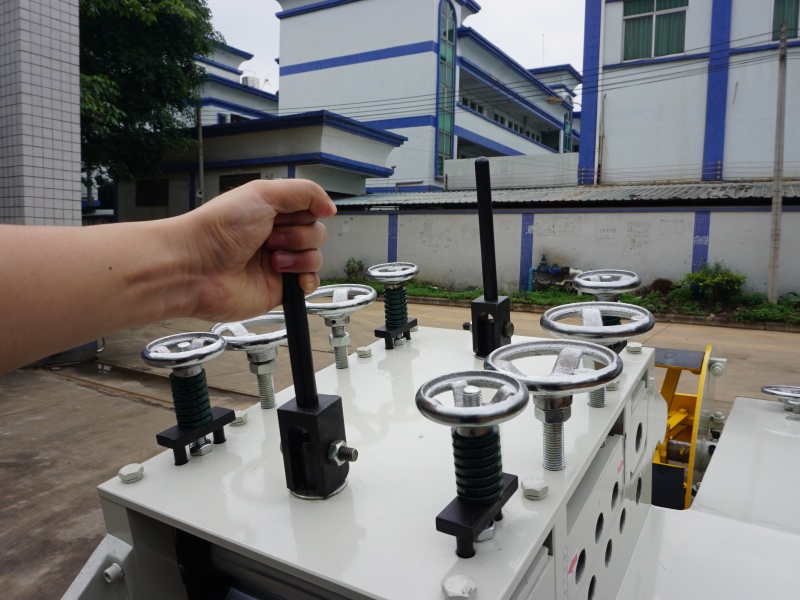

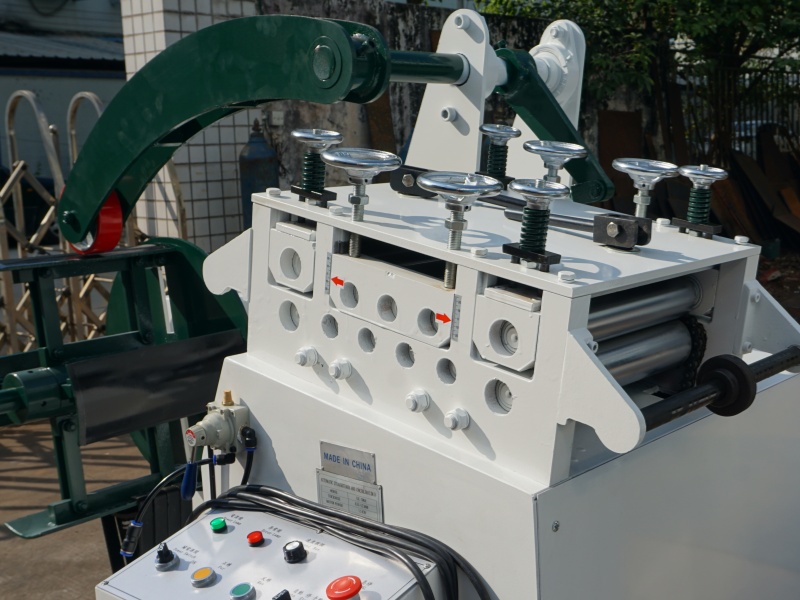

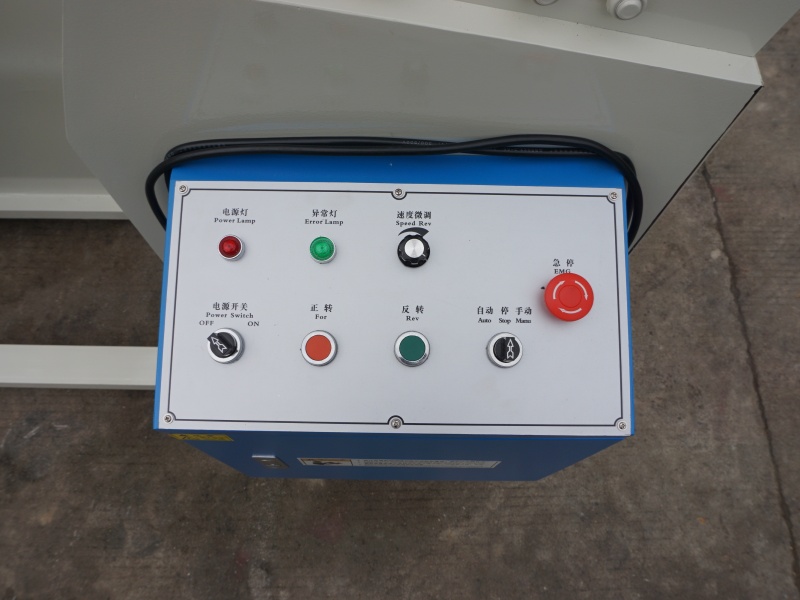

El microajuste en cuatro puntos trabaja sobre la presión de enderezado. El variador es una decisión separada: ayuda a suavizar los cambios de velocidad y regular la salida del material.
Reduzca el esfuerzo de ajuste y proteja las superficies visibles

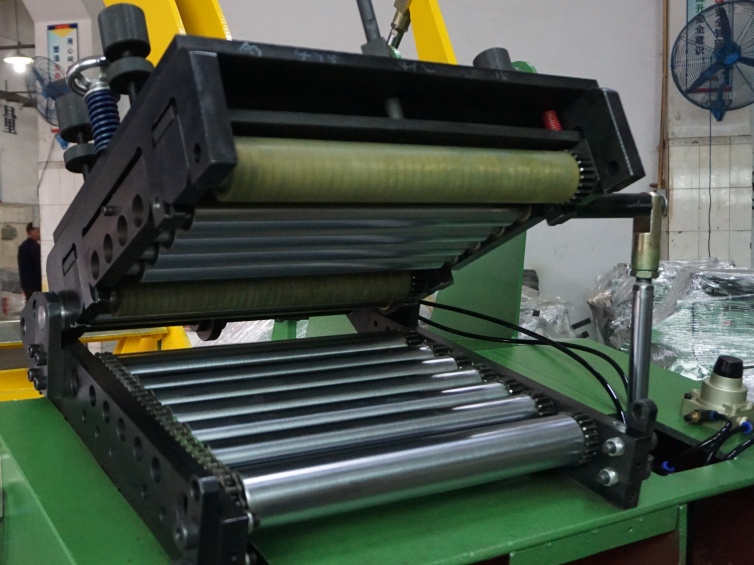

La expansión hidráulica facilita cambios de bobinas más pesadas. El tornillo sin fin mejora la repetibilidad de ajuste y el cabezal abatible permite limpiar los rodillos cuando el acabado es crítico.
Aplicaciones reales
Compare el espacio, la superficie y el equipo posterior con su propia línea
Para cotizar una configuración acorde con su línea, indique el acceso de carga, el espacio de reserva, la protección superficial y la distancia hasta la prensa.

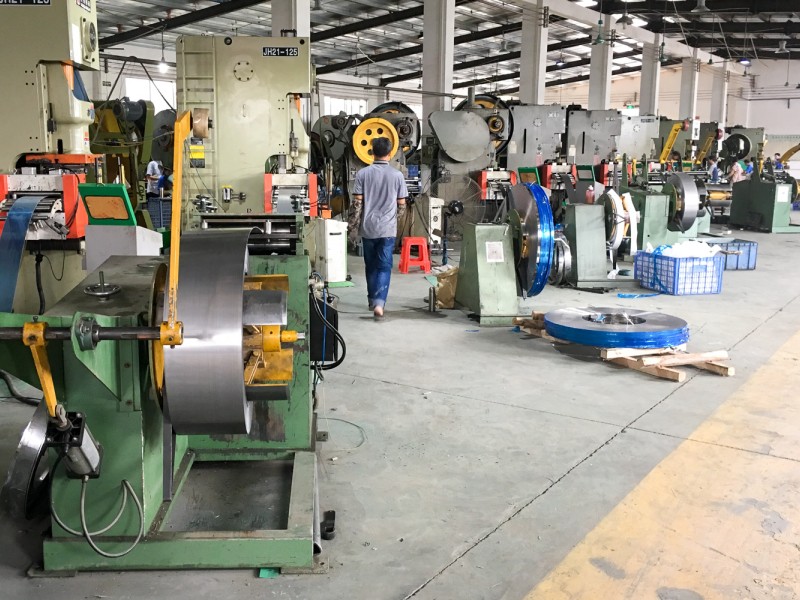

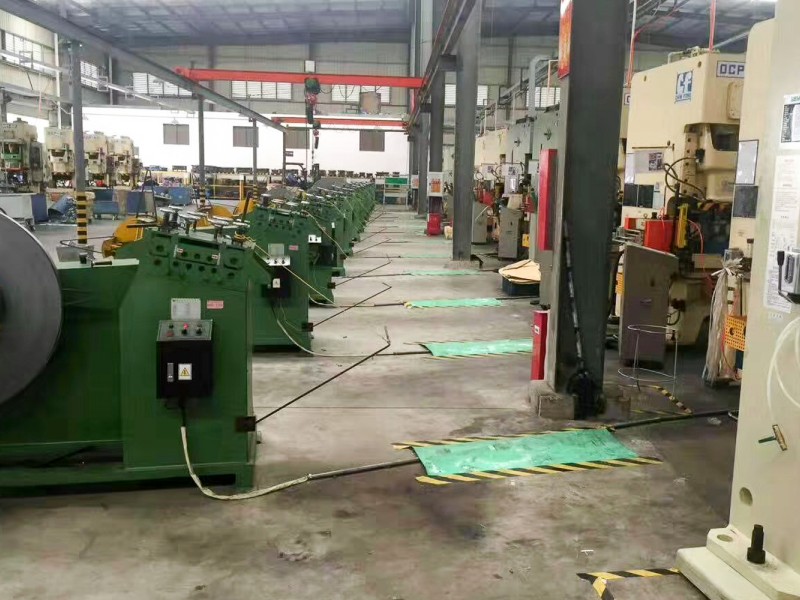

Estampado general
Para herrajes y piezas metálicas de uso general, confirme la reserva entre equipos y la altura de salida hacia el alimentador.
Piezas de electrodomésticos
Una celda compacta ayuda cuando el espacio es limitado, siempre que la capacidad real coincida con el ancho y el espesor de la bobina.
Tira con superficie visible
El acero inoxidable con acabado espejo, el aluminio, el cobre y otras superficies visibles requieren limpieza de rodillos, apoyo estable y una trayectoria que no marque el material.
Herrajes automotrices
Antes de elegir UL o UL-A, cruce el material y su rigidez con los datos de la bobina, la velocidad, el alimentador y el espacio de mantenimiento junto a la prensa.

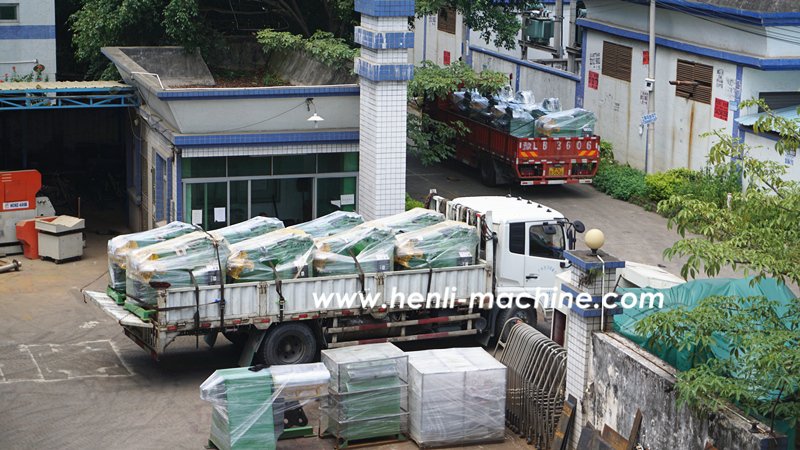

Fabricación y entrega
Confirme la configuración, las pruebas y la protección de transporte antes del embarque
La cotización final debe identificar modelo, opciones, sentido de línea, alimentación eléctrica, alcance de pruebas y protección de transporte.
Selección y cotización
Envíe primero los datos que cambian la capacidad y la configuración
No necesita completar todo para iniciar la consulta. Con el correo y los datos que ya tenga, HENLI puede indicar qué falta confirmar.
- Material, grado y límite elástico.
- Ancho, espesor y requisito de planitud.
- Peso, diámetro interior y diámetro exterior de bobina.
- Superficie visible o protección especial.
- Velocidad de prensa y alimentador posterior.
- Espacio, sentido de carga y opciones que desea combinar.
Selección y cotización
Solicitar recomendación para UL o UL-A
El correo electrónico es el único campo obligatorio. Añada los datos que ya conozca y escriba la unidad junto con cada valor numérico.
Preguntas frecuentes
Decisiones habituales antes de pedir precio
Si su material está cerca del límite, envíe la ficha técnica y las combinaciones de ancho y espesor que espera producir antes de fijar el modelo.
¿Qué significa “2 en 1” en la serie UL?
La misma base integra el desbobinador —también llamado desenrollador— y el cabezal enderezador de la tira o lámina. También puede recibir el nombre de desbobinador nivelador, pero la selección debe hacerse por capacidad y estructura; el alimentador por paso sigue siendo independiente.
¿Cuál es la diferencia entre UL y UL-A?
UL trabaja en el rango estándar de 0,35–2,2 mm. La versión UL-A amplía el espesor hasta 3,2 mm. En ambos casos, el ancho admisible depende del espesor y del límite elástico real del material.
¿La UL controla el paso hacia la prensa?
No. La UL desenrolla la bobina, regula la salida del material y endereza la tira. Un alimentador neumático, mecánico o servo posterior controla el paso y la sincronización con la prensa.
¿Puede trabajar acero de alta resistencia?
La capacidad indicada corresponde a material con límite elástico de hasta 235 N/mm². Envíe la ficha cuando el límite elástico sea mayor, porque puede ser necesario reducir el ancho o revisar otra estructura.
¿Cuándo conviene comparar PUL o SHL?
Compare PUL para tira más fina o superficies especialmente sensibles. Compare SHL cuando aumentan el espesor, la rigidez, el peso o la dificultad de enhebrado y la capacidad UL o UL-A deja de ser suficiente.
¿Qué datos necesita HENLI para cotizar una UL?
Envíe material y límite elástico, ancho y espesor, peso y diámetros de bobina, requisito superficial, velocidad de prensa, alimentador posterior, espacio disponible, sentido de carga y opciones que ya esté considerando.
