Desbobinador enderezador 2 en 1 SHL para placa gruesa
SHL combina desbobinado, contención, descurvado de punta y enderezado para tiras medianas y gruesas: SHL-A cubre hasta 4.5 mm y SHL-B hasta 6.0 mm según tabla.
Unidades de ingeniería
Uso recomendado
Cuándo conviene este equipo
Conviene cuando la cabeza de tira es difícil de guiar, el material almacena más tensión y una 2 en 1 general no ofrece suficiente asistencia de entrada ni capacidad de enderezado.
- La asistencia de entrada ayuda a controlar y descurvar la punta de material grueso.
- SHL-A y SHL-B separan la ruta de 4.5 mm de la ruta reforzada hasta 6.0 mm.
- La tabla de capacidad muestra cómo disminuye el ancho permitido al aumentar el espesor.
- La selección debe incluir resistencia, peso de bobina, método de carga y espacio de mantenimiento.
Material grueso
SHL prepara placa de hasta 6 mm antes del alimentador
La SHL integra desbobinado, contención, asistencia de entrada y enderezado para tiras que almacenan más tensión. SHL-A cubre el rango hasta 4.5 mm y SHL-B amplía la ruta publicada hasta 6.0 mm, sujeto a la matriz de ancho por espesor.
- SHL-A: 0.5-4.5 mm
- SHL-B: 0.6-6.0 mm
- Anchos nominales de 200 a 800 mm
Encaje técnico
Cuándo usarlo y cuándo revisar otra opción
Encaja bien cuando
- Material medio o grueso cuya punta necesita apoyo y descurvado antes del cabezal.
- Proyectos dentro de 0.5-4.5 mm para SHL-A o 0.6-6.0 mm para SHL-B.
- Líneas que necesitan una 2 en 1 robusta antes de un alimentador servo.
- Compradores que pueden aportar resistencia, bobina, prensa y espacio para seleccionar por capacidad real.
Revise otra configuración si
- No seleccione solo por el ancho nominal de 800 mm; consulte la matriz ancho-espesor.
- Para material fino o de superficie visible, compare PUL, ML o UL.
- Para alta resistencia por encima de la referencia, HENLI debe recalcular capacidad.
- Si se necesita alimentación servo integrada y poco espacio, compare una solución 3 en 1 al final del proceso de selección.
Ruta de entrada
La punta de tira necesita apoyo antes de entrar al cabezal
Una punta gruesa puede conservar curvatura, caer o resistirse al enhebrado. La geometría de entrada, el brazo de contención y la asistencia para descurvar la punta ayudan a llevar el material hacia los rodillos sin obligar al operador a controlar manualmente toda la energía de la bobina.
- Definir sentido y altura de alimentación
- Confirmar radio y dureza de la punta
- Planificar una secuencia de enhebrado segura
Descripción técnica
Qué resuelve dentro de la línea
SHL está diseñada para una etapa de carga y enderezado más exigente. La punta de una tira gruesa almacena energía, cuesta guiarla y puede abrir la bobina; por eso la máquina combina contención, apoyo de entrada y una estructura de enderezado robusta.
La serie se divide en SHL-A hasta 4.5 mm y SHL-B hasta 6.0 mm. El ancho nominal no basta para seleccionar: las matrices publicadas muestran una reducción importante del ancho cuando aumenta el espesor.
Flujo de trabajo
- Carga y centradoLa bobina se coloca según peso, ID/OD y método de carga definido en el layout.
- ContenciónBrazo y mandril mantienen controlado el diámetro exterior y la sujeción interior.
- Descurvado de puntaEl apoyo de entrada ayuda a presentar una cabeza rígida al cabezal.
- EnderezadoLa serie A o B corrige la memoria de bobina dentro de su matriz de capacidad.
- SalidaLa tira pasa a un alimentador servo elegido por paso, SPM y prensa.

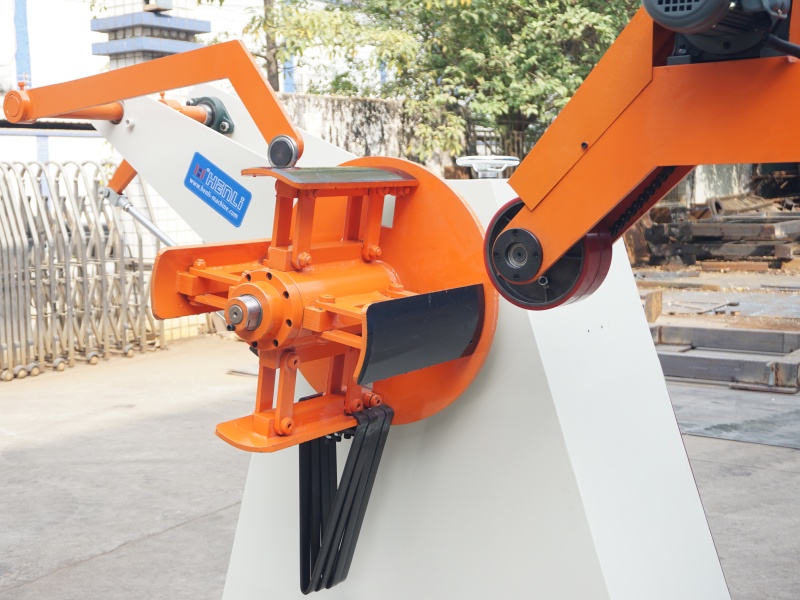

Mandril y contención
ID, OD y peso de bobina cambian la configuración de carga
La gama publica ID de 450-530 mm, OD de 1500 mm y anchos nominales hasta 800 mm. Estos valores deben cruzarse con peso, soporte exterior, expansión, frecuencia de cambio y espacio para introducir la bobina; no basta con confirmar solo el espesor de la tira.
- Enviar peso, ID y OD reales
- Definir forma de carga y apoyo exterior
- Reservar zona segura alrededor de la bobina
Selección
Cómo decidir si este modelo encaja
La decisión correcta depende del material, la prensa, el troquel, la velocidad real y el problema de producción. Estos puntos ayudan a evitar una compra por nombre de máquina.
Serie A
Primera ruta para 0.5-4.5 mm, usando la matriz por espesor y ancho.
Serie B
Ruta reforzada para 0.6-6.0 mm cuando la capacidad A no es suficiente.
No ignore la resistencia
Las tablas usan 235 N/mm² como referencia; material más resistente necesita recalcularse.
Planifique la carga
Peso, grúa, montacargas o carro cambian el lado de operación y el espacio requerido.
Capacidad verificable
El ancho permitido disminuye cuando sube el espesor
La selección debe leerse en la matriz completa. Como ejemplo, la tabla publicada limita SHL-800B a 320 mm de ancho cuando el espesor llega a 6 mm; presentar el modelo como 800 mm por 6 mm sin esa condición conduciría a una selección incorrecta.
- Cruzar cada espesor con su ancho admisible
- Confirmar resistencia del material
- Seleccionar después el alimentador y la prensa
Datos de selección
Parámetros y puntos de revisión
SeriesSHL-A y SHL-B
Ancho nominal200-800 mm
Espesor SHL-A0.5-4.5 mm
Espesor SHL-B0.6-6.0 mm
ID / OD450-530 / 1500 mm
Velocidad15 m/min
Material de referenciaHasta 235 N/mm² en tablas de ancho
ExpansiónManual o hidráulica según modelo
Bobina y capacidad
La tabla técnica se valida con el conjunto real de carga
La capacidad de enderezado y la capacidad de bobina son comprobaciones distintas. La vista del mandril y el brazo permite relacionar la matriz de ancho por espesor con ID, OD, peso y método de carga.
- ID publicado: 450-530 mm
- OD publicado: 1500 mm
- Velocidad publicada: 15 m/min
Modelos y parámetros
Tabla técnica para preselección
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Unidades de parámetros
Rango general SHL-A y SHL-B
Datos publicados por HENLI. La matriz de capacidad debe prevalecer sobre el ancho nominal al aumentar el espesor.
| Parámetro | SHL-200 | SHL-300 | SHL-400 | SHL-500 | SHL-600 | SHL-700 | SHL-800 |
|---|---|---|---|---|---|---|---|
| Ancho nominal | 200 | 300 | 400 | 500 | 600 | 700 | 800 mm |
| SHL-A | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 mm |
| SHL-B | 0.6-6.0 | 0.6-6.0 | 0.6-6.0 | 0.6-6.0 | 0.6-6.0 | 0.6-6.0 | 0.6-6.0 mm |
| ID de bobina | 450-530 | 450-530 | 450-530 | 450-530 | 450-530 | 450-530 | 450-530 mm |
| OD de bobina | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 mm |
| Velocidad | 15 | 15 | 15 | 15 | 15 | 15 | 15 m/min |
| Motor desbobinador / enderezador | 3/3 | 3/5 | 5/5 | 5/7.5 | 7.5/7.5 | 7.5/10 | 10/10 HP |
Capacidad SHL-A: ancho máximo por espesor
Valores en mm para material de referencia de hasta 235 N/mm².
| Modelo | 0.5 | 0.8 | 1.2 | 1.5 | 2.0 | 2.5 | 3.2 | 3.8 | 4.5 mm |
|---|---|---|---|---|---|---|---|---|---|
| SHL-200A | 200 | 200 | 200 | 200 | 200 | 160 | 120 | 100 | 80 |
| SHL-300A | 300 | 300 | 300 | 300 | 260 | 220 | 150 | 130 | 100 |
| SHL-400A | 400 | 400 | 400 | 400 | 400 | 360 | 320 | 250 | 200 |
| SHL-500A | 500 | 500 | 500 | 500 | 460 | 420 | 350 | 300 | 250 |
| SHL-600A | 600 | 600 | 600 | 600 | 530 | 500 | 400 | 350 | 280 |
| SHL-800A | 800 | 800 | 800 | 800 | 720 | 620 | 600 | 520 | 450 |
Capacidad SHL-B: ancho máximo por espesor
Valores en mm para material de referencia de hasta 235 N/mm².
| Modelo | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 | 5.0 | 6.0 mm |
|---|---|---|---|---|---|---|---|---|---|
| SHL-200B | 200 | 200 | 200 | 200 | 180 | 160 | 150 | 120 | 100 |
| SHL-300B | 300 | 300 | 300 | 300 | 280 | 220 | 180 | 150 | 135 |
| SHL-400B | 400 | 400 | 400 | 400 | 380 | 360 | 300 | 260 | 220 |
| SHL-500B | 500 | 500 | 500 | 480 | 450 | 400 | 350 | 300 | 250 |
| SHL-600B | 600 | 600 | 600 | 600 | 500 | 460 | 400 | 330 | 280 |
| SHL-800B | 800 | 800 | 800 | 760 | 700 | 620 | 580 | 420 | 320 |
Configuración
Opciones que cambian la selección
SHL-A o SHL-B
SHL-A llega a 4.5 mm y SHL-B a 6.0 mm. La tabla por espesor define el ancho útil real.
Método de carga
Grúa, montacargas o carro hidráulico cambian la disposición, el lado de carga y las opciones de seguridad.
Expansión del mandril
La tabla diferencia expansión manual, hidráulica opcional o estándar según tamaño; confirme el modelo exacto.
Material de alta resistencia
La resistencia puede reducir ancho y capacidad. Envíe ficha, grado y límite elástico cuando estén disponibles.

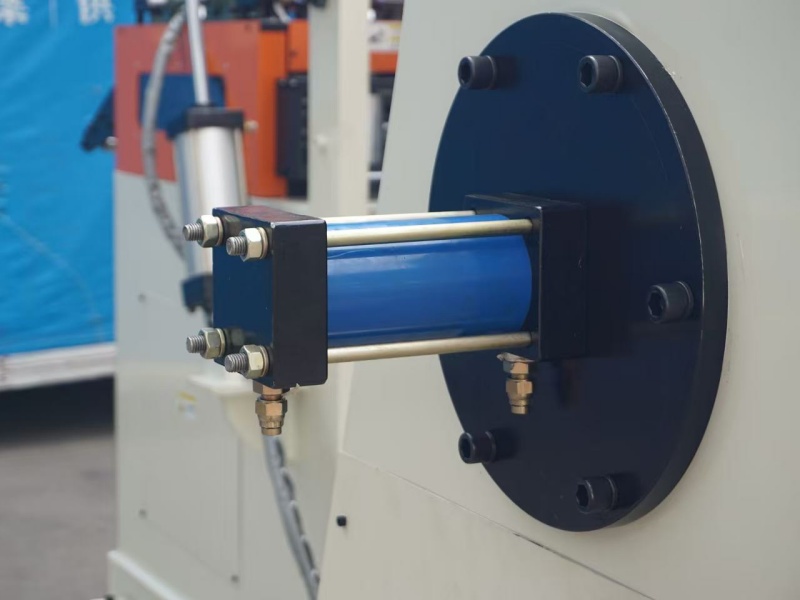

Expansión hidráulica
La expansión asistida reduce el esfuerzo al sujetar bobinas pesadas
El cilindro y el sistema hidráulico permiten accionar la expansión del mandril sin depender solo de ajuste manual. La necesidad se define por peso de bobina, frecuencia de cambio, seguridad operativa y procedimiento de carga.
- Confirmar presión y mantenimiento del sistema
- Definir apoyo exterior para la bobina
- Integrar la opción al procedimiento de carga
Archivo visual del producto
Todas las vistas técnicas disponibles
Se han localizado y organizado 10 imágenes de las fichas técnicas originales de HENLI. Las vistas se agrupan por función para relacionar cada imagen con la decisión de compra.

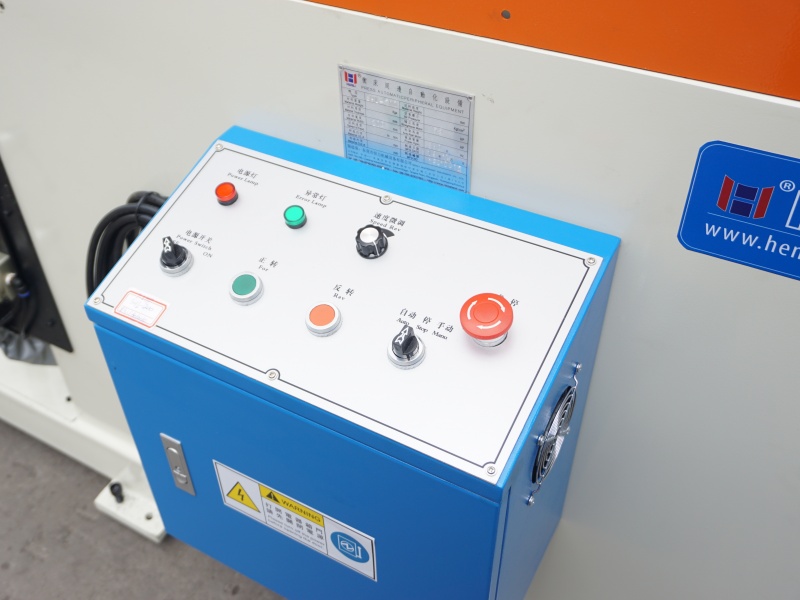

Equipo y configuración
8vistas
Galería y detalles
1vista
Selección del equipo
1vista
Parámetros originales completos
Tablas técnicas de la ficha HENLI
Se mantienen todos los valores publicados. La selección final debe comprobar la combinación real de material, espesor, ancho, resistencia y bobina.
2 en 1 SHL · Tabla técnica original 1
| Parameter / Model | SHL-200 | SHL-300 | SHL-400 | SHL-500 | SHL-600 | SHL-700 | SHL-800 |
|---|---|---|---|---|---|---|---|
| Max. width | 200 mm7.9 in | 300 mm11.8 in | 400 mm15.7 in | 500 mm19.7 in | 600 mm23.6 in | 700 mm27.6 in | 800 mm31.5 in |
| SHL-A series thickness | SHL-200A0.5-4.5 mm0.020-0.177 in | SHL-300A0.5-4.5 mm0.020-0.177 in | SHL-400A0.5-4.5 mm0.020-0.177 in | SHL-500A0.5-4.5 mm0.020-0.177 in | SHL-600A0.5-4.5 mm0.020-0.177 in | SHL-700A0.5-4.5 mm0.020-0.177 in | SHL-800A0.5-4.5 mm0.020-0.177 in |
| SHL-B series thickness | SHL-200B0.6-6.0 mm0.024-0.236 in | SHL-300B0.6-6.0 mm0.024-0.236 in | SHL-400B0.6-6.0 mm0.024-0.236 in | SHL-500B0.6-6.0 mm0.024-0.236 in | SHL-600B0.6-6.0 mm0.024-0.236 in | SHL-700B0.6-6.0 mm0.024-0.236 in | SHL-800B0.6-6.0 mm0.024-0.236 in |
| Coil inner diameter | 450-530 mm17.7-20.9 in | ||||||
| Coil outer diameter | 1500 mm59.1 in | ||||||
| Feeding speed | 15 m/min49 ft/min | ||||||
| Motor power | 3 HP / 3 HP | 3 HP / 5 HP | 5 HP / 5 HP | 5 HP / 7.5 HP | 7.5 HP / 7.5 HP | 7.5 HP / 10 HP | 10 HP / 10 HP |
| Coil expansion | Manual expansion; hydraulic expansion optional | Hydraulic expansion standard |
2 en 1 SHL · Tabla técnica original 2
| Model \ Thickness | 0.5mm | 0.8mm | 1.2mm | 1.5mm | 2.0mm | 2.5mm | 3.2mm | 3.8mm | 4.5mm |
|---|---|---|---|---|---|---|---|---|---|
| SHL-200A | 200 mm7.9 in | 200 mm7.9 in | 200 mm7.9 in | 200 mm7.9 in | 200 mm7.9 in | 160 mm6.3 in | 120 mm4.7 in | 100 mm3.9 in | 80 mm3.1 in |
| SHL-300A | 300 mm11.8 in | 300 mm11.8 in | 300 mm11.8 in | 300 mm11.8 in | 260 mm10.2 in | 220 mm8.7 in | 150 mm5.9 in | 130 mm5.1 in | 100 mm3.9 in |
| SHL-400A | 400 mm15.7 in | 400 mm15.7 in | 400 mm15.7 in | 400 mm15.7 in | 400 mm15.7 in | 360 mm14.2 in | 320 mm12.6 in | 250 mm9.8 in | 200 mm7.9 in |
| SHL-500A | 500 mm19.7 in | 500 mm19.7 in | 500 mm19.7 in | 500 mm19.7 in | 460 mm18.1 in | 420 mm16.5 in | 350 mm13.8 in | 300 mm11.8 in | 250 mm9.8 in |
| SHL-600A | 600 mm23.6 in | 600 mm23.6 in | 600 mm23.6 in | 600 mm23.6 in | 530 mm20.9 in | 500 mm19.7 in | 400 mm15.7 in | 350 mm13.8 in | 280 mm11.0 in |
| SHL-800A | 800 mm31.5 in | 800 mm31.5 in | 800 mm31.5 in | 800 mm31.5 in | 720 mm28.3 in | 620 mm24.4 in | 600 mm23.6 in | 520 mm20.5 in | 450 mm17.7 in |
2 en 1 SHL · Tabla técnica original 3
| Model \ Thickness | 0.5mm | 1.0mm | 1.5mm | 2.0mm | 2.5mm | 3.0mm | 4.0mm | 5.0mm | 6.0mm |
|---|---|---|---|---|---|---|---|---|---|
| SHL-200B | 200 mm7.9 in | 200 mm7.9 in | 200 mm7.9 in | 200 mm7.9 in | 180 mm7.1 in | 160 mm6.3 in | 150 mm5.9 in | 120 mm4.7 in | 100 mm3.9 in |
| SHL-300B | 300 mm11.8 in | 300 mm11.8 in | 300 mm11.8 in | 300 mm11.8 in | 280 mm11.0 in | 220 mm8.7 in | 180 mm7.1 in | 150 mm5.9 in | 135 mm5.3 in |
| SHL-400B | 400 mm15.7 in | 400 mm15.7 in | 400 mm15.7 in | 400 mm15.7 in | 380 mm15.0 in | 360 mm14.2 in | 300 mm11.8 in | 260 mm10.2 in | 220 mm8.7 in |
| SHL-500B | 500 mm19.7 in | 500 mm19.7 in | 500 mm19.7 in | 480 mm18.9 in | 450 mm17.7 in | 400 mm15.7 in | 350 mm13.8 in | 300 mm11.8 in | 250 mm9.8 in |
| SHL-600B | 600 mm23.6 in | 600 mm23.6 in | 600 mm23.6 in | 600 mm23.6 in | 500 mm19.7 in | 460 mm18.1 in | 400 mm15.7 in | 330 mm13.0 in | 280 mm11.0 in |
| SHL-800B | 800 mm31.5 in | 800 mm31.5 in | 800 mm31.5 in | 760 mm29.9 in | 700 mm27.6 in | 620 mm24.4 in | 580 mm22.8 in | 420 mm16.5 in | 320 mm12.6 in |
Aplicaciones
Procesos donde suele encajar
- Rieles de asiento, soportes y refuerzos automotrices
- Bisagras, estanterías y herrajes pesados
- Discos, piñones y componentes mecánicos
- Acero laminado en caliente y material estructural confirmado
También puede buscarlo como
desbobinador enderezador 2 en 1 SHL, desenrollador nivelador placa gruesa, enderezadora de bobina 6 mm, máquina 2 en 1 para acero grueso

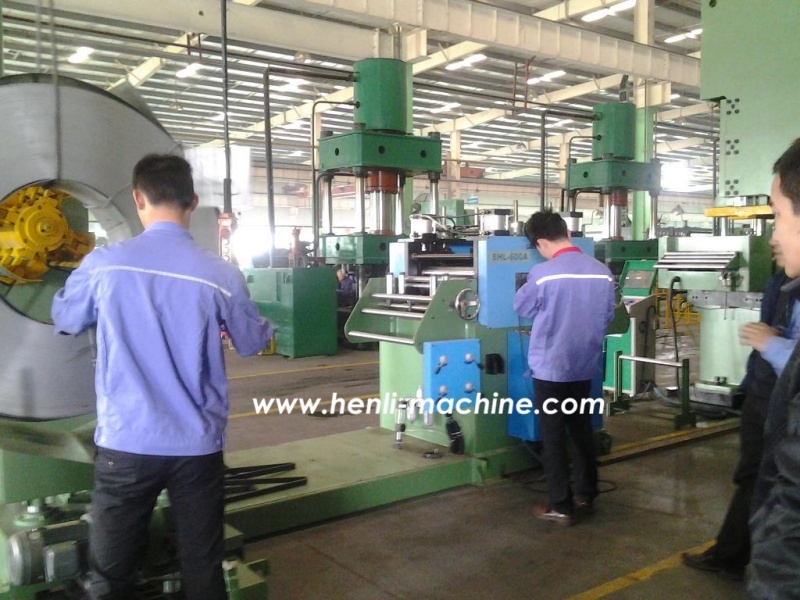

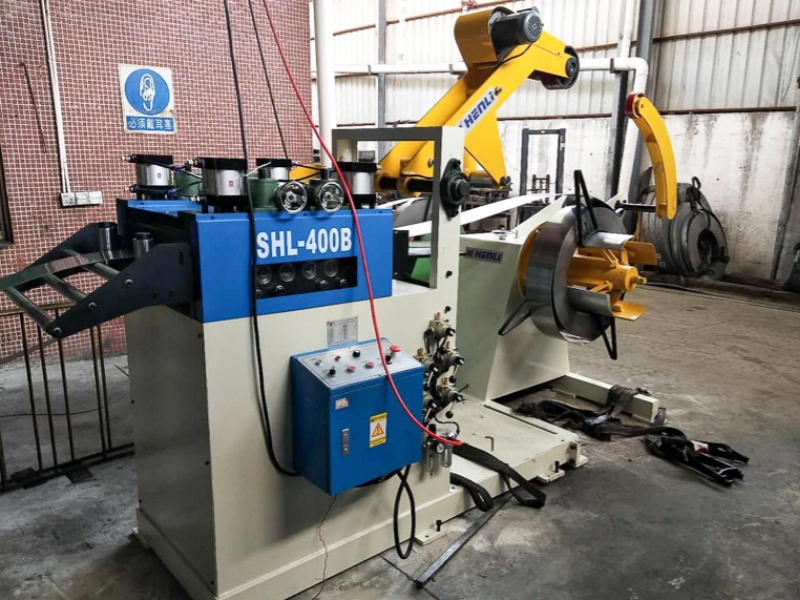

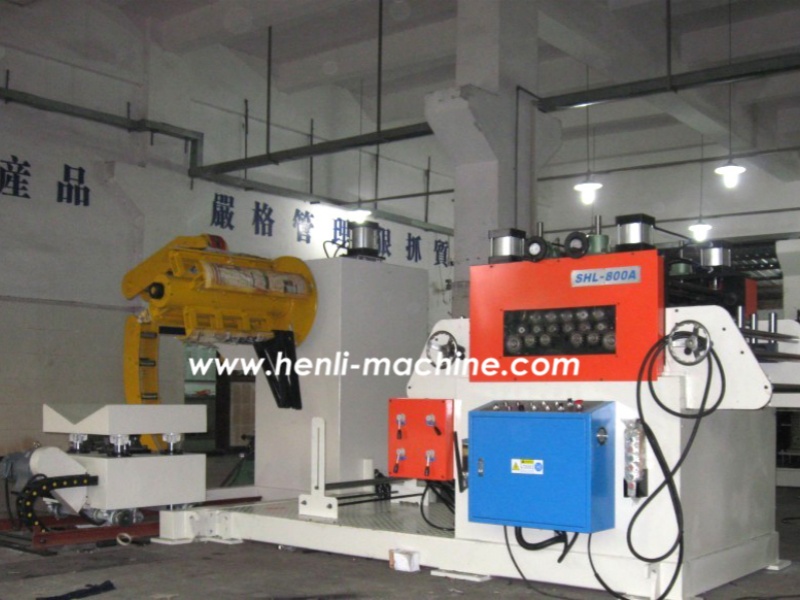

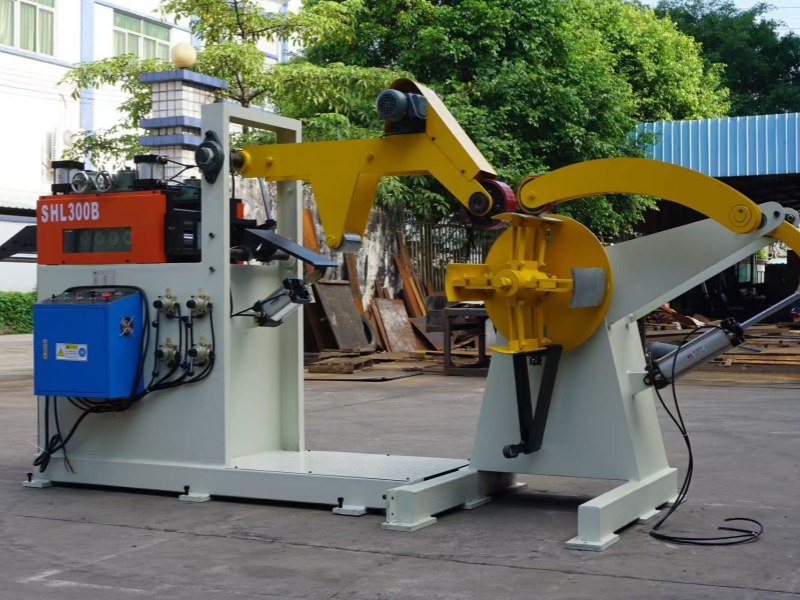

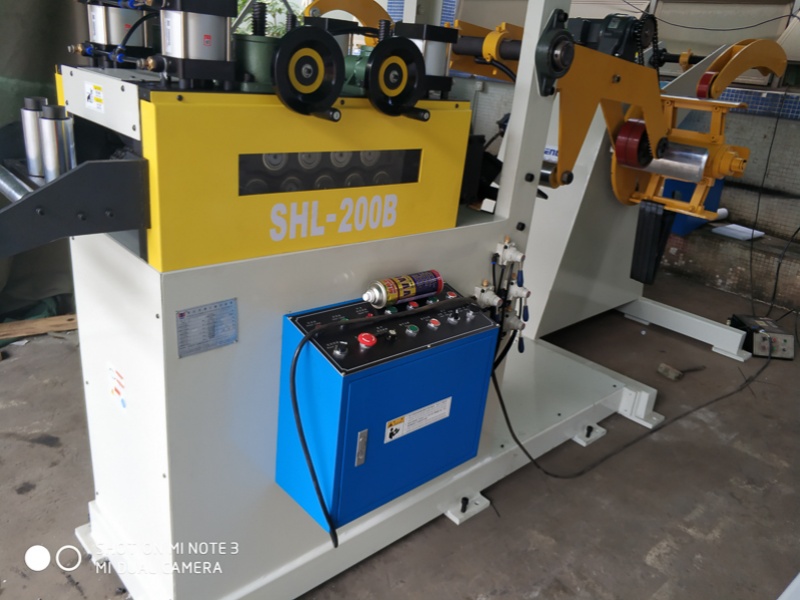

Máquina real en taller
La SHL se integra como preparación robusta antes del alimentador
La máquina completa muestra la huella, la altura y los accesos que deben reservarse en planta. Después del enderezado, un alimentador independiente controla el paso y la sincronización con la prensa.
- Planificar acceso de carga y mantenimiento
- Alinear la salida con el alimentador
- Confirmar paso, SPM y señales de prensa
Comparación práctica
Lo que debe revisar antes de pedir precio
SHL frente a UL-C
SHL amplía la ruta a 6 mm y se orienta a puntas difíciles y placa gruesa; UL-C llega a 4.5 mm.
SHL frente a UL
UL es más simple para uso general; SHL se justifica por material y asistencia de entrada más exigentes.
SHL frente a 3 en 1
SHL mantiene alimentador separado y más lazo; 3 en 1 integra funciones cuando encaja en la aplicación.
Datos específicos para cotizar este equipo
- Material, grado y resistencia
- Espesores y anchos de toda la gama
- Peso, ID y OD máximos de bobina
- Prensa, alimentador, paso y SPM
- Método y lado de carga
- Expansión, brazo, apoyo y carro requeridos
- Espacio de lazo, voltaje y destino
Precio por configuración
Precio y cotización de este equipo
HENLI no publica un precio fijo para 2 en 1 SHL porque la configuración cambia según material, bobina, prensa, troquel, opciones, voltaje, embalaje y país de destino. Para comparar ofertas, primero hay que comparar la misma configuración técnica.
Rango de máquina
El ancho, espesor, peso de bobina, velocidad, paso y tipo de material pueden cambiar estructura, motor, control y accesorios.
Opciones necesarias
Carro de bobina, brazo presor, cabezal abrible, lubricación, cizalla, cortador de chatarra, sensores o protección superficial se agregan solo cuando el proceso lo necesita.
Integración de línea
La altura de alimentación, señal de prensa, espacio de instalación, dirección de entrada, espacio de mantenimiento y equipo anterior o posterior influyen en la propuesta.
Oferta comparable
Envíe por WhatsApp material, espesor, ancho, bobina, prensa, paso, SPM, fotos de pieza y espacio. Con esos datos se cotiza una configuración concreta.
FAQ
Preguntas frecuentes
¿Cuál es la diferencia entre SHL-A y SHL-B?
SHL-A cubre 0.5-4.5 mm y SHL-B 0.6-6.0 mm. La matriz muestra el ancho máximo permitido para cada espesor.
¿SHL-800 puede trabajar 800 mm de ancho a 6 mm?
No según la tabla publicada. SHL-800B indica 320 mm de ancho máximo a 6.0 mm para el material de referencia.
¿Por qué importa la resistencia del acero?
Porque una tira más resistente exige mayor fuerza y puede reducir el ancho o espesor admisible frente a la tabla de 235 N/mm².
¿SHL incluye alimentador servo?
No. SHL desbobina y endereza; el alimentador se selecciona después según paso, SPM, prensa y troquel.
¿Qué datos se necesitan para cotizar SHL?
Material y resistencia, espesor, ancho, bobina, prensa, velocidad, alimentador, método de carga, espacio y opciones.
Productos relacionados
Otros equipos de la misma línea
2 en 1 reforzado
Desbobinador enderezador 2 en 1 UL-C
UL-C refuerza bastidor y cabezal para material de 0.5-4.5 mm, con brazo presor, ajuste por tornillo sin fin y control VFD para bobinas de hasta 5 toneladas según modelo.
Ver detalles
2 en 1 de uso general
Desbobinador enderezador 2 en 1 UL
UL reúne desbobinado y enderezado en una máquina compacta para líneas generales de prensa: UL cubre 0.35-2.2 mm y UL-A amplía el rango publicado hasta 3.2 mm.
Ver detalles
Desbobinado
Desbobinador hidráulico con carro de carga
El carro de carga ayuda a transferir la bobina hasta el mandril del desbobinador hidráulico, reduciendo golpes, desalineación y trabajo manual.
Ver detalles
Alimentación
Alimentador servo NC
El alimentador servo NC controla el paso de alimentación de la tira hacia el troquel, sincronizado con la prensa.
Ver detallesCotización técnica
Cotizar 2 en 1 SHL
Envíe material, medidas, forma de entrada, prensa, proceso y espacio de instalación. HENLI revisará si conviene este modelo o una configuración alternativa.
Datos útiles para responder rápido
- Tipo de pieza o proceso de estampado
- Material y acabado superficial
- Forma de entrada: bobina, tira, formato cortado, lámina o residuo
- Espesor, ancho y largo cuando aplique
- Peso, ID y OD de bobina si el material viene en rollo
- Prensa, SPM, troquel y punto de proceso
- Espacio disponible y fotos/video de la instalación
- País de destino, voltaje y requisitos de embalaje
