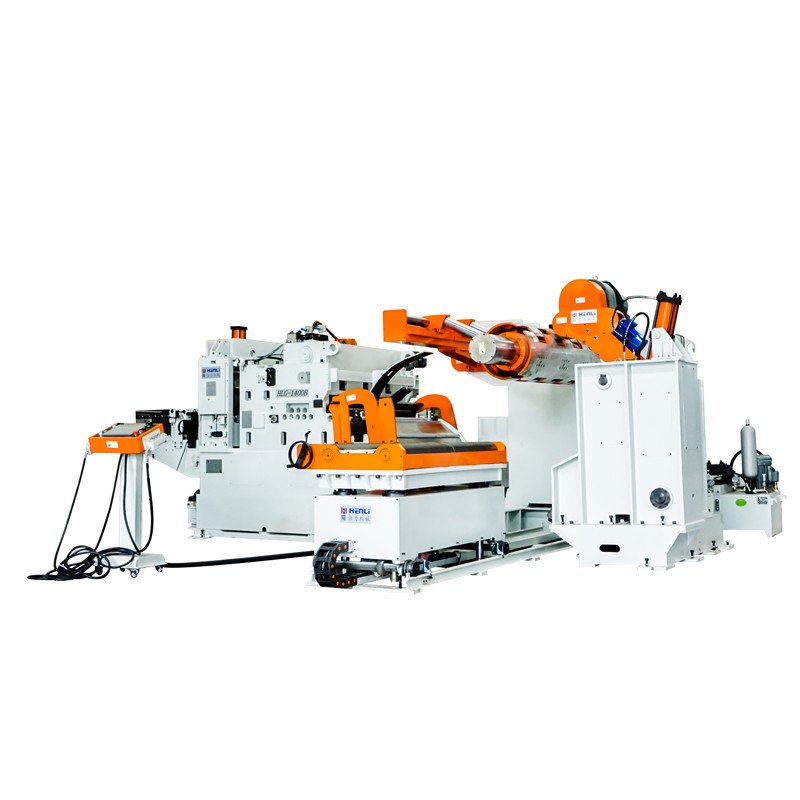

NCHL-GD para acero de alta resistencia de 1.0-6.0 mm
El NCHL-GD combina una estructura compacta reforzada con desbobinado, enderezado y alimentación servo para material grueso de resistencia media y alta.
Unidades de ingeniería
Uso recomendado
Cuándo conviene este equipo
Para estampado estructural automotriz y piezas de acero resistente donde NCHL-GC no cubre espesor o fuerza de retorno.
- Cabezal y bastidor reforzados para material con recuperación elástica elevada.
- Control de lazo, pantalla táctil y ajuste de altura de línea.
- Expansión hidráulica, variador y brazos de retención de bobina.
- Rodillos de avance y enderezado con acabado cromado duro.
Encaje técnico
Cuándo usarlo y cuándo revisar otra opción
Encaja bien cuando
- Acero resistente de 1.0-6.0 mm con datos mecánicos disponibles.
- Bobina pesada y prensa de tonelaje elevado.
- Plantas que quieren una línea compacta reforzada.
Revise otra configuración si
- Material convencional delgado donde NCHL-B/C reduce costo y complejidad.
- Seleccionar por 6 mm sin verificar ancho simultáneo.
- Proyectos sin datos de prensa, troquel o resistencia del acero.
Datos de selección
Parámetros y puntos de revisión
Espesor de referencia1.0-6.0 mm
MaterialAcero de resistencia media y alta
AnchoHasta 1600 mm según configuración
Peso de bobina5000-8000 kg en tabla publicada
VelocidadHasta 16 m/min
Precisión publicada±0.1 mm por 100 mm
Modelos y parámetros
Tabla técnica para preselección
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Unidades de parámetros
Configuraciones NCHL-GD publicadas
| Modelos | Ancho de familia | Peso de bobina | Selección |
|---|---|---|---|
| NCHL-600GD / 800GD | Hasta 600 / 800 mm | Hasta 5000-6000 kg | Cruzar resistencia y espesor |
| NCHL-1300GD | Hasta 1300 mm | Hasta 8000 kg | Revisar fuerza y apoyo |
| NCHL-1600GD | Hasta 1600 mm | Hasta 8000 kg | Proyecto especial de layout |
Configuración
Opciones que cambian la selección
Curva espesor × ancho
La capacidad máxima no se aplica a todo el ancho; HENLI valida la combinación real.
Datos del acero
Envíe grado, límite elástico, resistencia a tracción y condición de recubrimiento.
Carga y soporte

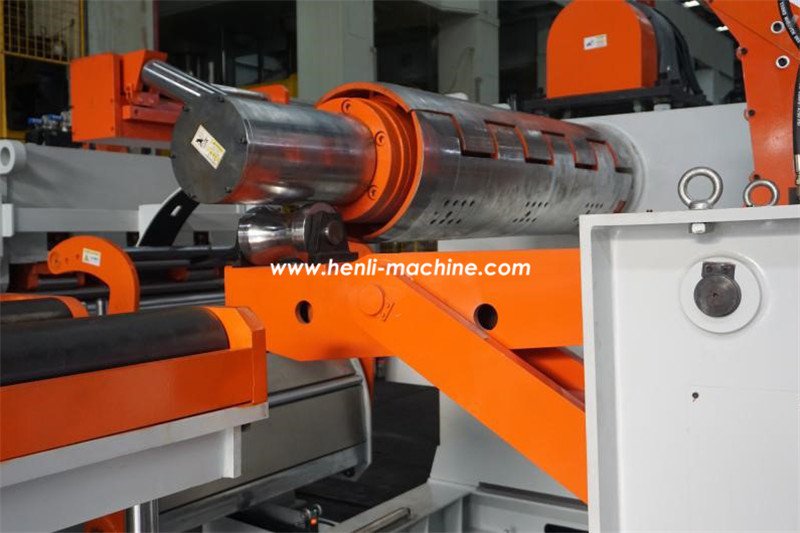

Carro, brazo presor y soporte del mandril se dimensionan con peso e inercia de bobina.
Archivo visual del producto
Todas las vistas técnicas disponibles
Se han localizado y organizado 15 imágenes de las fichas técnicas originales de HENLI. Las vistas se agrupan por función para relacionar cada imagen con la decisión de compra.

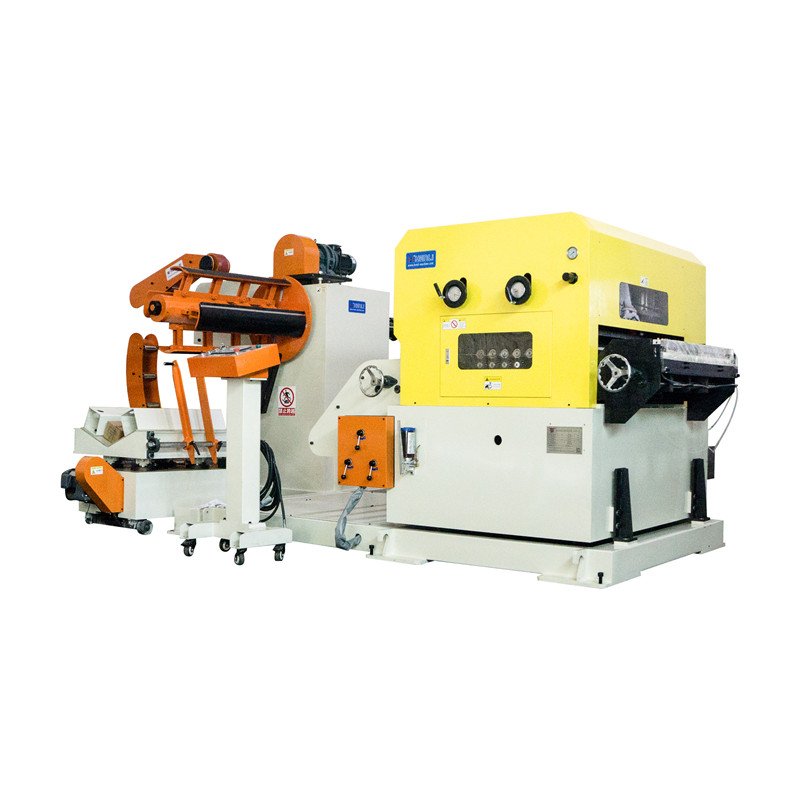

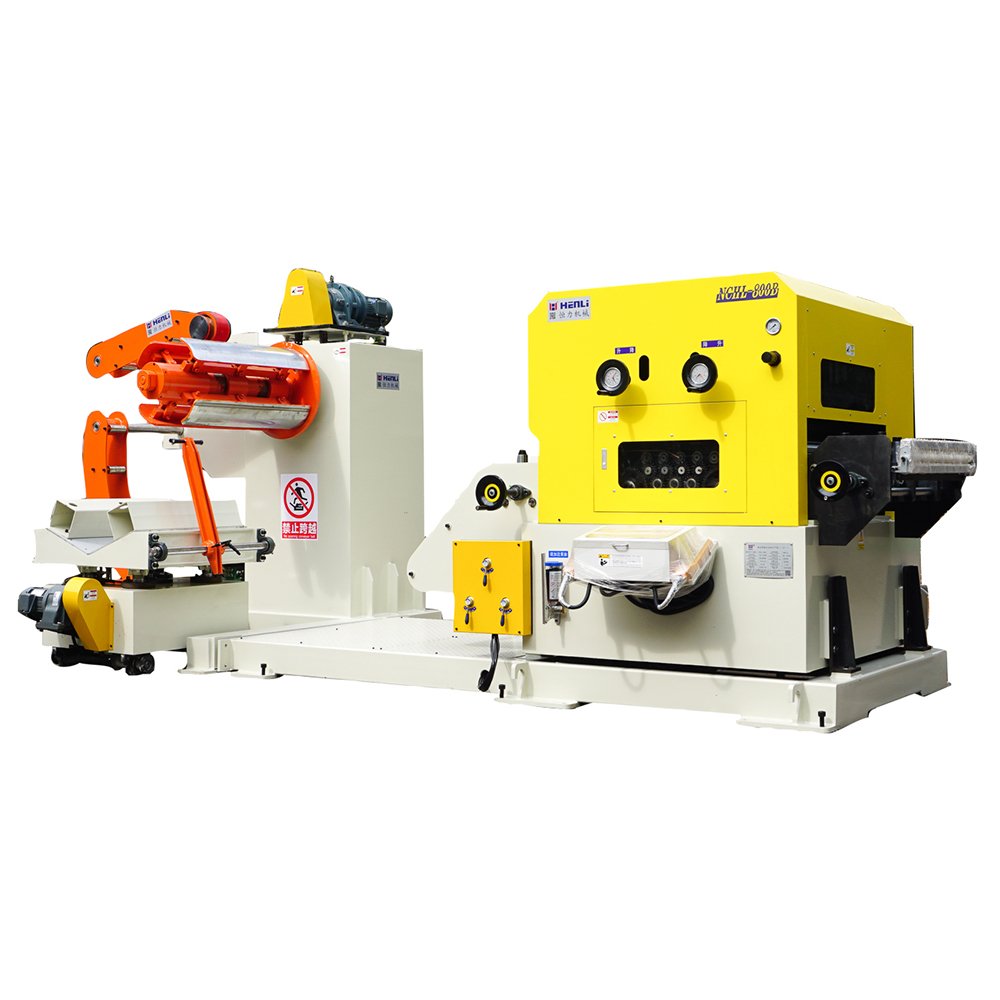

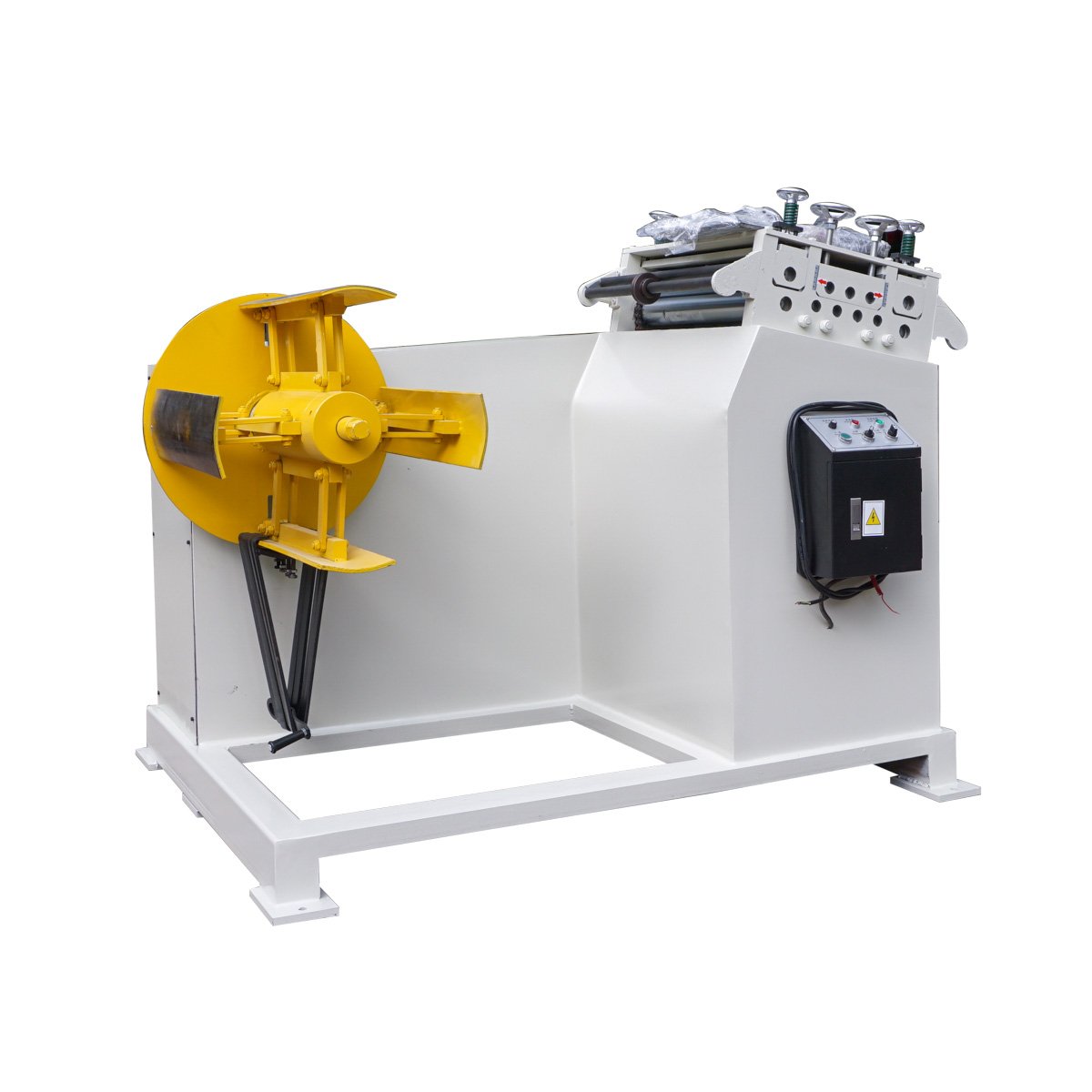

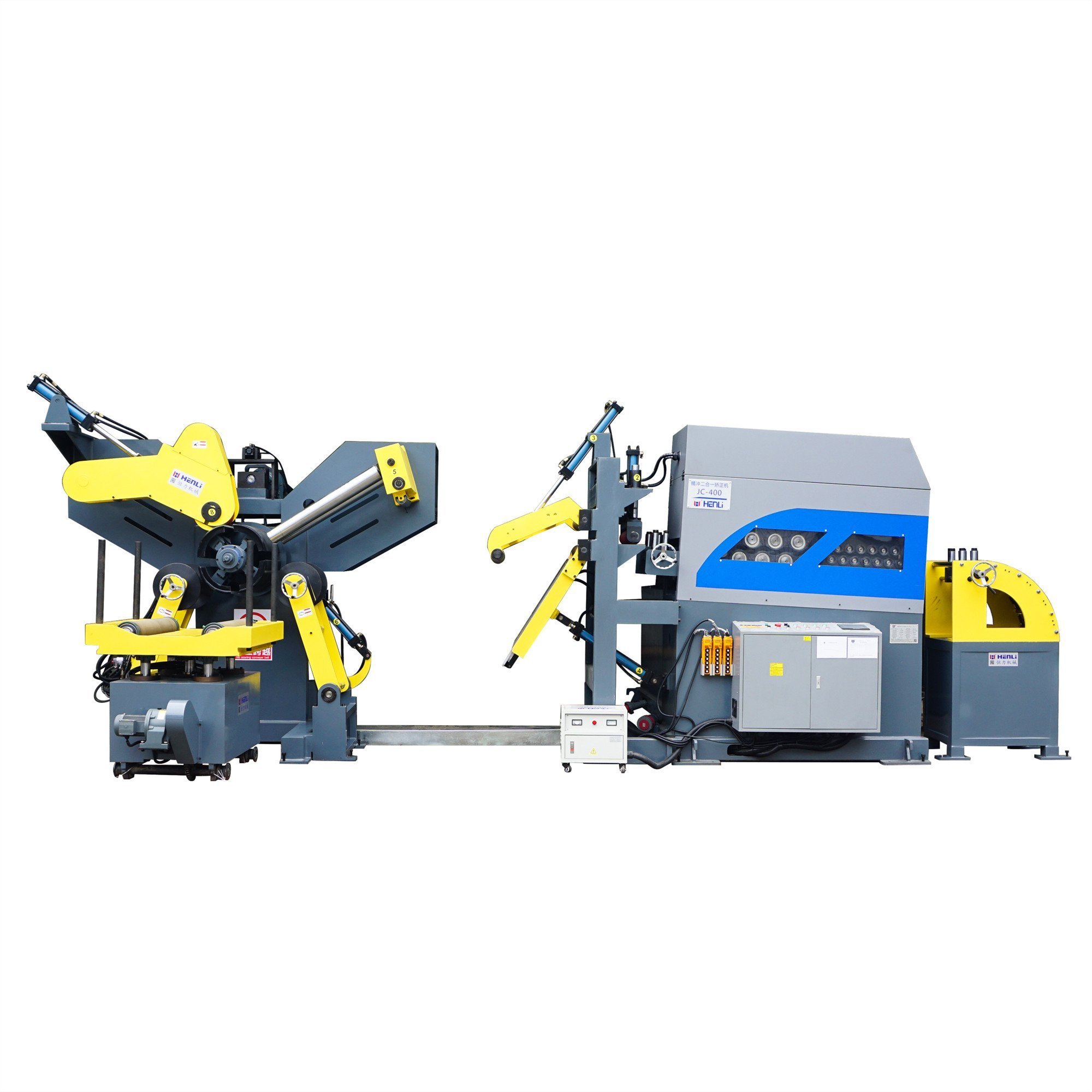

Vista general
6vistas

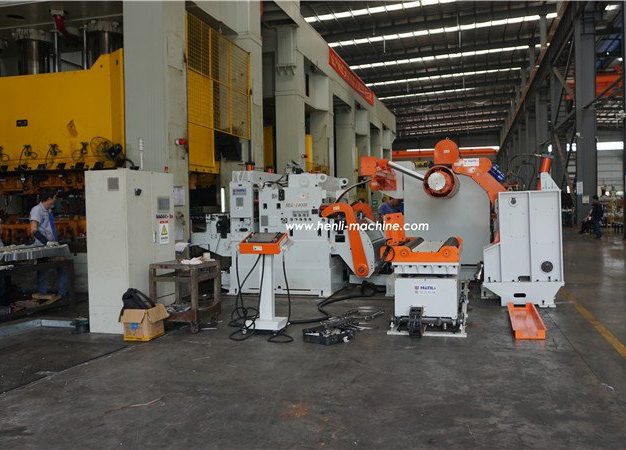

Detalle técnico del producto
1vista
Opciones disponibles
5vistas
Galería y detalles
2vistas
Aplicaciones
1vista
Parámetros originales completos
Tablas técnicas de la ficha HENLI
Se mantienen todos los valores publicados. La selección final debe comprobar la combinación real de material, espesor, ancho, resistencia y bobina.
3 en 1 NCHL-GD · Tabla técnica original 1
| Modelo | NCHL- 400GC | NCHL- 1300GC | NCHL- 600GD | NCHL- 800GD | NCHL- 1300GD | NCHL- 1600GD |
|---|---|---|---|---|---|---|
| Ancho del material (mm) | 50-400 | 50-500 | 50-600 | 50-800 | 50-1000 | 50-1300 |
| Espesor del material (mm) | 0.8-6.0 | |||||
| Peso máximo de bobina (kg) | 5000 | 6000 | 8000 | |||
| Diámetro interior de bobina (mm) | 450-530 | 480-530 | ||||
| Diámetro exterior de bobina (mm) | 1500 | |||||
| Velocidad máxima (m/min) | 16 | |||||
| Precisión de alimentación | +/- 0.1/100mm | |||||
| Rodillos de trabajo | Up 3/ Down 4 | |||||
| Altura de alimentación | Accoring to customers’ Requirements | |||||
| Alimentación eléctrica | 3-Phrase 380V | |||||
| Alimentación eléctrica | 5 (Kg/cm2) | |||||
| Expansión del mandril | Hydraulic Expansion | |||||
| Servomotor (kW) | 4.4 | 5.5 | 7.5 | 11 | ||
| Motor del desbobinador (kW) | 3 | 4 | ||||
| Dimensiones de la máquina (m) | 5×2.5 ×2.1 | 5×2.6 ×2.1 | 5×2.7 ×2.1 | 5×2.9 ×2.1 | 5×3.1 ×2.1 | 5×3.4 ×2.1 |
| Peso de la máquina (kg) | 5290 | 5350 | 5600 | 6500 | 9000 | 9450 |

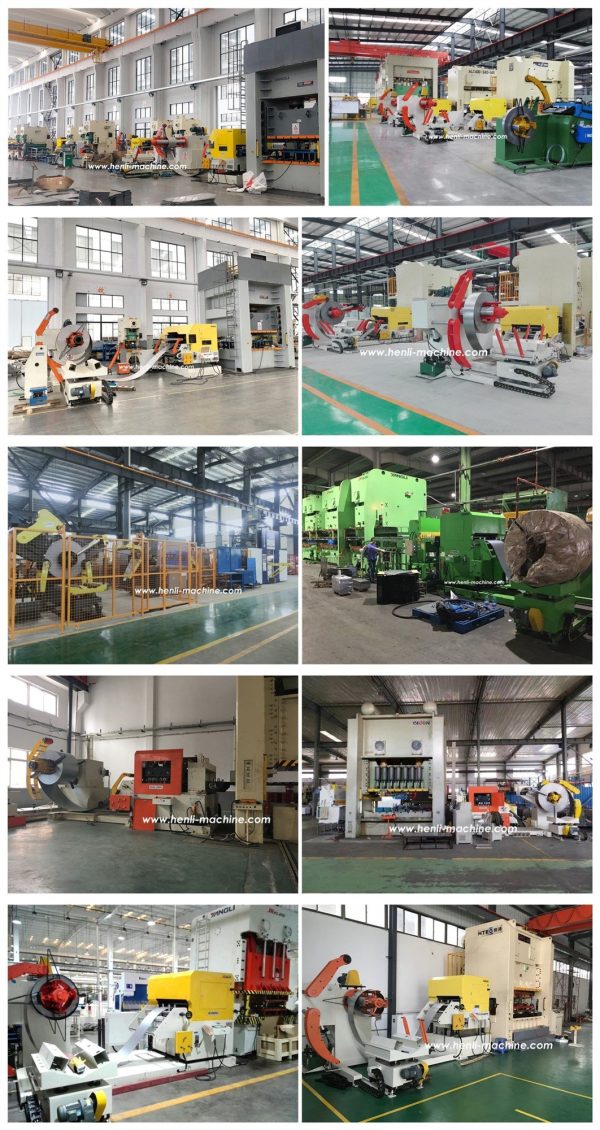

Aplicaciones
Procesos donde suele encajar
- Refuerzos y soportes automotrices
- Componentes de seguridad
- Piezas estructurales de acero resistente
- Estampado de lámina gruesa
También puede buscarlo como
NCHL-GD, alimentador para acero alta resistencia 6 mm, 3 en 1 AHSS, línea compacta bobina alta resistencia
Precio por configuración
Precio y cotización de este equipo
HENLI no publica un precio fijo para 3 en 1 NCHL-GD porque la configuración cambia según material, bobina, prensa, troquel, opciones, voltaje, embalaje y país de destino. Para comparar ofertas, primero hay que comparar la misma configuración técnica.
Rango de máquina
El ancho, espesor, peso de bobina, velocidad, paso y tipo de material pueden cambiar estructura, motor, control y accesorios.
Opciones necesarias

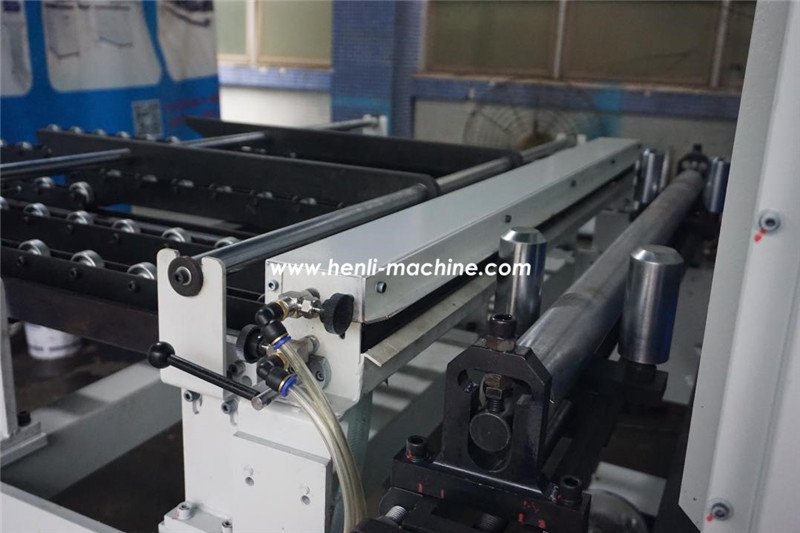

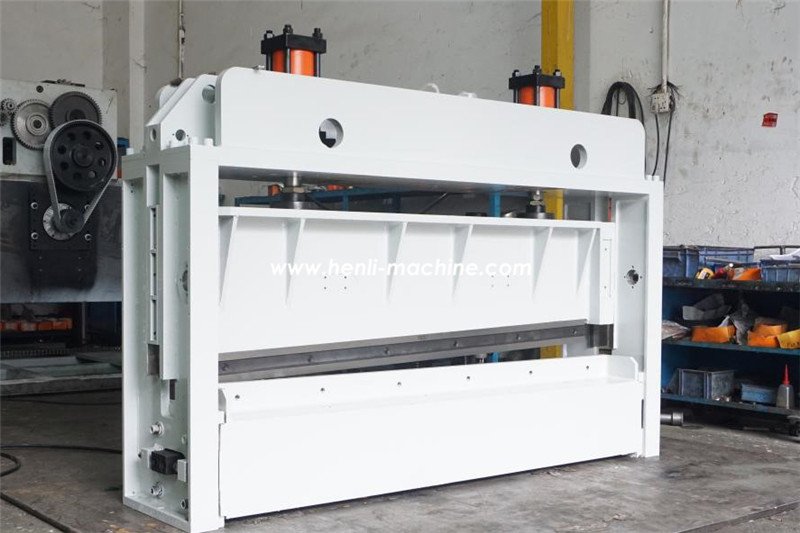

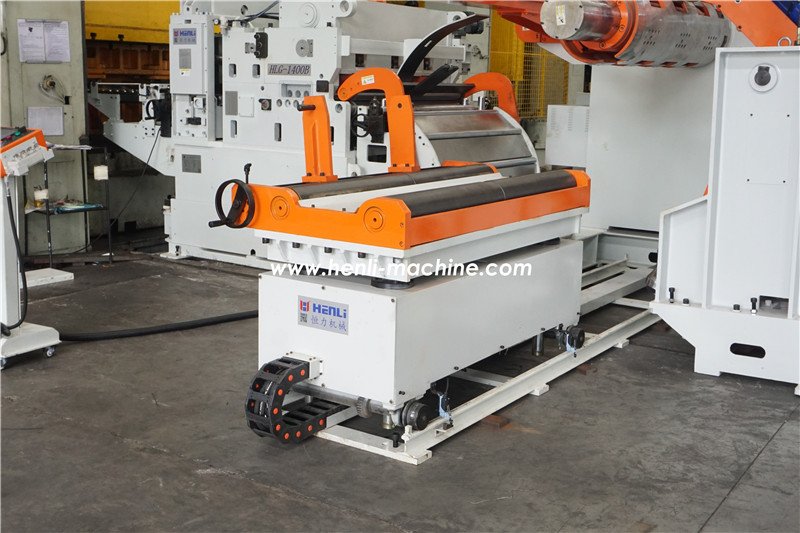

Carro de bobina, brazo presor, cabezal abrible, lubricación, cizalla, cortador de chatarra, sensores o protección superficial se agregan solo cuando el proceso lo necesita.
Integración de línea

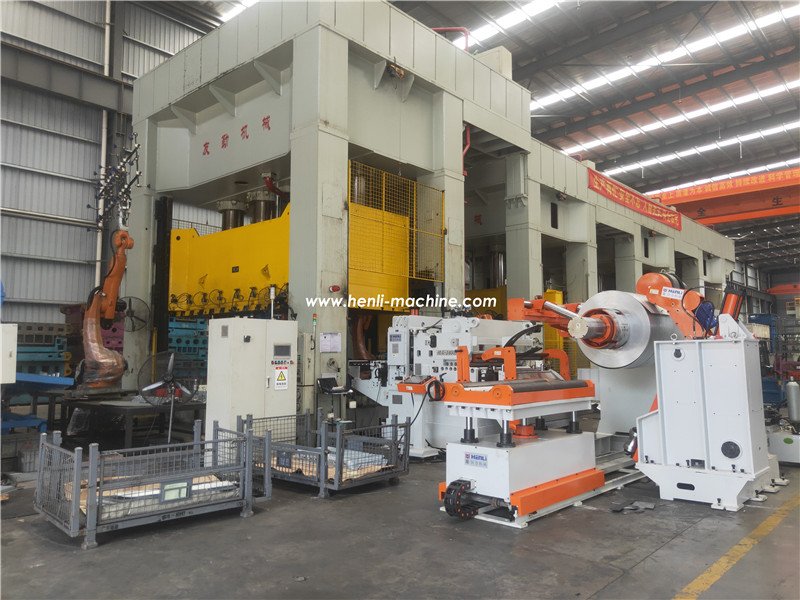

La altura de alimentación, señal de prensa, espacio de instalación, dirección de entrada, espacio de mantenimiento y equipo anterior o posterior influyen en la propuesta.
Oferta comparable
Envíe por WhatsApp material, espesor, ancho, bobina, prensa, paso, SPM, fotos de pieza y espacio. Con esos datos se cotiza una configuración concreta.
FAQ
Preguntas frecuentes
¿Qué datos necesita HENLI para seleccionar un NCHL-GD?
Envíe material, espesor, ancho, peso e ID/OD de bobina o carrete, velocidad, proceso anterior y posterior, voltaje, espacio disponible y fotos o planos de la aplicación.
¿Las capacidades publicadas aplican a cualquier material?
No. El ancho y espesor admisibles cambian con la resistencia, dureza, forma, superficie y condición de entrada. La selección final se confirma con los datos reales.
¿Se puede integrar con una máquina existente?
Sí, después de revisar altura, dirección de trabajo, señales, velocidad, control de lazo o tensión, protecciones y espacio de instalación.
¿Por qué no hay un precio único?
Porque el modelo, capacidad, controles, accesorios, tensión eléctrica, embalaje y destino cambian el alcance. HENLI cotiza tras validar la configuración técnica.
