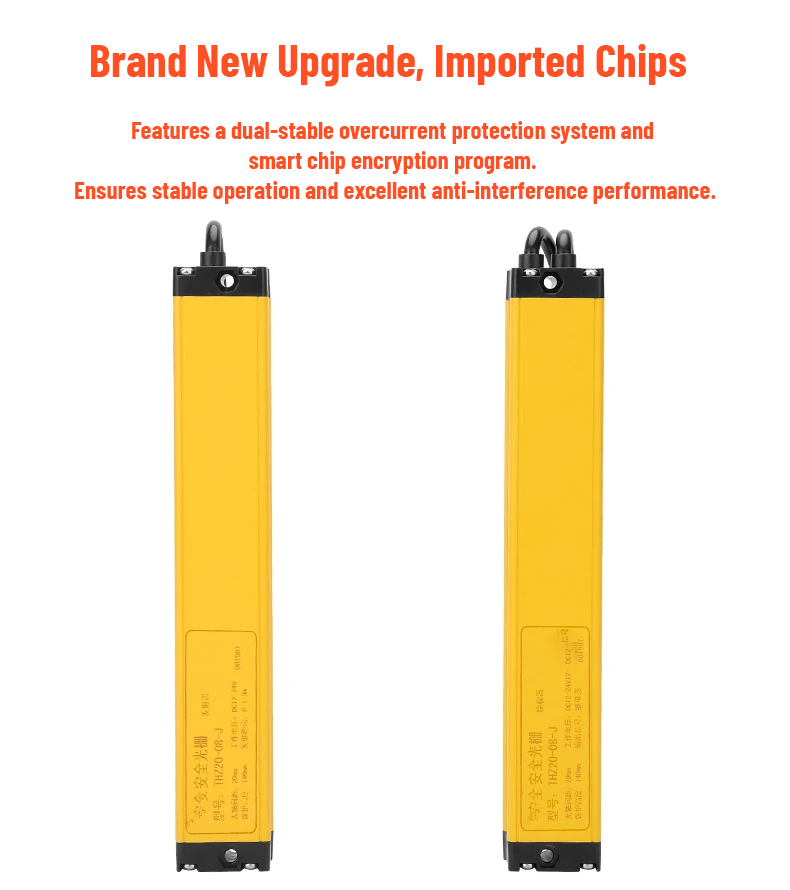

Electrónica con protección contra sobrecorriente y diseño orientado a reducir interferencias.
Detección fotoeléctrica para el acceso de trabajo
Cortina de luz de seguridad para prensas de estampado
Pareja de emisor y receptor para detectar la interrupción del campo de haces frente a una prensa. La serie QPZ se selecciona por paso entre haces, altura protegida, distancia de detección y tipo de salida.
- Altura protegida
- 60–600 mm
- Paso entre haces
- 20 o 40 mm
- Distancia estándar
- 0,3–3 m
- Respuesta
- <15 ms
01 · Selección por campo de detección
Primero defina qué acceso debe cubrirse

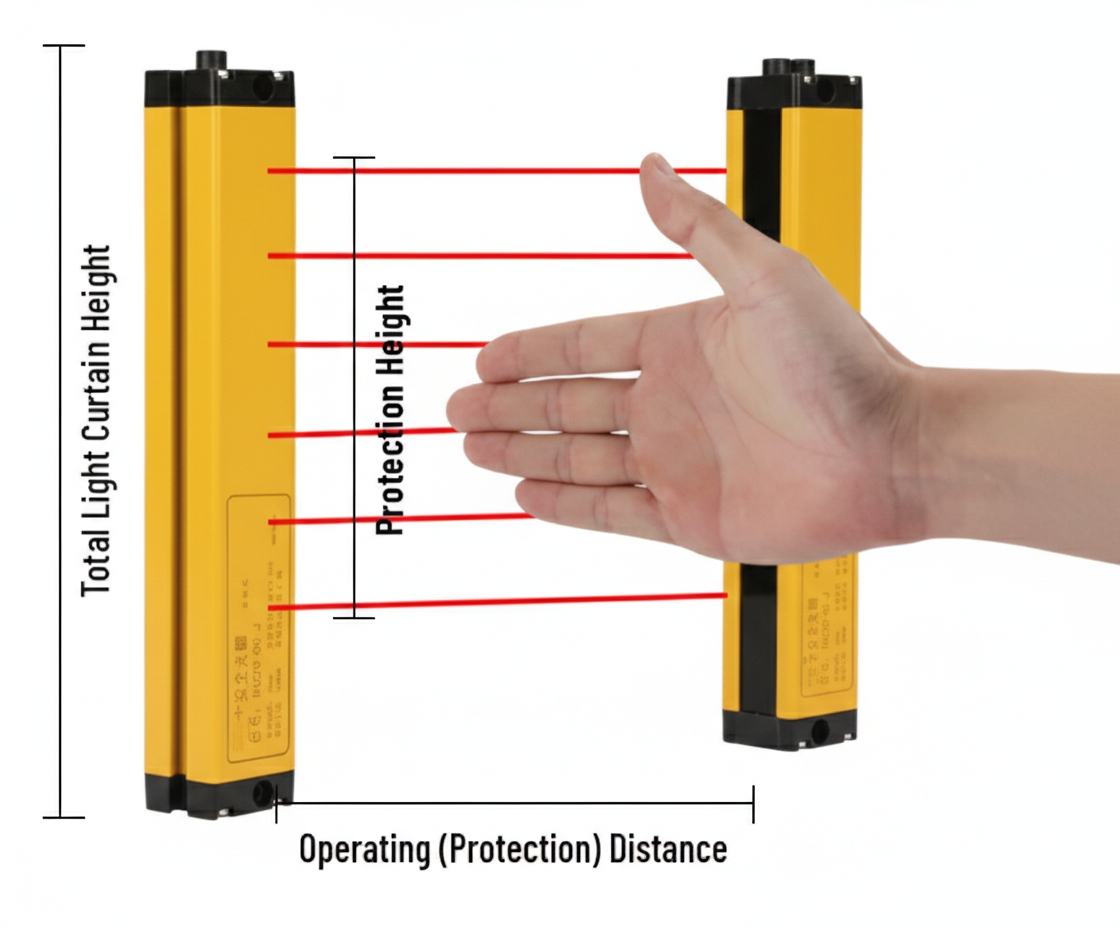

La altura de protección no es la altura total del perfil. Se calcula con el paso entre haces y la cantidad de haces: H = (N − 1) × D. El perfil completo agrega espacio para carcasa y montaje.
H Altura protegida
Zona efectiva cubierta por los haces.
D Paso entre haces
Distancia de 20 o 40 mm entre haces en las series tabuladas.
N Cantidad de haces
Configuraciones de 4, 6, 8, 10, 12 o 16 haces.
02 · Disposición en la máquina

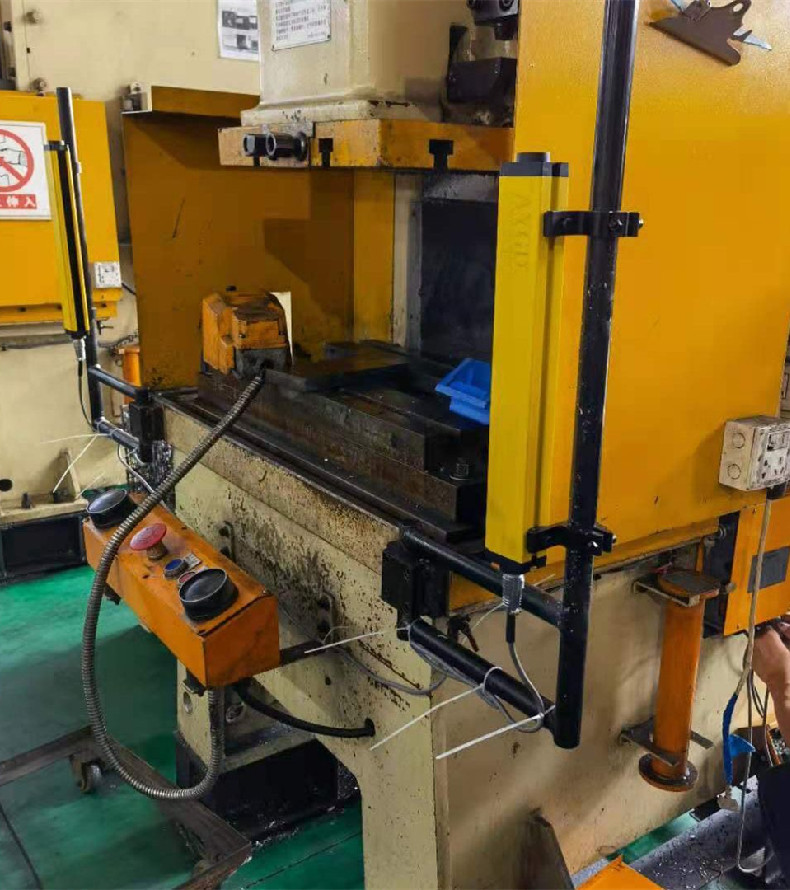

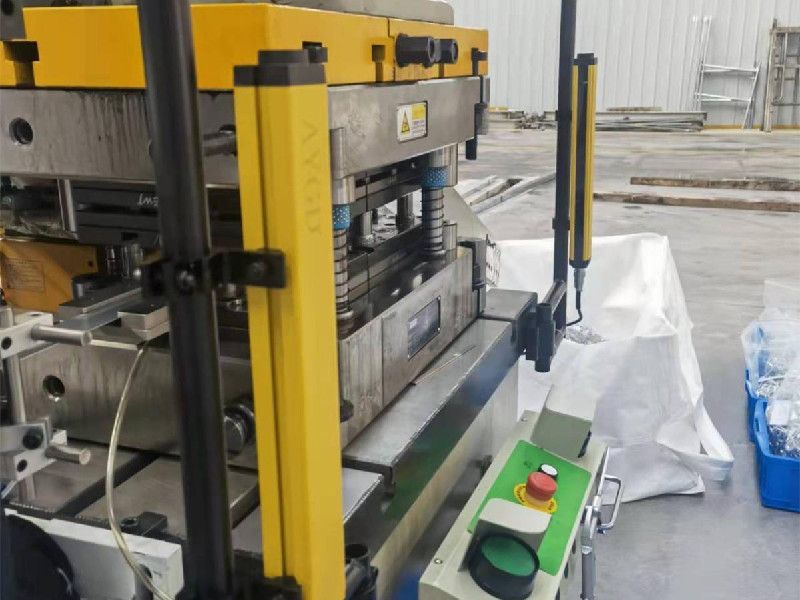

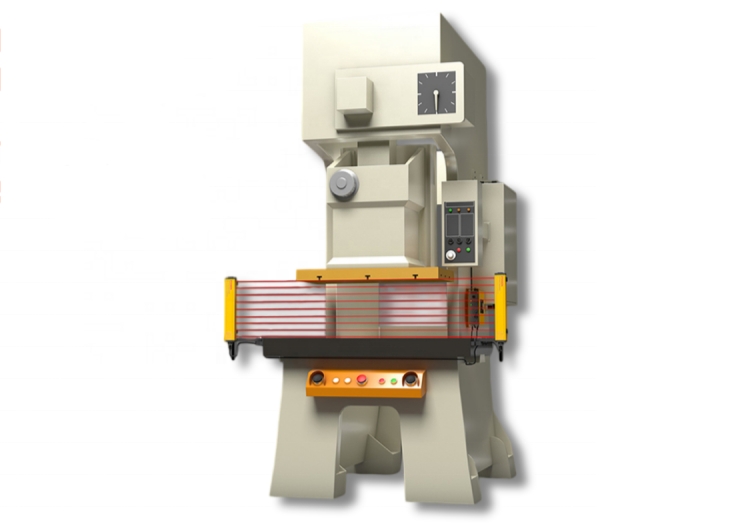

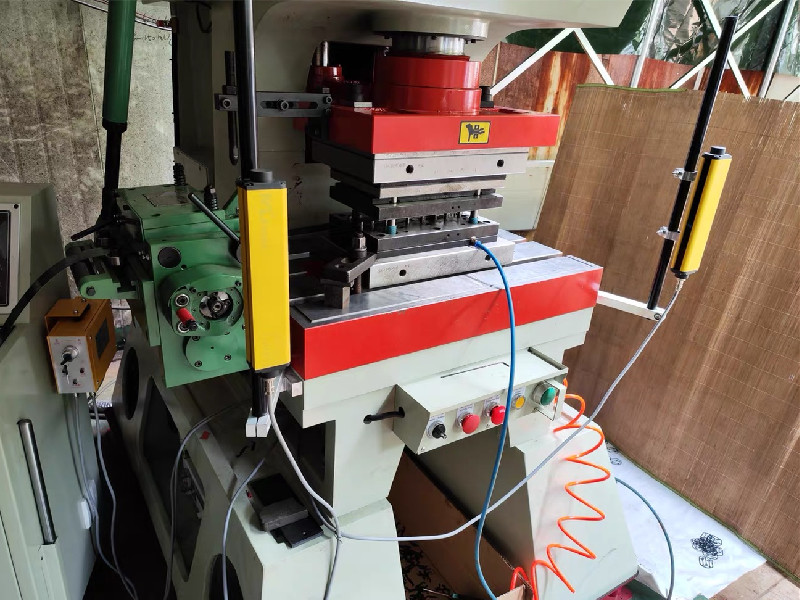

Tres referencias de montaje alrededor de la prensa
El ancho del acceso, los puntos rígidos de fijación y el recorrido del operador definen la estructura de soporte.
03 · Construcción y electrónica
Cuatro aspectos del conjunto QPZ
Carcasa, electrónica, diagnóstico y consumo reunidos para revisar el entorno de trabajo y el mantenimiento.
02
Carcasa

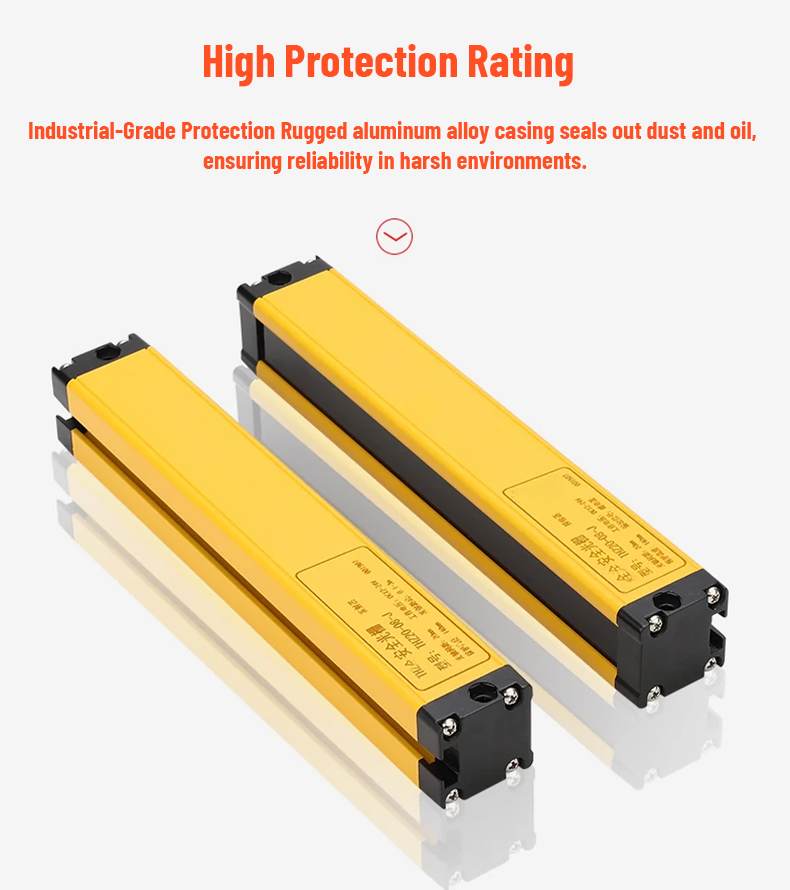

Carcasa de aluminio IP66 para entornos con polvo, aceite y humedad industrial.
03
Diagnóstico

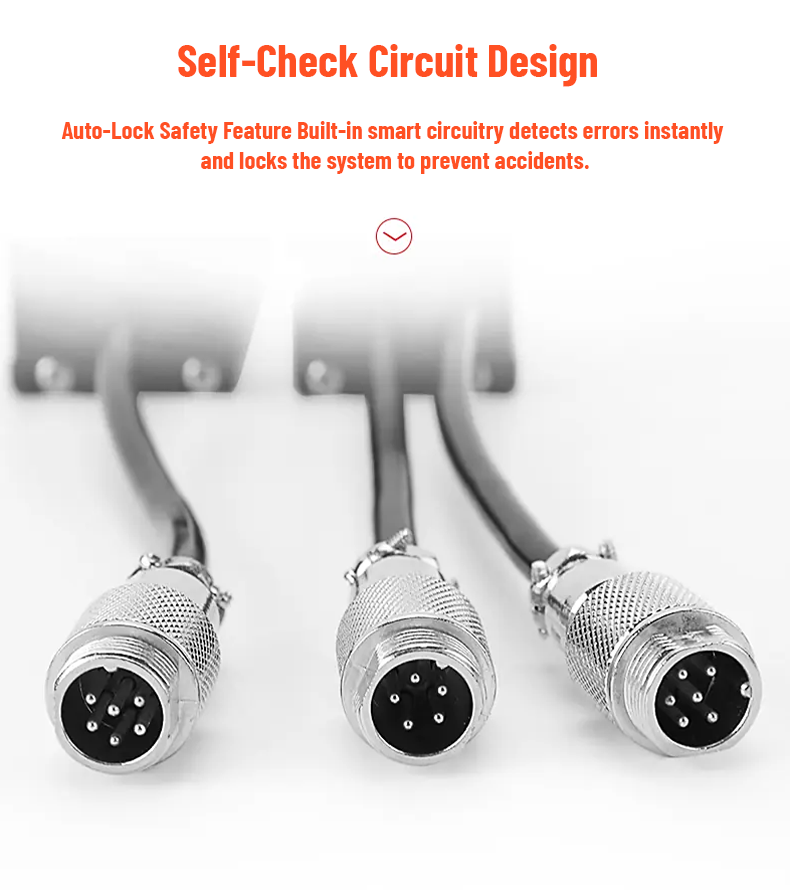

Circuito de autocomprobación, bloqueo automático ante error y conectores industriales.
04
Consumo

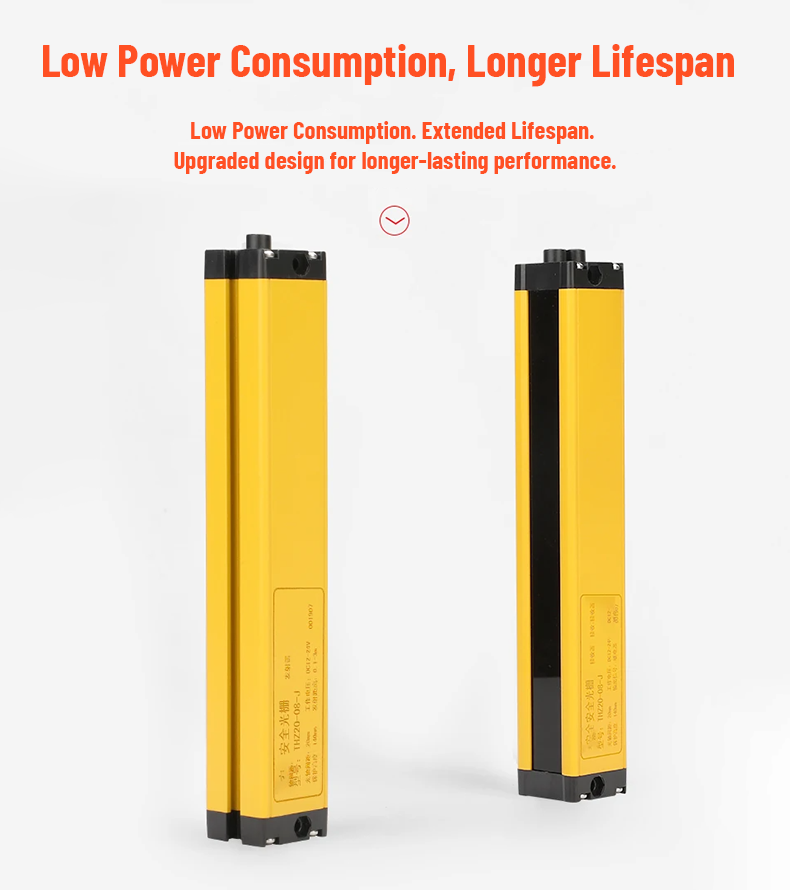

Consumo eléctrico inferior a 5 W y diseño electrónico de larga duración.
04 · Paso de haz y modelos

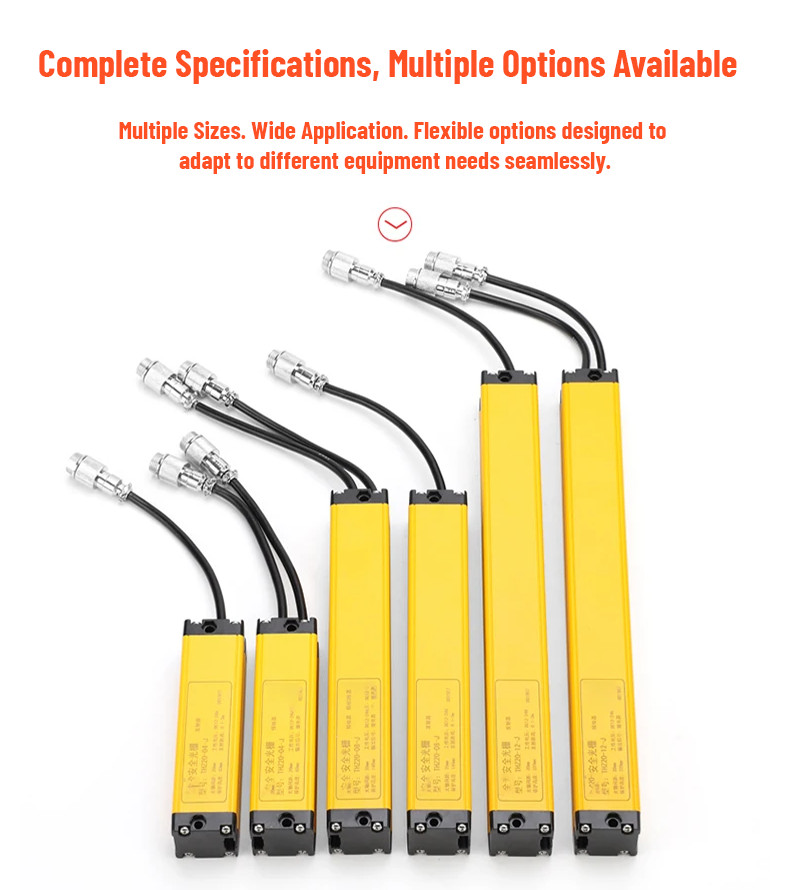

Compare las series QPZ-20 y QPZ-40

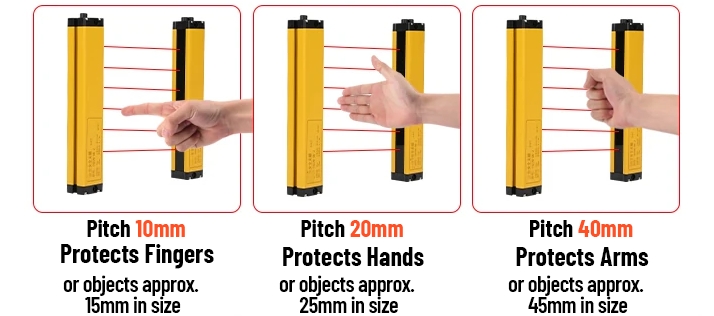

La referencia de 10 mm se usa cuando se requiere detectar objetos más pequeños. Las tablas de modelos publicadas para esta familia detallan las series de 20 y 40 mm.
Paso de 20 mm
Detección aproximada publicada: 25 mm
| Modelo | Haces | Altura protegida | Altura total |
|---|---|---|---|
| QPZ-20-04J | 4 | 60 mm | 134 mm |
| QPZ-20-06J | 6 | 100 mm | 170 mm |
| QPZ-20-08J | 8 | 140 mm | 214 mm |
| QPZ-20-10J | 10 | 180 mm | 252 mm |
| QPZ-20-12J | 12 | 220 mm | 278 mm |
| QPZ-20-16J | 16 | 300 mm | 360 mm |
Paso de 40 mm
Detección aproximada publicada: 45 mm
| Modelo | Haces | Altura protegida | Altura total |
|---|---|---|---|
| QPZ-40-04J | 4 | 120 mm | 195 mm |
| QPZ-40-06J | 6 | 200 mm | 275 mm |
| QPZ-40-08J | 8 | 280 mm | 355 mm |
| QPZ-40-10J | 10 | 360 mm | 440 mm |
| QPZ-40-12J | 12 | 440 mm | 520 mm |
| QPZ-40-16J | 16 | 600 mm | 685 mm |
05 · Especificaciones generales
Datos eléctricos y ambientales para la preselección
Revise primero el rango físico y la alimentación. Después confirme la versión de salida compatible con la entrada del controlador de la prensa.
- H
- H = (N − 1) × D
- L
- L = H + 40 mm
- K
- K = L − 10 mm
- Perfil
- 30 × 31 mm
06 · Suministro y fijación
Qué recibe y cómo puede fijarse
Confirme los accesorios según la estructura de su prensa y el espacio de alineación disponible.

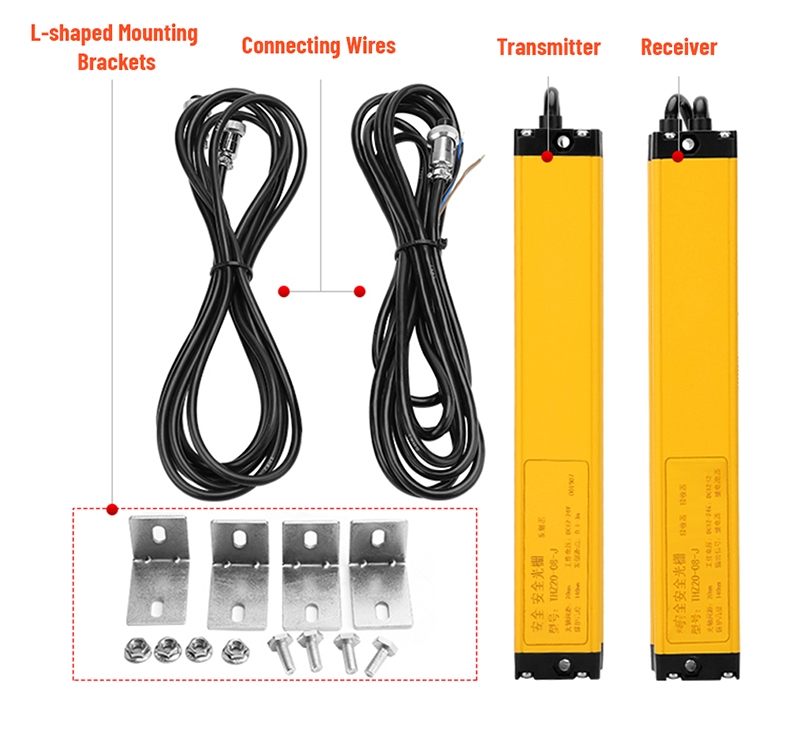

Conjunto de suministro mostrado: emisor, receptor, dos cables y escuadras con tornillería.

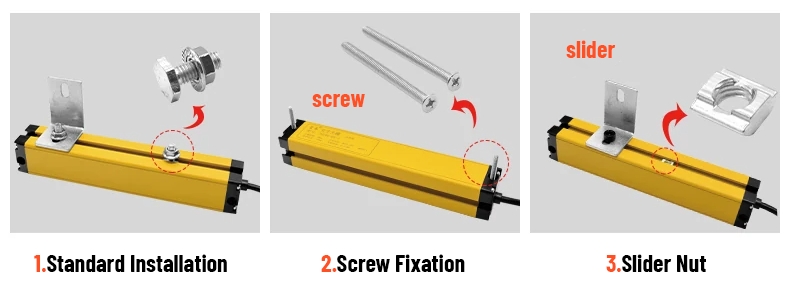

Tres formas de fijación: escuadras en L, tornillo lateral directo o tuerca deslizante en perfil.
Herramientas previstas para el montaje
- Taladro y brocas
- Machuelos M6 y M8
- Llaves Allen de 6 y 8 mm
- Llave ajustable
- Pelacables
- Multímetro
07 · Salidas y cableado
Seleccione la interfaz antes de fabricar el cableado
La versión de salida debe coincidir con la alimentación, el controlador y el circuito definido para la prensa.

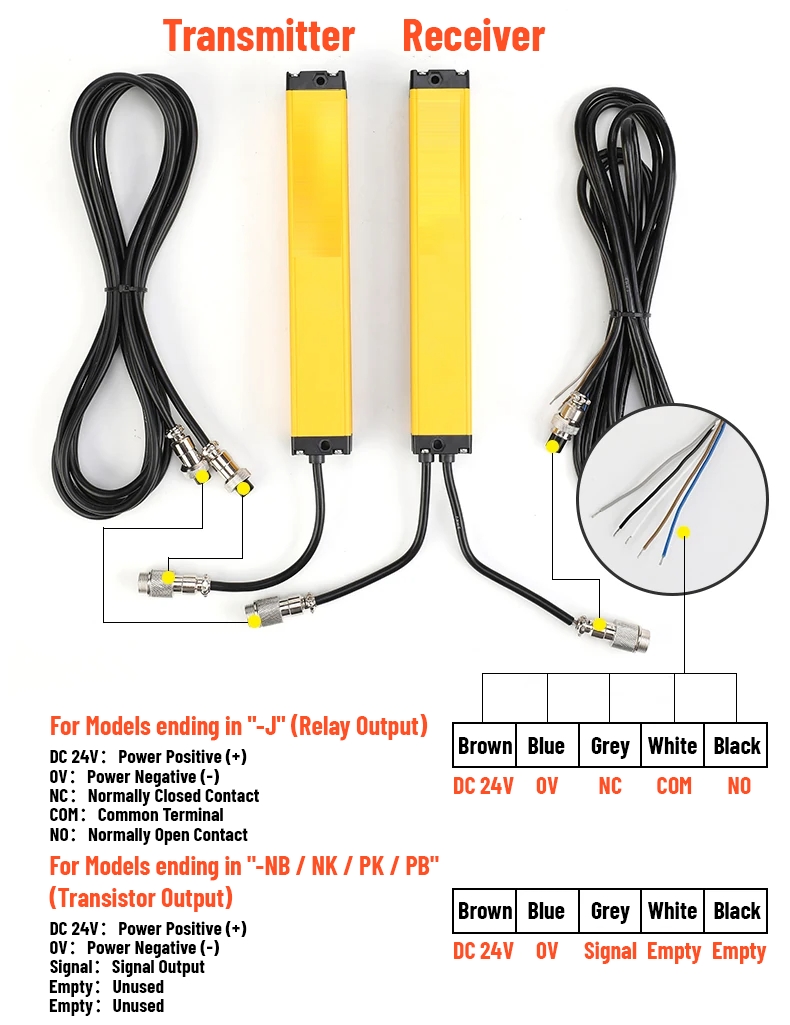

Contactos COM, NO y NC
- Marrón
- +24 V DC
- Azul
- 0 V
- Gris
- NC
- Blanco
- COM
- Negro
- NO
NPN o PNP, NO o NC
- Marrón
- +24 V DC
- Azul
- 0 V
- Gris
- Señal
- Blanco / negro
- Sin uso

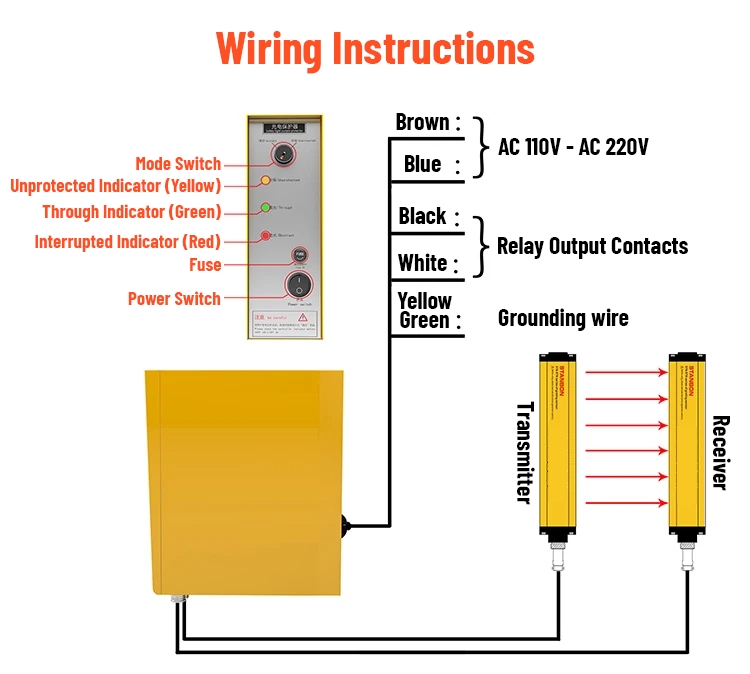

Referencia de conexión del controlador externo a alimentación, tierra y salida de relé.
- Marrón / azul: alimentación AC 110–220 V
- Negro / blanco: salida de relé
- Amarillo-verde: puesta a tierra
08 · Secuencia mecánica
Montaje de referencia en seis pasos
La secuencia muestra la preparación de soportes, fijación, alineación y ubicación del controlador.
- 01–02

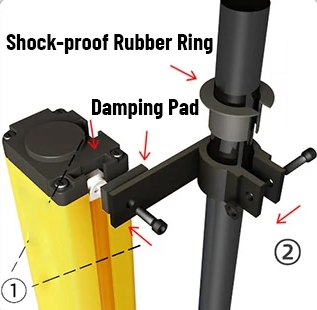

1–2. Prepare la base amortiguada y fije el tubo vertical del soporte.
- 03

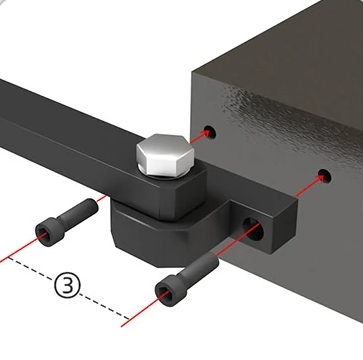

3. Perfore y rosque el costado de la prensa para fijar el brazo de soporte.
- 04–05

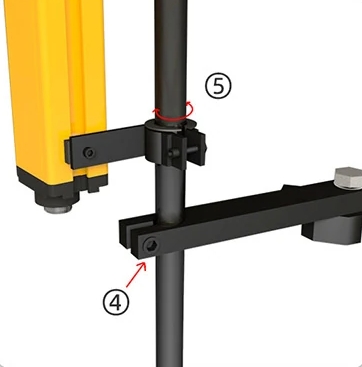

4–5. Inserte los soportes verticales, monte ambos perfiles y alinee emisor y receptor.
- 06

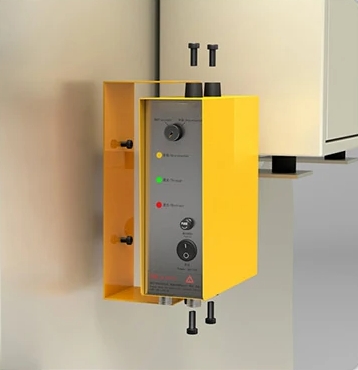

6. Instale el controlador externo cerca del gabinete eléctrico y complete la conexión.
Comprobaciones antes de poner la prensa en servicio
Alineación: confirme que emisor y receptor mantienen señal estable en toda la abertura.
Interrupción: pruebe el campo en distintas alturas y verifique la respuesta del circuito conectado.
Parada: mida y documente la parada real de la máquina con la configuración instalada.
Acceso: revise que no exista una ruta alternativa alrededor, por encima o por debajo del campo.
09 · Preguntas de selección
Lo que conviene confirmar antes de pedir
Estas respuestas cubren las decisiones que cambian el modelo, la salida o los accesorios.
¿Qué paso entre haces debo elegir?
La página de origen ofrece 10, 20 y 40 mm como referencias de selección, con detección aproximada de 15, 25 y 45 mm. Las tablas estándar publicadas para esta serie cubren 20 y 40 mm. Confirme la zona de acceso, el tamaño que debe detectarse y la altura protegida antes de elegir.
¿Cuál es la diferencia entre salida de relé y transistor?
La versión de relé entrega contactos COM, NO y NC. Las versiones transistor se seleccionan como NPN o PNP y NO o NC según la entrada del controlador. La interfaz final debe coincidir con el diagrama eléctrico y la lógica de paro de la máquina.
¿Puede trabajar en ambientes con aceite y polvo?
La carcasa publicada es IP66 y está diseñada para resistir polvo, aceite y humedad industrial. La instalación debe mantener conectores, cables y sellos en condiciones compatibles con el entorno real.
¿Se pueden solicitar alturas de protección especiales?
Sí. La serie publicada cubre alturas estándar de 60 a 600 mm y la fuente indica que pueden consultarse alturas personalizadas. Envíe la abertura útil, el paso de haz preferido y las restricciones de montaje.
¿Qué incluye el conjunto estándar?
El conjunto mostrado incluye un emisor, un receptor, dos cables de conexión y escuadras en L con tuercas y tornillos. Confirme si su proyecto requiere controlador externo, soporte de tubo u otros accesorios.
¿Cuál es la garantía indicada para esta cortina de luz?
La información publicada indica una garantía de 3 años. Las condiciones comerciales y el alcance de suministro se confirman en la cotización.
Cotización técnica
Envíe la abertura y la interfaz de su prensa
Con esos datos podemos preseleccionar paso de haz, altura protegida, cantidad de haces, distancia y versión de salida sin hacerle completar un formulario largo.
Datos que necesitamos
- Prensa: tipo, modelo y voltaje disponible.
- Acceso: ancho, altura y fotos de la zona.
- Campo: altura que debe cubrirse y distancia entre perfiles.
- Interfaz: relé, NPN o PNP; NO o NC.
- Control: diagrama del circuito de paro y tiempo de parada medido.
- Montaje: puntos de fijación y accesorios preferidos.
