Cruce ancho × espesor
El rango 0,3–3,2 mm no sustituye la verificación de capacidad al ancho real. Envíe el mínimo y máximo de ambos valores.
Serie NCHL-B · desbobinar + enderezar + alimentar

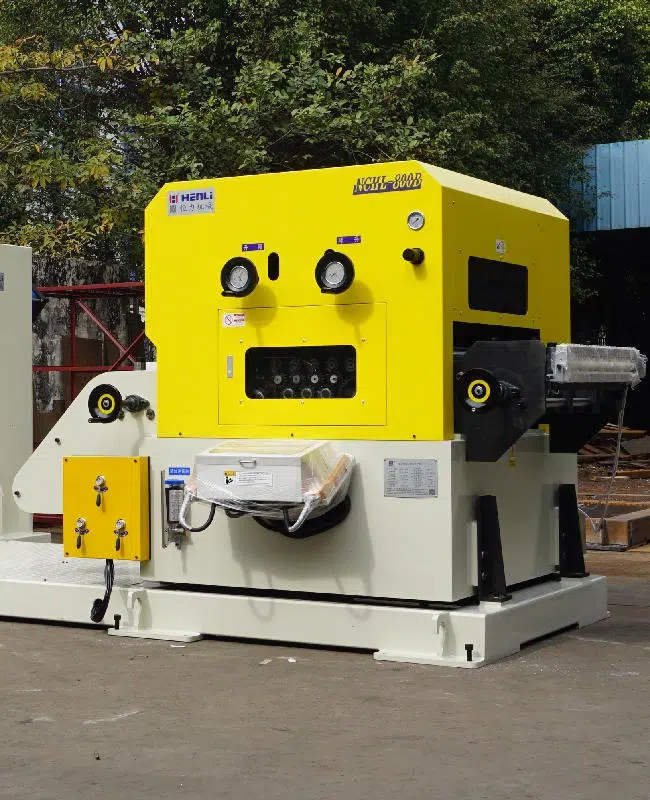

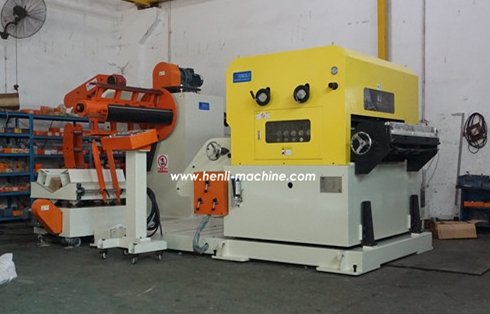

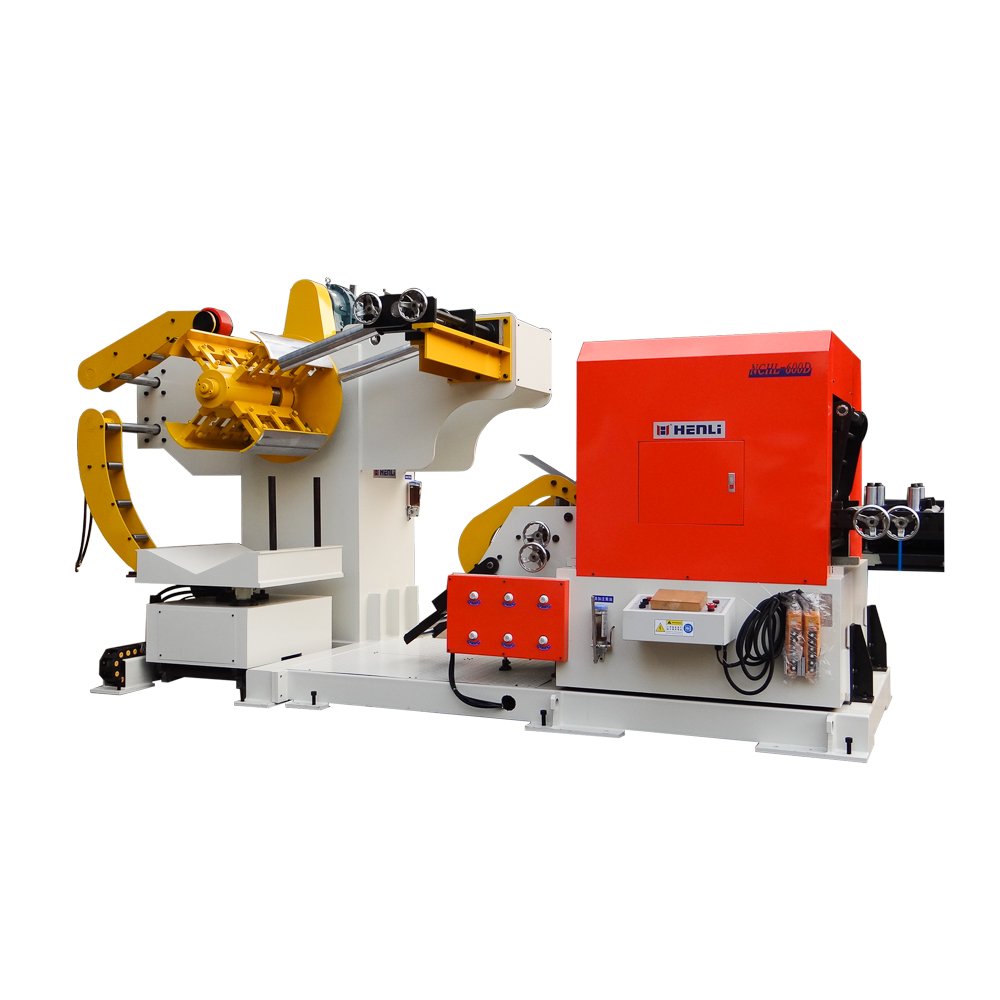

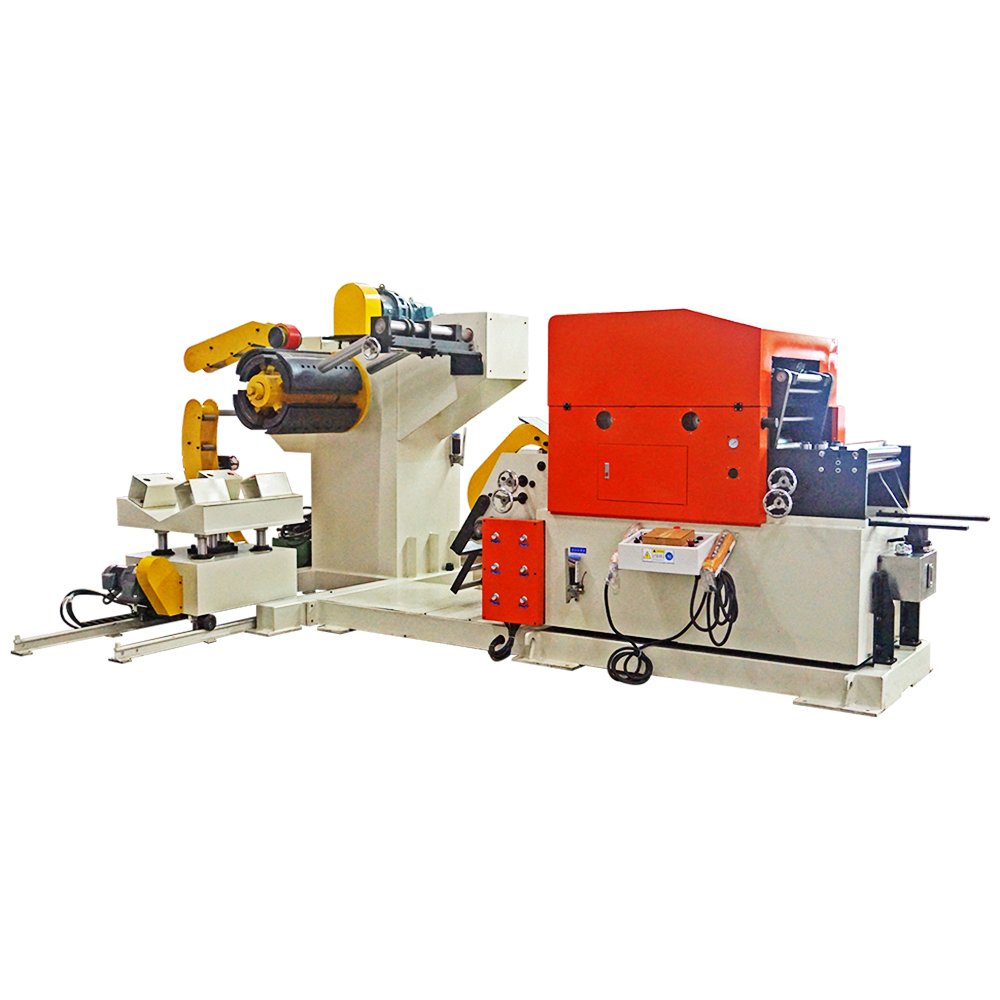

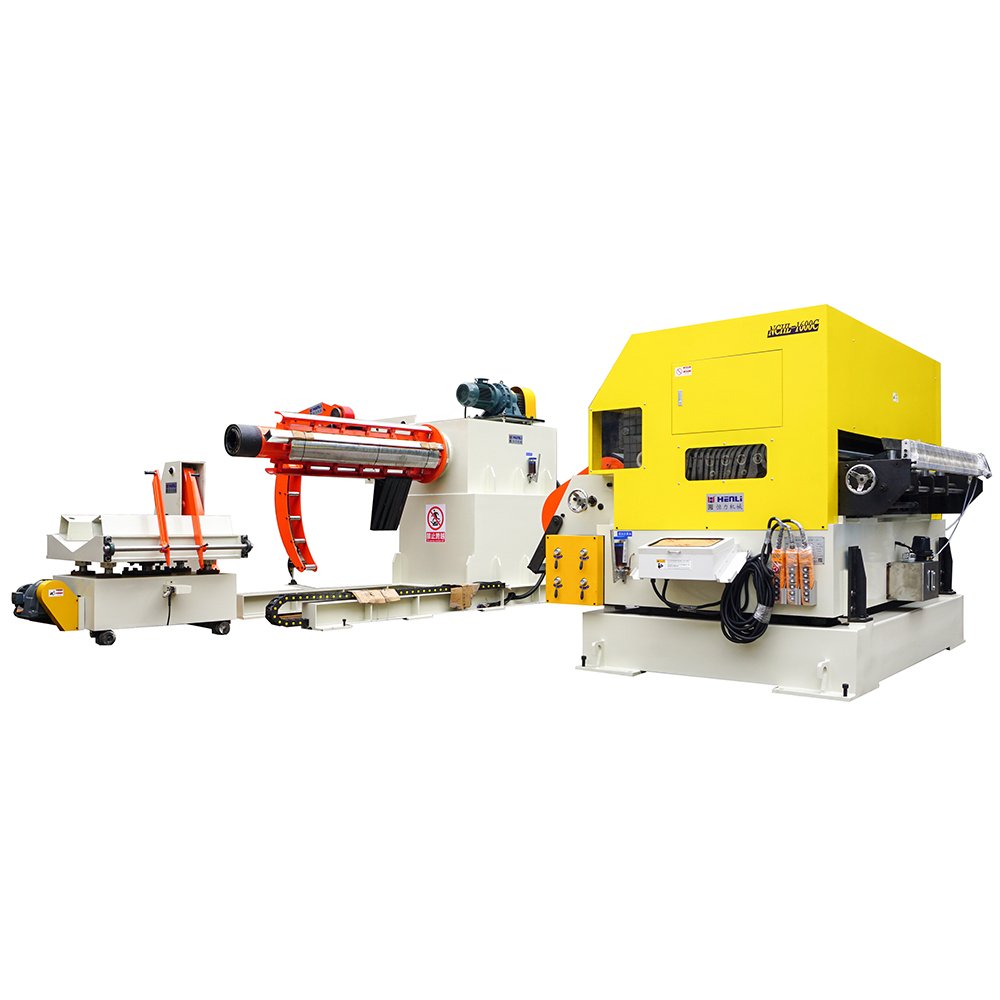

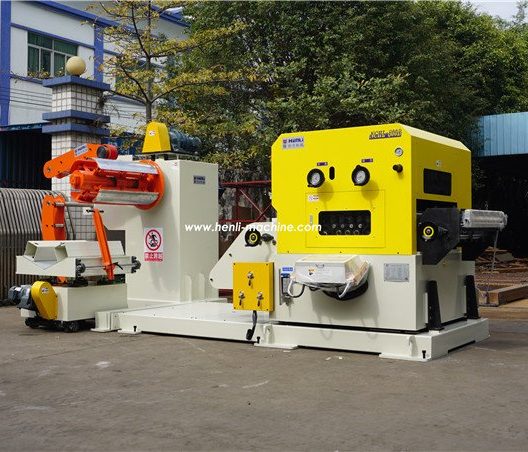

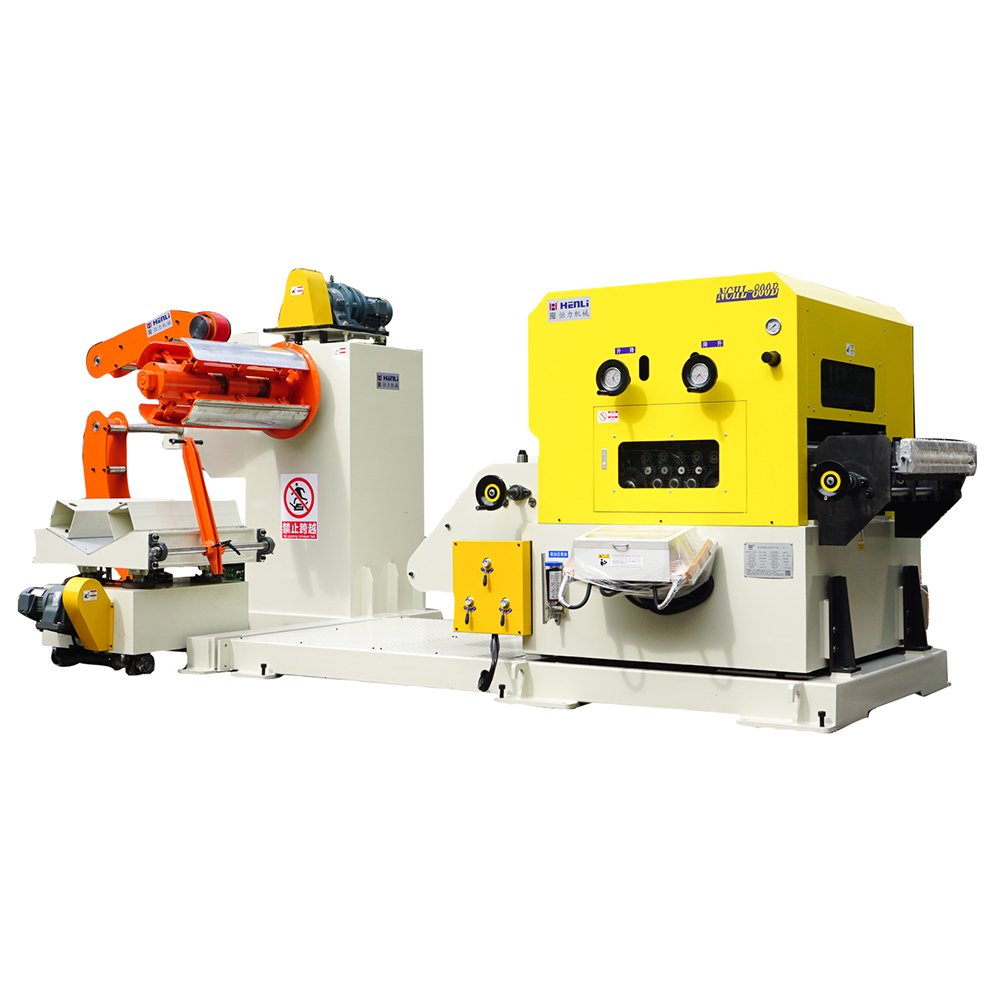

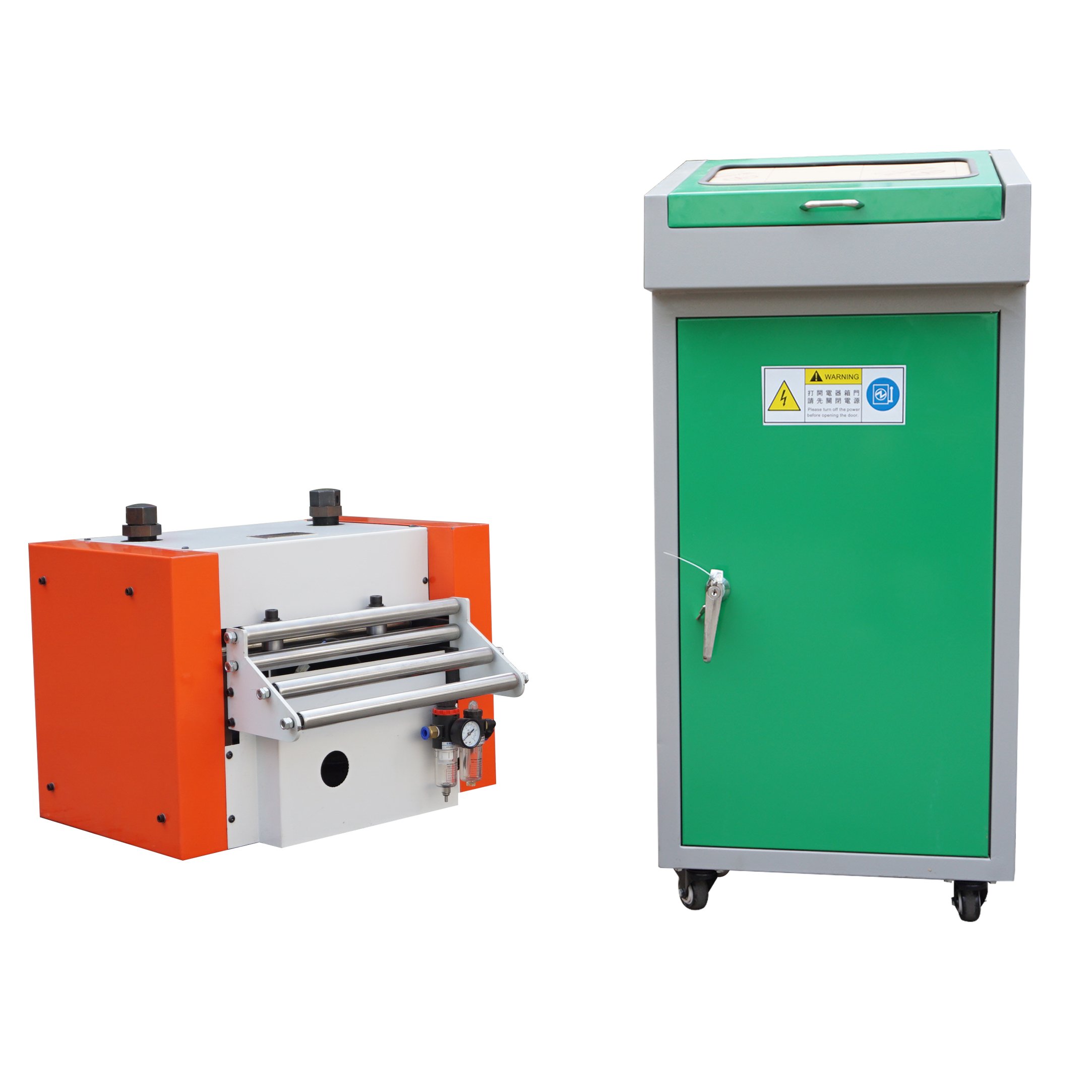

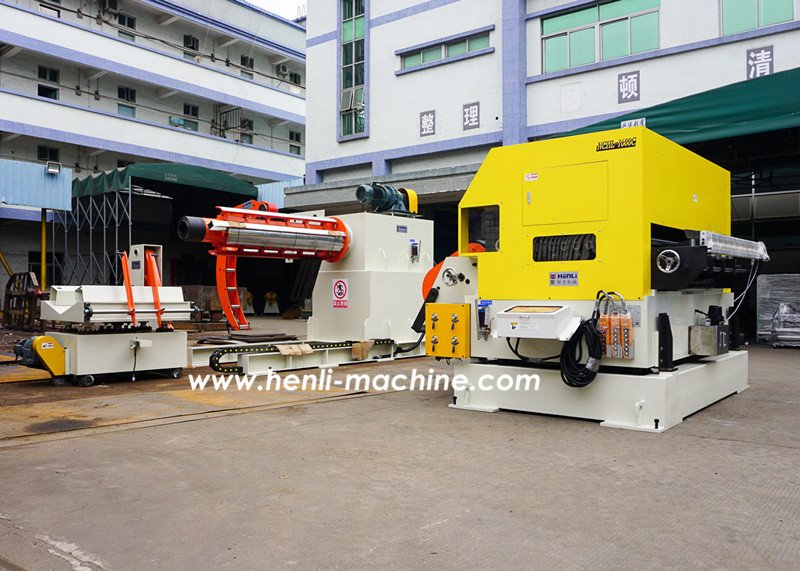

Alimentador 3 en 1 NCHL-B para lámina de 0,3 a 3,2 mm
Una línea compacta que reúne desbobinador, enderezadora y alimentador servo antes de la prensa. La selección se define cruzando ancho, material, resistencia y datos reales de bobina.
El rango de espesor no basta para elegir. La capacidad final se valida con el cruce ancho × espesor, el material y la bobina real.
- Espesor nominal
- 0,3–3,2 mm
- Ancho por modelo
- 50–1.600 mm
- Velocidad máxima
- 16 m/min
- Precisión de avance
- ±0,1 mm / 100 mm
01 · Punto de partida
Seleccione por la aplicación completa, no solo por el ancho
NCHL-B trabaja con lámina laminada en frío o caliente, decapada, galvanizada, acero inoxidable, cobre y aluminio. La referencia publicada de resistencia es ≤245 N/mm²; un material fuera de esa condición necesita revisión técnica antes de fijar modelo.
Material y resistencia
La referencia de la serie es ≤245 N/mm². Informe grado, acabado y límite elástico cuando esté disponible.
Bobina y carga
Peso, diámetro interior, diámetro exterior y forma de carga determinan el modelo y las opciones de manejo.
02 · Recorrido de la tira
Tres funciones coordinadas antes del troquel
La integración reduce transferencias entre equipos, pero cada etapa sigue teniendo una función que debe dimensionarse con la bobina, la tira y la prensa.
- 01
Desbobinar
La expansión hidráulica sujeta la bobina; el control de lazo y el variador del desbobinador regulan la entrega de material.
- 02
Enderezar
Tres rodillos superiores y cuatro inferiores corrigen la curvatura antes de que la tira llegue al avance servo.
- 03
Alimentar
El alimentador servo entrega el paso hacia la prensa; la altura de línea se ajusta según el proyecto.
Incluido en la configuración publicada
Equipamiento estándar de la serie
- 01Control fotoeléctrico del lazo
- 02Soporte de salida para la catenaria
- 03Dispositivo de brazo presor
- 04Ajuste de altura mediante tornillo sinfín
- 05Volante de ajuste con indicador
- 06Freno del desbobinador
- 07Variador para el desbobinador
- 08Rodillos de avance y enderezado cromados
03 · Preselección técnica
Nueve modelos NCHL-B, del ancho real a la bobina
Use la tabla para reducir candidatos. Los valores separados por “/” se conservan tal como fueron publicados y requieren confirmar la condición aplicable en la cotización.
| Modelo | Ancho | Peso máx. bobina | ID bobina | Servo | Motor desbob. | Dimensiones | Peso máquina |
|---|---|---|---|---|---|---|---|
| NCHL-300B | 50–300 mm | 3.000 kg | 450–530 mm | 1,8 kW | 2,2 kW | 3,88×1,52×2,2 m | 2.870 kg |
| NCHL-400B | 50–400 mm | 3.000 kg | 450–530 mm | 1,8 kW | 2,2 kW | 3,88×1,62×2,2 m | 3.440 kg |
| NCHL-500B | 50–500 mm | 5.000 kg | 450–530 mm | 2,9 kW | 2,2 kW | 3,88×1,72×2,2 m | 4.130 kg |
| NCHL-600B | 50–600 mm | 5.000 kg | 450–530 mm | 2,9 kW | 2,2 kW | 3,88×1,82×2,2 m | 4.550 kg |

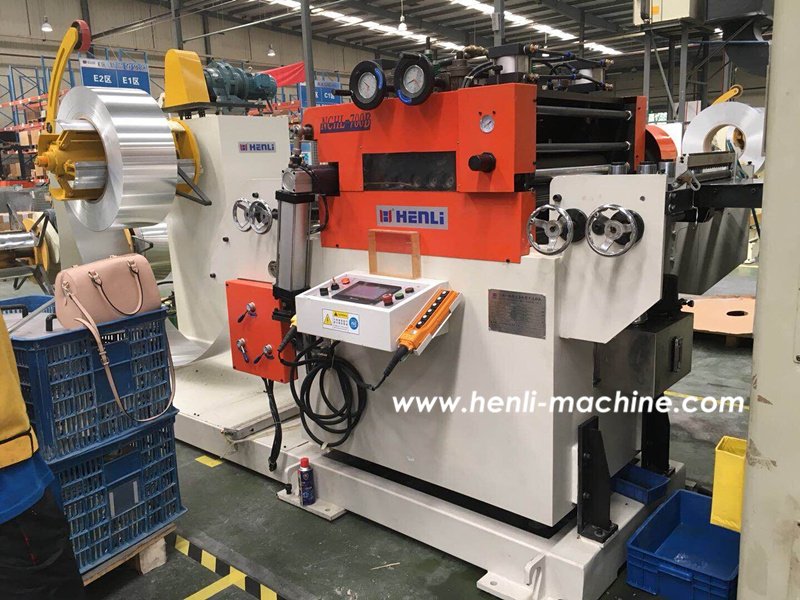

| NCHL-700B | 80–700 mm | 5.000 kg | 450–530 mm | 4,4 kW | 4 kW | 3,88×1,92×2,2 m | 5.000 kg |
| NCHL-800B | 80–800 mm | 5.000 kg | 450–530 mm | 4,4 kW | 4 kW | 3,88×2,02×2,2 m | 5.500 kg |
| NCHL-1000B | 80–1.000 mm | 6.000 / 8.000 kg | 480–530 mm | 4,4 kW | 4 kW | 3,88×2,22×2,2 m | 6.000 kg |
| NCHL-1300B | 100–1.300 mm | 8.000 / 10.000 kg | 480–530 mm | 5,5 kW | 4 kW | 3,88×2,52×2,2 m | 7.300 kg |
| NCHL-1600B | 100–1.600 mm | 8.000 / 10.000 kg | 480–530 mm | 7,5 kW | 4 kW | 3,88×2,82×2,2 m | 8.600 kg |
Diámetro exterior en tablaMáx. 1.500 mm
Rodillos de trabajo3 sup. / 4 inf.
ExpansiónHidráulica
Altura de alimentaciónSegún proyecto
Alimentación eléctrica380 V · 3 fases
Aire5 kgf/cm²
04 · Configuración opcional
Seis opciones, cada una ligada a una decisión de operación
No todas deben añadirse. El cambio de bobina, la limpieza, los extremos de tira, la lubricación y la estabilidad del mandril definen el alcance útil.
Acceso, limpieza y repetibilidad
Opciones para intervenir el cabezal y repetir ajustes de corrección cuando cambian los materiales o las órdenes de producción.

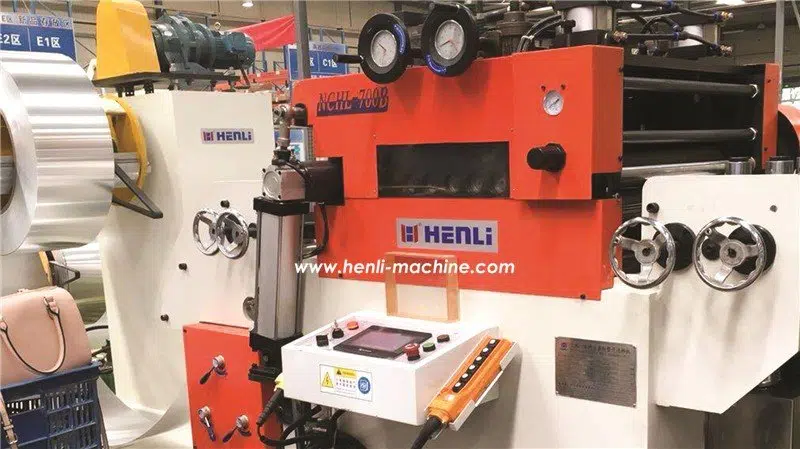

La sección superior se abre para limpiar aceite, residuos y óxido superficial de los rodillos de trabajo.

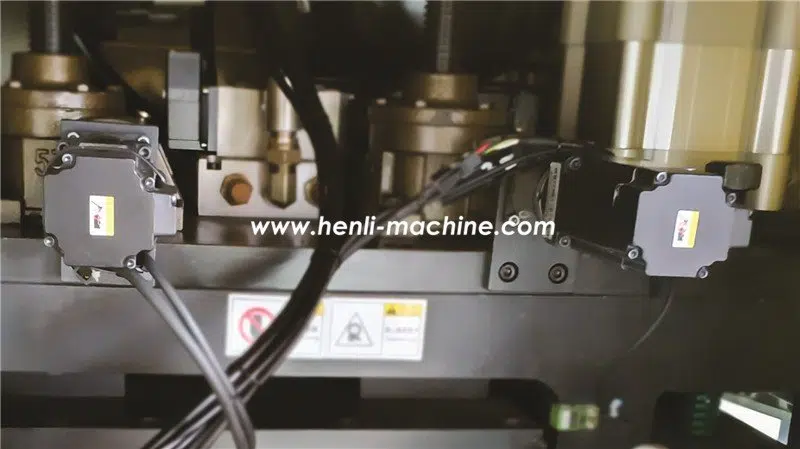

El ajuste puede accionarse con motorreductor o servomotor y memorizar hasta 99 grupos de parámetros.
Carga y estabilidad de bobina
Dos decisiones de manejo que dependen del peso, el ancho, la frecuencia de cambio y la forma segura de presentar la bobina al mandril.

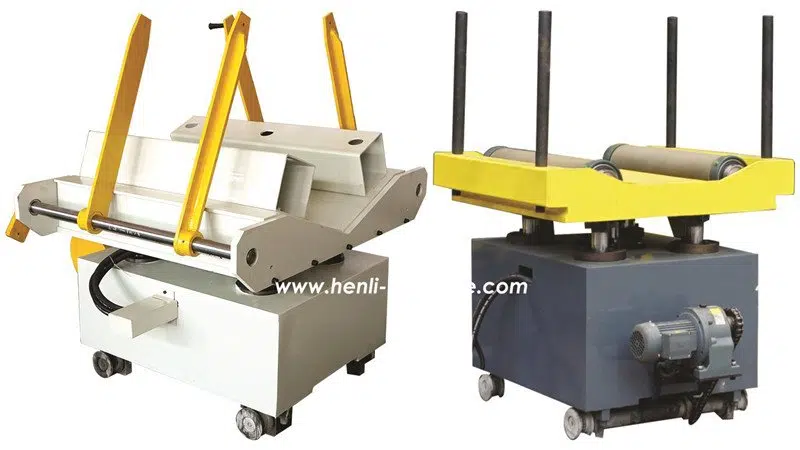

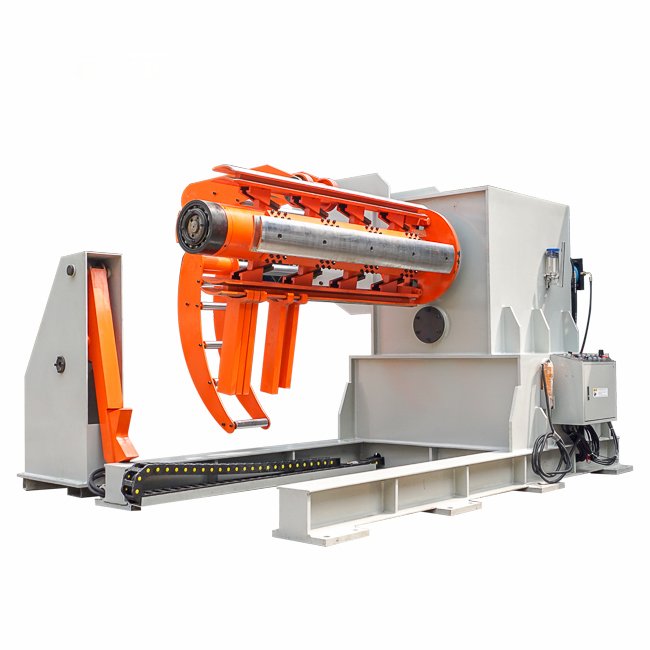

Transfiere la bobina hacia el mandril, ayuda a elevar la punta de la tira y puede incorporar una barrera contra vuelco para bobinas estrechas.

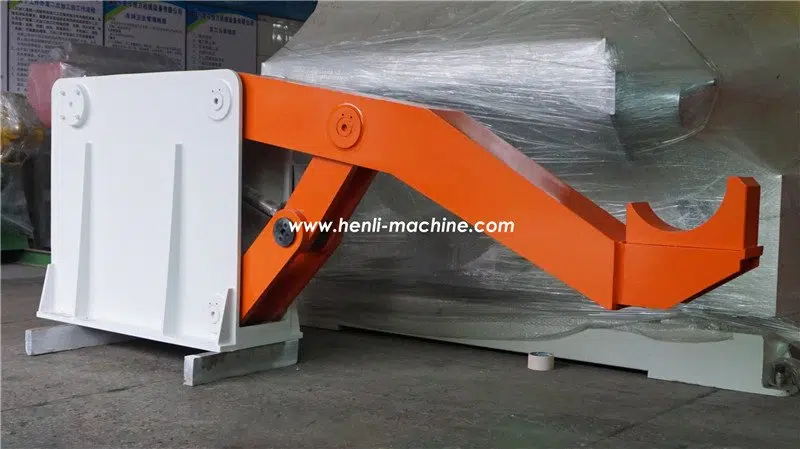

Un cilindro hidráulico sostiene el extremo del mandril después de la carga para mejorar la estabilidad del desbobinado.
Preparación antes del troquel
Módulos para retirar extremos deformados o aplicar aceite en ambas caras antes de que la tira entre a la prensa.

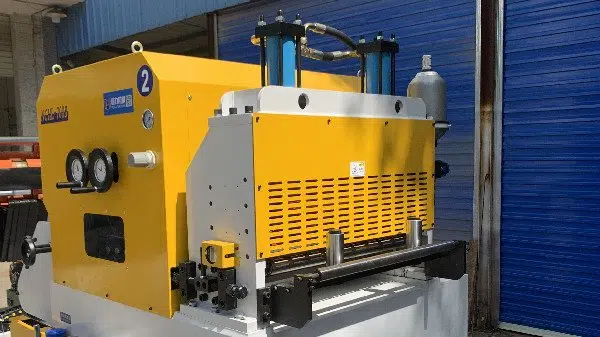

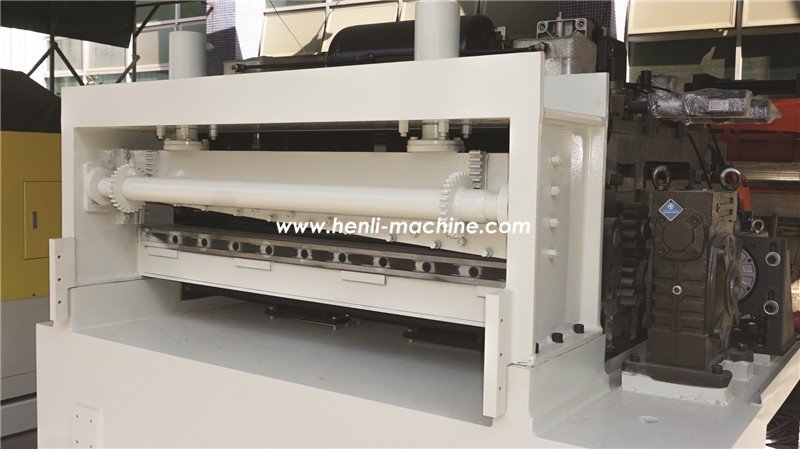

Corta extremos deformados que no pueden corregirse antes de la entrada al cabezal enderezador.

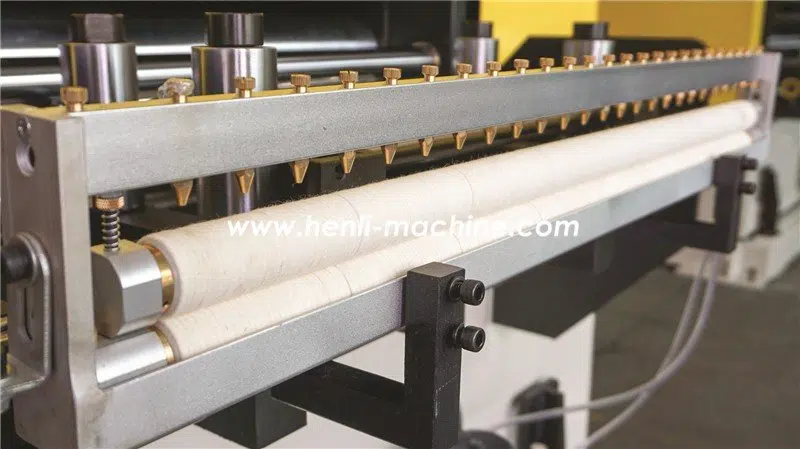

Aplica aceite en las superficies superior e inferior del material cuando el proceso de estampado lo requiere.

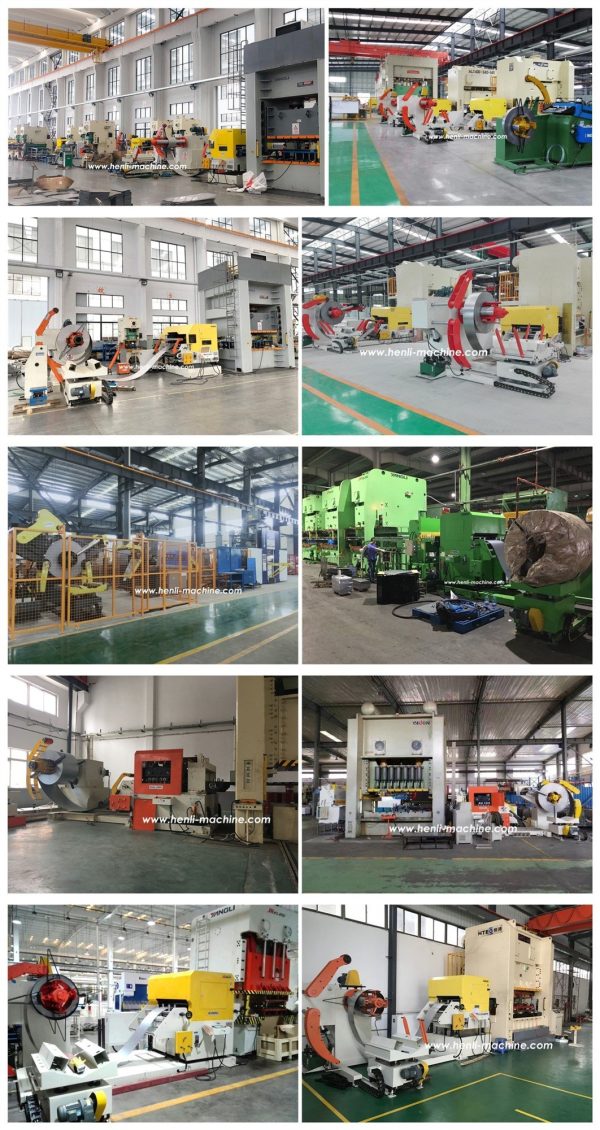

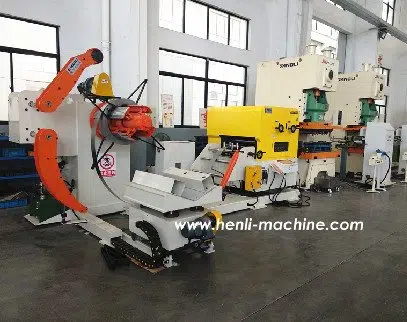

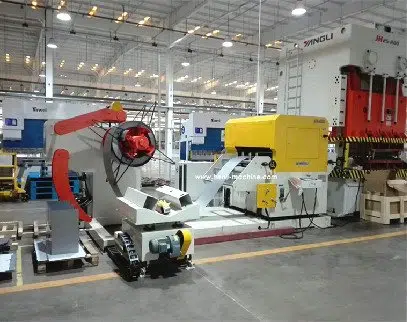

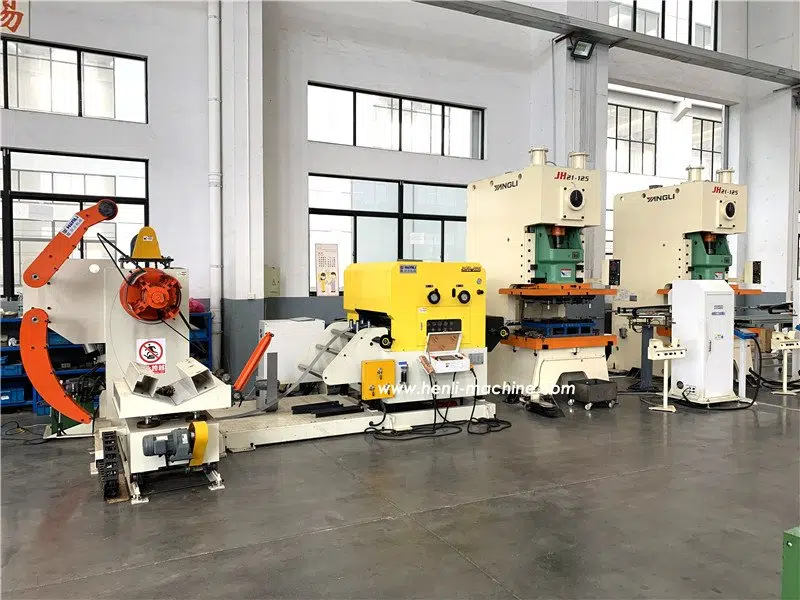

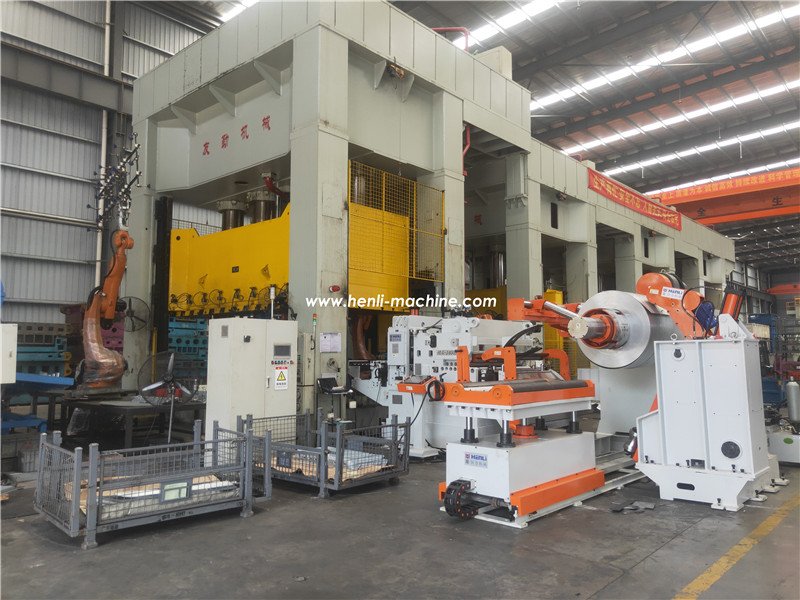

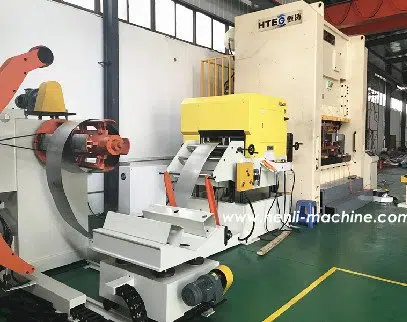

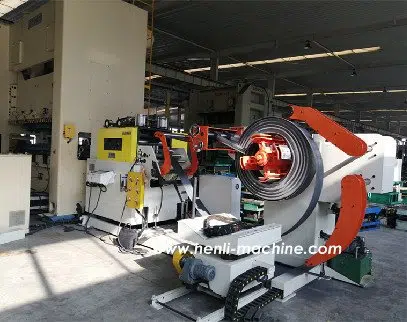

05 · Integración con prensa
La línea se define desde la bobina hasta el punto de alimentación
Además del modelo, la disposición debe resolver dirección de entrada, altura de línea, acceso para cargar la bobina, espacio de operación y relación física con la prensa y el troquel.
- Confirme el sentido de alimentación y la altura requerida.
- Reserve acceso para cambio de bobina, limpieza y mantenimiento.
- Indique paso, SPM y señal disponible en la prensa.
- Comparta plano o fotos de la instalación antes de fabricar.
Preguntas de selección
Lo que conviene aclarar antes de pedir precio
Estas respuestas delimitan la preselección. La configuración final depende de los datos reales de material, bobina y prensa.
¿Qué integra el NCHL-B?
Integra desbobinado, enderezado y alimentación servo en una sola línea antes de la prensa.
¿Se puede elegir solo por el rango de 0,3 a 3,2 mm?
No. El espesor debe cruzarse con ancho, material y resistencia. La capacidad final se confirma con los datos reales de la tira.
¿Cómo se preselecciona entre los nueve modelos?
Empiece por el ancho útil y después verifique peso e ID de bobina, motores, dimensiones, espacio de carga y opciones necesarias.
¿Qué datos de bobina deben confirmarse antes de cotizar?
Envíe peso, diámetro interior, diámetro exterior, ancho y método de carga. El valor final de OD y la combinación de capacidad se fijan en la revisión técnica.
Cotización basada en datos reales
Prepare una revisión técnica NCHL-B
Cuanto más completa sea la entrada, más precisa será la selección de modelo, manejo de bobina, opciones y disposición de línea.
- 01Material, grado y límite elástico si está disponible
- 02Espesor y ancho mínimos y máximos
- 03Peso, diámetro interior y diámetro exterior de bobina
- 04Paso de alimentación y golpes por minuto de la prensa
- 05Tipo de prensa, troquel y altura de alimentación
- 06Necesidad de carro, cabezal abrible, cizalla, lubricación o soporte
- 07Dirección de alimentación, espacio disponible y fotos de planta
- 08Voltaje y país de destino
