Primero confirme la ruta: ¿el componente viene de bobina?

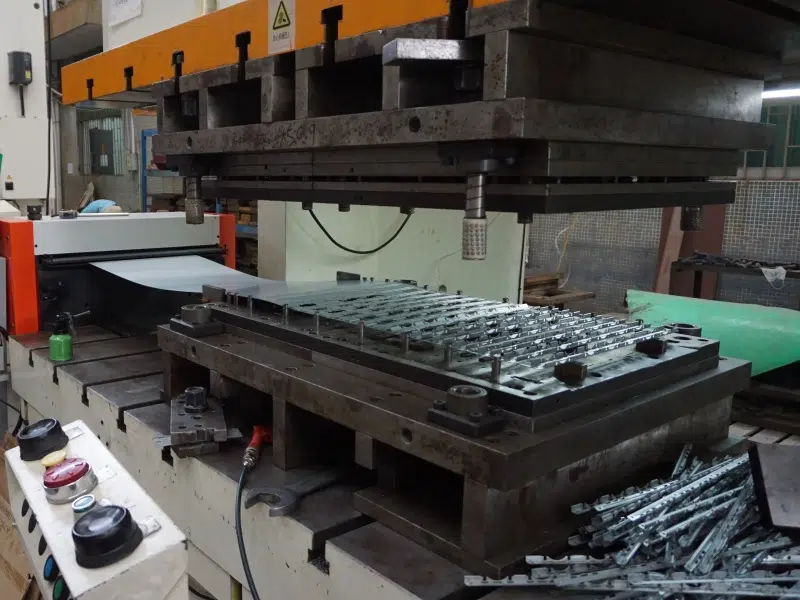

La ruta de proceso tiene cuatro etapas: comprobar que el componente proviene de tira en rollo; acondicionar la entrada desenrollando y enderezando dentro de los controles de superficie y de contacto aprobados; alimentar con servo a través del troquel y la secuencia de prensa aprobados; y entregar el componente estampado inspeccionado y trazado antes del acabado posterior.
Si la pieza se produce hoy desde formato cortado, desde barra o por otro proceso, la línea 3 en 1 no es la comparación correcta y conviene revisar primero la ruta de fabricación.
Esa confirmación se documenta como un mapa de ruta aprobado. Es la primera de las cuatro puertas de verificación del proyecto.
Congele los datos antes de seleccionar equipo
Deben quedar fijos: el plano del componente estampado con su ruta desde bobina; el material certificado con espesor, ancho, acabado y datos de bobina; la progresión del troquel con paso, ventana de prensa, pilotos y liberación.
Se añaden los criterios de limpieza y lubricación, los límites de partículas y de marca superficial, y las especificaciones de validación de rebaba, geometría, superficie y trazabilidad.
Sin esos datos congelados, cualquier propuesta de equipo se apoya en supuestos. Y en un componente médico, un supuesto no documentado se convierte más tarde en un hallazgo de auditoría.

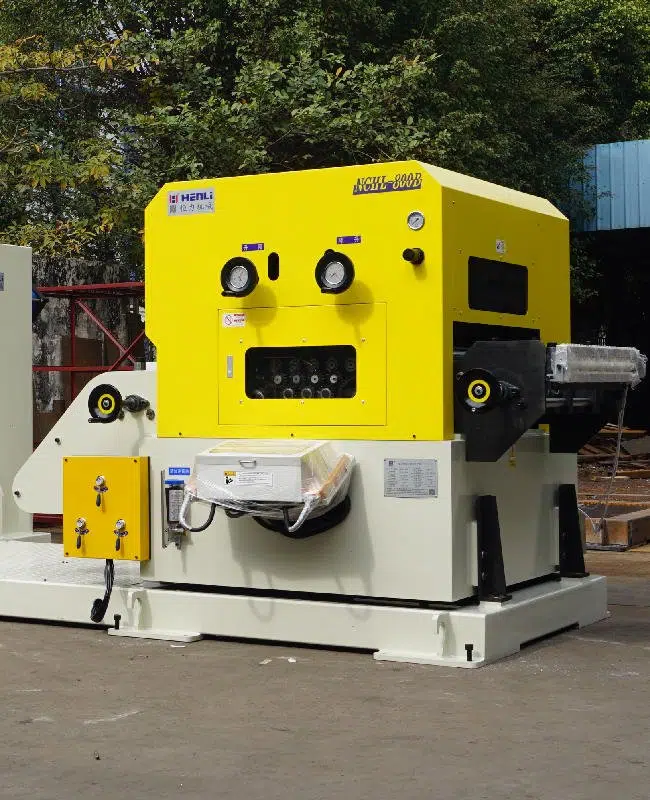

Por qué la arquitectura 3 en 1 puede encajar
Reunir desbobinado, enderezado y alimentación en un conjunto reduce la cantidad de transferencias del material y la superficie total expuesta a manipulación. En componentes pequeños y de tira estrecha eso simplifica el control de contacto.
También reduce la huella en planta, lo que ayuda cuando el área de producción tiene requisitos propios de acceso y limpieza.
No es una ventaja automática. Si el rango de material, el peso de bobina o la velocidad exceden lo que cubre la serie, una línea separada con enderezadora dedicada puede ser la opción correcta.
Superficie y contacto: detener cuando no se cumple el control
El modo de falla que importa aquí es el contacto o el lubricante no controlado. Cuando los controles de superficie aprobados no se cumplen, el criterio es detener, no continuar y compensar después.
La comprobación se hace con corridas de prueba usando el material real a través de la entrada de la línea, documentadas mediante muestras de inspección. Una demostración con material genérico no sirve como evidencia para este componente.
Las zonas de contacto permitidas, el material de los rodillos y los límites de limpieza y lubricante deben quedar especificados antes de la puesta en marcha, no negociados durante ella.
Cuatro puertas de verificación y quién responde por cada una
Las puertas son: confirmación de ruta, documentada con el mapa aprobado; ajuste del equipo, documentado con el registro de capacidad; control de superficie, documentado con muestras de inspección; y entrega validada, documentada con el reporte de trazabilidad.
La responsabilidad de validación y liberación aguas abajo debe quedar explícita por escrito. El equipo de alimentación entrega un componente estampado en condiciones acordadas; no libera el proceso ni certifica el dispositivo.
No presente una línea 3 en 1 genérica como evidencia de proyecto. La evidencia útil es la que se generó con su componente, su material y su troquel.
Equipos que intervienen en esta guía

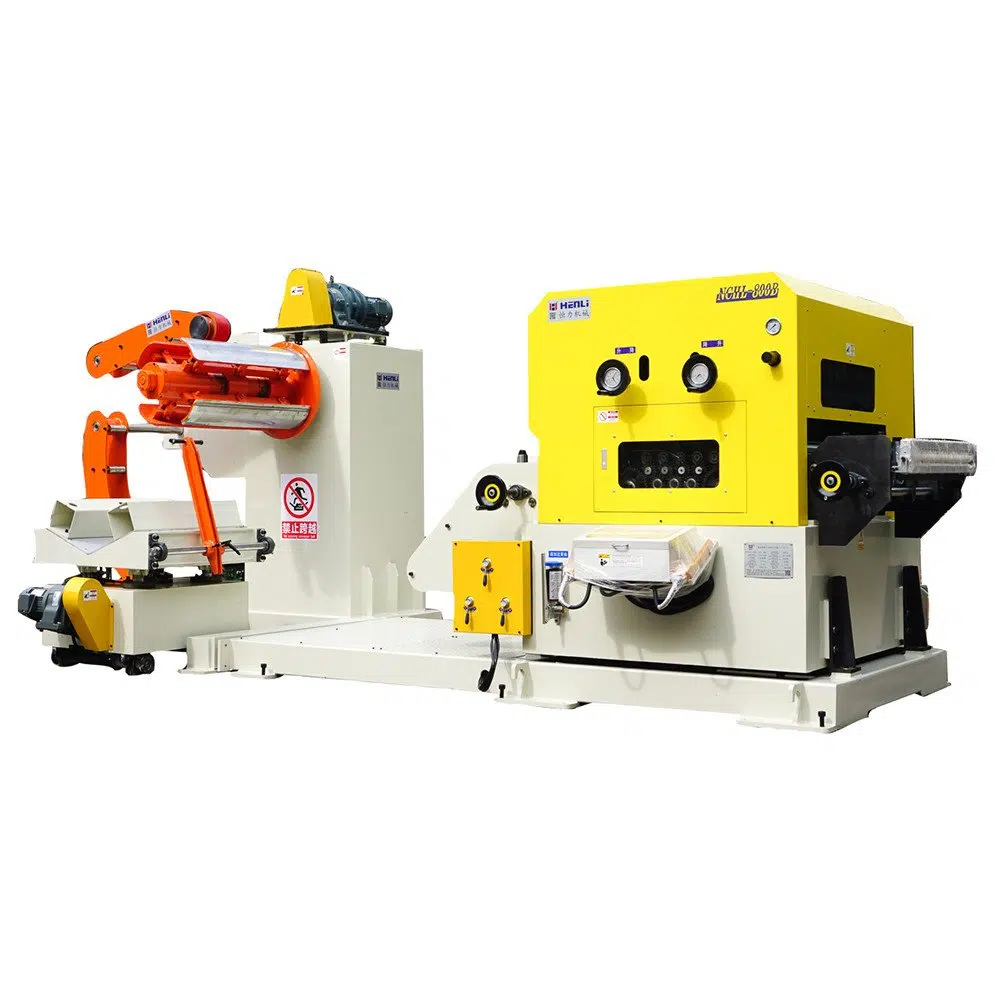

- Líneas 3 en 1 Cinco series NCHL que integran desbobinado, enderezado y alimentación en una estructura.
- Alimentadores para prensa Compare nueve tipos de alimentador y en qué condiciones se usa cada uno.
- Desbobinadores de bobina Siete tipos de desbobinador según peso, diámetro y forma de carga de la bobina.
Datos que conviene reunir antes de pedir apoyo
- Plano del componente y confirmación de ruta desde bobina
- Material certificado: espesor, ancho, acabado y datos de bobina
- Progresión del troquel, paso y ventana de prensa
- Pilotos y método de liberación
- Criterios de limpieza, lubricación y partículas
- Límites de marca superficial y de rebaba
- Especificación de trazabilidad y responsable de validación
Preguntas frecuentes
¿Una línea 3 en 1 es «de grado médico»?
No por sí misma. Puede servir a una etapa de estampado validada, pero el carácter médico depende del componente, el material certificado, la ruta de contacto, la limpieza y los registros de calidad del fabricante del dispositivo.
¿Qué debo tener antes de pedir cotización?
Plano del componente y ruta desde bobina, material certificado con espesor, ancho y acabado, progresión del troquel con paso y ventana de prensa, criterios de limpieza y de marca superficial, y especificaciones de validación.
¿Sirve una demostración con material genérico?
No como evidencia del proyecto. Las corridas de prueba deben hacerse con el material real a través de la entrada de la línea y documentarse con muestras de inspección.
¿Quién valida el proceso final?
El fabricante del dispositivo. El equipo de alimentación entrega el componente estampado en condiciones acordadas; la validación y la liberación aguas abajo son responsabilidad explícita del cliente.
¿Cuándo conviene una línea separada en lugar de 3 en 1?
Cuando el rango de material, el peso de bobina o la velocidad exceden lo que cubre la serie 3 en 1, o cuando el enderezado requiere una capacidad dedicada mayor.
