Desbobinador horizontal para tiras delgadas y bobinas estrechas
El desbobinador horizontal sostiene la bobina sobre una mesa o disco plano para alimentar tiras delgadas con baja tensión y sin depender del diámetro interior del mandril.
Unidades de ingeniería
Uso recomendado
Cuándo conviene este equipo
Para tiras estrechas y delgadas, terminales electrónicos, conectores, laminación ligera y líneas donde la protección del material importa más que la carga pesada.
- Alimenta tiras estrechas sin mandril vertical.
- Reduce tensión para materiales delgados o sensibles.
- Puede preparar varias bobinas según configuración.
- Encaja con alimentadores de alta velocidad y líneas de terminales.
Encaje técnico
Cuándo usarlo y cuándo revisar otra opción
Encaja bien cuando
- Tiras estrechas, delgadas o sensibles donde una bobina vertical generaría demasiada tensión.
- Terminales, conectores, piezas electrónicas y alimentación de prensa de alta velocidad con material ligero.
- Bobinas con ID variable, porque la carga horizontal evita depender del rango de mandril.
Revise otra configuración si
- Bobinas anchas, gruesas o muy pesadas que necesitan mandril, soporte exterior y estructura vertical.
- Procesos donde el material requiere enderezado fuerte antes de alimentar la prensa.
- Disposiciones donde no hay espacio alrededor de la mesa para cargar bobinas o mantener el lazo.
Descripción técnica
Qué resuelve dentro de la línea
El desbobinador horizontal, también llamado desbobinador de mesa plana, cambia la lógica de carga: la bobina descansa sobre una mesa o disco en vez de sujetarse por mandril. Esto ayuda cuando la tira es estrecha, delgada o sensible a tensión.
En terminales, conectores y tiras de cobre o aluminio, una bobina pesada no siempre es el problema principal. Muchas veces el problema es alimentar sin deformar, rayar o forzar un material muy fino.
Flujo de trabajo
- Carga planaLa bobina se apoya sobre la mesa horizontal, lo que evita depender del diámetro interior para expandir un mandril.
- Salida de baja tensiónLa tira sale hacia el alimentador con menos exigencia de arrastre vertical.
- Sensor o trackingSegún YTE, YTF o YTG, el equipo controla arranque, velocidad o seguimiento del lazo.
- Alimentación a prensaNormalmente trabaja antes de alimentadores de alta velocidad, alimentador servo o líneas de terminales.
Selección
Cómo decidir si este modelo encaja
La decisión correcta depende del material, la prensa, el troquel, la velocidad real y el problema de producción. Estos puntos ayudan a evitar una compra por nombre de máquina.
YTE
Para líneas simples donde un control de arranque/parada por inducción es suficiente.
YTF
Para ajustar velocidad con inverter y responder mejor a cambios de ritmo.
YTG
Para material sensible o líneas más exigentes donde el seguimiento automático del lazo aporta estabilidad.
Vertical no siempre es mejor
Si la tira es estrecha y delgada, el horizontal puede proteger mejor el material que un mandril vertical.
Datos de selección
Parámetros y puntos de revisión
Ancho estándar5-120 mm para tira estrecha
Espesor0-1.2 mm como rango de referencia
Velocidad0-30 m/min con inverter o tracking
ControlYTE, YTF o YTG según nivel de automatización
Modelos y parámetros
Tabla técnica para preselección
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Unidades de parámetros
Tipos de control para desbobinador horizontal
La selección depende de velocidad, sensibilidad del material, número de bobinas preparadas y equipo posterior.
| Tipo | Control | Velocidad de referencia | Uso recomendado |
|---|---|---|---|
| YTE | Inducción de arranque/parada | 0-20 m/min | Líneas simples de tira delgada |
| YTF | Inverter con ajuste manual | 0-30 m/min | Ritmo variable y mejor control de salida |
| YTG | Auto-tracking | Según proyecto | Alta velocidad, baja tensión y material sensible |
| Doble capa | Dos mesas de bobina | Según proyecto | Preparar dos bobinas o reducir cambios |
| Mesa compacta | Inducción compacta | Según proyecto | Tiras muy delgadas y bobinas pequeñas |
Selección por material y control de tensión
La ventaja del horizontal aparece cuando el material necesita baja tensión, superficie cuidada o carga plana.
| Situación | Ruta recomendada | Qué confirmar |
|---|---|---|
| Tira estrecha 5-120 mm | Revisar YTE/YTF/YTG antes que un mandril vertical pesado | Ancho real, espesor, OD y velocidad |
| Material fino 0-1.2 mm | Mantener salida suave para evitar estiramiento, marcas o vibración | Material, acabado, sensibilidad y equipo posterior |
| ID variable o bobina sin centro estable | Usar carga plana para no depender de expansión por mandril | Forma de bobina, altura de apilado y método de carga |
| Terminales o conectores | Combinar con alimentador rápido y control de lazo cuidadoso | paso, SPM, prensa, guía y tolerancia de superficie |
| Necesidad de preparar más bobinas | Considerar doble capa o solución con más de una posición | Frecuencia de cambio, espacio y secuencia de operador |
| Cuando conviene vertical | Volver a MT o hidráulico si la bobina es ancha, pesada o requiere soporte fuerte | Peso, ancho, espesor, tensión interna y seguridad de carga |
Configuración
Opciones que cambian la selección
YTE inducción estándar
Opción simple para arranque y parada por sensor cuando el proceso no exige ajuste fino de velocidad.
YTF con inverter
Permite ajustar velocidad y trabajar de forma más estable cuando la línea cambia ritmo o material.
YTG auto-tracking
Conviene cuando la tira es sensible, la línea trabaja rápido o se requiere seguimiento automático del lazo.
Doble capa o mesa compacta
La versión doble capa ayuda a preparar más bobinas; la mesa compacta encaja en tiras muy delgadas y bobinas pequeñas.
Archivo visual del producto
Todas las vistas técnicas disponibles
Se han localizado y organizado 9 imágenes de las fichas técnicas originales de HENLI. Las vistas se agrupan por función para relacionar cada imagen con la decisión de compra.

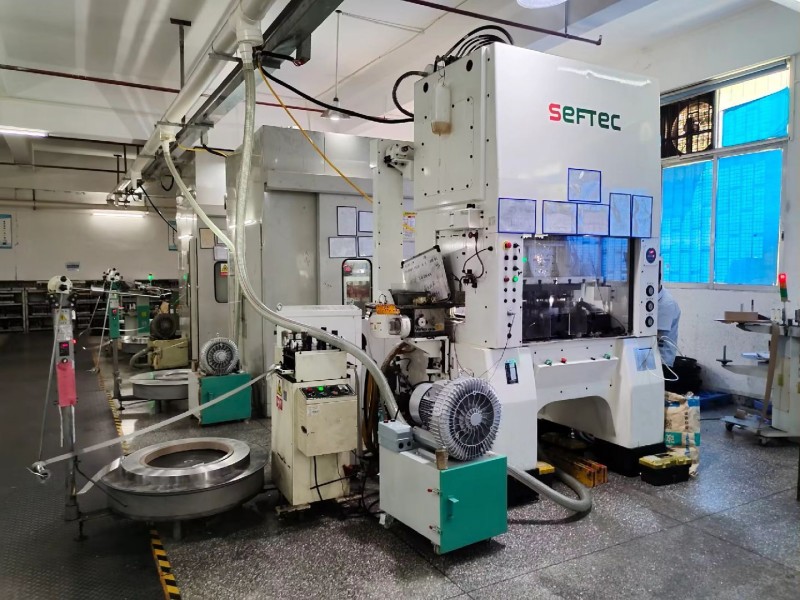

Preguntas y diagnóstico
1vista

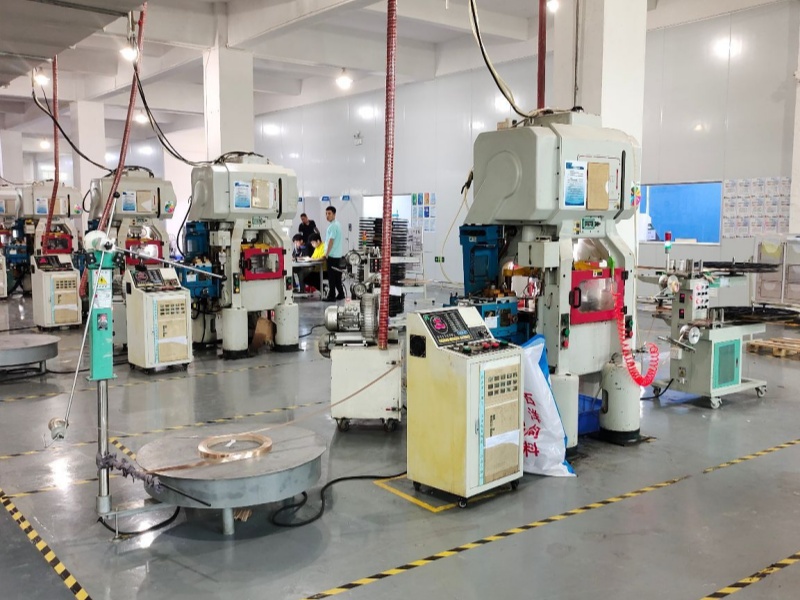

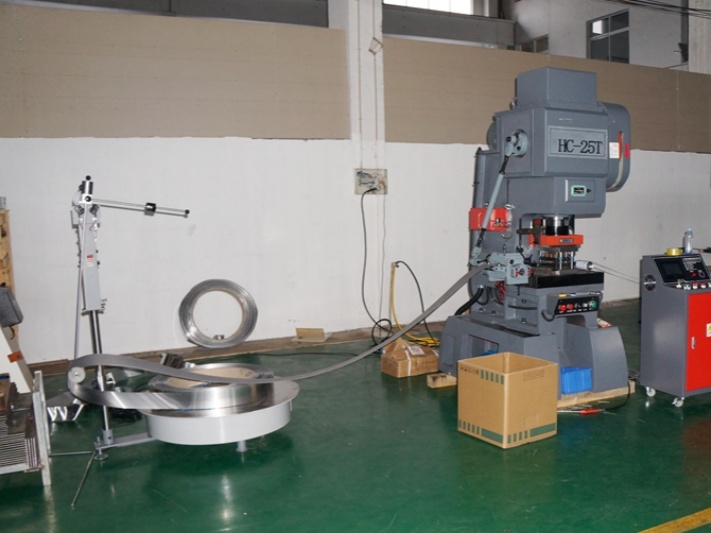

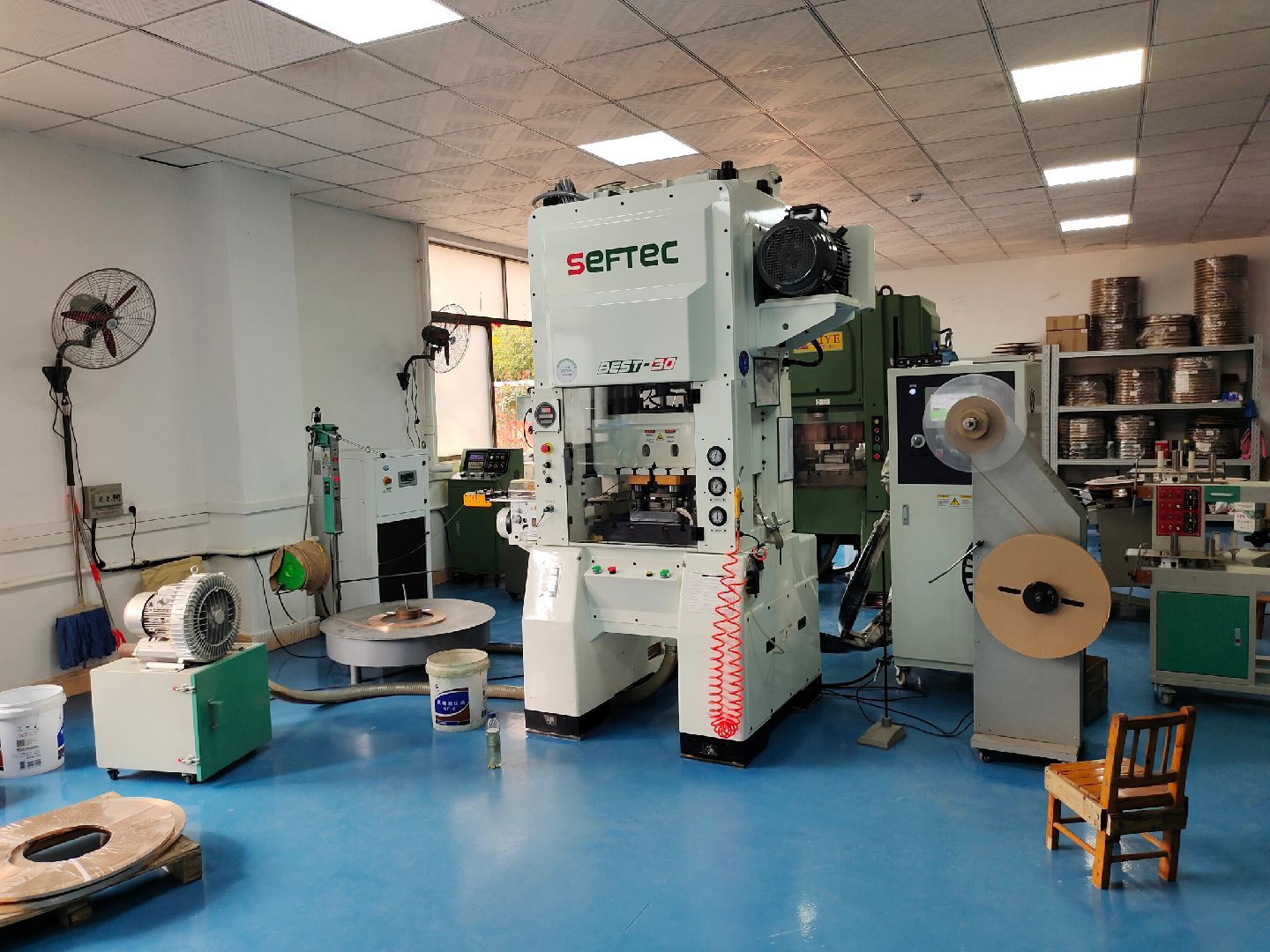

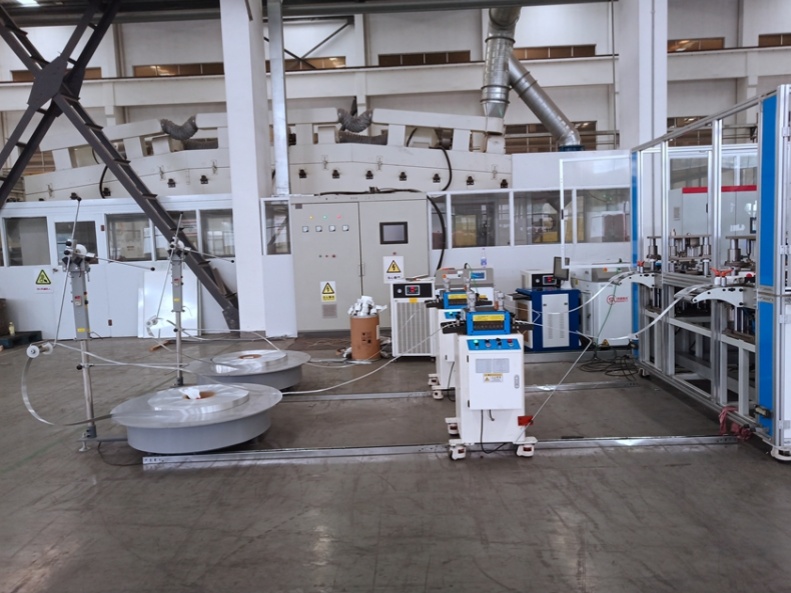

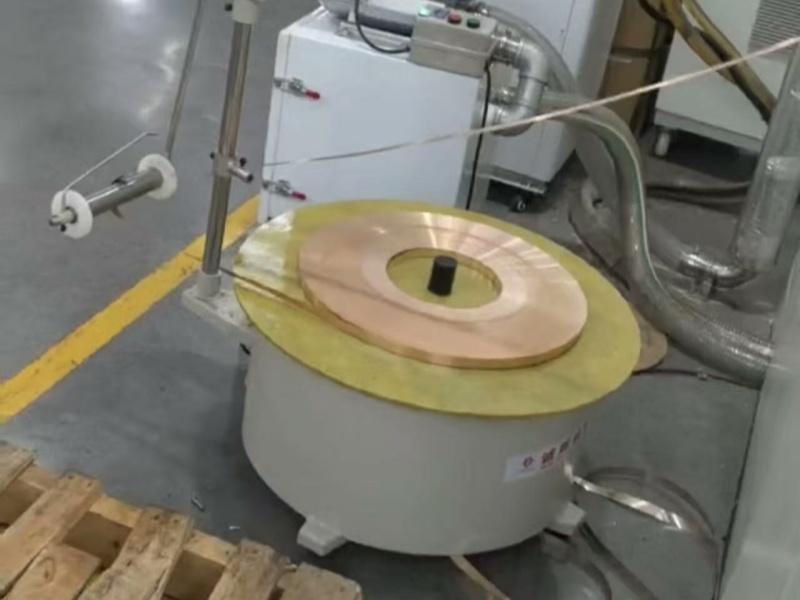

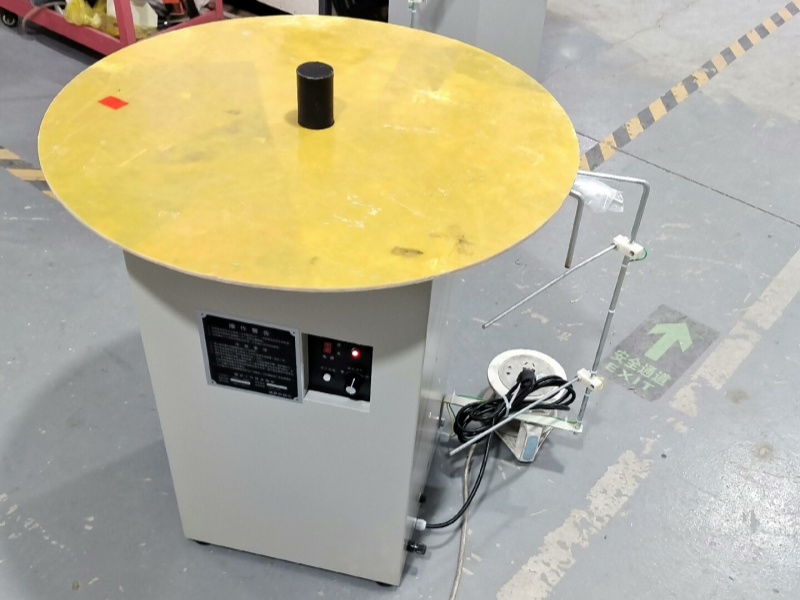

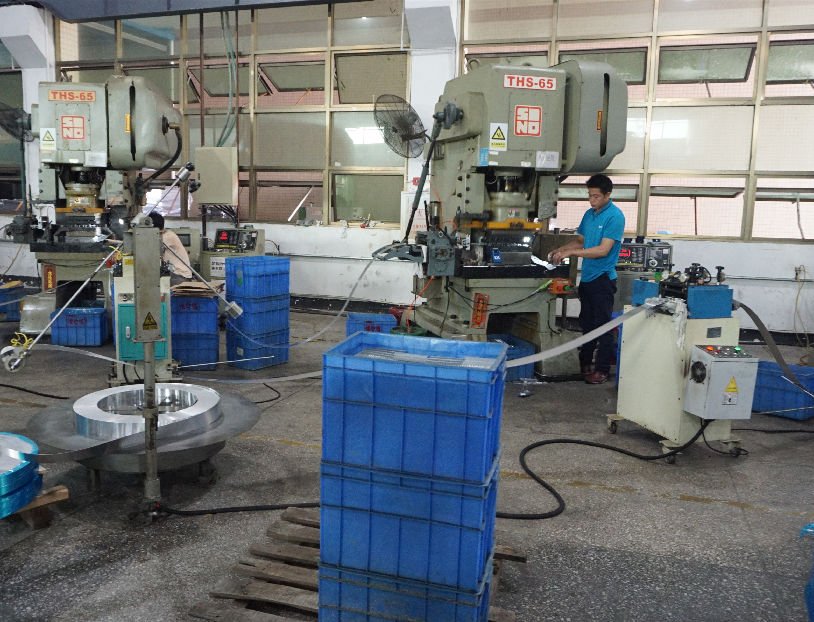

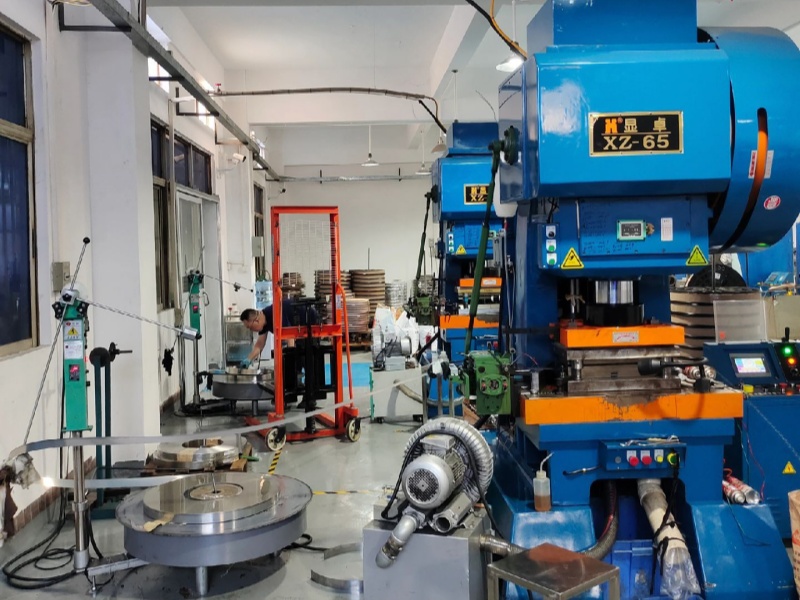

Equipo y configuración
8vistas
Parámetros originales completos
Tablas técnicas de la ficha HENLI
Se mantienen todos los valores publicados. La selección final debe comprobar la combinación real de material, espesor, ancho, resistencia y bobina.
Horizontal · Tabla técnica original 1
| Product name | Horizontal Decoiler Machine / Flat Disc Uncoiler / Flat Pallet Decoiler |
|---|---|
| Model series | YTE Series / YTF Series / YTG Series |
| Main function | Uncoiling light-duty, thin-plate, narrow strip metal rolls before feeding and stamping equipment |
| Applicable width | 5-120 mm standard; wider thin strip options can be discussed by project |
| Applicable thickness | 0-1.2 mm for standard horizontal decoiler models; mini type is commonly used below 0.5 mm |
| Load capacity | Commonly 1000 kg standard / 1500 kg heavy-duty; model tables below show 500-2000 kg references |
| Coil inner diameter | Unlimited in principle because the coil is placed on the flat disc instead of expanded by a mandrel |
| Coil outer diameter | Standard pallet options include 800, 1000, 1200, and 1500 mm depending on model |
Horizontal · Tabla técnica original 2
| Item | YTE-800 | YTE-1000 | YTE-1200 | YTE-1500 |
|---|---|---|---|---|
| Material thickness | 0-1.2 mm | 0-1.2 mm | 0-1.2 mm | 0-1.2 mm |
| Material width | 5-120 mm | 5-120 mm | 5-120 mm | 5-120 mm |
| Carrying weight | 500 kg | 500 kg | 500 kg | 500 kg |
| Coil outer diameter | 800 mm | 1000 mm | 1200 mm | 1500 mm |
| Max stacking height | 600 mm | 600 mm | 600 mm | 600 mm |
| Feeding speed | 20 m/min | 20 m/min | 20 m/min | 20 m/min |
| Feeding direction | Left to right | Left to right | Left to right | Left to right |
Horizontal · Tabla técnica original 3
| Item | YTF-800 | YTF-1000 | YTF-1200 | YTF-1500 |
|---|---|---|---|---|
| Material thickness | 0-1.2 mm | 0-1.2 mm | 0-1.2 mm | 0-1.2 mm |
| Material width | 5-120 mm | 5-120 mm | 5-120 mm | 5-120 mm |
| Carrying weight | 500 kg | 1000 kg | 1000 kg | 2000 kg |
| Coil outer diameter | 800 mm | 1000 mm | 1200 mm | 1500 mm |
| Max stacking height | 600 mm | 600 mm | 600 mm | 600 mm |
| Feeding speed | 30 m/min | 30 m/min | 30 m/min | 30 m/min |
| Feeding direction | Left to right | Left to right | Left to right | Left to right |
Horizontal · Tabla técnica original 4
| Item | YTG-800 | YTG-1000 | YTG-1200 | YTG-1500 |
|---|---|---|---|---|
| Material thickness | 0-1.2 mm | 0-1.2 mm | 0-1.2 mm | 0-1.2 mm |
| Material width | 5-120 mm | 5-120 mm | 5-120 mm | 5-120 mm |
| Carrying weight | 500 kg | 1000 kg | 1000 kg | 2000 kg |
| Coil outer diameter | 800 mm | 1000 mm | 1200 mm | 1500 mm |
| Max stacking height | 600 mm | 600 mm | 600 mm | 600 mm |
| Feeding speed | 30 m/min | 30 m/min | 30 m/min | 30 m/min |
| Feeding direction | Left to right | Left to right | Left to right | Left to right |
Horizontal · Tabla técnica original 5
| Selection Point | Horizontal Decoiler | Vertical Decoiler |
|---|---|---|
| Best material range | Thin and narrow strips, commonly 0-1.0 mm and 5-120 mm standard width. | Wider and thicker coils, commonly 0-3.0 mm and 10-2000 mm depending on model. |
| Coil I.D. requirement | No mandrel expansion is needed, so coil I.D. is not a key limit. | Requires a suitable coil I.D., often around 450-530 mm for standard expansion mandrels. |
| Changeover efficiency | Can stack multiple coils on the disc when coil data allows, reducing waiting time. | Usually loads one coil at a time, so changeover depends on loading method. |
| Material protection | Flat loading and low-tension unwinding help protect delicate and surface-sensitive strips. | Better for heavier coils, but sensor contact and hanging material may be less suitable for very delicate strips. |
| When to choose | Electronic terminals, high-speed small parts stamping, copper strip, aluminum strip, narrow stainless strip. | Automotive panels, wider sheet coils, thick strip, heavy-duty coil feeding, cut-to-length applications. |
Aplicaciones
Procesos donde suele encajar
- Terminales electrónicos
- Conectores
- Tiras de cobre y aluminio
- Piezas pequeñas de precisión
También puede buscarlo como
desbobinador horizontal, desbobinador de mesa plana, desbobinador plano, desbobinador para tira delgada, desbobinador para terminales
Comparación práctica
Lo que debe revisar antes de pedir precio
Vs. desbobinador vertical
Vertical soporta mejor bobinas anchas y pesadas; horizontal cuida mejor tiras delgadas y estrechas.
Vs. CR ligero
CR es compacto con eje; horizontal apoya la bobina en plano y puede manejar tiras con ID variable.
Vs. doble cabezal
Doble cabezal reduce cambio de bobina; horizontal resuelve principalmente tensión baja y material sensible.
Datos específicos para cotizar este equipo
- Ancho y espesor de tira
- Peso por bobina o disco
- OD y altura de apilado
- Velocidad de línea
- Tipo YTE, YTF o YTG deseado
- Equipo posterior y dirección de salida
Aplicaciones relacionadas
Soluciones donde aparece este equipo
Estas páginas muestran cómo el equipo se combina con otros módulos de línea según pieza, material, velocidad, superficie y salida de residuo.
Terminales y conectores electrónicos
Los terminales y conectores combinan material delgado, paso corto, alta velocidad y tolerancia estricta. La solución puede requerir desbobinado estable, alimentador de alta velocidad, control de residuo y, en algunos casos, rebobinado.
Explorar solución Línea para terminales y conectores de paso corto
En terminales y conectores, el reto suele estar en alimentar material delgado, estrecho y de paso corto sin deformar la tira ni perder sincronización con una prensa rápida.
Explorar soluciónGuías técnicas relacionadas
Problemas de selección conectados con este equipo
Estas guías ayudan a decidir cuándo este equipo encaja, cuándo comparar otra configuración y qué datos enviar antes de cotizar.
Línea de terminales y conectores a alta velocidad
Terminales y conectores combinan paso corto, material delgado, superficie sensible y salida delicada. La línea debe diseñarse como proceso completo, no solo por velocidad nominal.
Leer guía
Cómo controlar el residuo en terminales y conectores
En terminales y conectores, el residuo no siempre es una tira fuerte que se puede cortar sin pensar. A veces es fino, sensible y capaz de afectar la alimentación.
Leer guíaCuándo usar desbobinador horizontal para tira delgada
El desbobinador horizontal puede ser útil en tiras delgadas y aplicaciones de alta velocidad, pero no reemplaza automáticamente a un desbobinador vertical estándar.
Leer guía
Residuo fino: rebobinar, guiar o cortar
No todo residuo continuo debe pasar por un cortador de chatarra. En tiras finas, tira portadora o terminales, la salida puede necesitar otra lógica.
Leer guíaCómo elegir la dirección de descarga del cortador de chatarra
Cortar el residuo no termina el problema si las piezas cortadas caen en un lugar incómodo, inseguro o difícil de retirar.
Leer guíaPor qué aparece error de paso en terminales y conectores
En terminales y conectores, un error pequeño de paso puede detener toda la línea. La causa no siempre está en el servo o en el alimentador.
Leer guíaPrecio por configuración
Precio y cotización de este equipo
HENLI no publica un precio fijo para Horizontal porque la configuración cambia según material, bobina, prensa, troquel, opciones, voltaje, embalaje y país de destino. Para comparar ofertas, primero hay que comparar la misma configuración técnica.
Rango de máquina
El ancho, espesor, peso de bobina, velocidad, paso y tipo de material pueden cambiar estructura, motor, control y accesorios.
Opciones necesarias
Carro de bobina, brazo presor, cabezal abrible, lubricación, cizalla, cortador de chatarra, sensores o protección superficial se agregan solo cuando el proceso lo necesita.
Integración de línea
La altura de alimentación, señal de prensa, espacio de instalación, dirección de entrada, espacio de mantenimiento y equipo anterior o posterior influyen en la propuesta.
Oferta comparable
Envíe por WhatsApp material, espesor, ancho, bobina, prensa, paso, SPM, fotos de pieza y espacio. Con esos datos se cotiza una configuración concreta.
FAQ
Preguntas frecuentes
¿Qué diferencia hay entre desbobinador horizontal y vertical?
El horizontal carga la bobina sobre una mesa plana y trabaja bien con tiras delgadas y estrechas. El vertical con mandril es más adecuado para bobinas anchas, gruesas o pesadas.
¿Por qué se dice que no depende del ID?
Al apoyar la bobina en plano, no necesita expandir un mandril dentro del diámetro interior como un desbobinador vertical.
¿Cuál es el precio de un desbobinador horizontal?
Depende de diámetro de mesa, carga, tipo YTE/YTF/YTG, control, doble capa, velocidad, material y equipo posterior. Primero se confirma la aplicación.
¿Cuándo conviene YTG en lugar de YTE o YTF?
YTG se revisa cuando la tira es sensible, la línea trabaja más rápido o se necesita seguimiento automático para mantener baja tensión y lazo estable.
¿Qué datos necesita HENLI para seleccionar YTE, YTF o YTG?
Ancho, espesor, peso y diámetro de bobina, material, sensibilidad superficial, velocidad de línea, tipo de alimentador posterior y tensión máxima permitida.
