Niveladora DPL para piezas pequeñas y lámina fina
La DPL corrige curvatura, memoria de bobina y onda residual en tiras, terminales, muestras y piezas pequeñas cuando una línea de bobina completa resulta demasiado grande.
Unidades de ingeniería
Uso recomendado
Cuándo conviene este equipo
Para laboratorios, I+D, prototipos y lotes pequeños con piezas de hasta 100 o 200 mm de ancho y espesor máximo de 0.6 o 1.0 mm según modelo.
- Huella compacta para banco de pruebas o taller de prototipos.
- Estructura multirrodillo para material fino y piezas pequeñas.
- Ajuste manual accesible para iterar pruebas.
- La selección puede validarse con muestras antes de compra.
Encaje técnico
Cuándo usarlo y cuándo revisar otra opción
Encaja bien cuando
- Pieza demasiado pequeña para una línea de bobina.
- Ensayos de planitud en laboratorio o I+D.
- Tiras y láminas finas dentro de 100 o 200 mm.
Revise otra configuración si
- Producción continua desde bobina a alta velocidad.
- Piezas con geometría que no pueden pasar de forma segura entre rodillos.
- Material duro o compuesto sin prueba de muestra.
Datos de selección
Parámetros y puntos de revisión
DPL-1000-100 mm; 0.08-0.6 mm
DPL-2000-200 mm; 0.1-1.0 mm
Rodillos21 en DPL-100; 19 en DPL-200
DiámetroØ15 / Ø20 mm
Velocidad0-10 m/min
AjusteVolante manual
Peso≤35 kg / aprox. 60 kg
Modelos y parámetros
Tabla técnica para preselección
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Unidades de parámetros
Comparación DPL
| Parámetro | DPL-100 | DPL-200 |
|---|---|---|
| Ancho | 0-100 mm | 0-200 mm |
| Espesor | 0.08-0.6 mm | 0.1-1.0 mm |
| Rodillos | 21; 10 arriba / 11 abajo | 19; 9 arriba / 10 abajo |
| Diámetro | Ø15 mm | Ø20 mm |
| Velocidad | 0-10 m/min | 0-10 m/min |
| Peso | ≤35 kg | Aprox. 60 kg |
Configuración
Opciones que cambian la selección
DPL-100
Para hasta 100 mm y 0.08-0.6 mm, con 21 rodillos de Ø15 mm.
DPL-200
Para hasta 200 mm y 0.1-1.0 mm, con 19 rodillos de Ø20 mm.

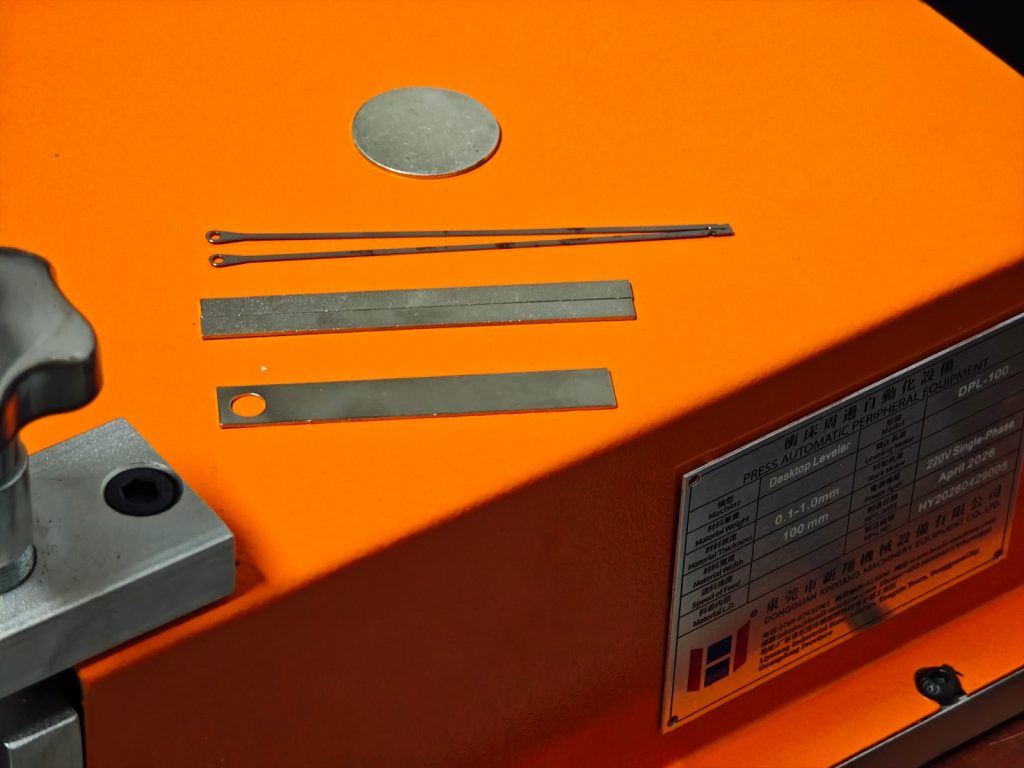

Prueba de muestra
Envíe piezas y tolerancia cuando dureza, forma o defecto de planitud sean especiales.
Archivo visual del producto
Todas las vistas técnicas disponibles
Se han localizado y organizado 8 imágenes de las fichas técnicas originales de HENLI. Las vistas se agrupan por función para relacionar cada imagen con la decisión de compra.

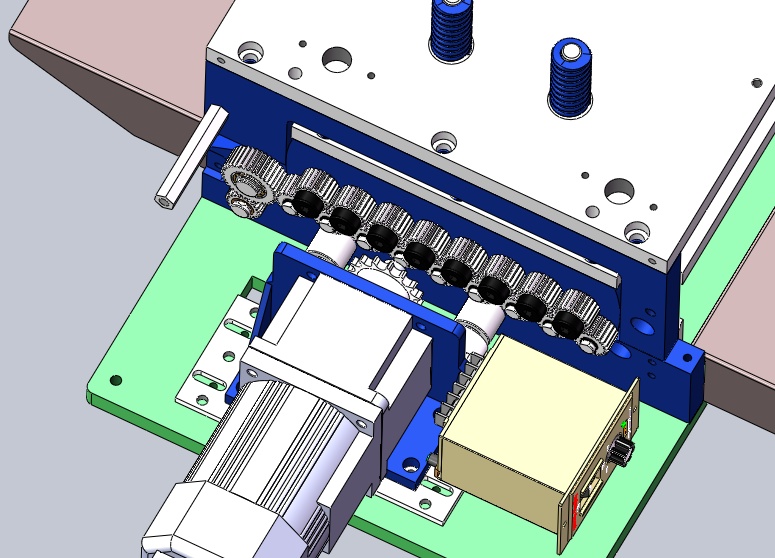

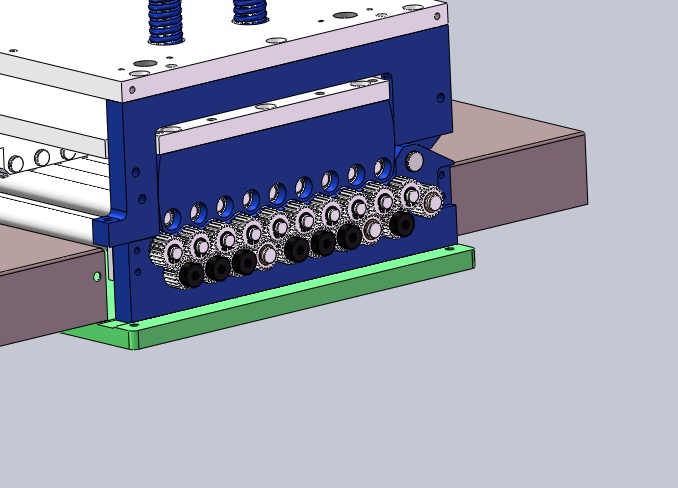

Estructura y componentes
1vista
Equipo y configuración
3vistas

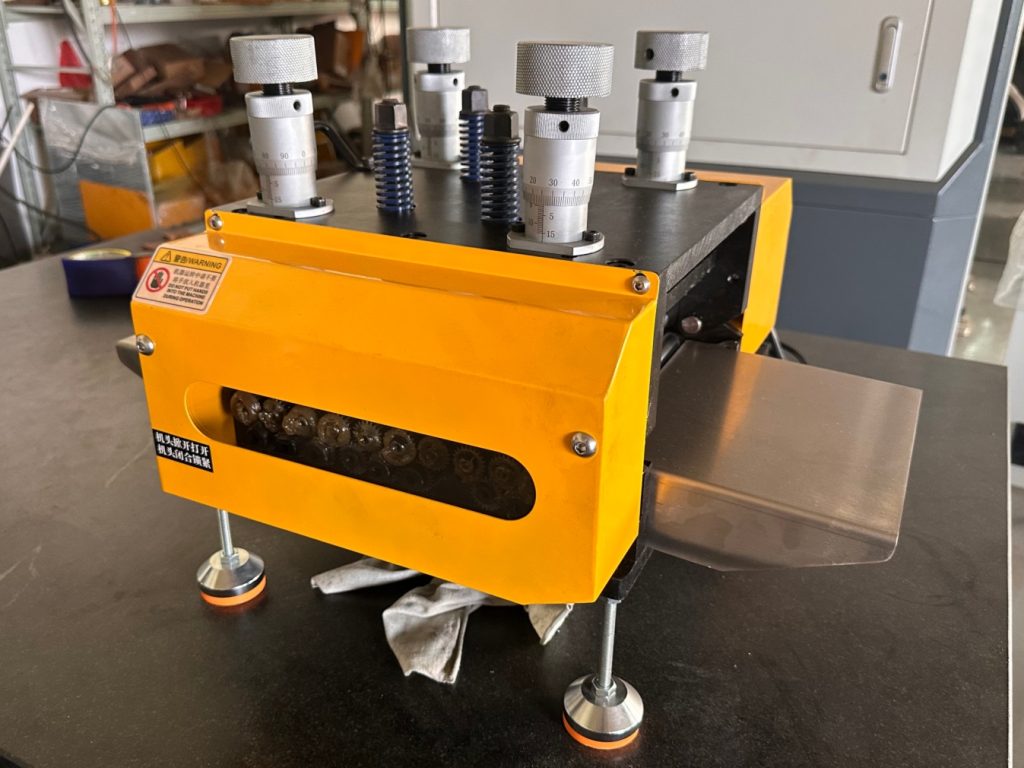

Funcionamiento y proceso
1vista

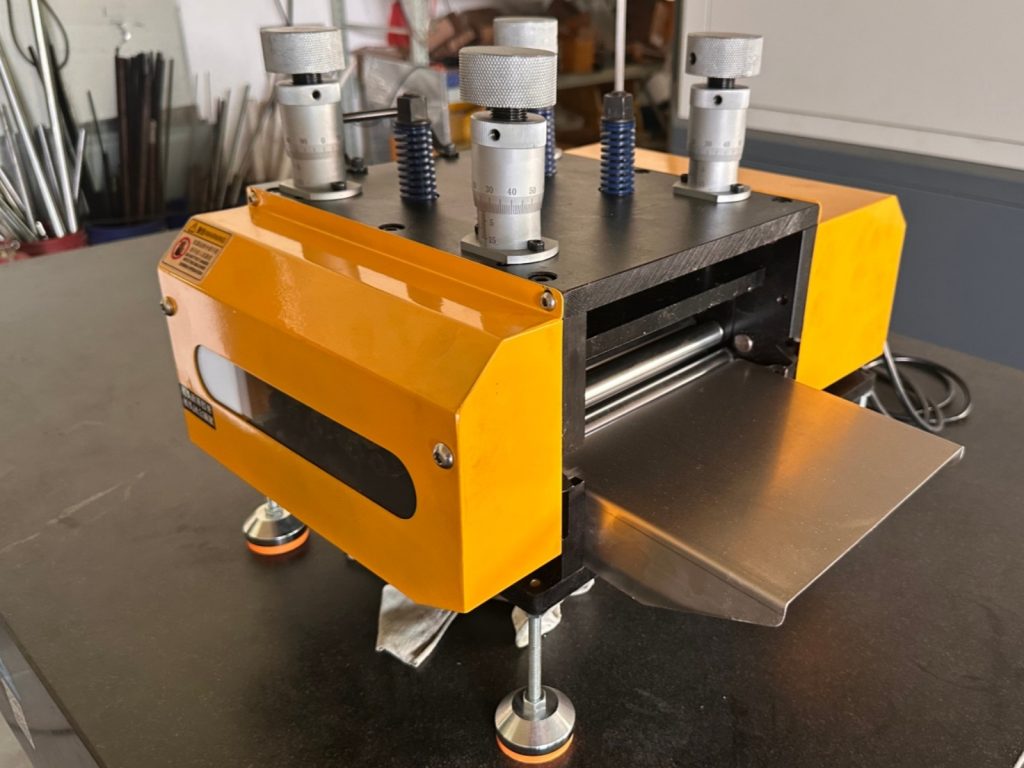

Galería y detalles
2vistas

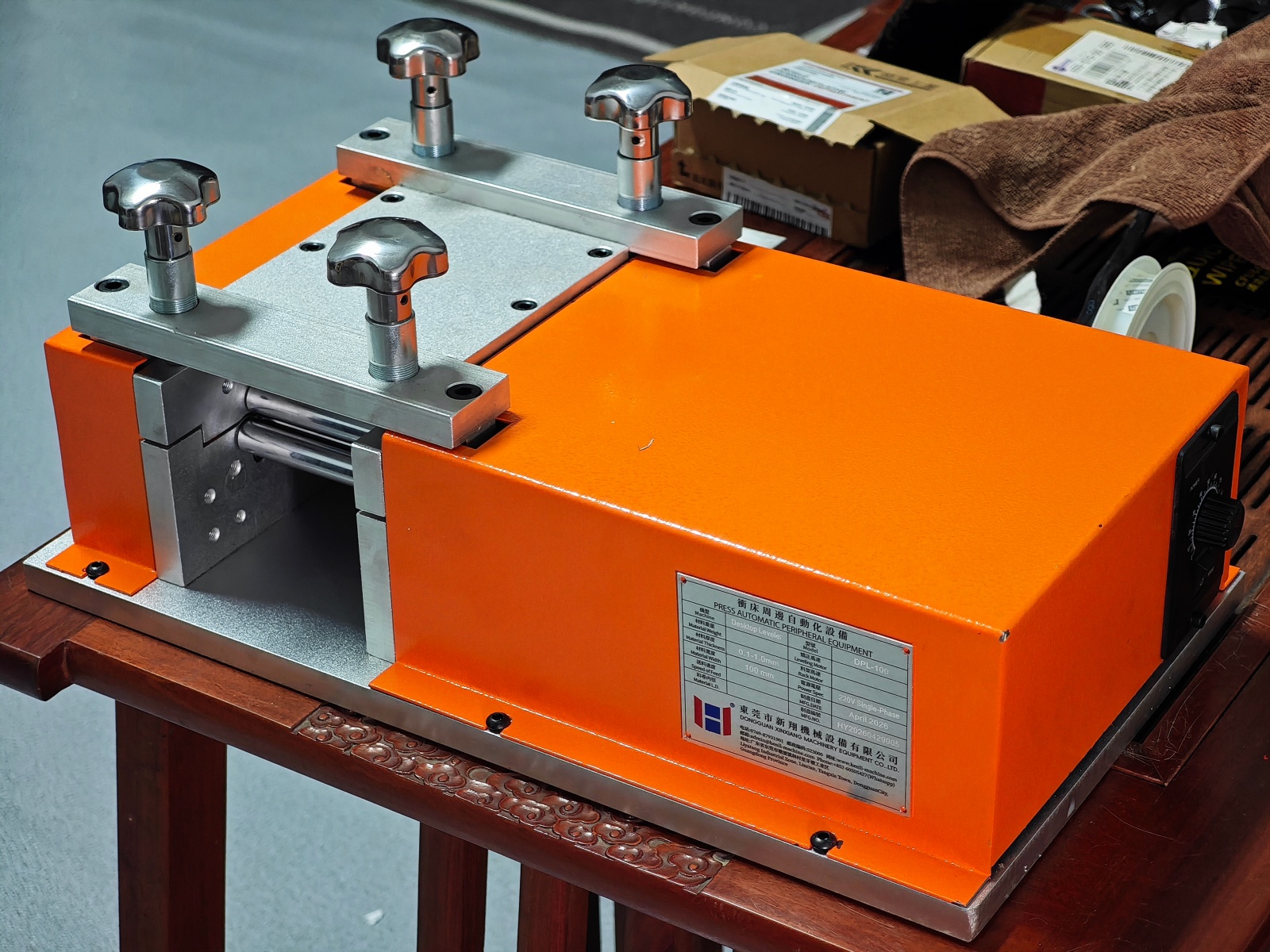

Vista general
1vista
Parámetros originales completos
Tablas técnicas de la ficha HENLI
Se mantienen todos los valores publicados. La selección final debe comprobar la combinación real de material, espesor, ancho, resistencia y bobina.
Niveladora DPL · Tabla técnica original 1
| Specification | DPL-100 | DPL-200 |
|---|---|---|
| Ancho del material | 0-100 mm0-3.9 in | 0-200 mm0-7.9 in |
| Espesor del material | 0.08-0.6 mm0.003-0.024 in | 0.1-1.0 mm0.004-0.039 in |
| Rodillos de nivelación | 21 rollers | 19 rollers |
| Roller Arrangement | 10 upper / 11 lower | 9 upper / 10 lower |
| Roller Diameter | Ø 15 mmØ 0.59 in | Ø 20 mmØ 0.79 in |
| Leveling Speed | 0-10 m/min0-32.8 ft/min | 0-10 m/min0-32.8 ft/min |
| Motor Power | 120 W | Standard configuration, contact Henli for details |
| Adjustment Method | Manual hand-wheel | Manual hand-wheel |
| Machine Weight | ≤ 35 kg≤ 77 lb | Approx. 60 kgApprox. 132 lb |
Vídeo original
Funcionamiento de la máquina
Aplicaciones
Procesos donde suele encajar
- Terminales y contactos
- Calzas y pequeñas láminas
- Muestras de laboratorio
- Piezas estampadas de lote corto
También puede buscarlo como
niveladora de escritorio, DPL-100, DPL-200, niveladora piezas pequeñas, enderezadora compacta lámina fina
Precio por configuración
Precio y cotización de este equipo
HENLI no publica un precio fijo para Niveladora DPL porque la configuración cambia según material, bobina, prensa, troquel, opciones, voltaje, embalaje y país de destino. Para comparar ofertas, primero hay que comparar la misma configuración técnica.
Rango de máquina
El ancho, espesor, peso de bobina, velocidad, paso y tipo de material pueden cambiar estructura, motor, control y accesorios.
Opciones necesarias
Carro de bobina, brazo presor, cabezal abrible, lubricación, cizalla, cortador de chatarra, sensores o protección superficial se agregan solo cuando el proceso lo necesita.
Integración de línea
La altura de alimentación, señal de prensa, espacio de instalación, dirección de entrada, espacio de mantenimiento y equipo anterior o posterior influyen en la propuesta.
Oferta comparable
Envíe por WhatsApp material, espesor, ancho, bobina, prensa, paso, SPM, fotos de pieza y espacio. Con esos datos se cotiza una configuración concreta.
FAQ
Preguntas frecuentes
¿Qué datos necesita HENLI para seleccionar una DPL?
Envíe material, espesor, ancho, peso e ID/OD de bobina o carrete, velocidad, proceso anterior y posterior, voltaje, espacio disponible y fotos o planos de la aplicación.
¿Las capacidades publicadas aplican a cualquier material?
No. El ancho y espesor admisibles cambian con la resistencia, dureza, forma, superficie y condición de entrada. La selección final se confirma con los datos reales.
¿Se puede integrar con una máquina existente?
Sí, después de revisar altura, dirección de trabajo, señales, velocidad, control de lazo o tensión, protecciones y espacio de instalación.
¿Por qué no hay un precio único?
Porque el modelo, capacidad, controles, accesorios, tensión eléctrica, embalaje y destino cambian el alcance. HENLI cotiza tras validar la configuración técnica.
