Qué define una posición de leva correcta
La señal de la leva debe corresponder con la velocidad de la prensa, el paso de alimentación y el método de liberación utilizado. No existe un ángulo universal: la misma prensa con otro troquel o con otro paso puede necesitar una posición distinta.
Por esa razón esta guía no publica valores de ángulo. Cualquier cifra copiada de otra instalación o de una guía genérica puede producir un avance dentro de la ventana equivocada y dañar tira, piloto o troquel.
La posición correcta se determina por ajuste iterativo con la máquina real, comprobando en cada iteración si el alimentador avanza y libera en el momento previsto.
Dónde se monta el conjunto
El conjunto de leva se fija al eje de salida de la prensa. El montaje descrito por la fuente requiere dos puntos de perforación en ese eje: uno en el centro y otro en el lateral, con sus roscas correspondientes.
Sobre esos puntos se fijan las varillas largas de soporte de la leva. Si las varillas resultan demasiado largas para su prensa, pueden cortarse a la longitud adecuada. El sensor y su placa de soporte se montan después sobre esa estructura.
Perforar y roscar el eje de salida modifica un componente de la prensa. Confirme con el fabricante de la prensa o con el responsable de mantenimiento antes de intervenir, y documente la modificación.

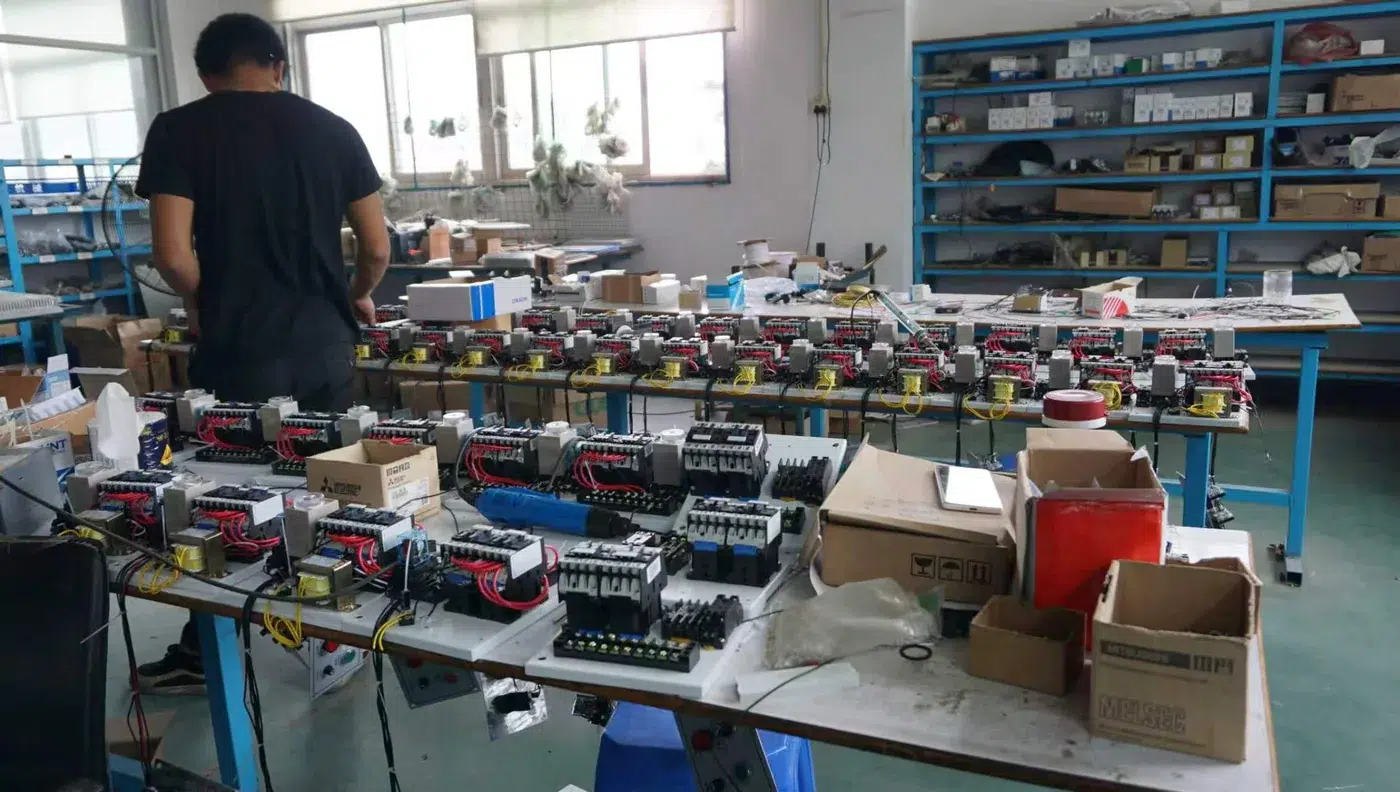

Prepare la intervención con la prensa detenida y bloqueada
Detenga la prensa y aplique el procedimiento de bloqueo y etiquetado de la planta antes de acercarse al eje de salida, al conjunto de leva o al cableado del sensor. La fuente original no incluye instrucciones de seguridad; estas condiciones provienen de la práctica de instalación segura y del procedimiento de su planta.
El trabajo mecánico y eléctrico debe hacerlo personal calificado, con los diagramas del proyecto disponibles. No adopte asignaciones de bornes ni códigos de color de otra máquina.
Verifique que la estructura de soporte no interfiere con partes móviles ni con resguardos existentes en todo el recorrido del eje.
Valide la posición por ciclos, no por medida
La validación se hace operando la prensa por ciclos y observando si el momento de avance y de liberación coincide con la acción del punzón. Puede ser necesario repetir el ajuste varias veces hasta que el alimentador alimente y libere en el momento correcto.
Trabaje primero a baja velocidad o con ciclo único autorizado, y solo después suba al ritmo de producción. Un ajuste que parece correcto en marcha lenta puede quedar corto cuando la ventana de tiempo se reduce.
Registre la posición final del conjunto y del sensor. Si más adelante la secuencia deja de continuar en automático, ese registro permite comprobar si la leva se desplazó mecánicamente.
Qué revisar cuando la señal deja de ser fiable
Con el tiempo, la vibración puede aflojar bornes, dañar cables o afectar conectores del sensor. También puede desplazarse mecánicamente el conjunto sobre el eje, lo que cambia el momento de la señal sin generar ninguna alarma.
Si el alimentador avanza de forma irregular o el ciclo automático se detiene, compruebe el estado del cableado y confirme que el eje de salida y el mecanismo de leva giran correctamente y conservan su posición registrada.
Un desplazamiento pequeño puede bastar para que el avance quede fuera de la ventana útil a la velocidad de producción, aunque siga funcionando en marcha lenta.

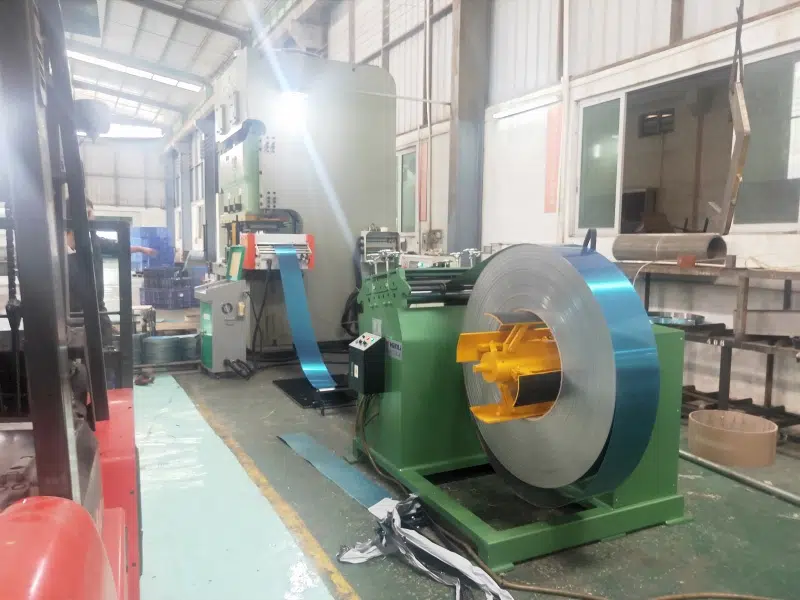

Equipos que intervienen en esta guía
- Alimentadores para prensa Compare nueve tipos de alimentador y en qué condiciones se usa cada uno.
- Desbobinadores de bobina Siete tipos de desbobinador según peso, diámetro y forma de carga de la bobina.
Datos que conviene reunir antes de pedir apoyo
- Marca, modelo y tipo de prensa
- Acceso y diámetro del eje de salida
- Método de liberación del alimentador
- Paso de alimentación y SPM objetivo
- Autorización para intervenir la prensa
- Posición final registrada tras la validación
Preguntas frecuentes
¿Qué ángulo debe tener la leva?
No hay un ángulo universal. La posición depende de la velocidad de la prensa, el paso de alimentación y el método de liberación de su instalación, y se determina por ajuste iterativo con la máquina real.
¿Hay que perforar el eje de la prensa?
El montaje descrito requiere dos puntos de perforación y rosca en el eje de salida: uno central y otro lateral. Es una modificación sobre la prensa y debe autorizarla y ejecutarla personal calificado.
¿Puedo copiar la posición de otra prensa igual?
No conviene. Aunque la prensa sea del mismo modelo, el troquel, el paso y el método de liberación pueden diferir, y con ellos el momento correcto de la señal.
¿Por qué funciona en marcha lenta y falla a velocidad?
Al subir la velocidad la ventana de tiempo se reduce. Un ajuste suficiente en ciclo lento puede dejar el avance fuera de la ventana útil en producción, o hacer que la liberación llegue tarde.
¿Una leva desplazada genera alarma?
No necesariamente. Un desplazamiento mecánico cambia el momento de la señal sin producir alarma, y suele aparecer como una secuencia automática que no continúa.
