Por qué la arquitectura integrada encaja aquí

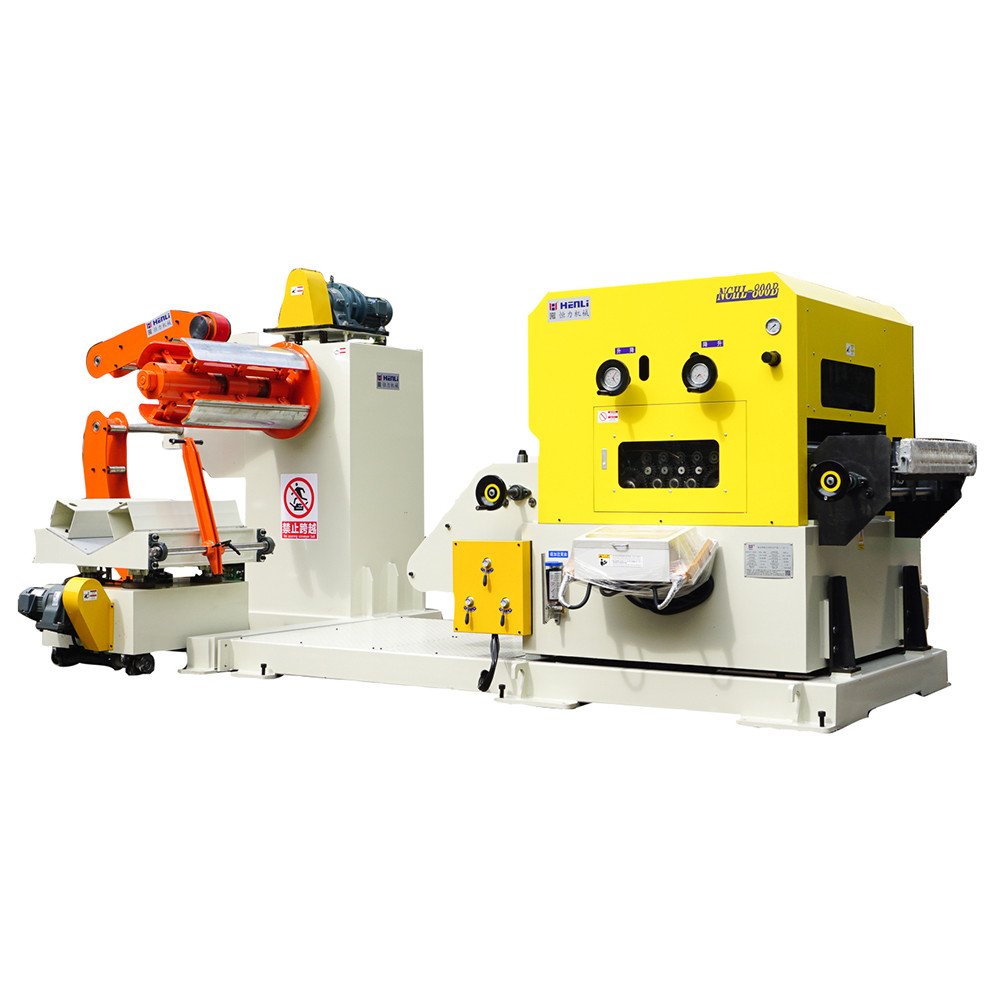

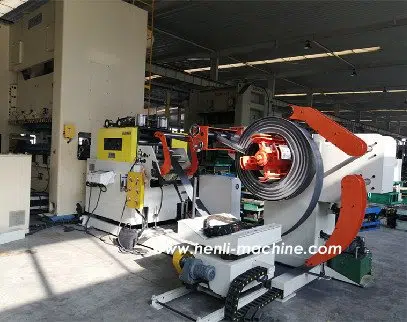

El sistema integra manejo de bobina, enderezado y alimentación servo en una sola unidad, orientada a la demanda de una progresión larga de troquel propia del estampado de refuerzos.
Las tres funciones quedan coordinadas: contener y desenrollar la bobina especificada de forma segura; acondicionar la tira para el troquel de la viga sin dañar la superficie; y mantener el lazo mientras se indexa la progresión larga.
Esa coordinación es la ventaja real. No es un argumento de espacio: es que las tres funciones responden a un mismo control de material.
Congele bobina y material antes de configurar

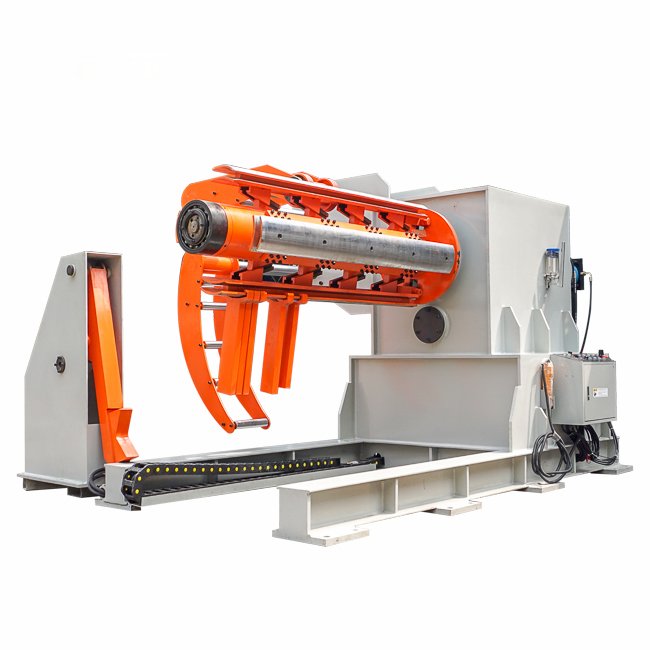

Deben documentarse la masa de bobina, el diámetro interior y exterior, y el recubrimiento. Con esos datos se define la capacidad de contención y el manejo seguro.
La selección debe considerar tira de alta resistencia. La fuente no publica grados ni espesores: esos valores salen del plano de la viga y del registro de revisión del material.
Antes de aceptar una propuesta se requieren los planos de producción y los registros de revisión de material. Una configuración basada en descripciones generales no es comparable.
Las cuatro puertas de verificación
Capacidad: comprobar que la bobina y el material corresponden a la configuración propuesta. Enderezado: medir la forma de la tira en la entrada del troquel, no a la salida de la enderezadora.
Movimiento de paso largo: trazar el desplazamiento exigente y su liberación dentro del ciclo disponible. Muestra de viga: medir las características definidas en el plano.
La segunda puerta es la que suele subestimarse. La forma de la tira en la entrada del troquel es el dato que importa, y puede diferir de lo que se observa inmediatamente después del enderezado.
Alta resistencia: enderezar sin dañar la superficie
El acondicionamiento debe preparar la tira para el troquel sin introducir daño superficial. En material de alta resistencia esa combinación es más estrecha: la fuerza necesaria para corregir forma se acerca a la que puede marcar.
Por eso el recubrimiento se documenta desde el principio: condiciona tanto el enderezado como el contacto de los rodillos de alimentación.
Si la superficie de la viga tiene requisitos declarados, deben formar parte del criterio de aceptación de la muestra y no evaluarse solo al final del proceso.
Qué no se afirma sin cotización vigente
No se declara resultado de ningún modelo NCHL sin una cotización vigente que corresponda a los datos congelados del proyecto. Las imágenes son material de guía técnica, no evidencia de proyecto de cliente.
Esa condición evita el problema habitual: citar la capacidad de una configuración para justificar otra distinta.
Cuando el proyecto tiene sus datos completos, la propuesta puede indicar qué serie y qué configuración cubren la combinación, y qué queda pendiente de confirmar.
Equipos que intervienen en esta guía
- Líneas 3 en 1 Cinco series NCHL que integran desbobinado, enderezado y alimentación en una estructura.
- Alimentadores para prensa Compare nueve tipos de alimentador y en qué condiciones se usa cada uno.
- Enderezadoras y niveladoras Ocho tipos de enderezadora y niveladora según espesor, ancho y exigencia de planitud.
Datos que conviene reunir antes de pedir apoyo
- Plano de producción de la viga y registro de revisión de material
- Masa de bobina, diámetro interior y exterior, y recubrimiento
- Grado y espesor de la tira de alta resistencia
- Progresión del troquel y paso largo requerido
- Ventana de prensa y ciclo disponible
- Requisitos de superficie declarados
- Criterio de medición de la muestra de viga
Preguntas frecuentes
¿Por qué una 3 en 1 y no una línea separada?
Porque integra manejo de bobina, enderezado y alimentación bajo un mismo control de material, lo que ayuda a mantener el lazo y a indexar una progresión larga. La decisión final depende de la bobina y del material congelados.
¿Qué grados de acero de alta resistencia cubre?
La fuente no publica grados ni espesores. Esos valores salen del plano de la viga y del registro de revisión del material, y se cruzan con la configuración propuesta.
¿Dónde se mide la forma de la tira?
En la entrada del troquel. Es el dato que importa y puede diferir de lo observado inmediatamente después del enderezado.
¿Puedo tomar como referencia un modelo NCHL publicado?
No sin una cotización vigente que corresponda a los datos de su proyecto. Citar la capacidad de una configuración para justificar otra distinta es un error frecuente.
¿El enderezado puede dañar la superficie?
En material de alta resistencia la ventana es estrecha: la fuerza necesaria para corregir forma se acerca a la que puede marcar. Por eso el recubrimiento y los requisitos de superficie se documentan desde el inicio.
