DIAGNÓSTICO · TENSIÓN RESIDUAL · VALIDACIÓN
Corrija ondas, curvatura y tensiones residuales antes del siguiente proceso
La forma visible es la señal, no el diagnóstico. Primero ubique dónde cambia el material; después separe memoria de bobina, tensión interna y deformación de proceso; al final valide una ruta con la muestra real.
- Entrada
- Bobina · hoja · pieza
- Decisión
- Origen antes que equipo
- Aceptación
- Mismo método, muestra trazable
01 · FIJE EL ESTADO DE ENTRADA
La forma de entrada cambia lo que debe observarse y conservarse.
Una bobina bajo tensión, una hoja sobre una mesa y una pieza liberada de su contorno no son la misma muestra. Antes de buscar una causa, congele el estado que realmente llega a rechazo.
Material continuo
¿La desviación cambia entre inicio, centro y final del rollo?
- Primer cambio posible
- Al liberar, desenrollar, tensar o detener
- Evidencia que debe conservar
- Posición en la bobina, cara, sentido, video libre y bajo tensión
Hoja cortada
¿La forma cambia por la manera de apoyar o por el evento de corte?
- Primer cambio posible
- Al separar, voltear, mover o apilar
- Evidencia que debe conservar
- Dirección de laminado, apoyo, cara, mapa por zonas y huella de corte
Pieza procesada
¿La pieza final revela tensiones que la hoja intacta no mostraba?
- Primer cambio posible
- Después de perforar, estampar, cortar o liberar puentes
- Evidencia que debe conservar
- Geometría real, vacíos, zonas funcionales, superficie y condición de ensamble

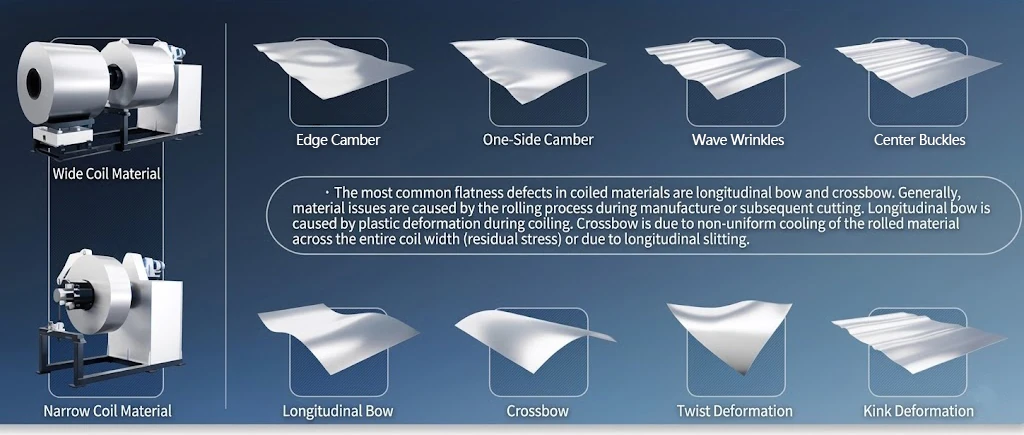

02 · ATLAS DE FORMA
Nombre el defecto antes de atribuirle una causa.
La imagen de conjunto sirve para reconocer la forma dominante. La clave en español permite leer la ilustración publicada sin convertirla en un diagnóstico automático.
El texto de la fuente relaciona arco longitudinal y transversal con eventos de laminación, enfriamiento, bobinado o corte. En producción, esa hipótesis debe verificarse por etapa.
- Material ancho en bobina
- La misma forma puede expresarse de manera distinta a lo largo del ancho.

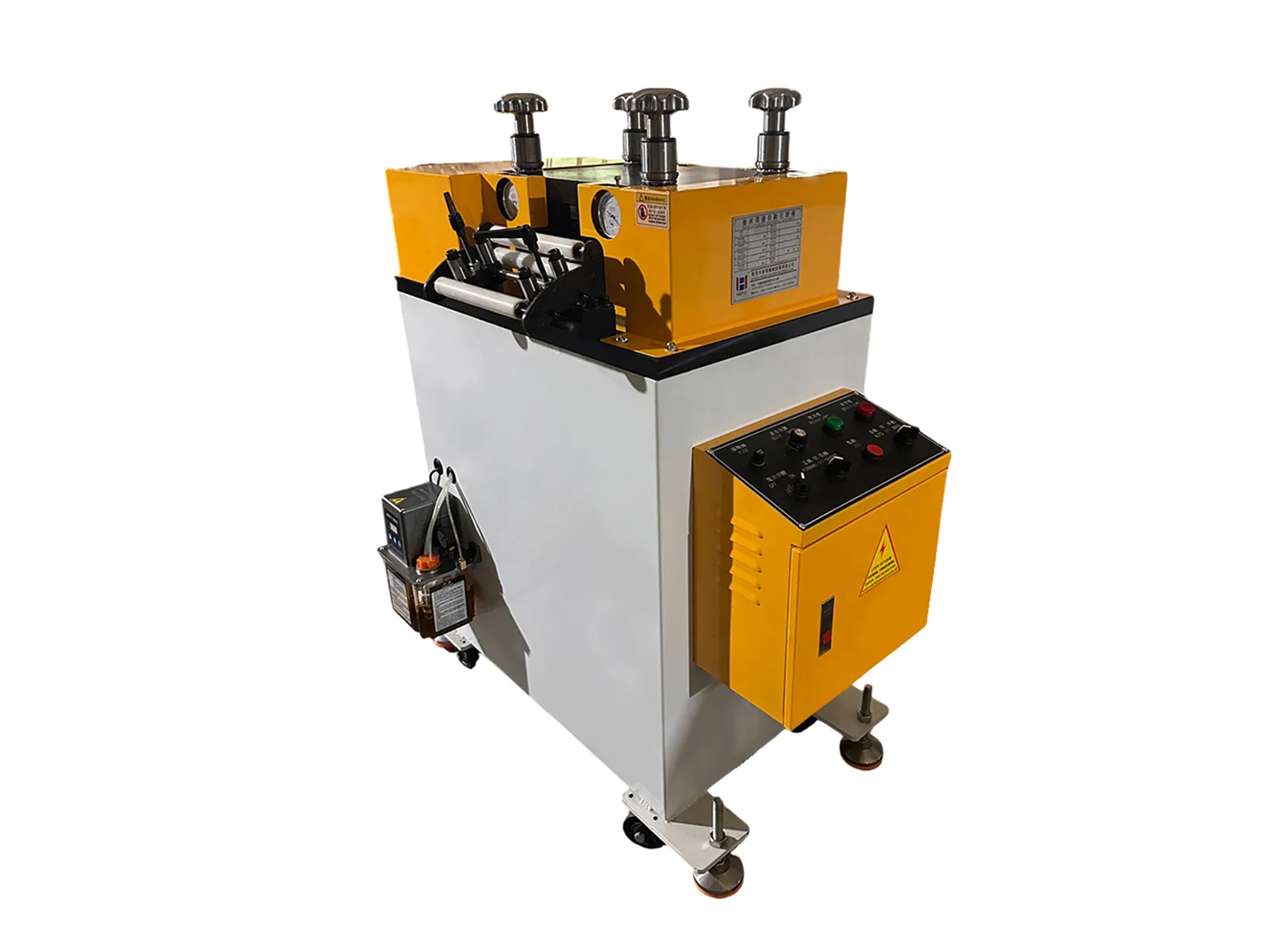

- Material angosto en bobina
- Una tira estrecha necesita conservar cara, sentido y posición dentro del rollo.
- Curvatura de borde
- El borde se desvía respecto de la dirección principal.
- Curvatura de un solo lado
- La desviación no se distribuye de manera simétrica.
- Arrugas u ondas
- La longitud excedente aparece como ondulación repetitiva.
- Abombamiento central
- El centro y los bordes no conservan el mismo apoyo.
- Arco longitudinal
- La curvatura sigue la dirección de avance o laminado.
- Arco transversal
- La sección se curva de borde a borde.
- Torsión
- Las esquinas dejan de compartir el mismo plano.
- Pliegue localizado
- Una zona pequeña concentra una deformación aguda.
Aísle una forma a la vez.
Seleccione el síntoma dominante y registre siempre orientación, apoyo, escala y momento del proceso.

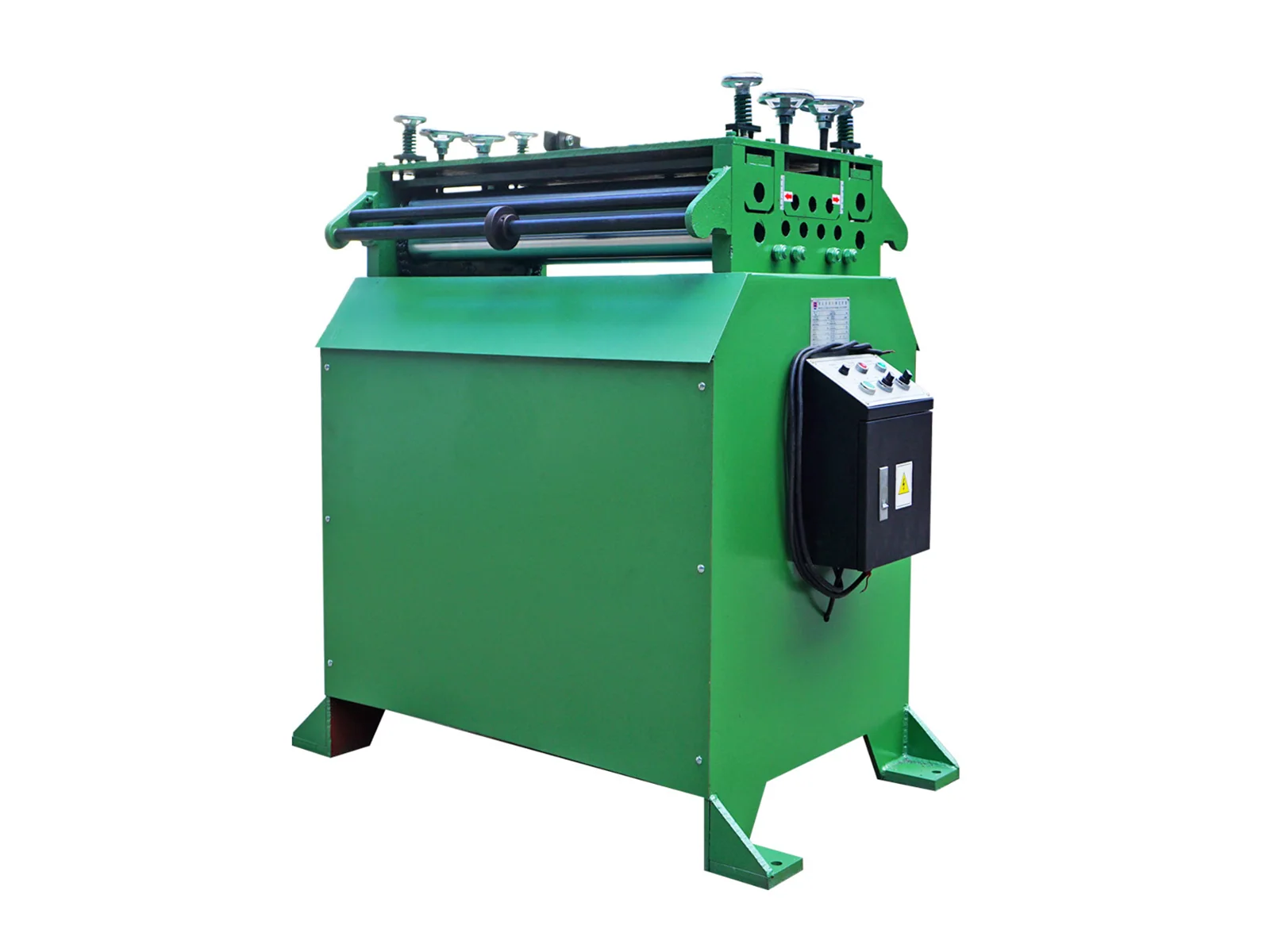

F-01
Memoria de bobina
Curvatura persistente en el sentido de avance después de liberar el material.
- Observe
- Radio, orientación y cambio entre exterior e interior de la bobina.
- Aísle
- Mida antes y después del desenrollado sin confundir la tensión del lazo.
- Registre
- Posición dentro de la bobina, cara convexa y tiempo desde la liberación.
03 · ENCUENTRE EL PRIMER CAMBIO
Recorra el proceso hacia atrás hasta localizar la primera desviación reproducible.
No mida solo la pieza rechazada. El recorrido completo permite separar una condición de materia prima de la carga de línea, la liberación de geometría o un apoyo de ensamble.
- 01Recepción
¿La forma ya existe en bobina, hoja o paquete antes de manipular?
- 02Después de liberar
¿Aparece al quitar flejes, desenrollar o separar la hoja del soporte?
- 03Después de alimentar
¿Cambia con tensión, guiado, paradas o presión de contacto?
- 04Después de perforar
¿La eliminación de material libera tensiones de forma asimétrica?
- 05Después de cortar con calor
¿La secuencia, concentración térmica o geometría modifica la forma?
- 06En apilado o ensamble
¿La desviación solo se vuelve crítica al apoyar, apilar, soldar o montar?
04 · TENSIÓN RESIDUAL Y FLEXIÓN
La corrección busca redistribuir deformación, no solo presionar contra una mesa.

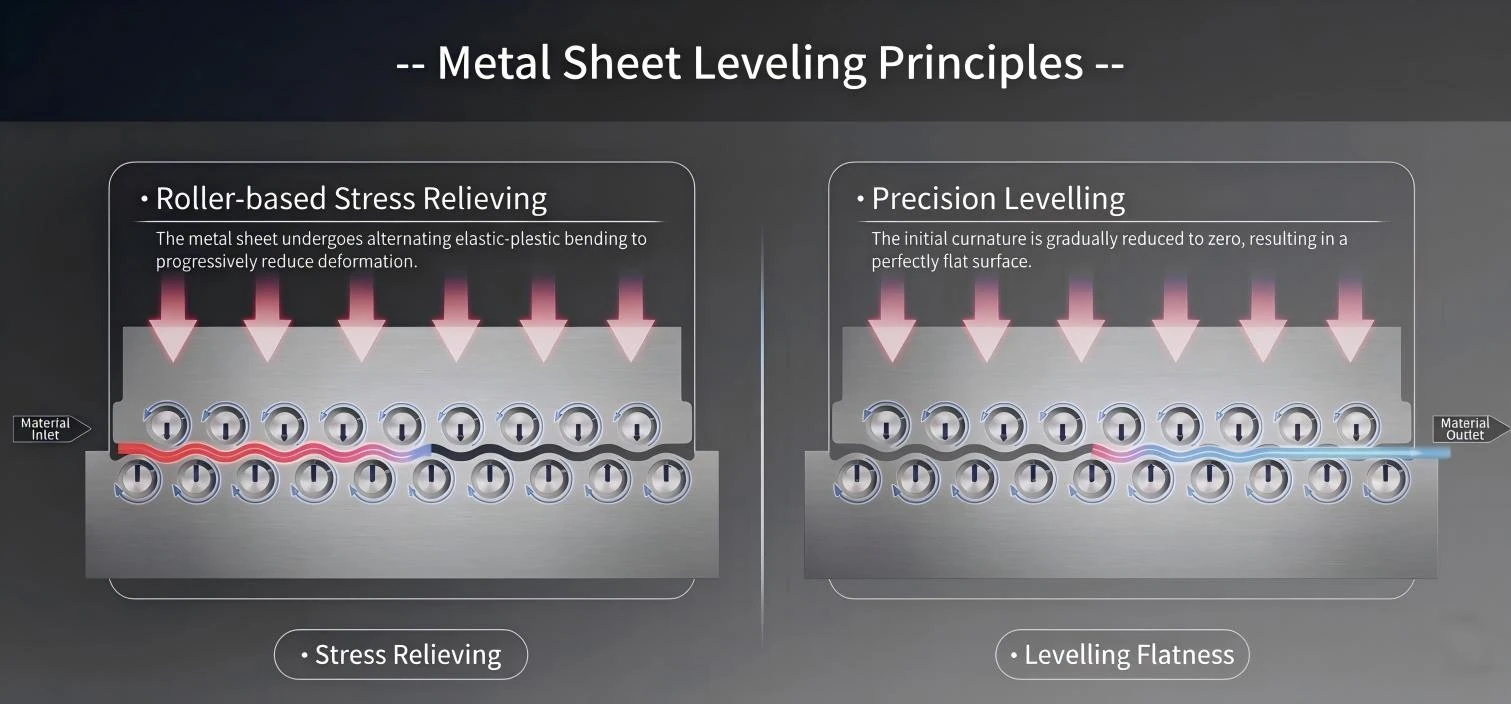

Tres ilustraciones de la fuente explican la cadena causal: flexiones opuestas, respuesta a través del espesor y una ruta de contacto que disminuye su acción hacia la salida.
La corrección ocurre por flexiones alternadas, no por una sola presión.
La imagen original contrasta una ruta de alivio progresivo con una reducción gradual de curvatura. Sirve para comprender el principio; no fija cantidad de contactos, ajuste ni resultado.
- Alivio por contactos alternados
- La lámina atraviesa flexiones elástico-plásticas opuestas para reducir deformación de manera progresiva.
- Entrada / salida
- Conserve el estado del material antes de entrar y después de salir para poder comparar.
- Reducción gradual de curvatura
- La segunda mitad de la imagen representa una disminución progresiva, no una tolerancia publicada.
- Límite de la ilustración
- La frase inglesa “perfectly flat surface” es conceptual y no constituye garantía de resultado.

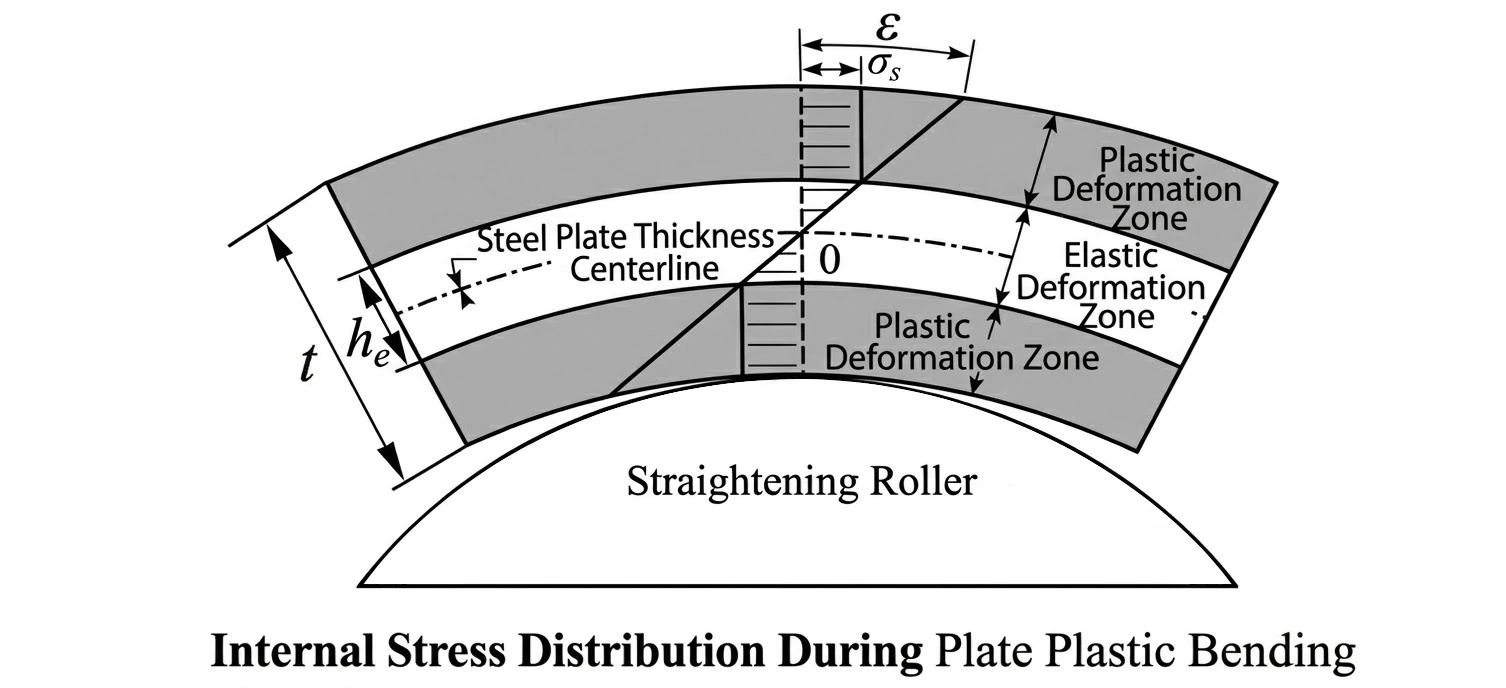

El cambio estable depende de qué parte del espesor entra en respuesta plástica.
El centro puede permanecer en respuesta elástica mientras las capas exteriores alcanzan deformación plástica. El balance depende del material y de la curvatura aplicada.
- Espesor y línea central
- La sección muestra el espesor de la placa y su referencia central.
- Zona elástica
- Parte del espesor recupera forma al retirar la carga.
- Zonas plásticas
- Las capas exteriores pueden conservar cambio permanente.
- Símbolos del original
- t, hₑ, ε y σₛ se conservan como notación; la fuente no aporta aquí valores para esta aplicación.

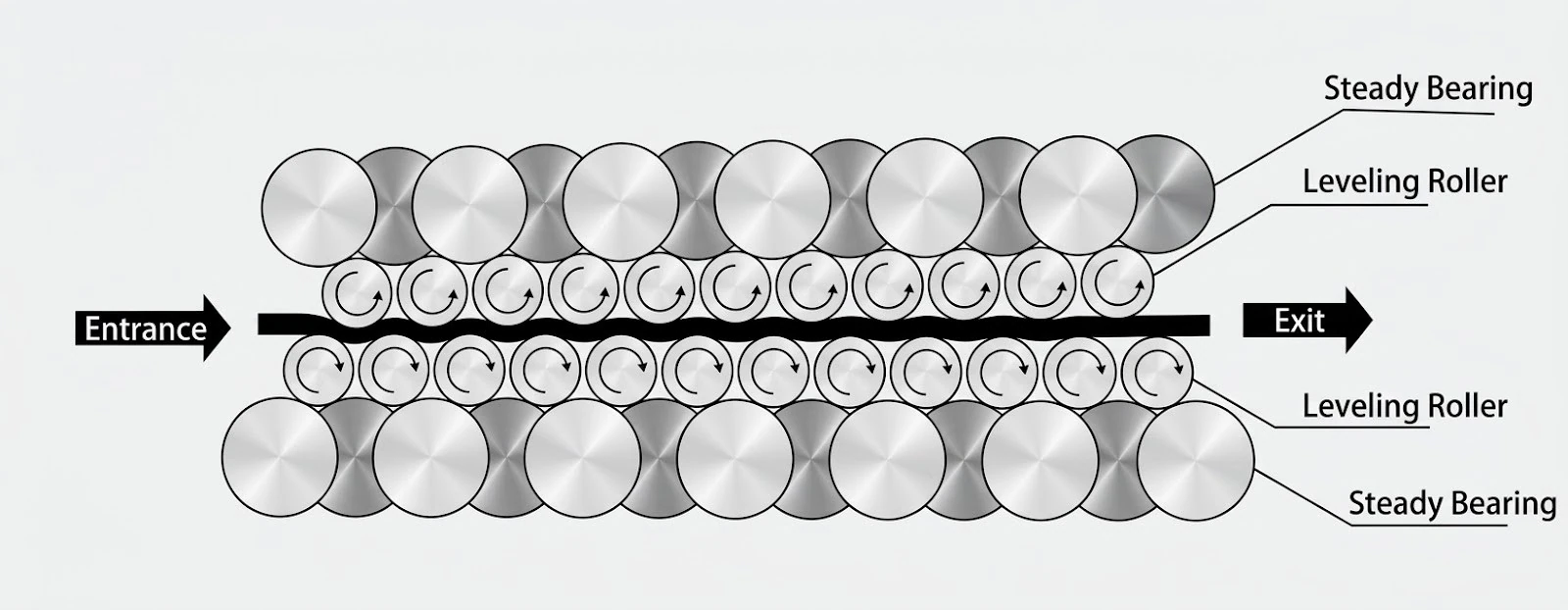

La ruta de contacto debe reducir la corrección de forma controlada hacia la salida.
Los contactos superiores e inferiores producen curvaturas opuestas; los apoyos ayudan a sostener el conjunto. La figura explica una relación, no una configuración universal.
- Entrada
- Estado inicial y primera curvatura aplicada.
- Contactos de trabajo
- Elementos superiores e inferiores que alternan la dirección de flexión.
- Apoyos
- Elementos de respaldo representados alrededor de la ruta.
- Salida
- Punto donde se vuelve a medir con la misma referencia.
- Límite de la ilustración
- La cantidad y disposición visibles son esquemáticas; no congelan un número de contactos.
Profundidad de acción
Diámetro de contacto, penetración, espesor y resistencia influyen en cuánto material cambia de estado.
Ruta de flexión
La cantidad de contactos y su ajuste determinan cómo decrece la corrección a lo largo del recorrido.
Soporte y rigidez
La desviación del conjunto bajo carga puede alterar la distribución transversal del trabajo.
Tensión residual
El objetivo es reducir diferencias internas que vuelven a aparecer al perforar, cortar o liberar la pieza.
05 · VARIABLES QUE DEBEN CONFIRMARSE
La causa física debe traducirse en condiciones que puedan observarse y repetirse.
Las fotografías muestran configuraciones HENLI concretas. Explican qué conviene verificar; no describen un estándar común ni sustituyen la evaluación de la muestra.

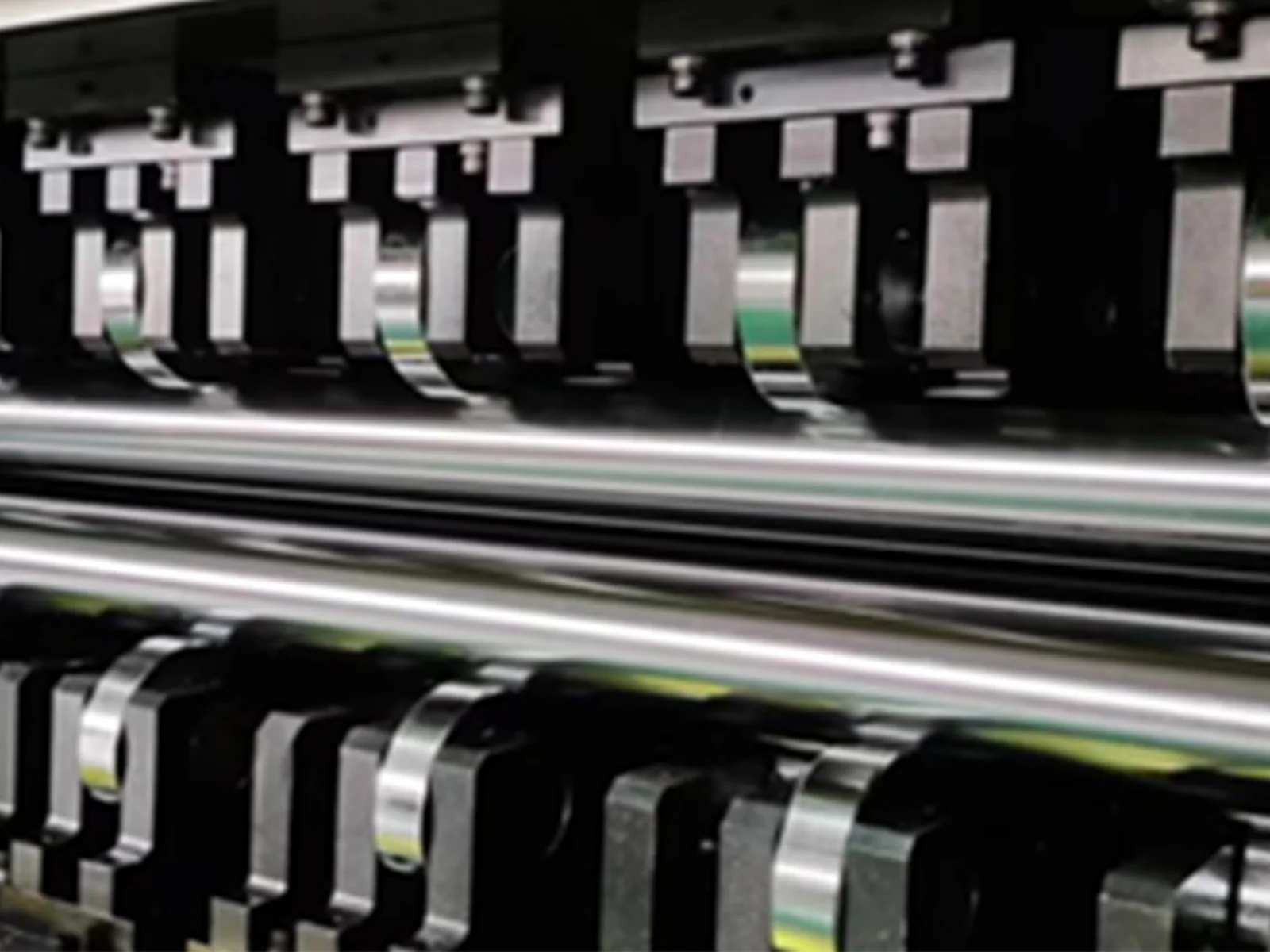

Rigidez transversal bajo carga
Algunas arquitecturas añaden apoyos para limitar la flexión bajo carga. La disposición concreta depende del material y del proyecto.

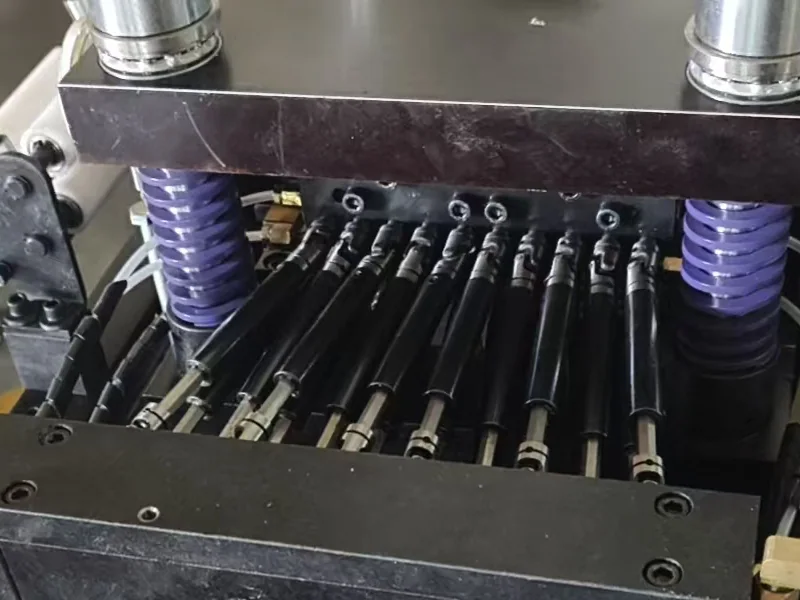

Transmisión y estabilidad de contacto
La forma de transmitir movimiento puede influir en vibración y contacto. Esta imagen documenta una configuración, no una prestación universal.

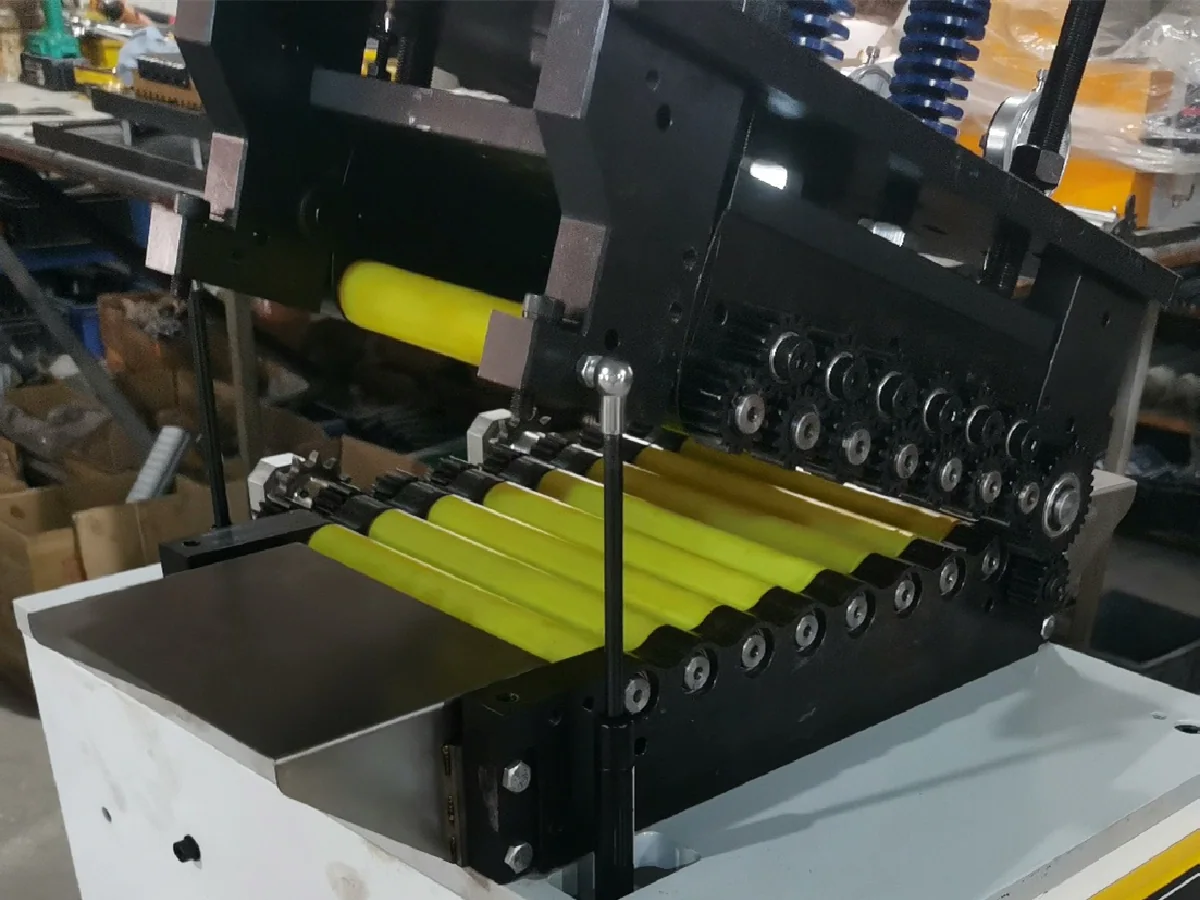

Acceso para inspección y limpieza
Un acceso abierto puede facilitar la limpieza cuando la apariencia es crítica. Su disponibilidad se confirma según la configuración.

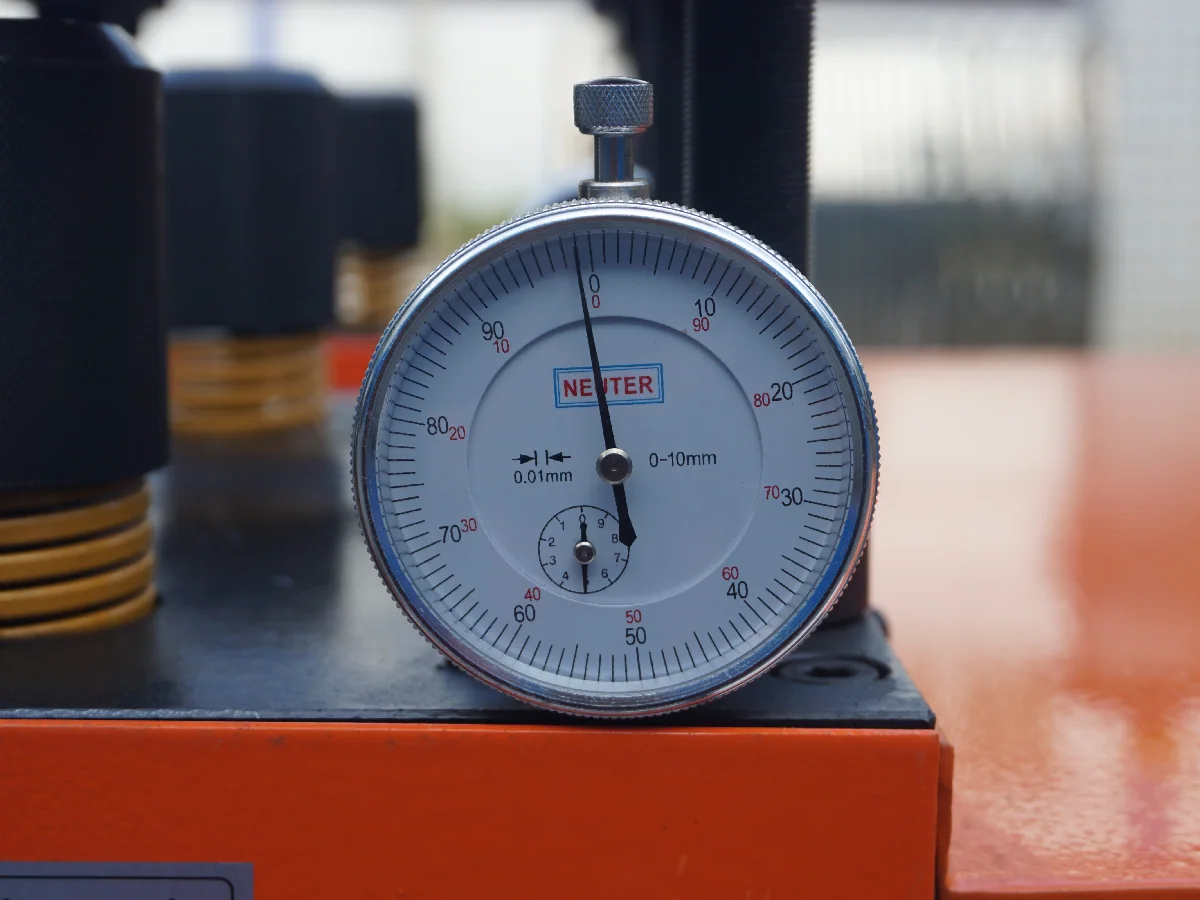

Referencia repetible de ajuste
La fotografía muestra un reloj comparador: puede ayudar a registrar una referencia, pero no demuestra control automático, memoria ni recetas.
Ejemplos visuales publicados por HENLI. La arquitectura se confirma con material, geometría, proceso y muestra.
06 · TRES RUTAS DE DECISIÓN
El punto de corrección debe quedar antes del evento que hace irreversible el rechazo.
Cada ruta empieza con una forma de entrada, busca la primera desviación repetible y termina con una salida de prueba distinta. No se selecciona por apariencia del equipo.

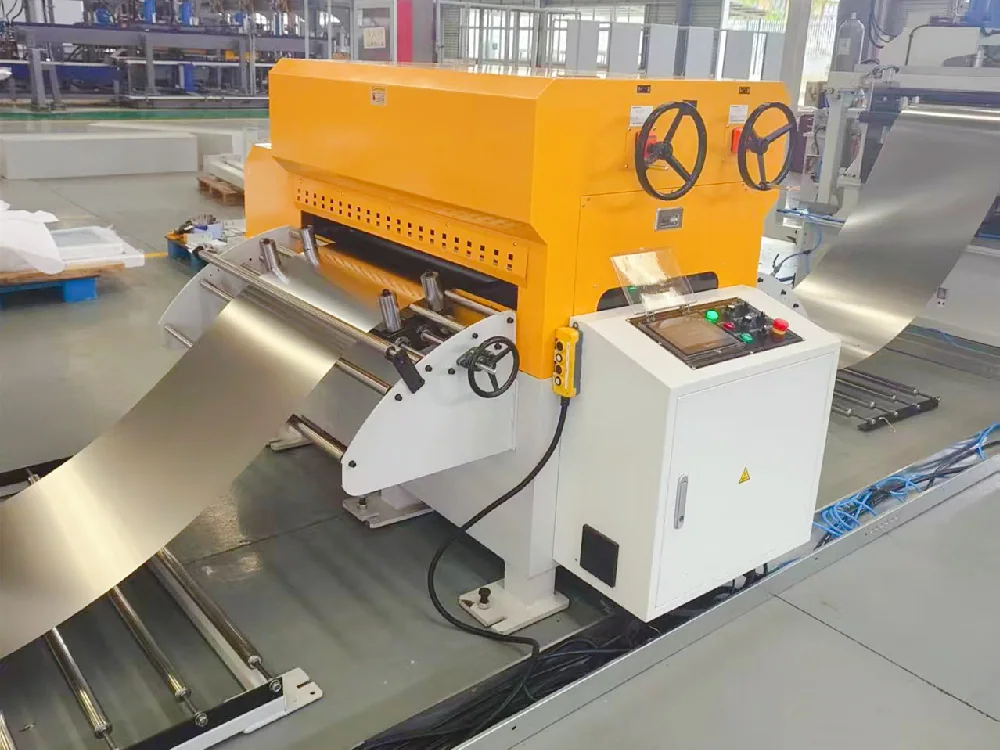

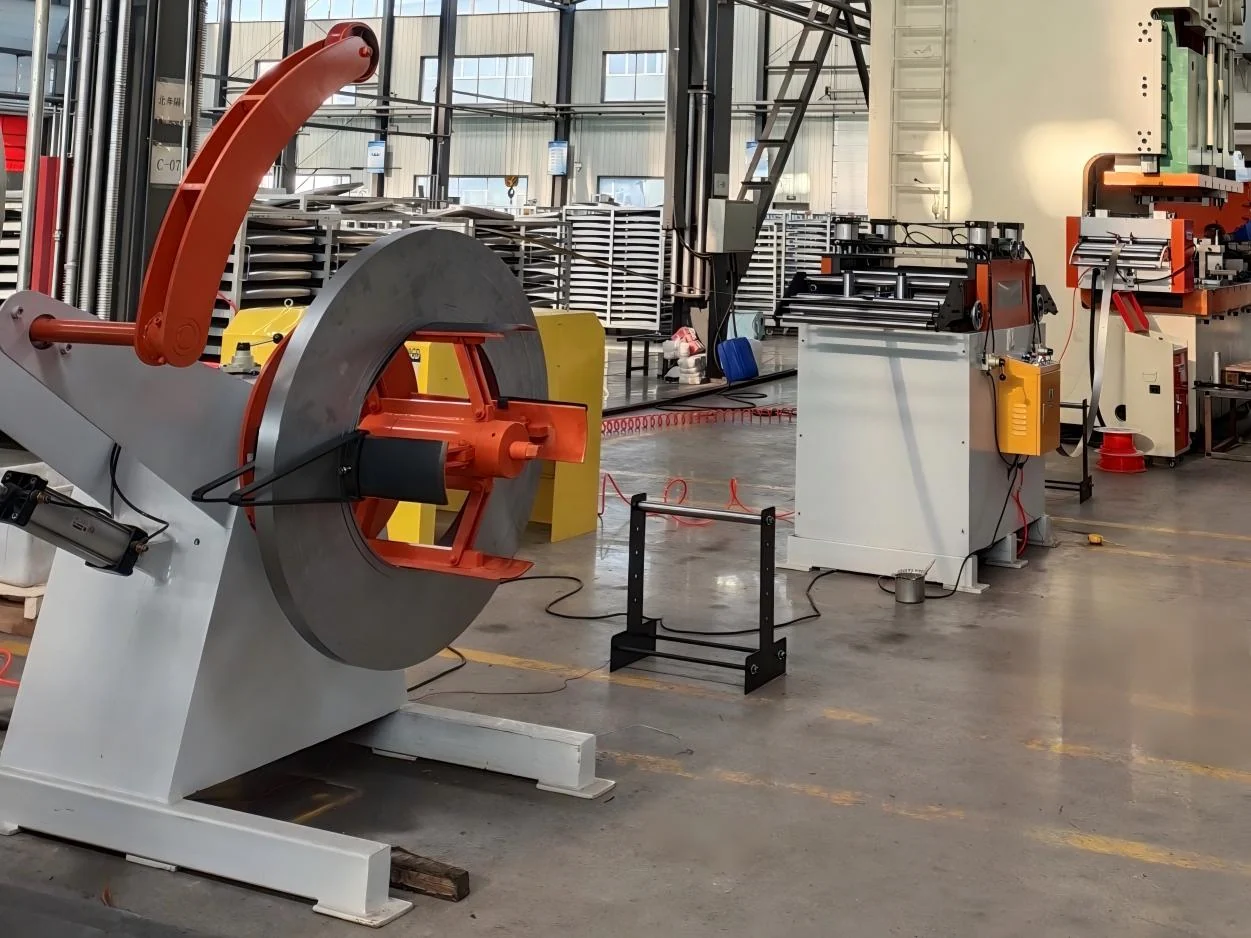

Material continuo
Localice la primera variación sin confundir memoria libre con tensión de producción.
- Compare la forma antes y después de liberar el rollo.
- Marque puntos antes y después de cada transferencia.
- Vuelva a medir durante velocidad estable, parada y reinicio.
Registro por tramo, cara, sentido y condición de línea.

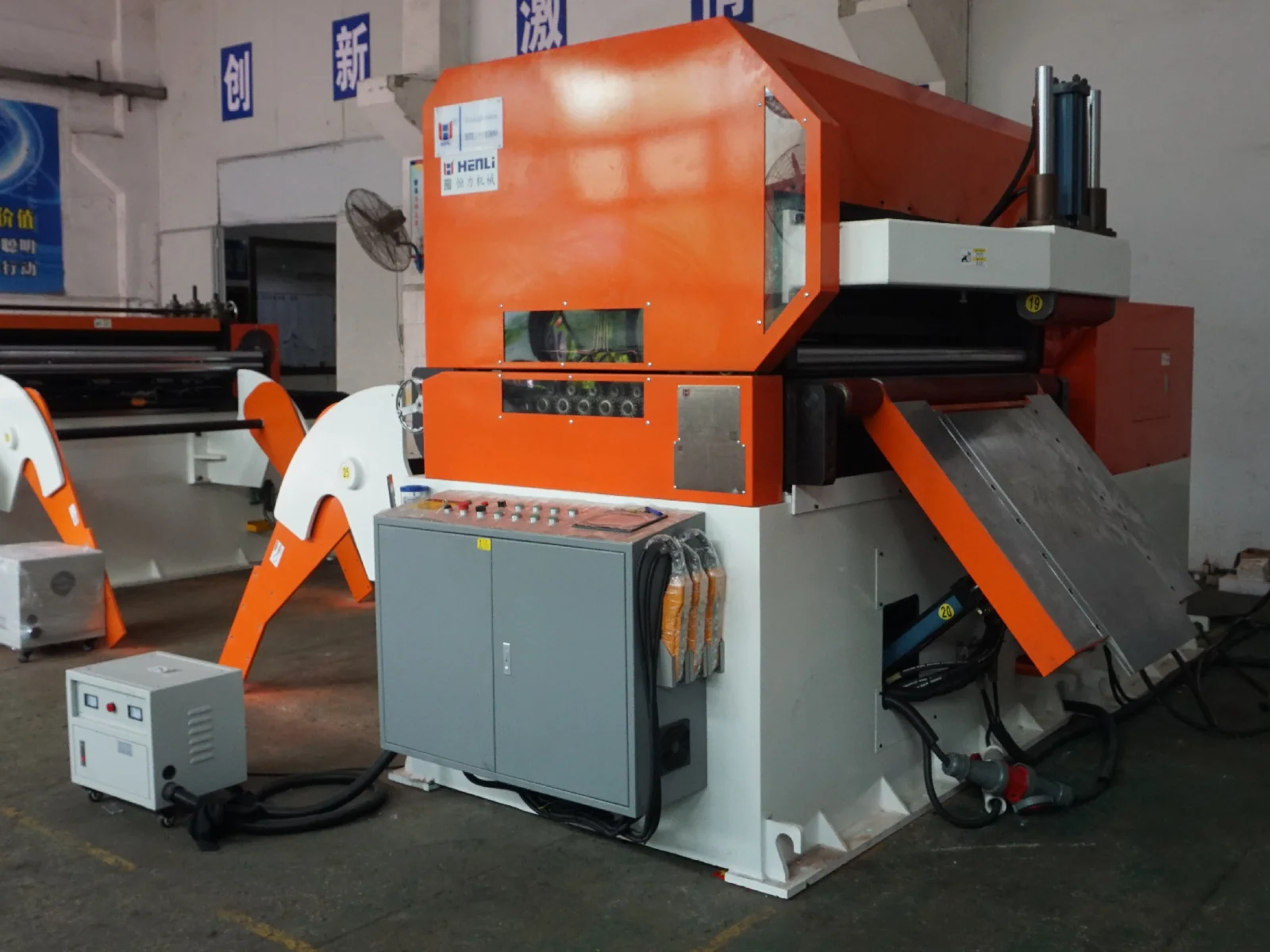

Hoja individual
Conserve orientación y apoyo para que el mapa del defecto sea repetible.
- Marque dirección de laminado, cara y zonas de medición.
- Separe la huella del corte de la deformación previa.
- Compare hojas del mismo lote con el mismo soporte.
Mapa por zonas, cara, dirección y etapa de corte.
Pieza después del proceso
Pruebe la geometría real; una tira plana no representa una pieza con vacíos.
- Registre puentes, aberturas, bordes y zonas funcionales.
- Compare antes y después del evento crítico con una muestra trazable.
- Repita la medición después del tiempo o ensamble acordado.
Aceptación sobre la pieza funcional y su proceso posterior.
07 · ESTADOS DE APLICACIÓN
La misma palabra “plano” cambia de significado con la geometría y el siguiente proceso.
Las ocho fotografías documentan estados de aplicación distintos. No identifican la misma pieza, no comparten un método de medición y no constituyen una secuencia de resultado.

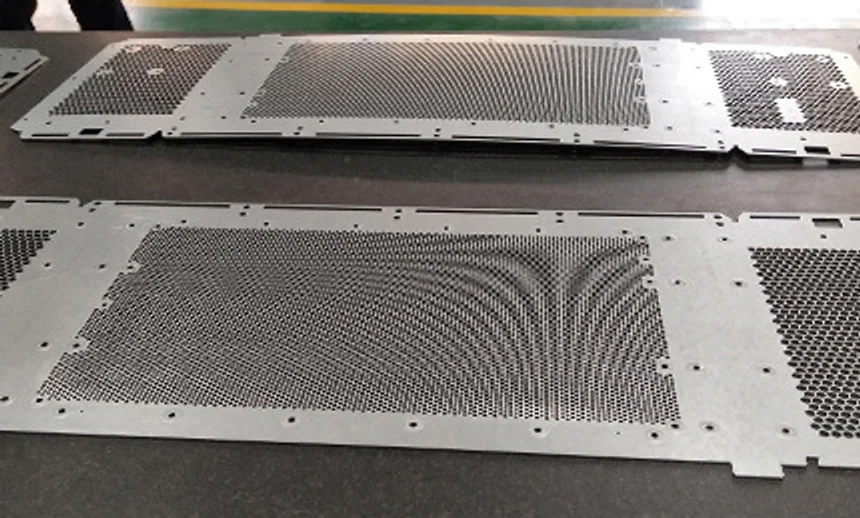

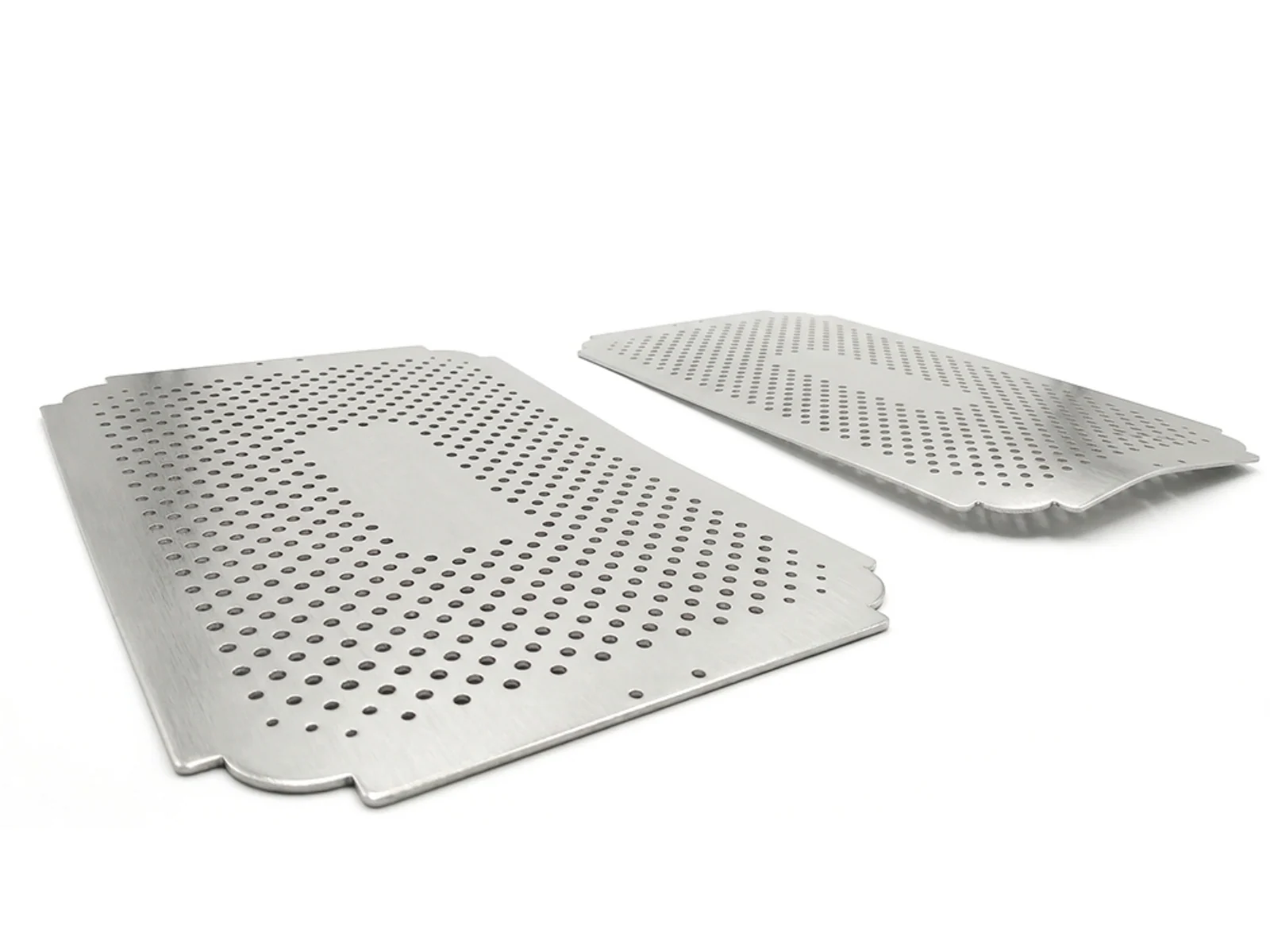

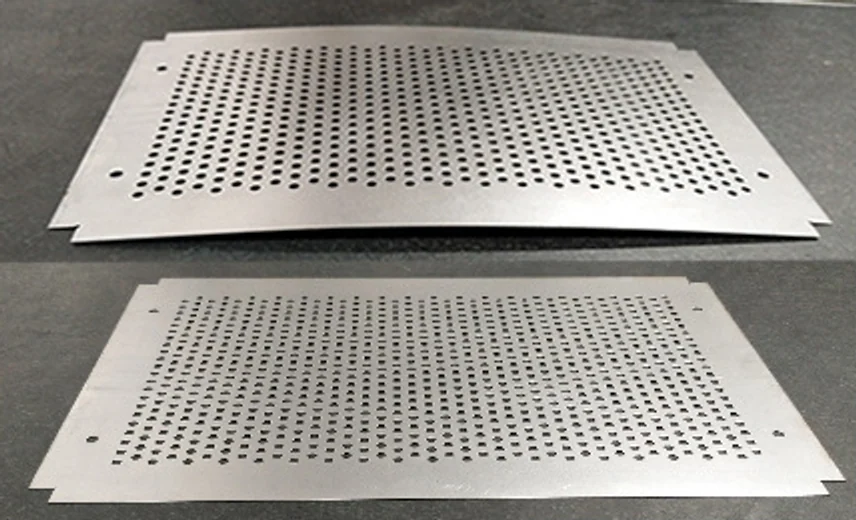

Panel con alta densidad de perforación
Registre por separado área perforada, marco exterior, zonas ciegas y apoyo de medición.

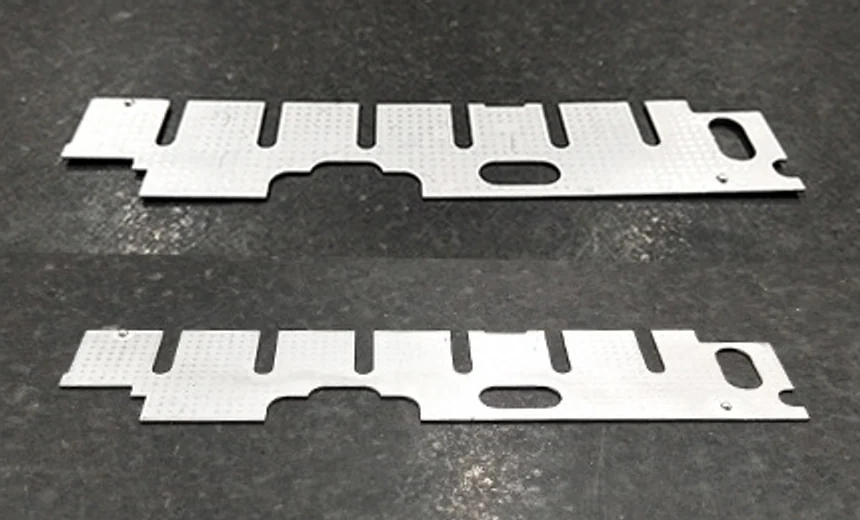

Pieza angosta con ranuras y puentes
Las ranuras cambian la rigidez local; mida extremos, puente central y cara funcional.

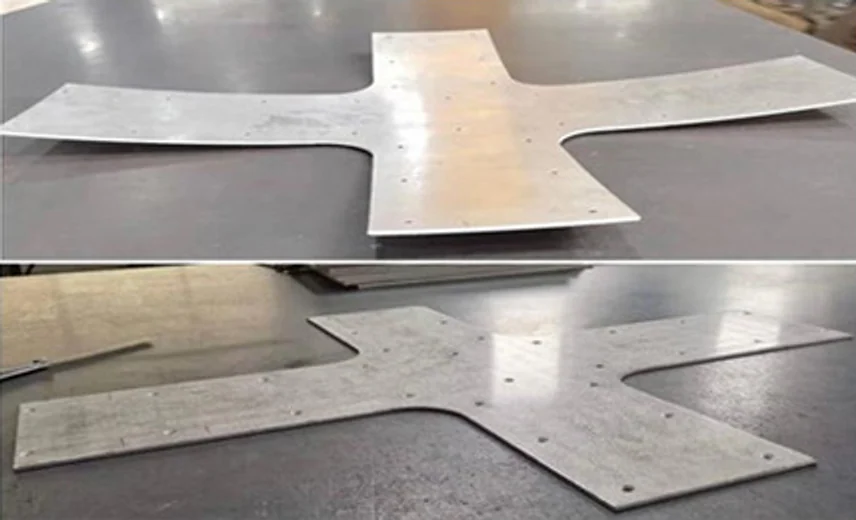

Contorno delgado con grandes aberturas
Liberar el contorno puede revelar curvatura que la hoja completa ocultaba.

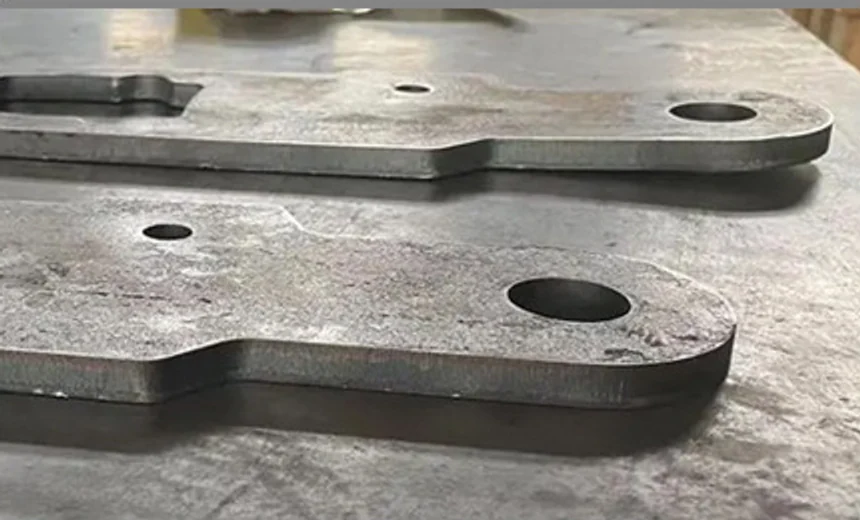

Pieza de mayor sección con orificios
El apoyo, la zona de contacto y la recuperación elástica deben evaluarse sobre esta geometría.

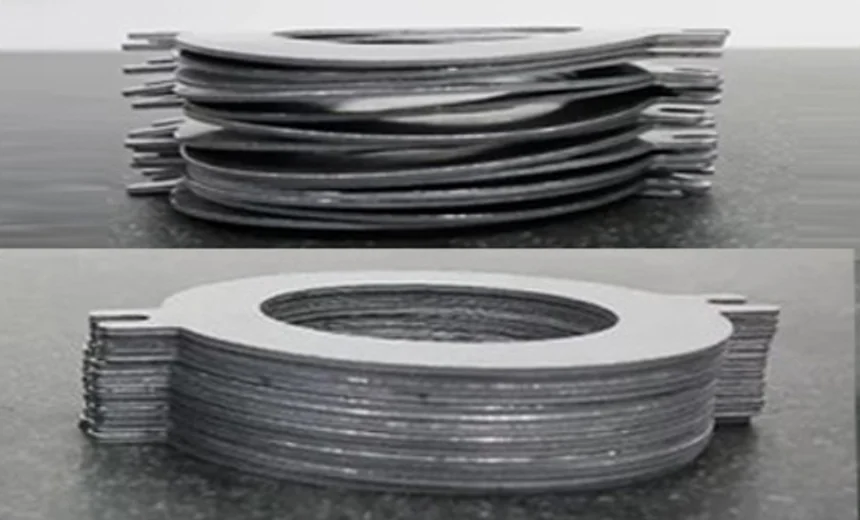

Laminaciones observadas en apilado
Una desviación pequeña por pieza puede acumularse y volverse crítica en el paquete.

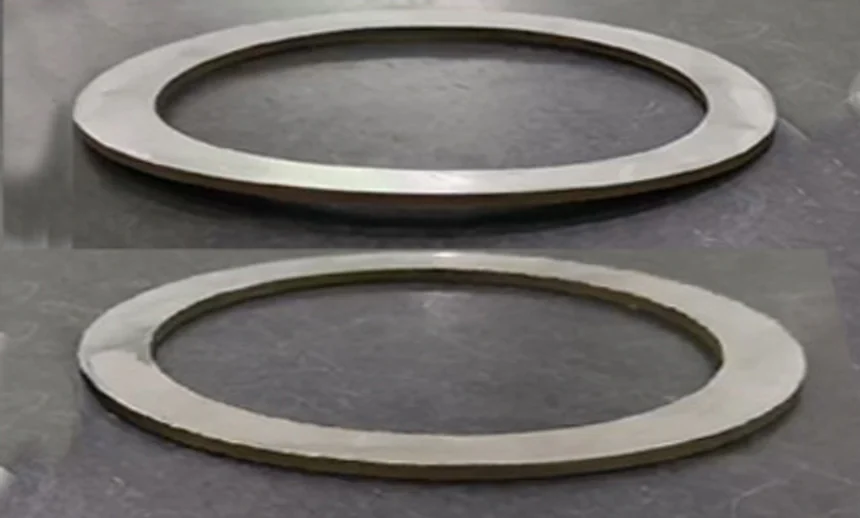

Anillo observado como pieza individual
La aceptación de una pieza suelta y la del apilado son dos comprobaciones distintas.

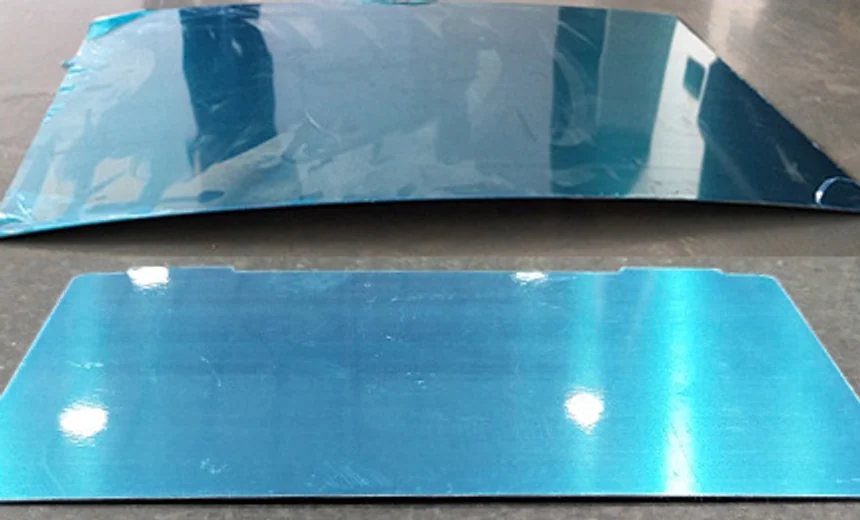

Superficie protegida con película
La forma no puede aprobarse separada de rayas, marcas, limpieza y cara visible.

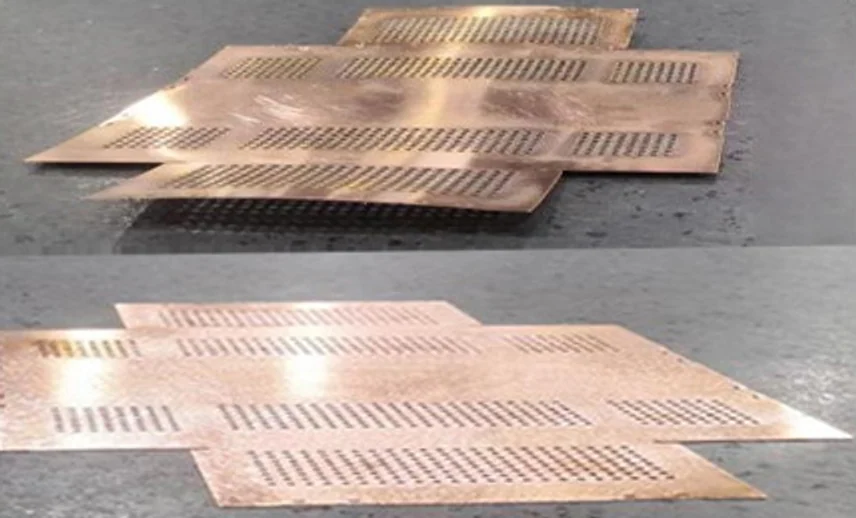

Lámina fina con superficie visible
Declare zonas que no admiten contacto, acabado, limpieza y orientación de la cara funcional.
Un verdadero “antes y después” exige la misma muestra o un lote trazable, el mismo apoyo, los mismos puntos, el mismo tiempo de reposo y un criterio de aceptación definido.

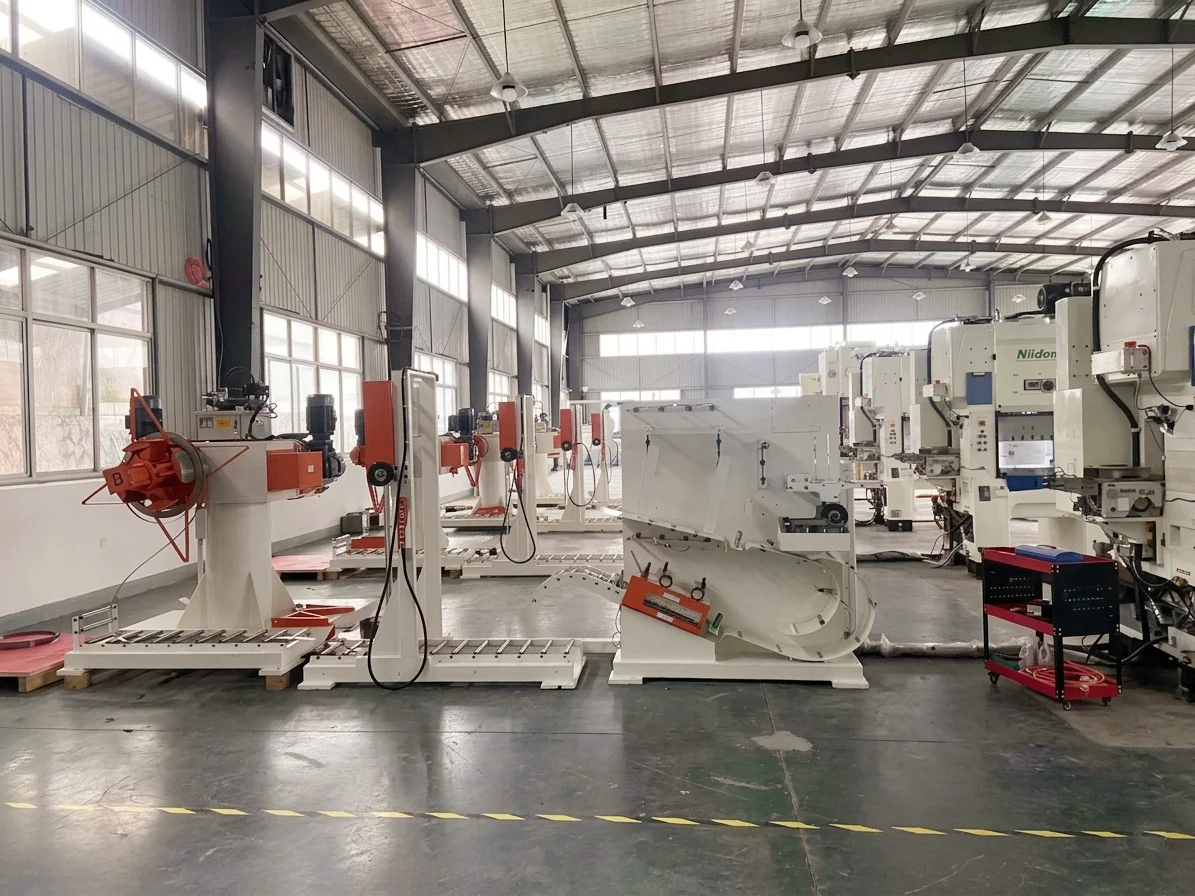

08 · PROTOCOLO DE MUESTRAS
Convierta “más plano” en una condición que pueda repetirse y aceptarse.
La prueba empieza con el defecto base y termina con el mismo método de comprobación. Si faltan material, dimensión o criterio, solo queda una impresión visual.
- 01Fije la referencia
Foto y video con escala, orientación, apoyo y ubicación de la desviación.
- 02Declare el material
Grado, condición, espesor, resistencia disponible, ancho o dimensiones de pieza.
- 03Conserve la geometría
Envíe pieza real, patrón de perforación, dirección de laminado y zonas que no admiten contacto.
- 04Defina el objetivo
Tolerancia y método de medición acordados, no una promesa genérica de resultado.
- 05Proteja la superficie
Indique cara visible, recubrimiento, película, limpieza y marcas no aceptables.
- 06Incluya el siguiente proceso
Explique si la pieza se alimenta, punzona, corta, suelda, apila o ensambla.
- 07Repita la medición
Use la misma cara, apoyo, orientación, tiempo y puntos antes y después.
- 08Cierre la aceptación
Registre qué condición pasa, cuál falla y qué variables quedan pendientes de ingeniería.

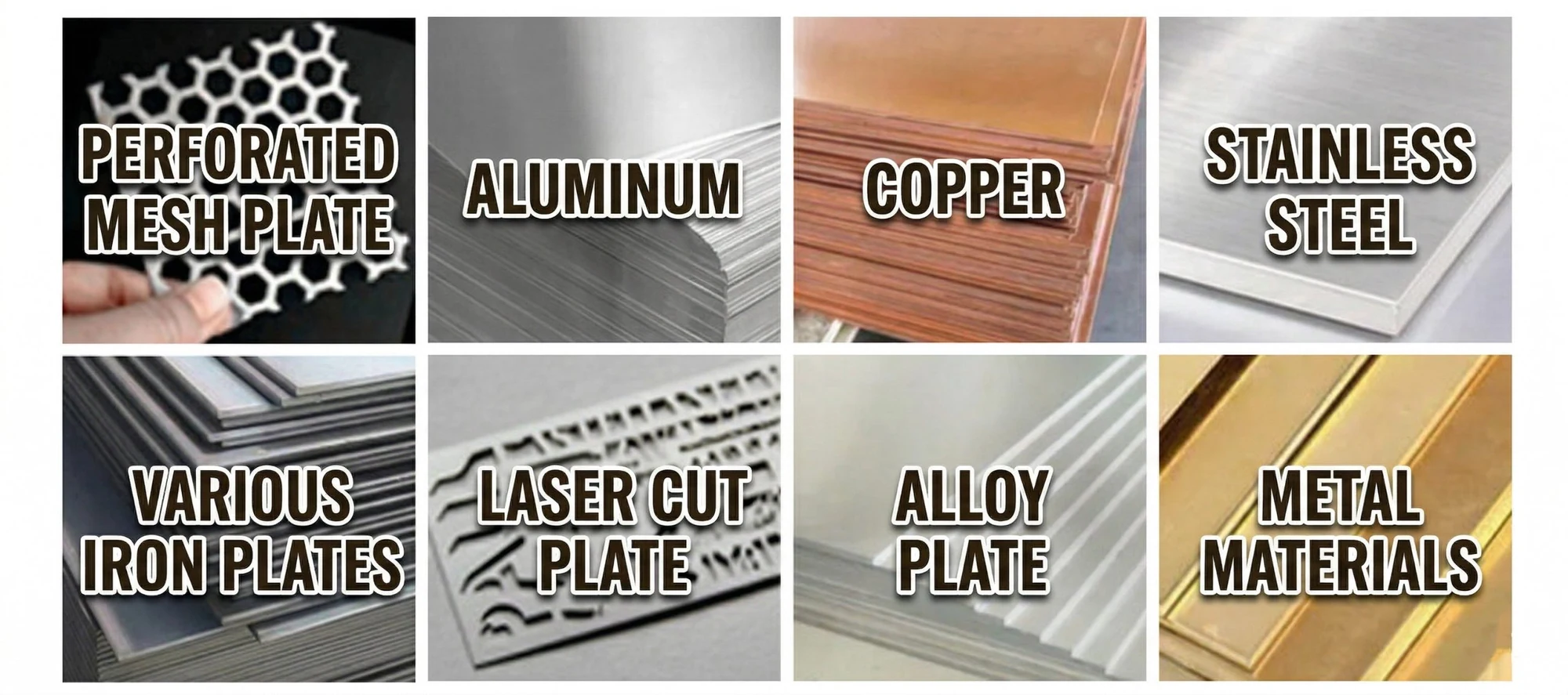

EL NOMBRE DEL METAL NO DEFINE LA PRUEBA
Declare condición, resistencia, geometría, recubrimiento y cara visible.
La matriz reúne materiales y formas de referencia. No declara compatibilidad universal ni una capacidad fija; cada muestra necesita datos mecánicos y una condición de aceptación.
- Malla o placa perforada
- Aluminio
- Cobre
- Acero inoxidable
- Placas ferrosas diversas
- Placa cortada por láser
- Placa de aleación
- Otros materiales metálicos
09 · LÍMITES DEL PROCESO
No toda deformación puede resolverse con una ruta de flexiones alternadas.
Material frágil
Si la deformación admisible es pequeña, la flexión puede generar fisuras o daño. Requiere ensayo específico.
Respuesta principalmente elástica
Si la pieza recupera casi toda su forma al liberar carga, la ruta puede no producir un cambio estable.
Torsión tridimensional severa
Una superficie con giro complejo puede necesitar apoyo, conformado u otro proceso dedicado.
Geometría sin contacto seguro
Relieves, piezas formadas o zonas funcionales pueden impedir un recorrido uniforme entre contactos.
Pliegue o daño localizado
Una marca aguda, arruga o estiramiento permanente no equivale a una onda distribuida.
Objetivo sin método
Si no existe referencia, tolerancia ni forma de medir, no hay base para validar el resultado.
10 · SOLO DESPUÉS DEL DIAGNÓSTICO
La muestra define el punto de intervención; las familias se comparan aparte.

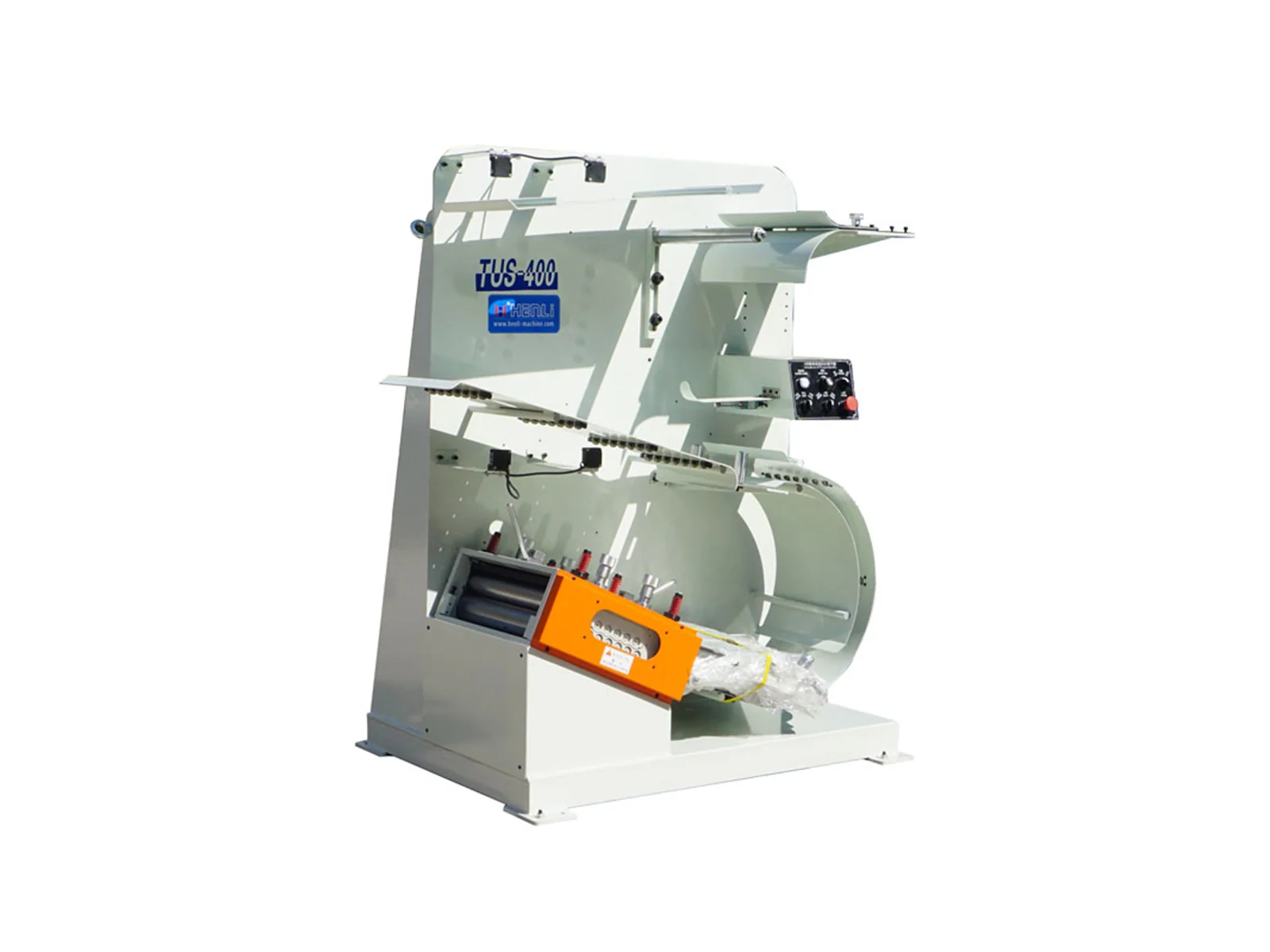

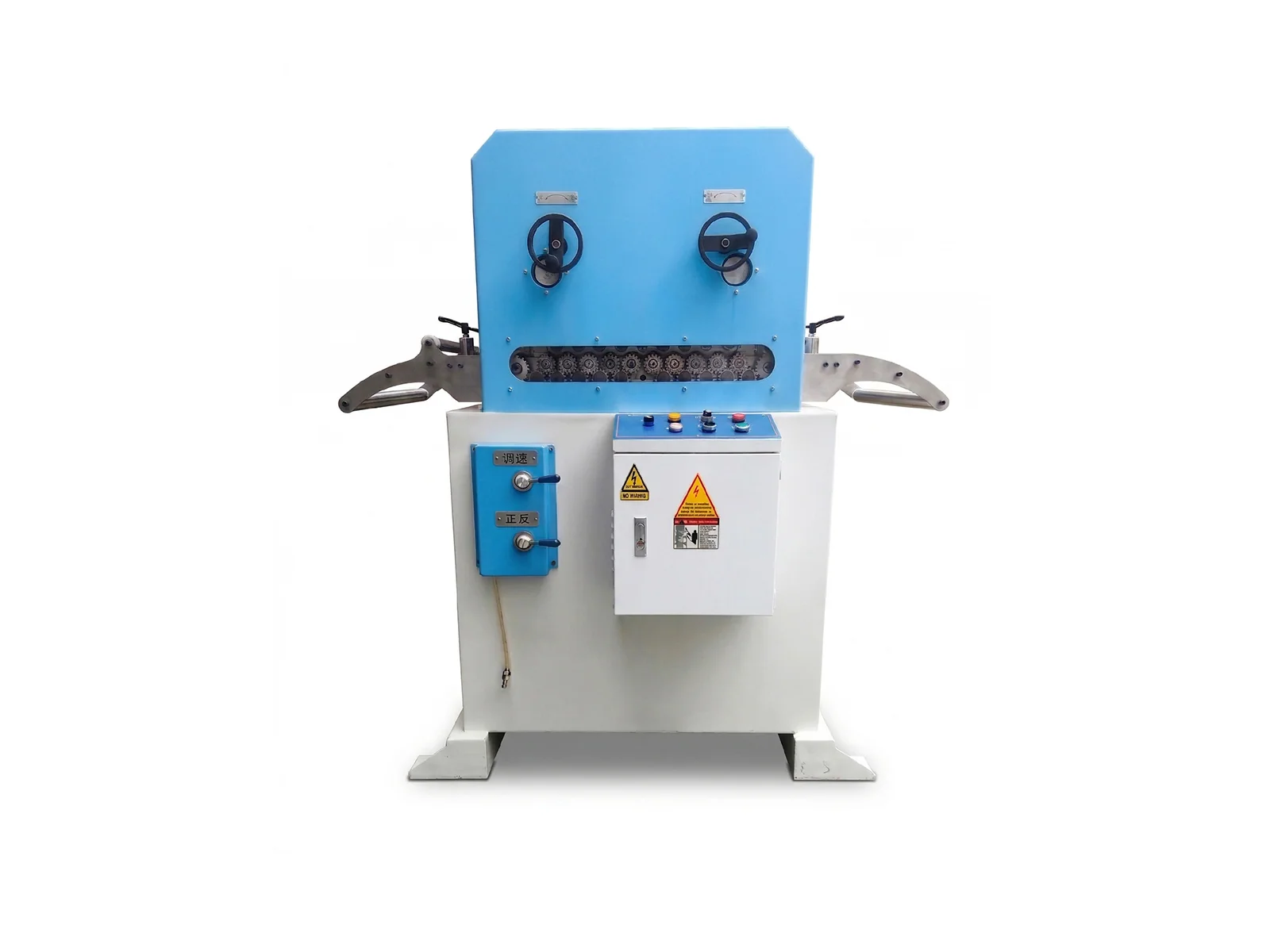

La apariencia del equipo no basta para decidir. Estas referencias HENLI ayudan a ordenar forma de entrada, demanda mecánica, ritmo y punto de intervención; la recomendación se confirma con la muestra y el proceso.
Configuraciones visuales publicadas por HENLI. No forman un catálogo, una matriz de modelos ni una promesa de capacidad estándar.

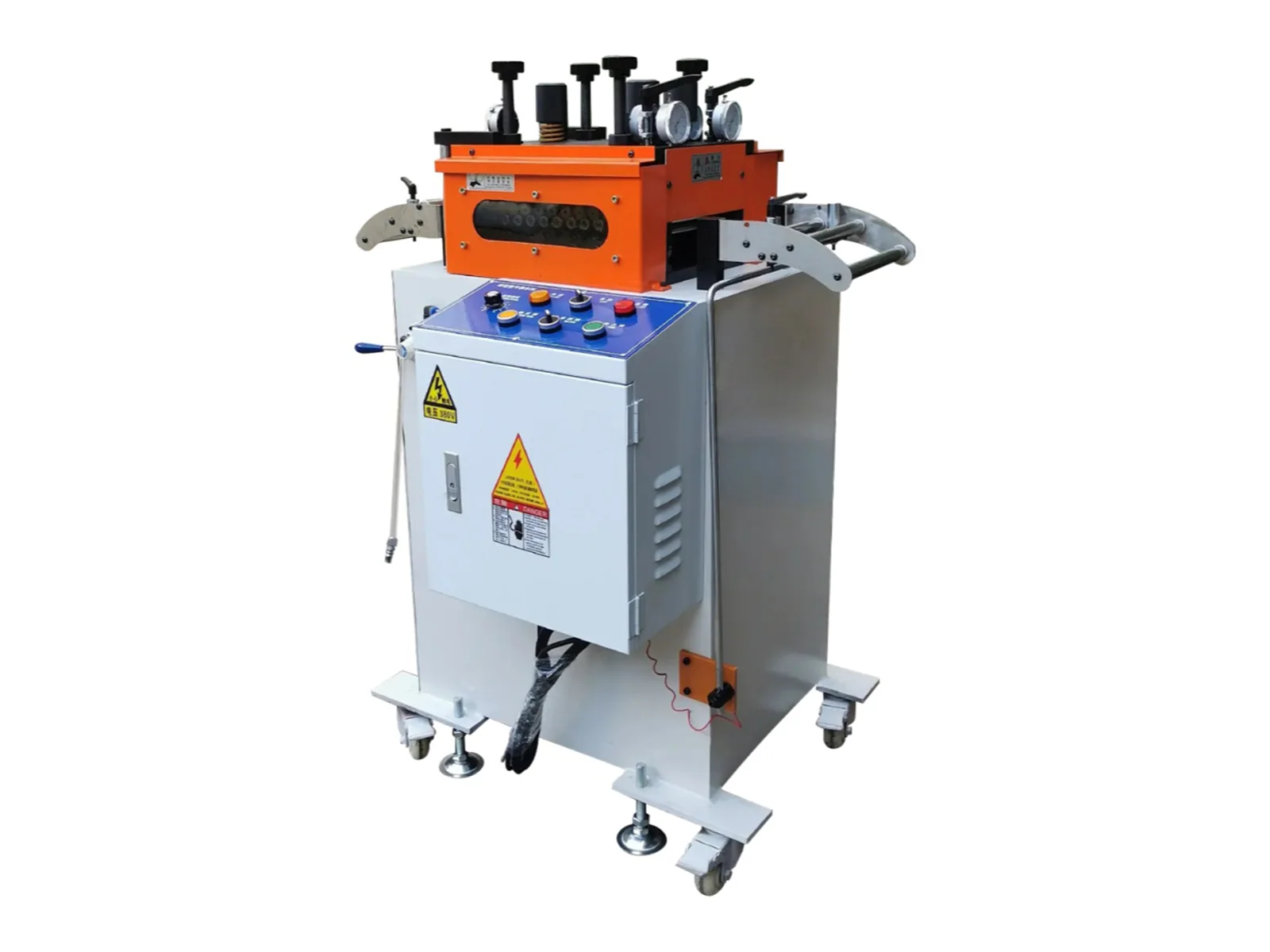

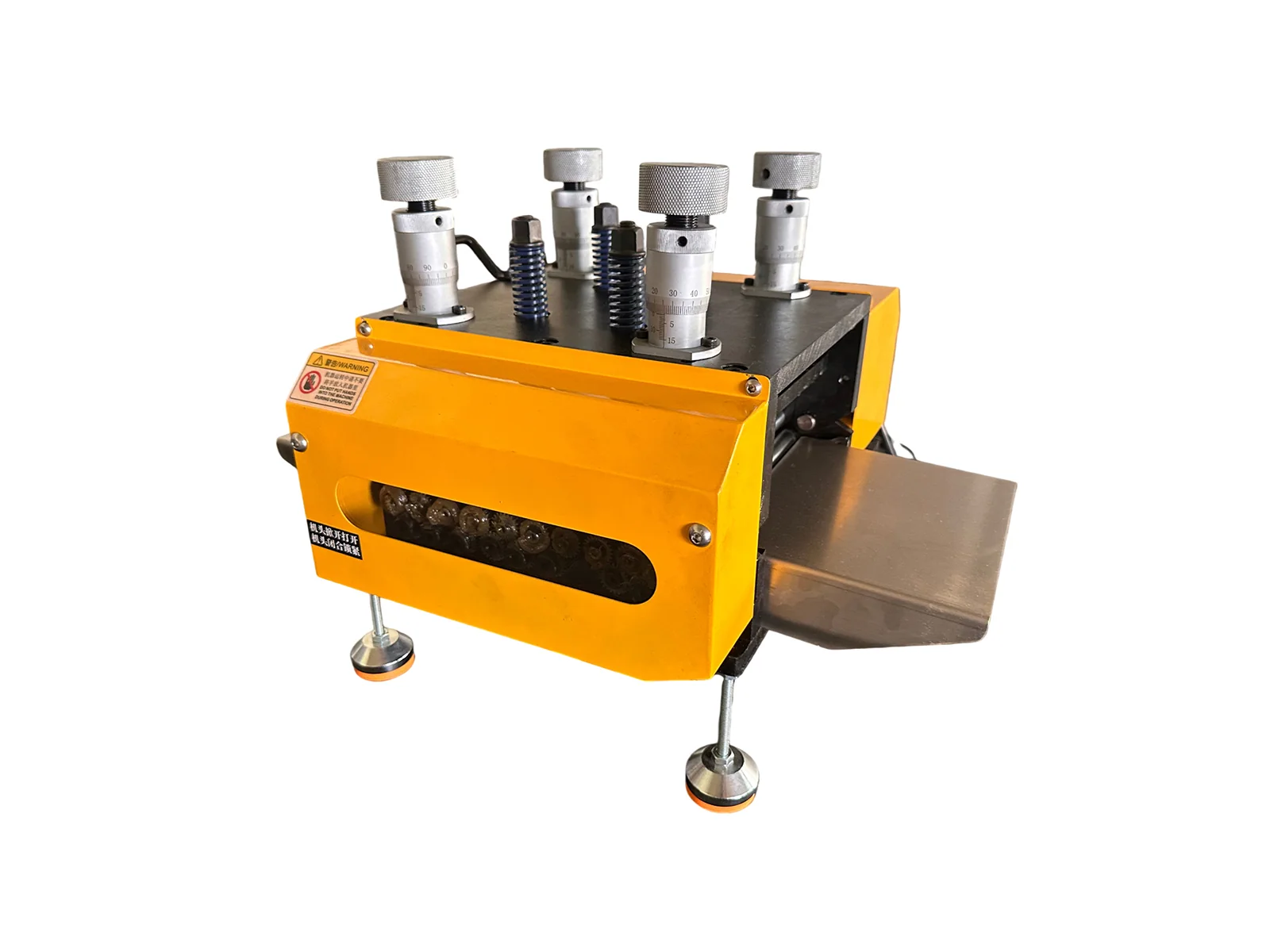

Geometría y forma de entrada
La escala del material y la manera de presentarlo cambian el contacto que merece ensayarse.
Deslice para revisar todas las referencias
¿Dimensiones, apoyo y repetición representan la pieza real?
¿La resistencia y la superficie admiten el contacto previsto?
¿Cómo llega el material al punto donde aparece el defecto?
¿La muestra exige una ruta gradual? Solo el ensayo permite confirmarlo.

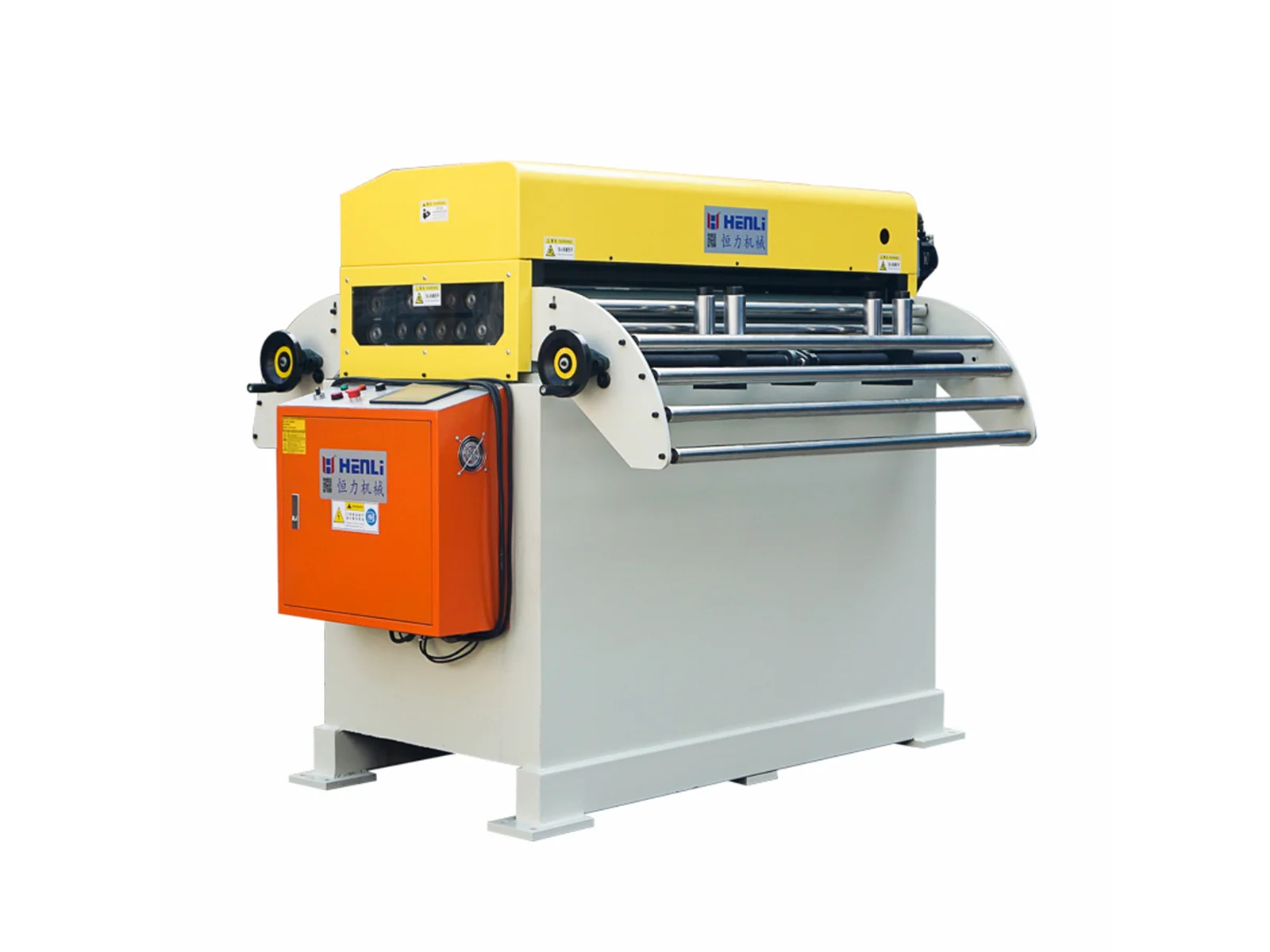

Carga, apoyo y ritmo real
Ancho, espesor, resistencia, velocidad, lazo y paradas deben evaluarse juntos.
Deslice para revisar todas las referencias
¿La desviación ya está presente al liberar el material?
¿Qué combinación de ancho, espesor y resistencia gobierna la carga?
¿La condición validada se mantiene con recorrido, lazo y paradas de producción?
¿La geometría permite contacto seguro? Esta referencia ilustra una evaluación de ingeniería; no identifica un producto estándar ni una capacidad publicada.
Dónde debe ocurrir la corrección
El punto de intervención se decide por la primera etapa reproducible y el proceso que sigue.
Deslice para revisar todas las referencias
¿La corrección debe ocurrir antes de alimentar o estampar?
¿La forma cambia después de cortar, perforar o liberar contornos?
Defecto nombrado · primera etapa localizada · material y geometría confirmados · aceptación medible
11 · PREGUNTAS DE VALIDACIÓN
Aclare el método antes de congelar el proyecto.
¿Una fotografía basta para evaluar el problema de planitud?
Sirve para una primera lectura si muestra escala, orientación, apoyo y etapa del proceso. Para definir una prueba también hacen falta material, dimensiones, condición inicial, objetivo y método de medición.
¿Por qué una pieza puede deformarse después de perforar o cortar?
Retirar material o aplicar calor puede redistribuir tensiones internas que una hoja intacta no mostraba. Por eso conviene comparar una muestra trazable antes y después de cada evento.
¿La corrección por flexiones alternadas sirve para cualquier pieza?
No. Materiales frágiles, respuesta principalmente elástica, torsión tridimensional severa, geometrías sin contacto seguro o pliegues localizados requieren ensayo y pueden necesitar otra ruta.
¿Qué resultado debe entregar una prueba de muestra?
Debe registrar condición inicial, variables de proceso, condición final y aceptación con el mismo apoyo, orientación, puntos y método. Sin ese cierre no existe una base repetible para especificar el proyecto.
12 · PREPARE LA EVALUACIÓN
Envíe evidencia del defecto, no solo el nombre de una máquina.
Con fotos, video, muestras y datos de material, HENLI puede separar una consulta de forma de una solicitud de equipo y proponer el siguiente paso de ingeniería.
Los enlaces abren el canal elegido; no se envía ningún mensaje automáticamente.Paquete mínimo de información
- 01Fotos y video con escala, apoyo y orientación
- 02Muestra representativa y etapa donde aparece
- 03Material, grado, condición y datos mecánicos disponibles
- 04Espesor, ancho o dimensiones completas de pieza
- 05Estado actual, objetivo y método de medición
- 06Superficie, película y marcas no permitidas
- 07Proceso anterior, posterior y volumen del lote
