¿Cuándo conviene aspirar y cuándo cortar o transportar?
La aspiración puede ser adecuada para recortes pequeños, partículas o scrap ligero que pueda desplazarse por un flujo diseñado. Una tira larga o un esqueleto continuo suele requerir guiado, corte, rebobinado o transportador.
Empiece por observar forma, tamaño, masa, temperatura, presencia de aceite, tendencia a engancharse y modo de salida. La palabra scrap no define por sí sola el equipo.
¿Cómo definir el punto de captación?
Ubique dónde se libera realmente el residuo y cómo se mueve durante el ciclo. La boca o tolva necesita cercanía suficiente sin invadir carrera, expulsión, acceso al troquel, sensores o protecciones.
Una captación mal sellada puede perder rendimiento o atrapar piezas buenas. Use observación y pruebas con el residuo real para decidir geometría y orientación.
¿Qué debe definirse en conductos y flujo?
La selección necesita caudal, pérdida de carga, longitud, diámetro, codos, fugas y propiedades del residuo. Un ventilador potente no compensa automáticamente una ruta restrictiva o una entrada mal diseñada.
Considere acumulación, abrasión, aceite, ruido, temperatura, puesta a tierra cuando corresponda y acceso para inspección. El diseño final pertenece a personal competente para el material y la instalación.

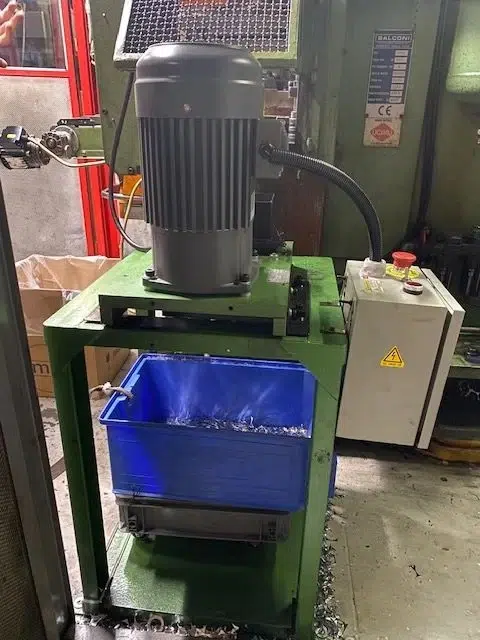

¿Cómo separar, filtrar y descargar el residuo?
Después del transporte debe separarse el scrap del flujo y depositarse en un recipiente o sistema posterior. Defina capacidad, indicador de llenado, extracción del contenedor, limpieza y prevención de retorno.
Si existe polvo fino o riesgo específico del material, el sistema necesita evaluación especializada. No debe asumirse que un colector genérico sirve para cualquier partícula o lubricante.
¿Qué señales e interbloqueos ayudan a operar?
Puede ser necesario confirmar sistema disponible, presión o flujo dentro de un rango definido, recipiente no lleno, puerta cerrada o ausencia de atasco. Cada señal debe tener responsable y respuesta acordada.
La prensa no debe seguir produciendo indefinidamente cuando el fallo de extracción pueda llenar el troquel. El análisis del proceso define si se alarma, se inhibe el siguiente ciclo o se detiene.
¿Cómo aceptar el sistema con producción real?
Pruebe diferentes ritmos, lotes y condiciones de lubricación. Cuente o inspeccione residuo remanente, observe obstrucciones, fugas, ruido, calentamiento, limpieza del troquel y descarga al recipiente.
Incluya una prueba de recipiente lleno o fallo autorizada, además de mantenimiento y acceso. La aceptación debe demostrar el camino completo del scrap.
Elegir la ruta de manejo de scrap
| Residuo | Ruta posible | Dato crítico |
|---|---|---|
| Partícula o recorte pequeño | Aspiración o transporte neumático | Masa, forma y captación |
| Tira continua | Corte o rebobinado | Espesor, ancho y dirección |
| Recorte pesado | Canal, transportador o contenedor | Caída, impacto y capacidad |
| Scrap aceitado | Sistema compatible con aceite | Adherencia, limpieza y filtración |
| Polvo fino | Evaluación especializada | Propiedades y riesgos del material |
Datos para diseñar captación
- Enviar muestras, peso y forma del scrap
- Grabar el punto de liberación durante el ciclo
- Indicar aceite, temperatura y frecuencia
- Dibujar ruta, distancia y espacio disponible
- Definir recipiente y método de retirada
Verificación en planta
- Probar al rango de producción acordado
- Inspeccionar residuo remanente y atasco
- Revisar fugas, ruido y temperatura
- Confirmar señales y respuesta a fallo
- Validar limpieza y retirada del contenedor
Preguntas frecuentes
¿La aspiración sirve para una tira larga de scrap?
Normalmente conviene comparar corte, rebobinado o transporte. La aspiración se decide por forma, masa y comportamiento del residuo.
¿Cómo se calcula el ventilador?
A partir de captación, material, caudal, pérdida de carga, conductos, separación y margen de operación; no solo por potencia nominal.
¿El sistema puede retirar piezas buenas por error?
Sí si la captación o la separación no están bien definidas. La prueba debe distinguir pieza, recorte y condición anormal.
¿Qué mantenimiento requiere?
Inspección de boca, conductos, fugas, obstrucción, filtros, separación, recipiente y accionamiento según el diseño.
¿Se puede conectar a la parada de prensa?
La respuesta debe definirse mediante la arquitectura de control y el análisis de riesgo del proyecto.
¿Qué video ayuda a cotizar?
Un ciclo completo que muestre troquel, liberación del scrap, trayectoria actual, recipiente y frecuencia de acumulación.
