Línea de alimentación para prensa de estampado
Una línea de alimentación conecta la bobina con la prensa: desbobina, endereza, alimenta por paso y mantiene el ritmo del troquel.
Unidades de ingeniería
Uso recomendado
Cuándo conviene este equipo
Para fábricas que quieren reducir alimentación manual, mejorar repetibilidad y preparar una línea de estampado más estable.
- Integra el flujo desde la bobina hasta el troquel.
- Permite seleccionar una configuración compacta o separada.
- Ayuda a controlar planitud, paso de alimentación y sincronización.
- Facilita cotizaciones técnicas con datos de material y prensa.
Lectura del equipo
Arquitectura visible de la línea
Estas vistas separan entrada de bobina, preparación de material, alimentación, prensa y salida para relacionar cada módulo con su función.

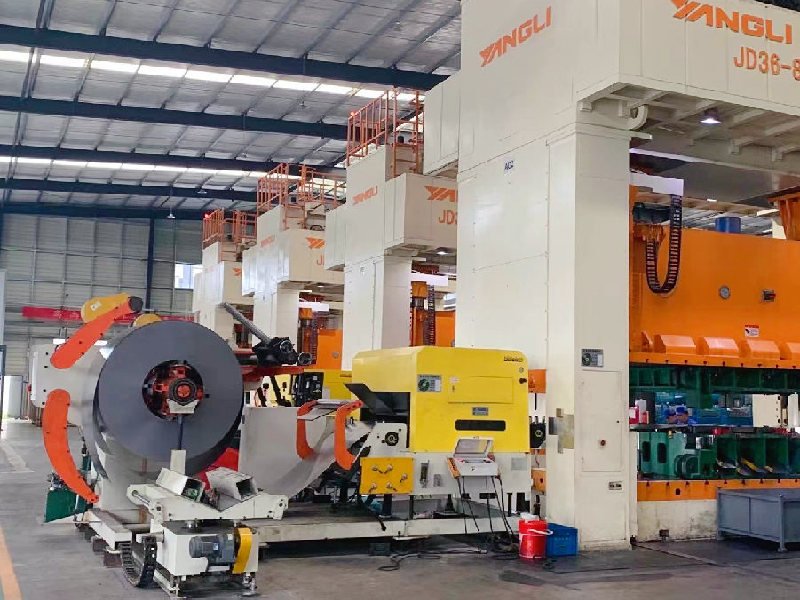

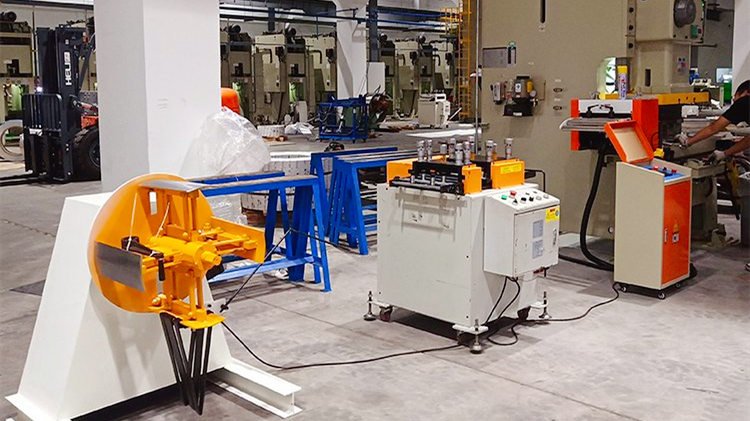

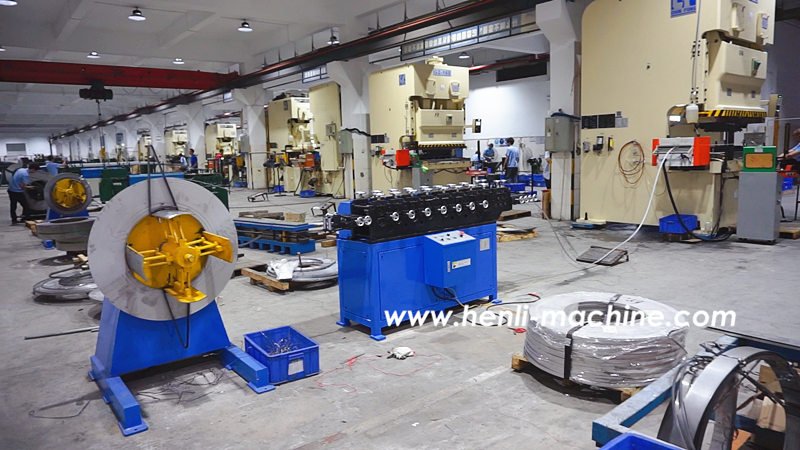

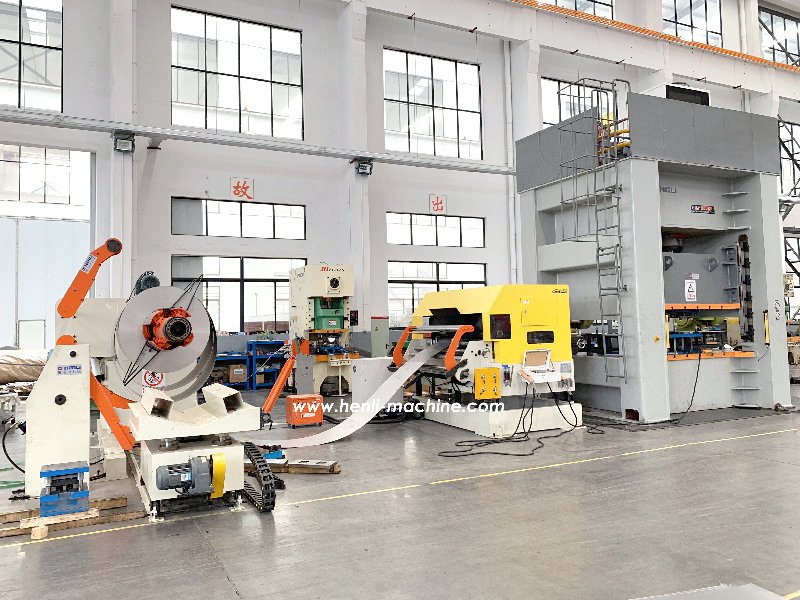

Preguntas y diagnóstico
3 vistas reales para comparar esta parte del equipo

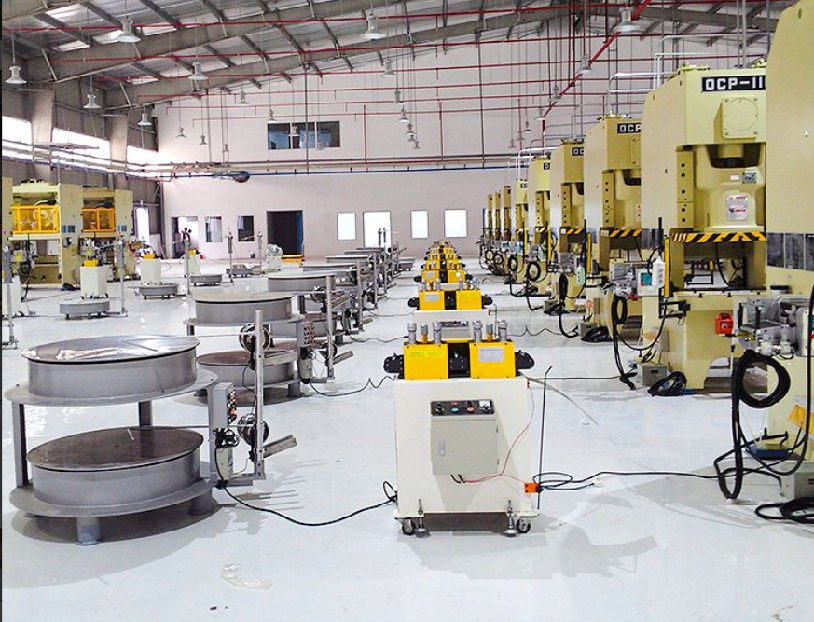

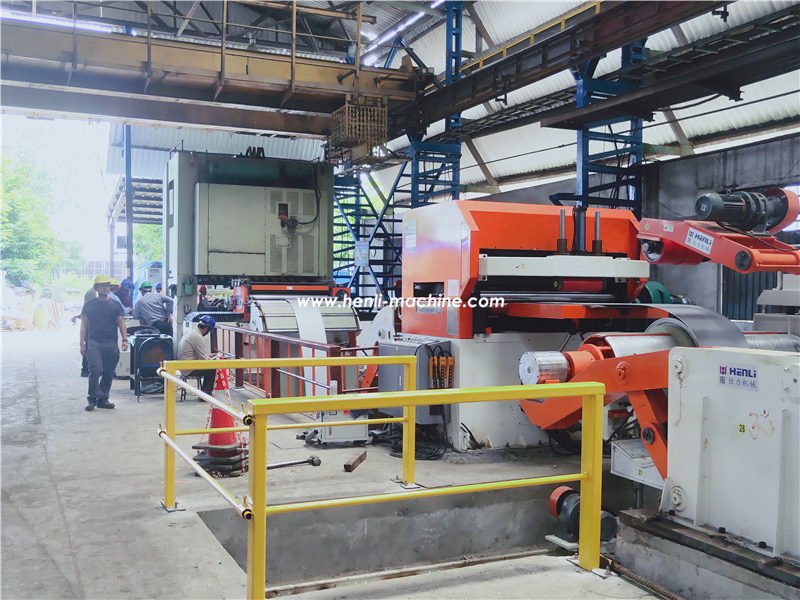

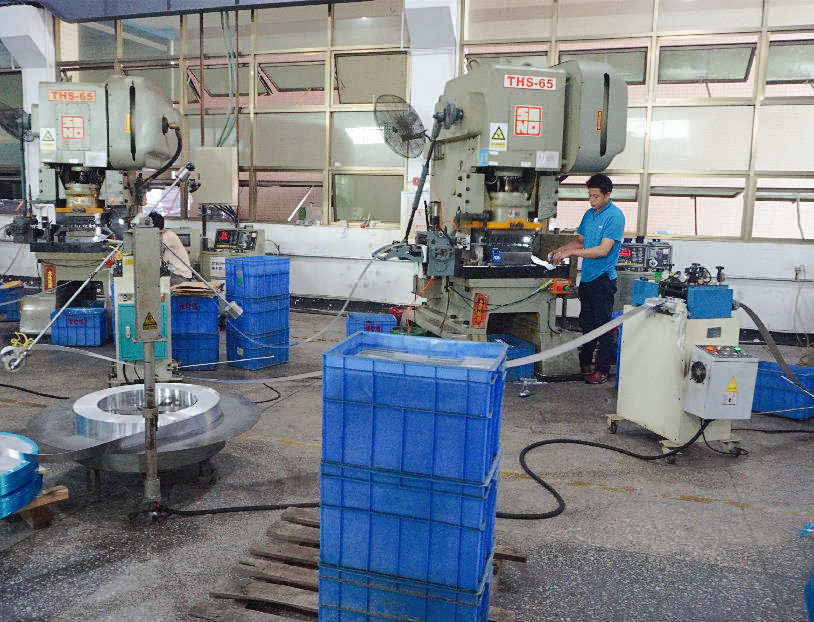

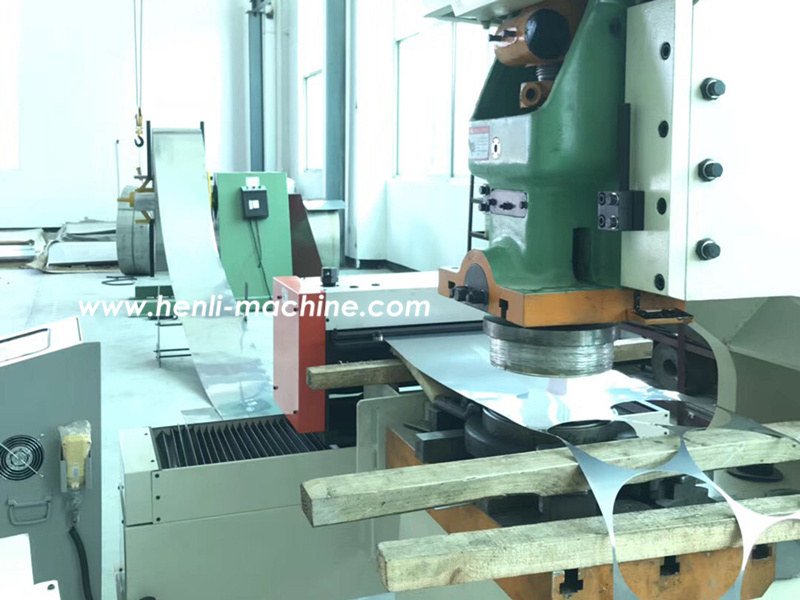

Detalle técnico del producto
4 vistas reales para comparar esta parte del equipo
Encaje técnico
Cuándo usarlo y cuándo revisar otra opción
Encaja bien cuando
- Fábricas que quieren pasar de alimentación manual o semiautomática a una línea estable desde bobina hasta prensa.
- Proyectos donde todavía no está claro si conviene 3 en 1, línea separada, alta velocidad, zigzag, lubricación o manejo de residuo.
- Compradores que necesitan comparar espacio de planta, cambio de bobina, planitud, paso de alimentación y salida de residuo antes de pedir precio.
- Líneas nuevas o retrofit donde la prensa, el troquel y el material deben revisarse como un sistema.
Revise otra configuración si
- Cuando el comprador ya solo necesita una pieza de repuesto o un accesorio menor sin cambiar la lógica de línea.
- Si no se conocen material, espesor, ancho, bobina, prensa ni troquel; en ese caso primero hay que preparar datos básicos.
- Cuando la pieza trabaja desde formatos cortados y no desde bobina continua; podría requerir otra solución de carga o lubricación.
- Si el problema real está en el troquel, la prensa o el proceso posterior y no en la alimentación de bobina.
Descripción técnica
Qué resuelve dentro de la línea
Una línea de alimentación para prensa no se define por una sola máquina. Se define por el camino del material: bobina, desbobinado, lazo, enderezado, servo alimentación, troquel, pieza y salida de residuo. Si un punto de ese camino queda mal seleccionado, la prensa puede detenerse aunque cada equipo individual parezca correcto.
Por eso HENLI revisa la línea como sistema. Para algunos proyectos conviene una máquina 3 en 1; para otros, una línea separada con desbobinador, enderezadora y alimentador; y para alta velocidad o piezas especiales se revisan alimentadores, niveladoras, lubricación y manejo de residuo más específicos.
Flujo de trabajo
- Bobina y cargaEl proyecto empieza con peso, ancho, espesor, ID, OD, material y método de carga de bobina.
- Desbobinado y lazoEl material debe salir sin tirones ni tensión excesiva antes de entrar al enderezado o alimentador.
- Enderezado o niveladoLa planitud requerida depende de espesor, material, pieza, troquel y velocidad de prensa.
- Alimentación por pasoEl alimentador se selecciona por paso, SPM, liberación de piloto, superficie y estabilidad del troquel.
- Salida de pieza y residuoLa línea debe considerar cómo sale el residuo, si se corta, se guía, se rebobina o se descarga a contenedor.
Selección
Cómo decidir si este modelo encaja
La decisión correcta depende del material, la prensa, el troquel, la velocidad real y el problema de producción. Estos puntos ayudan a evitar una compra por nombre de máquina.
Si el espacio es crítico
Revise primero una línea 3 en 1, siempre confirmando si el rango de espesor, ancho, bobina y velocidad entra en la serie adecuada.
Si la bobina es pesada o ancha
Una línea separada con desbobinador hidráulico, carro y enderezadora adecuada puede ser más segura y flexible.
Validar la envolvente de bobina anchaSi la pieza es pequeña y rápida
La selección puede moverse hacia alimentador de alta velocidad, niveladora de precisión, desbobinador horizontal o doble cabezal.
Si hay marcas o embutido
Incluya desde el diseño la lubricación, limpieza, presión de rodillos y protección de superficie.
Datos de selección
Parámetros y puntos de revisión
MódulosDesbobinador, enderezadora, alimentador
UsoPrensas de estampado y troqueles progresivos
SelecciónSegún ancho, espesor, bobina y SPM
Opciones3 en 1, línea separada, lubricación, residuo
EntradaBobina metálica hacia prensa, cizalla, láser o recorte
SalidaTira alimentada por paso, formato cortado, pieza o residuo controlado
Modelos y parámetros
Tabla técnica para preselección
Use esta tabla como primera revisión. La selección final debe cruzarse con material, bobina, prensa, velocidad, seguridad de carga y espacio disponible.
Unidades de parámetros
Rutas típicas de línea de alimentación
No son paquetes cerrados. Cada ruta se confirma con material, bobina, prensa, troquel, SPM, espacio y objetivo de producción.
| Ruta | Módulos principales | Mejor para | Punto crítico |
|---|---|---|---|
| 3 en 1 | Desbobinador + enderezadora + alimentador servo integrados | Línea compacta y cambio de receta ordenado | Rango de espesor, bobina y opciones |
| Separada | Desbobinador + enderezadora + alimentador servo | Mayor flexibilidad de disposición de línea o bobina grande | Control de lazo y sincronización |
| 2 en 1 + alimentador | Desbobinador/enderezadora + alimentador servo | Alternativa compacta y económica para ciertos rangos | Planitud suficiente antes del alimentador |
| Alta velocidad | Desbobinador horizontal + niveladora + rodillos/engranajes/alimentador de pinza | Terminales, conectores, laminación y paso corto | SPM, momento de liberación y superficie |
| Zigzag | Desbobinador + niveladora + zigzag alimentador servo + prensa | Discos, círculos, arandelas y formatos cortados anidados | Patrón, ahorro de material y troquel |
| Corte láser / recorte | Desbobinador hidráulico + niveladora + alimentador servo o 3 en 1 | Corte desde bobina y reducción de carga manual | Planitud y control de tensión |
Estructura y control
Componentes vinculados a su función
Cada detalle aparece junto al bloque de estructura, control o ajuste que ayuda a evaluar mantenimiento, preparación y operación; no se repite como imagen decorativa.

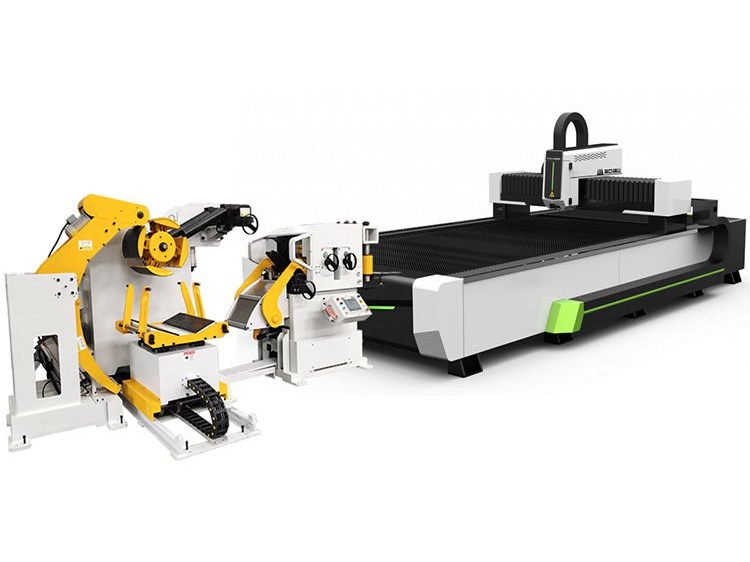

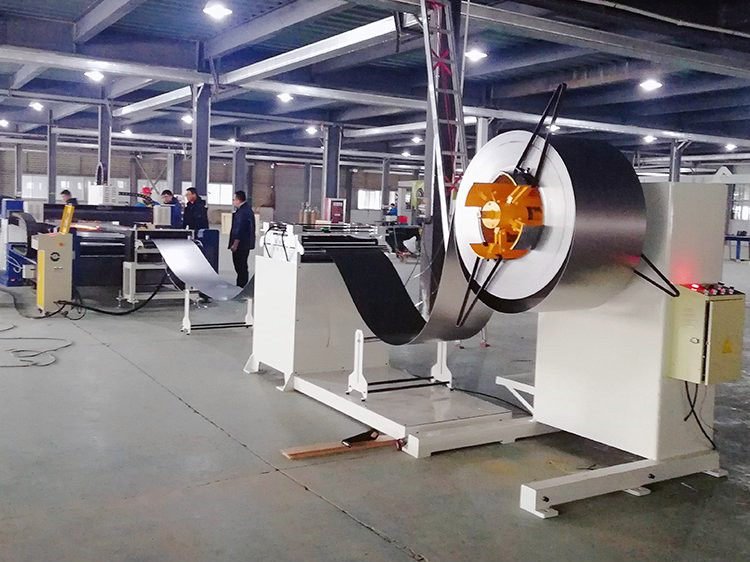

Características y ventajas
Vista real vinculada a esta función
Configuración
Opciones que cambian la selección
Línea 3 en 1 compacta
Integra desbobinado, enderezado y alimentación servo en una sola máquina. Conviene cuando el espacio y la integración son prioridad.
Línea separada
Usa desbobinador, enderezadora y alimentador como módulos separados. Da más flexibilidad para bobinas grandes, disposición de línea especial o mantenimiento independiente.
Línea de alta velocidad
Puede combinar desbobinador horizontal, niveladora de precisión, rodillos/engranajes/alimentador de pinza y prensa rápida para terminales, conectores o laminación.
recorte zigzag
Añade movimiento lateral para formatos redondos o piezas anidadas cuando el objetivo principal es mejorar uso de material.
Lubricación
Se define cuando hay embutido, fricción alta, marcas, superficie visible o necesidad de proteger troquel y material.
Manejo de residuo
Incluye cortador de chatarra, guía, contenedor, salida de residuo o rebobinado según cómo sale el residuo del troquel.
Opciones reales
Configuraciones que cambian la operación
Las opciones se muestran como decisiones de proyecto. Confirme cuáles corresponden al material, la bobina, la prensa y la forma de mantenimiento antes de cotizar.

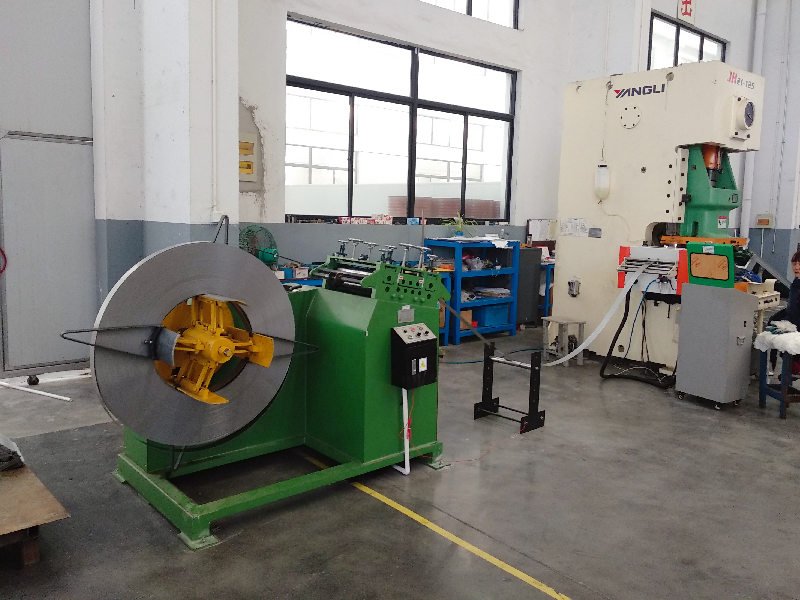

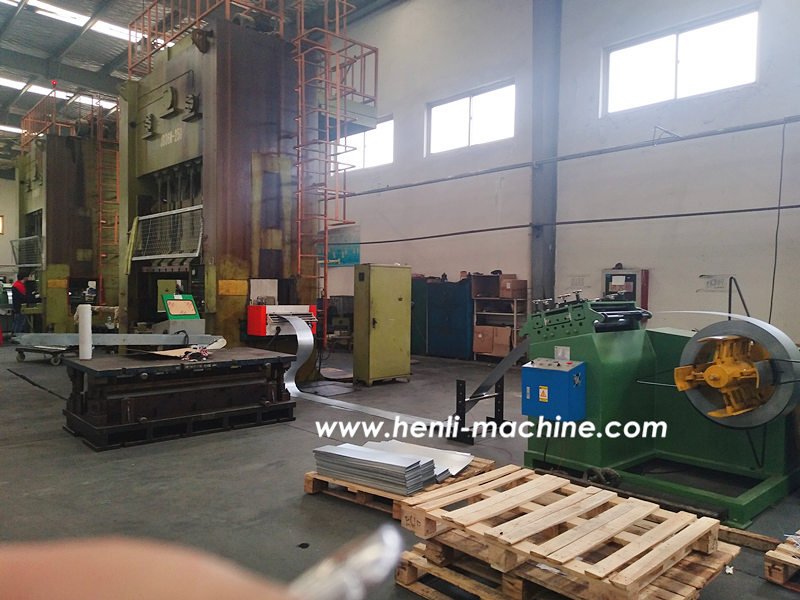

Equipo y configuración
2 vistas reales para comparar esta parte del equipo
Aplicaciones
Procesos donde suele encajar
- Autopartes
- Electrodomésticos
- Herrajes metálicos
- Terminales y piezas eléctricas
También puede buscarlo como
línea de alimentación para prensa, línea de alimentación de bobina, automatización de estampado, línea de alimentación de bobina
Comparación práctica
Lo que debe revisar antes de pedir precio
La línea no se compra por catálogo
Dos fábricas con la misma prensa pueden necesitar líneas distintas si cambian material, bobina, troquel, paso, SPM o espacio.
El cuello de botella puede estar fuera del alimentador
Cuando falla la alimentación, también hay que revisar lazo, planitud, guía piloto, residuo, aceite y salida de pieza.
El precio depende de configuración
Una línea compacta 3 en 1, una separada pesada o una línea de alta velocidad tienen estructuras, opciones y embalaje distintos.
La disposición decide tanto como el modelo
Altura de línea, dirección de alimentación, espacio de carga, acceso de operador y contenedor de residuo deben confirmarse antes de fabricar.
Datos específicos para cotizar este equipo
- Material, resistencia si se conoce, espesor y ancho
- Peso, ID y OD de bobina
- Tipo de prensa, tonelaje, SPM y señal disponible
- Paso de alimentación, tipo de troquel y guía piloto
- Requisito de planitud, superficie, lubricación o embutido
- Forma de salida: pieza, formato cortado, tira portadora o residuo
- Espacio disponible, dirección de alimentación y altura de línea
- Voltaje, país de destino, embalaje y objetivo de producción
Aplicaciones relacionadas
Soluciones donde aparece este equipo
Estas páginas muestran cómo el equipo se combina con otros módulos de línea según pieza, material, velocidad, superficie y salida de residuo.
Estampado de autopartes
En autopartes, la línea debe cuidar estabilidad de alimentación, planitud, superficie, cambio de bobina y salida de residuo. La selección empieza por la pieza, no por el nombre de la máquina.
Explorar solución
Manejo de residuo en prensa
El residuo continuo puede ocupar espacio, crear riesgo, detener la prensa y dificultar reciclaje. La solución correcta depende de si el residuo sale como tira, malla, esqueleto irregular o material fino.
Explorar solución
Línea para paneles visibles de electrodomésticos
En paneles, gabinetes y cubiertas visibles, el comprador no solo busca alimentar la prensa. La línea debe proteger superficie, controlar aceite, mantener planitud y permitir cambios de referencia sin perder orden.
Explorar solución
Línea para herrajes de paso corto y troquel progresivo
Para herrajes, clips, soportes pequeños y piezas de ferretería, la mejor línea suele depender del paso, el aprovechamiento de material, el cambio de referencia y la salida de residuo.
Explorar soluciónGuías técnicas relacionadas
Problemas de selección conectados con este equipo
Estas guías ayudan a decidir cuándo este equipo encaja, cuándo comparar otra configuración y qué datos enviar antes de cotizar.
Retrofit de prensa para autopartes con alimentador servo
Modernizar una prensa de autopartes no siempre significa comprar una línea completa. A veces basta un alimentador servo; otras veces el cuello de botella está en bobina, planitud, lubricación o salida de residuo.
Leer guía
Autopartes con superficie visible: cómo elegir la línea
No todas las autopartes se compran con la misma lógica. Una pieza estructural, una pieza interior y una pieza con superficie visible pueden necesitar configuraciones distintas de enderezado, alimentación, lubricación y salida de residuo.
Leer guíaQué revisar antes de automatizar una prensa existente
Automatizar una prensa existente puede ser un retrofit simple o convertirse en una línea completa. La diferencia depende del material, el troquel, la prensa y el problema que se quiere resolver.
Leer guíaCómo cortar el esqueleto de chatarra en una línea de alta velocidad
El esqueleto de chatarra de una línea rápida puede ser más que residuo. Si tira, vibra o se acumula mal, puede afectar alimentación, seguridad y tiempo de operación.
Leer guíaCómo diagnosticar error de paso en una línea de prensa
Cuando la pieza sale corrida, no conviene culpar de inmediato al alimentador. El error de paso puede nacer en la bobina, el lazo, la planitud, la prensa o el troquel.
Leer guía
Cómo elegir alimentador zigzag para formatos redondos
Un porcentaje aislado no decide una línea zigzag. Primero hay que fijar la pieza, el ancho útil, los márgenes, el puente y una repetición comparable; después se valida si el troquel, la prensa y el movimiento X–Y pueden producir ese patrón de forma estable.
Leer guíaPrecio por configuración
Precio y cotización de este equipo
HENLI no publica un precio fijo para Línea para prensa porque la configuración cambia según material, bobina, prensa, troquel, opciones, voltaje, embalaje y país de destino. Para comparar ofertas, primero hay que comparar la misma configuración técnica.
Rango de máquina
El ancho, espesor, peso de bobina, velocidad, paso y tipo de material pueden cambiar estructura, motor, control y accesorios.
Opciones necesarias
Carro de bobina, brazo presor, cabezal abrible, lubricación, cizalla, cortador de chatarra, sensores o protección superficial se agregan solo cuando el proceso lo necesita.
Integración de línea
La altura de alimentación, señal de prensa, espacio de instalación, dirección de entrada, espacio de mantenimiento y equipo anterior o posterior influyen en la propuesta.
Oferta comparable
Envíe por WhatsApp material, espesor, ancho, bobina, prensa, paso, SPM, fotos de pieza y espacio. Con esos datos se cotiza una configuración concreta.
FAQ
Preguntas frecuentes
¿Qué datos necesita HENLI para seleccionar una línea?
Material, espesor, ancho, peso de bobina, diámetros de bobina, paso de alimentación, SPM de la prensa y espacio disponible.
¿Conviene una línea 3 en 1 o una línea separada?
La 3 en 1 ahorra espacio y facilita integración. La línea separada puede ser mejor para alta velocidad, bobinas grandes o configuraciones especiales.
¿Una línea completa siempre incluye lubricador y cortador de chatarra?
No siempre. Se agregan cuando el troquel, la superficie, el embutido, la salida de residuo o la seguridad de operación lo justifican.
¿Por qué HENLI no publica un precio único para una línea de alimentación?
Porque la línea cambia por material, ancho, espesor, peso de bobina, prensa, troquel, espacio, accesorios, voltaje, embalaje y destino. Primero se revisa la configuración técnica.
