Cómo validar la envolvente real de una línea para bobina ancha

Defina «bobina ancha» desde el proyecto, no desde un número universal

No existe un único ancho que convierta una bobina en ancha para todas las líneas. El efecto del ancho depende al mismo tiempo del espesor, el material o la resistencia, la masa y geometría de la bobina, la superficie, el ritmo, el paso y la arquitectura instalada.

En una aplicación, el ancho puede volver críticos el apoyo del mandril y la estabilidad del guiado; en otra, la limitación puede aparecer antes en el tramo de rodillos, la reserva del lazo, la dinámica del alimentador o la entrada a la prensa. Por eso la decisión se formula como envolvente del sistema, no como una etiqueta comercial.

La selección general de arquitectura se trata en la guía enlazada; esta página parte de un conjunto de materiales ya definido y de la necesidad de demostrar qué combinaciones reales puede procesar la línea completa.

Volver a la selección general de una línea de alimentación →

Defina una matriz de ancho × espesor × resistencia simultáneos

Prepare una fila por punto de operación real. En la misma fila deben quedar ancho, espesor, grado o resistencia, condición superficial, datos de bobina, paso, ritmo y criterio de aceptación. Si cualquiera de esos campos cambia, ya se trata de otro punto y debe conservarse por separado.

No una el mayor ancho de una tabla con el mayor espesor de otra fila y la mayor resistencia de un tercer caso. Los máximos independientes de catálogo no prueban que la combinación resultante sea admisible; sólo una confirmación documentada confirma la capacidad para ese punto.

El ancho de tira aprobado por el troquel sigue siendo un dato de entrada, no una estimación de esta guía. Si cambia el layout, el paso, el puente o el margen lateral, actualice primero ese ancho y después vuelva a revisar toda la envolvente.

Definir el ancho de tira desde el layout aprobado del troquel →

Valide el desbobinador como soporte, carga y entrega de material

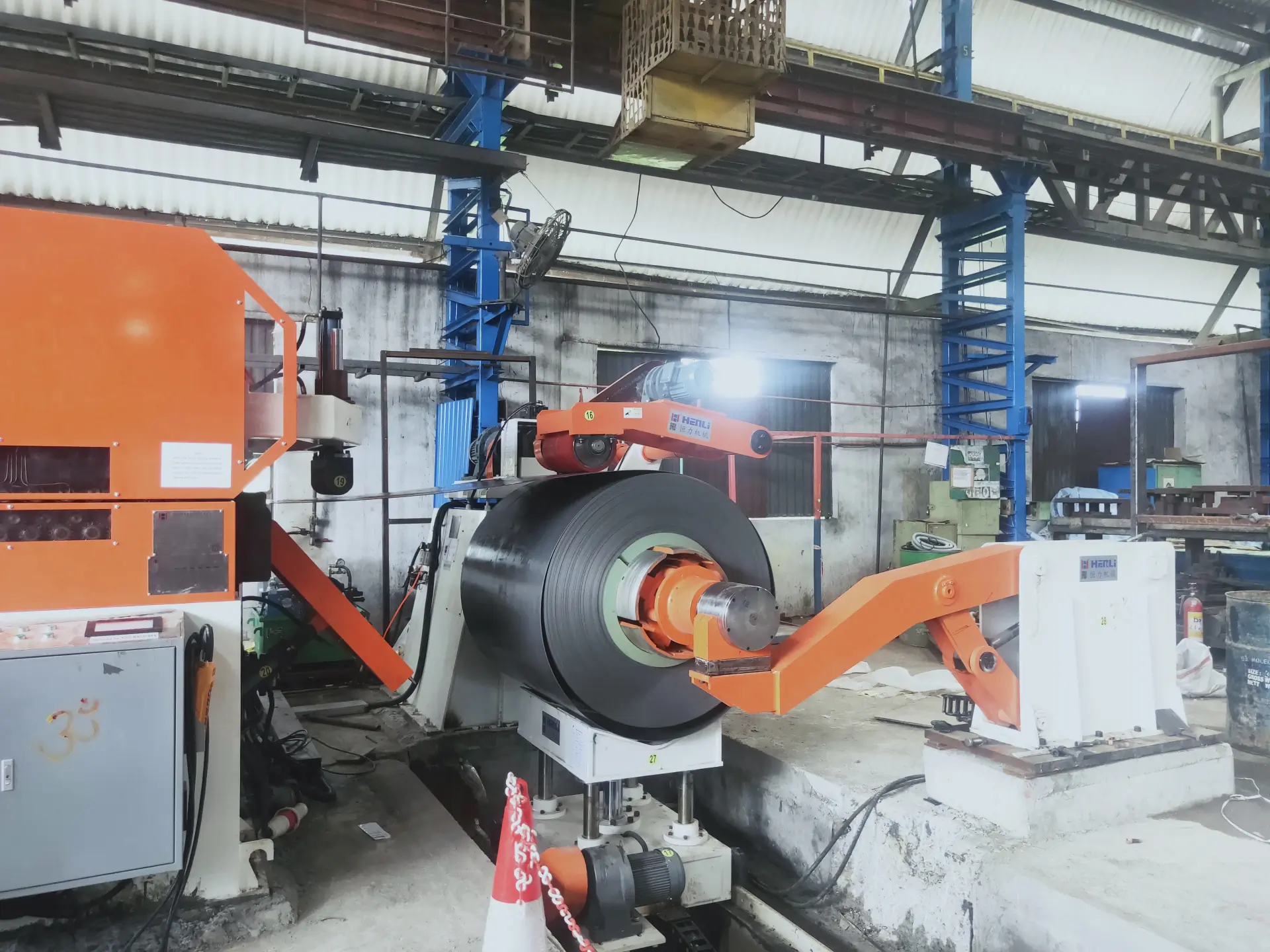

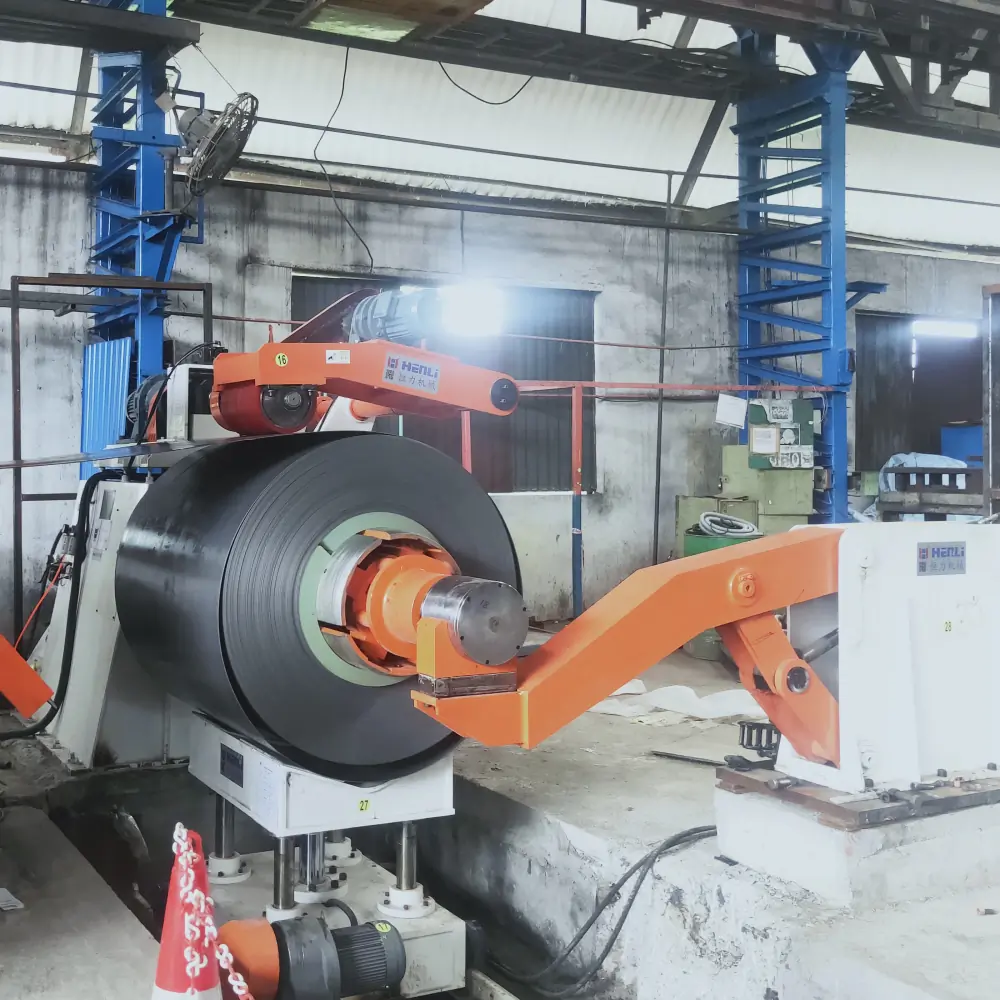

Para cada punto confirme el ancho apoyado, la masa, el diámetro interior y exterior, el sentido de carga, la sujeción, el apoyo exterior cuando exista y la ruta de la punta de tira. La imagen de un desbobinador de servicio pesado ilustra escala y disposición; no permite deducir por sí sola ninguna capacidad.

Observe en una prueba autorizada si la bobina permanece centrada, si las capas exteriores se mantienen controladas y si la entrega acompaña la demanda sin transferir una tracción no prevista. Registre el comportamiento durante carga, inicio, régimen, cambios previstos y parada, siempre con la configuración exacta identificada.

Mandril, expansión, freno, motor, brazo presor, carro y soporte dependen del equipo suministrado. No convierta una fotografía, una práctica de otra planta ni una cifra aislada en una instrucción aplicable a todos los modelos.

Revisar las familias comerciales de desbobinadores por separado →

Compruebe el enderezado a lo ancho, no sólo en la línea central

Una tira más ancha puede hacer más visible la diferencia entre centro y bordes. La revisión debe evaluar una muestra representativa de todo el ancho y conservar su orientación, el estado de entrada y la planitud o forma exigida por el proceso posterior.

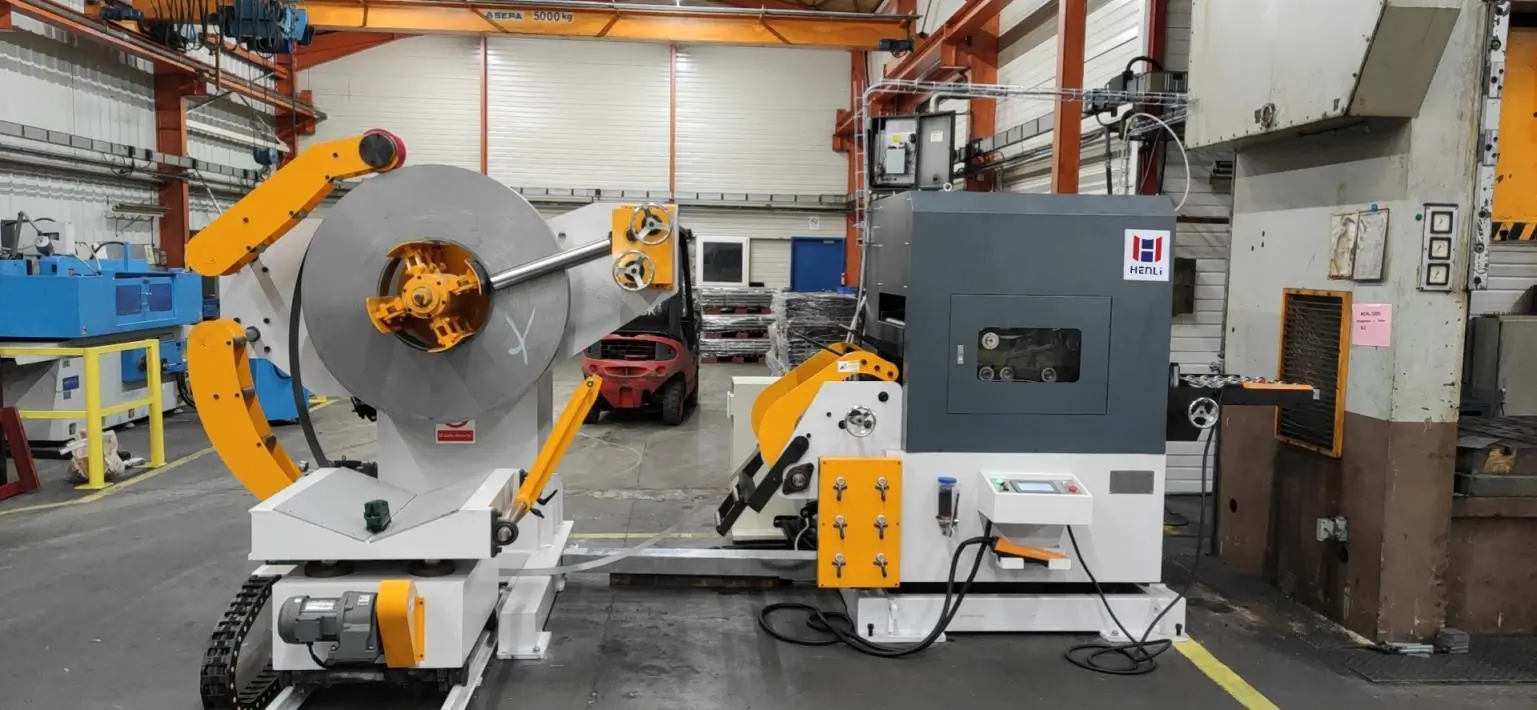

Confirme con el fabricante la combinación real de ancho, espesor y resistencia para la enderezadora concreta. Además de la apertura disponible, deben revisarse la zona efectiva de rodillos, el apoyo, la sensibilidad a deflexión, la limpieza y los puntos de contacto que puedan afectar una superficie acordada.

La muestra aceptada debe vincularse a la receta o ajuste aprobado y a un criterio medible del proyecto. Una pieza que parece plana en reposo no demuestra por sí sola estabilidad en toda la tira ni conformidad dentro del troquel.

Comparar las familias de enderezado sin trasladar rangos entre modelos →

Revise la alimentación en ambos bordes y durante la demanda real

El alimentador debe aceptar el ancho físico y procesar esa combinación de ancho, espesor y resistencia con el paso, ritmo y secuencia previstos. Documente centrado, apoyo de entrada y salida, repetibilidad observada, comportamiento de los bordes y cualquier cambio entre avance, liberación y retorno a sujeción cuando esa función exista en el proyecto.

Una tira ancha puede ser más sensible a diferencias entre lados, deflexión, guiado y mayor área de contacto con rodillos, guías y residuos. Esas observaciones orientan la prueba, pero no autorizan a publicar una presión, separación, fuerza, ángulo o compensación universal.

La ventana de avance, la liberación, las señales y la respuesta ante fallas se validan con la prensa, el troquel, el alimentador y los documentos exactos. Cuando falten datos eléctricos, deje la interfaz pendiente hasta consultar el diagrama vigente, la lista PLC I/O y el manual del equipo.

Revisar las familias de alimentadores y sus interfaces reales →

Trate el lazo, el guiado, la superficie y la prensa como interfaces

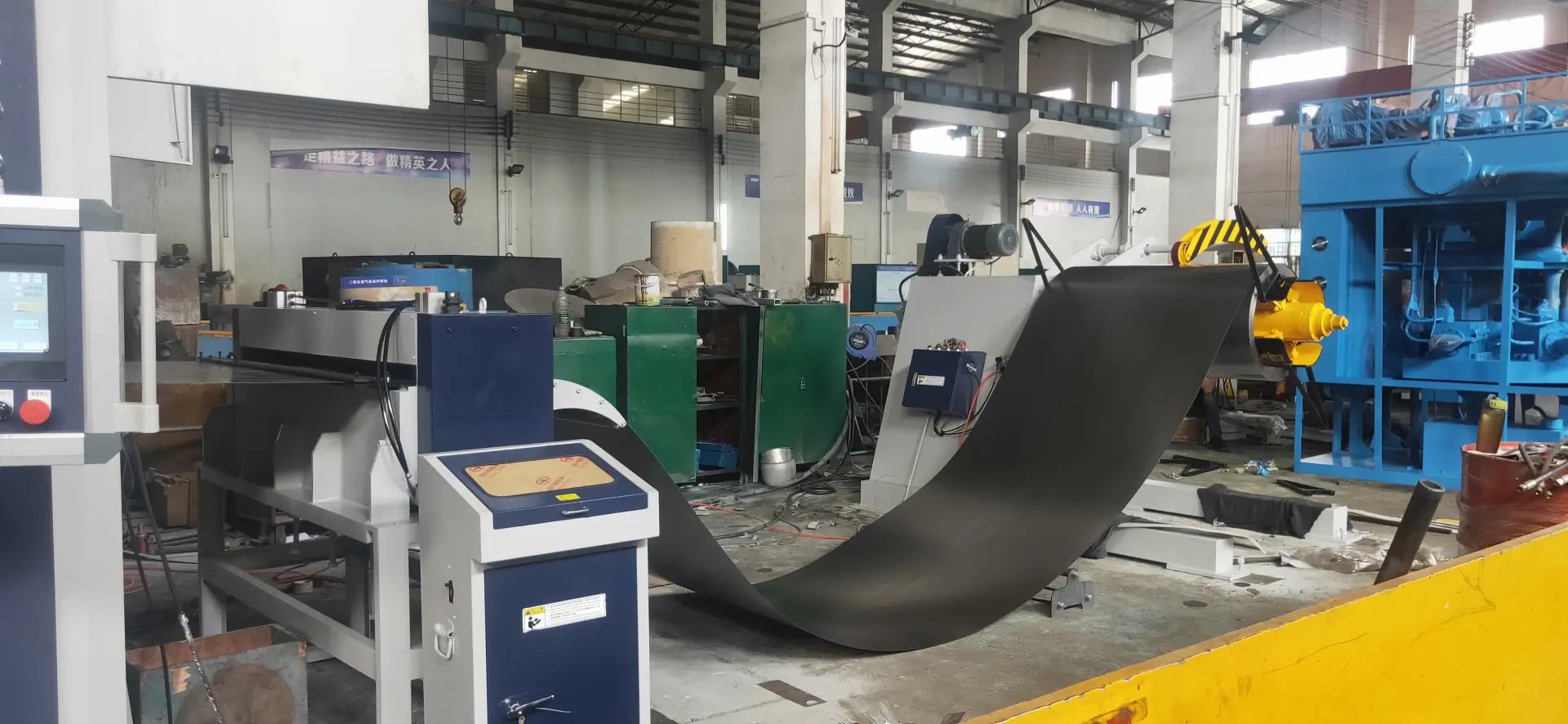

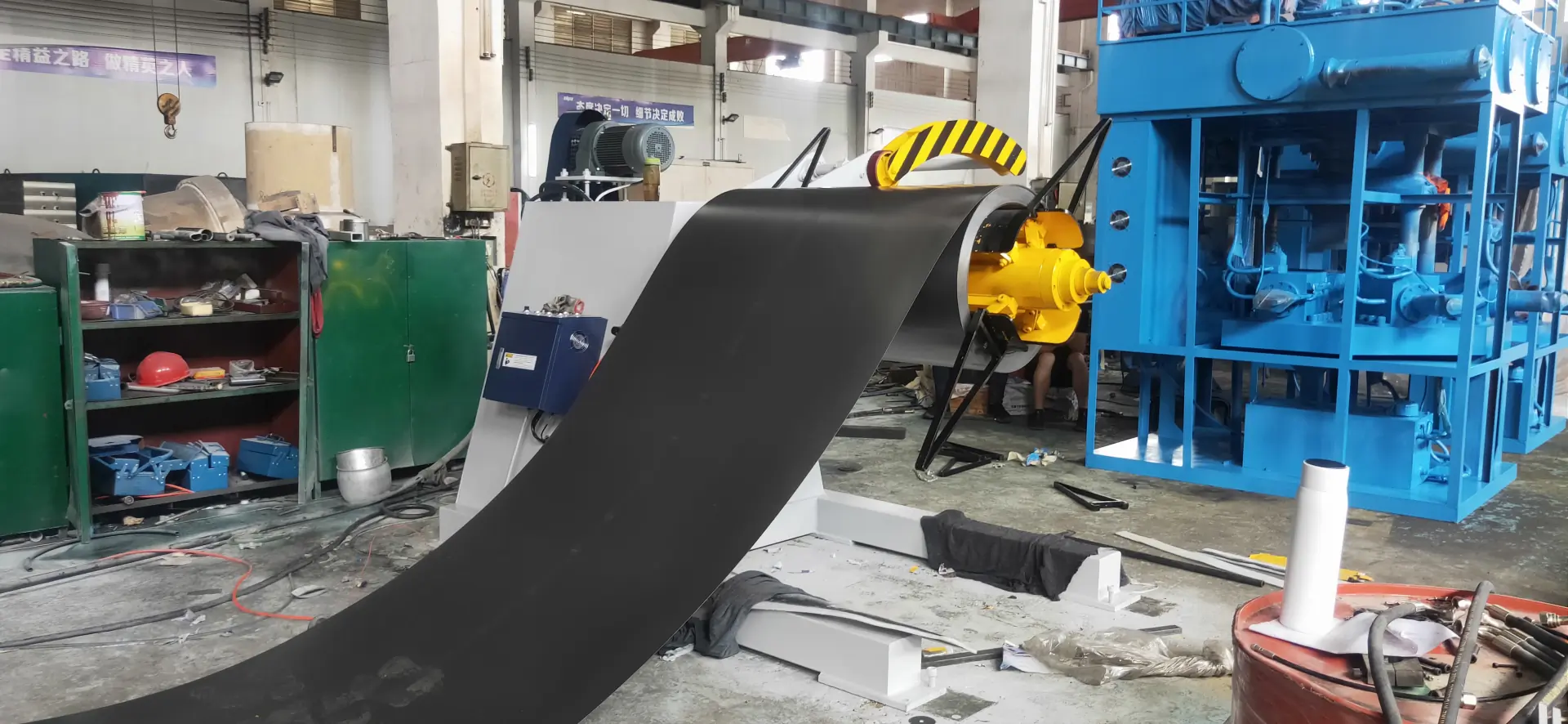

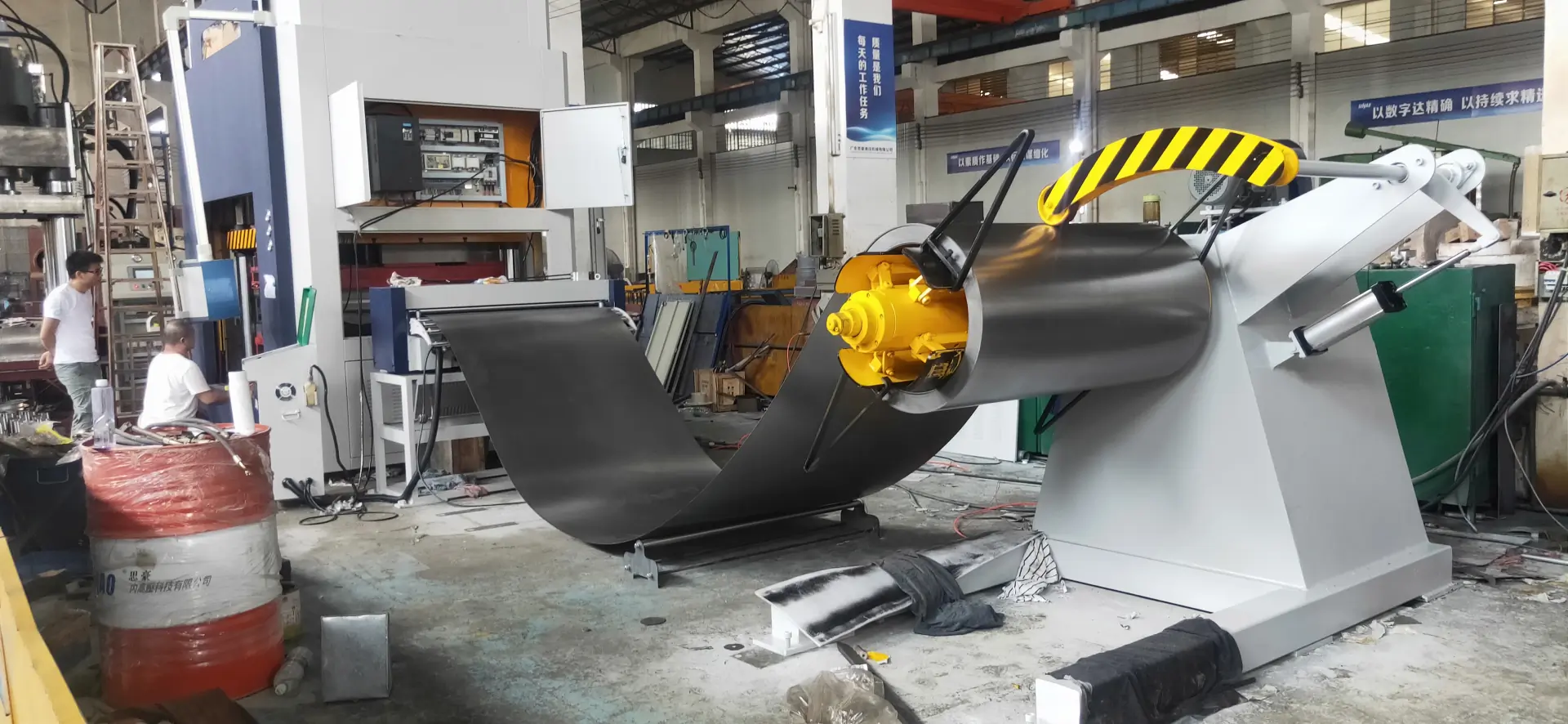

El lazo desacopla etapas sólo cuando su reserva y su respuesta acompañan la demanda de la línea. Con material ancho conviene observar la simetría entre bordes, el desplazamiento lateral, la entrada y salida, el contacto no previsto y la relación entre entrega aguas arriba y consumo aguas abajo.

No existe una profundidad, longitud, posición de sensor o método de control del lazo que sirva para todos los proyectos. Esos datos dependen del material, la velocidad, la disposición, el espacio, los resguardos y la lógica real; deben verificarse en el plano de implantación, el manual, el esquema y la evaluación aprobada.

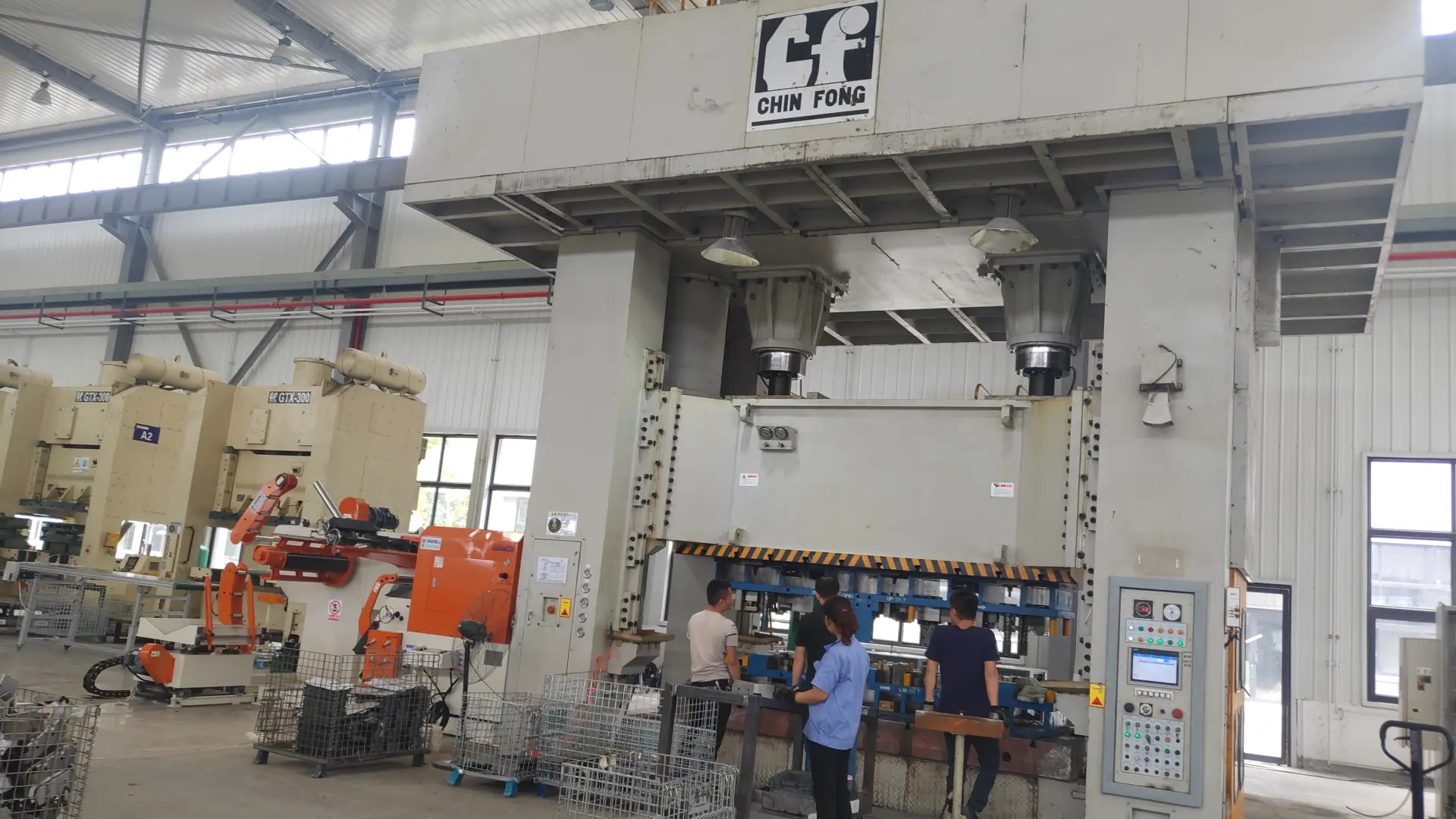

En la prensa confirme passline, centrado, apoyo del tramo libre, entrada al troquel y secuencia documentada. Prensa y troquel pueden ser alcance del cliente o de terceros, por lo que sus límites e interfaces no se deducen de la línea HENLI mostrada.

Comparar cómo cambia el lazo entre una línea 3 en 1 y una separada →

Pruebe muestras reales y cierre criterios por punto de operación

La validación final utiliza material representativo de los puntos documentados, no una muestra cómoda elegida sólo porque está disponible. Identifique bobina, lote, grado, ancho, espesor, resistencia disponible, superficie, receta, paso, ritmo, troquel y condición inicial de cada ensayo.

Empiece con la revisión documental y con pruebas autorizadas en condiciones controladas, y avance sólo conforme al plan del proyecto. Conserve eventos de descentrado, asimetría del lazo, marcas, alarmas, variación de paso, intervenciones y paros; la ausencia de un síntoma durante unos ciclos no valida automáticamente toda la envolvente.

Cada fila termina en aceptado, rechazado o pendiente con evidencia, responsable y revisión. Un punto no probado no debe liberarse para producción; un resultado de una combinación no se extrapola a otra sin justificación técnica.

Prepare una solicitud de cotización (RFQ) que identifique los datos pendientes

Envíe la matriz completa, planos de pieza y tira, datos de bobina, certificados o fichas de material disponibles, layout con espacio y passline, prensa, troquel, paso, ritmo, superficie y criterios de aceptación. Marque la fuente y revisión de cada dato.

Separe valores confirmados, rangos previstos y campos pendientes. Cuando una combinación aún no está definida, no la complete con el máximo de una ficha; solicite la confirmación del responsable del material, troquel, prensa o equipo correspondiente.

La respuesta técnica debe indicar qué estación cubre cada punto, qué opciones son necesarias, qué interfaces siguen abiertas y qué material se utilizará en la prueba de aceptación. Así la cotización conserva una base verificable sin convertirse en garantía de rendimiento o calidad.
