La pieza sola no define el ancho de compra
Una misma pieza puede orientarse, anidarse o avanzar de formas distintas. Agujeros, doblados, dirección de fibra, estación portadora, salida de pieza y esqueleto cambian el layout y, con él, el ancho nominal del fleje.
No cierre la bobina a partir de una vista de pieza o una medida exterior. Use la revisión aprobada del troquel y distinga pieza terminada, tira en proceso y material comprado.

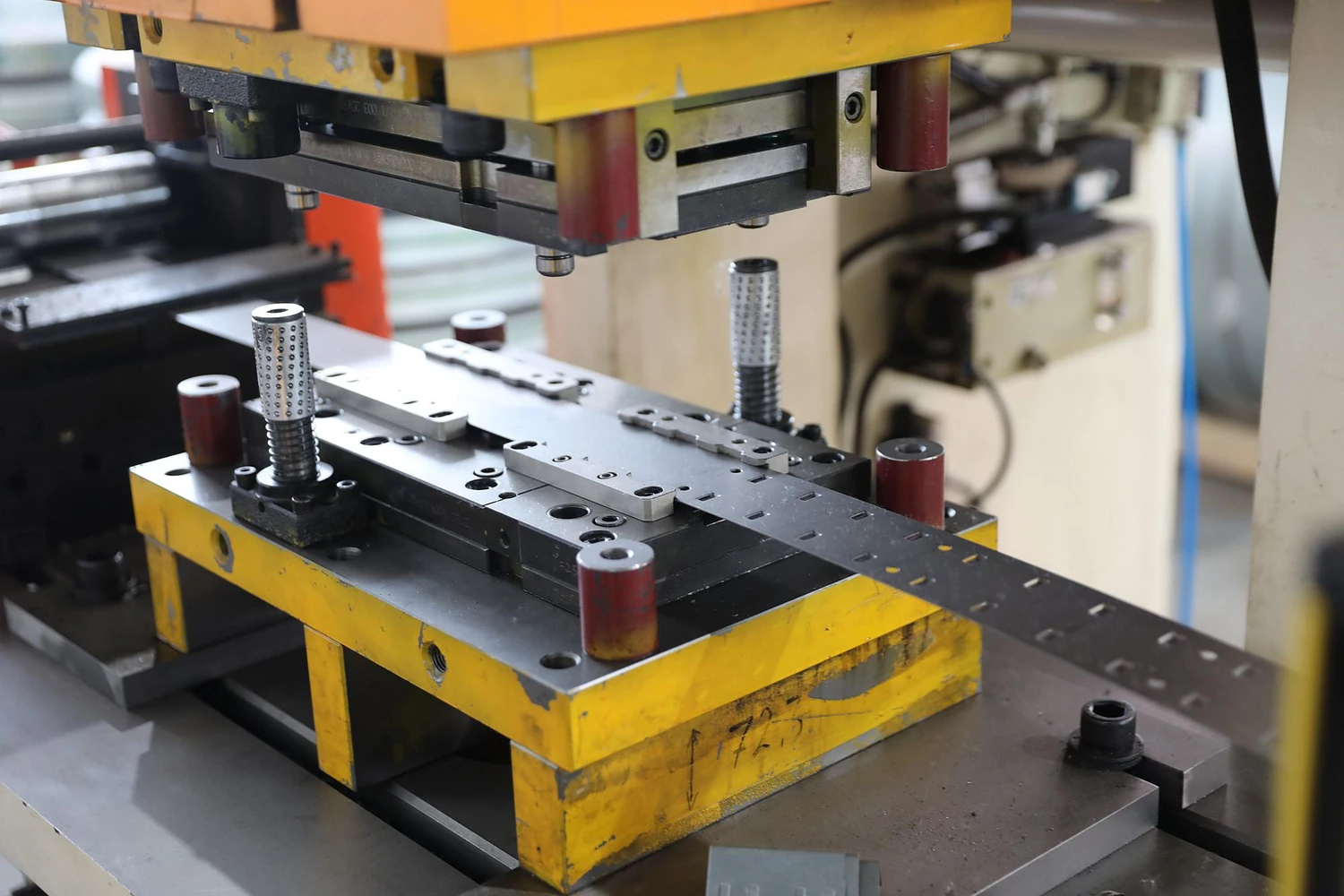

Layout, orientación, margen lateral y puente pertenecen al troquel
El diseñador del troquel define estaciones, paso, orientación, banda portadora, puentes y márgenes de acuerdo con material, geometría y proceso. Esos valores no deben copiarse de otra pieza ni resolverse con una regla general publicada.
Envíe el strip layout con revisión, unidades y sentido de avance. Si todavía es preliminar, márquelo como tal y mantenga separado el ancho de estudio del ancho aprobado para compra.
Usar la guía específica cuando el proyecto es zigzag para círculos
Separe ancho nominal, tolerancia y variación real
Documente el ancho nominal solicitado, la tolerancia indicada en plano o acuerdo de suministro y mediciones reales de muestras o lotes. Anote dónde y cómo se midió, unidad, instrumento y condición del borde.
Una sola lectura no representa toda la bobina. El proveedor de material debe confirmar su capacidad de corte y suministro; HENLI usa el rango acordado para revisar guía, rodillos, enderezado y alimentación, no para rediseñar el troquel.
Preparar el paquete de datos cuando el material exige revisión adicional
Dirección de laminación, superficie, recubrimiento y borde también cuentan
Indique grado, espesor, dirección de laminación si está especificada, cara crítica, recubrimiento, película, aceite y proceso posterior. Confirme si el borde es de laminación o de corte y qué rebaba, curvatura lateral o daño resulta inaceptable según el proyecto.
Esta información puede cambiar orientación, guiado, contacto y validación de muestra. No establece por sí sola un margen, una tolerancia o una promesa de superficie.
Qué confirma el troquel, qué confirma el proveedor y qué revisa HENLI
Troquel y pieza confirman layout, paso, portadores, puentes, márgenes y criterio de aceptación. El proveedor confirma grado, espesor, ancho disponible, tolerancia, borde, ID/OD y capacidad de suministro. El comprador mantiene coherencia entre revisiones y lotes.
HENLI revisa cómo esos datos afectan ancho útil, guía, desbobinado, enderezado, alimentación, lazo y disposición. Esa revisión no sustituye la aprobación del troquel ni la especificación de compra del material.
Ubicar el ancho dentro de la arquitectura completa de la línea
Archivos y referencias que evitan trabajar con revisiones mezcladas
Entregue plano de pieza, DXF o formato acordado, strip layout, revisión del troquel, sentido de avance, sección de tira, muestra o fotografía con escala y especificación del material. Nombre cada archivo con fecha, revisión y unidades.
Si dos documentos discrepan, no elija el valor que parezca más conveniente. Registre la diferencia y pida al responsable del diseño que emita una revisión única antes de cerrar bobina, troquel o equipo.
Muestra y criterio de aceptación antes de cerrar la línea
Cuando sea posible, compare una muestra representativa con el layout y la especificación. Registre ancho en varios puntos, espesor, borde, curvatura, superficie, ID/OD, sentido de avance y comportamiento esperado en la entrada del troquel.
La prueba debe usar criterios acordados por proyecto. Esta página no publica valores universales de margen, puente, rebaba, tolerancia o ahorro de material y no garantiza manufacturabilidad a partir de un archivo incompleto.
Preguntas frecuentes
¿El ancho de la pieza es igual al ancho de la bobina?
No necesariamente. Orientación, portadores, puentes, márgenes, paso y salida del esqueleto forman parte del strip layout del troquel.
¿HENLI define el margen lateral del troquel?
No como regla pública. El diseñador del troquel y el responsable del proceso aprueban layout y márgenes; HENLI revisa la interfaz con la línea.
¿Existe una tolerancia universal para el ancho del fleje?
No. Debe acordarse entre plano, troquel, proveedor y proceso. Registre valor nominal, tolerancia y mediciones reales con unidad e instrumento.
¿Puedo cotizar la línea con un layout preliminar?
Puede servir para una dirección inicial si se marca como preliminar. La configuración final requiere una revisión aprobada y datos de material coherentes.
¿Qué cambia si una cara de la tira es visible?
Debe indicarse cara crítica, recubrimiento, película, aceite, borde y criterio de marca para revisar guiado, rodillos, lubricación y manejo.
¿Cuándo conviene enviar una muestra física?
Cuando el borde, la curvatura, la superficie, el recubrimiento o la variación real no quedan claros en el plano y afectan la revisión de alimentación.
¿Esta guía calcula el ahorro de material?
No. El aprovechamiento depende del layout y del proyecto. No se publica un porcentaje ni una fórmula universal para cerrar el ancho.
