Qué exige la instalación de un alimentador servo para placas ortopédicas

En una línea de placas ortopédicas, la instalación del alimentador se documenta como una secuencia de puertas, no como una jornada de montaje. Cada puerta tiene un registro asociado, y ese conjunto es lo que después permite demostrar en qué condiciones se produjo la primera pieza. Conviene saber desde el principio que esa evidencia acredita la instalación del equipo, no la aprobación del proceso de implante.

Límite de evidencia

La evidencia de instalación no constituye aprobación del proceso de implante. Esta guía cubre montaje real, altura de paso, anclaje, señales, resguardos, liberación y comprobaciones de aceptación del equipo de alimentación. No certifica un proceso de implante ni sustituye la validación del fabricante del dispositivo. Un equipo de alimentación puede servir a una etapa de estampado validada, pero no es «de grado médico» por sí mismo. HENLI no declara esterilidad, ausencia de partículas, sala limpia certificada, cumplimiento regulatorio ni biocompatibilidad del componente: esas condiciones dependen del material certificado, del troquel, del proceso de limpieza y del sistema de calidad del fabricante del dispositivo. Las imágenes son escenas representativas de equipos HENLI y no documentan un proyecto médico ni una pieza nombrada.

Fuente oficial en inglés ↗
Paso 01 Ruta 01/05

Congele las entradas antes de seleccionar y montar

Deben quedar fijos: plano de la prensa y de la bancada, cargas de montaje del alimentador y plan de anclaje; altura de alimentación, línea central, entrada del troquel, mesa de apoyo y rango de ajuste disponible.

Se añaden energía, aire y servicios con su ruteo de cables y puntos de aislamiento; las señales de listo, avance, liberación, prensa y falla; y los resguardos, enclavamientos, accesos y ruta de paro de emergencia.

Ese conjunto es la base de las cuatro puertas. Si algún punto queda abierto, la instalación puede completarse igual, pero el registro quedará incompleto justo donde después se harán preguntas.

Definir la altura de línea y su rango de ajuste

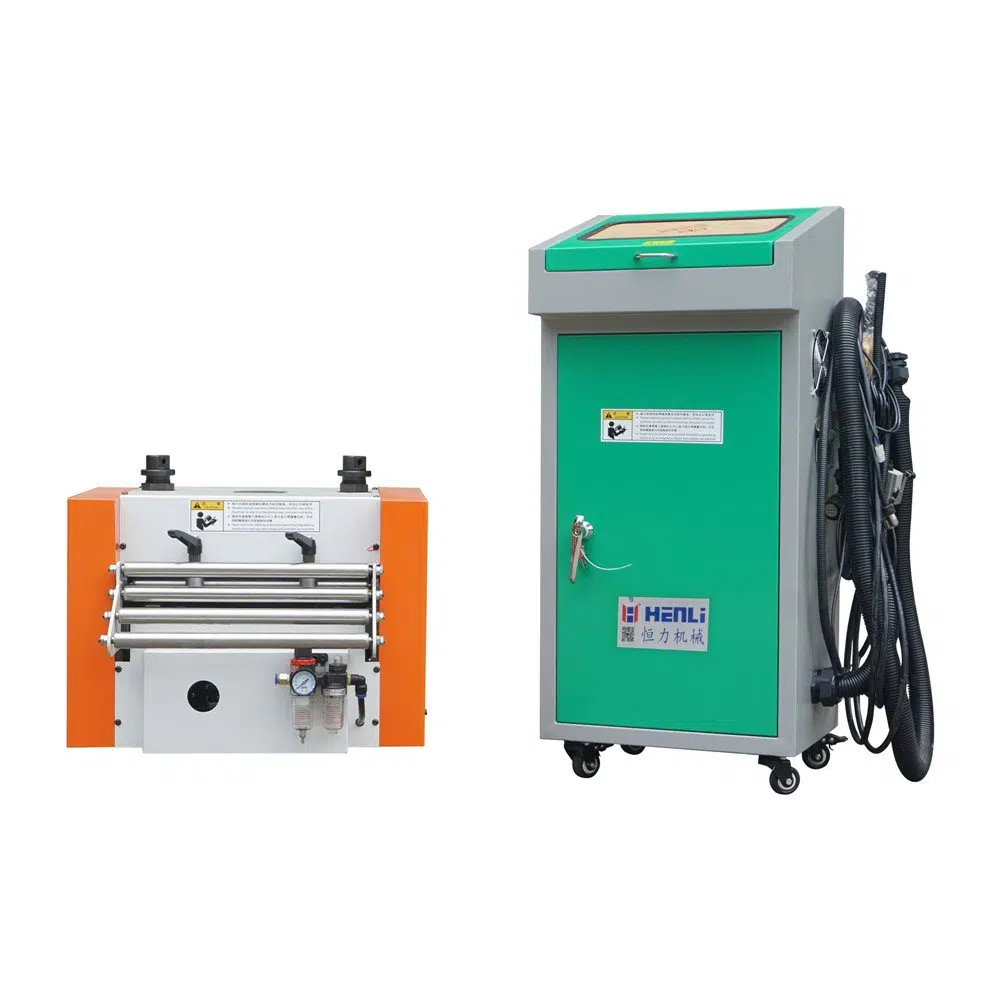

Configuración de un alimentador servo NC antes de la puesta en marcha
El rango de ajuste disponible debe cubrir la referencia de entrada antes de anclar definitivamente.Fuente ↗
Paso 02 Ruta 02/05

Puerta 1 y 2: replanteo, alineación, anclaje y servicios

La primera puerta consiste en medir cimentación, línea central y altura de alimentación, y se documenta en el registro de instalación. Es la que fija la geometría de referencia de la línea.

La segunda cubre anclaje y conexión de servicios bajo procedimiento aprobado, documentada mediante lista de verificación. Los valores de apriete y el método salen del procedimiento del proyecto, no de una guía general.

Estas dos puertas determinan si la tira llegará al troquel sin fuerza vertical ni lateral. Corregirlas después de producir es mucho más costoso que verificarlas ahora.

Paso 03 Ruta 03/05

Puerta 3: señales, resguardos y prueba de cada estado

La tercera puerta exige desafiar cada permisivo y cada estado de falla, no solo comprobar que la máquina arranca. El resultado se documenta en un reporte de prueba funcional.

Eso significa provocar deliberadamente cada condición de bloqueo prevista y confirmar que el sistema responde como está especificado: que no avanza cuando no debe, que se detiene cuando corresponde y que la falla se señaliza.

En una línea de componentes ortopédicos ese reporte es tan relevante como la prueba de exactitud: demuestra el comportamiento del equipo ante condiciones anómalas.

Definir la matriz de señales que debe probarse

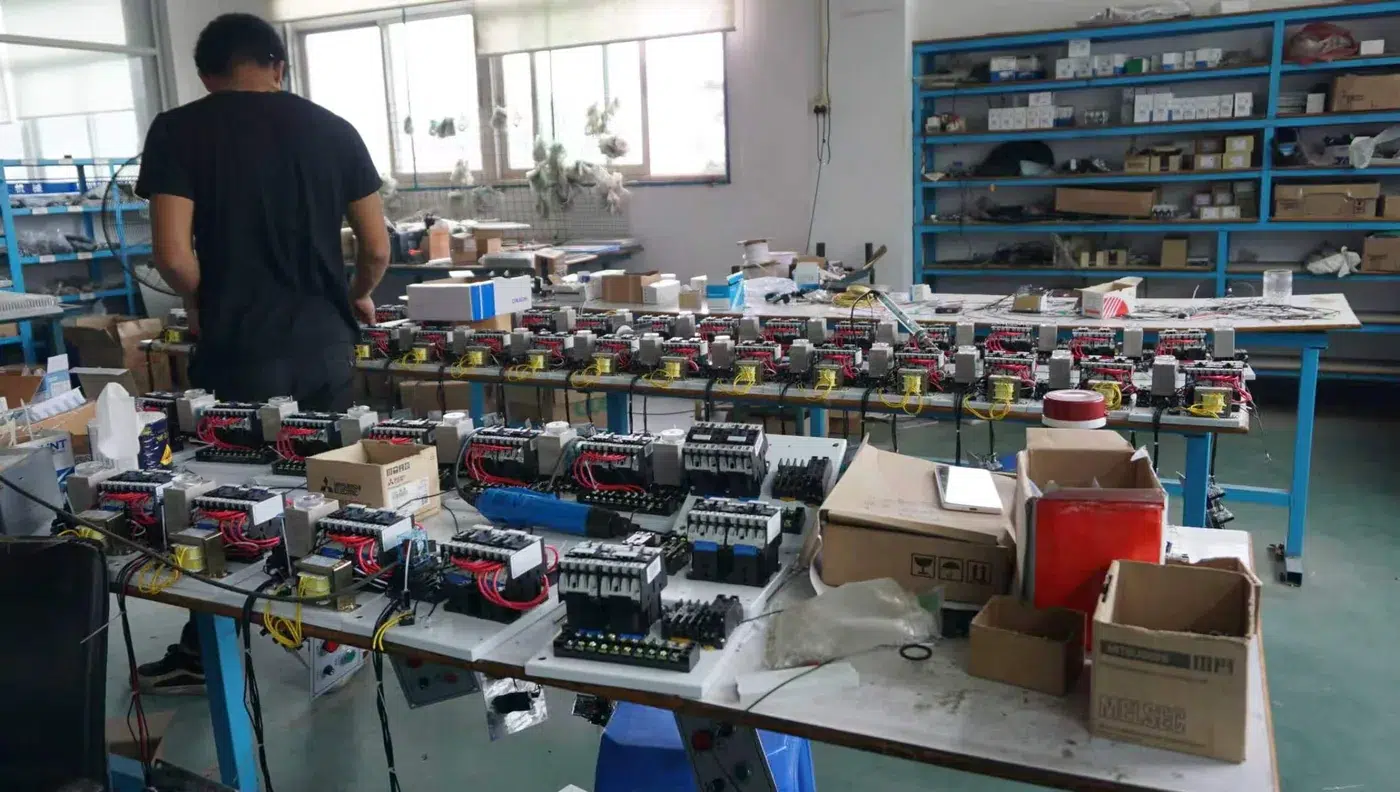

Montaje de control eléctrico de una línea de alimentación
Cada permisivo y cada estado de falla se prueban de forma deliberada y se documentan en un reporte.Fuente ↗
Paso 04 Ruta 04/05

Puerta 4: muestra de proceso con material y troquel aprobados

La última puerta consiste en correr el material y el troquel aprobados e inspeccionar las piezas resultantes, documentando el resultado de puesta en marcha.

La corrida debe hacerse con el material real del componente. Una prueba con tira sustituta demuestra funcionamiento de máquina, no aptitud para la pieza.

El resultado se acompaña de la medición de paso y de la inspección superficial acordadas. Ese es el punto donde la instalación se conecta con la validación que ejecuta el fabricante del dispositivo.

Ordenar el registro de la prueba inicial

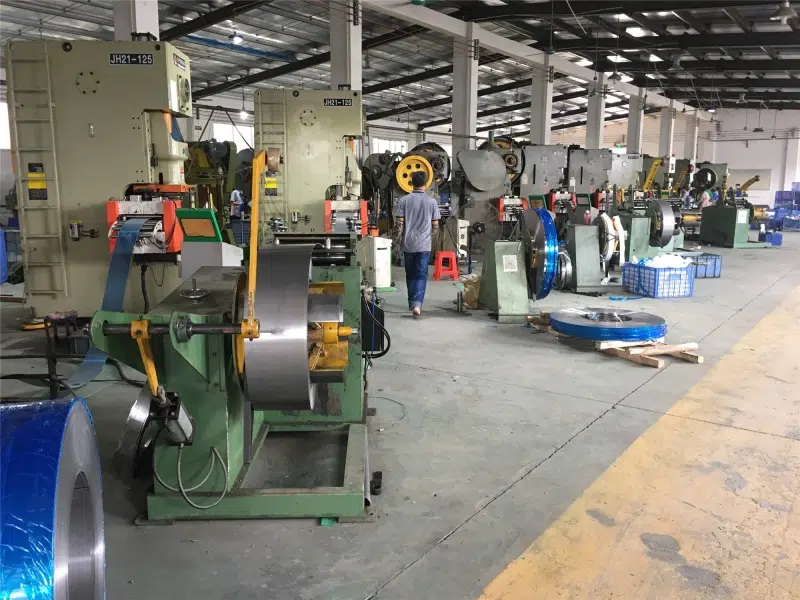

Paso 05 Ruta 05/05

Qué acredita y qué no acredita esta evidencia

Los cuatro registros —instalación, lista de verificación, reporte de prueba funcional y resultado de puesta en marcha— acreditan cómo quedó instalado y verificado el equipo de alimentación.

No acreditan la aprobación del proceso de implante, la biocompatibilidad del componente ni el cumplimiento regulatorio. Esa separación debe quedar escrita para evitar que la documentación del proveedor se cite como algo que no es.

Mantener el límite explícito protege a las dos partes: el fabricante del equipo responde por lo que instaló y probó; el fabricante del dispositivo conserva la responsabilidad de validación y liberación.

Equipos que intervienen en esta guía

Datos que conviene reunir antes de pedir apoyo

  • Plano de prensa y bancada con cargas de montaje
  • Altura de alimentación, línea central y entrada del troquel
  • Plan de anclaje y procedimiento de apriete aprobado
  • Servicios, ruteo de cables y puntos de aislamiento
  • Lista de señales de listo, avance, liberación y falla
  • Resguardos, enclavamientos y ruta de paro de emergencia
  • Material y troquel aprobados para la muestra de proceso
Abrir RFQ directo

Preguntas frecuentes

¿La documentación de instalación vale como validación del implante?

No. La evidencia de instalación acredita el montaje y la verificación del equipo de alimentación. La aprobación del proceso de implante corresponde al fabricante del dispositivo.

¿Qué se debe congelar antes de montar?

Plano de prensa y bancada, cargas y plan de anclaje, altura de alimentación y línea central, entrada del troquel y rango de ajuste, servicios y aislamiento, señales de proceso y falla, y resguardos con ruta de paro de emergencia.

¿Qué significa «desafiar cada permisivo»?

Provocar deliberadamente cada condición de bloqueo prevista y confirmar que el sistema responde como está especificado, en lugar de comprobar únicamente que la máquina arranca.

¿Puedo hacer la muestra de proceso con material sustituto?

No para efectos de evidencia. La corrida debe hacerse con el material y el troquel aprobados; una tira sustituta demuestra funcionamiento de máquina, no aptitud para el componente.

¿Qué espesores y materiales aplican a placas ortopédicas?

La fuente no define rangos para esta aplicación. El material certificado y su espesor los fija el plano del componente, y se cruzan con la tabla de capacidad del modelo.
