¿Qué hace exigente el punzonado de malla metálica?
El patrón puede requerir muchos avances cortos antes de completar una pieza. Un pequeño deslizamiento, liberación tardía o movimiento lateral puede desplazar filas, deformar puentes estrechos o generar una unión visible en el dibujo.
Además del paso nominal, revise tolerancia acumulada a lo largo del patrón, rigidez remanente de la tira después de perforar, distribución de fuerzas y modo de separar la pieza o el esqueleto residual.

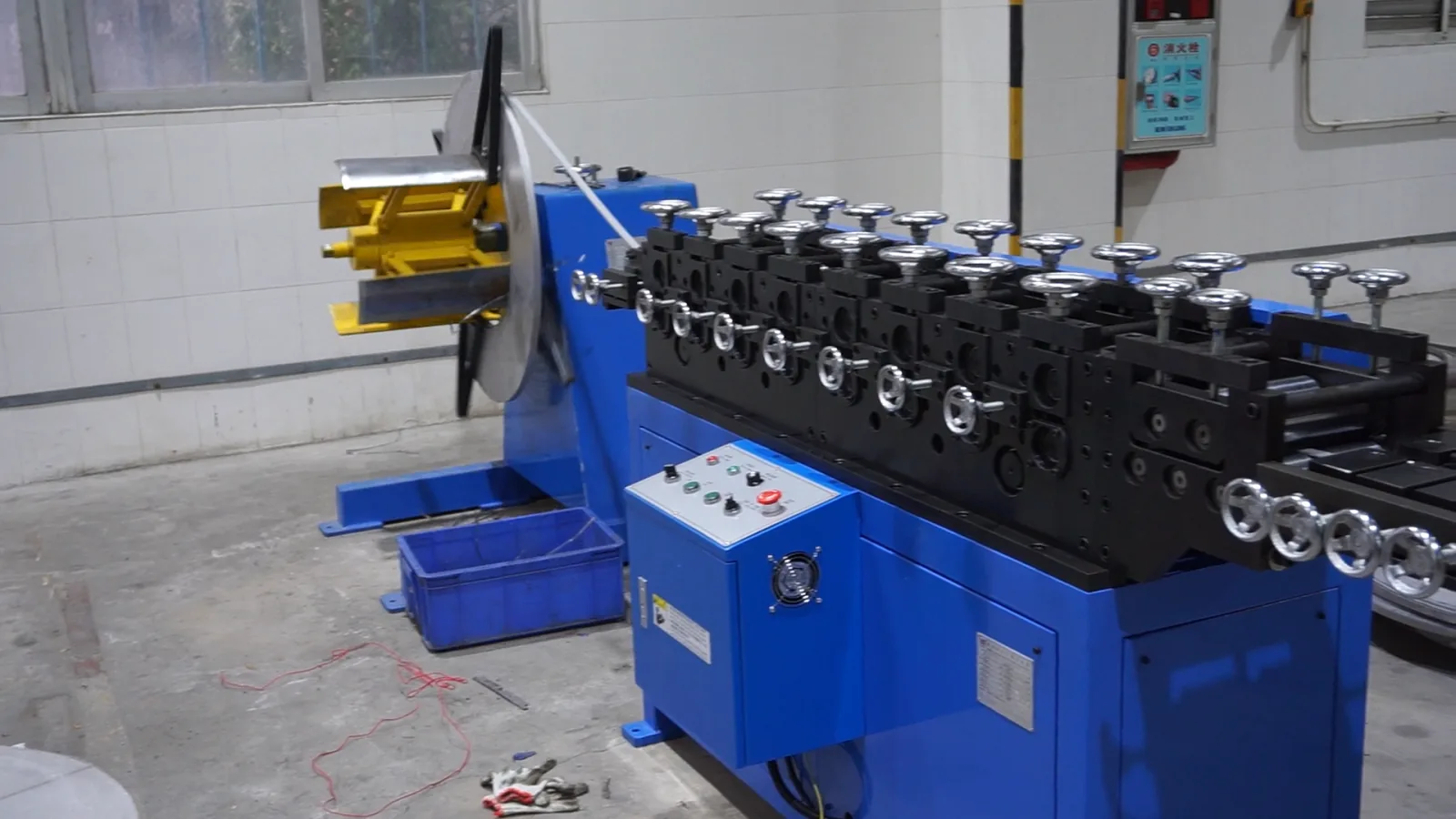

¿Cómo preparar la tira antes de entrar al alimentador?
El desbobinador debe liberar material sin tirones y la enderezadora debe reducir la curvatura que afectaría apoyo, guiado o entrada al troquel. El lazo desacopla la demanda intermitente de la prensa del movimiento de la bobina.
Para material estrecho o sensible, confirme guiado lateral, presión de rodillos, limpieza y soporte. Una tira plana pero mal centrada puede producir un patrón correcto localmente y una pieza fuera de posición.

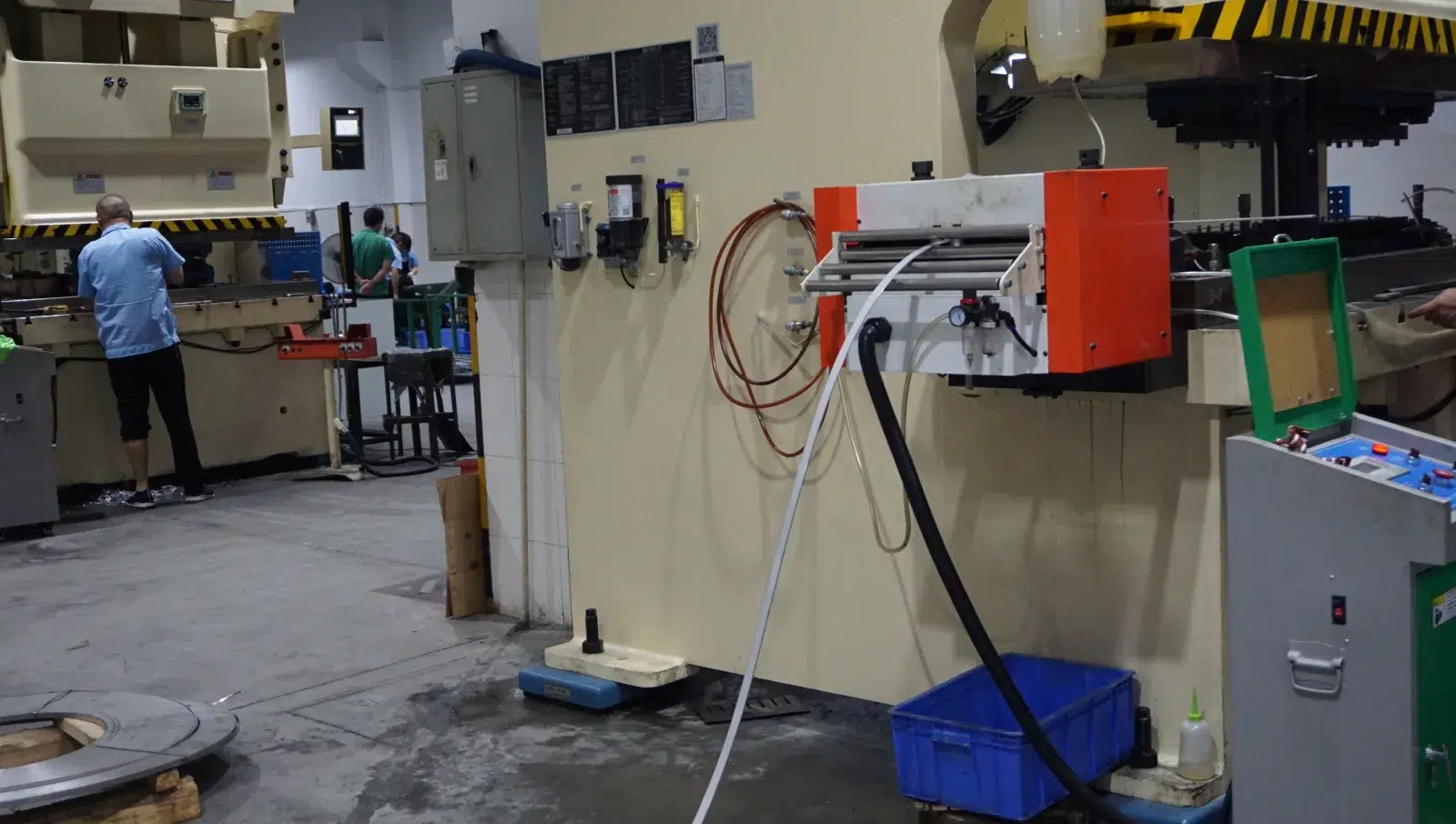

¿Cuándo conviene un alimentador de rodillos?
Un alimentador de rodillos sincronizado mecánicamente puede encajar en trabajos repetitivos de paso fijo cuando prensa, transmisión y troquel permiten una relación estable. Su evaluación debe incluir ajuste de paso, liberación para piloto, dispositivo antirretorno y mantenimiento.
Si el trabajo cambia con frecuencia, usa secuencias variables o necesita recetas, un alimentador servo puede ofrecer más flexibilidad. Para frecuencias muy altas y paso fijo también se comparan alimentadores de engranajes o de pinza según la aplicación.
¿Cómo se sincronizan avance, piloto y golpe de prensa?
El alimentador avanza dentro de una ventana del ciclo y debe terminar antes de que el troquel cierre sobre la tira. Si el troquel usa piloto, la liberación permite que la tira se corrija dentro del margen previsto sin quedar aprisionada por los rodillos.
Documente ángulo o condición de avance, liberación, retorno, detección de mala alimentación y respuesta a fallo. Una secuencia estable necesita una referencia de prensa y una prueba a velocidad creciente.

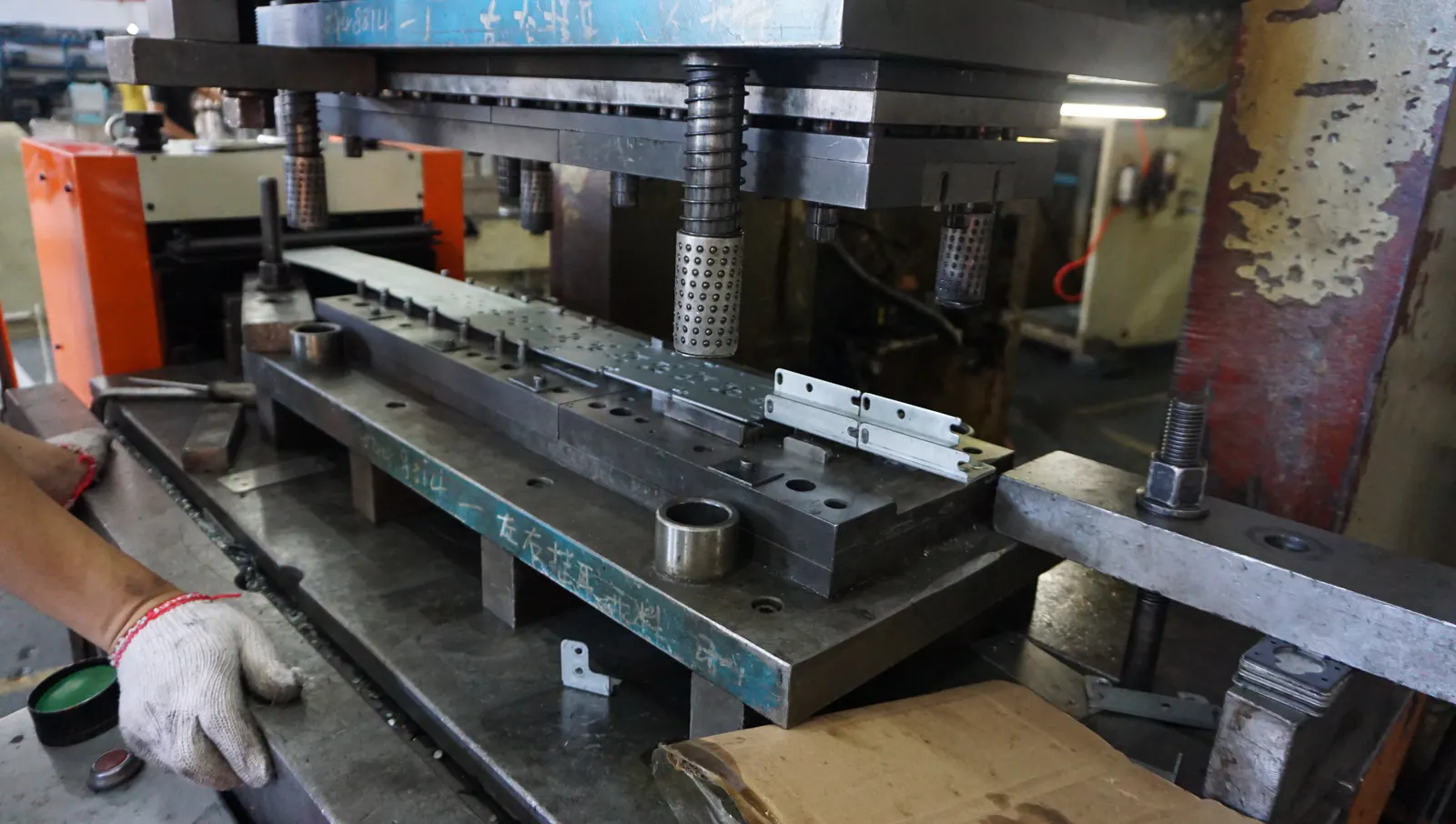

¿Qué problemas de calidad deben vigilarse en la malla?
Inspeccione distancia entre filas, desplazamiento lateral, acumulación de paso, puente deformado, rebaba, marcas de rodillo, curvatura y rotura prematura. Relacione cada defecto con el punto del proceso donde aparece.
La lubricación puede reducir fricción en algunos troqueles, pero no corrige holgura incorrecta, punzón desgastado, tira inestable o rodillos contaminados. Defina también cómo se retira el recorte sin enganchar la malla.
¿Cómo se valida el proceso antes de producción continua?
Empiece con alimentación lenta para confirmar centro, paso, piloto y salida. Después aumente el ritmo por etapas y mida varias zonas del patrón, no solo la primera perforación.
Conserve muestras de inicio, régimen y final de bobina. Registre material, lote, receta, presión de contacto, ajuste del troquel, velocidad, lubricación y método de medición para que otro turno pueda repetir la condición aceptada.
Comparación inicial de alimentadores para patrones repetitivos
| Arquitectura | Cuándo revisarla | Dato decisivo |
|---|---|---|
| Rodillos mecánicos | Paso fijo y producción repetitiva | Transmisión, paso, piloto y liberación |
| Servo NC | Cambios de paso, recetas o secuencias | Ventana de avance y aceleración |
| Engranajes | Paso corto y alta repetición compatibles | Relación, prensa y troquel |
| Pinza | Tira estrecha o contacto particular | Sujeción, superficie y frecuencia |
Datos para seleccionar la línea
- Plano de pieza, patrón y desarrollo de tira
- Material, espesor y ancho
- Paso, número de avances y SPM
- Prensa, troquel, piloto y liberación
- Forma del recorte y salida de pieza
Puntos de aceptación
- Medir acumulación de paso en el patrón
- Revisar desplazamiento lateral y planitud
- Inspeccionar rebaba, puente y superficie
- Probar velocidad por etapas
- Guardar receta, muestras y método de medición
Preguntas frecuentes
¿Un alimentador de rodillos siempre es mejor para malla?
No. Puede ser adecuado para paso fijo y repetitivo, pero servo, engranajes o pinza pueden encajar mejor según cambios, frecuencia, piloto y material.
¿Por qué el patrón se desplaza aunque el paso inicial sea correcto?
Puede existir error acumulado, deslizamiento, movimiento lateral, liberación incorrecta, tensión del lazo o corrección insuficiente del piloto.
¿La enderezadora es necesaria?
Depende de la bobina y de la planitud requerida. Si la curvatura afecta guiado, apoyo o troquel, debe revisarse una etapa de enderezado adecuada.
¿Cómo se controla una tira debilitada por muchas perforaciones?
Con soporte, guiado, tensión limitada y una salida de recorte que no tire ni enganche el patrón. La prueba debe usar la tira ya perforada.
¿Qué debe medirse en aceptación?
Paso local y acumulado, posición lateral, geometría del patrón, rebaba, planitud, superficie y estabilidad durante el rango acordado.
¿Qué información ayuda a cotizar?
Plano, patrón, desarrollo de tira, material, espesor, ancho, paso, SPM, prensa, troquel y método de salida.
